Induktionsschleife geplante PV-Anlage

Teilen: facebook    whatsapp    email
 <  1  2 ... 3  4  5  6  7  8  9  10  >
  •  hartbau
  •   Bronze-Award
3.7.2022 - 21.3.2024
193 Antworten | 33 Autoren 193
13
206
Hallo Baugemeinde,

wie in einem Parallelthread schon angedroht (https://www.energiesparhaus.at/forum-stringplanung-ohne-induktionsschleife/67747) möchte ich meinen Plan zur Minimierung der Induktionsschleifen prüfen lassen. Geplant ist eine Erweiterung der bestehenden Anlage meiner Schwiegereltern. Beim Altbestand (vor 11 Jahren) wurden alle Module einfach miteinander verbunden. Da gibt es sogar Fotos wie ich unten stehe und begeistert dabei zusehe.


2022/20220703701394.png

Durch meine eigene Recherche macht es natürlich keinen Sinn sich zwei Antennen aufs Dach zu legen. Die Module und der WR WR [Wechselrichter] sind schon geliefert, aber es wurden die falschen Dachhaken bestellt und somit steht die Anlage seit April in der Einfahrt. Im Nachhinein zum Glück. Bestückt werden 380W-Longi Module. Extra Kabelmaterial wurde nicht geliefert, deshalb vermute ich, dass die Module wieder einfach miteinander verbunden werden. Die Rückseite bietet es ja fast schon an


2022/20220703120165.jpg

Der WR WR [Wechselrichter] ist ein Symo Gen24 8 und bietet die Möglichkeit zwei Strings mit  224-800V Spannung anzuschließen. Der Planauschnitt von oben behält auch noch nicht alle 27 Module (warum ein Teil ausgelassen wurde ist mir ein Rätsel) und eine Überarbeitung wurde nicht nachgereicht. Windlast, Schneelast und Statik hat ein echter Statiker gerechnet, da das Haus einmal ein Bauernhof war bei dem im Anschluss die Decke gedämmt und das Dach neu eingedeckt worden ist. Der Dachstuhl konnte weitgehend erhalten werden und wird auch nicht bewohnt (Höhe ca. 155cm). Das PV-Projekt sowie die Statik musste bei der Gemeinde eingereicht werden und wurde auch bestätigt. Ich mache mir dahingehend keine Sorge. Letztes Problem ist nur noch die richtige Reihenfolge um die Module anzustecken. Hier mein Plan


2022/20220703665303.png

Ich hoffe die Elektro- und PV-Profis können kurz einen Blick darauf werfen (Es ist sowieso zu heiß um draußen zu sein)

Schönen Sonntag!

  •  taliesin
  •   Gold-Award
28.8.2023  (#161)
Wenn alles in eine Richtung schaut, würde ich nur einen string machen. Die 800V wird der WR WR [Wechselrichter] vermutlich können und er ist dort normalerweise effizienter als bei 400V.
Die Module lassen sich über die kurze Seite im 'module hopping' verschalten, d.h. im Vorwärtspfad immer eines auslassen, das dann im Rückwärtspfad verschalten wird.

Siehe z.B. meine Verschaltung oder auch viele andere weiter oben im thread.

1
  •  andip79
28.8.2023  (#162)
Vielleicht zur info noch.
Es ist eine 8kW Anlage mit folgenden Modulen. Longi LR5-54HPH-410M und einem HUAWEI SUN2000(13,5A)-8KTL-M1 Wechselrichter.

1
  •  taliesin
  •   Gold-Award
28.8.2023  (#163)
Passt doch, der WR WR [Wechselrichter] kann bis 1100V und die Module haben eine Leerlaufspannung von gut 37V --> 740V bei 20 Modulen. Bei 2 strings wärst du mit 370V Leerlauf (full load bei ca. 310V) unter der WR WR [Wechselrichter]-Spezifikation, also nur einen string bauen.

3
  •  rudi2
8.9.2023  (#164)

zitat..
taliesin schrieb:

──────
Benji schrieb: korrekterweise muss man auch noch die "Richtung"(Normalvekor)
───────────────

Ich wollt's nicht übertreiben, weil ich eh schon immer 'Professor' genannt werde

Wenn man die beiden gelben Punkt mit X (das B-Feld beidseitig nach unten) betrachtet, sieht man, dass sich die induzierten Ströme (also der Strom, der durch die induzierte Spannung erzeugt wird (um genau zu sein)) im Anschlusspunkt ziemlich aufhebt.

Hm, ich bin/war? eigentlich der Meinung, dass die Kabelführung vernachlässigbar sein sollte bzw mehr religiösen Hintergrund hat. Sofern man nicht im Extremen noch extra schleifen bastelt. Zb um die Gaube oder an den gegenüberliegenden Seiten... Sicherlich am besten ist dieses "Modul hopping". Aber meiner Meinung nicht nur weil Hin und Retour der gleiche Weg ist, sondern weil es keine Kabelüberlängen gibt welche aufgewickelt verstaut werden. Ist zwar nur ein bisschen Fläche aber dafür mit quadratischer Auswirkung.
Unabhängig davon, die Module selbst sind ja X-Schleifen die sich addieren. Wenn darunter das Kabel auf zwei verschiedenen, nebeneinander liegenden, Modulreihen hin und retour läuft, dann wäre meine Überlegung, dass dies keine nennenswerte Verschlechterung herbeiführen würde. Das könnte man noch optimieren, dass man unter Ausnutzung der Kabelreserve hin und retour soweit zusammenbringt wie möglich und an die nächstgelegenen Aluschienen montiert.

Mich irritieren aber die ganzen Meinungen dazu und ich bin sicherlich kein Experte. Das von taliesin angeführte Argument würde meine Überlegung komplett relativeren. Aber stehe ich da auf den Schlauch? Meiner Meinung nach müssten sich die Ströme bzw auch die Spannungen addieren und nicht aufheben? Die Parallelschaltung der Halbzellen Module existiert ja für die magnetische Flussänderung nicht. Die Bypass-Diode hat je nach zeitlicher Betrachtung durch die Gleichrichtung verstärkende Wirkung oder dämpfende. Im Mittel kürzt sich dieser Bauelement weg und es bleibt ein kompletter Loop. Also pro Modul über die komplette Höhe je nach Modultyp 3 Loops?

Vereinfacht würde das bedeuten: Modulhöhe x Modulbreite / 2 = Induktion relevante Fläche pro Modul.
Demzufolge, wenn man nicht auf den gegenüberliegenden Seiten ins Gebäude geht und man damit die "Induktionsfläche" verdoppelt, fällt der Kabelweg nicht unbedingt ins
Gewicht🤷‍♂️

Bitte um Info, wo mein Fehler ist...

1
  •  taliesin
  •   Gold-Award
9.9.2023  (#165)

zitat..
rudi2 schrieb: mehr religiösen Hintergrund hat

Bei den Betrachtungen gab's aber nirgends Bibelzitate ...

zitat..
rudi2 schrieb: Bitte um Info, wo mein Fehler ist...

Den nächsten Satz kapier ich nicht. Bei der Gleichrichtung entstehen (bei Wechselspannungsanregung) Mischprodukte im Frequenzbereich, aber ich denke soweit will man es nicht treiben ... aber wegkürzen tut sich da nix emoji

zitat..
rudi2 schrieb: Die Bypass-Diode hat je nach zeitlicher Betrachtung durch die Gleichrichtung verstärkende Wirkung oder dämpfende. Im Mittel kürzt sich dieser Bauelement weg und es bleibt ein kompletter Loop.

zitat..
rudi2 schrieb: Modulhöhe x Modulbreite / 2 = Induktion relevante Fläche pro Modul.

Wenn du die Module einfach in einer Reihe hin- und in einer anderen herverdrahtest entsteht mehr relevante Fläche als wenn du hoppelst, weil 100% induktionsfrei sind die Module sicher nicht und der Vorwärts- und Rückwärtsdraht spannt eine Fläche auf.

Du hast aber Recht, dass die Modulinnenverdrahtung eine Rolle spielt, deswegen würde ich den Aufwand nicht übertreiben, Hoppeln ist aber kein allzu großer.

Wenn du mehr theoretisch dazu wissen willst, muss du eine Skizze machen, damit man das diskutieren kann, weil aus deiner Beschreibung werd' ich nicht recht schlau. Aber stell dich darauf ein, dass das rel. schnell komplex wird mit dem Herrn Maxwell.


1
  •  edoog
17.10.2023  (#166)

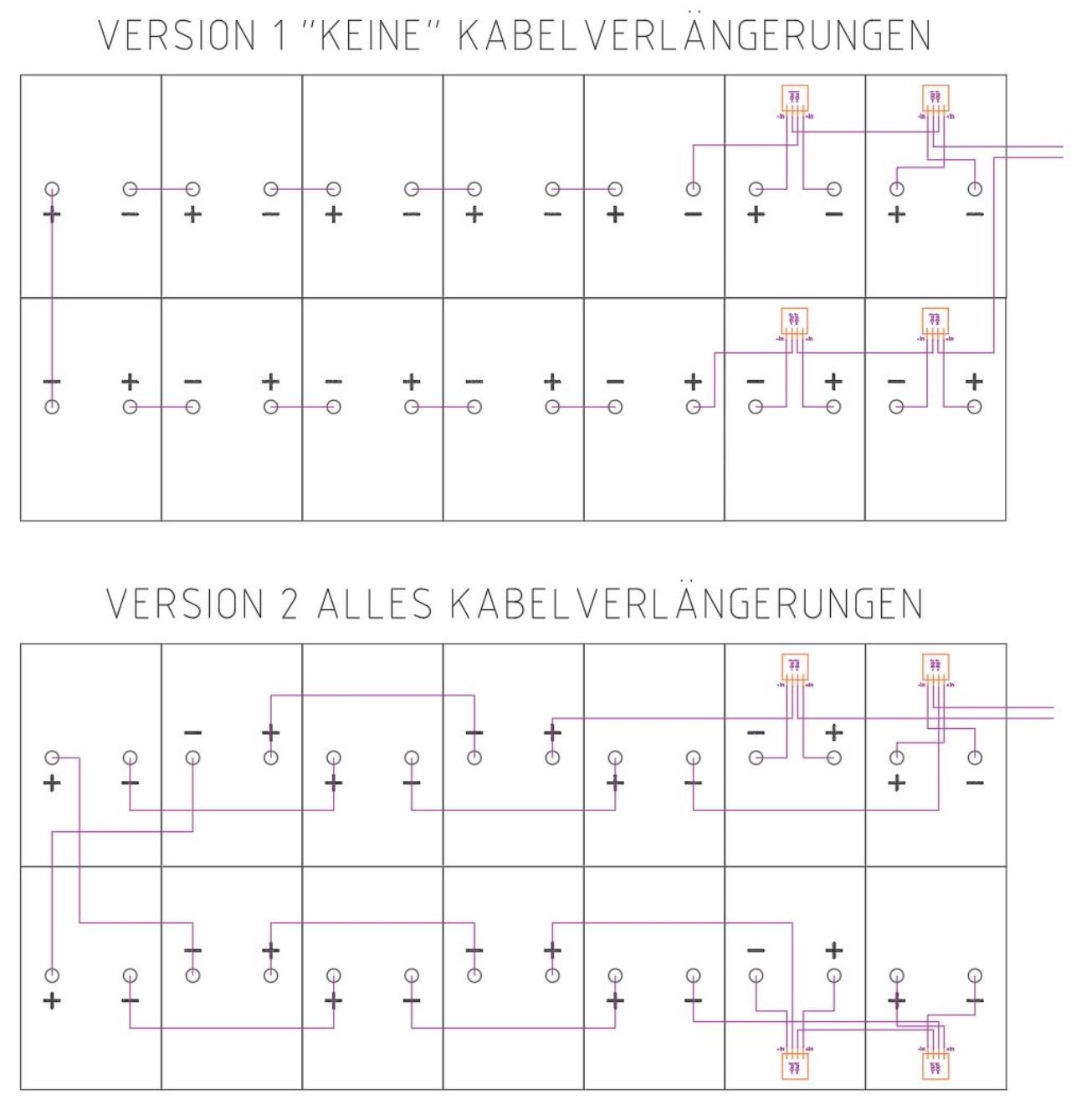

Hallo, darf ich um Rat bitten. Welche der Varianten ist besser.


2023/20231017838549.jpg

Bei der Version 1 hätte ich nur eine einzige Kabelverlängeung aber wahrscheinlich eine Induktionsschleife 🤔, bei der Version 2 müstte ich alle Kabeln verlängern aber keine Induktionsschleife.

Bei den 4 Modullen rechts müsste ich Optimierer vorsehen da hier ein Kamin Vormittag einen leichten Schatten wirft.

Danke für die Rückmeldung

Gruß, Peter

1
  •  wiwi
17.10.2023  (#167)
Wie lang sind die Modulkabel? Normalerweise geht sich das schon aus in Variante 2 ohne Verlängerungen. Und ein leichter Kaminschatten rechtfertigt natürlich keine Optimierer bei diesem String bei dem das Schattenmanagement eines modernen WR WR [Wechselrichter] ausreichend Spielraum hat.

1
  •  edoog
17.10.2023  (#168)

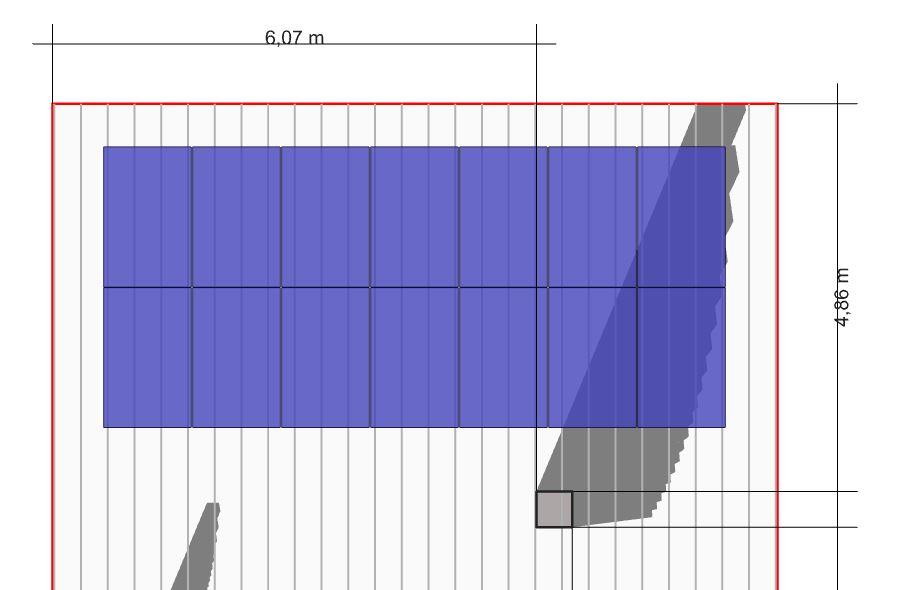

Hallo, die Kabeln sind 35cm lang Risen RSM-40-8-410. Der Schatten vom Kamin ist immer nur Stundenweise zwischen 06:30 und 10:30. Ich habe einen Growatt SPH 8000. Das wäre der zweite String der erste ist auf der Terrasenüberdachung 14 Modulle. Würdest Du auf die Optimierer (Tigo) verzichten?


2023/20231017462454.jpg

Danke für die Rückmeldung.

Gruß, Peter

1
  •  wiwi
17.10.2023  (#169)
Wenn der Growatt das Update für das Schattenmanagment bekommen hat und mit diesen Modulen würde ich auf die Tigos verzichten und Variante 1 nehmen, allerdings die Rückleitung entlang der Zuleitung führen.

Darauf achten dass zugekaufte Stecker mit den Risen Twinsel Steckern wirklich sehr gut kompatibel sind, bzw. gleich die Risen Twinsel PV-SY02 nehmen.

1
  • ▾ Werbung
    Energiesparhaus.at ist Teilnehmer des Amazon-Partnerprogramms, das zur Bereitstellung eines Mediums für Webseiten konzipiert wurde, mittels dessen durch die Platzierung von Partner-Links zu Amazon.de Entgelte verdient werden können.
Hallo wiwi, schau mal hier im Shop nach, da siehst du Preise und wirst sicher auch fündig.
  •  edoog
29.10.2023  (#170)
Es hat sich herausgestellt das die Kabeln lang genug sind. Im Datenblatt steht 35cm, derweil sind die Kabeln fast einen Meter lang. Habe erfolgreich die Variante 2 ohne die Optimierer umgesetzt.

Gruß, Peter


1
  •  hartbau
  •   Bronze-Award
13.11.2023  (#171)
Um den Schleifenthread zu erweitern

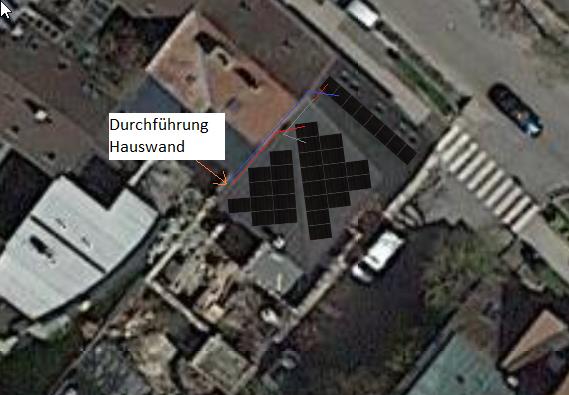

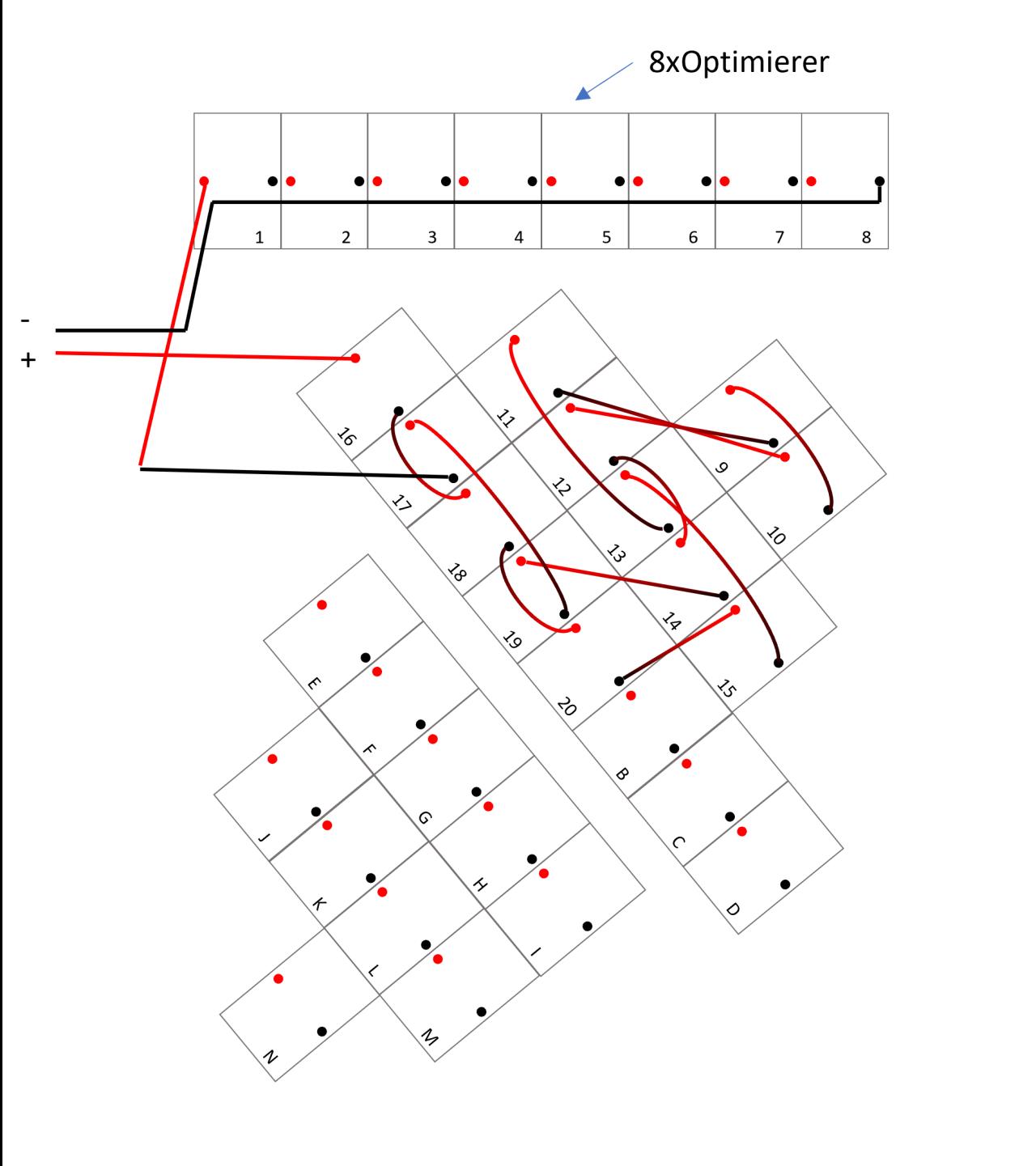

Ich hatte ein bisschen Zeit den Vorschlag  von @wiwi (https://www.energiesparhaus.at/forum-planungs-und-angebotscheck-pv-anlage/75364_1#772358) durchzudenken.  Ausgehend vom Sun2000-12KTL-M2 mit 1080V pro MPPT MPPT [Maximum Power Point Tracker] und U_start=200V Startspannung. Angeschlossen werden Trina430W mit U_leer=50.3V.
