Ich baue (noch immer) an meiner KWL KWL [Kontrollierte Wohnraumlüftung], siehe https://www.energiesparhaus.at/forum-kwl-in-der-sanierung-ein-planungsthread/66334 Ich möchte neben dem minimal nötigen Volumen auch noch meine Klappen steuern, d.h. die Abluft (im EG) nach Bedarf in die Räume mit akuter Belastung verlegen. Präsenz im Bad bedeutet halt nicht Duschen und in der Küche nicht Kochen, von daher wäre der Luftqualtitäts'indikator' nicht schlecht. |
||
|
||
|
Ja, mit Klappen (die ich gern hätte ) schaut das natürlich anders aus... Präsenz ist bei mir übrigens nicht "raumweise" sondern fürs ganze Haus, also keine "Präsenzmelder" sondern ich mach das über ins WLAN eingebuchte Mobiltelefone. |
||
|
||
|
Kann einer der HW-afinen Aranet4 Besitzer irgendwie bestätigen, dass der SenseAir Sunrise da drin direkt von den 2 AA Zellen versorgt wird? Ich weiß, schon ein gewisser 'act', aber in der Spec zum Sensor steht Vmin=3.05V und das ist reichlich knapp finde ich. Der Sensor überzeugt massiv durch seinen niedrigen Stromverbrauch 20uA bei 1min update (8 samples mode), selbst im continous mode (16s update) nur ca. 30uA! Der SCD43 ist im single shot mode (alle 5min) bei 360uA typ, da sind schon Welten dazwischen. Sensair hat übrigens einen S12 angekündigt, der hat 18x15x7mm³, der passt dann (ganz knapp) wieder in das gepimpte Gehäuse das ich verwenden werde |
||
|
||
|
Hab gerade nachgeschaut, da ist ein Schaltregler dazwischen. Auch interessant, bei den Batterieenden steht +3V (soweit erwartbar) und -3V (da hätte ich GND oder sowas erwartet). Der negative Anschluss ist aber soweit ich gesehen und gemessen habe direkt mit GND verbunden.
|
||
|
||
|
Ich hatte so etwas vermutet ... schon ein wenig ein Käse, wäre so einfach gewesen. Kannst du ev. den Schaltregler identifizieren? |
||
|
||
|
Nein, leider. Wenn ichs richtig gelesen hab, steht ADQ BBD drauf. |
||
|
||
|

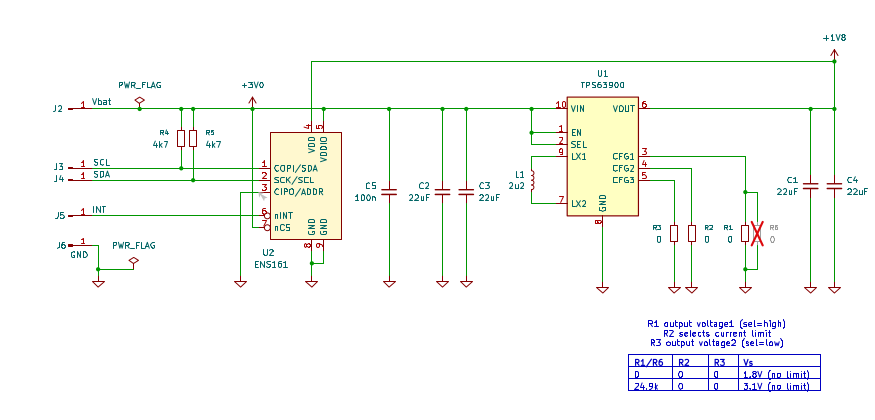

Für den ENS161 brauche ich eh auch 1.8V, wenn ich da einen buck/boost nehme (z.B. TPS63900), kann ich den für beide verwenden und nur die Spannung umschalten, vielleicht 3.1V für den Sensair und 1.8V für den ENS161. Einfach eine Leiterplatte für beide Käfer, der jeweilige Sensor alternativ vorne oder hinten zu bestücken. Preislich geht sich der auch aus mit 1.57€ @10 Stk. Das Gehäuse wird mich in den Wahnsinn treiben: WSON 10 (2.5x2.5mm²) 😱 Dann kann man sich entscheiden ob man mehr am Geruch oder mehr am reinen CO2 interessiert ist, oder man könnte sogar 2 Leiterplatten rein machen, einmal links, einmal rechts. Der S12 ist dabei gerade ein wenig zu hoch und ich bin so ein CAD-Znirchtel, dass ich das Gehäuse eigentlich nicht neu designen will. Die aktuellen Änderungen habe ich mit einem Freund im Bambu Studio reingepfrimelt. |
||
|
||
|
Soviel kann ich mal beitragen - die 2 SCD's driften bei mir derzeit nach oben. Müsste mal wieder mit Außenluft prüfen ob es der Sunrise oder die SCD's sind die abweichen. Mir macht der Sunrise aber out of the box den besseren Eindruck. Beim senseair hab ich mich allerdings ehrlich gesagt nicht zu sehr auseinandergesetzt ob der sich selbst kalibriert. Außerdem filtert der die Werte selbst wo die SCD's mir momentan ungeschönte Rohwerte rauswerfen. Die SCD's hab ich mit manueller Kalibration laufen - die automatische Kalibration schaut sich mehrere Tage an und kalibriert dann das Minimum dieser Zeitspanne auf Außenluft. Wenn der in der Zeitspanne nie reine Luft sieht würde der Wert längerfristig zu niedrig werden. CAD könntest mir eine Skizze schicken was du brauchst, damit verdien ich meine Brötchen. |
||
|
||
|
Danke für das Angebot, ev. komme ich darauf zurück, wenn der Einbau wirklich hakt. |
||
|
||

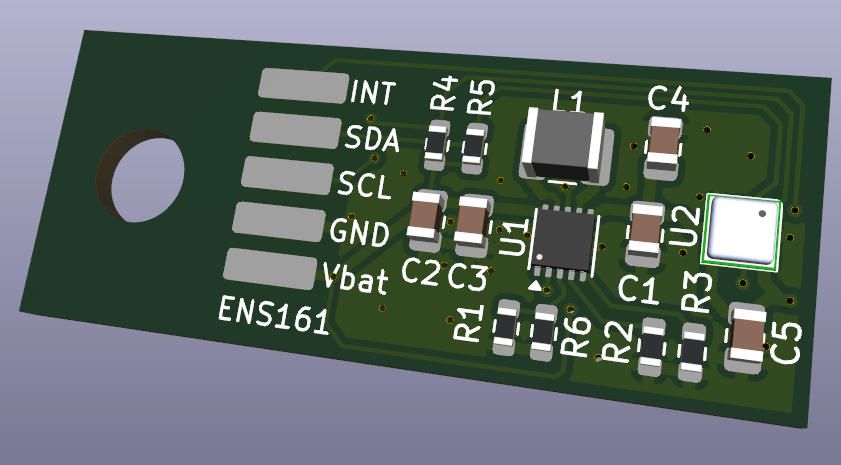

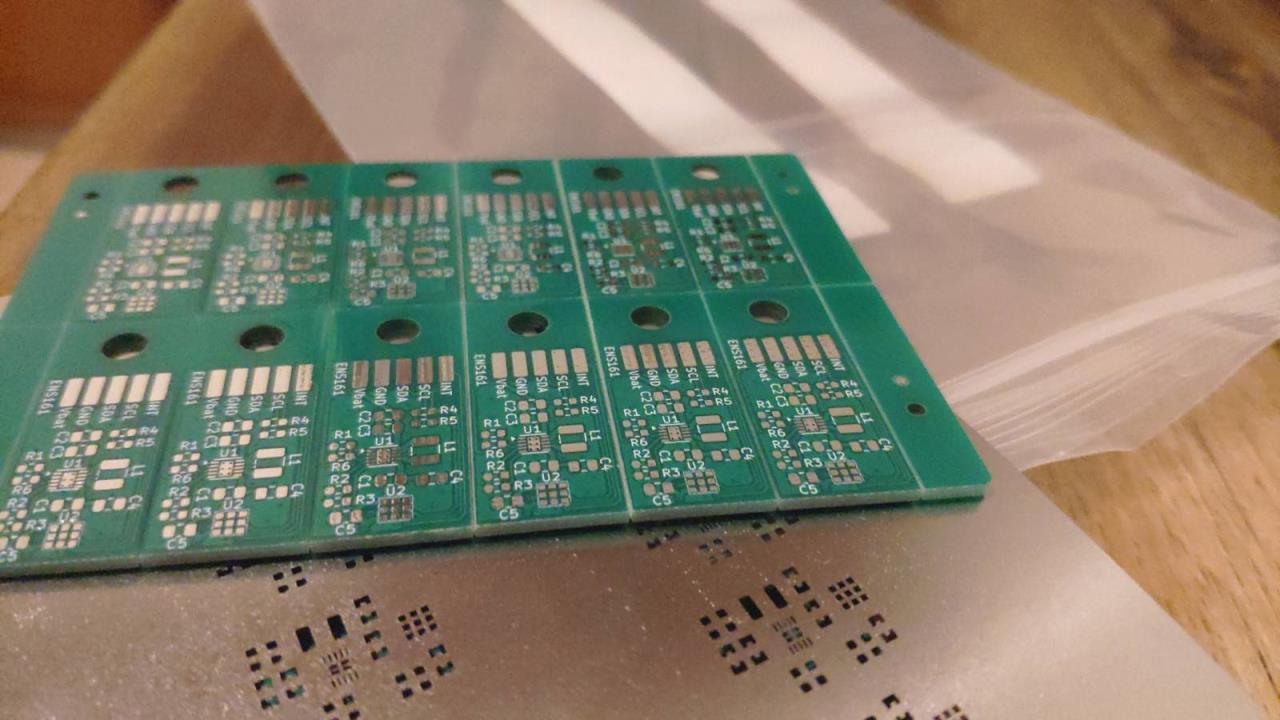

KiCad 9.0 rocks  36x16mm² ENS161 Erweiterung für das Xiaomi-Thermometer  Die Variante mit dem S12 habe ich mir jetzt gespart, es gibt noch nicht mal ein Datenblatt, wenn der da ist, mach' ich einfach ein 2. layout. |
