Das Christkind war da und hat mir Spielsachen gebracht
🙃 Mir schwebt schon länger vor mindestens Luftfeuchtigkeit, Temperatur und CO2 im Haus zu messen. Jetzt hab ich einmal ein Sammelsurium aus Sensoren gekauft um zu basteln.
Erste Tests haben ergeben, dass ich mit VOC/Luftqualität nur mäßig was anfangen kan (BME680), von daher liegt mein Fokus auf den 3 oben genannen Werten.
Als Sensoren hätte ich folgende Kombi im Auge:

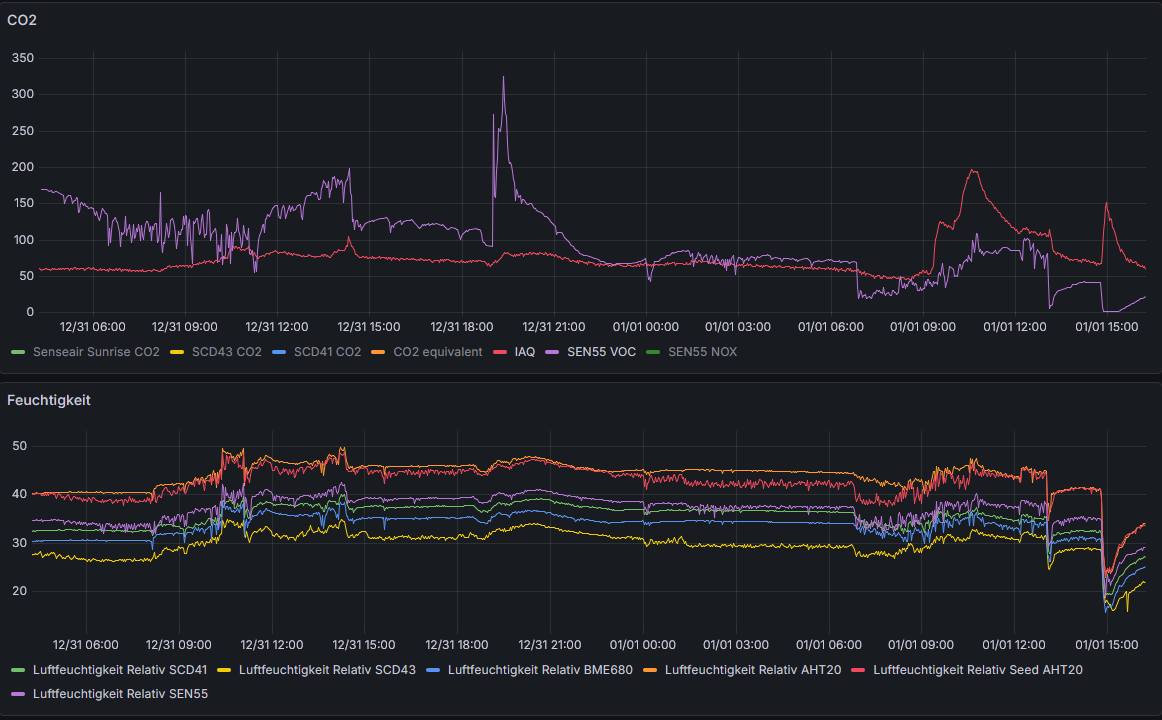

Nur Feuchte und Temperatur:

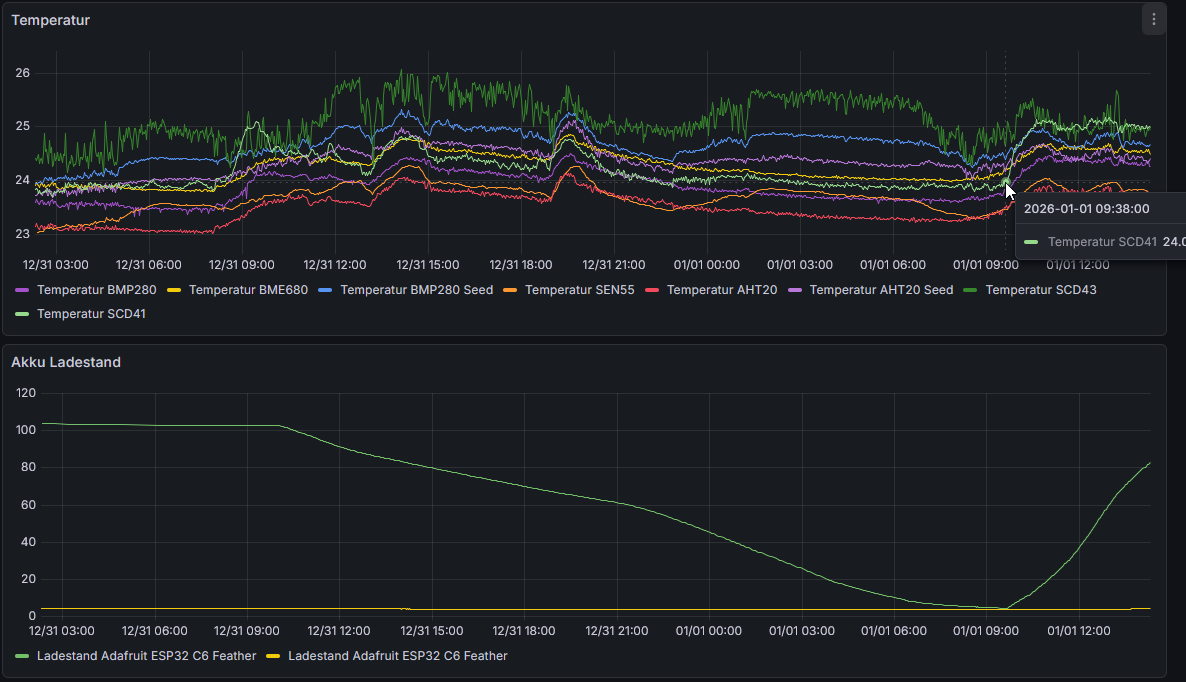

- AHT20 (ca. 2€/Stk.)

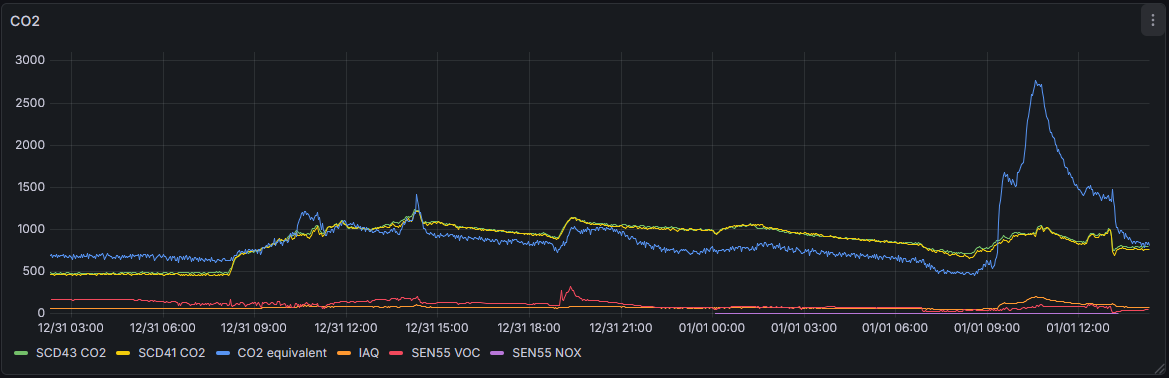

CO2, Temperatur, Feuchte (und Druck den der SCD43 von extern haben möchte)
- SCD43 (19€/Stk. blanker Sensor)

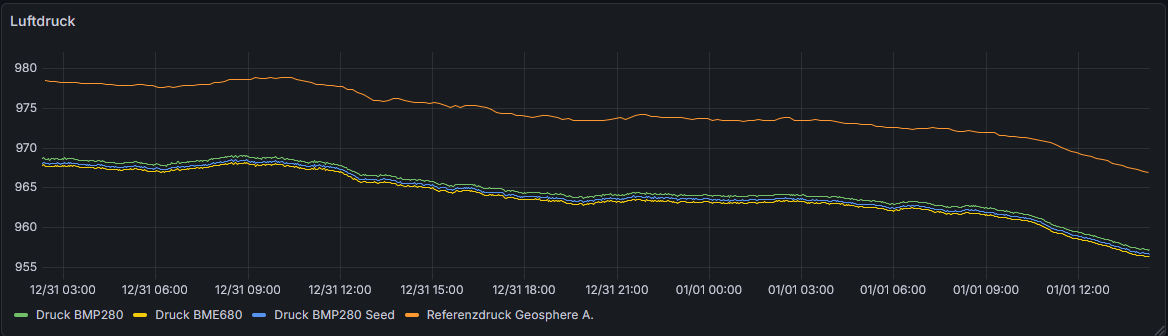

- BMP280 (ca. 1,50€ Stk.)
Das Gehirn der ganzen Sache soll ein ESP32-C6 sein.
Den gibts für 5€/Stk, ist extrem klein und hat sogar einen Akkuanschluss an Bord falls man ihn über eine 3,7V Lithiumzelle betreiben will (incl. Ladefunktion über USB-C).
Das Teil kann WLAN, BLE und Zigbee... Also freie Wahl wie man herumfunkt.
https://www.digikey.at/de/products/detail/seeed-technology-co-ltd/113991054/16652880?gclsrc=aw.ds&gad_source=1&gad_campaignid=20265439570&gclid=EAIaIQobChMIwY_cipHWkQMV75GDBx38mw4pEAQYASABEgI5ufD_BwE Nach dem ersten Brainstorming hier das Resultat:
Überlegungen:
- Akkubetrieb würde gehen, aber ist für mich irgendwie eine halbe Lösung
- Mir gefällts nicht wenn irgendwo was herumsteht, müsste also in Deko eingearbeitet oder versteckt aufgestellt werden.
- Ich brauch keine Displays zur Anzeige
- Wenn die nicht fix montiert sind werden sie gelegentlich umgestellt was die Messwerte verfälscht
Daher mein vorläufiges Ergebnis: Ich pack die Dinger in die Lichtschalter.
Stromversorgung muss ich mir überlegen ob ich da die Bus Leitung vom Free@Home anzapfe oder frech einfach 5V auf die ungenutzten 2 Leitungen (gelb/weiß) lege.
Ich frag mich nur ob da auf die gesamte Länge auch überall saubere 5V ankommen (die für den SCD43 gut wären)
Als geeignete Lichtschalter sehe ich die an den Türen zum Gang an - das sind bei Aufenthaltsräumen immer die, wo es die Luft durch die
KWL KWL [Kontrollierte Wohnraumlüftung] vorbeibewegt.
Bei Ablufträumen muss ich schauen ob das so wirklich Sinn macht oder ob es da Sonderlösugnen braucht - Ablufträume sind aber jene wo mich sowieso CO2 nur bedingt interessiert.
Ich schreib das jetzt einmal einfach so mit, bin offen für Tipps.
