Erfahrungsaustausch Pichlerluft Kompaktlüftungsgeräte LG 350 & LG 450

Teilen: facebook    whatsapp    email
Zusammenfassung anzeigen (Beta)
 1  2 ... 3  4  5  6  7  8  9  10  11  12
  •  berhan
  •   Gold-Award
4.1.2024 - 4.7.2025
228 Antworten | 32 Autoren 228
25
253
Ich habe mir gedacht und auch aufgrund von @lewurm Vorschlag, ich mache einem Erfahrungsthread über das Pichlerluft Kompaktlüftungsgeräte LG 350 & LG 450 auf.

Nachfolgend meine Anlagedaten:

  • LG350RF, jedoch mit Vorheizregister nachgerüstet somit eigentlich LG350RFV
  • Zuluft und Abluft DN200 Polokal, Verteilung 2x10x90mm
  • Ansaugung: DN160 Wickelfalzrohr mit 50 mm Armaflex
  • Außenluftfilter: G4 Taschenfilter 592x287x300 mm
  • Zuluftfilter: F9 Taschenfilter 592x287x600 mm
  • Abluftfilter: G4 Taschenfilter 287x287x600 mm
  • Die internen Filter wurden ausgebaut
  • CO2, rF und Temperatursensor in der Abluft (mittels Modbus direkt am LG350), Temperatursensor und rF im Ansaugfilterkasten (extern, Daten werden über Nodred zur Ansteuerung verwendet)
  • Steuerung über SPS mittels Modbus, HASS und Nodered
  • Bedieneinheit Touch ist auch in Verwendung

Leistungsaufnahme:

Lüfterstufe 3/ 400m³/h: 117 Watt, Zuluftventilator 2800 rpm, Abluftventilator 2700 rpm
Lüfterstufe 3/ 350m³/h: 84 Watt, Zuluftventilator 2500 rpm, Abluftventilator 2410 rpm
Lüfterstufe 3/ 300m³/h: 56 Watt, Zuluftventilator 2200 rpm, Abluftventilator 2100 rpm
Lüfterstufe 2/ 200m³/h: 26,5 Watt, Zuluftventilator 1520 rpm, Abluftventilator 1460 rpm
Lüfterstufe 1/ 100m³/h: 13 Watt, Zuluftventilator 900 rpm, Abluftventilator 800 rpm
Grundlüftung   50m³/h: 10,7 Watt, Zuluftventilator 540 rpm, Abluftventilator 500
Standby   : 4,1 Watt

Das Gerät hat mit den internen Filter wenn sie neu sind, keinen merklichen höheren Stromverbrauch. Nach einem Jahr sind diese aber fertig und der Stromverbrauch ist stark erhöht. Ein Vorfilter bringt hier einiges, hatte eine Außenluftfilter F7 Taschenfilter 592x287x300 mm vorgeschalten und nach einem Jahr betrieb erhöhte sich die Drehzahl des Zuluftventilator um 5% und jene des Abluftventilator ohne Vorfilter um 30%.

Die Modbus-Adressen muss ich noch auf aktuellen Stand bringen, dann werde ich diese hochladen. Wobei diese noch unvollständig sind und hier ein Abbild von anderen Anlagen ganz gut wäre.

von lewurm

  •  wattwurm
3.7.2025  (#221)
Nach einigem Suchen habe ich die Einstellung für die Disbalance im Menü gefunden und konnte das auch auf 4x0013 mappen (ganzzahliger Prozentwert mit offset -50). Meinen Gist habe ich aktualisiert. Die Disbalance war auf 12% eingestellt, nachdem ich das korrigiert habe haben Zuluft- und Abluftstrom jetzt das gleiche Luftvolumen pro Stunde.

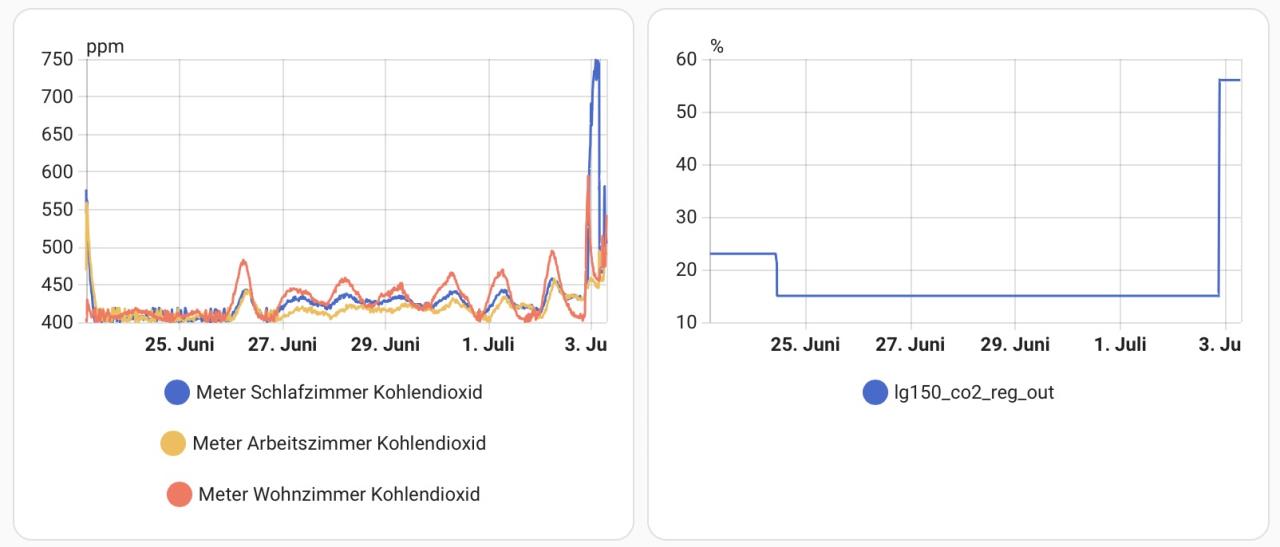

Ein Parameter, der mir unklar ist (und der Pichlersupport hat mir freundlich mitgeteilt, dass sie eigentlich gar kein Endkundensupport machen) ist "lg150_co2_reg_out".

Der Support schrieb mir:

  • "In Standardausführung misst das Gerät den Co2 Wert nicht. Es kann jedoch ein entsprechender Sensor angeschlossen werden. Bei entsprechend hohem Wert reagiert das Gerät mit einer Erhöhung der Ventilatorendrehzahl. Die prozentuale Ventilatorenansteuerung wird mit dem Parameter CO2_reg_out angegeben."

Das Betriebsfeld zeigt mir keine Co2 Werte an und ich habe nichts weiter angeschlossen. Der Wert geht allerdings grob mit den Co2 Werten im Haus hoch und runter. Die Lüfter scheinen davon allerdings unbeeindruckt zu sein. Hat jemand Erfahrung mit der Bedeutung dieses Werts? Und wie ich rausfinden kann, ob mein Gerät einen Co2 Sensor verbaut hat?


_aktuell/20250703456795.jpg

2
  •  leitwolf
  •   Gold-Award
3.7.2025  (#222)
Nur das LG100 hat standardmäßig einen VOC Sensor verbaut. Alle anderen Geräte der LG-Serie haben serienmäßig keinen CO2 Sensor. Es können 2 externe CO2 Sensoren an der Platine angeklemmt werden. Der jeweils höhere Wert gilt als Leitwert für die Steuerung der Lüftungsstufe.

1
  •  geatschi
4.7.2025 10:58  (#223)
Ich habe mir auch mal einen günstigen USB auf RS485 bestellt und will meine LG350 in Homeassistant einbinden, welches auf einem Intel NUC läuft.

Geplante Vorgehensweise:
1) RS485 Adapter  direkt an den NUC und ich verkable alle 4 Pins des Adapters (A/B/GND/+5V)  an den Anschluss L11 (A/B/GND/24V).
2) Danach die YAML Konfiguration von lewurm in Homeassistant einbinden.

Folgende Fragen:
1) Bei den Pins steht einmal 5V und einmal 24V. Kann ich diese einfach verbinden?
2) Die Konfig ist ja für Modbus TCP (inkl. einer IP-Adresse). Wie sieht das dann bei der direkten Anbindung via USB aus?

Danke schon mal im Voraus.



1
  •  lewurm
  •   Bronze-Award
4.7.2025 11:33  (#224)

zitat..
geatschi schrieb: 1) Bei den Pins steht einmal 5V und einmal 24V. Kann ich diese einfach verbinden?

Nein, da wirds potentiell rauchen.  Nur GND, A und B verbinden.  Der RS485 Adapter muss anders versorgt werden; wenns via USB am NUC hängt, dann kommt der Strom via USB.


1
  •  geatschi
4.7.2025 11:40  (#225)

zitat..
lewurm schrieb: Nur GND, A und B verbinden

Danke...Dachte ich mir bereits.

Die Yaml für Serielle Schnitstelle hab ich mir nun von wattwurm zusammenkopiert. Bin gespannt, obs klappt.


1
  •  geatschi
4.7.2025 15:27  (#226)
Danke für eure Hilfe. Läuft alles.

Kann man die Lüfterstufe nun über Homeassistant steuern? Hab hier keine Entität dazu gefunden.

1
  •  lewurm
  •   Bronze-Award
4.7.2025 16:35  (#227)

zitat..
geatschi schrieb: Danke für eure Hilfe. Läuft alles.

super 🙂 danke für die Rückmeldung!



zitat..
geatschi schrieb: Kann man die Lüfterstufe nun über Homeassistant steuern? Hab hier keine Entität dazu gefunden.

Siehe https://gist.github.com/lewurm/6ab5a914209e8a16f4532ccfcd25b865?permalink_comment_id=5621514#gistcomment-5621514

Irgendwann muss ich mir mal die Zeit nehmen eine richtige Integration daraus zu basteln 😉


1
  •  geatschi
4.7.2025 21:08  (#228)

zitat..
lewurm schrieb: Irgendwann muss ich mir mal die Zeit nehmen eine richtige Integration daraus zu basteln

Das wäre natürlich top emoji

Danke für die Anleitung für den workaround mit der Automation.


1
