Der Stiebel Eltron WPE-I 04/06/08 H(K) Sammelthread:

So, nachdem sich bei mir doch einige Anfragen zur Stiebel WPE Serie angesammelt haben, eröffne ich jetzt mal einen Sammelthread. Für die allseits beliebten KNV Pumpen gibt es hier im Forum ja genügend Infoquellen, bei der Konkurrenz sieht es da leider schlechter aus.

Was ist das interessante an dieser Wärmepumpe? Seit die KNV 1155 nicht mehr verfügbar ist, stellt die WPE Serie eine der wenigen Alternativen mit einer niedrigen unteren Modulationsgrenze dar. Insbesondere die 3 kleinsten Modelle dieser Serie. Ich möchte hier gerne meine Erfahrungen mit dem Gerät wiedergeben und auch über Vor- und Nachteile, sowie künftige Entwicklungen diskutieren. Einige User hier im Forum haben hierzu auch schon Kontakt mit dem Hersteller aufgebaut. Vor allem mit @Markus98 hatte ich schon regen Austausch.

Hintergrund: Ich habe die Pumpe seit Juni 2022 in unserem Neubau im Einsatz. Ursprünglich wollten wir ebenfalls eine KNV, haben uns allerdings wegen der damals katastrophalen Liefersituation kurzfristig für die Stiebel Eltron WPE-I 06 HK entschieden. Nachzulesen in meinem Hausbau-Thread ab hier: https://www.energiesparhaus.at/forum-modernes-efh-198-m/70632_2#789461

Disclaimer: Ich bin nur Laie und Endanwender. Alles, was ich hier schreibe, ist angelesenes Wissen aus dem ESH ESH [Energiesparhaus] oder HTD Forum bzw. dem herumprobieren an der eigenen WP WP [Wärmepumpe] entsprungen.

Eckdaten:
Kältemittel: 2,2 kg R454 C (GWP 146)
Umwälzpumpe heizungsseitig: Yonos PARA 25/7.0
Umwälzpumpe quellenseitig: Grundfos UPML

HxBxT: 1369 x 598 x 658 mm
Gewicht: 180 kg

Die Wärmepumpe ist für meine Begriffe recht kompakt. Die 1155 ist merkbar größer. Eine Besonderheit ist, dass das Ausgleichsgefäß im Gehäuse integriert ist.

Hier ein Auszug aus dem Manual:

2024/20240611355886.png

Wie man sieht, ist die untere Modulationsgrenze bei allen 3 Modellen ident. Das liegt daran, dass bei den kleineren Modellen lediglich die Verdichterfrequenz abgeregelt wird. Mein derzeitiger Wissensstand ist, dass es zwischen den drei Modellen in der Hardware keinen großen Unterschied gibt. Die Kühlleistung wird allerdings leicht unterschiedlich angegeben. Eventuell ist hier der Wärmetauscher unterschiedlich groß, das ist aber nur Mutmaßung.
Modell: Max. VD Max. Kühlleistug
04 70 Hz 2,5 kW
06 100 Hz 3,0 kW
08 115 Hz 4,0 kW

Da hier auch fleißig Angebote verglichen werden, liste ich auch das übliche Zubehör mit Bestellnummern auf:

  • Sole-Fülleinheit WPSF (233307)
  • Fernbedienung FET (234723)
  • Internet Service Gateway ISG Web (229336)
  • KNX IPSoftware (233303)
  • Tauch- und Anlegefühler TAF PT 2m (235996)
  • Filter FS-WP28 (233512)
  • Sicherheitsgruppe ZH1 (074370)
  • Rohrbausatz RBS-SBC (238827)
  • Schutztemperaturregeler STB-FB (233711)

Dies beiden Warmwasserspeicher von Stiebel-Eltron werden oftmals angeboten:
  • SBB301 WP WP [Wärmepumpe]
  • SBB302 WP WP [Wärmepumpe]

Was hier neben den nackten technischen Daten wohl für die meisten relevant ist: Wie schlägt sich das Teil im Alltag, wie funktioniert die Regelung und welche Möglichkeiten gibt es für die Einbindung ins Smart Home bzw. zur Datenauswertung.

Wie funktioniert die Pumpe so?
Bis jetzt unauffällig und gut. Sie ist meiner Meinung ziemlich leise. Wir haben sie im Technikraum direkt hinter der Küche und hören nichts. Die Verbrauchswerte sind bei mir momentan sehr gut.

Kann man die Firmware selber updaten?
Nein. Meines Wissens ist dies bis jetzt nicht vorgesehen. Generell ist der Zugang zur technischen Dokumentation bei Stiebel-Eltron sehr restriktiv. Die Inbetriebnahmehandbücher auf der Homepage verbergen sich hinter einem Fachhändlerzugang. FW Updates sollen nur durch Fachpersonal vorgenommen werden. Ich bin der Meinung, dass dies absolut nicht mehr zeitgemäß ist, und hoffe, dass sich das ändert. Ich habe diesbezüglich mit @Markus98 schon mehrmals Kontakt gehabt und werde in einem späteren Beitrag noch etwas dazu schreiben.

Siehe hier: https://www.stiebel-eltron.de/content/dam/ste/cdbassets/current/bedienungs-_u_installationsanleitungen/instructionandinstallationmanual_doc-00082565.pdf

Gibt es eine Möglichkeit, die Wärmepumpe ins Smarthome zu integrieren?
Ja, über das sogenannte Internet Service Gateway. Dieses gibt es in zwei Versionen: ISG Web und ISG Plus

Siehe hier: https://knx-user-forum.de/forum/%C3%B6ffentlicher-bereich/knx-eib-forum/33599-stiebel-eltron-knx-ip-integration-isg/

Was bieten diese beiden Boxen? Leider nicht viel. Ich zitiere hier von S. 26 des Threads knx-user-forum:

ISG Web:
+ Modbus/TCP (mittlerweile inkludiert)
+ Optional: KNX Modul
+ Optional: EMI mit EMI-Softwareerweiterung, hier wird zwingend der "Sunny Home Manager 2.0" von SMA oder seit 2020 den neuen "EM Meter" von Stiebel benötigt
- keine physikalischen Eingängen für eine SG-Ready Steuerung

ISG Plus:
+ mit den entsprechenden physikalischen Eingängen für eine SG-Ready Steuerung
- kein Modbus/TCP
- kein KNX
- kein EMI

Beide Boxen bieten ein Web-Interface. Man kann sich dort aktuelle Prozessdaten und Temperaturdaten ansehen und Einstellungen ändern. Statistische Auswertung gibt es keine bzw. ist diese nur sehr rudimentär vorhanden. Langsam ist es auch. Ich halte beide Boxen und die KNX Erweiterung für gnadenlos überteuert und über die Funktionaliät der KNX Software liest man sehr gemischtes.

Nur um das in Relation zu setzen: Die Gesamtkosten für ISG Web + KNX Software hätten sich für mich damals ca. auf 1/5 - 1/4 meiner Gesamtkosten für alle KNX Komponenten im Verteiler summiert. Absolut irre. (Falls hier jemand von Pichler mitliest: Ihr seid um nichts besser!)

Neu 2024: Es kommt das ISG Connect. Hierzu weiß ich noch nichts genaues und werde das zu einem späteren Zeitpunkt aufgreifen. Hoffentlich wird es besser.

Siehe hier: https://www.stiebel-eltron.de/de/home/produkte-loesungen/erneuerbare_energien/regelung_energiemanagement/isg-connect/isg-connect.html#

Wie ist die Regelung und das Interface so?
Die Regelung läuft bei Stiebel-Eltron unter der Bezeichnung Wärmepumpenmanager (WPM). Via CAN Bus kann an die Wärmepumpe natürlich auch an eine Fernbedienung angeschlossen werden (FET). Diese benötigt man beim Passivkühlen auch zwingend als Taupunktwächter!

Wer sich ansehen will, wie die Einstellmöglichkeiten so sind, kann dies unter https://www.stiebel-eltron.de/toolbox/wpm/ tun. ACHTUNG: Die Einstellmöglichkeiten stimmen zumindest bei meiner Firmware Version nicht immer mit der Realität überein!

Das Nette an diesem Tool ist, dass oft erläuternde Texte aus dem Manual verlinkt sind.

Um im WPM zu vielen relevanten Einstellungen Zugang zu erlangen, muss ein 4-stelliger Servicecode eingegeben werden, welcher mir aber bei der Inbetriebnahme problemlos mitgeteilt wurde. Für diesen Simulator ist der Code 1000.

Über die ersten beiden Meünpunkte (INFO/DIAGNOSE) bekommt man alle relevanten Prozess- und Anlagenparameter raus. Leider ist die Menüführung teilweise ein bisschen verschachtelt.

Die Wärmepumpe verfügt über einen integrierten Wärmemengen- und Energiezähler. Achtung: Letzterer misst nur den Verbrauch am Verdichter. Elektronik, Pumpen etc. werden nicht erfasst. Ich hab deswegen einen externen Energiezähler am KNX-Bus vorgeschaltet. Auch die Soletemperaturen kann man auslesen.

Was kann der WPM nicht? Jegliche Form der grafischen oder statistischen Auswertung ist nicht möglich. Da sind andere Hersteller um Lichtjahre weiter.

Ich werde im nächsten Beitrag versuchen, die wichtigsten Parameter zu erläutern. Der Großteil steht zwar auch in den Handbüchern, aber wenn man sich durchs HTD Forum klickt, dürfte es für viele Anwender nicht ganz so intuitiv sein.

TBC

von rabaum, Markus98, hubert34, trustme, AnnaP, Pedaaa, Msgruber, bedipp

  •  EinHausinWien
  •   Bronze-Award
8.5.2025  (#161)

zitat..
webwude schrieb: Bei Interesse kann ich eine Anleitung posten.

Bitte darum, würde mich interessieren.

zitat..
trustme schrieb: Bzgl der Datenkommunikation, kann es sein das:
--> WP zu ISG & FET: CAN verwedet und
--> ISG zu Extern: Modbus

Sprich, wenn ich folgendes machen möchte, FET über KNX-eingelesene-Temperaturen simulieren, dann müsste ich mich in die CAN Leitung hängen?!
Hier wird das dbc-file wohl nicht unbedingt verfügbar sein?

Ja, WP zu ISG & FET läuft via CAN und das ISG verwendet extern Modbus TCP.


1
  •  Destroent
8.5.2025  (#162)

zitat..
trustme schrieb:

──────..

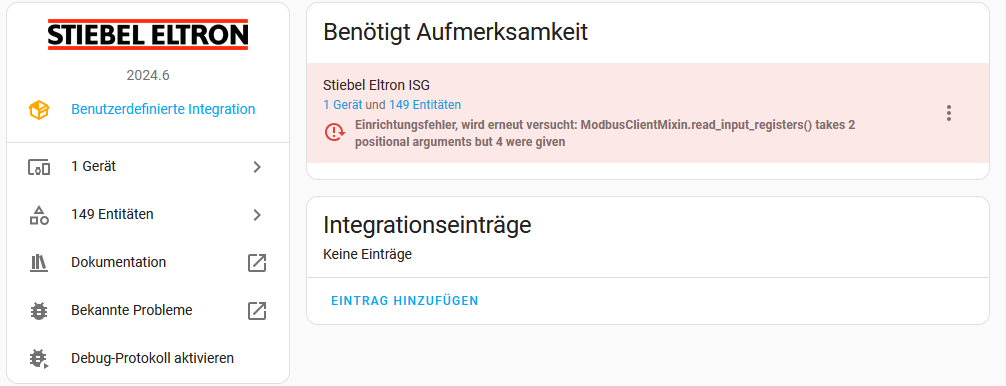

Leider nicht.... Andere Frage, war bei euch nach den neuersten Updates die Integration noch da? Ich musste ein Backup laden, weil nach Updates nichts mehr ging...
───────────────

Bei mir gehts (noch). Welcher Fehler wird angezeigt?


_aktuell/20250508951794.png


1
  •  trustme
8.5.2025  (#163)

zitat..
Destroent schrieb:

──────..
trustme schrieb:

──────..
Leider nicht.... Andere Frage, war bei euch nach den neuersten Updates die Integration noch da? Ich musste ein Backup laden, weil nach Updates nichts mehr ging...
───────────────

Bei mir gehts (noch). Welcher Fehler wird angezeigt?
───────────────

Du scheinst generell noch eine ältere Version am Laufen zu haben.

Bei mir läuft aktuell 2025.4.2-beta2.
https://github.com/pail23/stiebel_eltron_isg_component/releases


1
  •  webwude
  •   Bronze-Award
8.5.2025  (#164)
Also hier nun die versprochene Anleitung.

Ziel: Auslesen von nicht direkt über die Integration ausgelesenen Werten von ISG in Home Assistant.

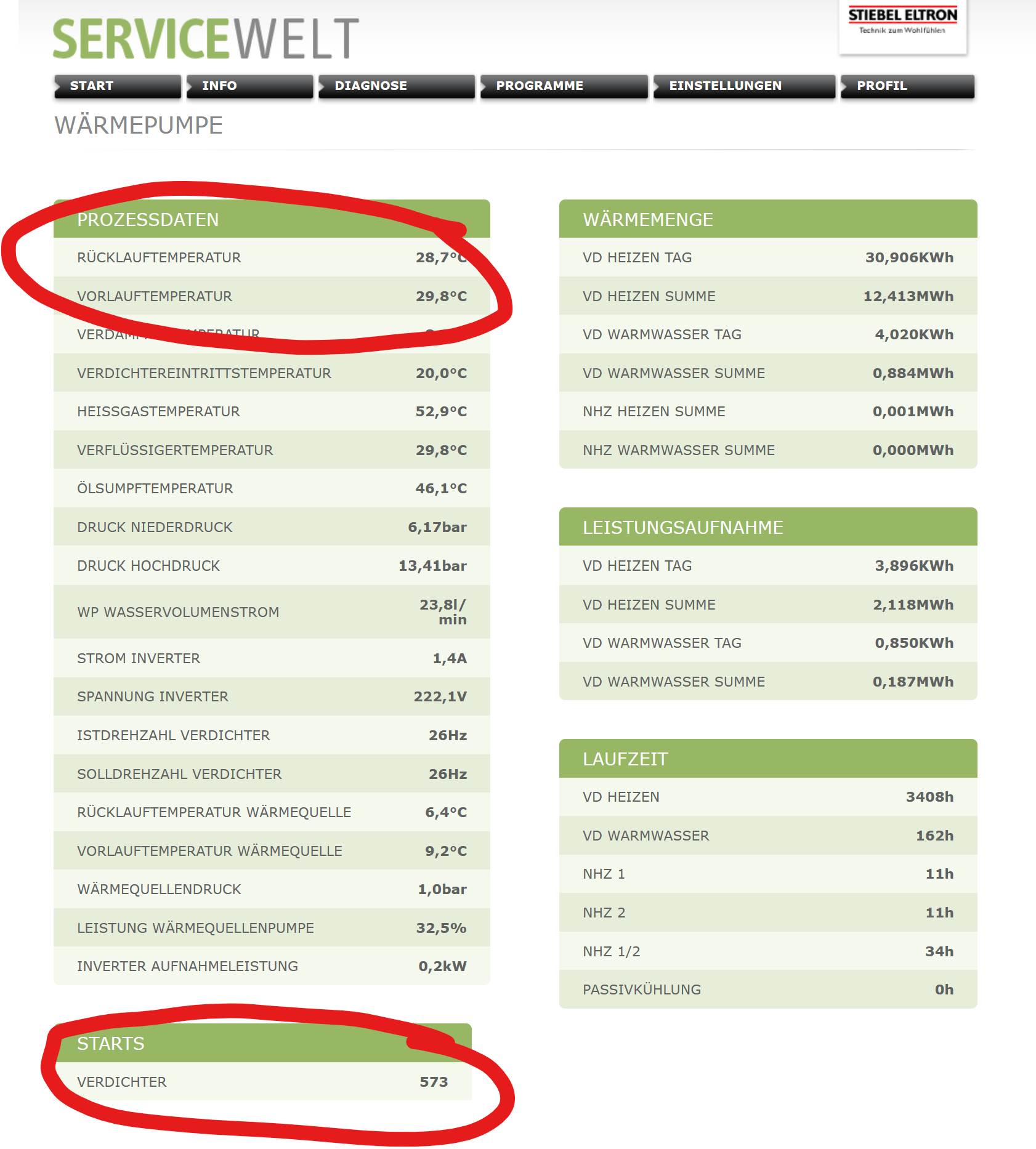

Beispiel hier: Vor- und Rücklauftemps der WP WP [Wärmepumpe] und Verdichterstarts


_aktuell/20250508676763.png

Was braucht es:
die Integration Multiscrape: https://github.com/danieldotnl/ha-multiscrape

Vorgehen:
1. Installieren der Integration mittels HACS
2. Anpassen der Konfiguration. Da ich ein Freund von aufgeräumten yaml Dateien bin, füge ich in configuration.yaml eine Zeile hinzu:
multiscrape: !include multiscrape.yaml3. Anpassen von mutliscrape: ich lege eine Datei namens multiscrape.yaml an
# scraping stiebel data

- resource: 'http://<IP VON ISG>/?s=1,1' #s 1,1 ist die Seite der Wärmepumpe-Infos, es geht auch jede andere
  scan_interval: 30
  form_submit:
    submit_once: True
    resource: 'http://<IP von ISG>'
    select: "#loginscreen"
    input:
      user: <username von ISG>
      pass: <passwort von ISG>
  sensor:
    - select: '#content > div:nth-child(1) > table > tr:nth-child(16) > td.value'
      name: stiebel_rlauftemp_raw
      value_template: '{{ value.split("°C")[0] }}'
    - select: '#content > div:nth-child(1) > table > tr:nth-child(17) > td.value'
      name: stiebel_vlauftemp_raw
      value_template: '{{ value.split("°C")[0] }}'
    - select: '#content > div:nth-child(5) > table > tr.even > td.value'
      name: stiebel_start_verdichter
      value_template: '{{ value | float }}'

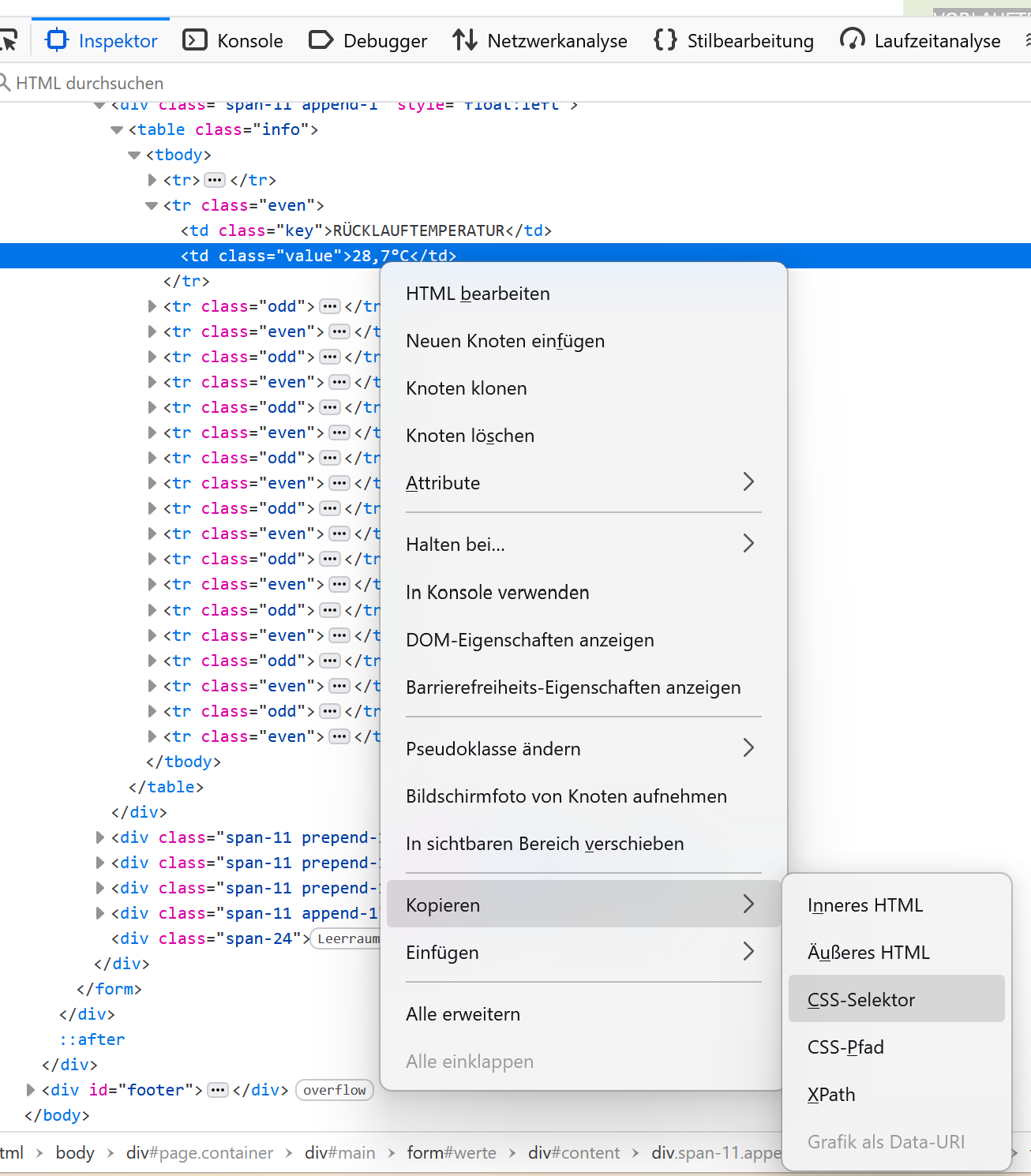

Wie funktioniert das jetzt: zunächst kommt der Select Befehl, also wo auf der Seite soll der Scraper suchen. Dazu behilft man sich den Developer Tools eines modernen Browser, z.B. bei Firefox / Chrome markiert man den Bereich der Temperatur und klickt mit der linken Maustaste und wählt "untersuchen" - dann öffnet sich ein Bereich. In diesem klickt man auf den gewünschten Tag, linke Maustaste -> Kopieren -> CSS Selektor (die heißen in jedem Browser ein wenig anders)

_aktuell/20250508192569.png
Ich habe die Werte zum Debuggen absichtlich als raw bezeichnet, weil ich erst mal sehen wollte, was da zurück kommt. Ich habe nur die Einheiten abgeschnitten.
4. erstellen der eigentlichen Sensoren: für die Temperaturen habe ich dann templates erstellt, in einer eigenen templates.yaml (auch wieder in configuration.yaml angegeben):
  - unique_id: "Stiebel Rücklauf Quelle"
    name: "Rücklauf Quelle"
    availability: '{{ states("sensor.stiebel_rlauftemp_raw") != "unavailable" }}'
    state: '{{ states( "sensor.stiebel_rlauftemp_raw" ) | replace(",",".") | float }}'
    state_class: measurement
    unit_of_measurement: °C
    device_class: temperature
  - unique_id: "Stiebel Vorlauf Quelle"
    name: "Vorlauf Quelle"
    availability: '{{ states("sensor.stiebel_vlauftemp_raw") != "unavailable" }}'
    state: '{{ states( "sensor.stiebel_vlauftemp_raw" ) | replace(",",".") | float }}'
    unit_of_measurement: °C
    state_class: measurement

Damit lese ich zum Beispiel auch die genauen von der WP WP [Wärmepumpe] / ISG angegebenen Energiewerte aus. Somit bekomme ich eine sehr viel genauere Granularität hin.

Ich hoffe, es war einigemaßen verständlich. Das Scrapen kann ganz schön mühsam sein, aber wenn es mal läuft, hat man eben alle Werte, die potentiell auf der Oberfläche angeboten werden.

3
  •  EinHausinWien
  •   Bronze-Award
8.5.2025  (#165)
Danke, vielleicht komme ich am Wochenende dazu, das auszuprobieren.

Wie performant ist das ganze neben dem Polling am Modbus? Läuft das Web interface noch akzeptabel?

1
  •  webwude
  •   Bronze-Award
8.5.2025  (#166)

zitat..
EinHausinWien schrieb:

Danke, vielleicht komme ich am Wochenende dazu, das auszuprobieren.

Wie performant ist das ganze neben dem Polling am Modbus? Läuft das Web interface noch akzeptabel?

Ich helfe gerne. Ein paar Schritte habe ich recht knapp beschrieben.

Ich ziehe die Daten alle 30 Sekunden. Mir sind keine Einschränkungen aufgefallen.


1
  •  EinHausinWien
  •   Bronze-Award
10.5.2025  (#167)
Danke, funktioniert einwandfrei. 👍

1
  •  webwude
  •   Bronze-Award
15.5.2025  (#168)
Gute Nachricht: mittels Stiebel Eltron Home Assistant integration kann ich SG Ready und die Programme (Hoch Heizen von Warmwasser) aktivieren.
Schlechte Nachricht: es werden nicht nur die Ziel Temperaturen angepasst, sondern auch die Heizkurve.
Scheint eine undokumentierte Funktion zu sein. Bisher habe ich nur gefunden:

Je nach Beschaltung kann das Gerät folgende Betriebsmodi aus- führen:
Betriebszustand 1
Beschaltung (Eingang 2/Eingang 1): (1/0)
- niedrigste Temperaturen, vgl. Bereitschaftslevel (siehe Be-
dienungs- und Installationsanleitung des angeschlossenen
Gerätes)
- Frostschutz wird gewährleistet
Betriebszustand 2
Beschaltung (Eingang 2/Eingang 1): (0/0)
- Automatik- / Programmbetrieb (siehe Bedienungs- und In-
stallationsanleitung der angeschlossenen Wärmepumpe)
Betriebszustand 3 (forcierter Betrieb)
Beschaltung (Eingang 2/Eingang 1): (0/1)
- forcierter Betrieb mit erhöhten Werten für Heiz- und
Warmwasser-Temperatur
- Unter EINSTELLUNGEN / ENERGIEMANAGEMENT können Sie
die erhöhten Werte für Heiz- und Warmwasser-Temperatur
Betrieb einstellen
Betriebszustand 4
Beschaltung (Eingang 2/Eingang 1): (1/1)
- sofortige Ansteuerung der Maximalwerte für Heiz- und
Warmwasser-Temperatur




1
  •  etstas
24.5.2025  (#169)
Was hat euch, die Besitzer der Striebel WP WP [Wärmepumpe] dazu geleitet diese anstatt der Nibe zu kaufen? 🤗


1
  • ▾ Anzeige
    Energiesparhaus.at ist Teilnehmer des Amazon-Partnerprogramms, das zur Bereitstellung eines Mediums für Webseiten konzipiert wurde, mittels dessen durch die Platzierung von Partner-Links zu Amazon.de Entgelte verdient werden können.
Hallo EinHausinWien,
hier gibt es dazu Erfahrungen und Preise: Der Stiebel-Eltron WPE-I 04/06/08 H(K) Sammelthread

  •  Akani
24.5.2025  (#170)
Höchst wahrscheinlich dass die WP WP [Wärmepumpe] besser zum Haus passt

1
  •  Jezza
26.5.2025  (#171)
Bei mir fiel die Entscheidung pro WPE-I 15 HK vs Nibe S1155 aus folgenden Gründen:
Technisch war daß das deutlich niedrigere GWP des Stiebel-Eltron Kältemittels und der erweiterte Modulationsbereich ab 2kW.
Und ich bin ein Fan von buy local und habe mich gefreut, eine Wärmepumpe aus Niedersachsen nehmen zu können.

1
  •  mkurzmann
2.6.2025  (#172)
Wieviel habt ihr denn so für eure Wärmepumpe bezahlt?

Ich habe für die WPE-I 06 HKW 230 Premium gerade ein Angebot vorliegen mit 14.700 € netto, kommt mir im Vergleich zu den Internetpreisen laut Google etwas hoch vor...

1
  •  Lu1994
  •   Silber-Award
2.6.2025  (#173)
Nur den WP WP [Wärmepumpe] Preis vergleichen bringt hald nichts, schlussendlich musst alles zamrechnen, der eine schlägt auf die WP WP [Wärmepumpe] nix auf, dafür beim Kleinzeug oder umgekehrt

Gib das Anbot in Chatgpt ein und lass dir auswerten, was die Materialien online kosten, dann kannst gut vergleichen, wenn's mehr als 20% Aufschlag sind müsste man sich ansehen was er an Arbeitsleistung verrechnet

1
  •  FJM1
18.6.2025  (#174)
Was habt ihr für Einstellungen zur Kühlung?

Niedriger wie 20 Grad kann ich nicht einstellen. Hysterese auch nicht weniger als 4K.

Das bedeutet er fängt erst bei 24 Grad zum kühlen an???

1
  •  FJM1
18.6.2025  (#175)

zitat..
mkurzmann schrieb:

Wieviel habt ihr denn so für eure Wärmepumpe bezahlt?

Ich habe für die WPE-I 06 HKW 230 Premium gerade ein Angebot vorliegen mit 14.700 € netto, kommt mir im Vergleich zu den Internetpreisen laut Google etwas hoch vor...

habe für die WPE-i 06 HK 12000 Euro bezahlt (montiert, netto)

1
  •  bedipp
21.6.2025  (#176)
Kennt sich von euch jemand mit der Kühlungsfunktion der WPE-I 0x HK gut genug aus, um mir auf der Fehlersuche zu helfen?

Ich habe gerade die nachträgliche Aktivierung meiner Kühlfunktion über die FBH FBH [Fußbodenheizung] in einem eigenen Thread gepostet, damit es hier nicht zu weit offtopic geht.
https://www.energiesparhaus.at/forum-nachtraegliche-aktivierung-der-kuehlfunktion-bei-se-wpe-i-0x-hk/83195
Meinen Fehlercode könnten aber auch andere irgendwann einmal bekommen, deshalb geht es jetzt hier im Sammelthread weiter:

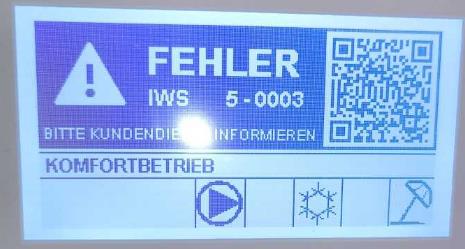

Ich habe - wie immer pünktlich zu Beginn einer längeren Pause des kostenlosen Service - am Mittwochabend eine Fehlermeldung bekommen, dass meine WPE-I 08 HKW abgeschaltet wurde.


_aktuell/20250621597191.png

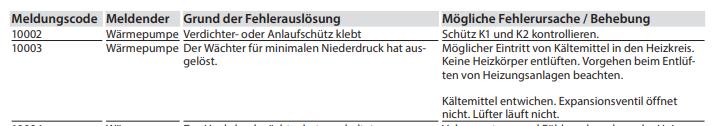

Laut Meldungsliste https://assets.stiebel-eltron.com/celum/Docs/originalFile/DOC-00081866.pdf
ist das ein Code, der auf wiederholten Druckabfall im Niederdrucksystem hinweist:


_aktuell/20250621984357.png


_aktuell/20250621160661.png

Der Servicetechniker, den ich nach dem Feiertag am Freitagmorgen am Telefon hatte, fand als Ursache eine zu niedrige Rücklauftemperatur der Wärmequelle (Tiefenbohrung), vermutlich verursacht durch einen Fehler/Stillstand der Wärmequellenpumpe.

Nach Überprüfung des Drucks im Solekreislauf, Pumpentest und Reset war der Fehler weg, ich sollte mich noch einmal melden, wenn er nochmals auftreten würde. Das war ca. 1,5 Stunden später der Fall - ich habe angerufen, die Telefon-Fachkraft hat mir versichert, dass mein Ticket noch offen wäre und ich vom Techniker noch einmal angerufen würde.
Mein Fehler war, dass ich darauf nochmals knapp 2 Stunden gewartet habe (bzw. geschlafen nach dem Nachtdienst), so dass es 12:10 Uhr war, als ich erneut anrief. Dass die kostenlose Servicenummer am Freitag um 12 Uhr abgeschaltet wird, ist mir erst dann aufgefallen...

Ich habe dann die Service-Hotline in Deutschland (Nummer steht auch in Österreich auf jeder Seite unten in der Servicewelt) angerufen und mein Problem erklärt. Als die Dame dort erfuhr, dass ich keine Techniker vor Ort, sondern nur telefonische Unterstützung brauche, sicherte sie mir zu, dass sich ein Techniker aus Deutschland höchstwahrscheinlich noch am gleichen Tag bei mir melden würde. Jetzt ist Samstag Nachmittag - einen Anruf habe ich bisher noch nicht und rechne damit auch nicht vor Montag.

Was ich gestern - wegen zunehmend kühler Warmwasser-Temperatur (26°) - gemacht habe, ist folgendes:

1. erneuter Relaistest der Wärmequellenpumpe
2. nochmaliges Reset

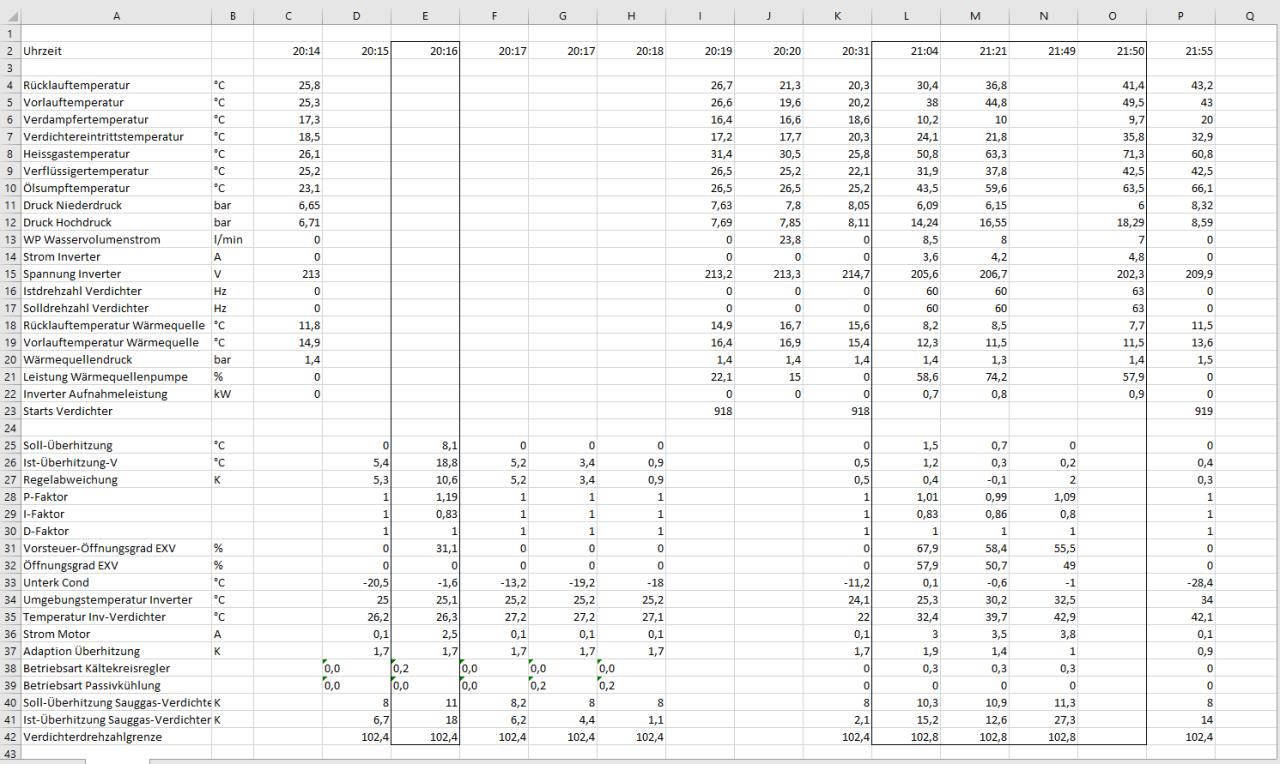

Abwarten des Wiederanlaufs und Beginn der Dokumentation über Screenshots in der Servicewelt

3. Kühlungsfunktion ausgeschaltet
              (vor 4 Wochen aktiviert, vorher keine Fehler - vielleicht jetzt draußen zu heiß?)

Fehlermeldung kommt erneut (kann auch schon einige Minuten vorher aufgetreten sein - in der Servicewelt nur in der Meldungsliste sichtbar)

4. erneutes Reset bei Pumpe im Bereitschaftsmodus
5. Pumpe für 5 Min. stromlos gemacht und neu gestartet

=> Jetzt läuft die Pumpe und macht wieder heißes Wasser

Ich traue mich jetzt aber nicht, die Kühlung zuzuschalten, bevor ich nicht ein paar Fragen gelöst habe. Da ist es mir lieber, das Haus wird langsam wärmer, als dass wir wieder ohne warmes Wasser da stehen.

Meine Fragen:

1. Die Schiebeschalter (BA) am WPM sollen laut Bedienungsanleitung bei Position 1 und 4 oben, bei Position 2 und 3 unten stehen. Bei mir an der WP WP [Wärmepumpe] ist nur Position 1 oben (habe ich schon im anderen Thread mit Bild gepostet), hier passt es vielleicht besser hin.
Weiß jemand, was die 4 Schalter bedeuten/bewirken? Wenn die Einstellung bei mir (wie ich vermute) darauf beruht, dass die Kühlung ursprünglich nicht aktiviert war, könnte dies zu Folgefehlern durch die Software führen?

2. Ich habe gestern abend immer wieder Screenshots von den Daten in der Servicewelt gemacht - sowohl von der Seite 1,1 (Info - Wärmepumpe) als auch von der Seite 2,4 (Diagnose - Analyse Wärmepumpe), ob ich tatsächlich relevante Daten zur Fehler-Eingrenzung aufgezeichnet habe, weiß ich leider nicht.

Ich habe alle Daten aus den Screenshots in eine Tabelle eingegeben, damit man die Verläufe besser beurteilen kann:


_aktuell/20250621250497.png
Falls ich die EXCEL-Tabelle irgendwo hochladen oder sie hier in Tabellenform einfügen sollte, bitte um Information.

Auffällig sind für mich:
Die Uhrzeit 20:16 (leider zu dem Zeitpunkt keine Info-Daten, sondern nur die Analyse) mit einer kurzfristigen Überhitzung, einem erhöhten Vorsteuer-Öffnungsgrad EXV von 31% bei 0% Öffnungsgrad EXV.
Wie kommt so etwas zustande? Zeigt der Screenshot genau den Moment, in dem die Anlage anfängt zu arbeiten (Motor 2,5A), aber sofort wieder abbricht?

Irgendwann zwischen 20:31 und 21:04 hat die WP WP [Wärmepumpe] begonnen, zu arbeiten, um das Brauchwasser aufzuwärmen. Dies ging bis 21:50. Um 21:55 ist die Pumpe aus (Strom 0 A, Verdichter 0 Hz), die Wärmequelle wird wieder wärmer, Hoch- und Niederdruck passen sich an. Kann man irgendwo an den Daten ablesen, ob das ein normales Ausschalten oder ein Abbruch wegen eines Fehlers ist? Etwa 5 Minuten später habe ich den Fehler gesehen - und wenn ich die Meldungsliste richtig im Kopf habe, war der Fehlerzeitpunkt tatsächlich bei 21:55 (bin leider nicht vor Ort, sonst könnte ich nachsehen).

Rein interessehalber: Entspricht die Wärmequellenpumpen-Leistung von 22% um 20:19 ohne Verdichteraktion (0 Hz) der Passivkühlung (Betriebsart 0,2)? Was macht dann die Betriebsart Kältekreisregler 0,2 um 20:16 und 0,3 beim aktiven Heizen? Wird da die FBH FBH [Fußbodenheizung] ausgeschaltet, damit das Aufheizen des Wassers die Räume nicht mitheizt?

Wenn es etwas gibt, das ich morgen (dann bin ich wieder zuhause) tun kann, um die Fehlerursache einzugrenzen, mache ich das gerne - möglicherweise läuft die WP WP [Wärmepumpe] aber jetzt wieder 4 Wochen ohne erkennbaren Fehler.

Falls das einen Einfluss haben könnte: Etwa 10 Meter der Zuleitung der Tiefenbohrung zum Haus liegt derzeit nur ca. 50 cm unterirdisch, weil wir darüber Pflaster legen. Eine Beschädigung ist meines Erachtens ausgeschlossen (nur händische Erdbewegungsarbeiten), aber die Umgebungstemperatur ist sicher etwas angestiegen.

1
  •  webwude
  •   Bronze-Award
23.6.2025  (#177)
Ich frage auch einmal: laut Home Assistant ist die Pumpe auf Sommermodus. In der App steht Kühlen.
Aber: ich kann nirgendwo erkennen, dass (aktiv) gekühlt wird. Ist es dafür noch nicht warm genug?

Es gibt in HA die Entitäten "Cooling Active" und "ist Cooling", aber die waren noch nie auf On.

1
  •  bedipp
25.6.2025  (#178)

zitat..
bedipp schrieb:

1. Die Schiebeschalter (BA) am WPM sollen laut Bedienungsanleitung bei Position 1 und 4 oben, bei Position 2 und 3 unten stehen. Bei mir an der WP WP [Wärmepumpe] ist nur Position 1 oben (habe ich schon im anderen Thread mit Bild gepostet), hier passt es vielleicht besser hin.
Weiß jemand, was die 4 Schalter bedeuten/bewirken? Wenn die Einstellung bei mir (wie ich vermute) darauf beruht, dass die Kühlung ursprünglich nicht aktiviert war, könnte dies zu Folgefehlern durch die Software führen?

Der Servicetechniker musste ich noch einmal einlesen, hat sich aber heute zurückgemeldet: Der Jumper bei Position 4 muss oben stehen. Er hat mir nicht erklären können, was genau dieser Schalter bewirkt, aber die Kühlung läuft jetzt wieder seit 48 Stunden.


1
  •  bedipp
25.6.2025  (#179)
@webwude schrieb:

zitat..
laut Home Assistant ist die Pumpe auf Sommermodus. In der App steht Kühlen.
Aber: ich kann nirgendwo erkennen, dass (aktiv) gekühlt wird. Ist es dafür noch nicht warm genug?

Es gibt in HA die Entitäten "Cooling Active" und "ist Cooling", aber die waren noch nie auf On.

Die WPE-I 0x können nicht aktiv kühlen, sie kühlen passiv. Vielleicht ist der Eintrag im HA ja für WP WP [Wärmepumpe], die aktiv kühlen.

Ich habe keinen Home Assistant, aber die Werte aus der Servicewelt sollten vergleichbar sein.
Um zu sehen, ob die Kühung funktioniert, ist es sicher am einfachsten, die Vor- und Rücklauftemperaturen zu kontrollieren:
Beim Kühlen sollte die Rücklauftemperatur im Heizkreis höher sein als die Vorlauftemperatur, bei der Wärmequelle genau anders herum.

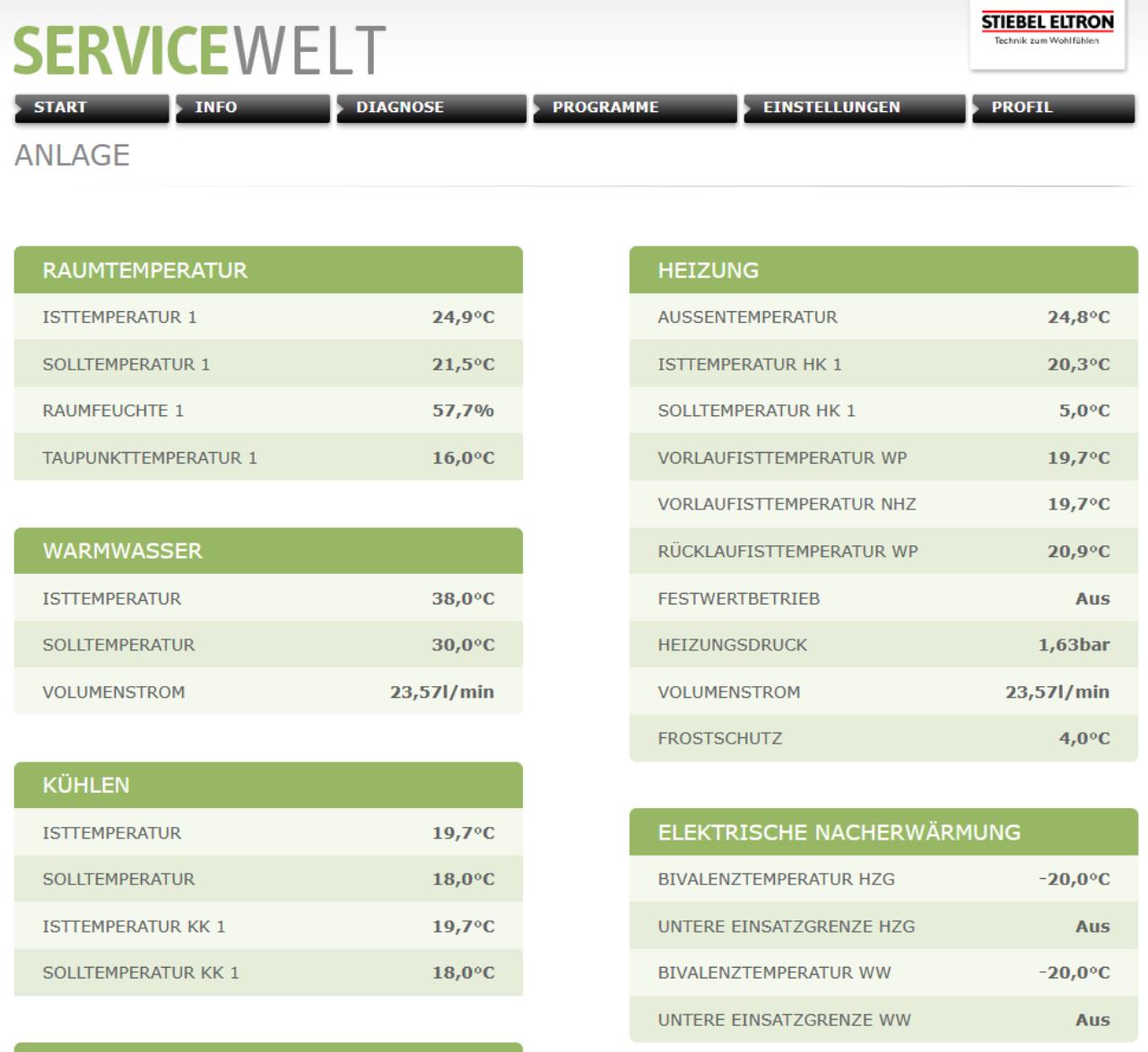

Meine Werte in der Servicewelt (Info - Anlage http://servicewelt/?s=1,0) sind folgende:


_aktuell/20250625768003.png


1


Beitrag schreiben oder Werbung ausblenden?
Einloggen

 Kostenlos registrieren [Mehr Infos]

Nächstes Thema: Eure Luftfeuchtewerte Mai 2024 bis jetzt
