Meine aktuellen Projekte sind langsam abgeschlossen und daher bastle ich gerade ein wenig an der Planung für meine
KWL KWL [Kontrollierte Wohnraumlüftung]-Installation.
Da akt. eigentlich nur unser EG wirklich bewohnt wird, habe ich die Planung vorerst nur für das EG gestartet. Das Gerät wird für beide Geschoße (ca. 200m²) ausgelegt, der Anschluss jedoch aktuell nur auf das untere Geschoß gemacht.
Der erste Entwurf sieht ungefähr so aus:
Dazu folgende Planungsrandparameter:
• Raumhöhe 2.65m
• max. 125m³/h Luftvolumen (typ. vermutlich 25-50m³/h), beide Geschoße dann 250m³/h
• das Kinderzimmer ist inzwischen unser Schlafzimmer
• 2 Erwachsene im Stockwerk
• möglichst wenig Abhängungen in den Räumen (akt. nur Bad, ein Teil im Vorraum, ein Teil in der Küche)
• Schlafzimmertür und Arbeitszimmertür sind eigentlich immer geschlossen, die Wohnzimmertür könnten wir uns angewöhnen (falls es strömungstechnisch ein Vorteil wäre)

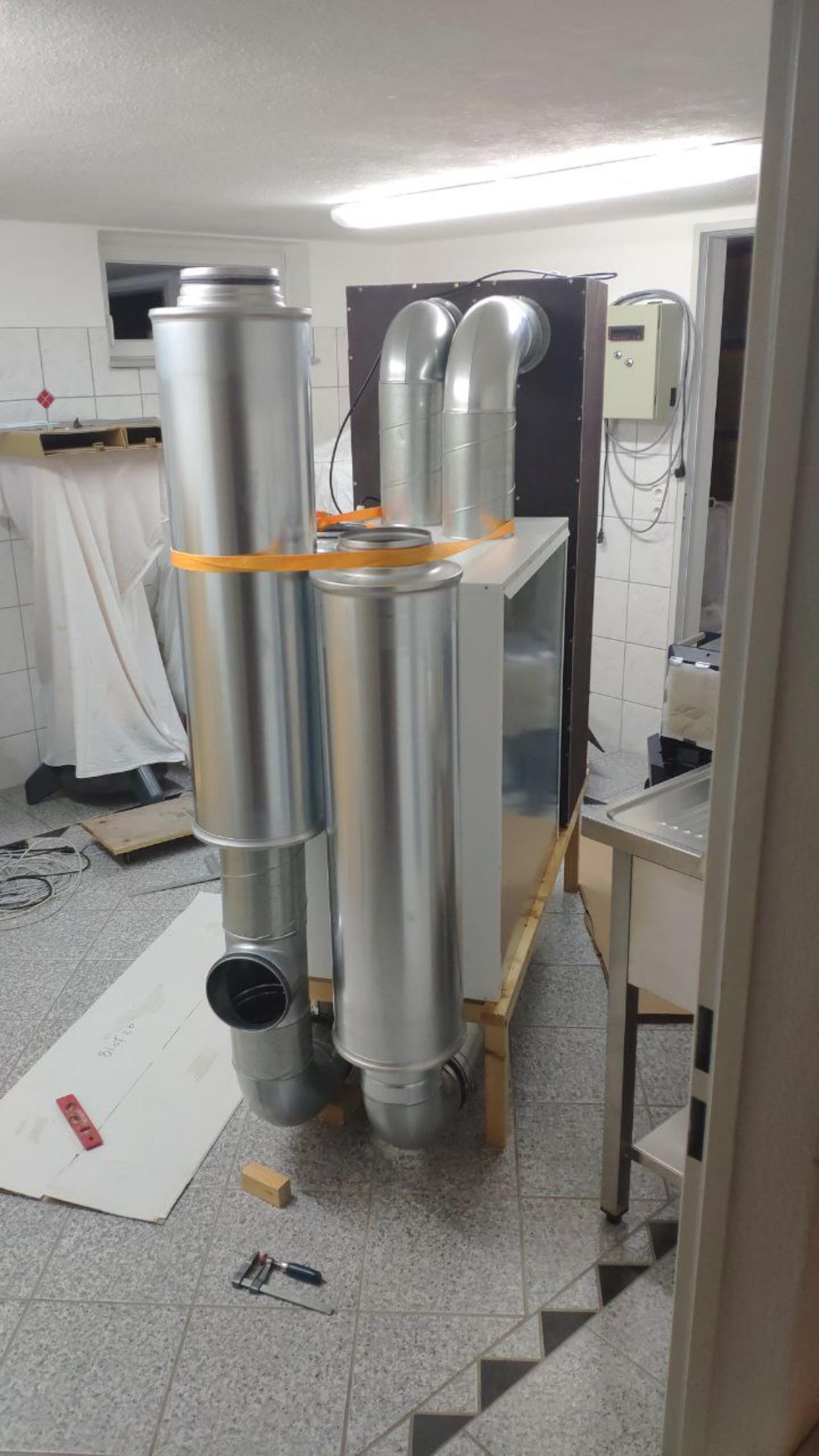

Das Lüftungsgerät steht im Raum über der Garage (das EG ist etwa 1m höher als die Garage gelegen, die Decke daher auf ca. 1.5m im EG). Dort wird ein gedämmter 'Technikraum' eingerichtet wo Filterbox, Lüftungsgerät und Umlenkschalldämpfer eingebaut werden.
Die Zuluft (in DN160) läuft über das Schlafzimmer ins Arbeitszimmer ins Wohnzimmer, weil sich eigentlich immer nur 2 Personen da irgendwo aufhalten. Die Abluft wird über 3xDN100 (geringere Abhänghöhe) von WC und Küche zum Bad geführt und dort gemeinsam mit der Badabluft in DN160 zum Gerät.
Im blauen Kasten im Arbeitszimmer (AZ) befindet sich ein Schalldämpfer (in der Wandnische), zwischen AZ und Wohnzimmer (WZ) einfach nur ein Überströmer.
Der blaue Kasten in der Küche wird eine Abhängung in der sich der Abluftfilter befindet.

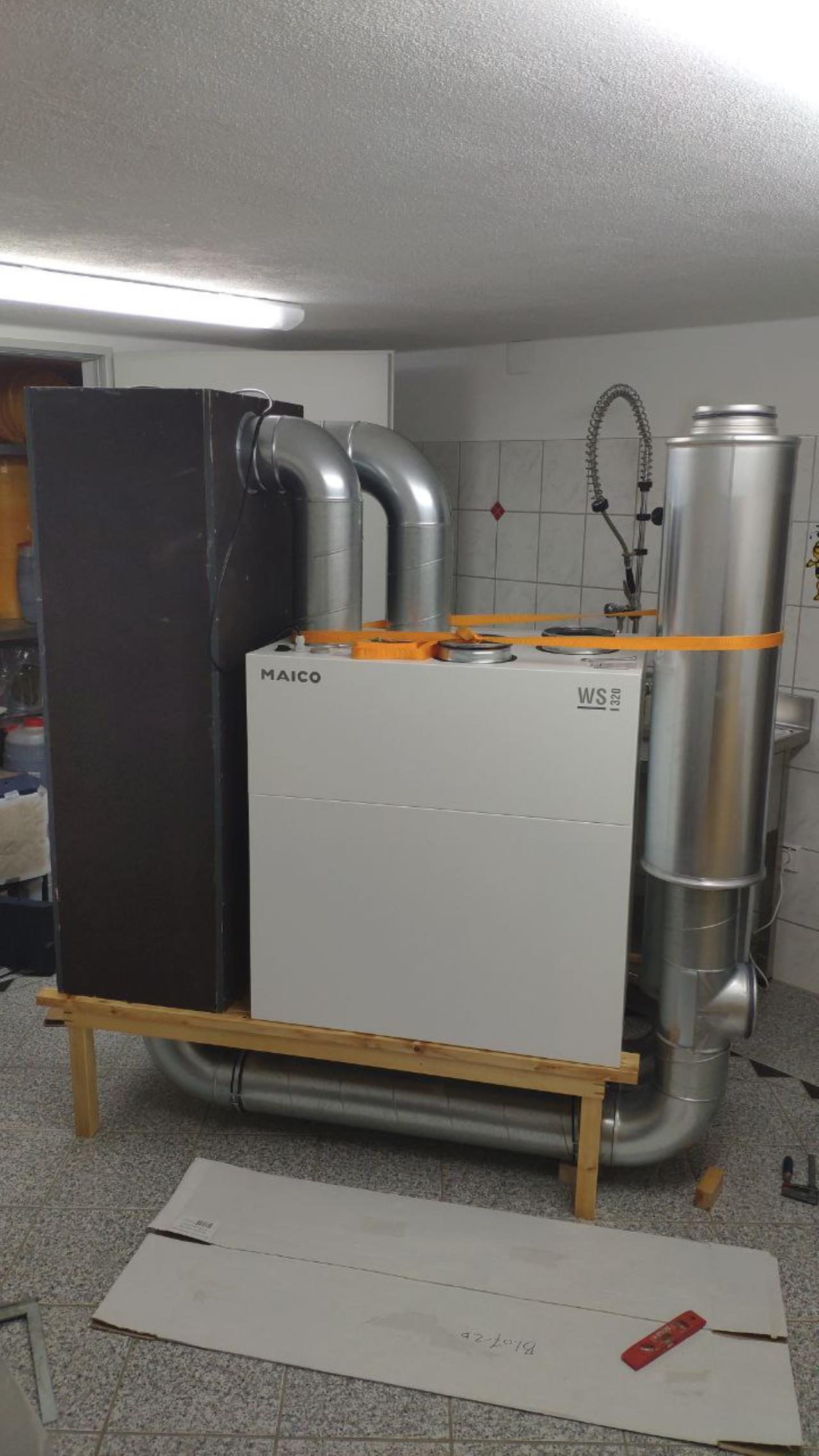

Aktuell ist ein Maico WS320 KBET geplant, Filterbox und Umlenkschalldämpfer in Eigenbau, Zuluft über Dach, Abluft unter Dach (auf der Westseite). In Version 1.1 kommen ev. noch schaltbare Klappen für BAD, WC und Küche dazu, um den Volumenstrom über Sensoren geleitet konzentrieren zu können.
Es werden hier eigentlich nur Neubauanlagen diskutiert, von daher, ist es vielleicht interessant auch mal eine Sanierungsplanung auszuhecken. Also bitte her mit eurer Kritik.
