Durchführung Kellerwand - Mein erstes Problem ist, wie ich die vermutlich 6x DN32 Rohre durch die Kellerwand bringe. Die Baufirma hat damit begonnen die Kellerwände zu schalen und möchte von mir wissen wo sie die RDS Durchführungen setzen soll.
Voraussichtlich werde ich 3x 300m DN32 RC Rohre verlegen. Beide Enden sollen durch die Kelleraussenwand in den Haustechnikraum geführt werden. Wie habt ihr das realisiert? Ich check das gerade nicht wie ich die beiden Verteiler hinter den RDS Durchführungen setzen soll? Könntet ihr bitte Bilder von euren Durchführungen und Verteilern posten? |
||
|
||
|
Wie wärs mit verteilerschacht außer haus. Dann brauchst nur 2x dn40 rohr durch den keller ziehen. Bei kollektorauslegung wärst du noch flexibel bis zur entscheidung.
Wieso 3x 300m dn32? Bild zu meinen durchführungen findest du in meinem profil |
||
|
||
|
Wenn ich deine Bilder richtig deute, dann hast du Durchdringungen im Boden. Meine Gründungsplatte ist bereits fertig und die Rohre sollen durch die Wände geführt werden. An einen Verteilerschacht ausserhalb des Hauses hatte ich auch schon gedacht, es wäre mir lieber den Verteiler aus möglichen Wartungsgründen im Technikraum zu haben. Die 3x 300m ergeben sich aus dem Grabentool. Jaja, ich weis was jetzt kommt. Diese Diskussion führen wir dann später noch Erstmal die korrekte Heizlast berechnen. |
||
|
|
||
|
||
|
Benötigt man die RDS Durchführungen nur für erdberührte Kellerwände um diese Wasserdicht zu bekommen? Wenn ja könnte ich ggf auf die RDS Durchführungen für die Kolli Leitungen verzichten, da ich sie auch bodennahe in den Technikraum führen könnte. |
||
|
||
|
Nein, meine durchführungen gehen durch die kellerwand in ca. 1,8 mm tiefe unterm geländeniveau.
Ich plane auch nur 1x zzz meter und spare mir das herumgetue mit mehreren rds resp verteilerschacht. Ich hatte hier im forum eine Lösung gesehen, wo der verteiler im lichtschacht war. Du könntest statt 3x 300 dn32 -> 1x 600 dn40 machen. Problem mit verteiler gelöst. ;) |
||
|
||
|
bei 600m dn40 ist wohl auch Schluss mit turbulenter Strömung, oder? |
||
|
||
|
Basisdaten Grundstück - Grundstück liegt im Weinviertel. 1.490m2 groß (ca. 60m lang N-S und 25m breit W-O). Es weist eine leichte Hanglage auf der N-S Seite mit einer Höhendifferenz von ca 6,5m auf. Nach S abfallend. Grundwasser liegt bei etwa 6m gemessen am tiefsten Punkt. Die Zufahrt ist im S. Das Haus wird im N gebaut. |
||
|
||
|
Basisdaten Haus - Vollunterkellerter Bungalow. EG mit ca 130m² und Keller mit 140m², davon 43m² Doppelgarage. Das Haus wird in den Hang integriert, was bedeutet, dass der N-Teil des Kellers komplett erdberührt ist und der S-Teil frei steht. Erdberührte Kellerwände werden mit 12cm EPS gedämmt. Alle nicht erdberührten Wände werden mit 20cm EPS gedämmt. Unter der Gründungsplatte gibt es keine Wärmedämmung. Das Flachdach wird mit Durchschnittlich 36cm Dämmung gebaut. Keine KWL KWL [Kontrollierte Wohnraumlüftung]. Sole/Wasserwärmepumpe mit Grabenkolli und FBH FBH [Fußbodenheizung]. Die Garage wird nicht beheizt.
Ich habe mir jetzt mal den Heizwärmebedarf selbst ausgerechnet (mal sehen wie nahe die Heizis mit ihren Rechnungen ran kommen). Bei Normaussentemperatur von -13,9°C komme ich auf eine Heizlast von 5,6kW ohne Warmwasseraufbereitung. |
||
|
||
|

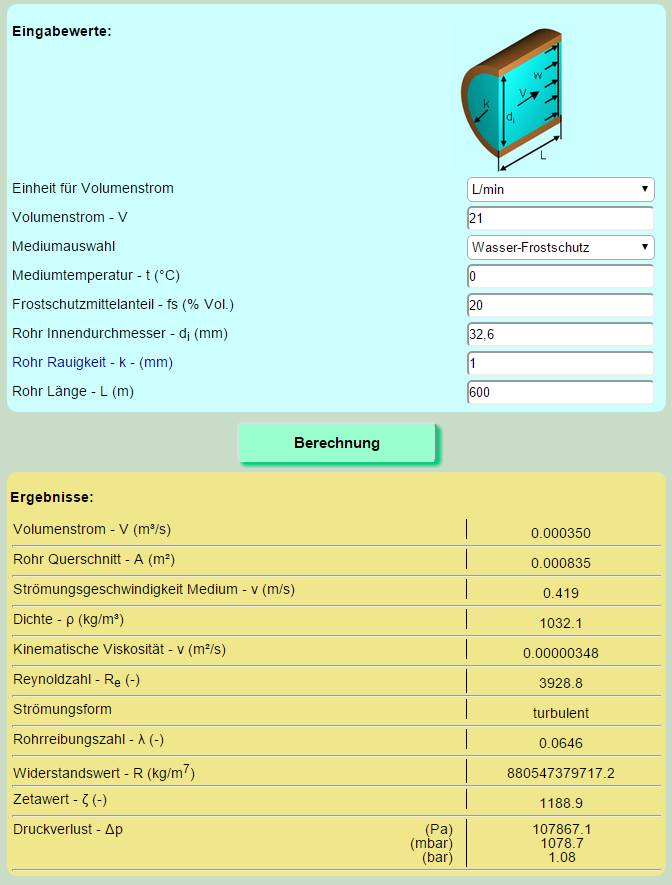

1x

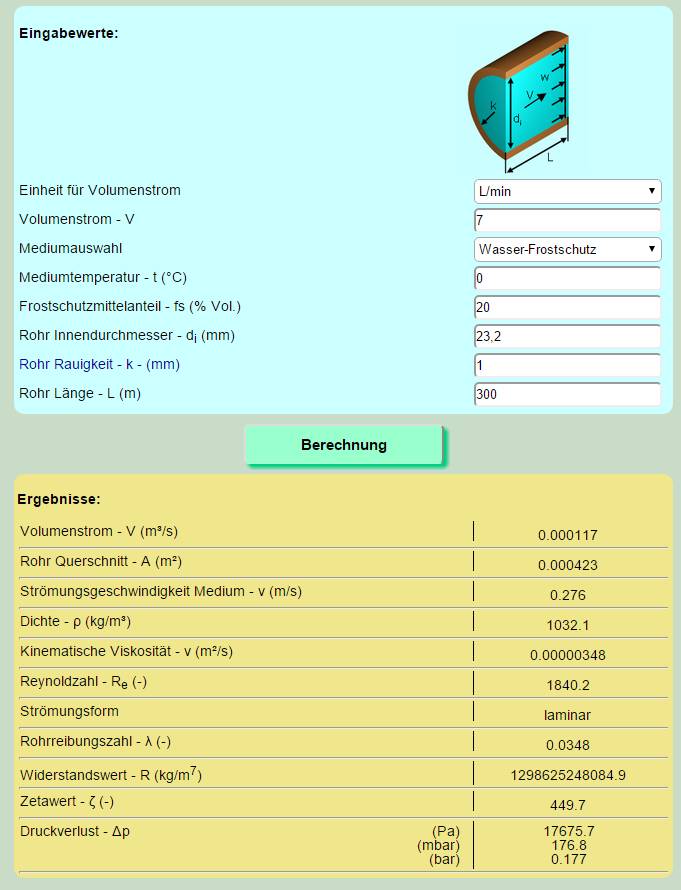

oder 3x  |
||
|
||

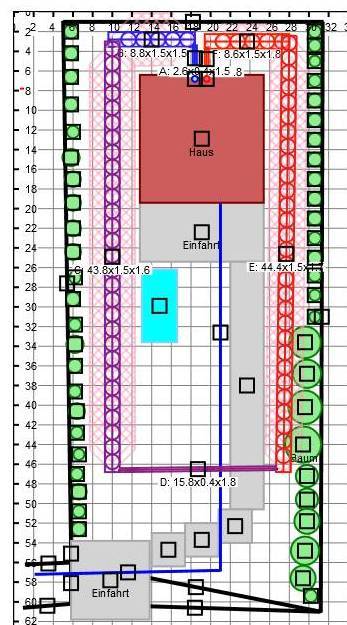

Erster Wurf des Kolli -  |
||
|
||
|
wird wegen druckverlust nicht mit x2 gehen |
||
|
||
|
schaut cool aus :) |
||
|
||
|
hi shelby,
hatten wir nicht schon gemeinsam grabenkollektor-varianten entworfen? |
||
|
||
|
Wir hatten schon mal damit begonnen, ja. |
||
|
||
|
Ich war gestern auf der Baustelle und habe das Thema Wanddurchführungen nochmals mit dem BM besprochen. RDS Durchführungen werden wir nur für die beiden Wasserzuleitungen verwenden, da diese wegen Frostgefahr tiefer im Erdreich liegen werden. Die Wanddurchdringungen für die 4-6 Erdkollektorrohre werden wir nachträglich und vermutlich ohne RDS Durchführungen herstellen. Der Keller an der Nord Seite des Hauses ist komplett erdberührt, mit Ausnahme des Bereiches vor dem Haustechnik / HWR Raum. Hier wollen wir ein grösseres (höheres) Fenster setzen und daher anböschen. Damit können wir die Kollorohre auch näher an der Oberfläche führen und somit die Gefahr von Wassereintritt mit Bitumenabdichtung im Aussenbereich vermeiden. Ggf ist auch ein Sammelschacht im Aussenbereich mit 2x DN40 Durchführungen möglich. Diese können wir auch nachträglich mit RDS Durchführungen versehen. |
||
|
||
|
klint alles sehr plausibel.

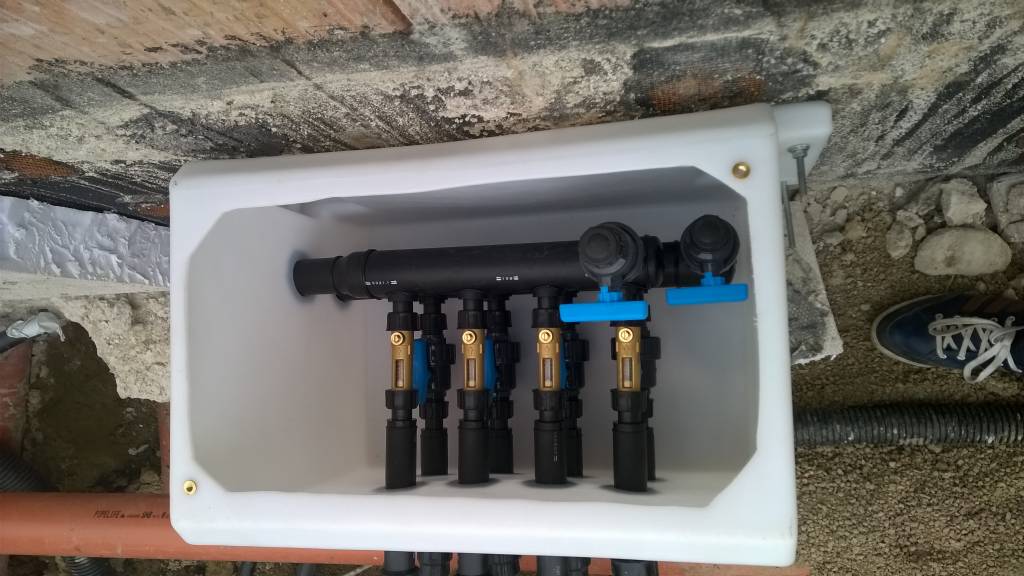

dein gelände steigt also nach norden an, keller steht im hang, aber technikraum wird abgeböscht? bei 3 kreisen könnte man sowas einbauen...
bei 2 kreisen würd ich reingehen. sind die ganzen bäume an der grenze bestand? |
||
|
||
|

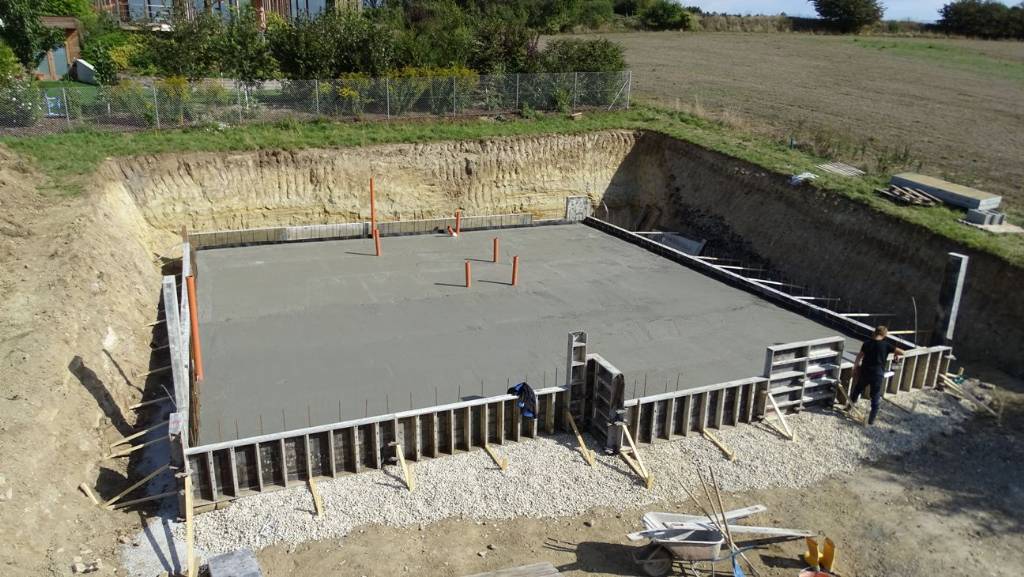

Sieht gut aus die Wanne. An der Ostgrenze Bestand und an der Westgrenze eine neu zu setzen Heck. Ich muss den Kolli aber umplanen. Im Osten ist nicht ausreichend Platz zwischen Auffahrt und Bäumen/Hecken |
||
|
||
|
gib doch den link her dann zeichne ich dir einen vorschlag... |
||
|
||
|
Danke dyarne - ich muss die Routenführung noch ein wenig umplanen. Regenwasserzysterne fehlt noch (die sollte auch irgendwo rechts Platz finden - auch die Wasserleitung von der Zysterne ins Haus mittig oben) und rechts neben der Strasse ist doch nicht so viel Platz als ich dachte, da wir hier eine Böschung haben. Spricht etwas dagegen die Slinkies schräg 30° (also fast vertikal) in die Baugrube zu legen? Dann erspare ich mir das Aufgraben rund ums Haus und komme weit genug weg von den Kellerwänden. Geologisch bedingt ist unsere Baugrube sehr breit (unten ~1,2-1,5m von der Grundplatte und oben bis zu 3m vom Haus weg).  |
||
|
||
|
Hygiene Pufferspeicher für Warmwasserbereitung - Die Preise der Warmwasserspeicher sind ja eklatant hoch. Bisher wurden mir 450-500l Hygienespeicher von den Heizis angeboten. Habt ihr Erfahrung mit dem verlinkten Warmwasserspeicher. Ist Edelstahl (V4A - der Gute) und sieht vernünftig aus. 600l inkl. Edelstahlwärmetauscher + 1x Solarwärmetauscher (als Option) schon gesehen um €1.194,- + €85,- Versand in Ö.
http://www.heizprofishop.at/HYGIENE-Pufferspeicher-PSW-II-600-L-mit-1-Solarregister |
||
|
||
|
Das heißt?? Bei meinem Heizi € 1600,- + Mwst. Natürlich teuer, aber meiner Meinung nach nicht eklatant hoch. |
