Hallo,

kalt ist es geworden und es wird aller Vorraussicht die nächsten Tage auch nicht viel wärmer. Heute wurde bei uns der Heizstart erreicht (<12°C/48h) und somit die Heizssaion eröffnet. Daher hier der passende Thread.

chrismo

31.1.2021 (#161)

< 1 2 ... 3 ... 7 8 9 10 ... 11 ... 19 20 21 >

Beitrag schreiben oder Werbung ausblenden?
Einloggen
Kostenlos registrieren [Mehr Infos]

score 1 · Answer 1 · 2021-01-31T12:19:00Z

Ende Dez - Ende Jan:

Sep-Okt: https://www.energiesparhaus.at/forum-erdwaerme-soletemperaturen-2020-21/59210_2#574525
Okt-Nov: https://www.energiesparhaus.at/forum-erdwaerme-soletemperaturen-2020-21/59210_3#578999
Nov-Dez: https://www.energiesparhaus.at/forum-erdwaerme-soletemperaturen-2020-21/59210_6#585185

(8kW Heizlast lt. EA, 2x300 RGK RGK [Ringgrabenkollektor], 207m² FBH+5m² WH, Innentemp. ~22,5°C)

Da wir niedrigere Sole-Temps als die meisten hier haben, sieht man schön, dass die meiste Wärmeenergie im Latentbereich gespeichert ist, wo Sole-Ein sehr lange konstant (knapp) über dem Gefrierpunkt bleibt.

score 1 · Answer 2 · 2021-02-01T15:06:00Z

Wärmequelle 1x400m
Durchschnittliche AT AT [Außentemperatur] - 1,5°C (48h Filterzeit)

KT-Pumpe:
Kältetr. ein 4,3°C
KT aus 0,9°C
Drehzahl der WQ-Pumpe 36%

Heizkreispumpe:
Vorlauftemp. 26,1°C
Rücklauftemp. 23,8°C
Pumpengeschw. Wärmetr. 43%
Volumenstrom 12,2l/m

Verdichter: 27 Hz
Raumtemperatur 22°C
beheizte Fläche: 200m²

score 1 · Answer 3 · 2021-02-02T12:24:00Z

Die 0°C KT ein sind erreicht

Wärmequelle 1x 400m dn40
Durchschnittliche AT AT [Außentemperatur] 0.1°C (24h)

KNV(Nibe) F-1155-6 PC EM

KT-Pumpe:
Kältetr. ein 0.0°C
KT aus -2.8°C
Drehzahl der WQ-Pumpe 45%

Heizkreispumpe:
Vorlauftemp. 30.1°C
Rücklauftemp. 27.8°C
Raumtemp. ~23°C
Pumpengeschw. Wärmetr. 63%
Volumenstrom 15.8l/m

Verdichter: 37 Hz

score 1 · Answer 4 · 2021-02-02T17:53:00Z

Bei uns ist es wieder wärmer und die 99m-TB freut sich:

AT: 8.5 IT: 22.1 AT_48h: 2.8
VL: 24.5 RL: 23.1 exVL: 24.4 VLsoll: 24.3 PCsoll: 22.4
SoleEin: 4.6 SoleAus: 2.4
WQ: 1 % WT: 49 % WT: 14.5 l/min
Kompr.: 19.9 Hz Ziel: 20.0 Hz Inverter: 27.7 C Relais: 7 Starts: 336
-358.5 GM
Spreizung: 1.4 P_th: 1417 W
P_ko: 205.1 W P_pu: 28.1 P_el 233.2 AZ: 6.075

Zwischendurch waren wir schonmal bei etwa 2/-1, aber die Sole kommt rasch wieder hoch.

score 1 · Answer 5 · 2021-02-08T22:52:00Z

Stress für die TB... bei uns sind die Temperaturen deutlich gefallen und ich habe zum ersten Mal seit Herbst 2019 (!) die Sperre auf 55 Hz rausgenommen (aktuell lasse ich maximal 75 Hz zu):

AT: -7.9 IT: 22.0 AT_48h: -1.9
VL: 29.8 RL: 25.2 exVL: 29.8 VLsoll: 29.4 PCsoll: 29.1
SoleEin: 1.0 SoleAus: -2.3
WQ: 48 % WT: 49 % WT: 14.7 l/min
Kompr.: 75.0 Hz Ziel: 76.0 Hz Inverter: 32.5 C Relais: 7 Starts: 336
-405.5 GM
Spreizung: 4.6 P_th: 4719 W
P_ko: 1005.9 W P_pu: 54.0 P_el 1060.0 AZ: 4.451

Ich habe die Sole-Ausgangs-Begrenzung wegen unserer gepfuschten Verpressung aktuell auf -5,5, was ja letztlich bedeutet, dass die WP WP [Wärmepumpe] zwischen -3 und -3,5 vom Gas geht. Mal sehen, ob das in den nächsten Tagen gut geht oder ob die WP WP [Wärmepumpe] in die Solebegrenzung läuft. Für die Nächte sind bis zu -16C angesagt (NAT: -12), mit Tageshöchstwerten um die NAT.

Deutlich tiefer als 0/-3 (was ja der Normpunkt ist) will ich die Sonde nicht fahren... aber den ZH will ich eigentlich auch nicht anwerfen. Ich bin gespannt... kurzzeitig (wobei die Frage ist, was genau kurzzeitig ist) kann man vermutlich auch tiefer gehen als -3 im Ausgang.

Bei tagelangem Dauerbetrieb mit 55 Hz hatten sich übrigens sehr stabil etwa 2,2/-1 eingespielt.

score 1 · Answer 6 · 2021-02-09T07:40:00Z

Wärmequelle 1x 400m dn40
Durchschnittliche AT AT [Außentemperatur] 1.3°C (48h)

KNV(Nibe) S-1155-6 PC EM

KT-Pumpe:
Kältetr. ein 5.0°C
KT aus 1.2°C
Drehzahl der WQ-Pumpe 35%

Heizkreispumpe:
Vorlauftemp. 24.3°C
Rücklauftemp. 23.1°C
Raumtemp. ~21°C
Pumpengeschw. Wärmetr. 70%
Volumenstrom 15.7l/m

Verdichter: 25 Hz

score 1 · Answer 7 · 2021-02-11T11:01:00Z

Wärmequelle 2*70m TB
Durchschnittliche AT AT [Außentemperatur] -6,8°C (mit teilweise bis zu -15° in den Nächten, NAT: -14°)

Nibe S-1155-6 PC

KT-Pumpe:
Kältetr. ein 4,9 °C
KT aus 1.4 °C
Drehzahl der WQ-Pumpe 43%

Heizkreispumpe:
Vorlauftemp. 31,3°C
Rücklauftemp. 28,1°C
Raumtemp. zw. 23 und 24 °C
Pumpengeschw. Wärmetr. 70% fix
Volumenstrom 15.9l/m

Verdichter: 51 Hz

score 1 · Answer 8 · 2021-02-11T11:38:00Z

@Chris: Wie hoch ist deine Heizlast in etwa?

Hier sieht man gut, wie 2x70m deutlich höhere Soletemperaturen liefern als meine 1x99m, wobei sich die Temperaturen auch schon wieder ein Stück erholt haben (Durchschnitt der letzten 48h jetzt bei -7,1C):

AT: -3.6 IT: 22.2 AT_48h: -7.1
VL: 27.8 RL: 25.1 exVL: 27.9 VLsoll: 27.7 PCsoll: 27.4
SoleEin: 1.8 SoleAus: -1.2
WQ: 25 % WT: 49 % WT: 14.6 l/min
Kompr.: 45.0 Hz Ziel: 45.0 Hz Inverter: 30.3 C Relais: 7 Starts: 336
-406.6 GM
Spreizung: 2.7 P_th: 2751 W
P_ko: 517.7 W P_pu: 37.5 P_el 555.2 AZ: 4.954

Heizlast liegt bei 5700W bei NAT -12C, wobei die Maschine in der vorletzten Nacht bei -15,3C mit 75 Hz etwa 4700W geliefert hat und damit den Bedarf decken konnte. Sole_aus ging dabei runter auf -2,5, Sole_ein war bei +0,5.

score 1 · Answer 9 · 2021-02-11T11:47:00Z

..
JanRi schrieb: Hier sieht man gut, wie 2x70m deutlich höhere Soletemperaturen liefern als meine 1x99m

nicht so pauschalieren...

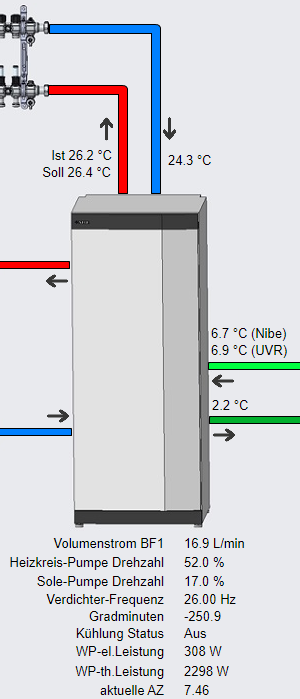

meine 1x100m TB hält sich auch noch ganz gut:

Aber bei uns kommt die Kältewelle erst seit gestern so halbwegs an,
und Heizlast hab ich auch wesentlich weniger
Gestern Nacht -6°C
Aktuell -4°C mit Sonne

score 1 · Answer 10 · 2021-02-11T12:15:00Z

Wärmequelle 1x 400m dn40
Durchschnittliche AT AT [Außentemperatur] -3.2°C (24h)

KNV(Nibe) F-1155-6 PC

KT-Pumpe:
Kältetr. ein 2.0°C
KT aus -1.6°C
Drehzahl der WQ-Pumpe 99% (Auto)

Heizkreispumpe:
Vorlauftemp. 30.1°C
Rücklauftemp. 25.0°C
Raumtemp. 23.5°C
Pumpengeschw. Wärmetr. 55%
Volumenstrom 13.3l/m

Verdichter: 68 Hz

Gebäude:
Beheizte Fläche: 311 m²
FBH, BKA, Wandheizung
KWL

Ich denke in den letzten und Nächsten Tagen wird WP WP [Wärmepumpe] noch ein bisschen was zu tun haben.
Sole-Aus war mein niedrigster Wert heute Nacht -2.40°C.

score 1 · Answer 11 · 2021-02-11T12:26:00Z

..
JanRi schrieb: @Chris: Wie hoch ist deine Heizlast in etwa?

6,8kW ca.

Meine Bohrung hat zw. 7 und 55m Grundwasser (angeblich sogar eine Grundwasserströmmung). Inwieweit sich das auf die Sole Temperaturen auswirkt, kann ich erst in 1-2 Jahren sagen, da wir erst im Januar eingezogen sind. Aber die Sonde hat auch schon im Herbst das Estrich Ausheizen verkraften müssen. Die WP WP [Wärmepumpe] hat seit Sep. ca. 9700kWh erzeugt.
Dafür halten sich die Soletemperaturen ganz gut.

In der Nacht bei - 15 C lief sie um die 70Hz.
Sole-Ein war dabei bei 3,6 °C.

score 1 · Answer 12 · 2021-02-12T10:15:00Z

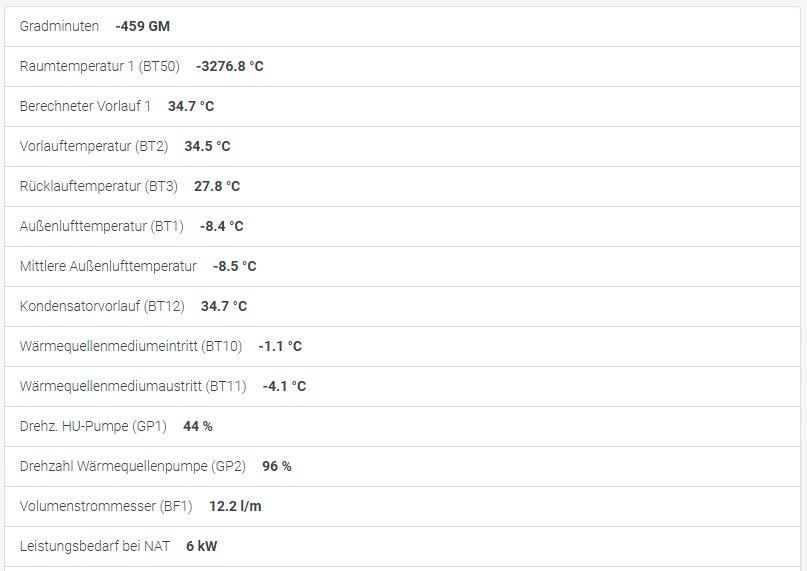

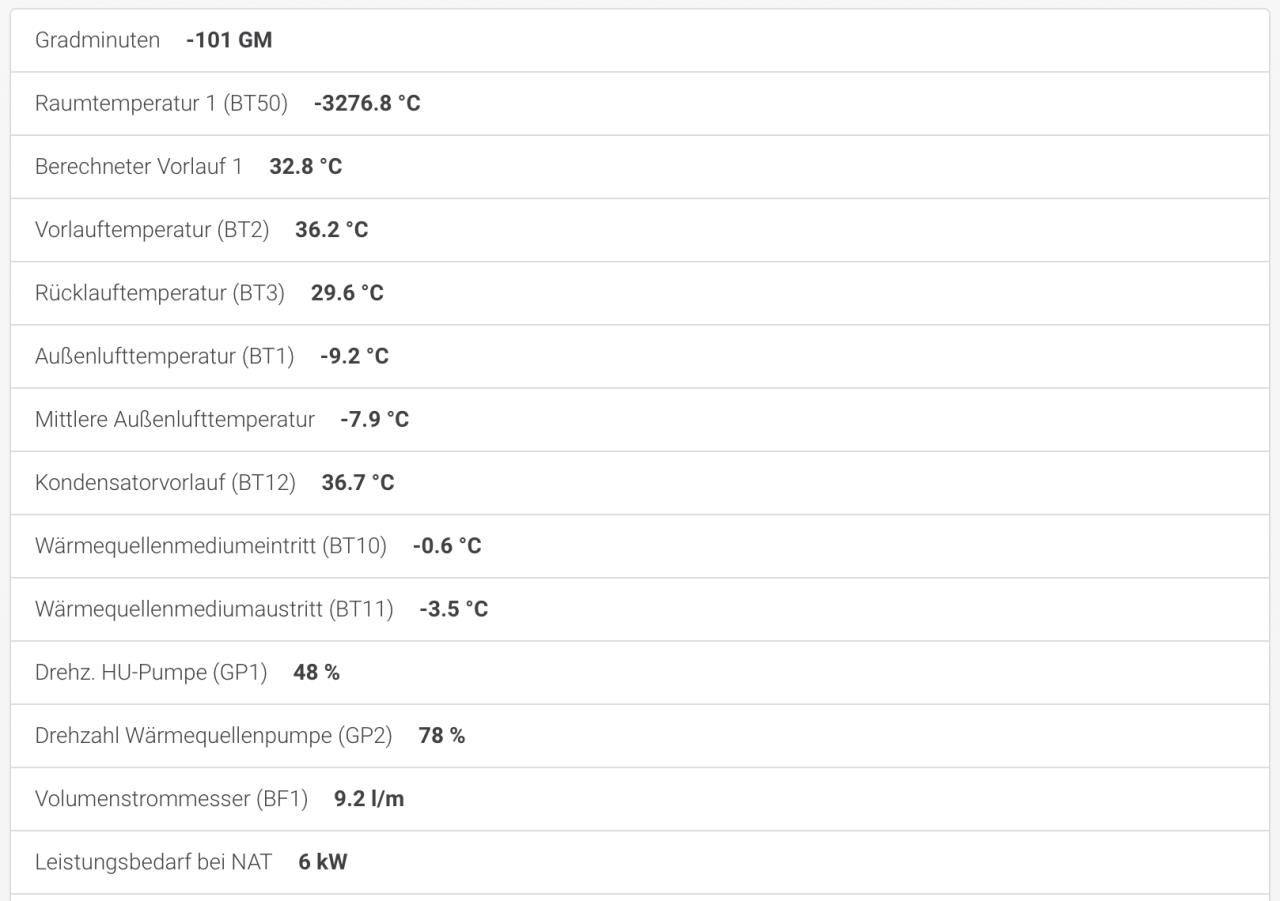

Gerade siehts bei uns so aus...:

Wird kritisch eurer Erfahrung nach? Heizstab ist eigentlich deaktiviert, Solegrenze ist mit -6°C eingestellt.

score 1 · Answer 13 · 2021-02-12T10:32:00Z

Passt schon. Hab KT MIN AUS bei -6.5, das langt bei mir und funktioniert auch.
Bei mir aktuell -3.8/-0.8 bei 30.7 VL VL [Vorlauf].
Ist aber auch richtig frisch hier, am Morgen -10°C, jetzt -7°C.

EDIT: Jetzt sehe ich es erst, fast 35°C VL VL [Vorlauf] und diese enorme Spreizung zum Rücklauf? Na bumm. So unterschiedlich laufen die Systeme, ich fahre eine Spreizung von 3K.
lgL

score 1 · Answer 14 · 2021-02-12T11:10:00Z

Wärmequelle 2x 300m DN32
Durchschnittliche AT AT [Außentemperatur] -6,2°C (48h)
Aktuelle Aßentemperatur -8°C (in der Nacht -15°C)

KT-Pumpe:
Kältetr. ein -0,3°C
KT aus -2,9°C
Drehzahl der WQ-Pumpe 66%

Heizkreispumpe:
Vorlauftemp. 29,1°C
Rücklauftemp. 25,4°C
Raumtemp. 22,8°C
Pumpengeschw. Wärmetr. 45%
Volumenstrom 12,8l/min

Verdichter: 55Hz

Gebäude:
FBH (225m²) + Whz (30m²) + BKA Treppenhaus
KWL

Wir wohnen jetzt den ersten Winter im Haus und man merkt sehr gut, dass das Erdreich noch nicht komplett am Kollektor anliegt. Wenn es untertags 5-6°C hat wie vor ein paar Tagen, dann ist Sole ein schnell wieder bei +1°C.
Durchfluss WT ist in den letzten paar Wochen m 0,4l/min ca gefallen. Habe zwar einen Schlammabscheider, aber vielleicht ist im Sieb etwas drin.
Sole Sieb gehört auch dringend mal gereinigt, aber das ist so schön überdämmt ..

score 1 · Answer 15 · 2021-02-12T11:11:00Z

Wärmequelle 1x 400m dn40
Durchschnittliche AT AT [Außentemperatur] -6.3°C (24h)

KNV(Nibe) F-1155-6 PC

KT-Pumpe:
Kältetr. ein 1.7°C
KT aus -2.0°C
Drehzahl der WQ-Pumpe 100% (Auto)

Heizkreispumpe:
Vorlauftemp. 30.5°C
Rücklauftemp. 25.3°C
Raumtemp. 24.1°C
Pumpengeschw. Wärmetr. 55%
Volumenstrom 13.3l/m

Verdichter: 72 Hz

Gebäude:
Beheizte Fläche: 311 m²
FBH, BKA, Wandheizung
KWL

Meine niedrigsten Werte in der Nacht waren Sole-Ein: 1.50°C und Sole-Aus: -2.40°C.
Ich glaube es ist ein gutes Zeichen das ich noch bei Sole-Ein im Plusbereich bin, bei uns hatte es auch um 7:00 Uhr -10.6 °C.
Jetzt scheint bei uns die Sonne bei -5.1°C, was auch die etwas höhere Innentemperatur erklärt.

score 1 · Answer 16 · 2021-02-12T15:20:00Z

Wärmequelle TB, 1x160m, duplex, DN32
Durchschnittliche AT AT [Außentemperatur] -7.3°C (24h) ❄️

KNV(Nibe) F-1155-6 PC

KT-Pumpe:
Kältetr. ein +6.2°C
KT aus +2.3°C
Drehzahl der WQ-Pumpe 17% (Auto)

Heizkreispumpe:
Heizkreis 1 (Heizkörper)
Vorlauftemp. 33.7°C
Rücklauftemp. 28.4°C
Raumtemp. 24.5°C

Heizkreis 2 (FBH)
Vorlauftemp. 28.4°C
Rücklauftemp. 27.1°C
Raumtemp. 24.5°C

Pumpengeschw. Wärmetr. 50% (fix)
Volumenstrom 9.5l/m

Verdichter: 38 Hz

Gebäude:
Heizkörper (100m²), FBH(180m²), Wandheizung, KWL

score 1 · Answer 17 · 2021-02-12T17:09:00Z

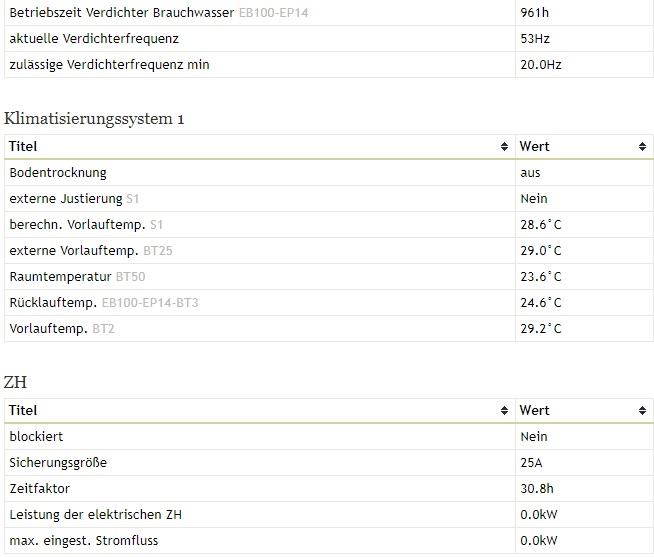

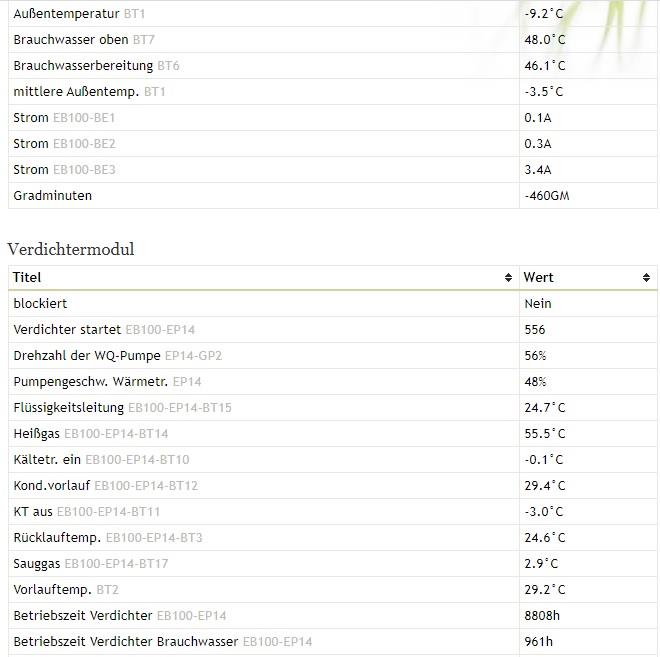

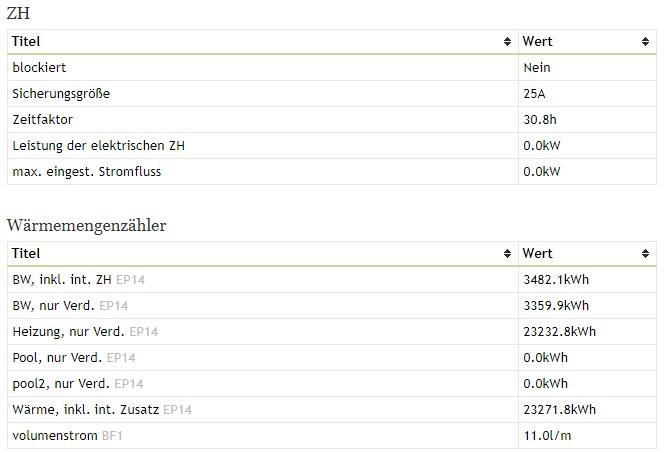

bei uns schauts so aus...
Nibe 1255-6

ca. 300m2 beheizte Fläche inkl. Keller.
2x300/32 Rohr
Der Bremsfallschirm (Latentwärme) ist aktiv.
Sole ein sehr stabil um die 0°C

score 1 · Answer 18 · 2021-02-12T19:11:00Z

..
Lindenwirzt schrieb: Jetzt sehe ich es erst, fast 35°C VL VL [Vorlauf] und diese enorme Spreizung zum Rücklauf? Na bumm. So unterschiedlich laufen die Systeme, ich fahre eine Spreizung von 3K.

liegt hoffentlich daran dass es ein Neubau (50er Ziegel) im ersten Winter ohne Fassade ist :)

Zum Zeitpunkt des Screenshots ist der Vorlauf aber auch gerade hochgegangen und der Rücklauf hat sich noch nicht angepasst.. aktuell siehts so aus:

score 1 · Answer 19 · 2021-02-12T19:23:00Z

Bei unserer Sonde sieht man deutlich, wie stark die Temperaturen wieder hochkommen, wenn mal etwas weniger Last ist. Ein kalter (-5), aber sehr sonniger Tag mit teilweise unter 30 Hz Kompressorfrequenz wirkt bis in den Abend nach:

AT: -7.1 IT: 22.2 AT_48h: -7.7
VL: 27.5 RL: 24.8 exVL: 27.6 VLsoll: 27.7 PCsoll: 27.8
SoleEin: 2.9 SoleAus: -0.8
WQ: 13 % WT: 49 % WT: 14.6 l/min
Kompr.: 45.1 Hz Ziel: 45.0 Hz Inverter: 29.9 C Relais: 7 Starts: 336
-395.6 GM
Spreizung: 2.7 P_th: 2751 W
P_ko: 511.0 W P_pu: 32.3 P_el 543.2 AZ: 5.063
EZ Kompressor: 4479.4 KWh EZ Pumpen: 719.3 KWh P_ko_mean: 500 W ZH: 0

Am frühen Morgen waren wir bei -14,4C und 80 Hz und Sole_aus bei -2,9. Da war die AZ dann gut unter 5, irgendwo um 4,5 herum. Auch das ist ein weiteres Argument, den Baugrubenkollektor wirklich mit an die WP WP [Wärmepumpe] zu hängen.

score 1 · Answer 20 · 2021-02-14T09:32:00Z

Wärmequelle 2x 300m DN32
Durchschnittliche AT AT [Außentemperatur] -9,9°C(48h)
Aktuelle Außentemperatur -16°C

KT-Pumpe:
Kältetr. ein -0,5°C
KT aus -3,5°C
Drehzahl der WQ-Pumpe 71%

Heizkreispumpe:
Vorlauftemp. 30,3°C
Rücklauftemp. 25,2°C
Raumtemp. 22,5°C
Pumpengeschw. Wärmetr. 45%
Volumenstrom 12,5l/min

Verdichter: 67Hz

Gebäude:
FBH (225m²) + Whz (30m²) + BKA Treppenhaus
KWL

Der Kollektor ist auf -4°C/-1°C ausgelegt und noch nicht ganz dort angekommen.
unser Keller ist mit 19°C in der Berechnung berücksichtigt ,tatsächlich hat er aber 22°C und kälter wird er auch nicht.

score 1 · Answer 21 · 2021-02-14T09:53:00Z

Wärmequelle 400m DN40
Durchschnittliche AT AT [Außentemperatur] -7,1°C(48h)
Aktuelle Außentemperatur -6,4°C

KT-Pumpe:
Kältetr. ein 4,5°C
KT aus 0,7°C
Drehzahl der WQ-Pumpe 31%

Heizkreispumpe:
Vorlauftemp. 26,1°C
Rücklauftemp. 24,3°C
Raumtemp. 21,5°C
Pumpengeschw. Wärmetr. 65%
Volumenstrom 12,8l/min

Verdichter: 24Hz

Gebäude:
150m² beheizte Fläche, HWB 18
WH (100m²) + FBH (15m²) + KWL

KTein hält sich bei mir noch erstaunlich gut. Bei mir sind die letzten 15-20m am warmen Ende des Kollektors durch eine Geländeanschüttung wahrscheinlich so mit zusätzlich 3-4m Abbruchmaterial überdeckt. Liegt es alleine daran, dass KTein noch verhältnissmäßig hoch ist?
