Erdwärme Soletemperaturen 2020/21

< 1 2 ... 3 ... 6 7 8 9 ... 10 ... 19 20 21 >

Hallo,

kalt ist es geworden und es wird aller Vorraussicht die nächsten Tage auch nicht viel wärmer. Heute wurde bei uns der Heizstart erreicht (<12°C/48h) und somit die Heizssaion eröffnet. Daher hier der passende Thread.

chrismo

31.1.2021 (#161)

< 1 2 ... 3 ... 6 7 8 9 ... 10 ... 19 20 21 >

Beitrag schreiben oder Werbung ausblenden?
Einloggen
Kostenlos registrieren [Mehr Infos]

score 1 · Answer 1 · 2021-01-15T23:59:00Z

Wärmequelle 2x 300m dn32 Durchschnittliche AT AT [Außentemperatur] - 4°C (48h
Aktuelle Temperatur - 6°C

KNV(Nibe) F-1255-6 PC

KT-Pumpe:
Kältetr. ein 1.0°C
KT aus - 2.0°C
Drehzahl der WQ-Pumpe 45%

Heizkreispumpe:
Vorlauftemp. 28.0°C
Rücklauftemp. 24.6°C
Raumtemp. 22.5°C
Pumpengeschw. Wärmetr. 35%
Volumenstrom 10.1l/m

Verdichter: 44 Hz

Gebäude:
Beheizte Fläche: 184 m²
FBH, Wandheizung
KWL noch nicht in Betrieb
Graben auf der warmen Seite nicht mal halb überdeckt (kommt 2021 jetzt mit dem Garten endlich)

Wir sind seit Weihnachten nicht mehr im Plus gewesen. Auch nicht tagsüber. (Bayerischer Wald) Dafür bin ich wirklich zufrieden. Aktuell dödelt die Wärmepumpe so mit 3kW Wärmeleistung dahin.

Sole EIN ist ohne vollständig überdeckten Graben nicht anders zu erwarten hält sich aber trotz den frostigen Temperaturen wacker. Unser Graben ist auch nicht zu üppig ausgelegt. (mehr Platz war einfach nicht und in die Tiefe war Dank Granit nichts mehr zu machen 😄) Wir können also nicht klagen.

score 1 · Answer 2 · 2021-01-16T14:02:00Z

Wenn die Last etwas geringer wird (42 Hz, um 2800W) gehen die Temperaturen sofort wieder hoch... ich interpretiere das schon als ein Indiz dafür, dass der Wärmeübergang nicht ganz so toll ist, während der Fels um die Sonde noch längst nicht ausgekühlt ist.

AT: -0.1 IT: 22.0 AT_48h: 0.0
VL: 27.0 RL: 24.2 exVL: 27.0 VLsoll: 27.1 PCsoll: 26.2
SoleEin: 2.9 SoleAus: -0.3
WQ: 17 % WT: 49 % WT: 14.6 l/min
Kompr.: 42.0 Hz Ziel: 42.0 Hz Inverter: 29.5 C Relais: 7 Starts: 336
-404.5 GM
Spreizung: 2.8 P_th: 2853 W
P_ko: 466.7 W P_pu: 33.3 P_el 500.0 AZ: 5.705

score 1 · Answer 3 · 2021-01-16T19:08:00Z

Wärmequelle 2x300m DN32
Durchschnittliche AT AT [Außentemperatur] -2.1°C (48h Filter)

KT-Pumpe:
Kältetr. ein 1,5°C
KT aus -1,8°C
Drehzahl der WQ-Pumpe 49%

Heizkreispumpe:
Vorlauftemp. 30.2°C
Rücklauftemp. 26.7°C
Pumpengeschw. Wärmetr. 34%
Volumenstrom 11.9l/m

Verdichter: 46 Hz
Beheizte Fläche: 200 qm
Raumtemperatur: 22.8°C

score 1 · Answer 4 · 2021-01-17T11:22:00Z

Hier eine 120m TB bei der die Verpressung auch eher etwas fragwürdig ausgefüht wurde (eher Konsistenz von festem Lehm als Beton...). Außerdem ist meine Dämmung wohl nicht ganz so gut wie bei einigen hier.

Wärmequelle 120m Duplex TB
Durchschnittliche AT AT [Außentemperatur] -1.7°C (48h Filter)

KT-Pumpe:
Kältetr. ein 4.6°C
KT aus 1.1°C
Drehzahl der WQ-Pumpe 47% (20l/m)

Heizkreispumpe:
Vorlauftemp. 30.1°C
Rücklauftemp. 26.4°C
Pumpengeschw. Wärmetr. 43%
Volumenstrom 12.3l/m

Verdichter: 43 Hz
Beheizte Fläche: 146 qm
Raumtemperatur: 22.5°C

score 1 · Answer 5 · 2021-01-17T11:27:00Z

..
PhilippM schrieb: KT-Pumpe:
Kältetr. ein 4.6°C
KT aus -1,1°C
Drehzahl der WQ-Pumpe 47%

Die hohe Spreizung bei recht hoher Drehzahl der Pumpe wundert mich bei einer Duplex-TB. Das spricht für einen hohen Widerstand oder ein zugesetztes Filtersieb (hat das schonmal jemand sauber gemacht?).

Bei aktuell 49 Hz habe ich bei 17% WQ eine Spreizung von 3,5K, bei dir sind es 5,5K bei 47%. Deine Bohrung ist mit 120m zwar 20% tiefer, aber das sind dann ja auch "nur" 20% mehr Rohr. Etwas mehr Spreizung bei gleicher Pumpenleistung oder etwas mehr Pumpenleistung bei gleicher Spreizung wäre verständlich, aber das ist sehr viel mehr.

score 1 · Answer 6 · 2021-01-17T11:30:00Z

Hehe, hab das schon ausgebessert... Hatte das Post oben kopiert und meine Werte eingetragen und dabei vergessen das "-" heraus zu nehmen :D

score 1 · Answer 7 · 2021-01-17T11:39:00Z

Moin,

hier nahe Berlin im märkischen Sand sieht es eher frisch im Boden aus:

Wärmequelle: 95m Wendegraben mit 3x190m DN40 in 1m und 1,8m Tiefe
Durchschnittliche AT AT [Außentemperatur] -1.2°C (24h Filter)

KT-Pumpe:
Kältetr. ein 1.7°C
KT aus -1.3°C
Drehzahl der WQ-Pumpe 1%

Heizkreispumpe:
Vorlauftemp. 29°C
Rücklauftemp. 24.8°C
Pumpengeschw. Wärmetr. 35%
Volumenstrom 10l/m

Verdichter: 44 Hz
Beheizte Fläche: 170 qm
Raumtemperatur: 22°C

Gruss
Kristian

score 1 · Answer 8 · 2021-01-18T19:17:00Z

DN40, 400m in ca 2m Tiefe
Zentralraum NOE

VL: 28,5 RL: 24,3
RT: 23,3
AT: -0,6

SoleEin: 2,7 SoleAus: -0,4
WQ: 66% bei 23,8L (kommt mir sehr hoch vor) 0,5bar
WT: 45% bei 12,2L und 50Hz.

beheizt werden ca 290qm (Keller inkludiert)

score 9 · Answer 9 · 2021-01-19T11:15:00Z

Wärmequelle 2x 300m dn32 RGK RGK [Ringgrabenkollektor]
Durchschnittliche AT AT [Außentemperatur] 0.1°C (24h)

KT-Pumpe:
Kältetr. ein 1.8°C
KT aus -1.2°C
Drehzahl der WQ-Pumpe 38%

Heizkreispumpe:
Vorlauftemp. 26.0°C
Rücklauftemp. 23.3°C
Raumtemp. 22.9°C
Pumpengeschw. Wärmetr. 50%
Volumenstrom 11.8l/m

Verdichter: 35 Hz

Stromverbrauch aktuell mit Steuerspannung 440W
Wärmeerzeugung 2220W
ergibt eine AZ von 5,05

FBH, BKA, Wandheizung

Solefilter gehört mal gereinigt

Beheizte Fläche: 3 Geschosse mit innen ca je 75m2 also 225m2(ohne Garage, Fbh hier deaktiviert)

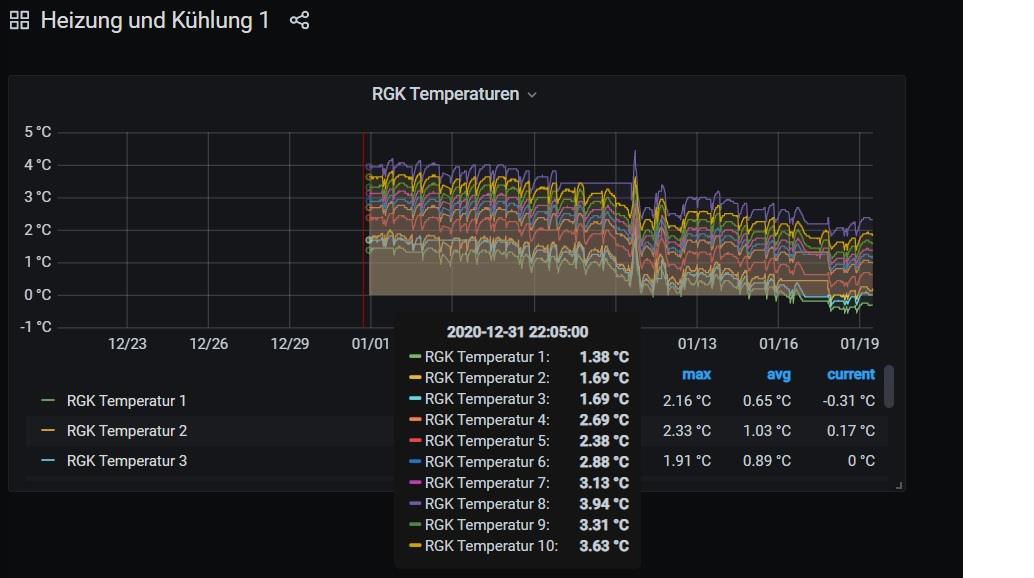

Hier ein paar Kurven von meinen 10 STK 1Wire Sensoren die am Kollektor entlang montiert sind! Hab ich seit kurzen online. Man sieht immer schön das WW WW [Warmwasser] Bereiten.
Wieviel Toleranz die haben, weiss ich nicht.Hab sie zwar grob selektiert aber haben sicher Abweichungen! Ka. warum vor der Gartenhütte und vorm Pool bei Fühler 8 die Temperatur am höchsten ist! Entweder guter Grund oder weil über 9 und 10 eine leichte Erd und dann Schotterschicht ist, zwecks Regenwassereinleitung von der Terrassenüberdachung(bei 1 und 2 auch aber die ist nicht angeschlossen)

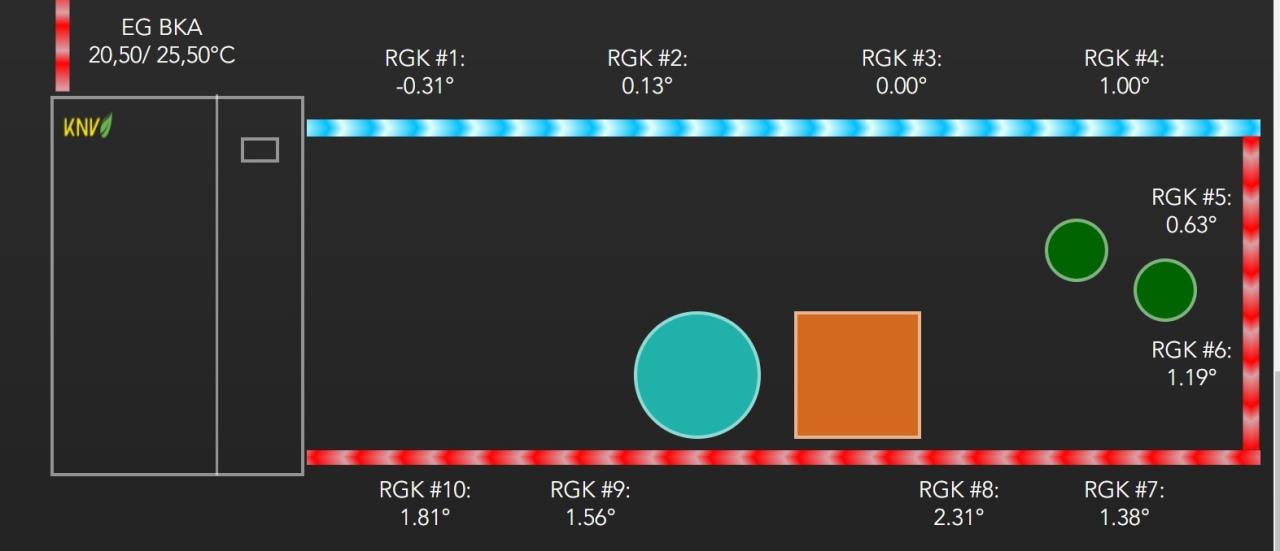

das wird meine Visu(edomi):

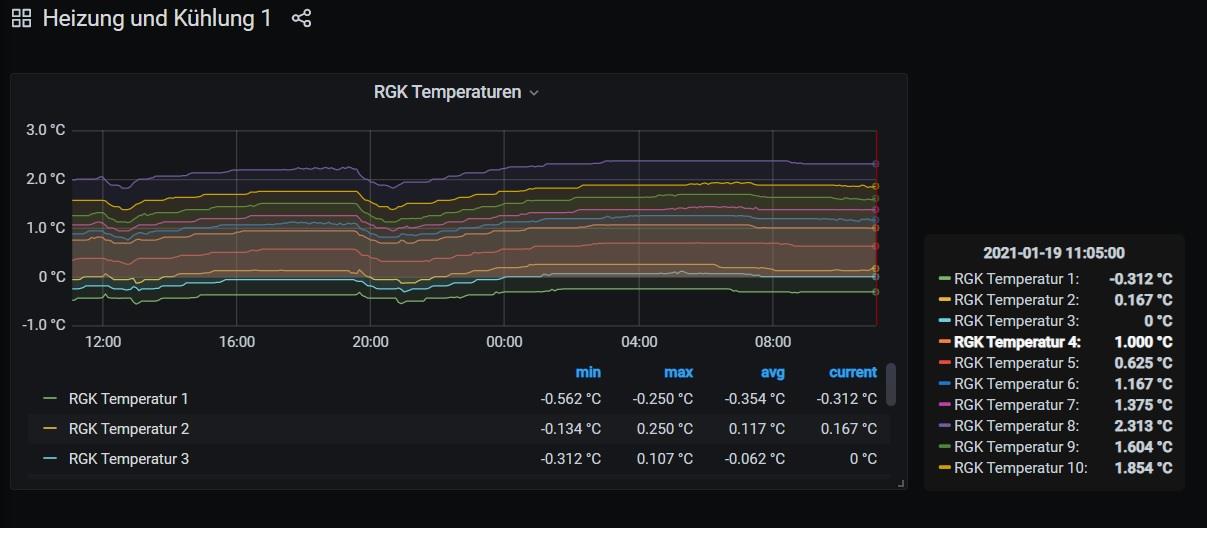

und meine Grafana Logs:

interessant auch für @dyarne

8

score 1 · Answer 10 · 2021-01-19T11:29:00Z

Was sind denn das für 1wire Fühler und wie hast du die montiert?

score 1 · Answer 11 · 2021-01-19T12:04:00Z

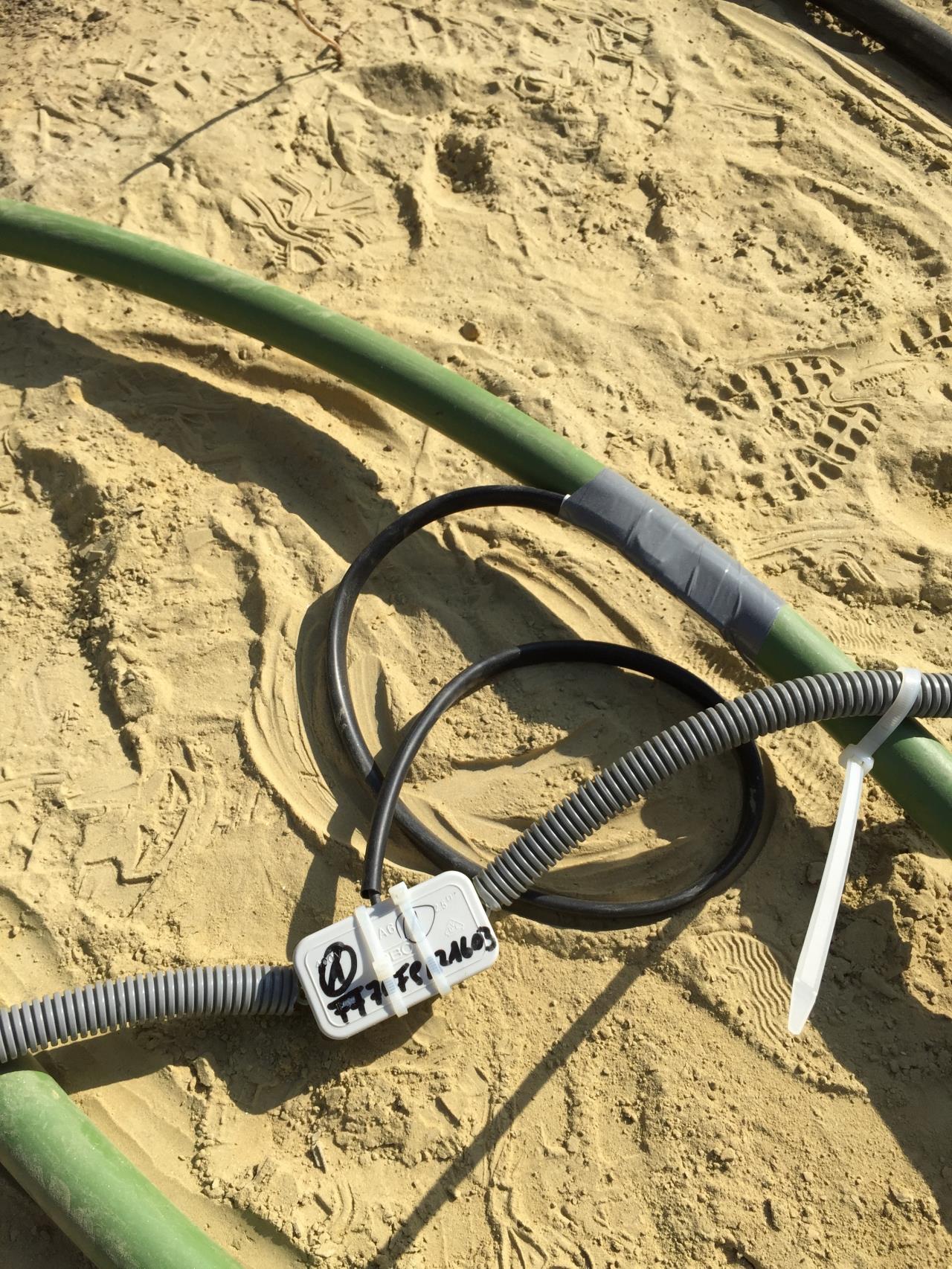

stinknormale 1 wire sensoren. Dose mit Obo Gel ausgegossen! Sensoren wurden einfach an ein Kollektorrohr geklebt!

score 1 · Answer 12 · 2021-01-24T09:28:00Z

Wärmequelle 2x300m dn32 Durchschnittliche AT AT [Außentemperatur] 0,4°C (48h Filterzeit)
KT-Pumpe:
Kältetr. ein 4,1°C
KT aus 0,7°C
Drehzahl der WQ-Pumpe 51%

Heizkreispumpe:
Vorlauftemp. 30, 1°C
Rücklauftemp. 26,9°C
Pumpengeschw. Wärmetr. 50%
Volumenstrom 12,5l/m

Verdichter: 35 Hz
Bin echt zufrieden mit dem Kollektor! Sind bis heute nicht wirklich unter 4°C Sole-Ein gekommen, obwohl es die Anfang-Mitte jänner echt sehr kalt war.

score 1 · Answer 13 · 2021-01-25T07:46:00Z

Heute Morgen, nach einem sehr warmen Tag gestern:
AT: -12,7°
mittlere AT AT [Außentemperatur]: -6,8°
KT ein: 1,3°
KT aus: -1,9°

Im November und Dezember gab es jeweils zwei kalte Wochen, vom 26.12.-13.1. waren die Temperaturen durchgehend im Minus, mittlere AT AT [Außentemperatur] (24-Stundenmittel) lag zwischen -10° und -13,2°.

Kurzfristig in die Tiefe gezogen wurden die Soletemperaturen von den (drohenden) Stromausfällen, weil wir im Vorfeld quasi auf Vorrat geheizt und WW WW [Warmwasser] erzeugt haben.

score 1 · Answer 14 · 2021-01-25T08:29:00Z

Bei euch wär es mir zu kalt 🥶 (also draußen 😀)

score 1 · Answer 15 · 2021-01-25T08:44:00Z

Wärmequelle 1x 400m dn40
Durchschnittliche AT AT [Außentemperatur] 2.6°C (24h)

KNV(Nibe) F-1155-6 PC

KT-Pumpe:
Kältetr. ein 3.8°C
KT aus 0.5°C
Drehzahl der WQ-Pumpe 63%

Heizkreispumpe:
Vorlauftemp. 26.9°C
Rücklauftemp. 23.6°C
Raumtemp. 22.5°C
Pumpengeschw. Wärmetr. 55%
Volumenstrom 13.3l/m

Verdichter: 48 Hz

Gebäude:
Beheizte Fläche: 311 m²
FBH, BKA, Wandheizung
KWL

Ich denke ich komme gut durch den Winter.

score 1 · Answer 16 · 2021-01-25T13:18:00Z

..
bloom schrieb: Bei euch wär es mir zu kalt 🥶 (also draußen 😀)

Nicht doch, da kann man wunderschöne Iglus bauen, die sind dann besonders energieeffizient 😉

score 1 · Answer 17 · 2021-01-30T19:12:00Z

Durch die warmen Temperaturen (24h-AT: 5,7°C) hat sich meine Sonde ziemlich schnell wieder erholt.
Bin nun auf schon wieder Sole-Ein 8,4°C bei 20Hz 😊

würd mich interessieren wies bei @Bloom aussieht?!
Dein RGK RGK [Ringgrabenkollektor] war ja quasi ganzen Winter bisher ziemlich ähnlich unterwegs wie meine TB

score 1 · Answer 18 · 2021-01-30T19:44:00Z

Macht gerade WW WW [Warmwasser] mit 55hz und ist bei 6/2 also er macht was er soll.

score 1 · Answer 19 · 2021-01-30T20:12:00Z

Spitze 👏

und na bitte, da zahlen sich ja die 5000EUR Aufpreis für die TB richtig aus 😅
In den letzten 1-2 Wintermonaten performt die Bohrung nun doch um knapp 1,5°C besser.
In ca. 1200Jahren hab ich die Mehrkosten wieder hereingeholt 😉

score 1 · Answer 20 · 2021-01-30T21:02:00Z

..
Pedaaa schrieb: In ca. 1200Jahren hab ich die Mehrkosten wieder hereingeholt

Na, dann vergleich's doch einfach mit unseren Soletemperaturen, da brauchst du nur 300 Jahre

score 1 · Answer 21 · 2021-01-31T12:19:00Z

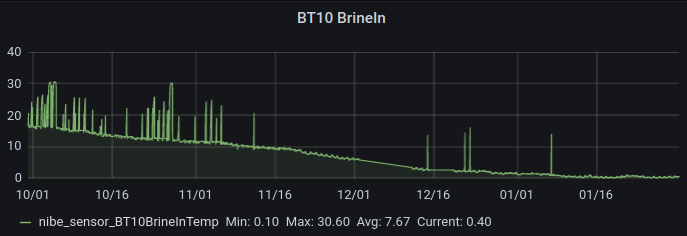

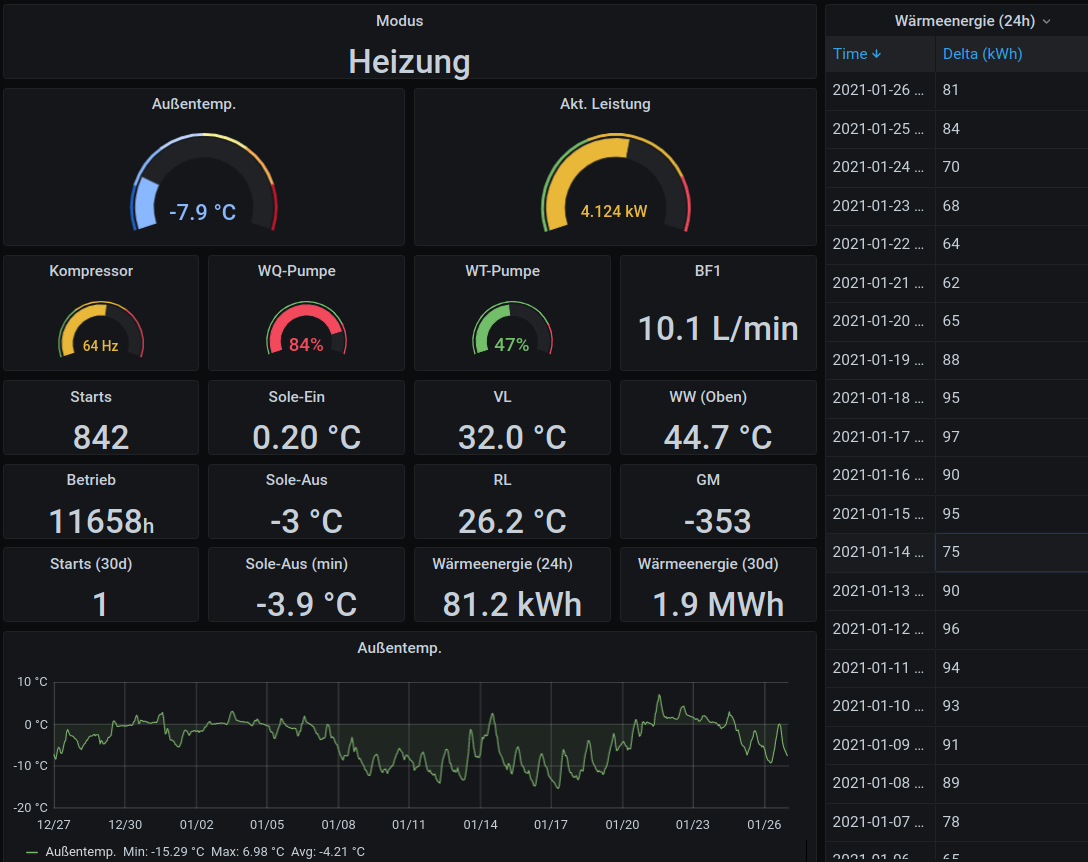

Ende Dez - Ende Jan:

Sep-Okt: https://www.energiesparhaus.at/forum-erdwaerme-soletemperaturen-2020-21/59210_2#574525
Okt-Nov: https://www.energiesparhaus.at/forum-erdwaerme-soletemperaturen-2020-21/59210_3#578999
Nov-Dez: https://www.energiesparhaus.at/forum-erdwaerme-soletemperaturen-2020-21/59210_6#585185

(8kW Heizlast lt. EA, 2x300 RGK RGK [Ringgrabenkollektor], 207m² FBH+5m² WH, Innentemp. ~22,5°C)

Da wir niedrigere Sole-Temps als die meisten hier haben, sieht man schön, dass die meiste Wärmeenergie im Latentbereich gespeichert ist, wo Sole-Ein sehr lange konstant (knapp) über dem Gefrierpunkt bleibt.
