DC-Leitungen im Leerrohr unter der Erde

Hallo Leute,

was ist an dem Thema dran, dass man DC-Leitungen nicht in einem Leerrohr unter der Erde verlegen soll weil es durch Kondensat dazu kommen kann, dass die Leitung ständig im Wasser liegt und irgendwann die Leckströme zu groß werden bzw. es zu Durchschlägen etc... kommt?

Muss gestehen ich hätte mir da jetzt keine großen Gedanken gemacht, wurde aber darauf aufmerksam gemacht und kann es nachvollziehen aufgrund der höheren Spannungen.
Gibt auch einige Beiträge dazu im Internet - soll auch schon nach einiger Zeit zu Problemen und gerichtlichen Verfahren geführt haben... große Solarparks sollen davon auch betroffen gewesen sein?

War das ein Thema früher und sind die DC Kabel heutzutage besser aufgebaut? (ist das die DIN EN 50618?).

MSC1	19.2.2023 (#2)

MSC1	19.2.2023 (#5)

MSC1	23.2.2023 (#12)

Beitrag schreiben oder Werbung ausblenden?
Einloggen
Kostenlos registrieren [Mehr Infos]

Nächstes Thema: PV auf Pergola

score 1 · Answer 1 · 2023-02-19T14:53:13Z

es gibt spezielle für Erdverlegung von Centrovox. Es ist nicht gut, wenn die die ganze Zeit zb auch in einen Schlauch im Kondenswasser unter der Erde liegen

score 1 · Answer 2 · 2023-02-19T17:40:57Z

Welches ist das genau? Erdverlegbar steht ja zB da auch dabei:
https://www.kbe-elektrotechnik.com/produkte/solarleitungen/kbe-solar-db/

score 1 · Answer 3 · 2023-02-19T19:51:21Z

schaut gut aus.

Ja laut Centrovox sind die Betaflam Kabel grundsätzlich alle erdverlegbar wie dieses
BETAflam® Solar 125 flex WR WR [Wechselrichter] 1500(von Studer)
das schreibt auch der Suntastic hin und der kauft dort.
Und dann hätte er noch Spezialkabel fürs stehende Wasser

score 1 · Answer 4 · 2023-02-19T20:12:12Z

Steh vor der selben Aufgabe...
Hab das gefunden! Für schwimmende PV Anlagen.

BETAflam Solar 125 flex UL/EN

Brauchen wir nur noch eine Bezugsquelle!

score 1 · Answer 5 · 2023-02-19T21:04:39Z

@uzi10: Aber dann würdest du das Kabel schon ins Leerrohr legen oder dann wirklich in die Erde?

score 1 · Answer 6 · 2023-02-20T07:52:04Z

..
MSC1 schrieb:

@uzi10: Aber dann würdest du das Kabel schon ins Leerrohr legen oder dann wirklich in die Erde?

Erdkabel ins Leerrohr
Vielleicht musst ja noch was nachziehen, dann muesstest wieder graben

score 1 · Answer 7 · 2023-02-20T07:56:19Z

..
Solarbuddys schrieb:

──────
MSC1 schrieb:

@uzi10: Aber dann würdest du das Kabel schon ins Leerrohr legen oder dann wirklich in die Erde?
───────────────

Erdkabel ins Leerrohr
Vielleicht musst ja noch was nachziehen, dann muesstest wieder graben

Immer. Vor allem auch als Nagetierschutz und zum tauschen.
Gibts bei Centrovox oder Suntastic beim Elektriker.
Brauchts viele meter? Bissl was hab i auch zu haus

score 1 · Answer 8 · 2023-02-20T09:43:07Z

Ich häng mich mit der Frage dran: Sofern ein geeignetes Kabel vorhanden ist, dann lieber im Granulat des Gründachs einschern oder schon ins Leerrohr damit?

score 1 · Answer 9 · 2023-02-20T11:06:53Z

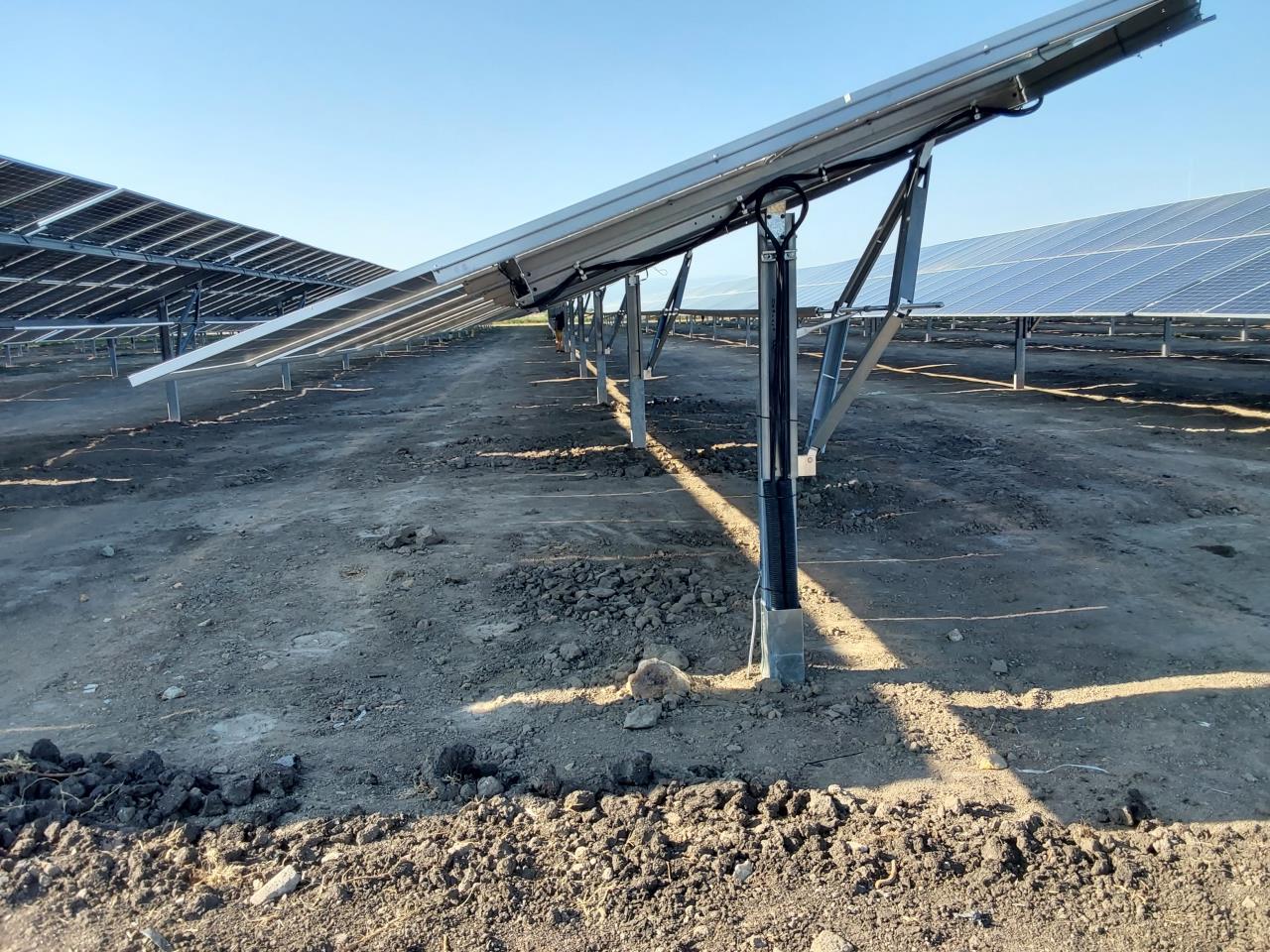

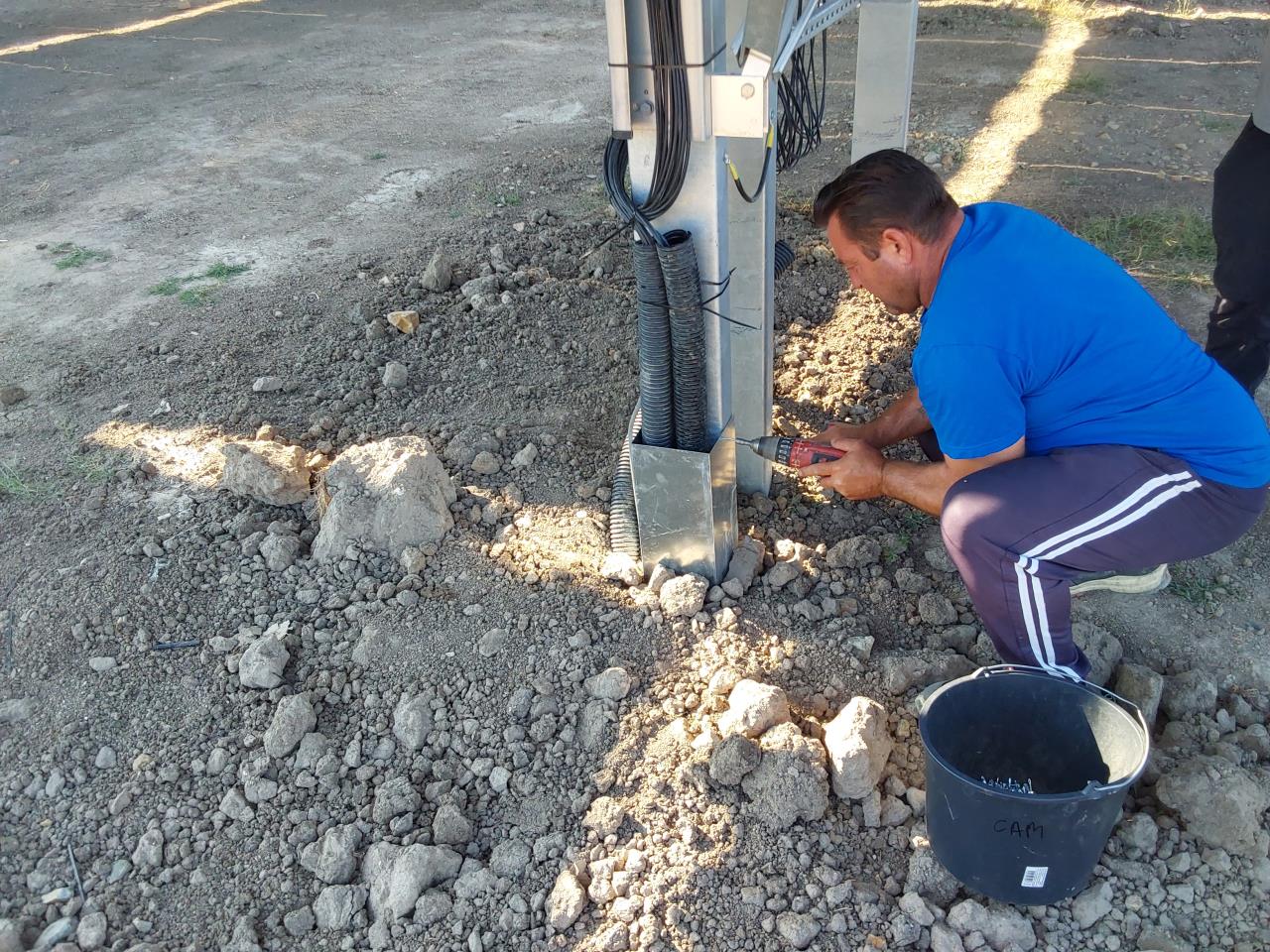

So werden die DC Kabel verlegt wenn sie Erdberührung haben, AC Kabel sind sowieso als Erdkabel ausgelegt. Blechschutz ist für Mäharbeiten. Das Rohr wird dann noch mit Dichtmasse verschlossen wenn alle Kabel gemessen sind.

score 1 · Answer 10 · 2023-02-20T13:21:18Z

..
rabaum schrieb:

Ich häng mich mit der Frage dran: Sofern ein geeignetes Kabel vorhanden ist, dann lieber im Granulat des Gründachs einschern oder schon ins Leerrohr

Kabeln dürfen nicht frei am Dach liegen, wegen der Rotalge die die Kabel auffrisst und wegen mech. Beschädigungen also in Schlauch bitte.

Was ist dass für ein Tischsystem zum Rammen? Lustig mit Verstellung 😀

score 1 · Answer 11 · 2023-02-20T15:15:02Z

..
uzi10 schrieb: Was ist dass für ein Tischsystem zum Rammen? Lustig mit Verstellung 😀

Ja das sind Rammprofile, mit einer Trackingfunktion für Ost-West bedeuted 15% mehr Ertrag bei 66 MWp ist dasschon rentabel 🤑

So werden die DC Kabel verlegt wenn sie Erdberührung haben, AC Kabel sind sowieso als Erdkabel ausgelegt. Blechschutz ist für Mäharbeiten. Das Rohr wird dann noch mit Dichtmasse verschlossen wenn alle Kabel gemessen sind.

score 1 · Answer 12 · 2023-02-23T08:53:50Z

..
uzi10 schrieb: Brauchts viele meter? Bissl was hab i auch zu haus

Danke uzi fürs Angebot - ich hab bereits eine Bezugsquelle, wollte nur sicher gehen, wie das korrekt verlegt wird... aber hab verstanden, sofern es erdverlegbar ist, sollte es in einem Leerrohr kein Thema geben. Danke!

score 1 · Answer 13 · 2023-03-07T09:25:57Z

Jetzt eine blöde Frage die irgendwie dazupasst.

Ich hab noch eine Restmenge PE RC-100 Rohr vom RGK RGK [Ringgrabenkollektor].
Kann ich den als Leerrohr vorrichten für DC Leitungen von Carport bis Wechselrichter? Die sind sicherlich mechanisch und bezüglich Zersetzung deutlich besser als sämtliche Spirorohre...
Strecke wäre ca 30m in Summe.
Oder würde es sich da mehr auszahlen, am Carport einen eigenen Wechselrichter anzuschließen?

Beim Haus bekommen wir nur ca 6kWp aufs Dach und ich würde einen 10kW Solaredge WR WR [Wechselrichter] nehmen der dann mit dem Carport gemeinsam im Endausbau ca 14kWp Panels bedienen könnte.
