NOTFALL Hilfe: Installation NIBE S1255 6 PC

Hallo liebe Forumsmitglieder,

entschuldigt den reißerischen Beitragstitel aber es brennt hier zeitlich.

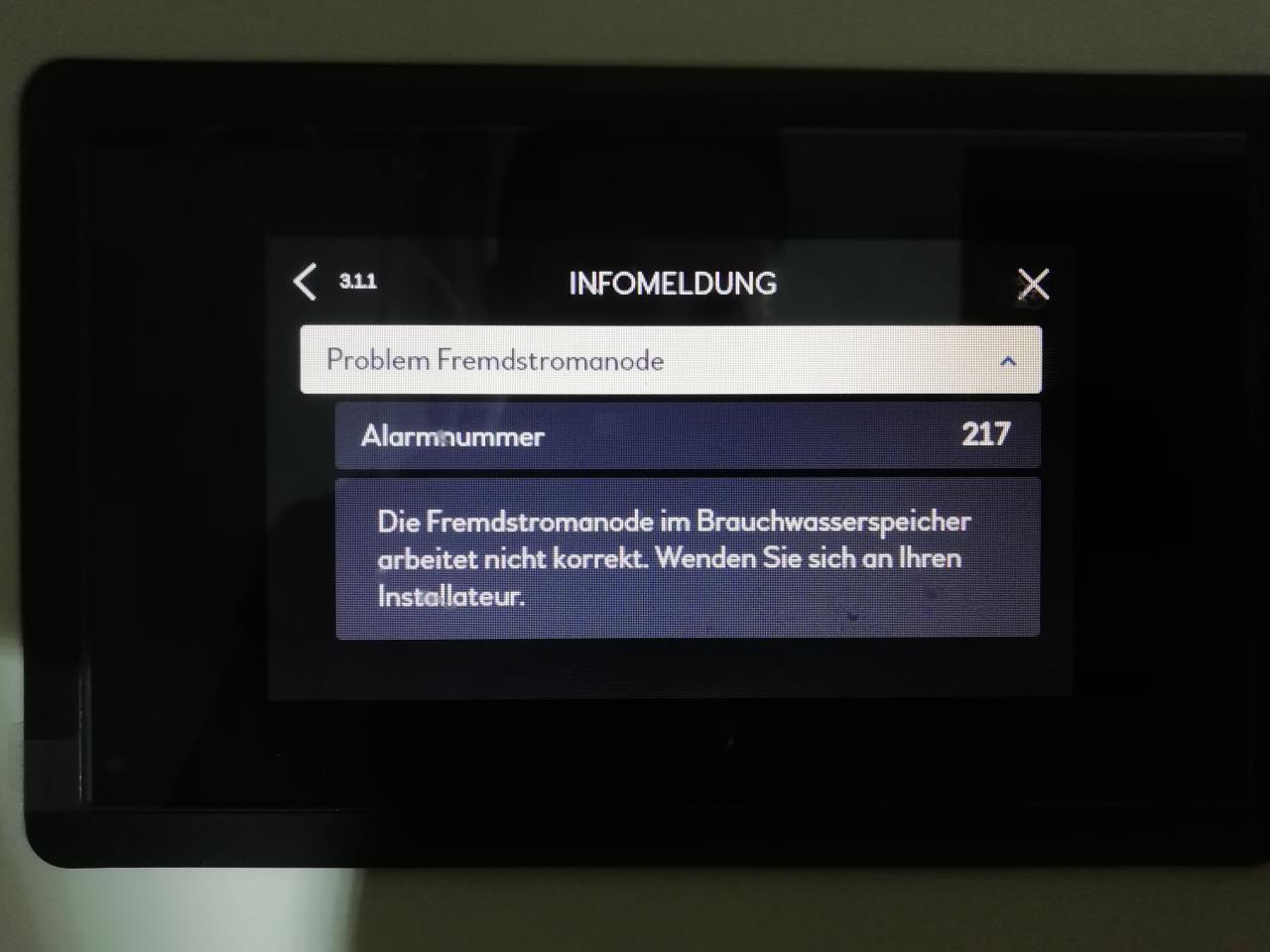

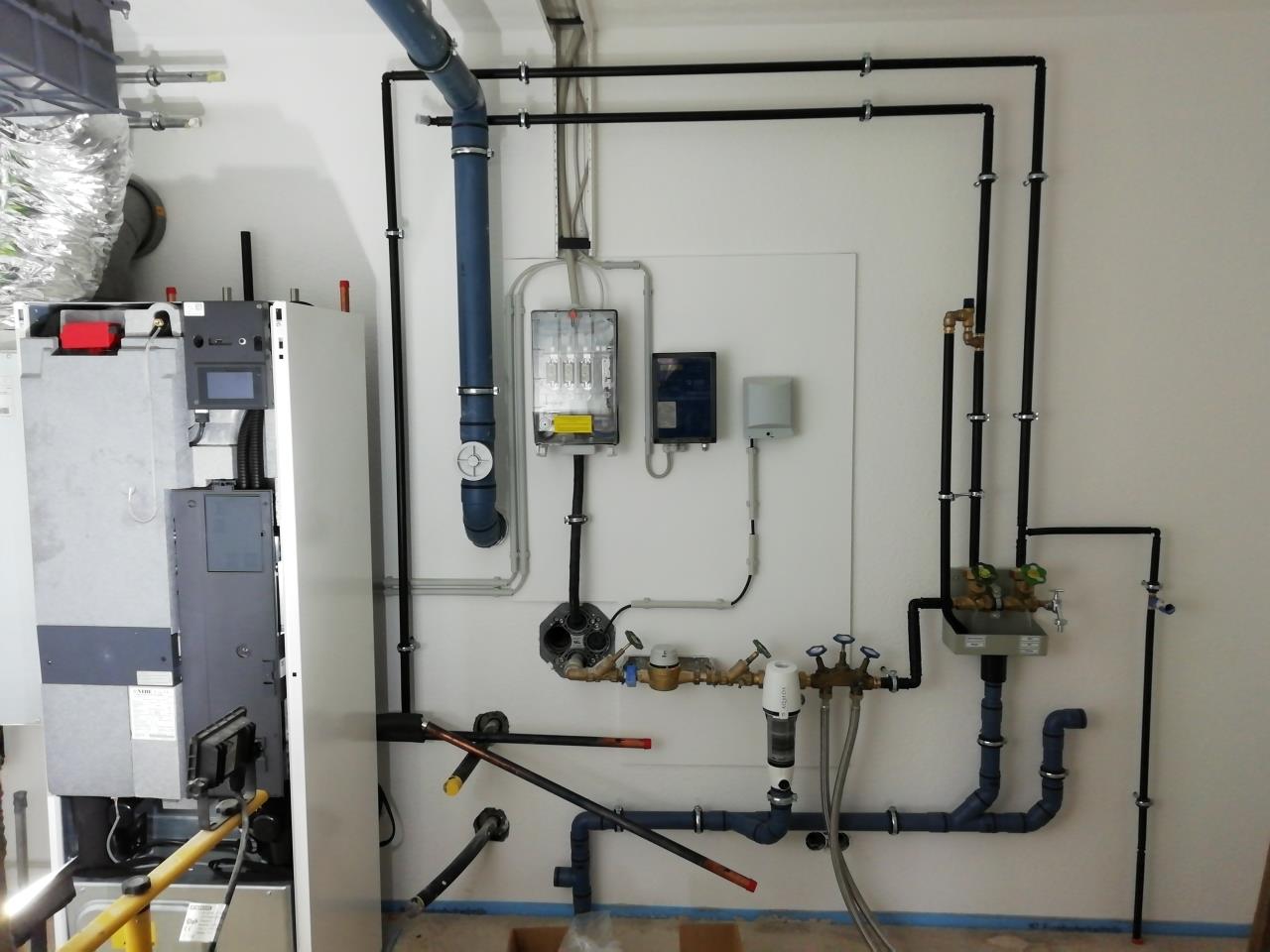

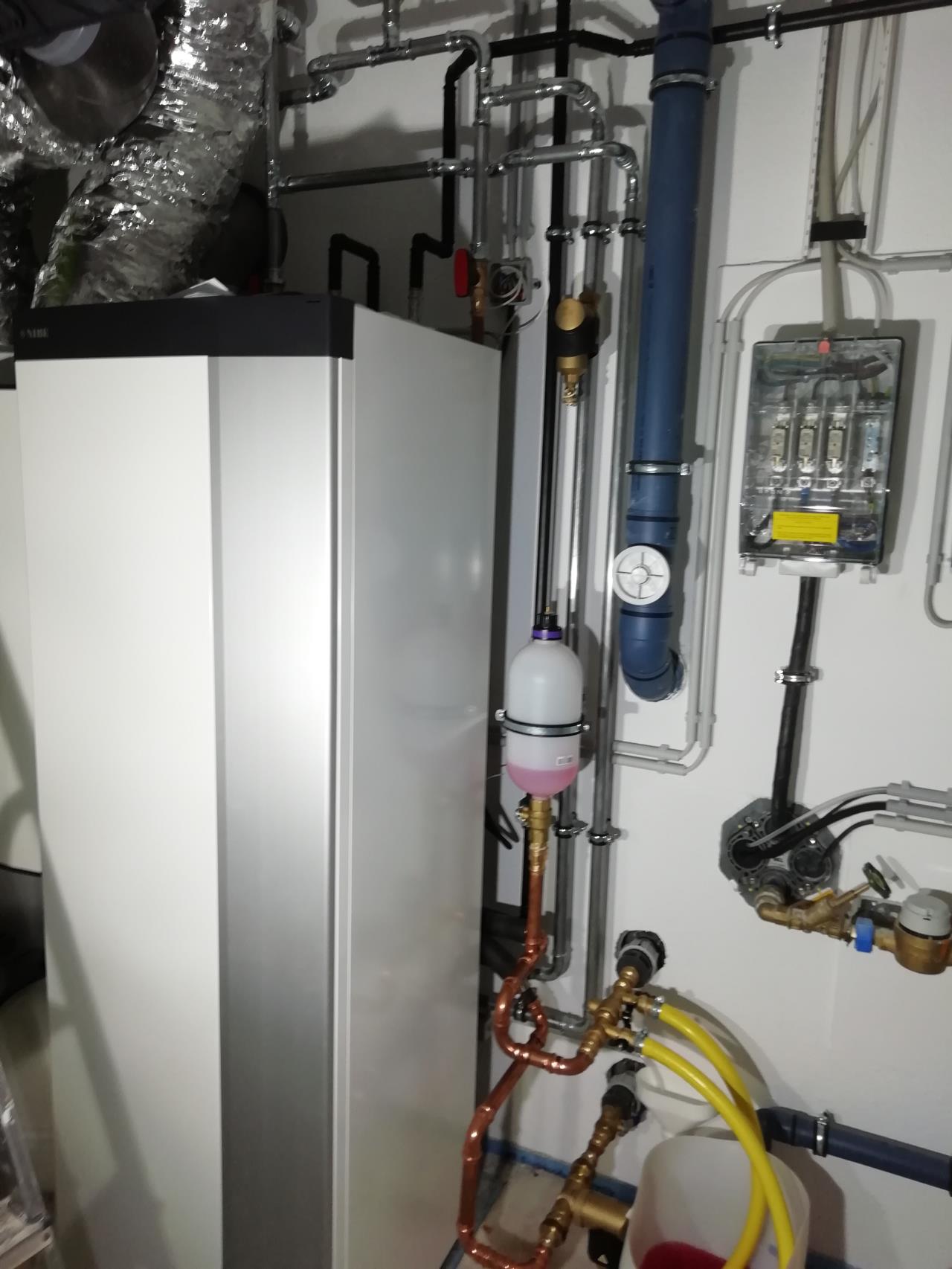

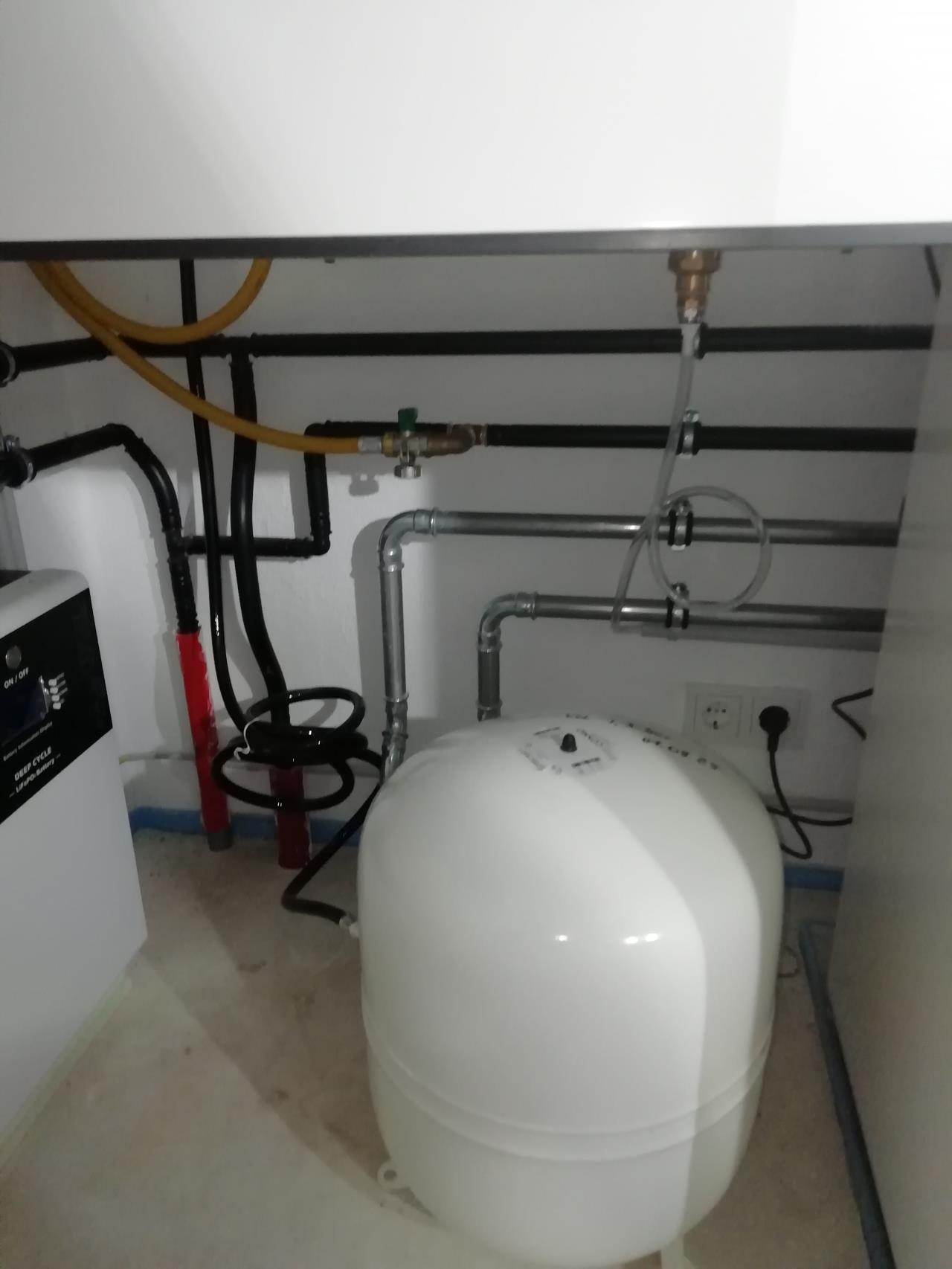

Mein Heizi ist gerade dabei die NIBE S1255 6 PC und die Lüftung ERS S10-400 zu installieren.
Beides hat er leider noch nie verbaut und steht nun etwas hilflos da. Einen anderen Heizi suchen will ich jetzt aber auch nicht. Ich bin auch absolut unbedarft :-D

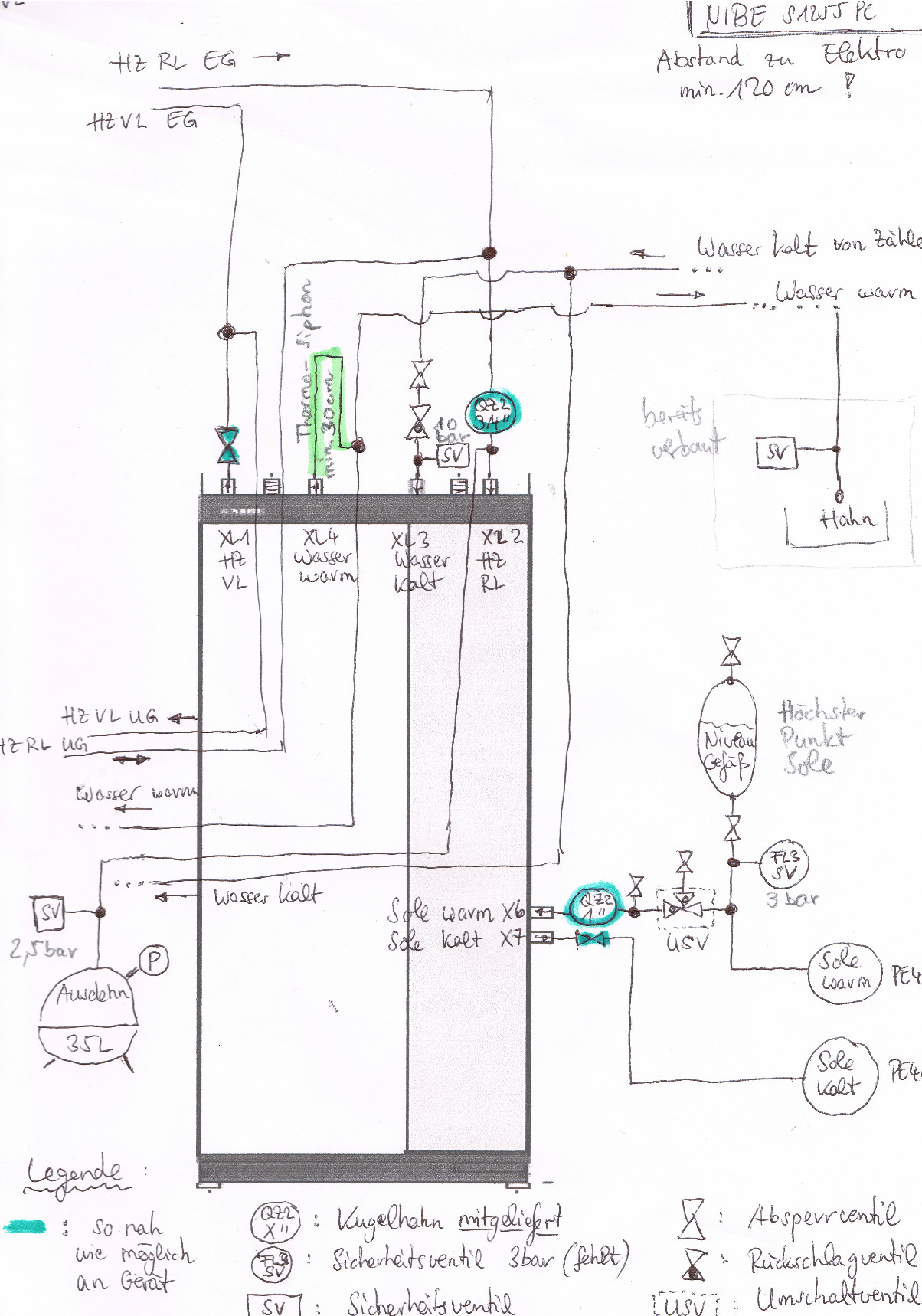

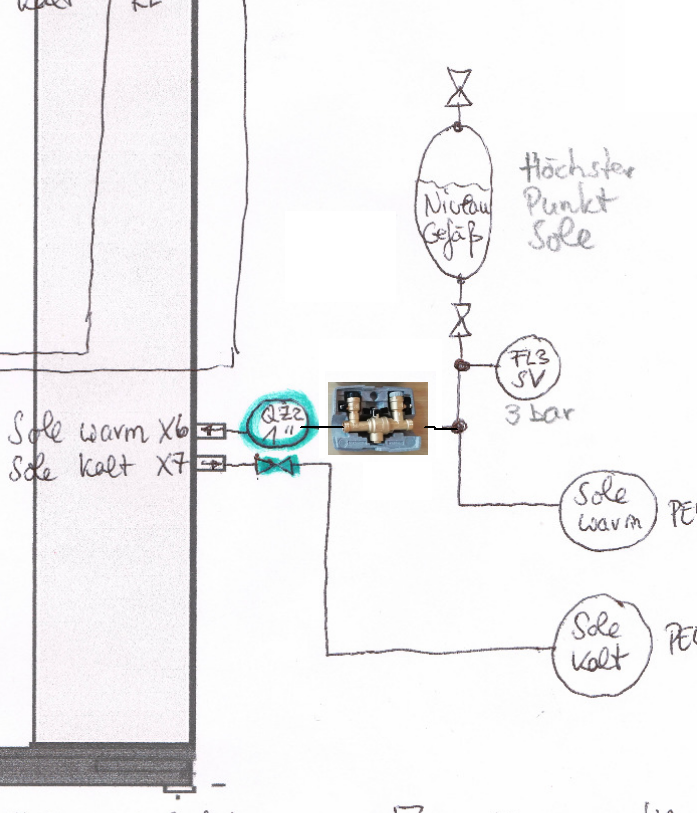

Ich habe mal einen Hydraulikplan erstellt (ja, ich weiss sehr laienhaft…). Kann hier jemand drüber schauen und mir sagen, ob das so ok ist.

Zusätzliche Fragen:

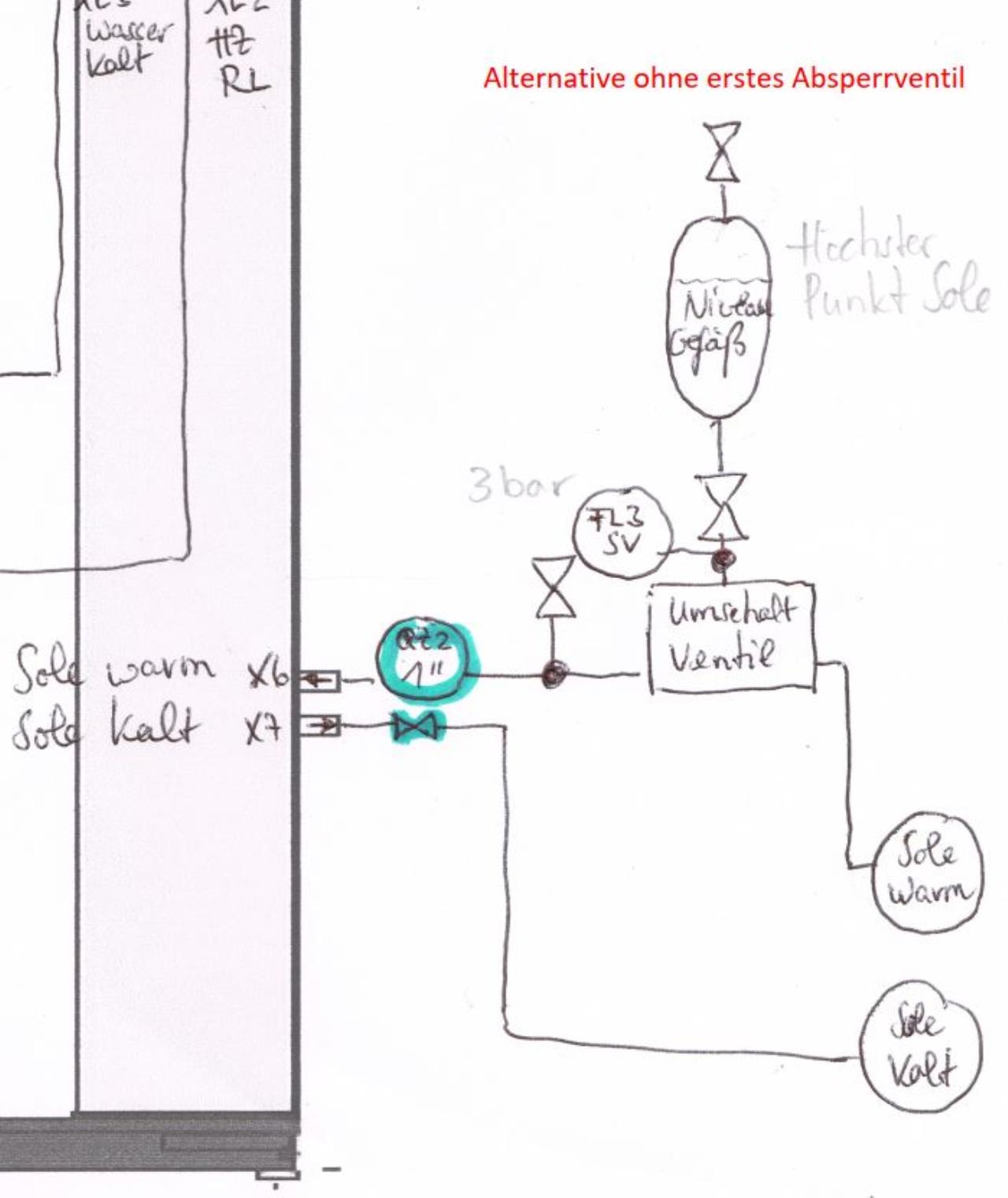

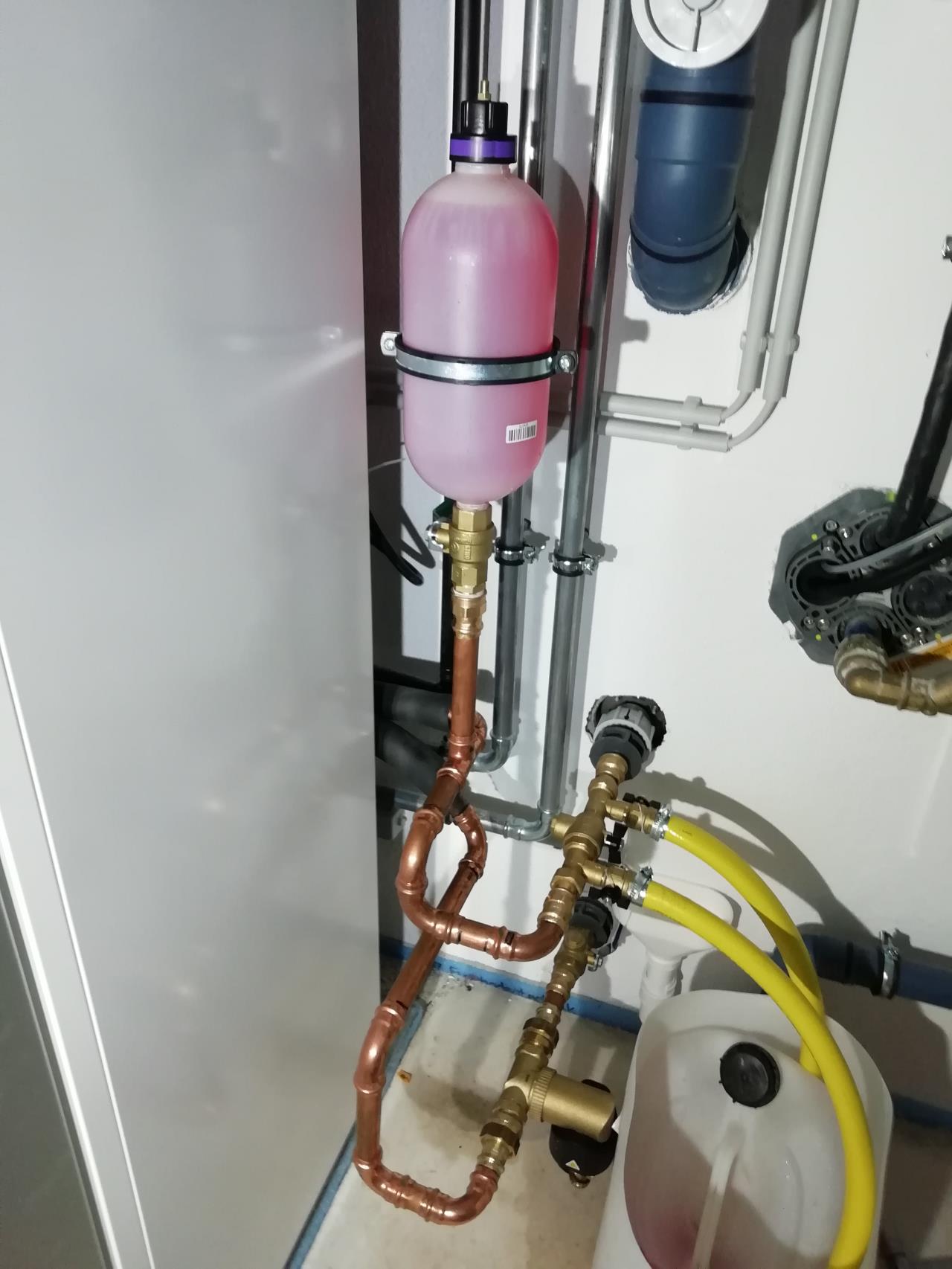

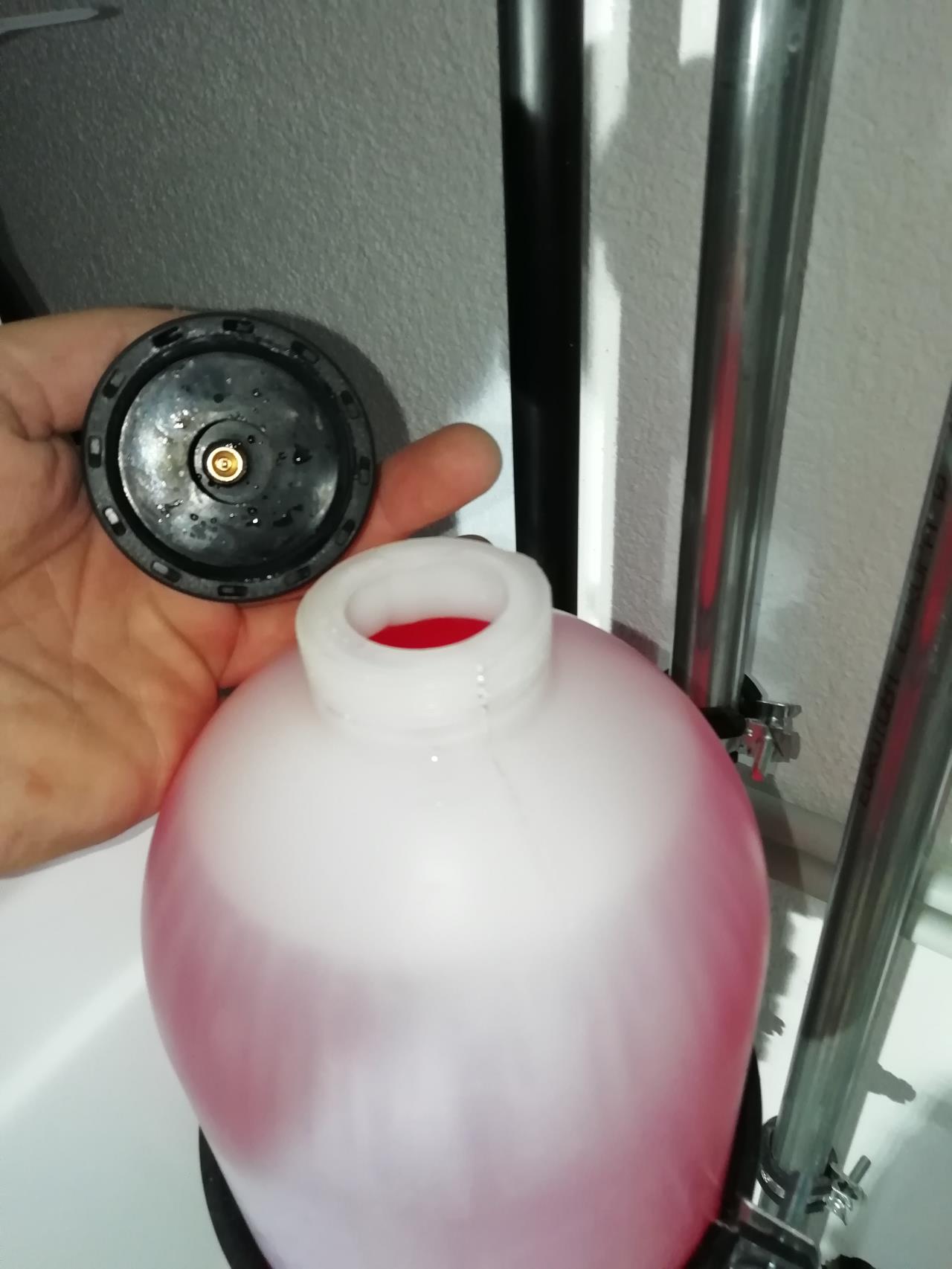

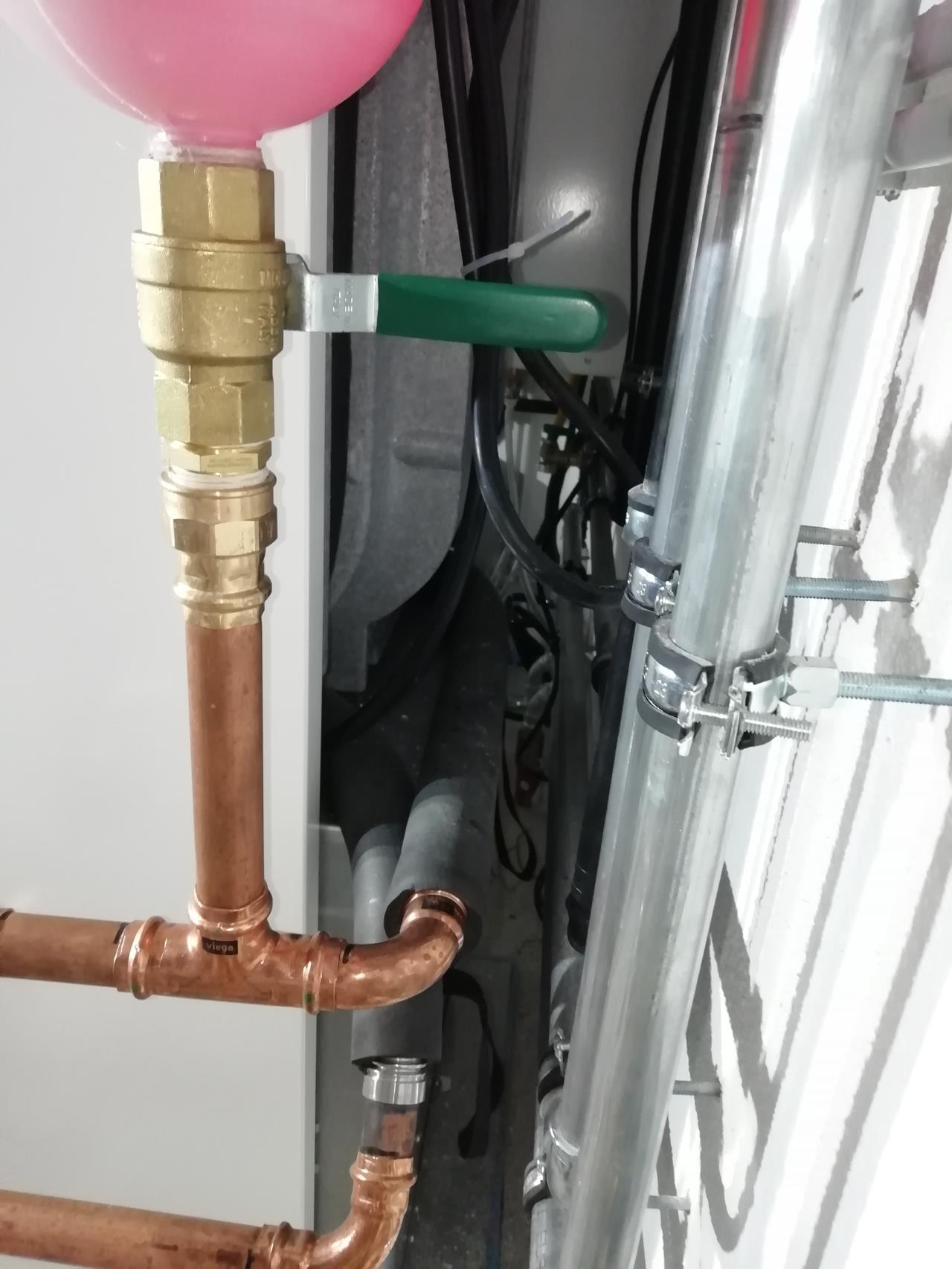

• Kann das eine Absperrventil direkt nach QZ2 am Soleeingang entfallen, wenn über das Niveaugefäß und das Umschaltventil befüllt wird?
• Das benötigte Umschaltventil ist ohne Rückschlagventile? D.h. etwas hat drei manuelle Stellungen:

1) Eingang (Niveaugemäß) zu Ausgang 1 (zur WP WP [Wärmepumpe]) --> zur Befüllung?
2) Eingang (Niveaugemäß) zu Ausgang 2 (von Sole warm Quelle) --> für Demontage WP WP [Wärmepumpe]?
3) alle drei Anschlüsse miteinander verbunden (Normalstellung)

Ganz wichtig:
Wo kommen die folgenden Teile hin?

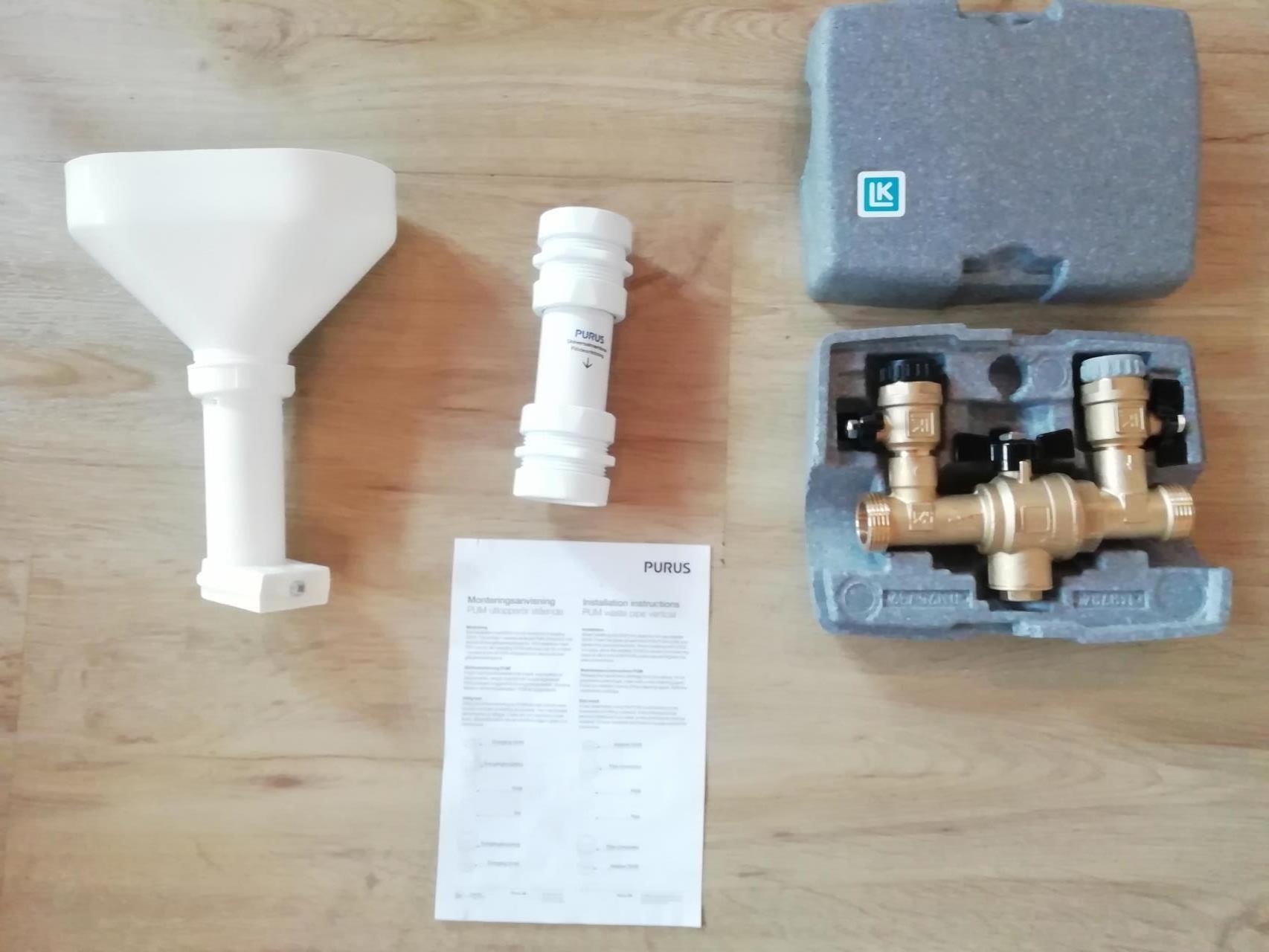

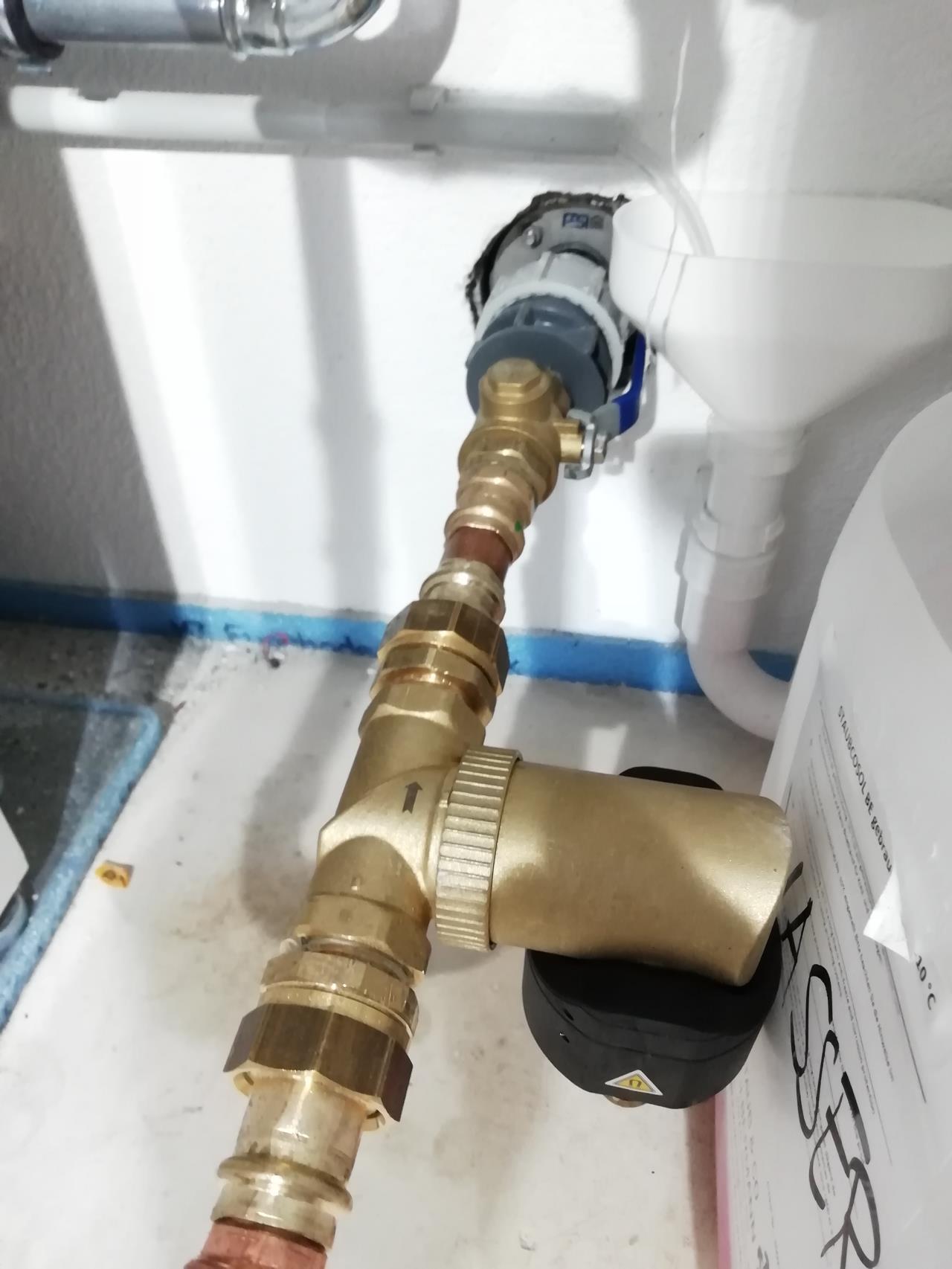

a) Trichter und dazu vielleicht noch das Rohr mit Gummirückschlagklappe à nur für Kondenswasser Lüftung? Trotzdem Siphon mit Sperrwasser nötig?

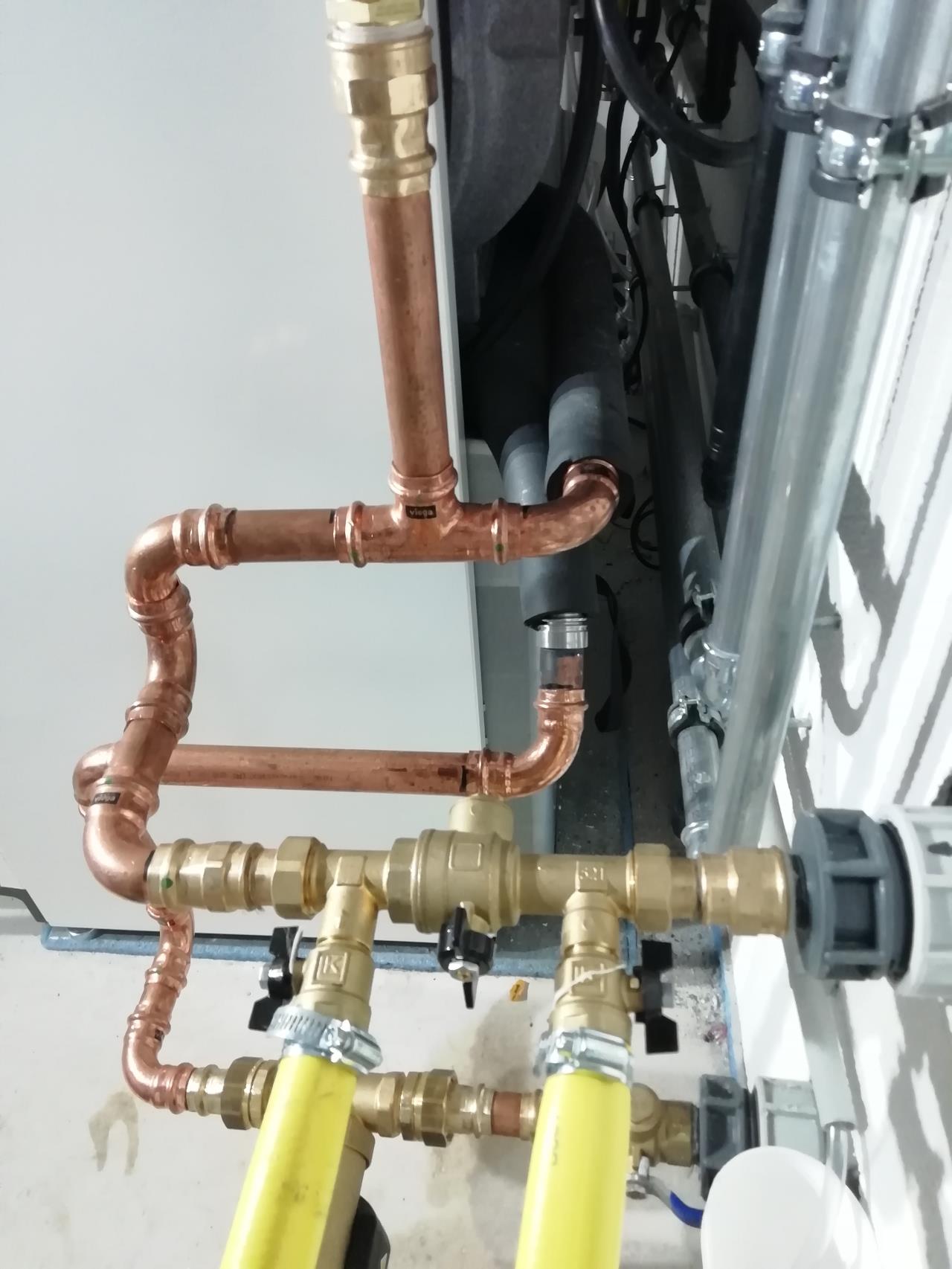

b) Ist die Befüllgruppe (im grauen Styropor) das Umschaltventil (USV) für den Soleeingang?

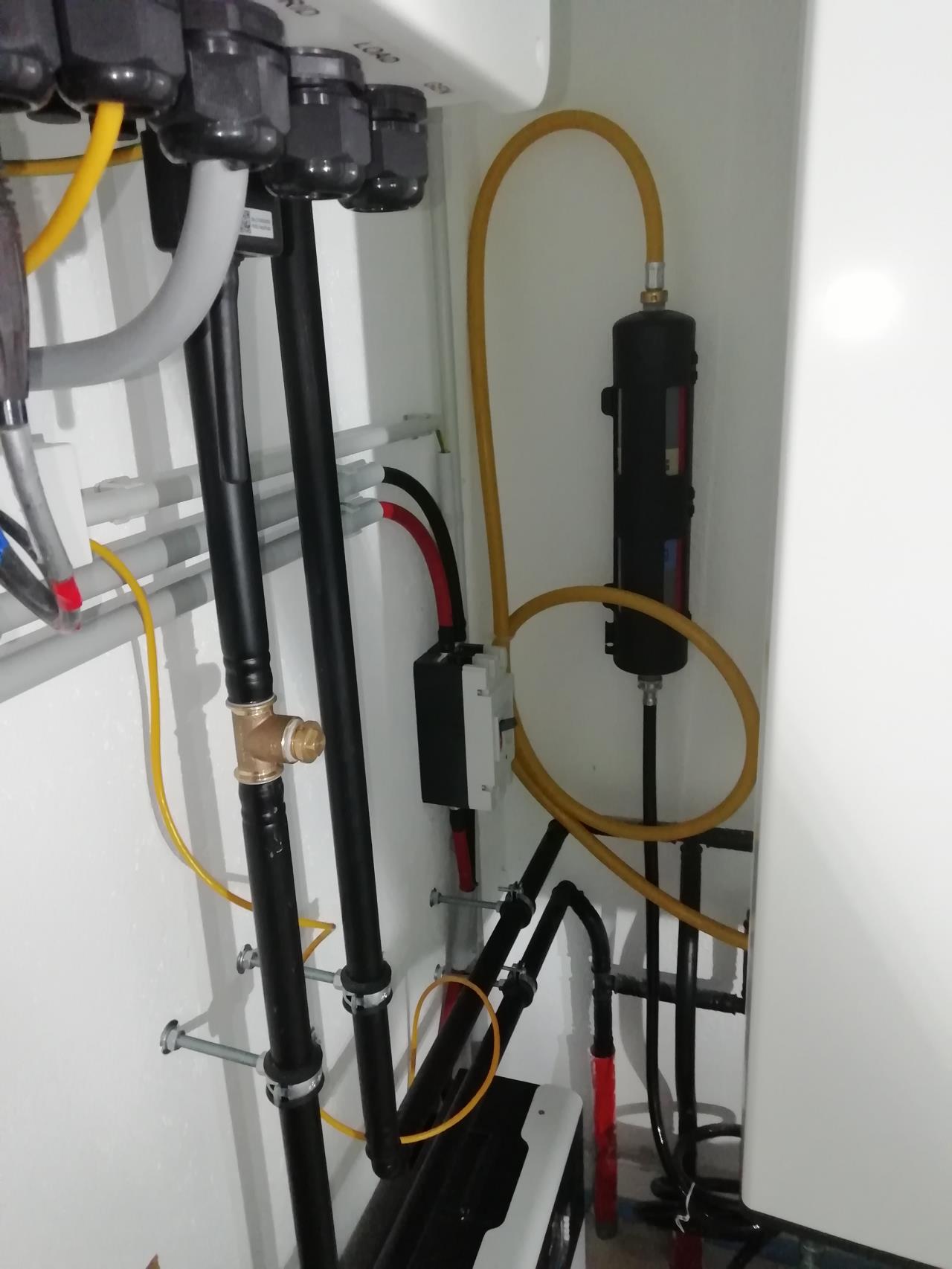

c) Was macht das Gerät von Sauter (scheint als könne man hier den Druck elektrisch drosseln)? Brauche ich das? Wenn ja, wo kommt es hin?

d) Dabei war noch ein 12V Netzteil, aber das SAUTER Teil braucht 230V. Hat jemand eine Ahnung für was das 12V Netzteil gut sein könnte.

Ihr hoffe ihr könnt mir schnell helfen.

Viele Grüße
Holger
