Anschluss Verrohrung S1155 in Anlehnung an Pedaaa
Teilen:
|
|
||
|
Was ist TW? Ich sehe keinen Grund, warum ein Druckwächter die Vase ausschließt, der Druck ist ja der gleiche bei Vase und MAG. Was steuert der Druckwächter? |
||
|
||
|
TW- Trinkwasser. Hier herrschen besonders strenge Vorschriften für Erdewärme (eigentlich unerwünscht, mit Auflagen konnte ich mich mit der Behörde einigen) Der Druckwächter soll die Pumpe abschalten wenn eine Leckage entdeckt wird wenn ich das richtig in Erinnerung habe... müsste ich nochmal nachschauen. |
||
|
||
|
Ja, dann machts keinen Unterschied, ob du Vase oder MAG verbaust. Beide drücken dir die Sole durch ein Leck raus bis der Druck weg ist, unabhängig von der Pumpe. Den Druck würde ich im Abzweig zur Vase messen, da schwankt er wohl am wenigsten. Alternativ druckseitig, da ist eine Fehlauslösung durch die Pumpe noch unwahrscheinlicher. |
||
|
|
||
|
||
|
Was meinst du mit "Alternativ druckseitig", wo ist die Druckseite? Also am Soleausgang? Anbei der Text welcher die Auflage Druckwächter beschreibt: Da muss ich auch mal gucken, welche Geräte in Frage kommen. |
||
|
||
|
Genau, am Ausgang der WP WP [Wärmepumpe]. Die Vase hängt ja am Eingang, um den saugseitigen Druck halbwegs konstant zu halten. Im Betrieb ist dann am Ausgang der Druck höher. Rein theoretisch könntest du beim Einschalten der Pumpe saugseitig einen kurzen Druckabfall haben. Aber nur sehr theoretisch. Praktisch wirds keine Rolle spielen und du misst an der Stelle am ehesten auch im Betrieb den statischen Druck (also den relevanten). |
||
|
||
|
Vase oder MAG unterscheiden sich nur darin, die Vase muss der höchste Punkt im System sein, also auch höher als dein Anschluss am Entfeuchtungs- bzw Kühlmoduls. Beide kommen auf der Warmen Seite vor dem Eingang in die WP WP [Wärmepumpe] |
||
|
||
|

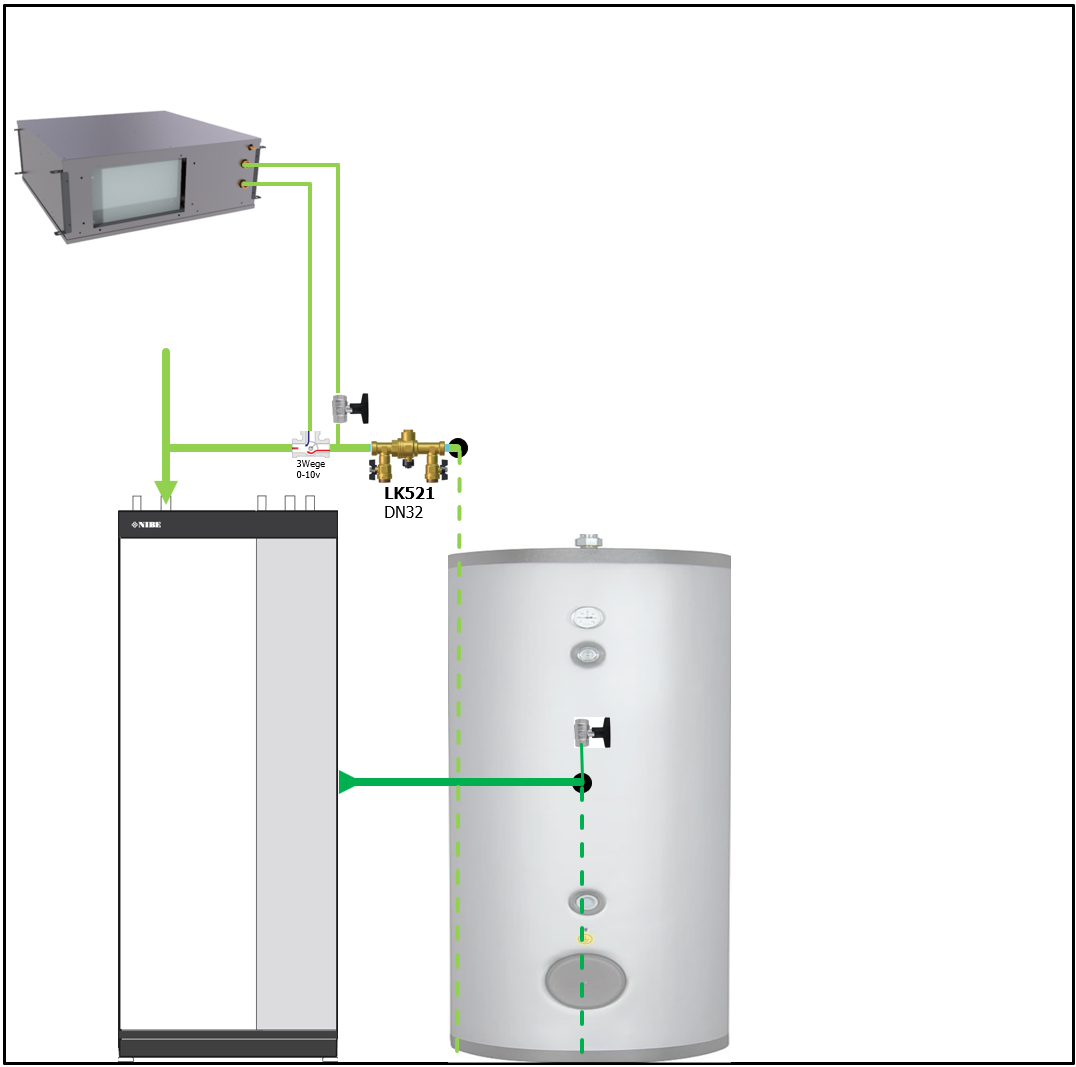

Hi Akani, danke dass du hier auch schreibst, ich habe in anderen Threads schon oft gelesen dass du auch dolle gegen den MAG bist. Dieser ist nicht Wartungsfrei, das ist klar soweit. Gibt es andere Gründe die dagegen sprechen? Ansonsten habe ich mittlerweile das Konzept soweit wie auf folgendem Screenshot ausgearbeitet.  Vielleicht weiss auch hier jemand schon ob man den 3Wege Mischer 0-10V beim HRDS30+ auch einplanen sollte? Fehlen hier sonst irgendwelche relevanten Bauteile? |
||
|
||
|
Genügt das nicht schon? 😄 Neben wartungsfrei ist die Vase auch verschleißfrei und kann auch zum Nachfüllen verwendet werden, falls das mal notwendig sein sollte. Beim MAG ist das schwieriger, weil die Anlage immer unter Druck steht. |
||
|
||
|
Sieht fast wie bei mir aus 😉 Der Mischerstellmotor müsste dann selbst von dir angesteuert werden, dass ist eh bewusst, oder? Gegen ein MAG spricht auch noch mögliche Korrosion. Und die Vase muss nichtmal zwingend an höchster Stelle platziert sein, allerdings wär das schon gut, weil ja sonst die tollen Entlüftungs- und Nachfülleigenschaften verloren gehen. Gerade mit dem, an der Decke montierten, Entfeuchter ist das aber doch etwas schwierig umzusetzen. Bei mir sitzt das Entfeuchtungsmodul daher etwas tiefer gesetzt und der Ausgleichsbehälter so hoch wie nur möglich. Ein Sicherheitsventil muss immer unabsperrbar platziert sein. Also kein Kugelhahn dazwischen. |
||
|
||
|
Und beim Warmwasser Ausgang bitte auch noch einen Thermosyphon |
||
|
||
|
Hi Pedaaa, ja im Prinzip habe ich versucht mich so genau wie möglich an deine Lösung zu halten... brauche ja das Rad nicht neue erfinden wenn du dir schon den Kopf zeebrochen hast :D Das mit dem Sicherheitsventil habe ich mir schon irgendwie gedacht... Würdest du denn noch einen Microblasenabscheider irgendwo hier einplanen? Das mit dem 0-10v Mischer war mir nicht bewusst, ist aber auch kein problem. Würdest du es denn nach wie vor so umsetzen? Speziell auch beim HRDS? Ja, den hatte ich tatsächlich vergessen. Ich reiche morgen mal einen neuen Plan ein |
||
|
||
|

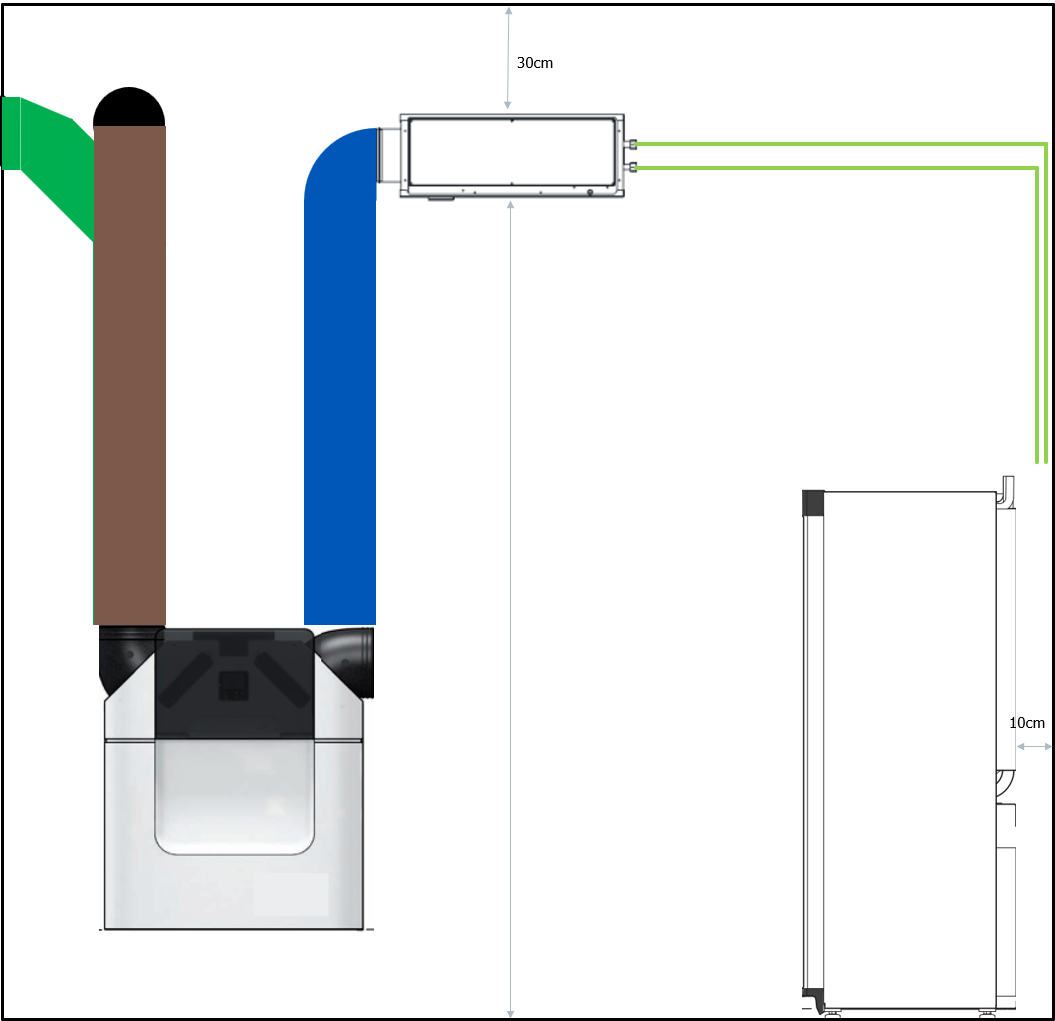

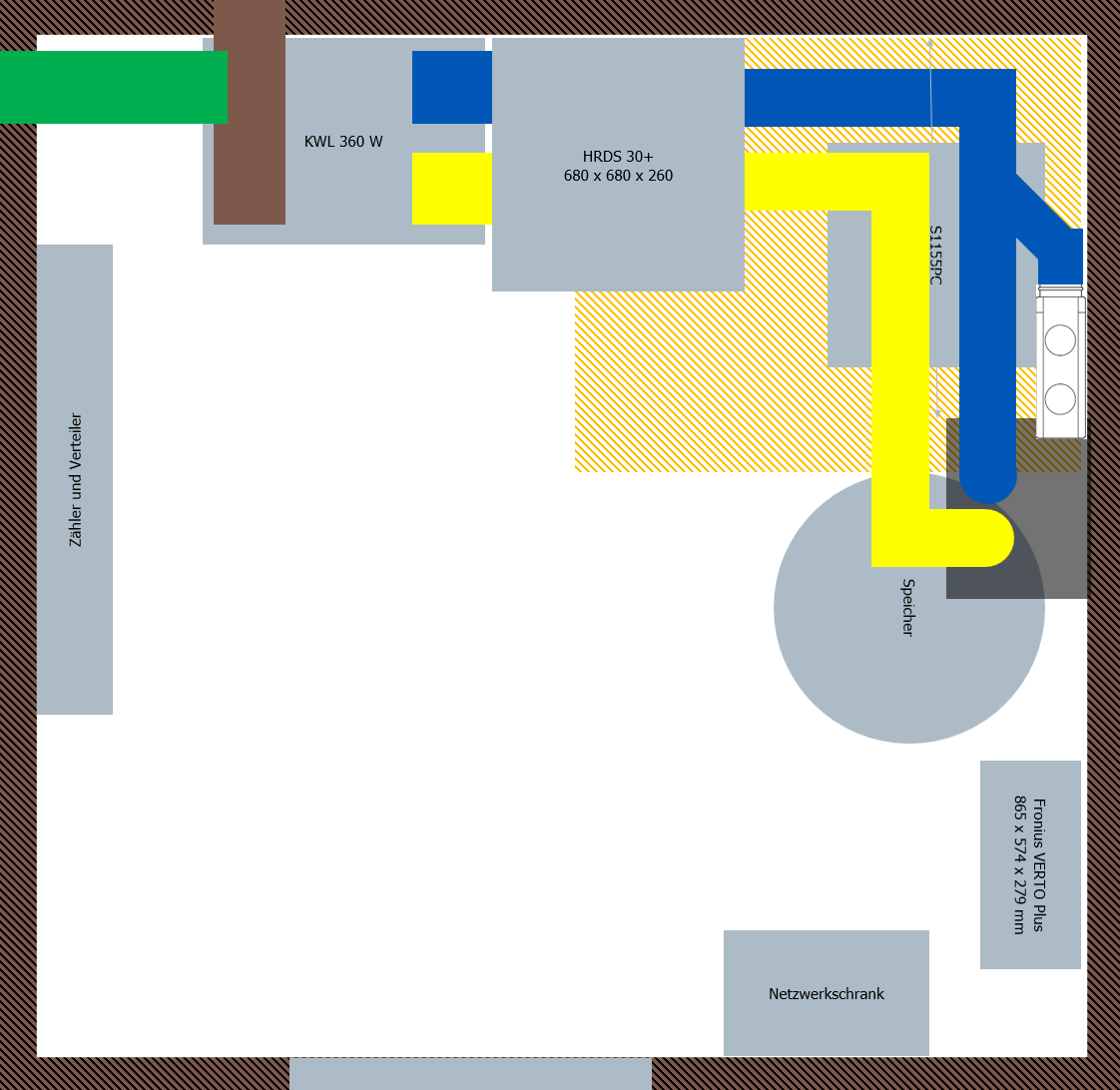

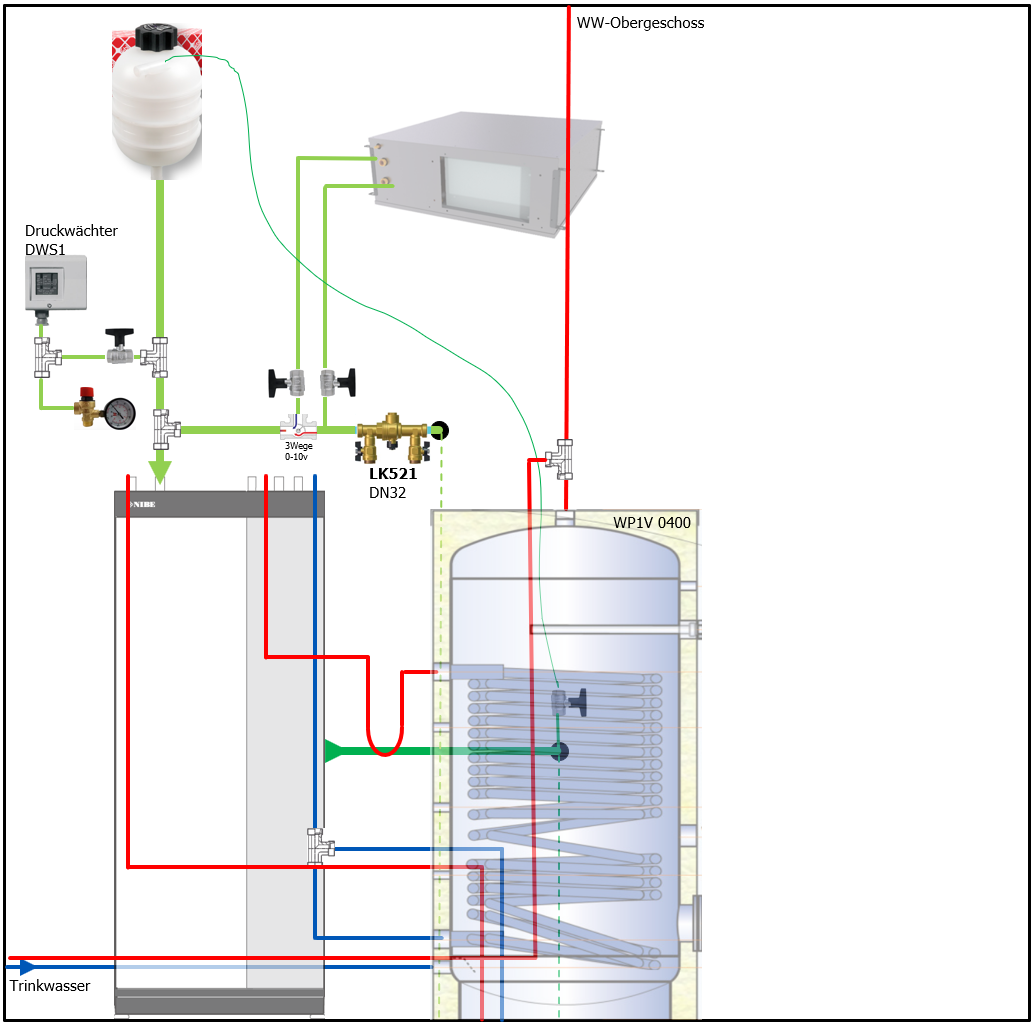

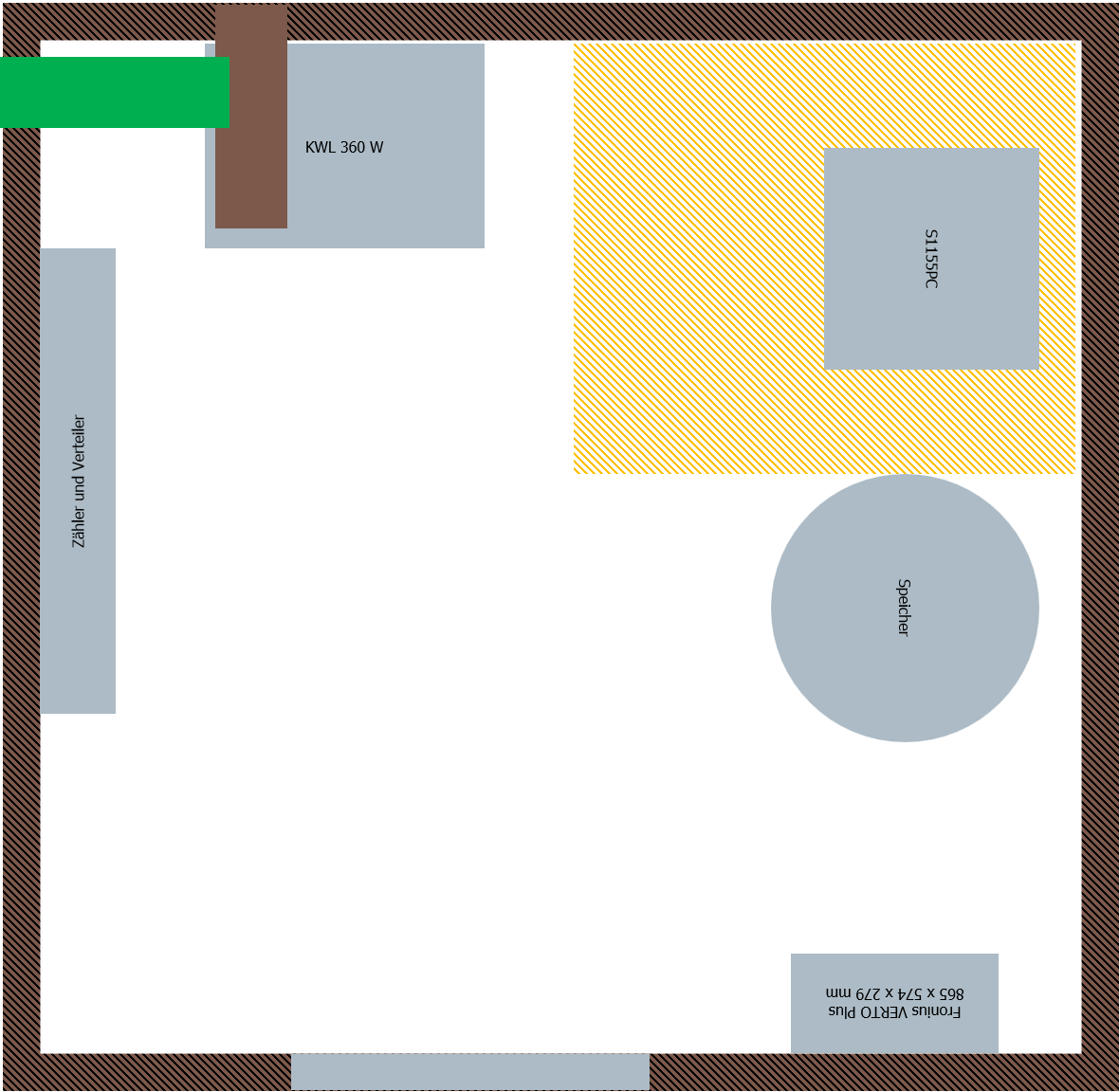

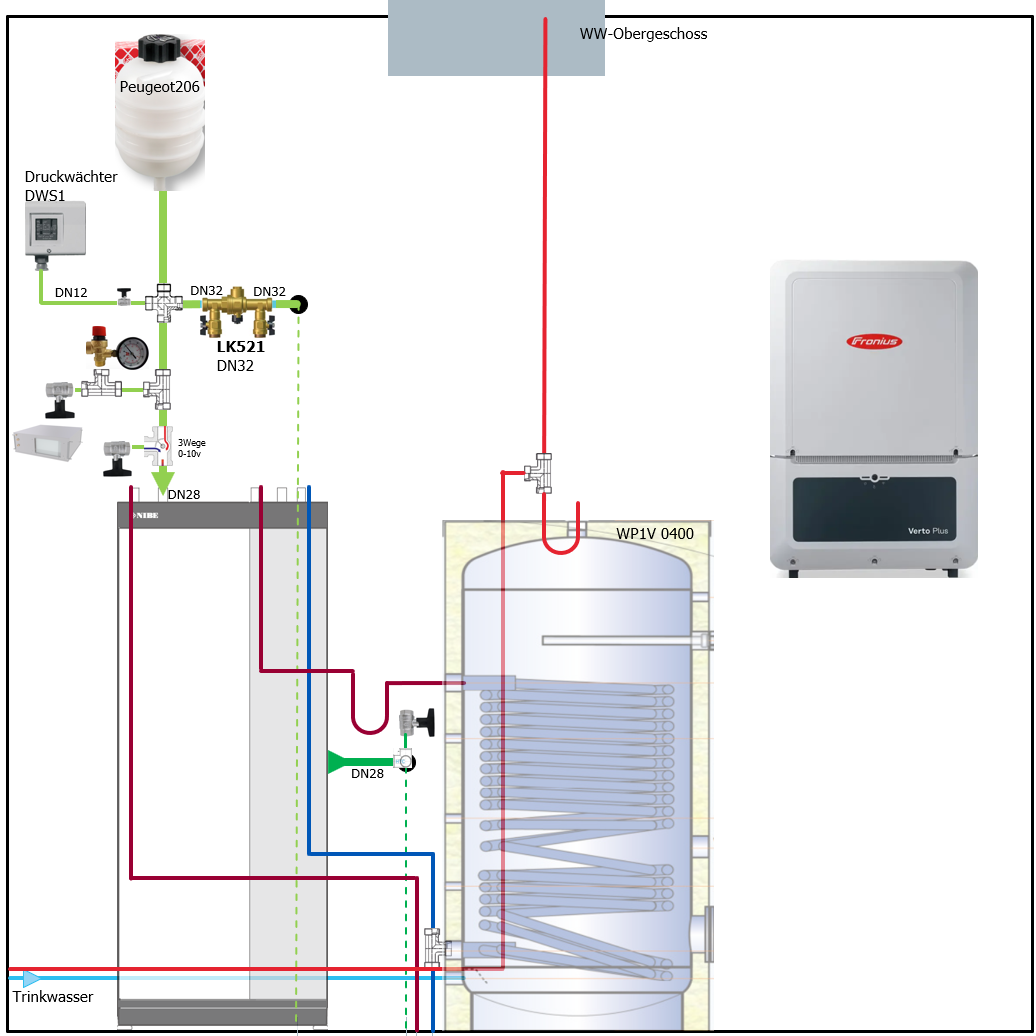

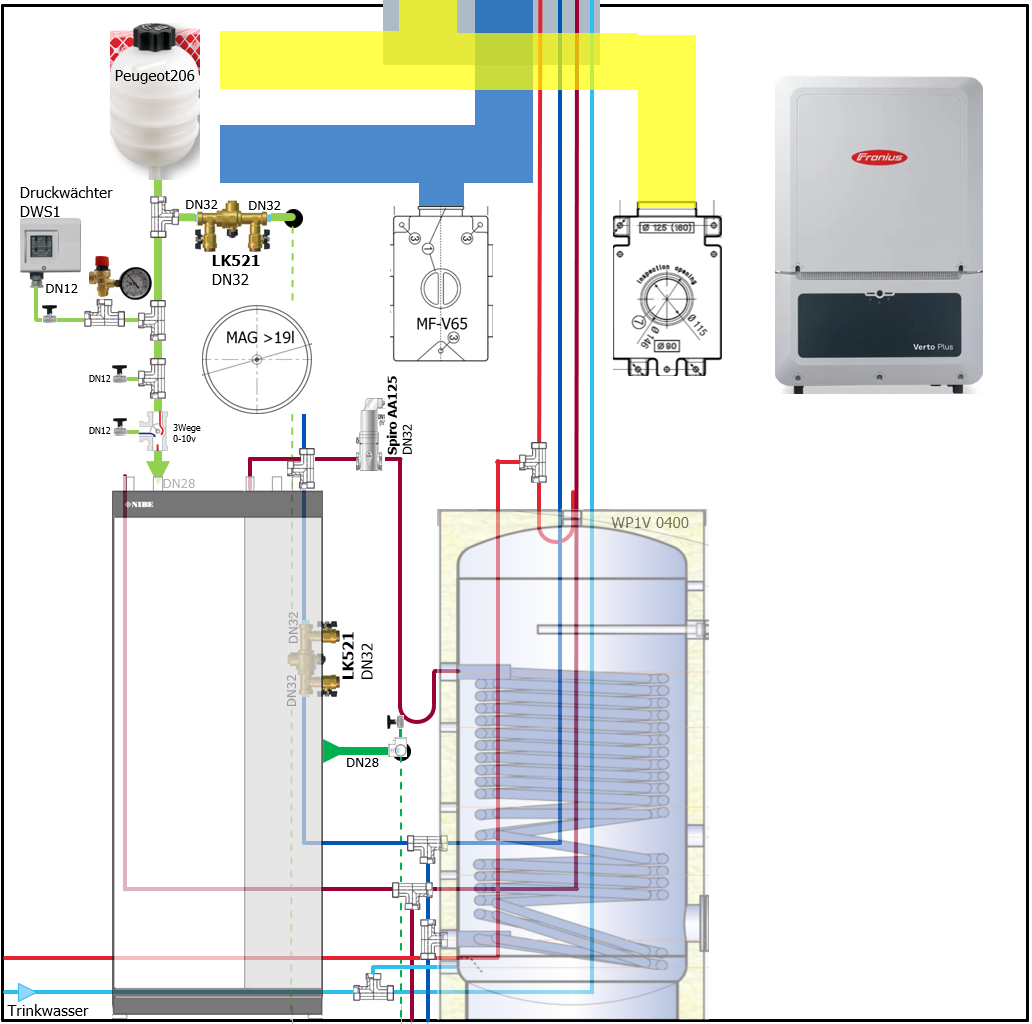

Anbei ein aktueller Plan, ich habe nochmal vor Ort nachgemessen und kam zu der Erkenntniss, dass die Hauseinführungen im Nebenraum weiter an der Wand sind. Dadurch musste ich die durchführung von Sole-Ein weiter hochziehen um die ganzen Abzweigungen hier reinzuzkriegen.  Fürs erste sieht der Plan so aus. Der HRDS wird direkt am Lüftungsgerät hängen. Genial wäre ja eine Senkrechte Montage von so einem Gerät. Anbei nochmal die Draufsicht und die Seitenwand im Technikraum. Lüftungsleitungen sind noch nicht fertig geplant. Aber Ihr seht, es wird herausfordernd. Draufsicht:  Seitenwand:  |
||
|
||
|
ja, sieht ja schon recht brauchbar aus. Das Sicherheitsventil würd ich aber eher am gleichen Abgang, wie den Druckwächter setzen: Abgang, SV, Kugelhahn dann Druckwächter. Nicht unbedingt aus Funktionsgründen, aber für mich würd das "runder" wirken... in so einer Konstellation nicht notwendig, der Ausgleichsbehälter macht den Job eh. Beim Soleausgang, würd ich über den Kugelhahn dann noch einen guten Entlüfter setzen. Solche Kugeltöpfe die ich hab, passen für sowas wirklich gut. Dann anfangs hin und wieder im Betrieb den Kugelhahn aufmachen, dann sind die letzten Luft-Restln sicher auch bald raus. ja, die Mischer-Variante ist eine echt nette Lösung, weil keine Zusatzpumpe und Rückschlagklappe benötigt wird. Aber die Ansteuerung vom Stellmotor muss halt selbst gelöst werden. Wird in der HRDS Anleitung aber eh gut und genau beschrieben. Und damit kannst du dann auch die Luftauslasstemperatur in einem gewissen Bereich steuern. Also ja, ich würds (und werds) wieder so machen. Nur wenn die Quelle knapp ausgelegt ist, eher am Sole-Auslass. |
||
|
||
|
Hallo Pedaa verstehe ich das richtig, wenn ich für die Sole eine Vase nutze brauche ich keinen Mikroblasenabscheider? die Vase kommt doch in die Soleleitung und der Mikroblasenabscheider kommt doch in den Heizkreis. Ich bin etwas unsicher 🤔 Bitte poste für mich bitte den Link mit den von dir genannten Entlüftern mit dem Kugelkopf, ich suche vergebens 🤔 Danke und Gruß Edgar |
