Hallo,
nachdem ich heute ein relativ langes Gespräch mit meinem Bauleiter gehabt habe habe ich eine alternative Planung mal probiert. Könnte man den Kollektor so auch machen? Bei der originalen Planung habe ich wohl doch Probleme zwecks Leitungen und Kanalschacht. Hier die Originale: http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=SR0KPAInapWYbxkysvAQ Hier die Alternative: http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=NSbnWGWeyPy8Phv4NFQt |
||
|
||
|
danke brink...
servus snil, @ tabelle usw... wenn gewünscht kannst du auch die finale fertigungsplanung samt gewichtung und ausführungsplänen bei mir beauftragen... einen installateur hast du schon? helfer? gibt neben moler ja bereits einen dritten xsi-kollektor-aspiranten ...
http://www.energiesparhaus.at/forum/41030_7#368639 |
||
|
||
|
natürlich...
der rgk ist flexibel und immer ein individueller kompromiß der örtlichen gegebenheiten... |
||
|
||
|
Hallo Arne,
Installateur habe ich schon. Helfer hätte ich auch. Momentan weiß ich nur nicht ob ich das ganze zeitlich irgendwie über die Bühne bekommen. Zu viel Stress in der Firma. Bin deswegen am überlegen ob ich meinen Installateur nicht frage ob er die Verlegung machen kann. |
||
|
||
|
das heißt Gsi ... |
||
|
||
|
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=NSvc5p5XQedVzOiw4Q9N
So. Habe das nochmal überarbeitet. Würde B bis E zuerst verlegen, F und G dann als Kellergrubenkollektor ausführen. Passt der Abstand im Technikraum so wegen dem Soleverteiler oder wie viel Abstand zwischen kalt und warm sollte da sein? |
||
|
||
|
guter plan!

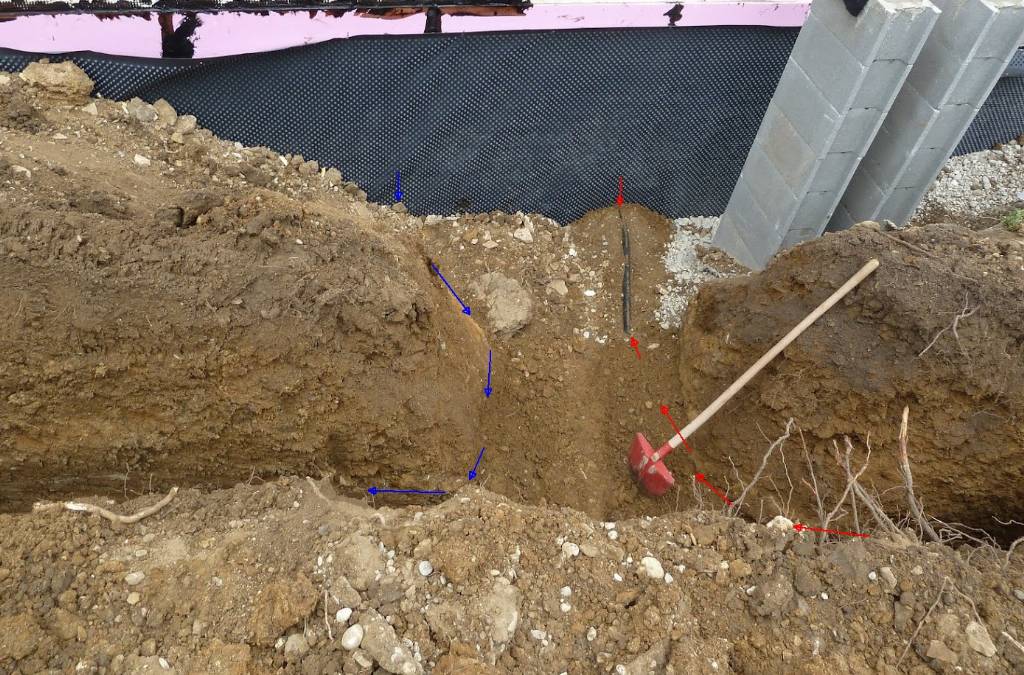

bez. abstand >1m wünschenswert. wenn du mehr einplanst, hast mehr reserve. in realität kommen die mystischerweise immer näher zusammen. wennst 30cm planst, picken die in der erde garantiert zusammen. ;) bei mir waren 1,2m geplant. ich konnte gar nicht schauen, schon hat der baggerfahrer mit einer 80er schaufel einen zugangsgraben gemacht... in beengten verhältnissen war's das.  |
||
|
||
|
Habe leider nicht mehr alles aus diesem Thread so im Kopf, wie schaut es bei dir mit der Einfahrt und der Terrasse aus? Werden diese Flächen versiegelt (asphaltiert oder überdacht?) Dann dürftest du meines Wissens keine Slinkys in diesen Bereichen (am Anfang und am Ende) machen.
Du könntest diese Bereiche als gerade Kollektoren ausführen, mit deiner Heizlast (ca. 5 kW was ich gelesen habe) würde der Kollektor vermutlich immer noch ausreichen. Sonst gehst du einfach bei den anderen Bereichen um ca. 20-30 cm tiefer (Grabenabsicherung bzw. -abschrägung beachten). Viel Erfolg beim Verlegen!!! |
||
|
||
|
es ist nicht empfehlenswert. probleme gibt es dann, wenn aus versiegelten "flächen" energie permanent mit sole <0° entzogen wird. wenn diese erde gefriert, sprengt's die oberfläche. die erde unter einer versiegelten öberfläche regeneriert nicht so schnell. es hast nur die erde seitlich und drunter. genau. wobei am anfang/kalt ist es kritisch. da kommt ja die sole mit der minimalsten temperatur raus. am warmen ende wird die sole nie unter 0 sein. voraussetzung ist eine ordentliche überdimensionierung. bei 5kw heizlast und max.9kw kollektor scheint's mir ordentlich überdimensioniert. :) |
||
|
||
|
Also unter der terrasse wären slinkies also ok? Gibts da probleme mit setzungen? Und unter der asphaltieren einfahrt dann den Kollektor gerade? Ich änder das heute dann mal und stell es hier rein. |
||
|
||
|
am warmen ende, bei versickerungsfähigen terrasse (nicht zubetoniert), sind slinkies ok.
ja, setzungen sind überall vorprogrammiert, wo ausgebaggert wurde. für die terrasse solltest du dir in dem bereich zumindest punktfundamente setzen. (s.o. im bild für den lüftungsturm) ich habe ein schalsteinstreifenfundament 25cm vorm keller stehen für die terrasse, 12m lang, 3,5m hoch. aua, das war teuer. |
||
|
||
|
Dann wäre es auf die Art besser?
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=DCnp35dj2Bw9nSHZXtfK Ich komm dann so aber schon verdammt knapp an die 300m ran :) Wegen den Setzungen bei der Terasse. Wird da nicht so oder so was gemacht weil die Setzungen hätte ich da schon allen durch die Baugrube die zugemacht wird oder habe ich da einen Denkfehler? |
||
|
||
|
Die 300m legst immer rein, egal wie viel grabenmeter du hast :) Baumeister schüttet dir das gerne alles mit schotter zu, der sich dann nicht setzen sollte. Ob da so gescheit oder günstig ist? ;) Ich habe nur beim eingangspodest schotter vom boden weg, damit |
||
|
||
|
ja, da müsstest ohnehin was machen - wir bekommen unter die terasse auch ein streifenfundament und schalsteine |
||
|
||
|
Ui unterbrochen.. ;) |
||
|
||
|
Dann klär ich das mal mit dem bauleiter wie das aussieht mit der terrasse. Von der Zeichnung her würde das so passen mit den geraden kollektoren? Unter der Einfahrt hab ich mit setzungen kein Problem wenn das dann asphaltiert wird? |
||
|
||
|
Wenn deine Terrasse Regen durchlässt, dann kannst du dort auch Slinkies machen. |
||
|
||
|
je wie viele cm jeweils muss der bagger das Material verdichten und sollte das erste Material auf dem rohr ein weiches Material sein (zb Humus. Morgen verlegt mein Installateur den Kollektor. Bin gespannt ob alles gut geht. |
||
|
||
|
Kommt auf die erde und feuchtegehalt drauf an.
Ich habe eine miniwalze mit 1t verwendet. Der bagger hat jewes eine lage von ca 80 draufgetan und bin dann drübergefahren. Ich hatte einen feuchten lehm. |
||
|
||
Und wenn ich nur den bagger hab zum verdichten? Boden ist erde und kies.  |
