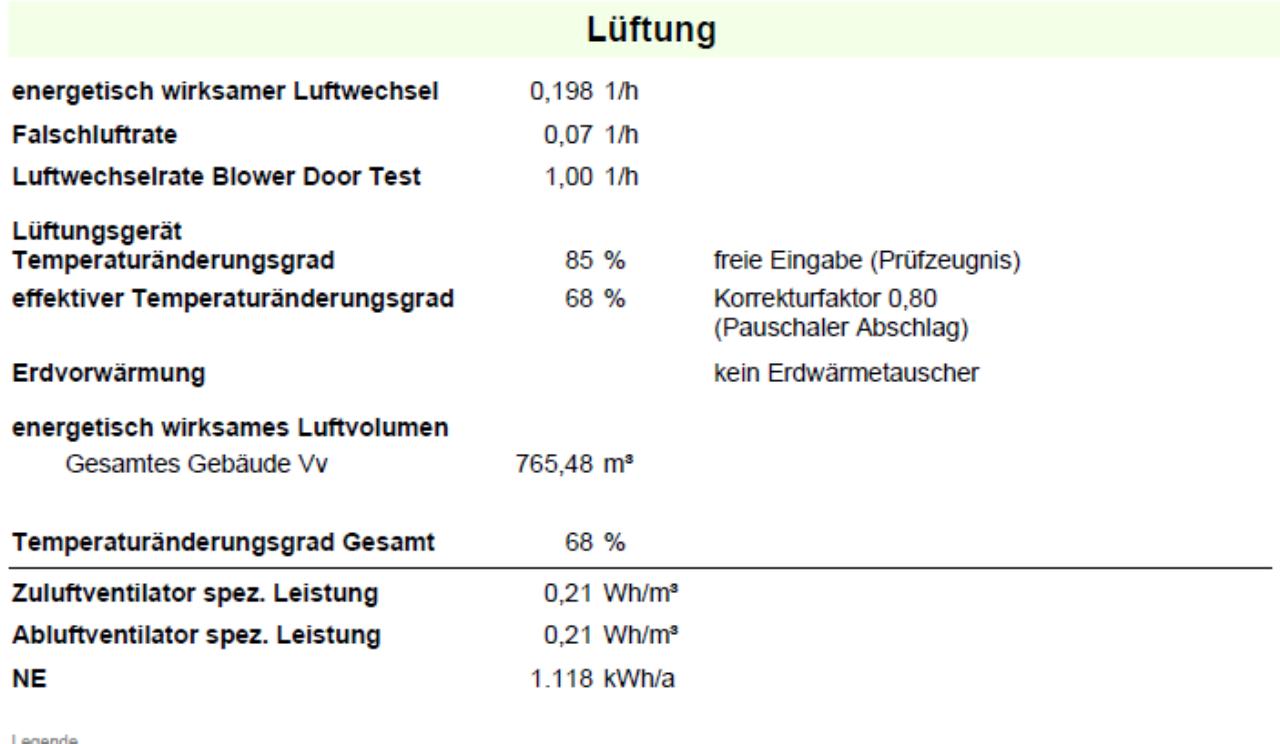

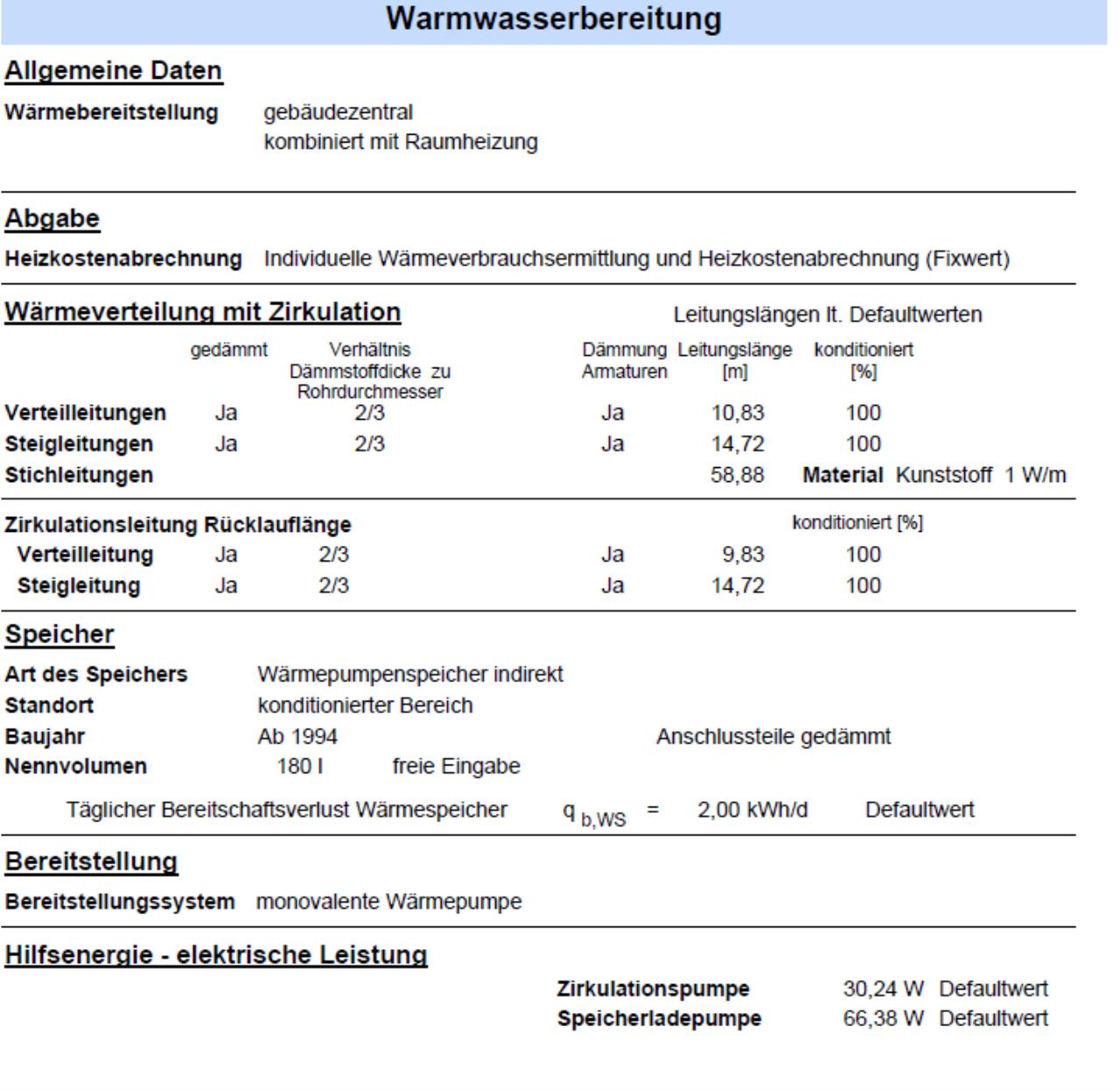

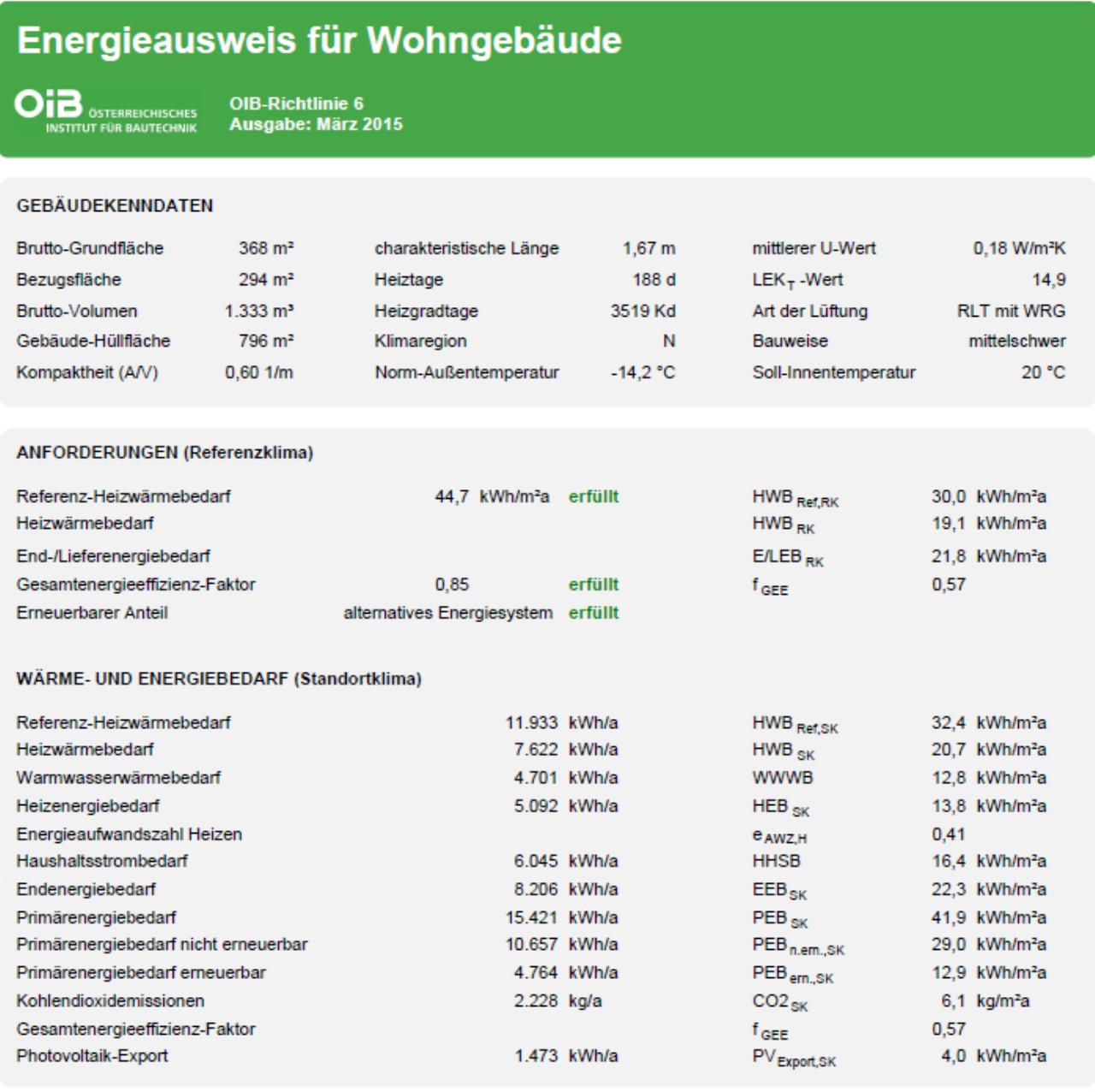

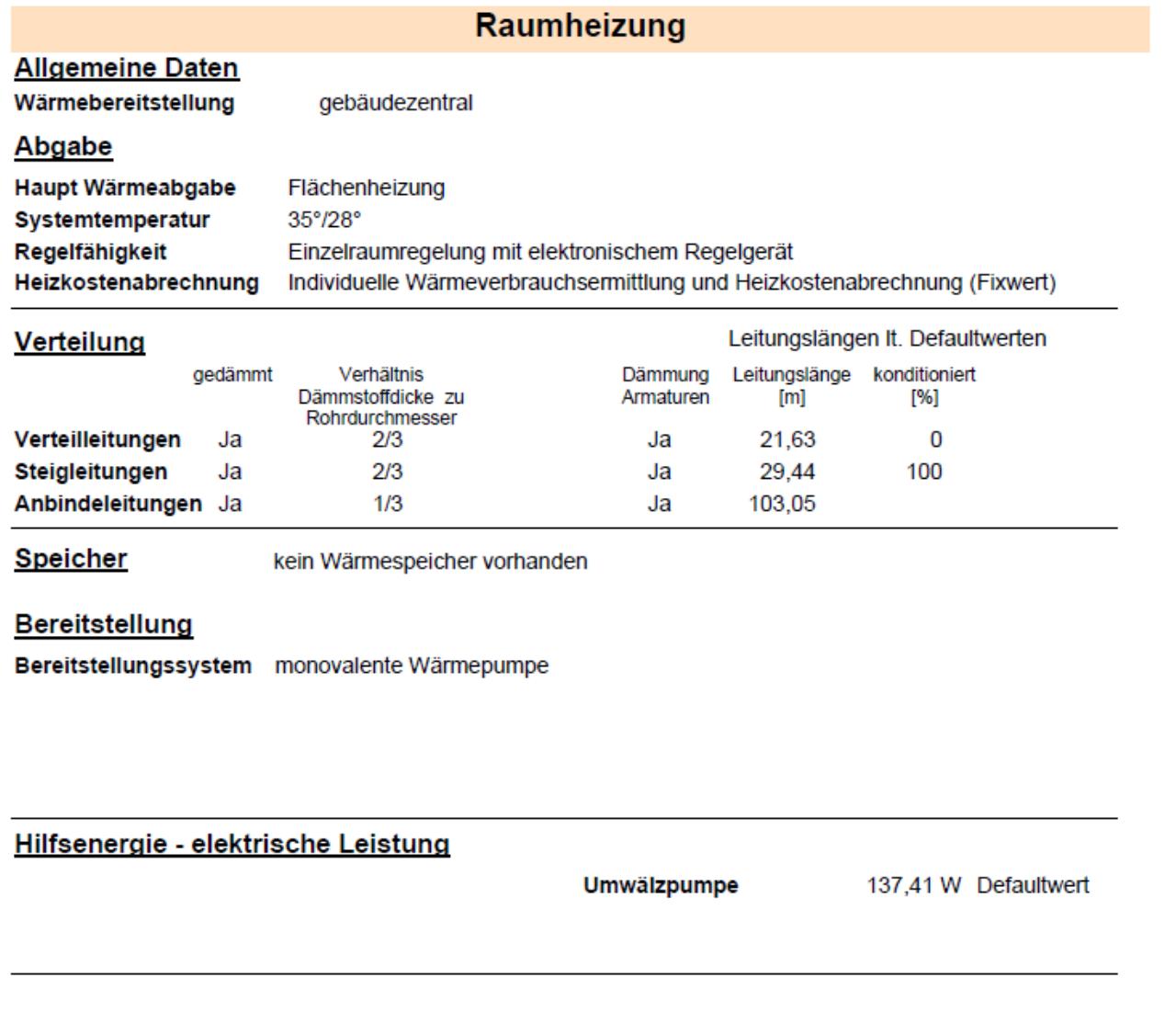

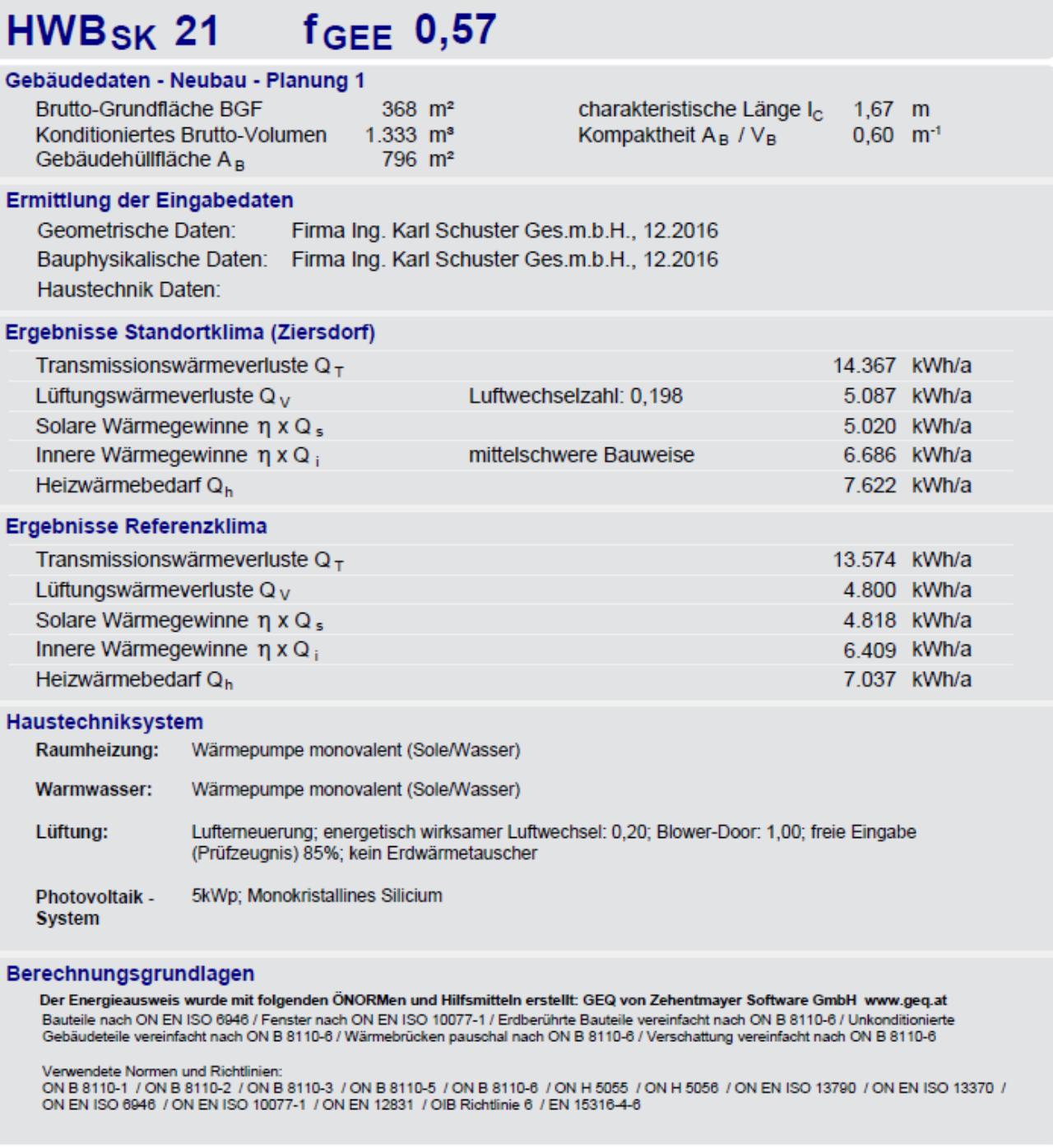

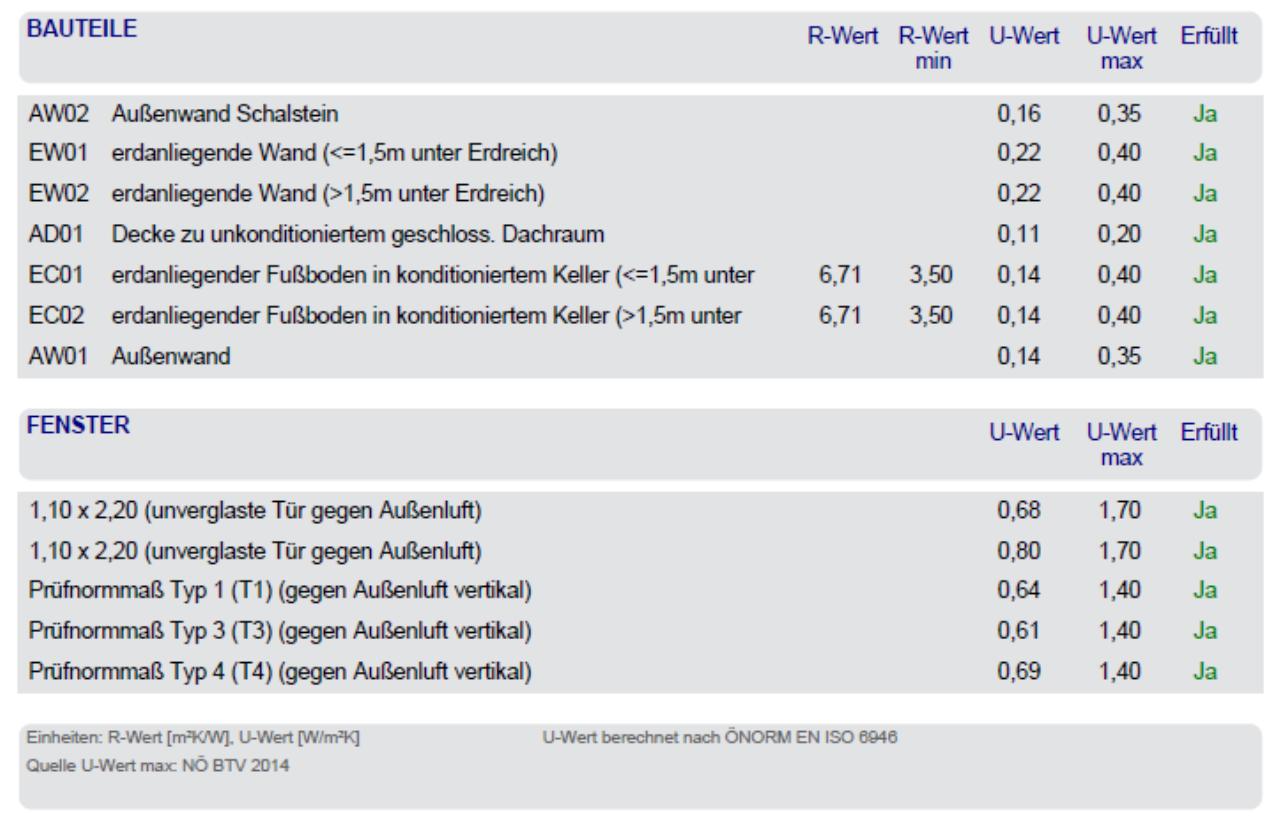

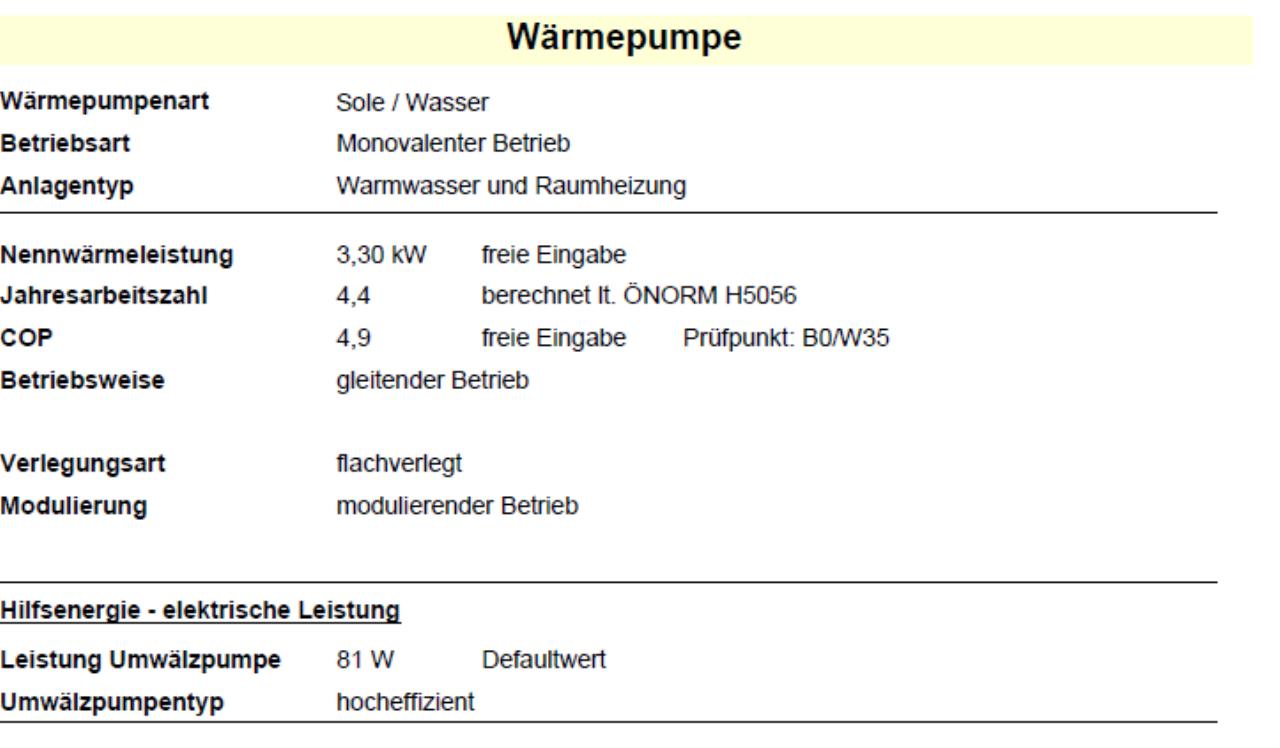

Hier noch Auszüge meines EA EA [Energieausweis]:
|
||
|
||
|
Hallo Wombat,
Bagger ist schon organisiert? Wie breit ist der Böschungslöffel? --> der 1,60er Graben einfach machbar? Material schon bestellt? Nicht zu lange warten. Ich finde die Bereiche D bis G relativ kompliziert. Hatte bei mir auch so etwas überlegt und wieder verworfen. Habe einen durchgehenden Graben draus gemacht, einfacher und schneller. so würde ichs machen: http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=quHIOaOGThI0Wog0pA84 und die kleine Maschine reicht sicher LG Standort ist Gettsdorf? |
||
|
||
|
Danke für den ersten Input, alpenzell!
Bagger ist organisiert (27to), das mit dem Böschungslöffel muss ich noch in Erfahrung bringen. Sollte der Kollektor auch zur Terrasse ca. 1m Abstand haben? Es wäre ja theoretisch auch möglich einfach einen breiteren Graben auszuheben, aber die Slinkies eben nicht so breit zu machen, oder? Wegen Material hab ich jetzt mal beim Muggenhumer angefragt wie lang die Lieferung ca. dauern wird, danke für die Erinnerung! Ok, deine Variante sieht jedenfalls nicht so kompliziert aus und wäre sicher super zu realisieren. Der Verlust von geschätzt 600-700 W Leistung des Kollektors wäre zu verschmerzen, da er ohnehin noch ausreichend überdimensioniert ist, lieg ich da richtig? Ich würde auch wirklich gern die kleine Maschine einsetzen, aber ein Installateur hat beispielsweise gemeint dass alleine aufgrund der großen beheizten Fläche die kleine schon nicht mehr in Frage kommt. Er hat auch argumentiert, dass die reale Heizlastverringerung durch die KWL KWL [Kontrollierte Wohnraumlüftung] nicht in dem Ausmaß vorliegt, da Fensterlüften in dem vom EA EA [Energieausweis] angenommenen Ausmaß niemals vorliegt. Aber ja, auch Arne meinte auf der Messe dass eine gut ausgelastete kleine Maschine einer unterfordernden großen Maschine vorzuziehen ist. Muss jetzt wohl nur mehr einen Installateur überzeugen ;) Und ja, Standort ist Gettsdorf. Wenn ich jetzt mal so darüber nachdenke dann wäre wohl Weinviertel West als Titel passender gewesen ;) |
||
|
|
||
|
||
|
Willkommen im Club! Das Weinviertel wird nun langsam zur neuen Metropole des RGK RGK [Ringgrabenkollektor]
Mit den Heizi's haben wir es wirklich nicht leicht. Wir haben eine ähnliche Ausgangssituation wie du. Bugalow im Hang mit Wohnkeller und integrierter Doppelgarage. In Summe 275m² (davon 45m² Garage). Ich hatte mich für die KNV 1255-06 PC entschieden, aber bin letztendlich an den Heizi's gescheitert, die entweder nur die grössere WP WP [Wärmepumpe] verkaufen wollten, oder mir mitgeteilt haben, dass sie im Moment zu sehr ausgelastet sind und mein Projekt nicht realisieren können. Schlussendlich bekommen wir jetzt eine von 3-13kW modulierende IDM iPump T (bei dieser WP WP [Wärmepumpe] lässt sich auch die max Leistung begrenzen). Hast du schon eine Heizlastberechnung? Das ist ja mal die Basis bevor du den RGK RGK [Ringgrabenkollektor] auslegst. Der Energieausweis ist hier nicht das tool der Wahl. |
||
|
||
| Hallo Shelby, schau mal hier im Shop nach, da siehst du Preise und wirst sicher auch fündig. | ||
|
||
|
Hallo,
bin selbst kein Grabenprofi, habe meinen aber gerade verlegt und mich ausführlich mit der Theamtik beschäftigt. Kommt drauf an, wie du die Terrasse bauen möchtest. Ich denke hier geht es eher um den Schutz des Kollektors während der Bauphase Terrasse, für den Entzug kein Problem. |
||
|
||
|
Ja, sicher. Entscheidend ist die Löffelbreite des BAggers, soll ja schnell gehen. Wenn diese 1,80 ist, du aber nur 1,60 wegen baulicher Beschränkungen davon nutzen möchtest kannst du 1,60 Slinkys für beide Kollektoren an einer Seite anstoßen lassen. Für den Entzug ist es natürlich besser, die ganze Breite wird genutzt. Was nicht heißt, dass der Slinky 1,80 sein muss. Außenkollektor kommt an die Außenseite und Innenkollektor an die Innenseite, dann hast du auch mit 1,60 Slinkydurchmesser die komplette Grabenbreite genutzt.
So sehe ich das. Krieg mal raus was für eine Breite der Böschungslöffel hat, dann schau ich mir gerne mal die genaue Grabenbelegung an. Musst dir auch überlegen, was du im Bereich der Terrasse machst. Man kann den Graben ja auch nach der Terrasse breiter belegen. Thema große oder kleine KNV ist für die Verlegung des Kollektors nicht relevant. WEnn du die Heizleistung genau wissen möchtest, lass eine phpp Berechnung mit deinen Wunschinnentemps. machen. |
||
|
||
|
@shelby
Danke :D Ist ja wirklich Wahnsinn wieviele Projekte in letzter Zeit aus dem Boden sprießen! Hab mir deinen Thread eh auch schon durchgelesen, sehr ähnliche Voraussetzungen. Ich hab jetzt aber sogar schon einen Installateur in meiner Nähe gefunden der mir die 6er nach Rücksprache mit KNV angeboten hat. Bei der FBH FBH [Fußbodenheizung] und KWL KWL [Kontrollierte Wohnraumlüftung] bin ich da allerdings noch nicht so ganz zufrieden, aber die könnte ich ja im Notfall auch anders vergeben. Ist halt die Frage, ob er dann - sofern es die kleine WP WP [Wärmepumpe] tatsächlich nicht schaffen würde - den Austausch auf seine Kappe nimmt oder das dann erst wieder auf mich abwälzt.. Die IDM sieht allerdings auch sehr interessant aus. Wo liegt die denn preislich im Vergleich zur großen 1255er? Zur Heizlastberechnung: das GEQ-Tool dürfte da auch ein Zusatzmodul zur Heizlastberechnung haben, ich werd mich mal mit dem beschäftigen, das sollte ja dann adäquate Ergebnisse liefern, oder? |
||
|
||
|
Ok alles klar. Bin da nur etwas nervös geworden weil mein Vater (Maurer/Polier) meinte dass das Betonfundament von Terrasse/Gartenmauer die Kälte anzieht und es deswegen nicht zu nah beim Kollektor liegen sollte. Das wäre natürlich sehr nett von dir. Hab gerade mit dem Erdbauer telefoniert, er meinte dass der Böschungslöffel 2m breit ist, er allerdings den Graben mit einem "normalen" 1,2m breiten Löffel ausheben würde, weil der Böschungslöffel durch einen Graben mit teilweise 2m Tiefe beschädigt werden könnte...spannend! Ohne jetzt knausrig wirken zu wollen würde ich mir die Kosten für das Gutachten eigentlich gerne ersparen. Ich werde mal versuchen eine detailiertere Heizlastberechnung mit dem GEQ-Tool zu erstellen. |
||
|
||
|
Riesiges haus..

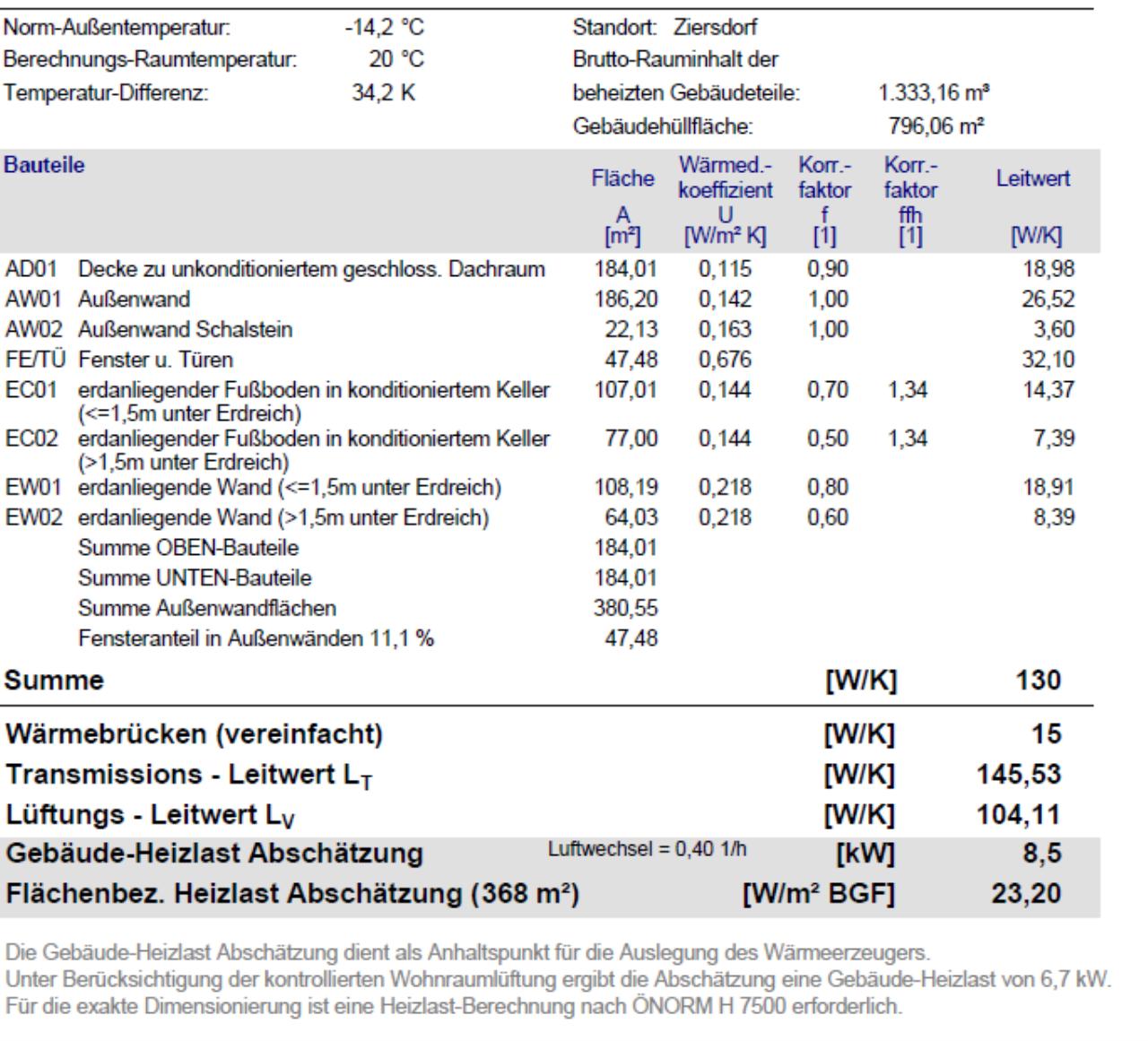

Aber die kleine wird ausreichen. Die heizlastabschätzung schaut vernünftig aus. Wow, fenster&türen werte sind top. Hauseingangstür auch wirklich passivhaustauglich? Jedenfalls kannst als argumentation den zusätzlichen 7kw e-heizstab heranziehen, der sich zum verdichter dazuschalten kann. Mehr als 7,5kw vom verdichter wirst aber nie brauchen. Die quelle auf 10kw auszulegen ist super. Situation, wie bei shelby. Könntest auch du schon fast shelbys lösung mit 2x400m dn40 andenken. |
||
|
||
|
Ja brink das stimmt, es wurde dann doch etwas größer als ursprünglich geplant. ;) Die Haustür hat lt. heutiger Nachfrage beim Josko-Partner einen 0,65er u-Wert, also sogar noch etwas weniger. Allerdings ist derzeit nicht sicher ob nicht noch ein Seitenteil aus Glas dazu kommt, da wirds dann vom u-Wert noch etwas schlechter werden.
Ich muss sagen ich bin jetzt auch kurz davor es wirklich mit der kleinen Pumpe zu wagen. Aber in einem anderen Thread hab ich gelesen dass Arne meinte, die Lautstärke der Pumpe sei "sportlich". Ich hoffe doch nicht dass man die dann durch den geschlossenen Technikraum im Keller in den Wohnräumen der oberen Etage als störend wahrnimmt. Vl. kann ja der Arne was dazu sagen? :) Den Heizstab brauch ich hoffentlich wirklich nur in Ausnahmesituationen...und wsh beim Ausheizen, oder? Ich würd eigentlich gern bei den zwei Dn32-Rohren bleiben, einfach weil die Verlegung wohl etwas unkomplizierter sein dürfte. Ich könnte aber den langen Kollektorabschnitt E (von alpenzells Link) etwas breiter machen, so 2m bis 2,20m, dann hol ich noch etwas mehr Leistung aus dem Kollektor raus. Ist es eigentlich wichtig, hier ein konstantes Gefälle zwischen dem kalten (höher) und warmen (tiefer) Kollektorende herzustellen? |
||
|
||
|
kann er ...

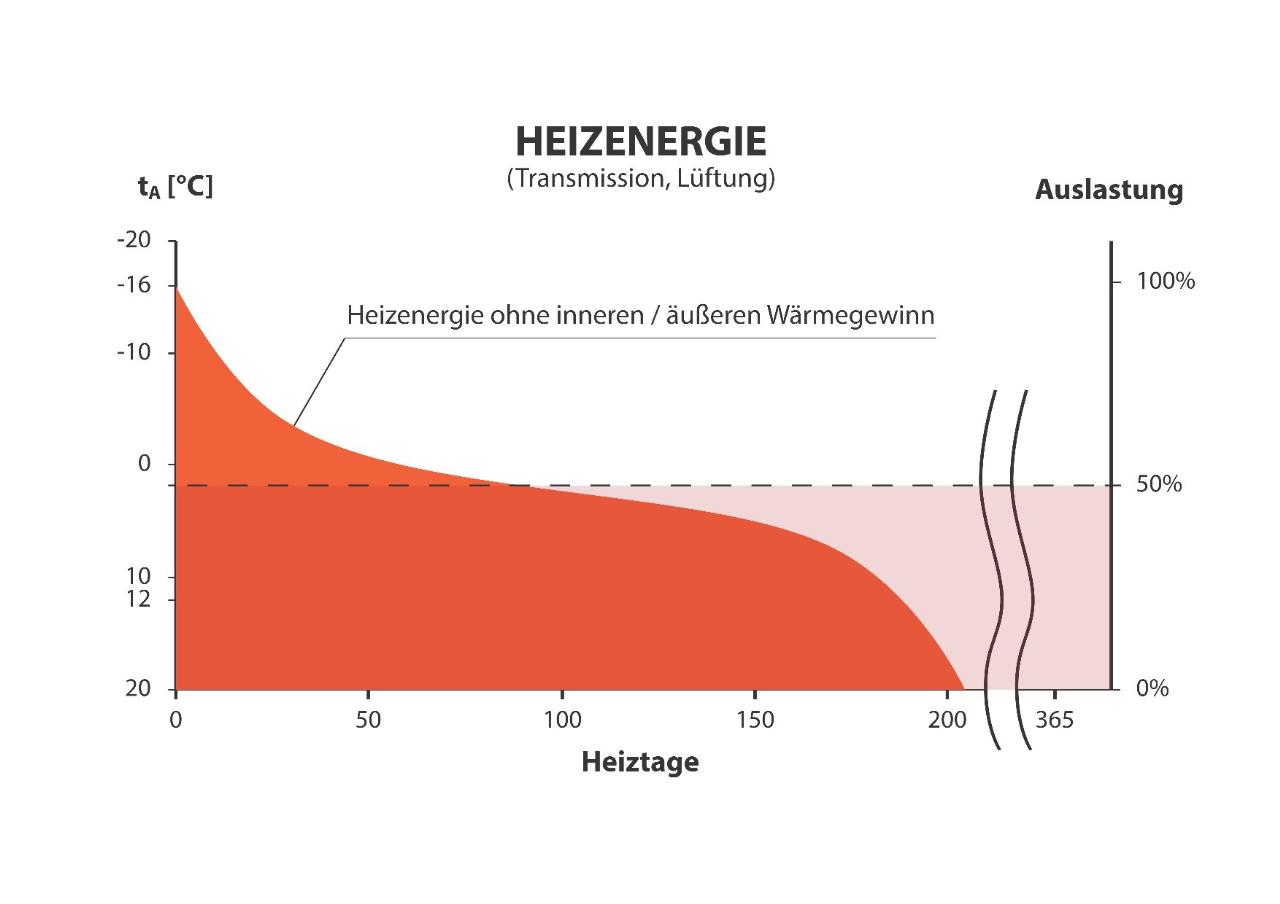

nicht die lautstärke, der ton ist sportlich. du wirst das nie hören. man muß sie ja geradezu zwingen dorthin zu drehen. ich habe das mutwillig provoziert... hier siehst du die verteilung der heizleistung über die saison. abgesehen daß sie nie vorkommt tritt die auslegungsheizlast nur an 1% der heiztage auf ...
der kurve kannst du auch schön entnehmen was passiert wenn du 10, 20, 30 oder 40% unterdimensionierst - fast nix......
wenn man noch solare & innere gewinne berücksichtigt - gar nix...... |
||
|
||
|
Hi Arne, schön dass du dich auch zu Wort meldest! :) Ok, dann beende ich hiermit feierlich meine Überlegungen zur WP WP [Wärmepumpe]-Dimensionierung und nehme die 1255-PC 06. Außer mein Installateur fällt mir doch noch um, aber das hoffen ich jetzt mal nicht.

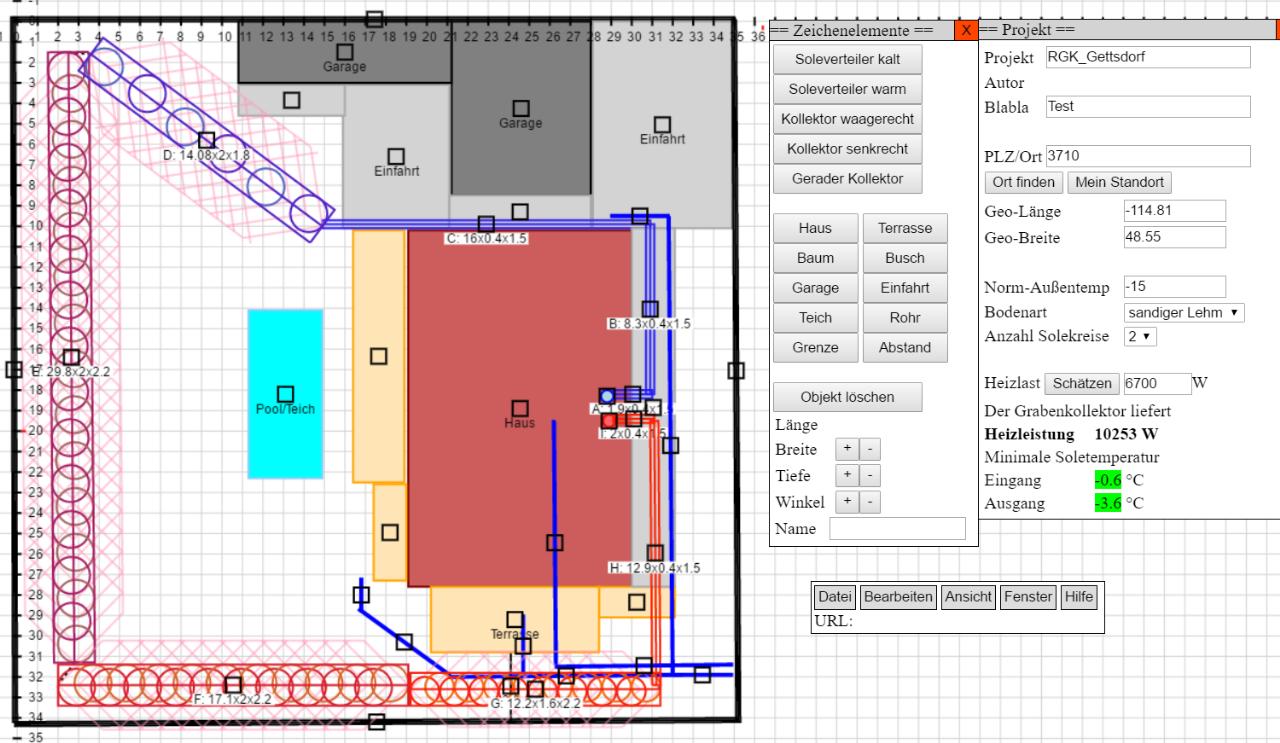

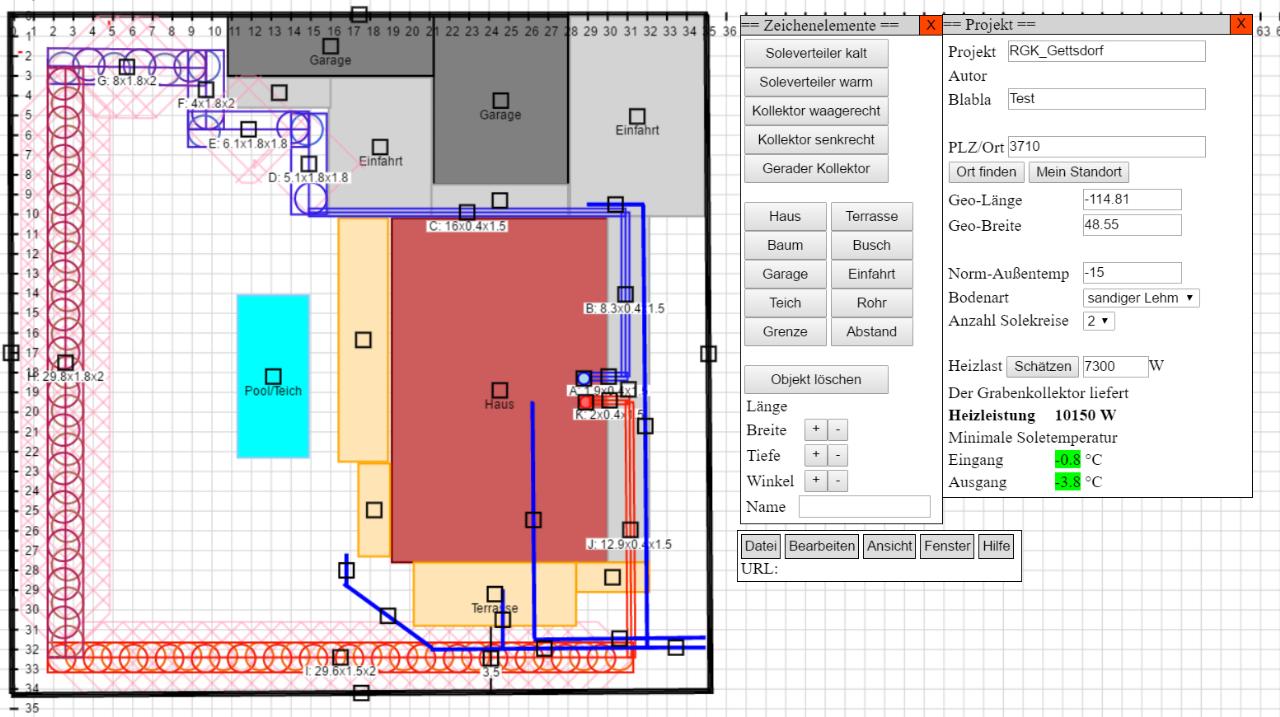

Ich habe jetzt noch mal den Trenchplaner angeworfen und auf Basis des bisherigen Inputs Optimierungsversuche gestartet. http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=eQQa6THYDhbtRbQriFjm
Die "Problemstelle" versuche ich jetzt so zu lösen, dass ich den Abschnitt F bis zur Hauskante 2m breit plane und danach einfach einen schmäleren Graben (Abschnitt G) dranpacke, dann gibts da sicher keine Probleme. Kann man das so machen? Gibts sonst noch Feedback zum Plan bevor ich mich an das Excel-File wage? Eine Frage ist nach dem Hinweis eines (mMn) renommierten Installateurs noch aufgetreten: er meinte, dass bei einem Lehmboden unbedingt Sand um die Kollektorrohre verfüllt werden sollte, da der Lehm aufgrund der durch den Entzug vorherrschenden Minusgrade um den Kollektor einfriert (und sich somit ausdehnt) und der Kollektor nach dem Auftauen nicht mehr voll vom Lehmboden umgeben ist, was sich in Folge negativ auf die Entzugsleistung auswirkt. Sand würde diesem Umstand entgegenwirken. Er bezog diese Aussage zwar auf herkömmliche Flächenkollektoren, aber trifft dies auch auf den RGK RGK [Ringgrabenkollektor] zu? Eigentlich würde ich gern auf den Sand verzichten, da dieser ja im Vergleich zum Lehmboden per se zu einer schlechteren Wärmeübertragung führt. |
||
|
||
|
ja und von was ist dann das rohr umgeben? die kilotonnen erde, die auf so einem rohr liegen, lassen einfach "luft" zwischen rohr und erde übrig? irgendwie schwer vorstellbar.. mit rgk system wird ja explizit drauf geschaut, dass keine einsandung erforderlich ist und durch die auslegung es zu keinen vereisungseffekten kommt. mein kollektor ist vom steinigen betonlehm umgeben.. |
||
|
||
|
Ich schätze mal dass der Luftraum zwischen Rohr und Lehm, auf dem sich die Aussage des Installateurs begründet, marginal ist. Wäre es dennoch von Vorteil, die Rohre mit eher feinerer, sandiger Erde zu bedecken? Laut Soletemperatur-Thread funktioniert das durch die Bank auch ausgezeichnet mit dem RGK RGK [Ringgrabenkollektor]. Die Temperatur beim Sole-Aus liegt zwar schlimmstenfalls leicht im Minus, aber das bedeutet ja nicht zwingend Vereisungseffekte des Bodens direkt um das Sole-Rohr, oder? Eine andere Sache: generell wird das Regenwasser bei uns in den Regenwasserkanal eingeleitet. Wir überlegen allerdings, das Regenwasser der Nebengebäude mittels Drainage über dem Kollektor versickern zu lassen, da dies ja für die Regeneration förderlich sein sollte. Trifft dies auch für die Versickerung auf dem kalten Kollektorbereich zu oder könnte das problematisch werden? |
||
|
||
|
ab -3 sole aus setzen vereisungseffekte am kalten anfang an. klar, vor allem dort wegen schnellerer regeneration. hier passiert der meiste entzug, da kälteste sole, deshalb sind die slinkiesabstände auch so weit auseinander. |
||
|
||
|
nö, den Sand möchtest du nicht dort haben. Evtl. Einschlemmen mit schönem schweren Lehm. Im Trenchplaner siehst du was passiert, wenn du bei der Bodenqualität Sand statt Lehm wählst - schlechter Wärmeleiter = kontraproduktiv. Deinen neuen Plan finde ich grundsätzlich gut. Ich habe in der Zwischenzeit auch mal mit der Grabenbelegung gespielt. Bei der Grabenlänge aber fast irrelevant. Mein Vorschlag passt jetzt nicht mehr ganz zur Trennung des letzten Grabens:
|
||
|
||
|
alles klar, da die quelle beim rgk generell überdimensioniert ist und auch sehr tief liegt kann braucht man da keine angst vor vereisungseffekten zu haben. danke für die info! Ok, dann werden wir das genau so machen. Sollte man das Drainagerohr in einen Schotterkoffer einpacken und rundum mit Vlies abdecken? Vielen Dank für deine Mühe, alpenzell! Ich werde versuche, anhand deiner Grabenbelegung eine entsprechende Variante für die neue Variante zu basteln. Mal schauen ob ich das auch so gut hinbekomm. ;) |
||
|
||
|
da fragst am besten jemanden, der das schon gemacht hat. zb richard3007 |
||
|
||
|
ja, sowas hört man oft, der kern der wahrheit kommt aus der zeit der sehr knapp ausgelegten direktverdampferanlagen, wo jeden winter meterdicke eisradien erzeugt wurden. diese kollketoren hatten auch 2-3 monate regenerationsdauer bis das ganze eis geschmolzen war und wieder ungestörte erdreichtemperatur erreicht wurde.
daher stammt auch noch die überholte empfehlung 'nicht zu tief' zu verlegen... nein, wir legen ja viiiel üppiger aus. soviel zur 'regeneration' beim RGK RGK [Ringgrabenkollektor]...

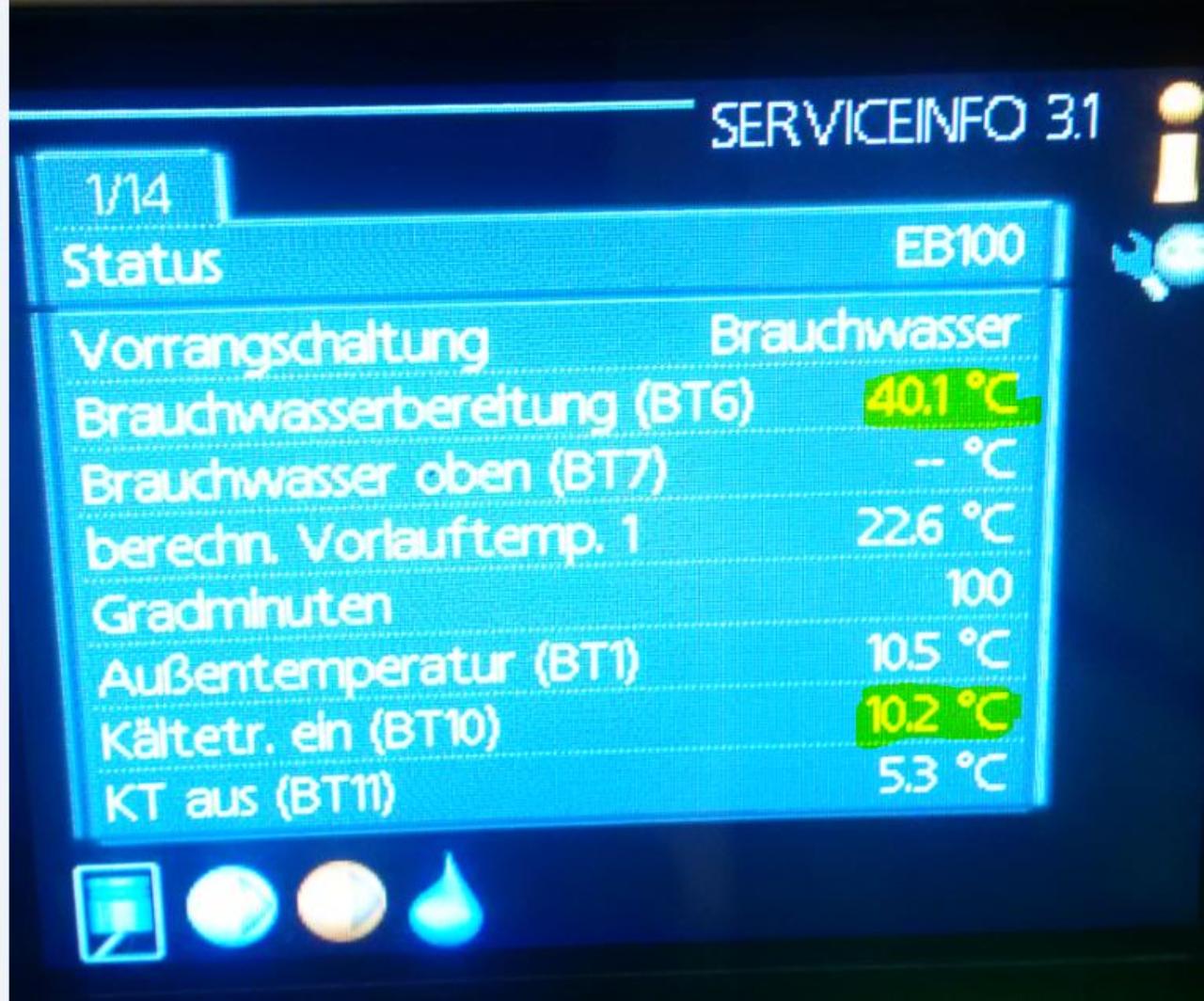

tagesaktuelle werte bei KA und richard... majen aus dem htd-forum hat einen (auf eigene faust) radikal unterdimensionierten RGK RGK [Ringgrabenkollektor] und bindigen boden - natürlich ohne sandbett. auch er vereist massiv, soletmps bis -8° dauert auch bei ihm einige zeit im frühjahr bis der boden auftaut. trotzdem werden seine werte über die jahre besser nicht schlechter ... |
||
|
||
|
ja, würde ich immer machen.
der schotterkoffer ist der puffer, der das schnelle wasser zwischenspeichert, das vlies ist der filter damit das drainrohr nicht zuschlämmt... @alpenzell, ich finde es schön daß du nach deinem aktuellen experience-climax hier so viel weitergibst ... |
||
|
||
|

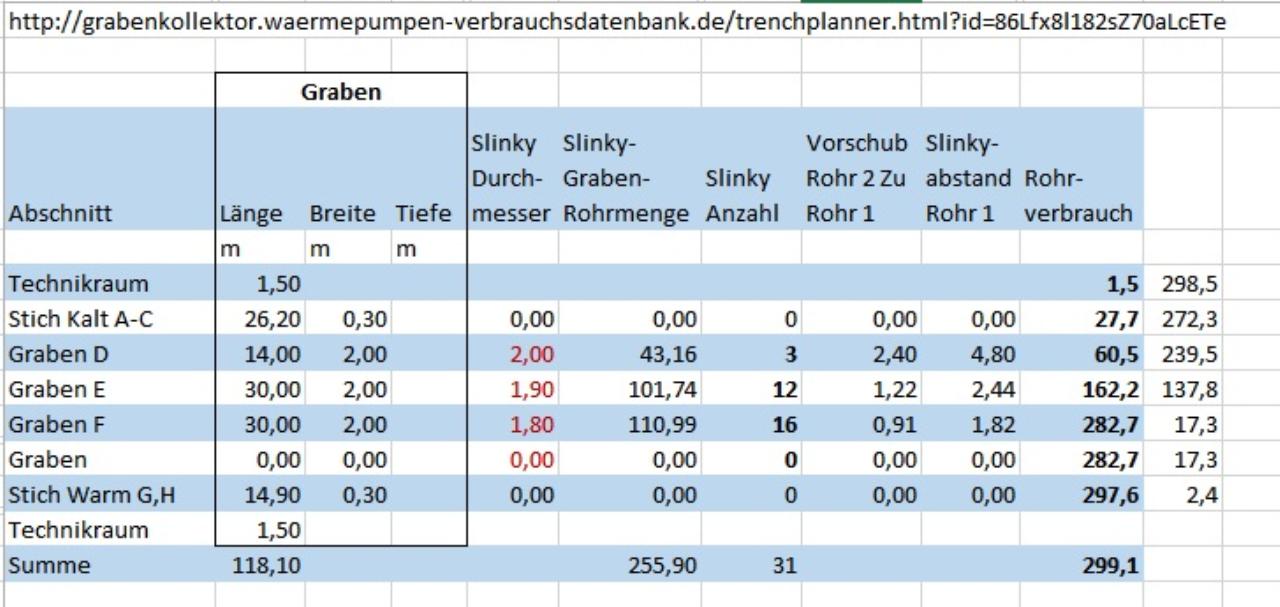

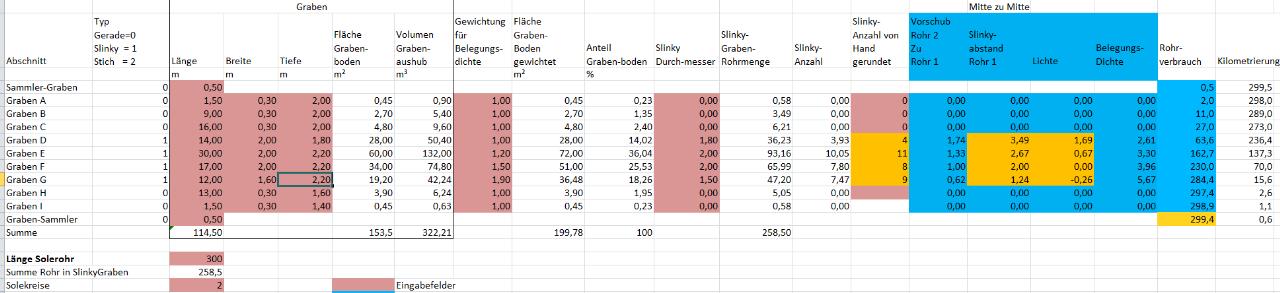

so, hab mich mal ein bisschen mit dem excel-tool gespielt; die sammler hab ich auf 0,5 reduziert, die neuen verteiler sitzen ja eh direkt auf dem rds drauf
was meint ihr, passt das von der gewichtung/rundung? und der große unterschied des slinky-durchmessers beim warmen ende (von 2m auf 1,5m, graben g) ist kein problem? http://www.energiesparhaus.at/redirect.asp?q=http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=eQQa6THYDhbtRbQriFjm
|
