Planung Grabenkollektor

Hallo!

Ich lese schon seit geraumer Zeit hier mit und bin vom Konzept des Grabenkollektors begeistert…

Nun würde ich gerne mal die Meinung der Profis zu meinem Entwurf hören.

Hier ein paar Eckdaten:
- Wir werden ein EFH mit ca. 180m² beheizter Fläche bauen

- Niedrigstenergiebauweise wird angestrebt

- Technikraum in der Teilunterkellerung (unbeheizt)

- Wohnraumlüftung wird gemacht

- Leider hab ich noch keinen Energieausweis bzw. Einreichplan – nur einen Entwurf des Architekten

- Derzeit ist die Drexel & Weiss x² S7 meine bevorzugte Maschine
o lt. erster Abschätzung des Installateurs sollte die Leistung ausreichen
o genaue Heizlastermittlung wird dann gemacht sobald alle Daten vorliegen, vielleicht wird’s ja auch die kleinere Schwester die S5…..
o Die S7 benötigt lt. Datenblatt 2x150m PLT40 im Lehmboden

- Ich habe ein relativ großes Grundstück in der Pampa… Meine Nachbarn sind Rehe und Hasen  (Bezirk Ried i. Innkreis)
o ca. 800m² bebaubar
o ca. 1200m² Grünland

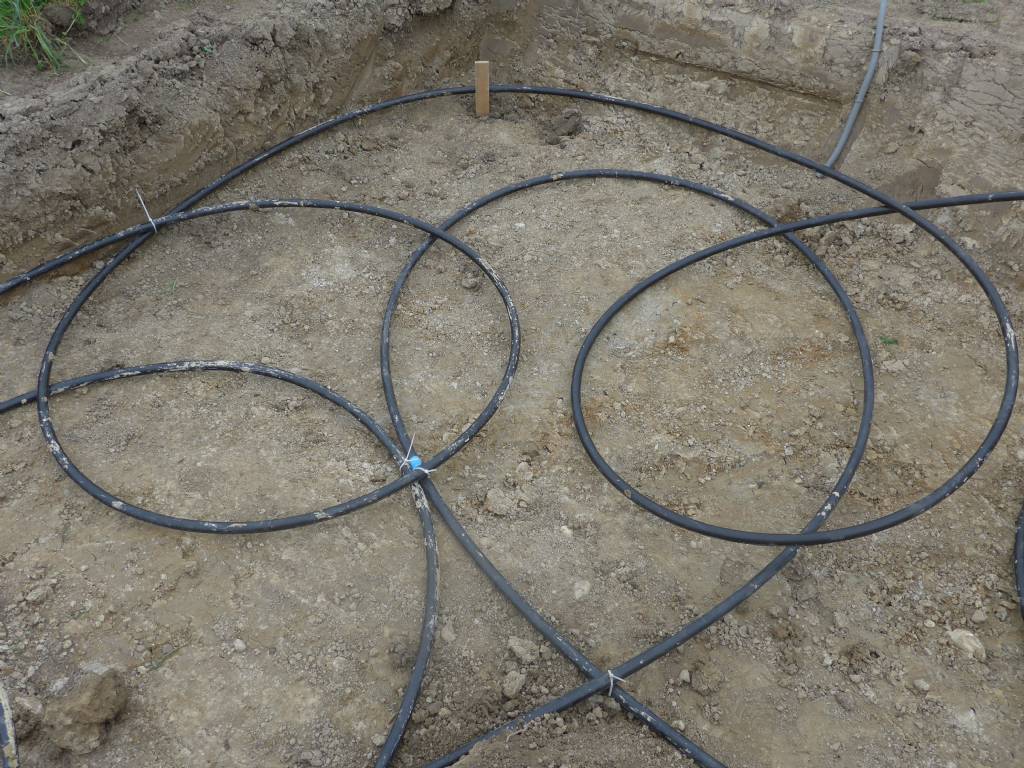

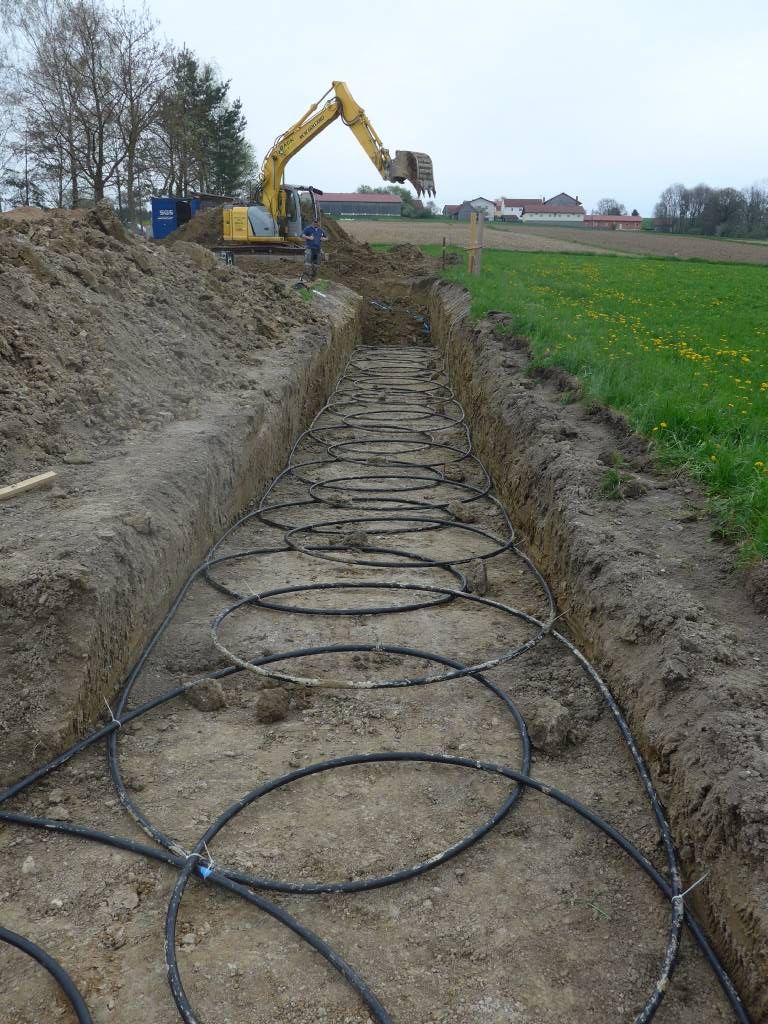

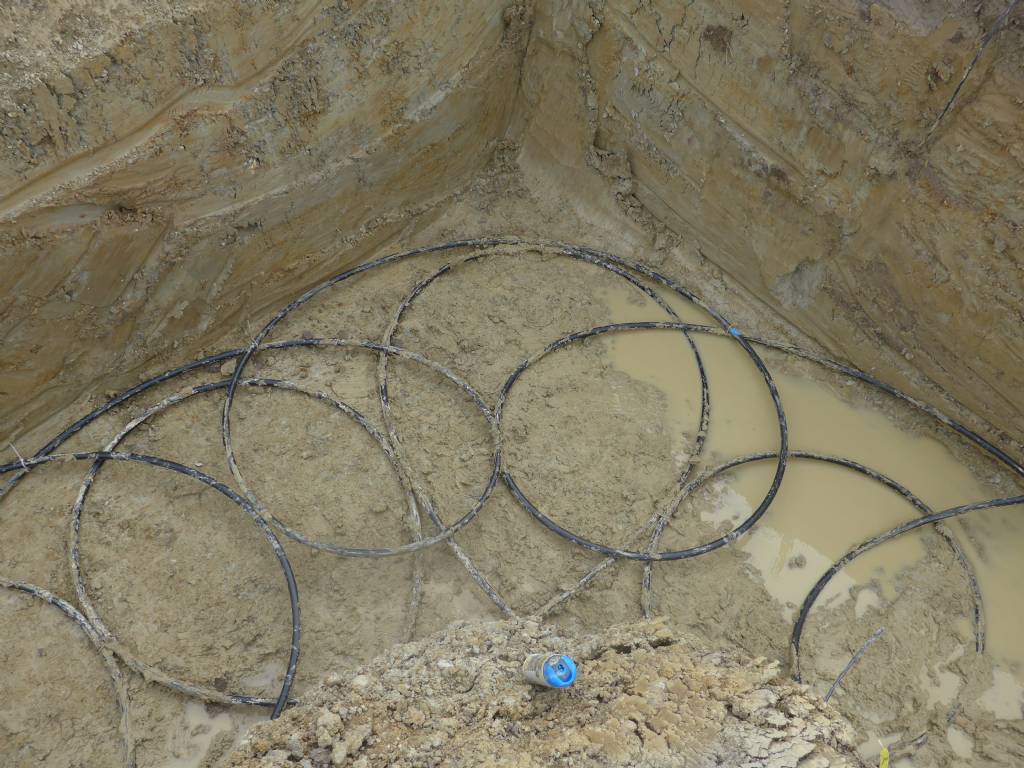

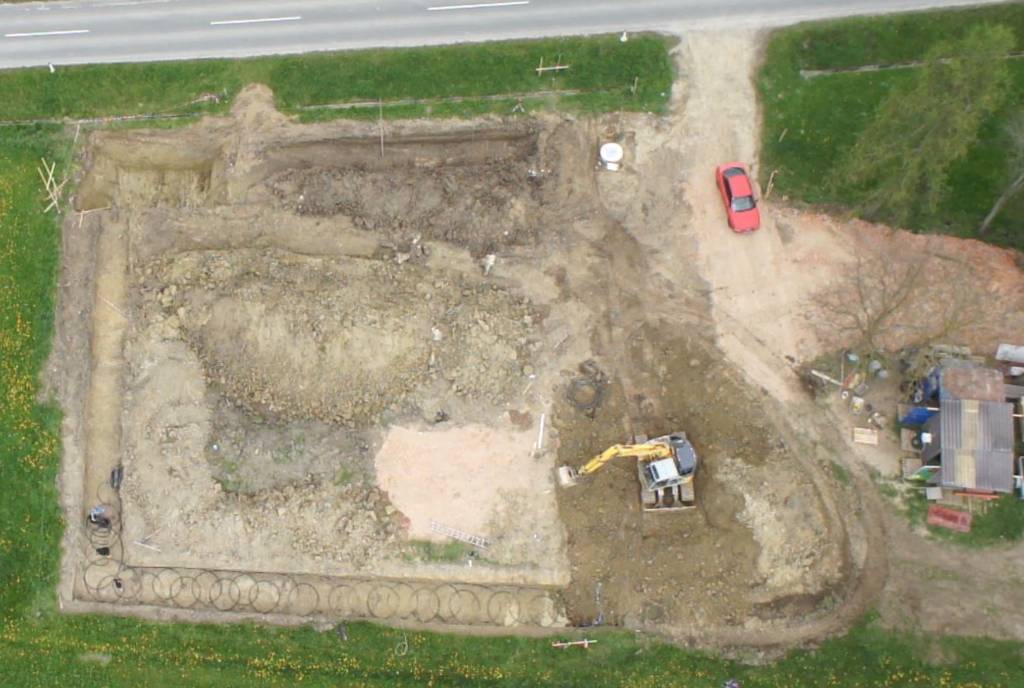

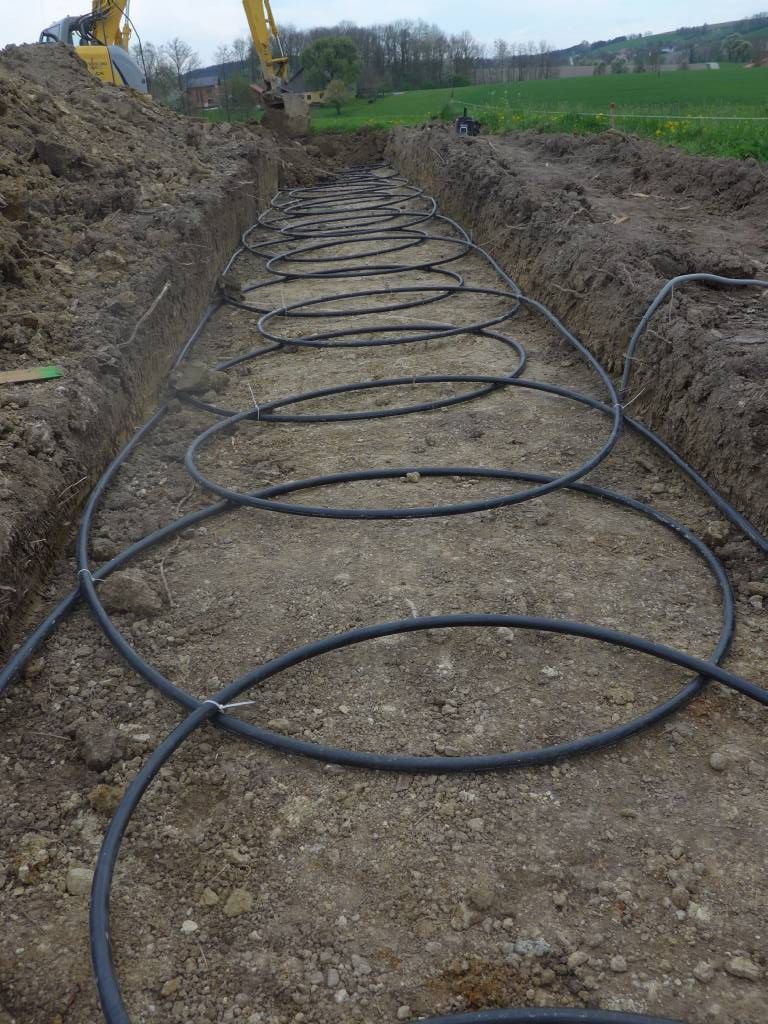

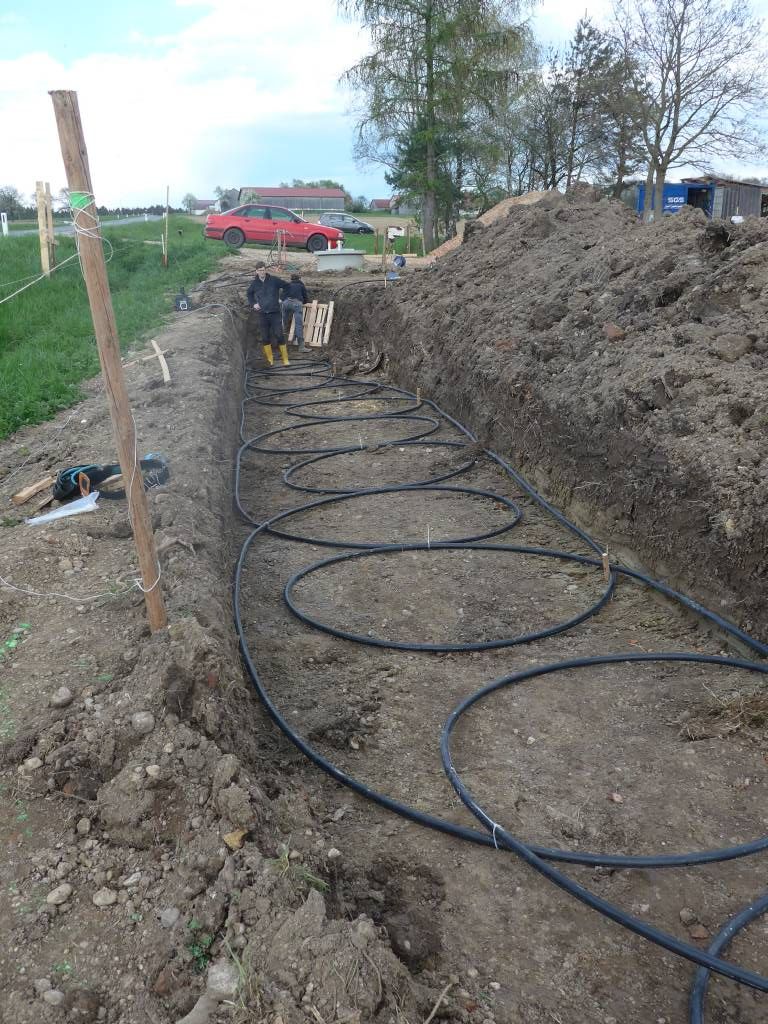

- Deshalb hab ich mir überlegt einen geraden Grabenkollektor zu machen
o 1m Breit
o 2m Tief (evtl. auch mit Gefälle ???)
o Ca. 150m Lang
o Ein Rohr an der einen Seite des Grabens, das andere Rohr auf der anderen Seite

Ich hab mich mal mit dem Grabentool gespielt und komme auf eine max. Heizlast von ca. 7.1kW…
Würde das für die S7 ausreichen oder muss ich hier noch etwas am Graben ändern?

http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=PxfphGQF4TcpBq3nHg8m

Mir ist bewusst, dass ohne genaue Heizlastberechnung das Ganze nur eine grobe Abschätzung sein kann,
aber ich möchte mich im Vorfeld schon mal informieren ob die Idee eines geraden Grabens so funktionieren kann.

Somit kann ich mich den Diskussionen bei den Installateuren gut gerüstet stellen… 
Besten Dank für eure Anmerkungen.

SG
Mike
