Hier nochmal der auszug aus dem D&W Katalog:
|
||
|
||
|
Wo/Wie findet man das raus? |
||
|
||
|
Ja, das mit der viskosität und druckabfall sind sehr knappe anforderungen. So niesrige viskosität haben nur wenige sole medien, wie zb tyfoxit - zu teuer eigentlich. Druckabfall von nur 30kpa bei der strömungsgeschwindigkeit ist ambitioniert. Die pumpe muss sicher mehr vertragen.
Den frostschutz mit 30% ist zu viel. Da reichen 20-25%. Schönrechnen kann man sich's mit 20% ;) Die kreise bei lehmboden verstehe ich in serie also 2x150m -> 300m kreis. Bei sand wären es zwei parallele kreise zu je 300m also doppelt viel material, halbe strömungsgeschwindigkeit pro kreis. Bei der s7 hätt sixh wirklich fast das plt50 angeboten
 |
||
|
||
|
in der technischen beschreibung...
hab ich jetzt geschrieben, dann nachgeschaut. und tatsächlich, es ist nicht zu finden. dabei ist das der wichtigste wert um den solekreis auszulegen. also am besten direkt beim hersteller anfragen. normal steht das in jeder technischen doku ganz weit oben. bei meiner wp-familie nennt sich der wert 'maximal verfügbarer externer druck', er könnte auch 'restförderhöhe' oder 'freie pressung' heißen. er ist hier bsplw bei 5/6/8/10/12 kw 950/940/920/850/690 mbar |
||
|
||
|
einer mit 7kw wäre schon üppig. mehr draufschlagen würde ich nur soweit es von der verlegung und dem platz her sinnvoll ist...
ja, mit allen parametern kann man spielen. die große breite ist auch sinnvoll, weil sie das sicherheitsproblem beim arbeiten entschärft. wenn der graben breit wie tief ist, ist er sicher. bei dir könnte man andenken abschnitte einfach gerade zu verlegen, und dafür andere breiter (-> 2m). ein luxusproblem ...
man gräbt parallel. nachdme es sich um ein geschlossenes entlüftetes system handelt ist bergauf/bergab völlig egal. sonden gehen ja vertikal in den boden... 600m single ist deutlich übers ziel geschossen, auch vom druckverlust. ideal ist bei plt40 eine länge bis zu 400m d&w empfiehlt 2 parallele kreise plt 40 mit je 150-300m länge. ich würde 2 parallele kreise mit 3-400m legen. aber dazu brauchen wir > 400mbar restförderhöhe. muß man noch erfragen... (hätte aber jede andere wp) hydraulisch würde ein kreis plt50 gut passen, aber da wird das handling schon sehr heftig. ich hab grad vor einer woche so ein rohr in der hand gehabt... sehr gute idee! so pauschalsummen kann man ganz schlecht vergleichen. teil es bitte auf nach: - gerätepreise - wasserinstallation material/arbeit - heizungsinstallation material/arbeit - lüftungsinstallation material/arbeit |
||
|
||
|
@dyarne

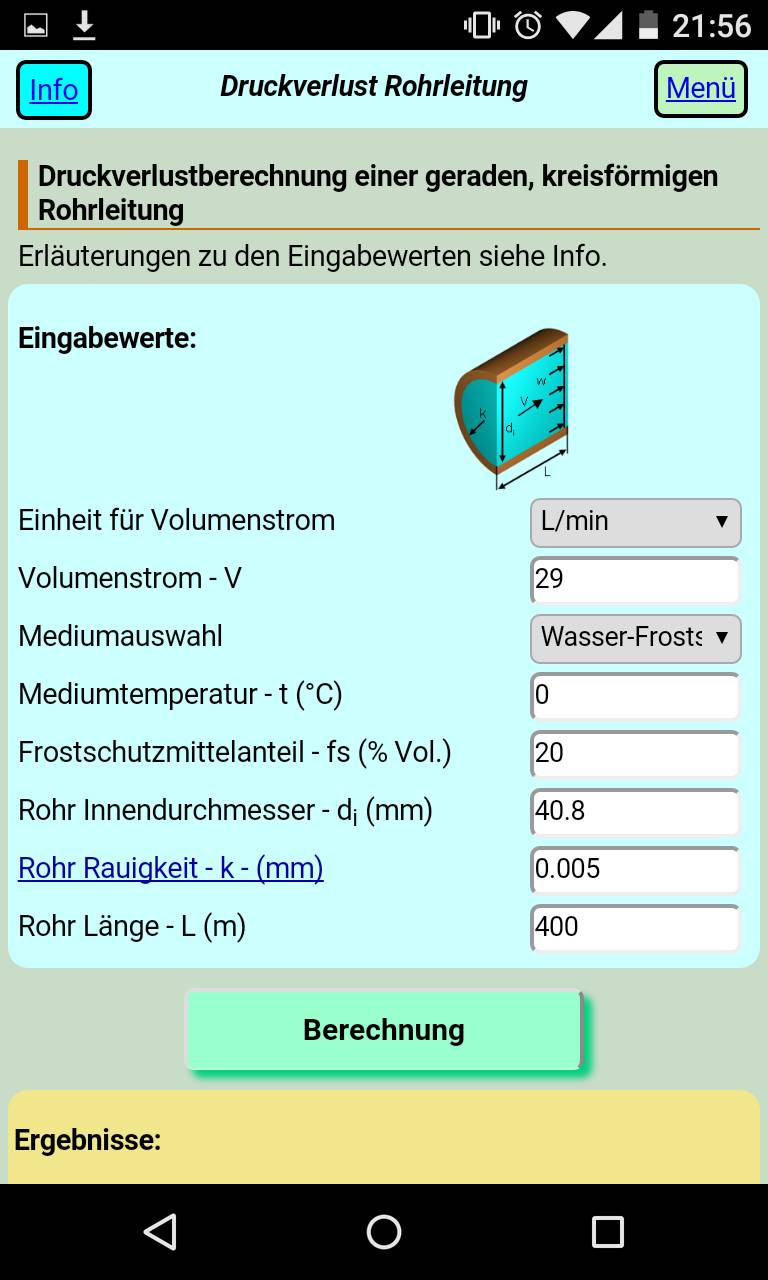

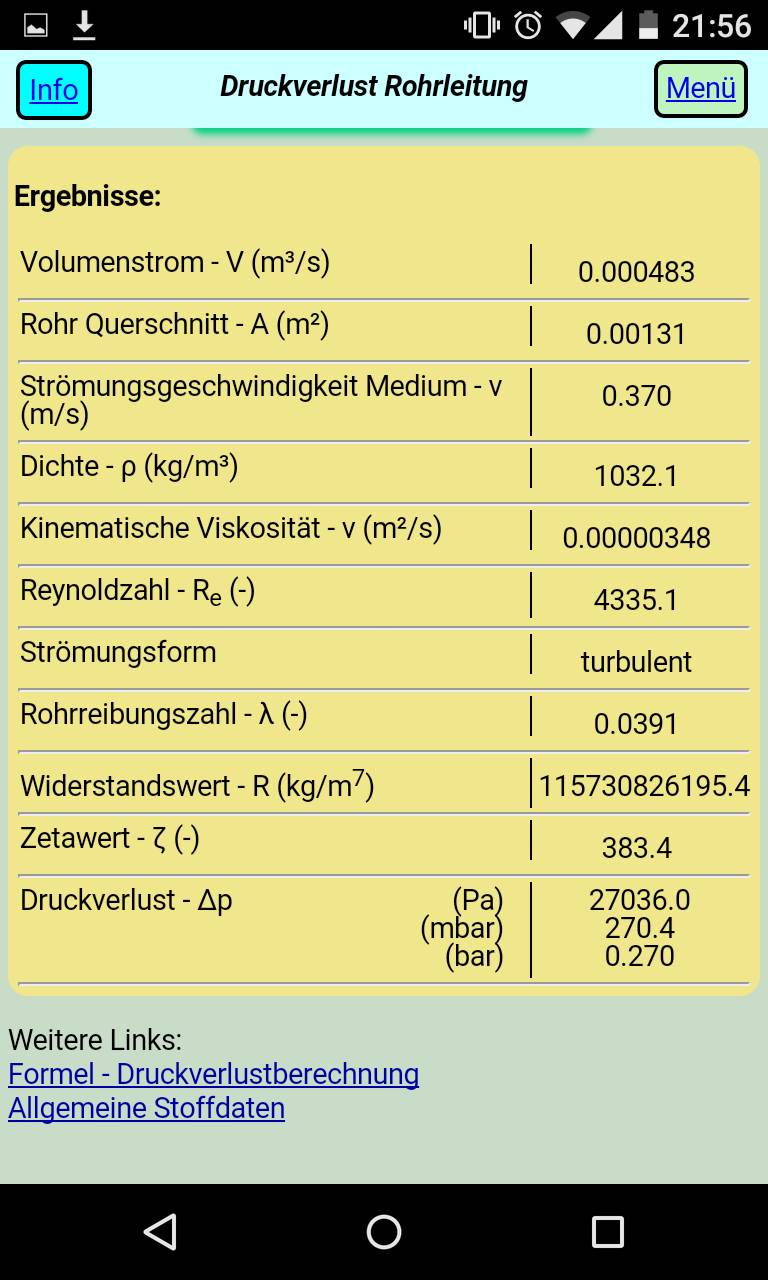

die screenshots vom handy sind einfach von browser/webseite. ja, schaut wie eine app aus, ist aber nicht. ;) ich sollte meine eigene android app schreiben... |
||
|
||
|
Ich werde da mal bei D&W direkt anfragen. Info folgt. Weil sie so schwer sind oder weil sie so steif sind? Oder beides? Ich hab mir hier vorstellt den Bund mittels Trecker und Frontlader über die Grabenmitte zu heben und dann Schleife für Schleife runterzuziehen... Ich werde mich jetzt nochmal mit dem Grabentool spielen. Und so zwischen 7kW und 8kW anpeilen. |
||
|
||
|
Da befürchte ich große Probleme, das Rohr ist sehr steif und bockig und lässt sich schwer bändigen. Am einfachsten ist es aus unserer Erfahrung, "mit" der Rolle im Graben zu arbeiten, sprich mit abrollen bzw. Rohrschleife vom Bund nehmen die gewünschte Slinky-Breite bereits gut zu treffen. Dann legen sich die Schleifen fast schon von selbst. |
||
|
||
|
Wenn ich den Graben in die Nordwestecke lege brauch ich mir übers Gefälle (Ost-West) keine Gedanken machen und die Versickerung (Oberfläche, Kläranlage) in den Graben wäre auch einfacher.
Sollte doch so funktionieren oder? http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=VrJcBPXo8SRSMTNMWXSI |
||
|
||
|
wow, komplett umgeworfen.
vor allem das kalte stück gleich gerade ausgeführt, dann slinkies. sehr schön, mir gefällt's! |
||
|
||
|
|
||
|
||
|
Hallo Allerseits!
Nach langer Abwesenheit möchte ich mich jetzt wieder mal melden um ein Update abzugeben. Es hat sich einiges getan in den letzten Monaten. Zum Einen hat sich ja mein Verlegevideo bei Hannes17 zum YouTube Hit entwickelt und zum Anderen bin ich jetzt endlich das lästige Haus los, dass noch auf meinem Grundstück verweilte.
Vom Abriss gibt's auch ein Video. Vielleich lade ich das ja auch mal hoch. Mal schaun was mehr Klicks bekommt...
Nun aber zu den wichtigen Sachen: Aus der x² S7 wurde mittlerweile die KNV 1255 06 PC. Der Energieausweis ist auch endlich da und sagt mir eine Heizlast von 7.1kW voraus... Aber naja wir wissen ja alle wie viel man auf diesen Wert geben kann.

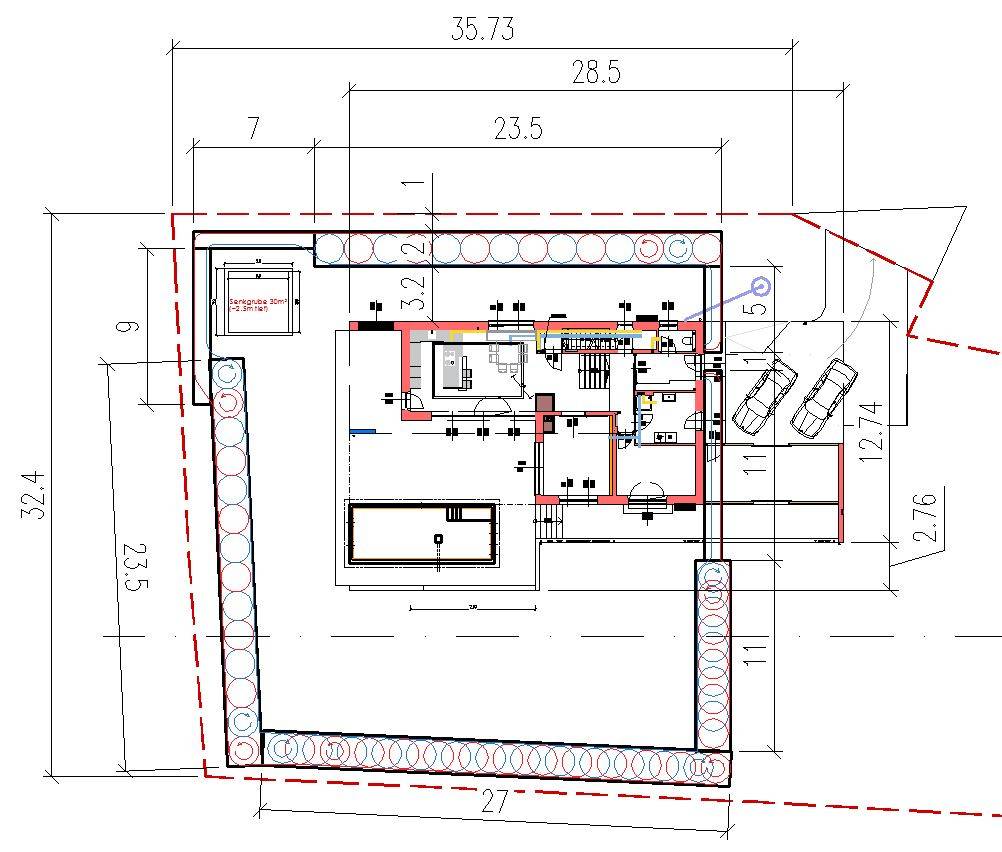

Die 1255er sollte auf jeden Fall genug Leistung mitbringen. Zudem gibt's im Wohn/Ess/Kochbereich noch einen kleinen Kaminofen für die romantischen Stunden. Die besagte WP WP [Wärmepumpe] werden wir mit 2x300m PLT32 speisen. Geliefert werden die von Arnes Lieblingsinstallateur aus Grieskirchen. Ebenso das andere Zeugs. Bei der Grabenplanung musste ich noch etwas optimieren. Ich muss nämlich noch um eine Senkgrube mit 4x4m rum fahren. Das mit der Kleinkläranlage wird leider nichts. Aber so sollte es sich ganz gut ausgehen:

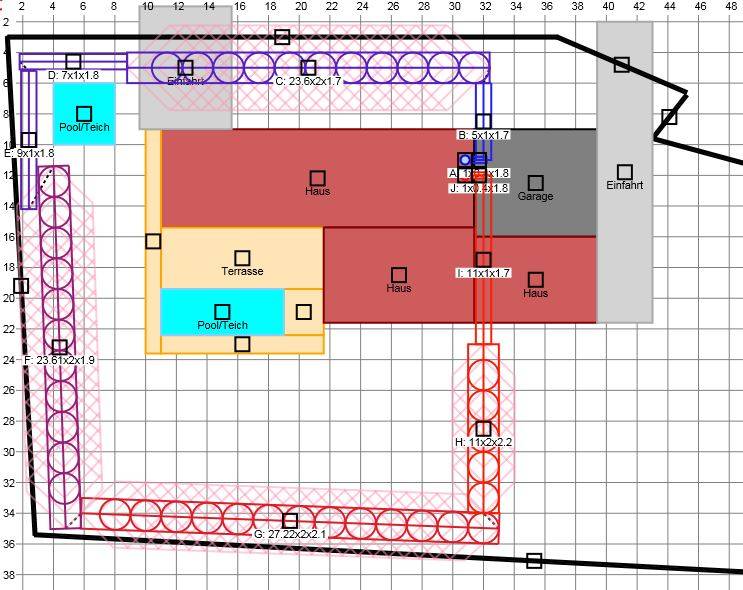

http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=dIfhPS7lHh35DVRI0b0v Mit 10.5kW ist der Graben auch anständig überdimensioniert. Aber kleiner macht bei den Platzverhältnissen auch keinen Sinn. Hab auch mal die Slinkies 1:1 in meinen Plan gezeichnet. Auch schon mit Gewichtung von Kalt nach Warm.
Und hier hoch die Excel Kalkulation dazu:
Hier hab ich mal 2x6m als Reserve vom und zum Haus eingeplant (erste und letzte Zeile), obwohl die Wärmepumpe eigentlich genau an der östlichen Wand im Keller steht. (also dort wo die Rohre jetzt rein/raus gehen... Sollte reichen oder? Der Baubeginn ist derzeit mit 18. April festgesetzt. Und wenn nichts dazwischen kommt wäre am Wochenende vorher die Grabenverlegung geplant. Denn da kann ja dann der Bagger stehen bleiben und ich spare mir den Transport. Also wenn Ende KW15 wer einen Ausflug ins Innviertel machen möchte. Gerne
Aber hierzu werde ich nochmal separat Details posten... Was sagt ihr zu der ganzen Geschichte. Sollte eigentlich ganz gut funktionieren oder? Wenn Hannes mitliest: In welcher Höhe bist du mit den Rohren in den Keller rein? SG Michael |
||
|
||
|
Werd mir den Termin notieren. Ist Freitag oder Samstag geplant?

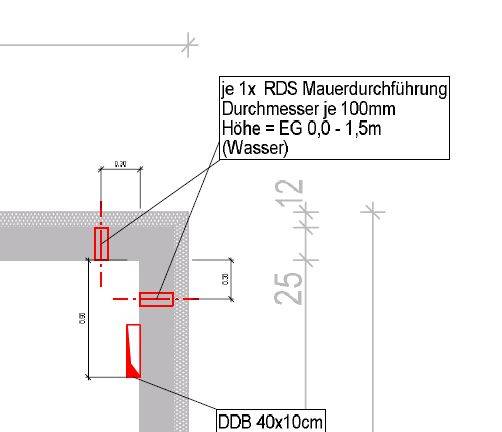

Update: EG - 1,5m Ich weiß jetzt aber nicht ob EG Oberkante Keller oder FFB gemeint ist. Sind 30cm Unterschied.
Könnte heute abend aber auch schnell die Position messen. Muss ohnehin noch schnell auf die Baustelle schauen, was am Nachmittag noch gemacht wurde. vg Hannes |
||
|
||
|
Wahrscheinlich Samstag... Der Plan wäre am Freitag Nachmittag den Graben zu baggern...
Ist aber alles noch nicht 100%ig fix. Sobald ich genaueres weiß werde ich nochmal was reinschreiben. Aber Danke schon mal fürs Termin eintragen
Des passt schon. Hab mir deine Fotos nochmal angesehen und so ähnlich wird's bei mir auch aussehen. |
||
|
||
|
Die Durchführungen gibt dir eh der Installateur vor. Ist auch keine Raketenwissenschaft. Samstag würde für mich besser passen. Ist der "Graben-Guru" auch dabei? Dann könnten wir eine Fahrgemeinschaft machen. |
||
|
||
|
Weis ich noch nicht. Muss erst mit ihm sprechen... |
||
|
||
|
Wieviel beträgt der Mindestabstand zwischen Graben (1m gerade verlegt ohne Slinkies) und Bodenplatte (nicht unterkellert) ? |
||
|
||
|
1-1,5m
je besser die bopla gedämmt ist umso weniger... |
||
|
||
|
Hallo Allerseits.
Heute hab ich mit meinem Baggerfahrer den Graben graben Termin fixiert. Gegraben wird am 15. April und verlegt dann am Samstag dem 16. April. Hoffentlich spielt das Wetter so mit wie bei Hannes ☺. Wenn also wer am Samstag dem 16. noch etwas Erfahrung sammeln möchte, ist gerne eingeladen. SG Michael |
||
|
||
|
Die Wettervorhersage für Samstag ist leider nur mittelmäßig.
Aber vielleicht bessert sie sich ja noch. Und Vorhersagen stimmen auch nicht immer
|
||
|
||
|
Grias Eng!
Heute ist es passiert! Zwei Stück, der aus Grieskirchen entwendeten Rohre, sind im Innviertel wieder aufgetaucht. Eine Bande Grabengräber versteckte diese Rohre auf einer Länge von 80m und in ca. 2m Tiefe
Hier ein paar Beweisfotos: Manchmal muss man einfach unten durch, statt oben drüber
(Abschnitt 1, Warmes Ende, Verlegeabstand 0,85m von Rohr zu Rohr, Slinky mit 1.7m DRM)
. . . Ein Eck im Dreck...
. . . Abschnitt 2
. . . zweites Eck Man Beachte den grauen Kabelschlauch im Bild rechts oben. Da werden wir einen PT1000 Temperaturfühler reinschieben und mit einem Raspberry Pi mal ein oder zwei Jahre protokollieren.
. . . Abschnitt 3
. . . Abschnitt 4
. . . Der Weltweit ERSTE LUFT-RING-GRABENKOLLEKTOR .
Des bodenlose Loch was man da sieht soll später mal die Senkgrube werden und wird noch richtig hoch aufgeschüttet...
. . . 1. Rollenträger Erkannt?? Es handelt sich um einen Serientäter ähhhm Gräber...
. . . 2. Rollenträger und Rohrfesthalter
. . . I
. . . Baufrau und erste und überdrüberste Rohr-zam-kabelbinderin
. . . Wann man mal keine 1.7m Latte bei der Hand hat...
. . . Das Projekt von oben
. . Summasummarum alles gut gelaufen. Keine großartigen Probleme. Nur das mit dem riesen Senkgrubenloch (war so nicht geplant...) verusachte mir etwas Kopfzerbrechen, war aber auch lösbar. Die Rohre dürfen noch bis Fertigstellung der Grube und aufschütten auf Fertigniveau etwas an der frischen Luft herumhängen.... Wenn sich jemand über die teilweise sehr seichten Gräben wundert... Wir müssen im östlichen Bereich ca. 1,5m hoch aufschütten...
|
