Hallo
Welcher Grabenkollektor währe besser geeignet bei 4 Kreisen, dieser http://www.energiesparhaus.at/redirect.asp?q=http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=mrOPWGr638wFec9EVjH2 oder dieser hier http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=oborDJRQevWG13qGTy1j aber auch in einem 2m breiten Graben verlegt Gruß Bernhard |
||
|
||
|
der erste, da bist du bis Abschnitt E einfach dabei. Und nur im letzten Abschnitt gibt es den Kabelsalat (aber auch der einfach zu legen, weil halber Durchmesser Vorschub).
Auch wenn ich das günstigere Rohr genommen habe, Das grüne wird sich schon einfacher verlegen lassen. Und wenn du eine Grabenbreite von 2m hast, geht sich das aus. Du hast ja dann zwei Kollektoren auf jeder Seite laufen. Und auf einer Seite legst du die wandanliegenden Strecken nicht übereinander, sondern nebenenander. Das ist kein Thema. Musst einfach entscheiden ob es dir den Preisunterschied wert ist, verlegst immerhin das doppelte vom Normalfall. |
||
|
||
|
Hallo alpenzell
Danke für die schnelle Antwort Also siehst du keinen Nachteil wenn jeweils 2 Kreise ziemlich am Rand liegen Kann mir schon vorstellen das bei 180er Durchmesser die Verlegung leichter von der Hand geht Wie schaut es eigentlich mit der Sohle aus Die einen verwenden Ethylenglykol (günstiger), die anderen bio Ethanol (teurer) rechnet sich der teurere Preis beim Ethanol Gruß Bernhard |
||
|
||
|
zum Thema Sole hatte ich mal einen Thread gestartet
http://www.energiesparhaus.at/forum/44297_3 Ich denke nicht, dass sich der Preis rechnet. Hier geht es zum Schluss mal wieder um Garantiefragen. Ohne Frage ist Ethanol die technisch bessere Variante. Wird es bei mir auch geben, allerdings werde ich auf -10° runtermischen, damit es etwas günstiger wird. |
||
|
||
|
die ist mit -11° frostschutz für RGK RGK [Ringgrabenkollektor] optimiert und gibts (theoretisch) bei fa. muggenhumer...

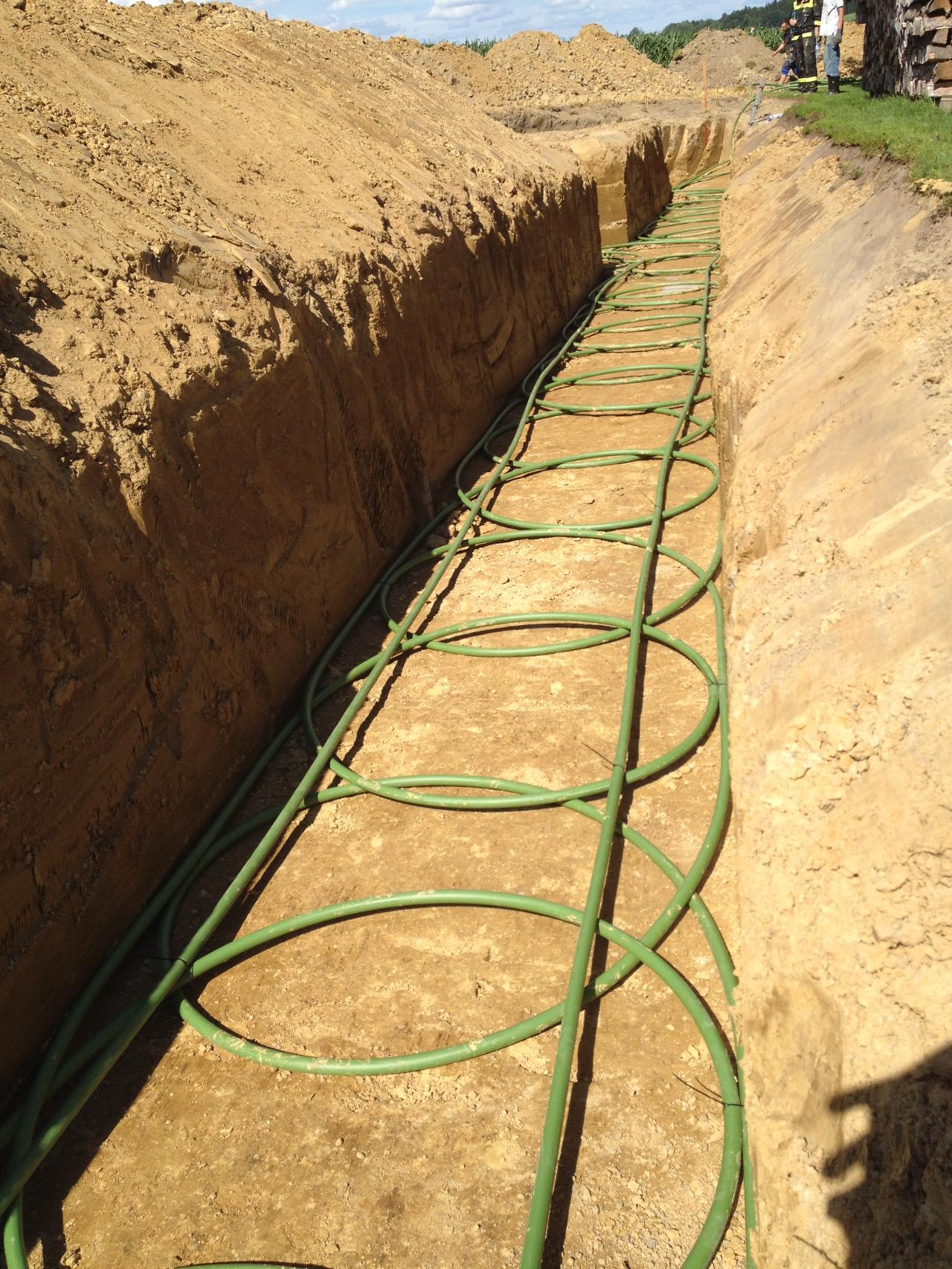

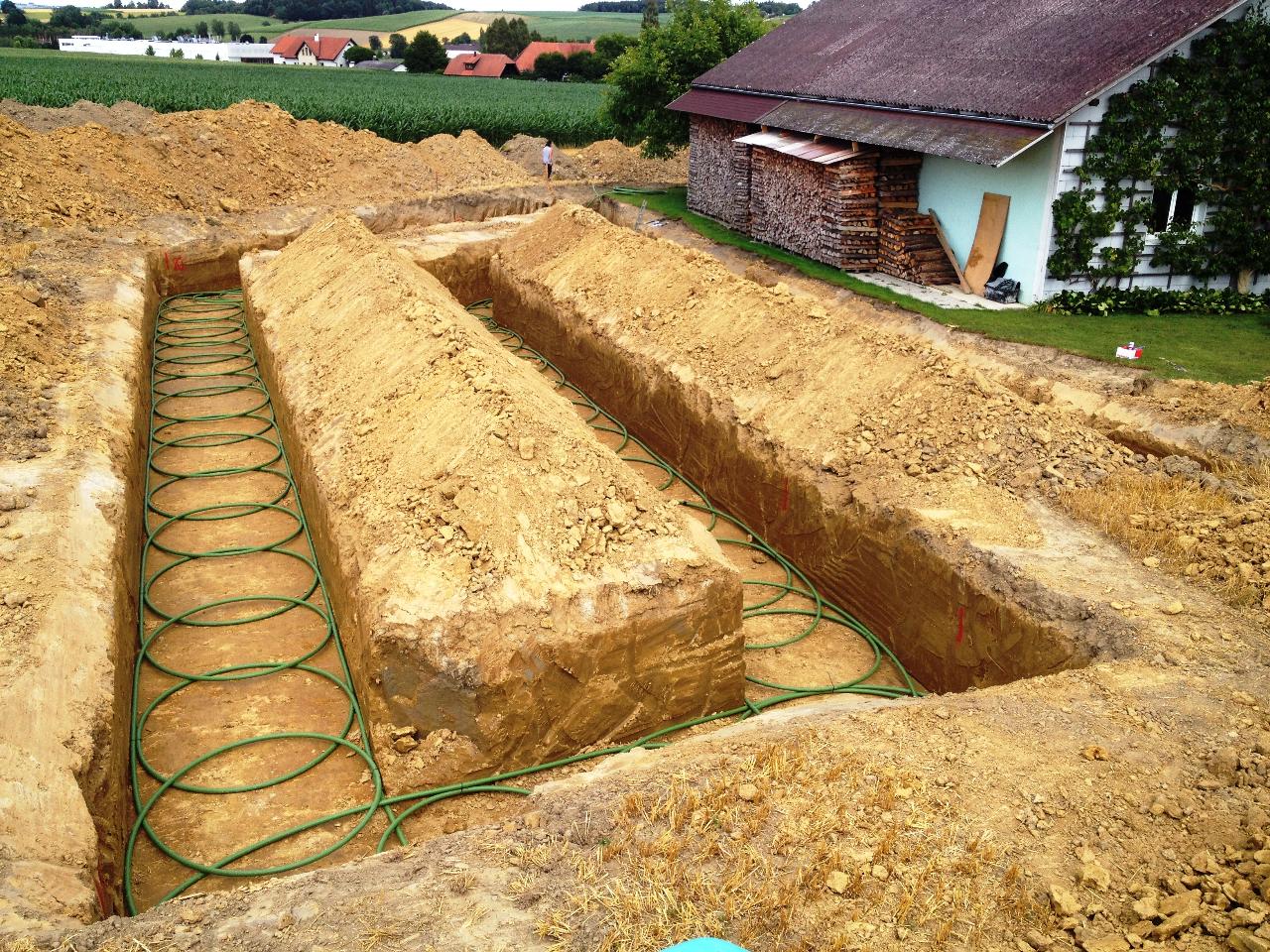

standard herstellermischungen sind immer tiefer abgemischt, weil sie auch frostige quellen abdecken müssen... bei deiner leistung hat das 4-te rohr keinen sinn.... sehr wohl dagegen könnten 2 kreise DA40 etwas für dich sein... so heute verlegt bei einer sanierung mit (modulierender) 16kw wp...
feature not bug ...
die wärme fließt vor allem von der seite zu. dort gehört das rohr hin... |
||
|
||
|
Hallo Arne
Danke fürs vorbei schauen trotz deines sicher vorhandenen Stresses 2 Kreise je 400m DA40 könnte ich mir schon vorstellen nur bräuchte ich noch einige Infos Bei der Verlegung habe ich zwar ein steiferes Rohr aber bei 2 Kreisen weit weniger Rohrsalat im Graben dafür 2 Schweißungen Muffen hat der Muggenh. aber wer schweißt Geht sich der Wärmeentzug bei möglichen Heizbedarf von 12kw siehe Einführung oben aus Der Trenchplanner ist glaube ich nur für 300m Kreise konzipiert Wie kann man ihn für 400m Kreise nützen Hoffe auf baldige Antwort Gruß Bernhard |
||
|
||
|
hallo bernhard,
völlig egal wenn der schleifenbund zur baggerbreite paßt, das rohr liegt sogar schöner als das 32-er, siehe oben... der der auch im haus schweißt/mufft. dein installateur?
mit den e-muffen kann man das auch selber... http://www.energiesparhaus.at/forum/41073_3#352506 der entzug hat nix mit dem rohr zu tun. diesen definiert wp und entzugsfläche. das rohr ist nur wärmetauscher boden -> sole das rohr muß hydraulisch zur wp passen (druckverlust) wenn du deine fbh überall mit 10cm statt 20cm verlegst hat das haus auch keinen anderen wärmebedarf... |
||
|
||
|
Hallo Arne
Meine bisher gezeichneten Kollektoren wirst du dir schon angeschaut haben Am Grabenverlauf kann ich nichts ändern da ich das Grundstück nicht verkleinern will somit müssen die 2 mal 400m in meinen überdimensionierten Graben rein Problem 1:ohne Trenchplanner der ja nur mit 300m Längen arbeitet weis ich nicht wie Problem 2: ich müsste wissen ob die 2 Kreise mit je 400m DA40 bei mir ausreichen Gruß Bernhard |
||
|
||
|
Hallo
Habe gerade diesen Thread "Ringgrabenkollektor - Eigenplanung -> Prüfung durch Hersteller" gelesen Wenn ich das richtig verstanden habe heißt das für mich Ich suche mir einen KNV Partner und teile dem mit das ich einen Plan brauche mit dem Grabenverlauf wie in meiner Planung aber mit 2 Kreise 400m DA40er Rohr statt mit 4 Kreise 300m DA32 Rohr Der KNV Partner gibt das dann an KNV weiter von wo dann ein Plan für die Verlegung kommt Mein Problem ist nun das ich keine Anregung zum 400m DA40er Rohr liefern kann da der Trenchplanner mit 300m Kreisen arbeitet und nicht mit 400m Kreisen Außerdem habe ich noch Holz für die kommende Heizsaison im Keller welches natürlich im kommenden Winter verheizt wird Das heißt für mich der Grabenkollektor wird heuer verlegt die Heizung nächstes Jahr umgebaut Kollektor möchte ich heuer deswegen verlegen weil wenn Ofen den Geist aufgibt ist das sicher im Winter und bei gefrorenem Boden kann man keinen Kollektor verlegen Für mich stellt sich nun die Frage ob der Heizi KNV Partner überhaupt Aktiv wird wenn das Hauptgeschäft erst nächstes Jahr stattfindet Über Vorschläge auch über PN würde ich mich sehr freuen Gruß Bernhard |
||
|
||
|
Hallo

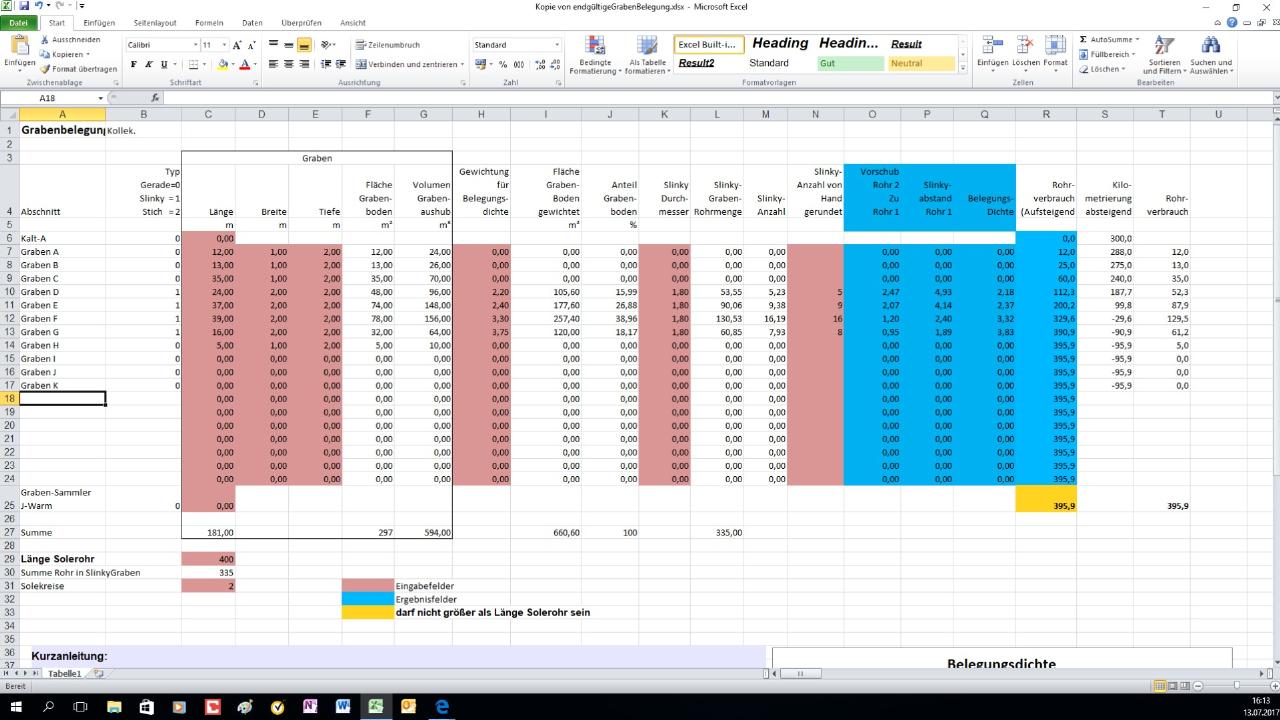

Ein Versuch Graben mit 2 Kreisen mit je 400m DA40 umzusetzen http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=lf0nbGSKmqzgm3AsxdIw Die Belegung stimmt hier natürlich noch nicht da der Trenchplanner mit 300m Kreisen arbeitet Hier ein Bild der Excel Datei wusste nicht wie ich die Datei hier einstellen kann
Ist nicht einfach wenn man die Grabengesamtlänge nicht ändern kann An konstruktiver Kritik währe ich sehr interessiert Gruß Bernhard |
||
|
||
|
Hallo Da der Winterschlaf doch länger gedauert hat als ich dachte möchte ich euch erzählen wie es mir bei der Verlegung ergangen ist Ich habe 2 Kreise mit 400m 40er Rohr (das grüne) verlegt Hier der letzte Plan: http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=OncmivWyCJfcDJywJaMg Das Ganze wurde nach Plan vom Planungsbüro in Bezug auf die Gewichtung im August 2017 verlegt Die ersten 2 Bünde haben wir zu zweit verlegt bei den anderen 2 haben mir 3 Nachbarn geholfen Ging einfacher als ich dachte da ich der einzige war der eine Ahnung hatte aber die Slynkis legten sich wie von selbst Geschweißt wurde mit den mitgelieferten Muffen Im Anschluß wurde zugeschüttet und die Rohre mit 5 Bar Luft abgedrückt Erleichterung alles dicht Die Wärmepumpe wird eine Nibe werden 1155 3-12 werden die heuer im September angeschlossen wird Im Anschluß möchte ich noch ein paar Bilder einstellen |
||
|
||

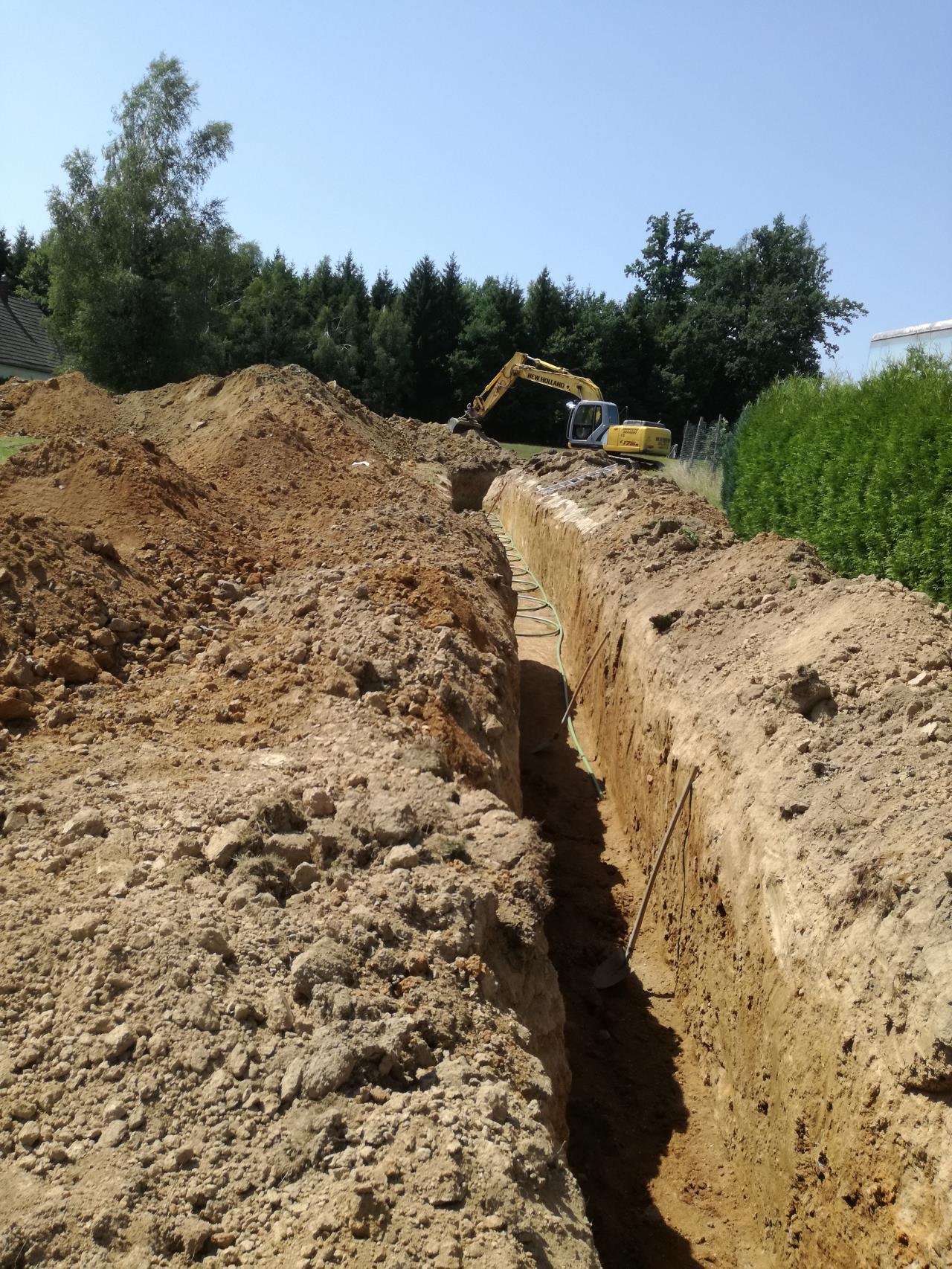

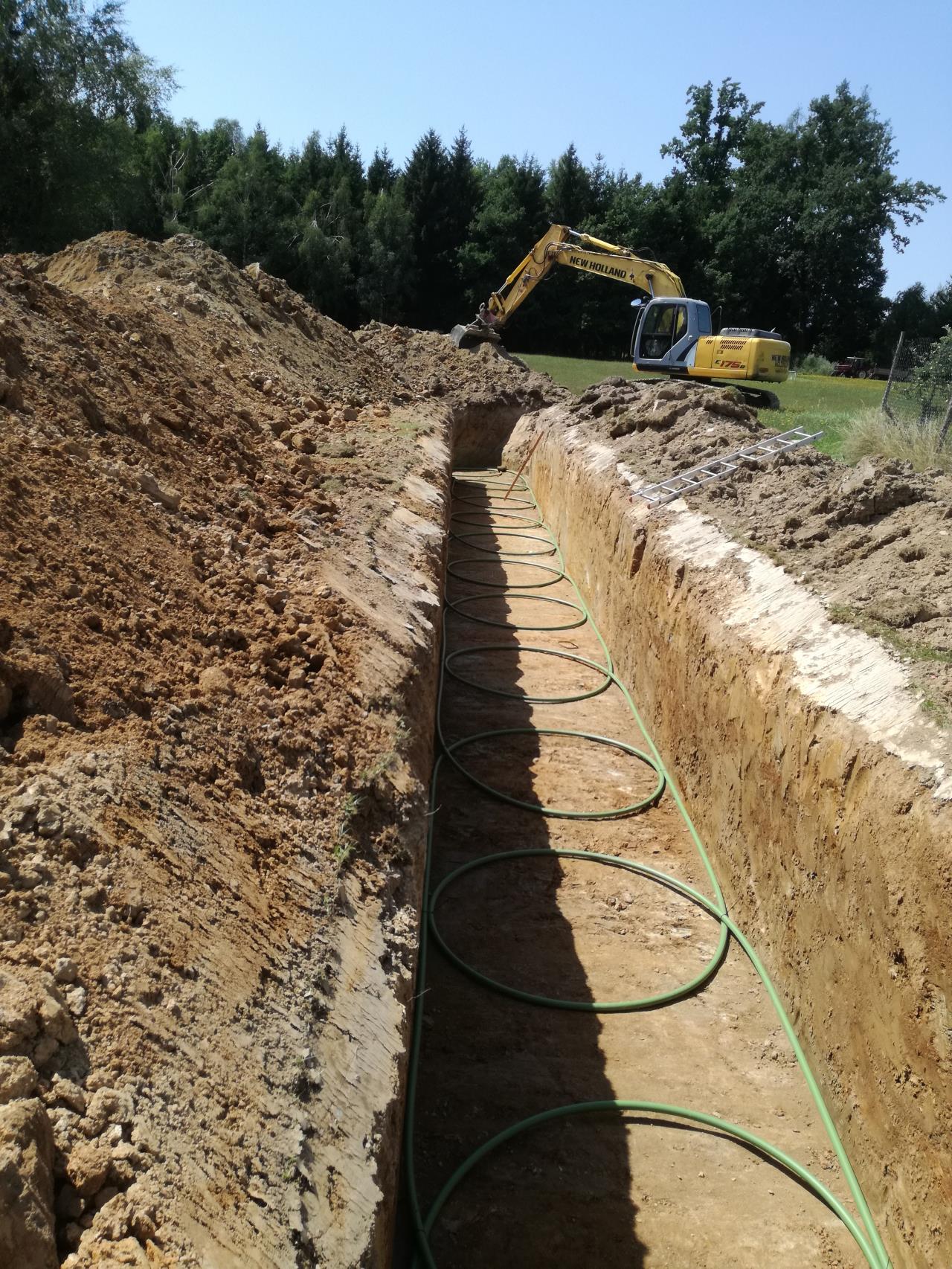

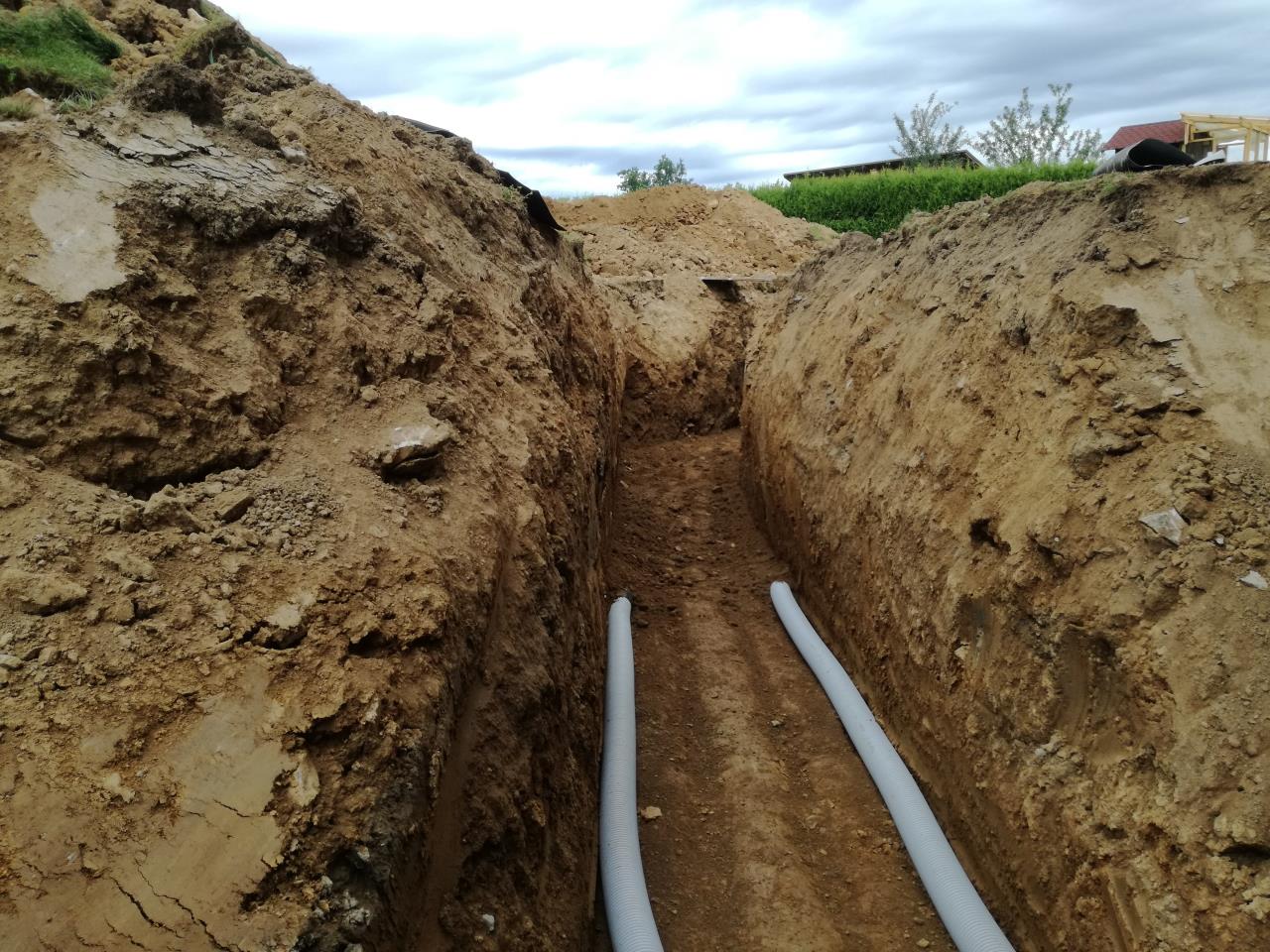

Hier gehts los im 1m Graben ein Rohr links das andere rechts  |
||
|
||
|
Danke für den Bericht und die Bilder, bm303! |
||
|
||

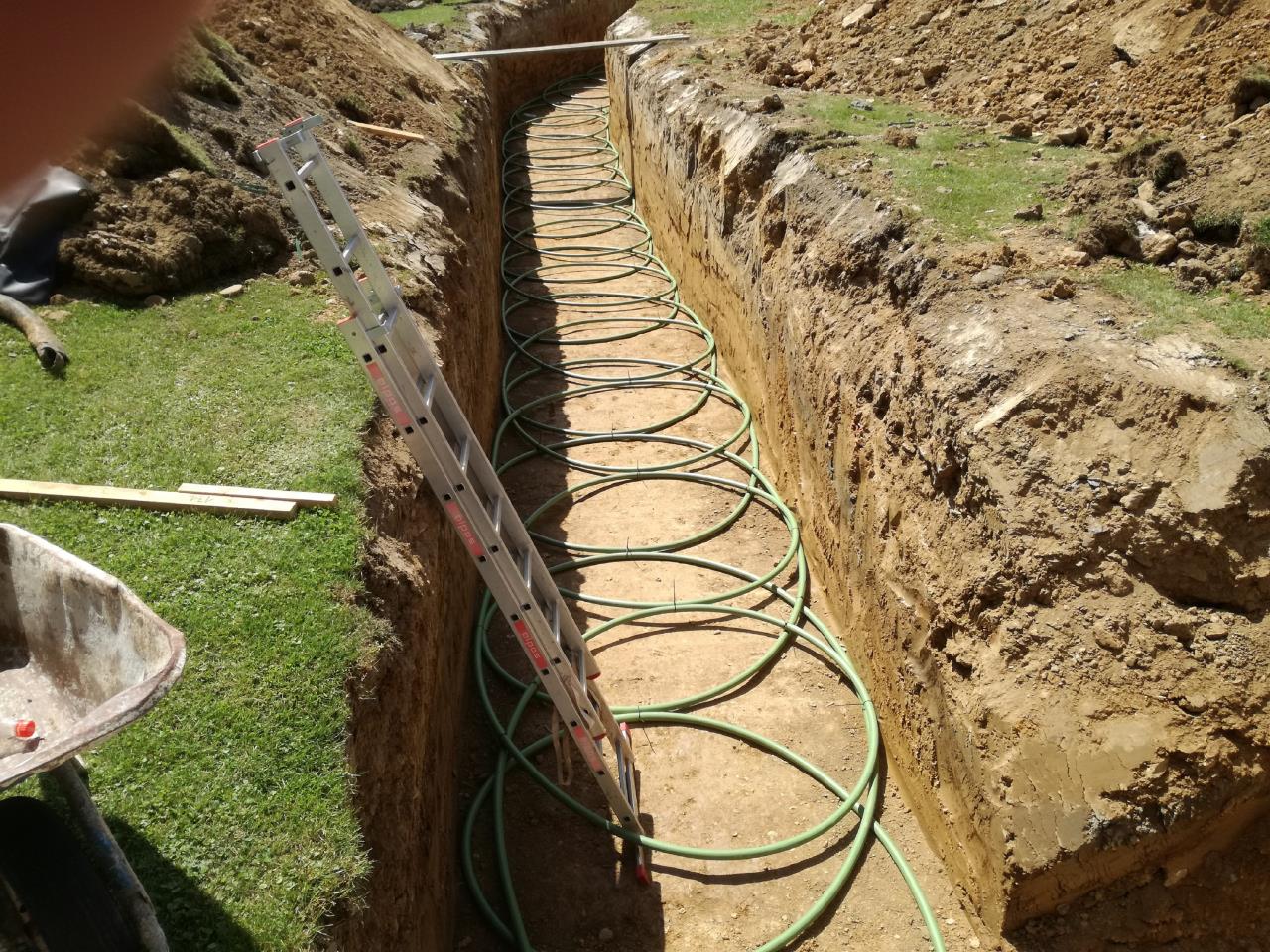

Übergang von 1m zu 2m Graben  |
||
|
||
|
Hallo Vardie17 Es gibt noch mehr Bilder dauert noch etwas Gruß Bernhard |
||
|
||
|
Fein, Bernhard, warte gespannt |
||
|
||

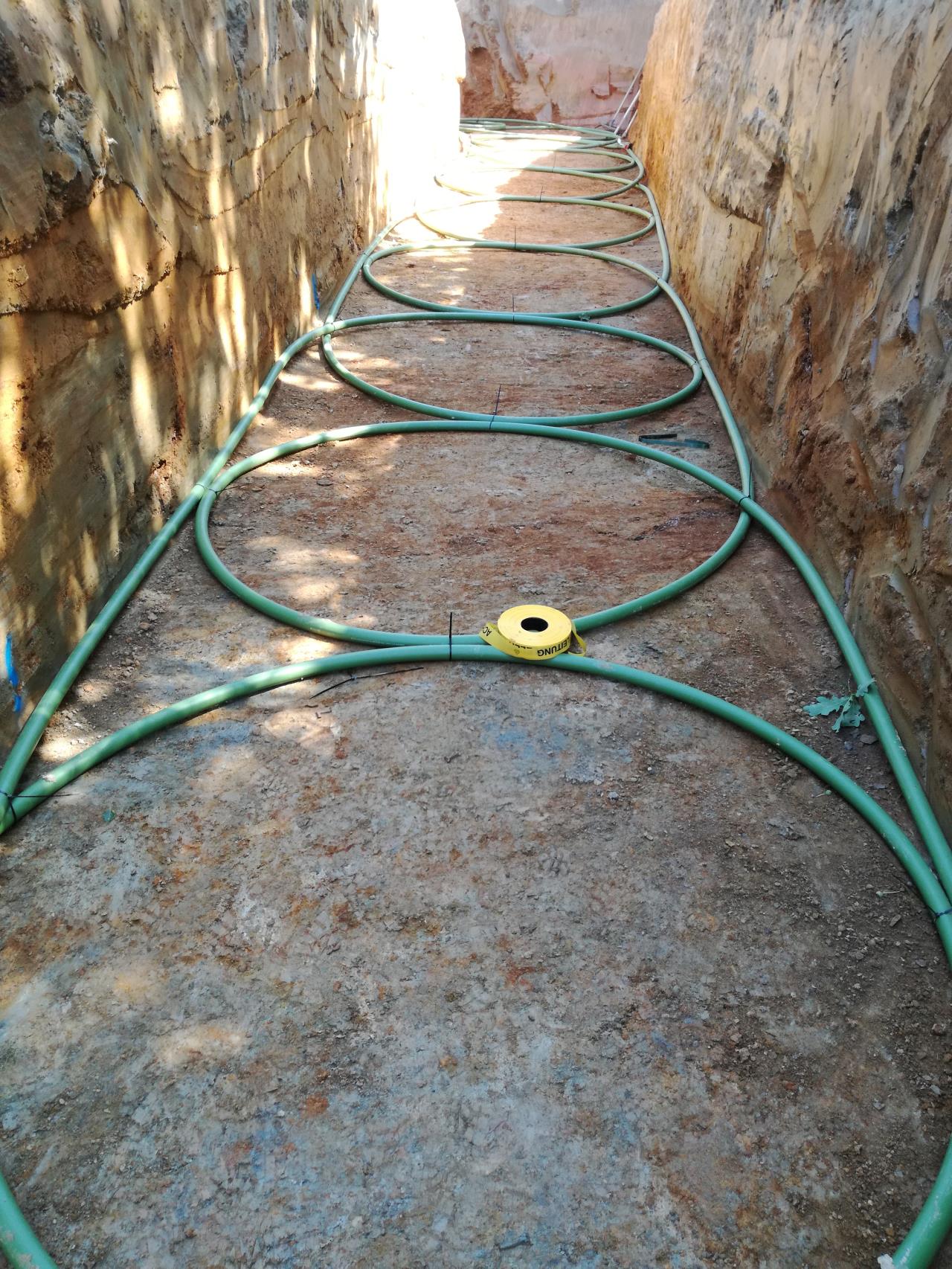

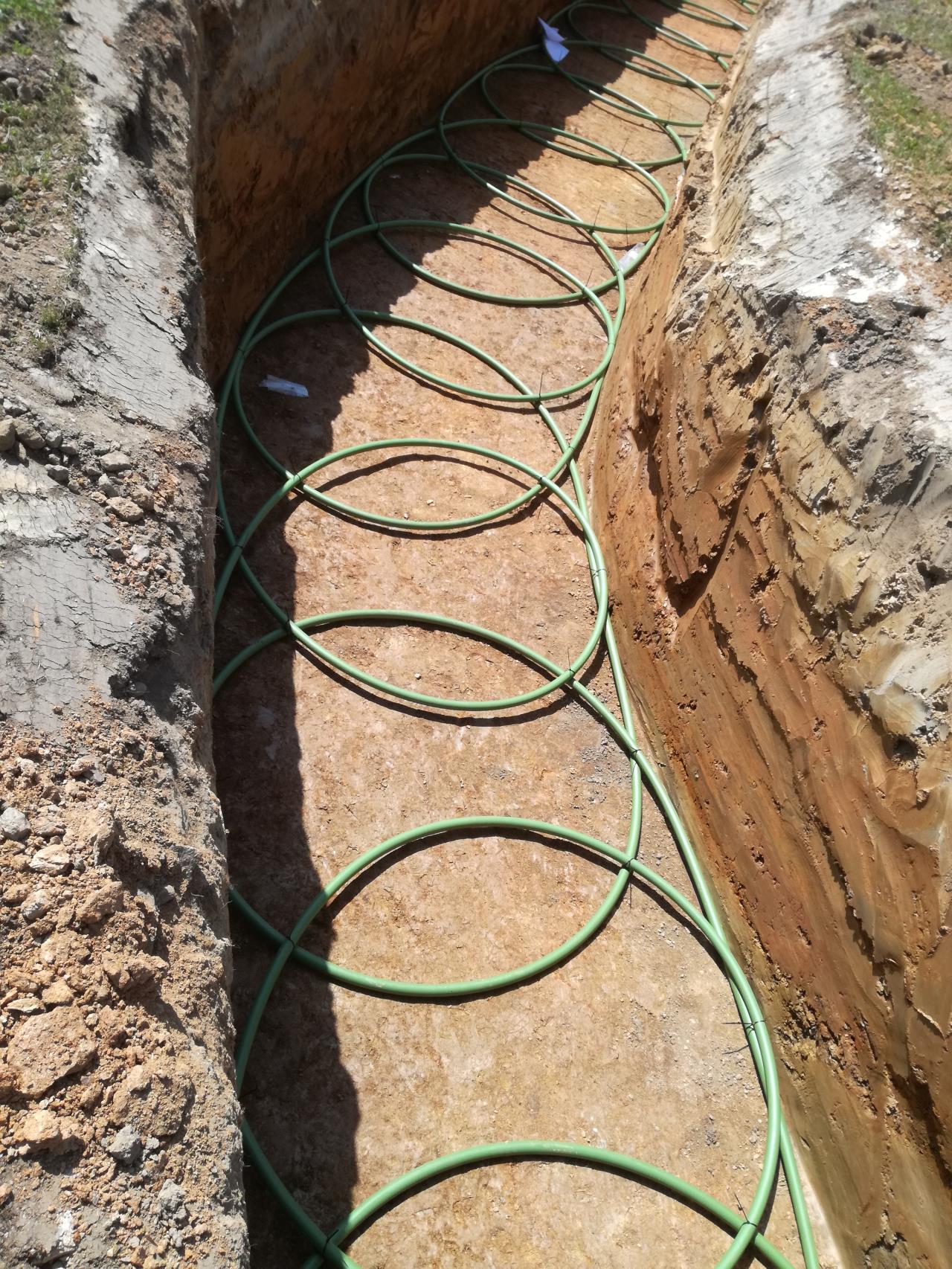

Hier die Bilder mit immer stärkeren Gewichtung     |
||
|
||

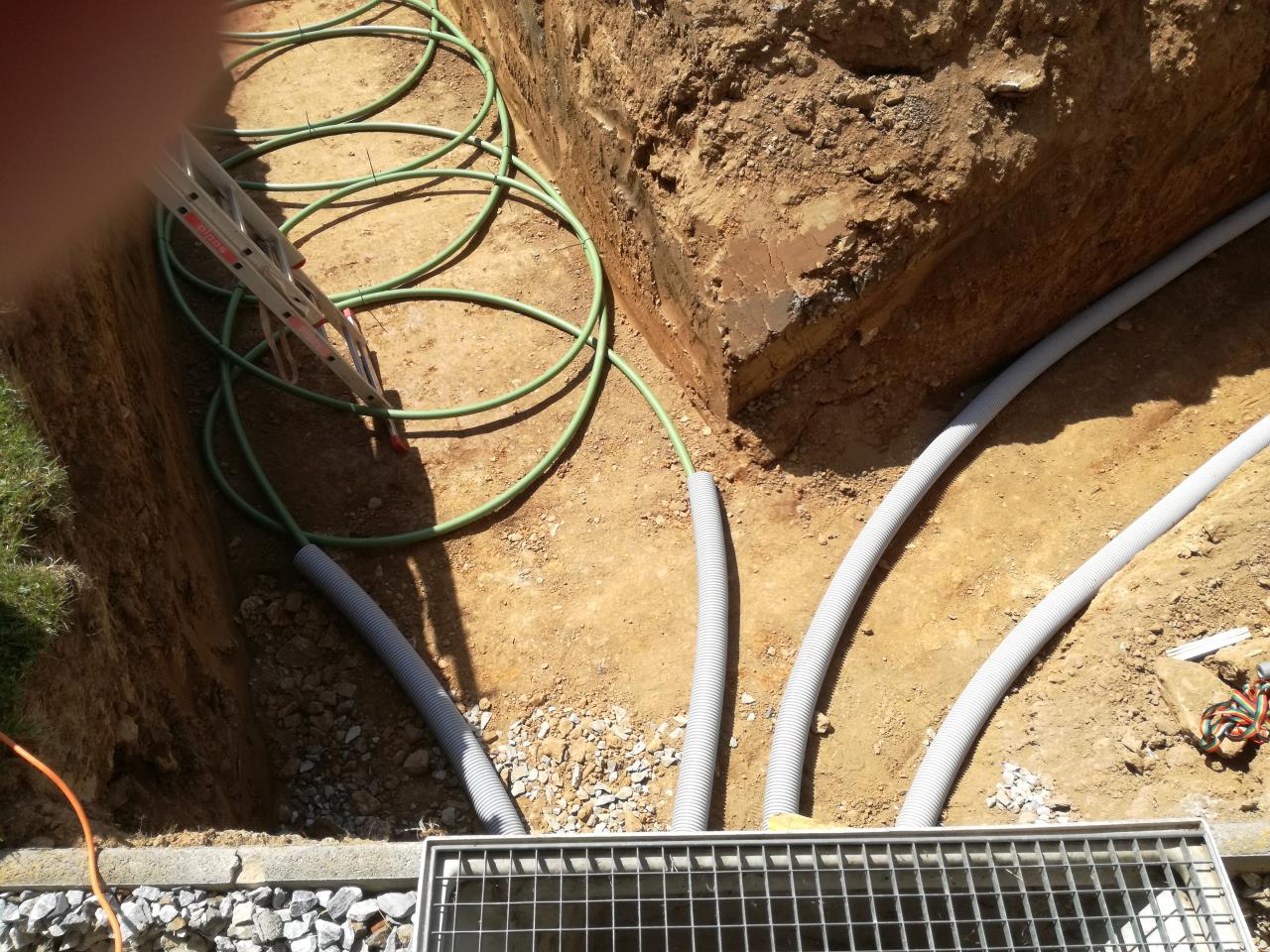

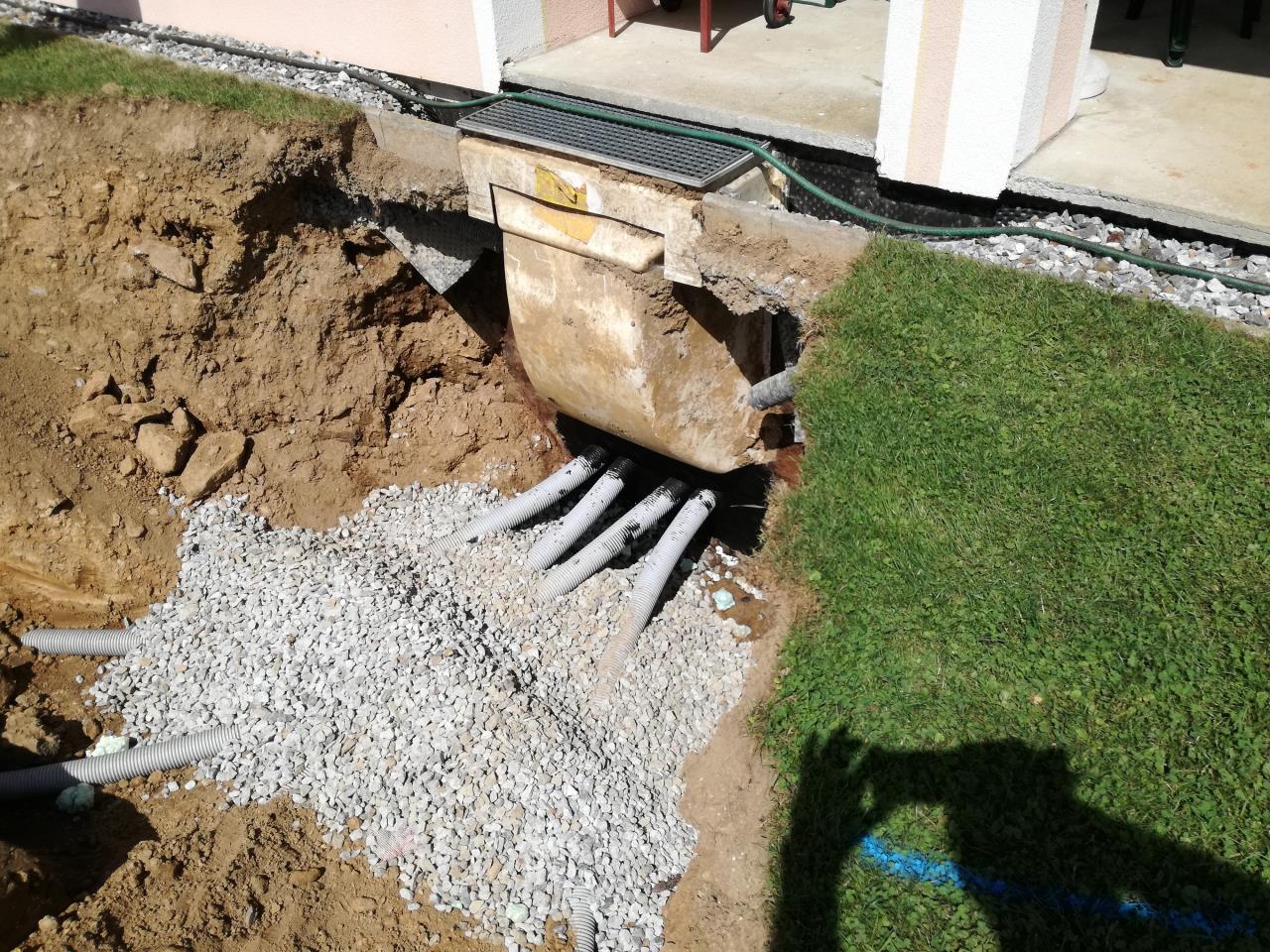

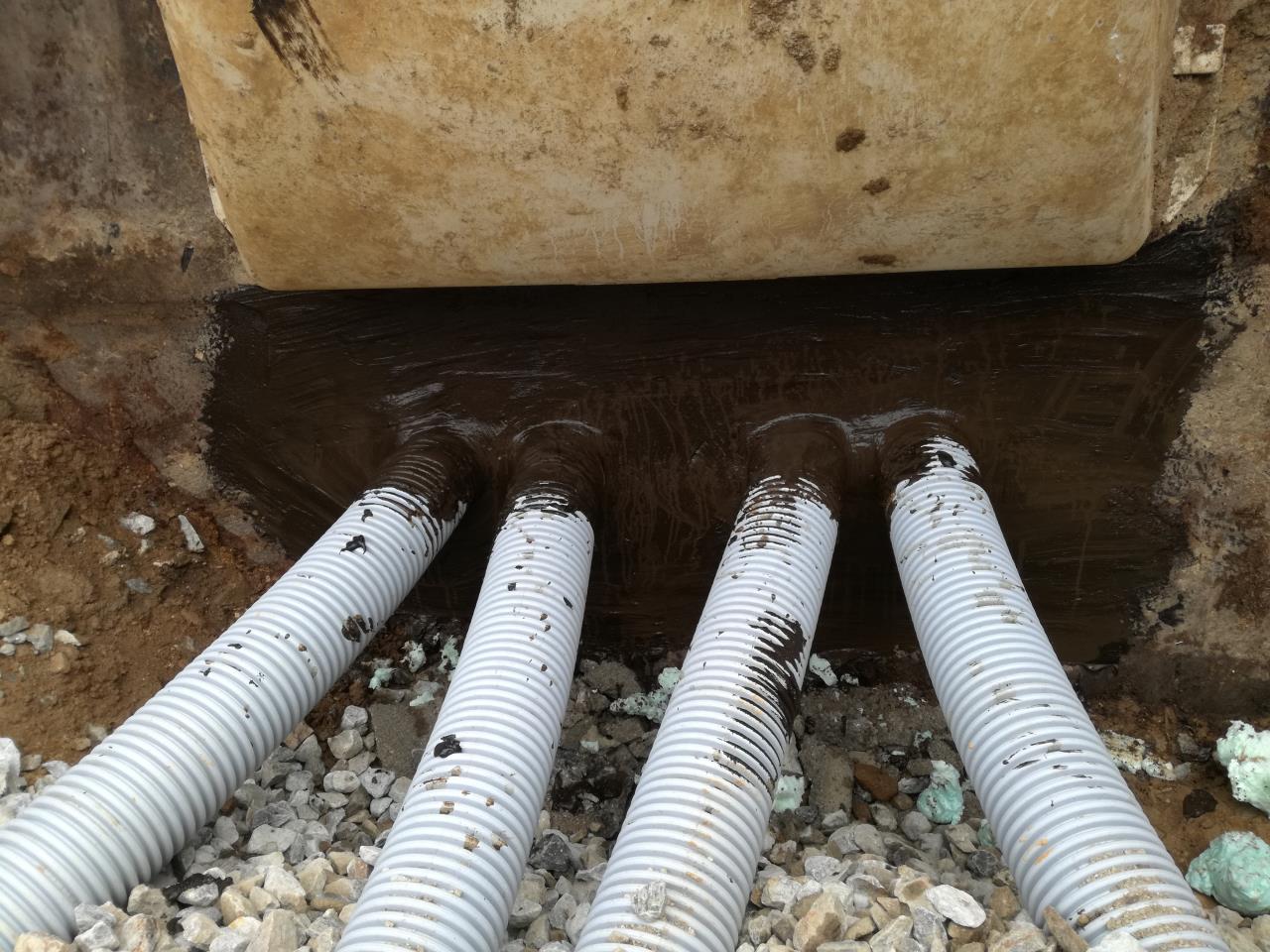

Und in den Keller     |
||
|
||
|
So das wars mal fürs erste wenns was neues gibt melde ich mich wieder l.g. Bernhard |
||
|
||
|
Schaut super aus! Bin schon gespannt auf deine Soletemperaturen. Wirst du mit WP WP [Wärmepumpe] ausheizen? |
||
|
||
|
pipifeine verlegung, bravo!!! darf ich die bilder für schulungen verwenden? |
