FBH Auslegung für KNV1255 WP

So. Jetzt ist es auch bei mir soweit.

Ich möchte mal die erste GROBPLANUNG der FBH FBH [Fußbodenheizung] Kreise präsentieren und hoffe auf Euren Input/Verbesserungsvorschläge – es wird sicher einiges geben.

Meine Vorgehensweise bei der Planung:

1. Berechnung der Einzelraumheizlasten mit selbst erstellter Excel Tabelle – kontrollierte Wohnraumlüftung (Zuluft/Abluft Raum) wurde ebenfalls berücksichtigt.
2. Verifizierung meiner Berechnung mit GEQ (nicht alle Räume, nur Stichproben); hat gepasst (mit ein paar % Abweichung)
3. Auslegung/Längenbestimmung der FBH FBH [Fußbodenheizung] Kreise nur mit Hilfe der Excel Auslegungstabelle von HFrik; Zuerst natürlich VL VL [Vorlauf] und RL RL [Rücklauf] Temperatur gewählt (33/28°C)
4. Erkannt, dass die Excel Auslegung auf jedenfall von der ACAD „Auslegung“ abweichen wird
5. „Probiert“ wie man die Kreise wirklich im Haus bzw. in den einzelnen Räumen aufteilen könnte
6. Übertragen der mit ACAD „konstruierten“ FBH Kreis Werte (Rohrlänge/Versorgte Fläche) zurück in die Excel FBH FBH [Fußbodenheizung] Auslegungstabelle

Soweit so gut. Ein erster ENTWURF steht und man bekommt ein Gefühl welche Auswirkungen die einzelnen Parameter haben.

Zu den einzelnen Räumen:

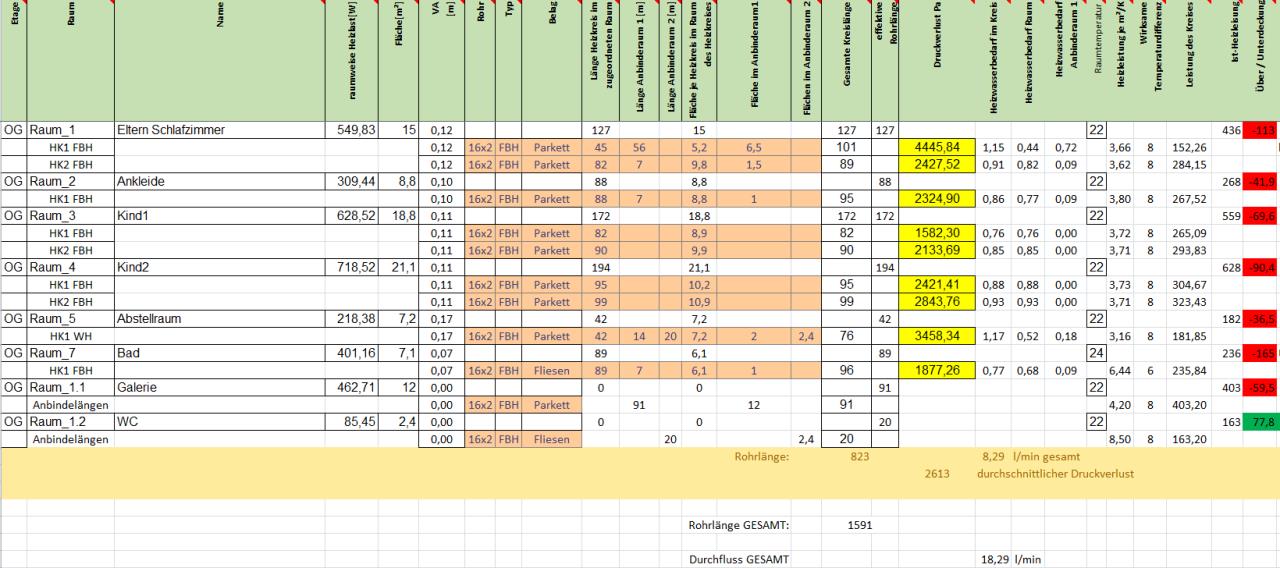

Auslegung als PDF:

https://drive.google.com/open?id=0Bx5JfXKEXUqTTlFQR0dTNHZzaXc

ERDGESCHOSS:

Verlegeplan als PDF:
https://drive.google.com/open?id=0Bx5JfXKEXUqTVTJhbnZoLUpOQmM




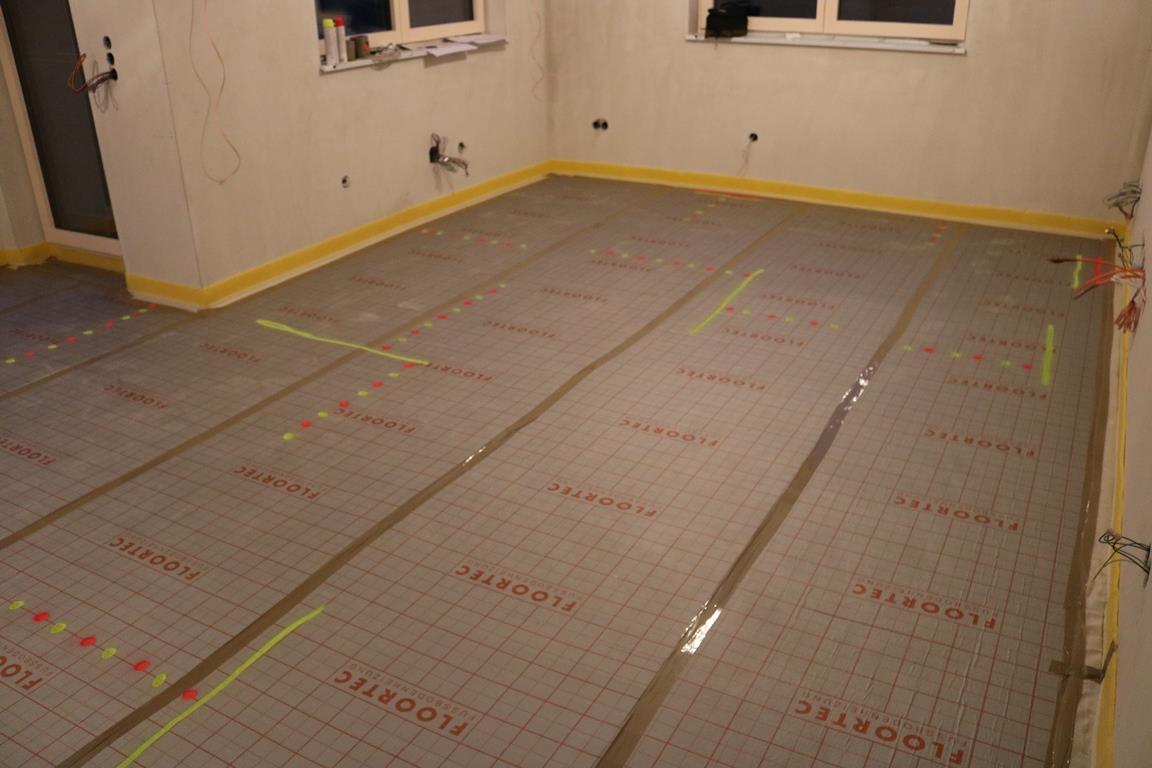

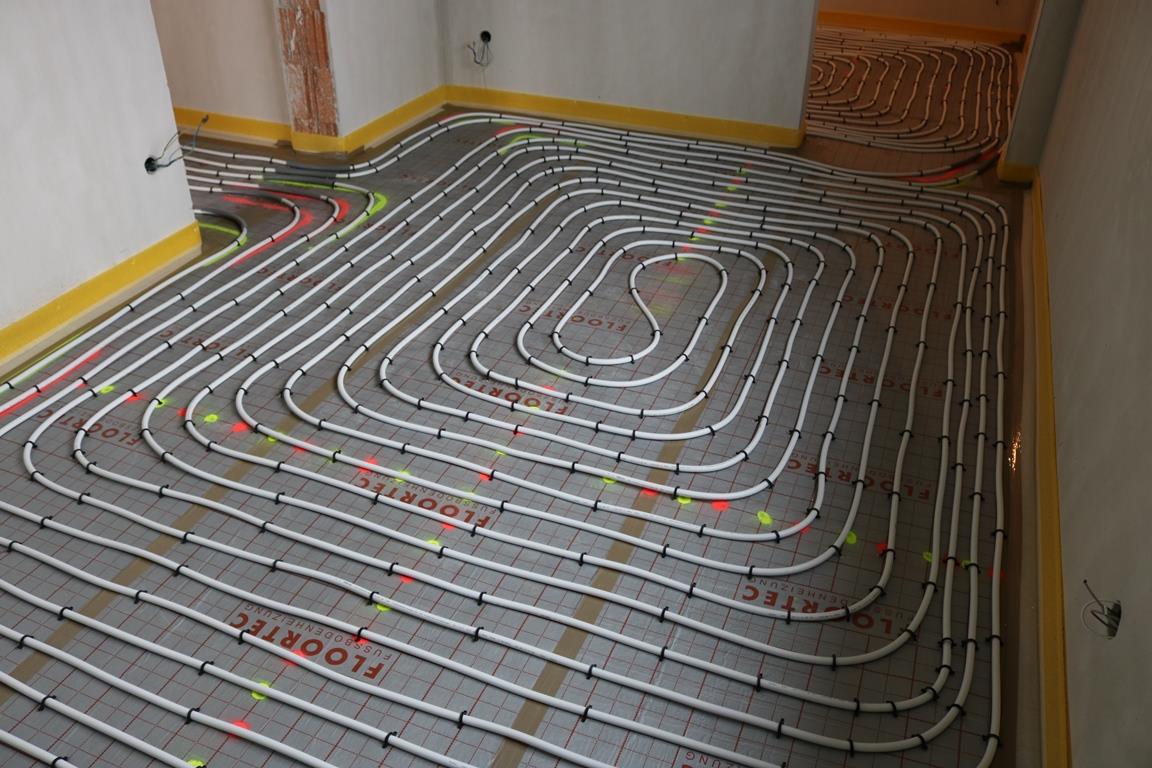

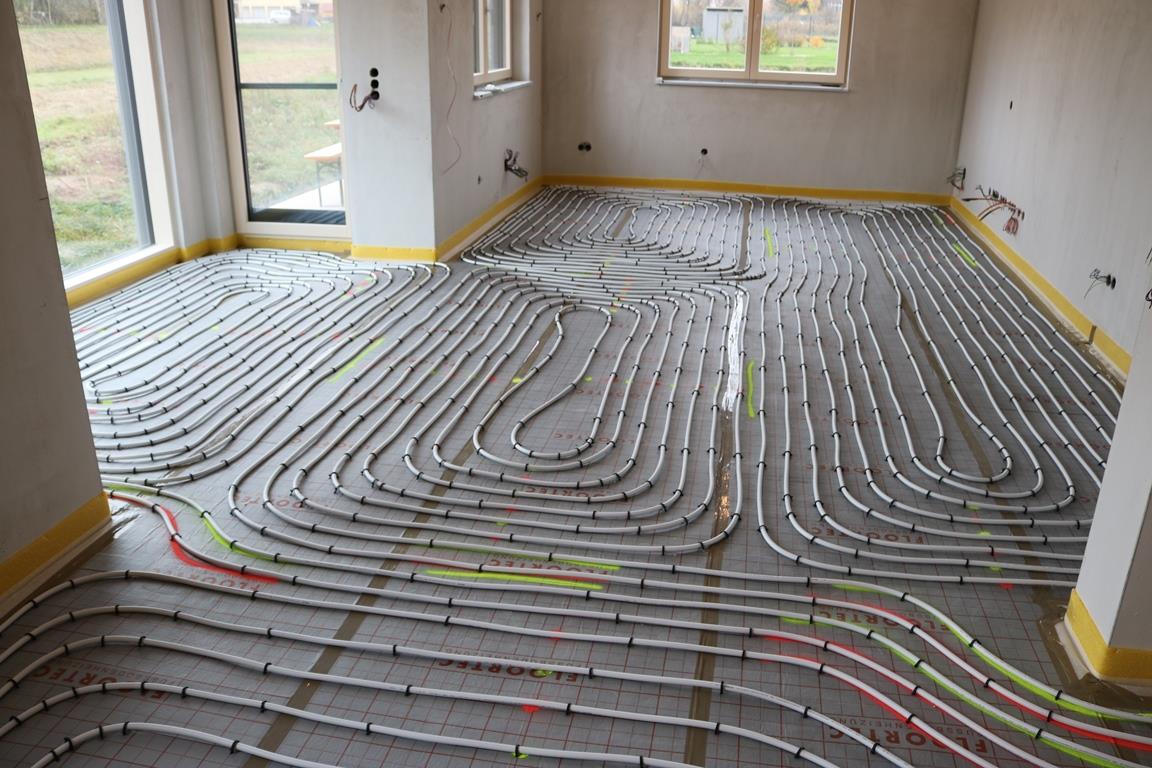

Raum1 EG/Küche:
Versorgungsleistung passt meiner Meinung nach. Allerdings kann man bei den Kreisen doch noch einiges optimieren.

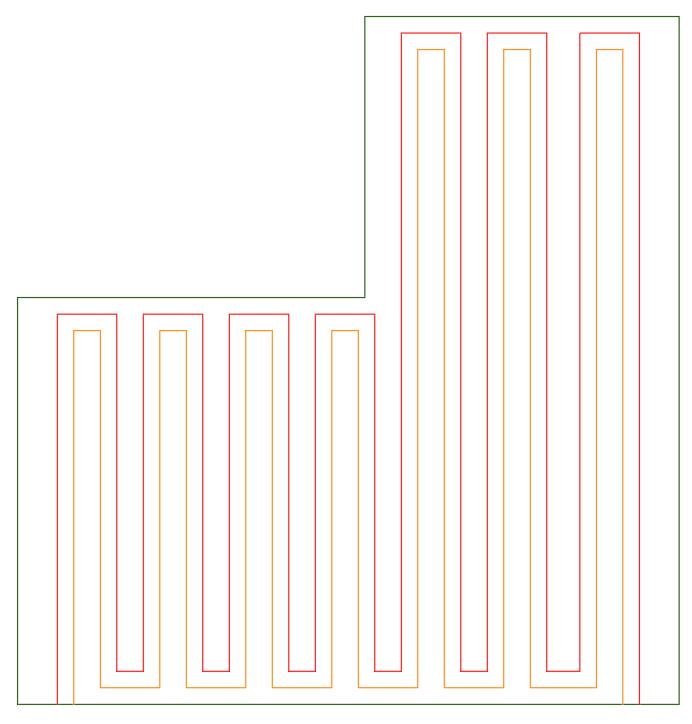

Sollte ich eventuell Kreis1 bei der Außenwand weg lassen und dafür 4 „normale“ Kreise in den Raum legen – so groß sind die Fenster ohnehin nicht? Dann komm ich wahrscheinlich auch auf ein besseres Verhältnis der Rohrmeter und der Druckverlust würde sinken bzw. gleichmäßiger werden (ausgenommen Küchenbereich wegen dem anderen Belag, deshalb dort eher einen kürzeren Kreis planen)

Raum2 Küche:
Zählt zu EG. War zuerst mit Schiebetür geplant, wird aber jetzt offen ausgeführt. Meine bessere Hälfte mag doch eine offene Küche (wer hat’s von Anfang an gesagt :P ).

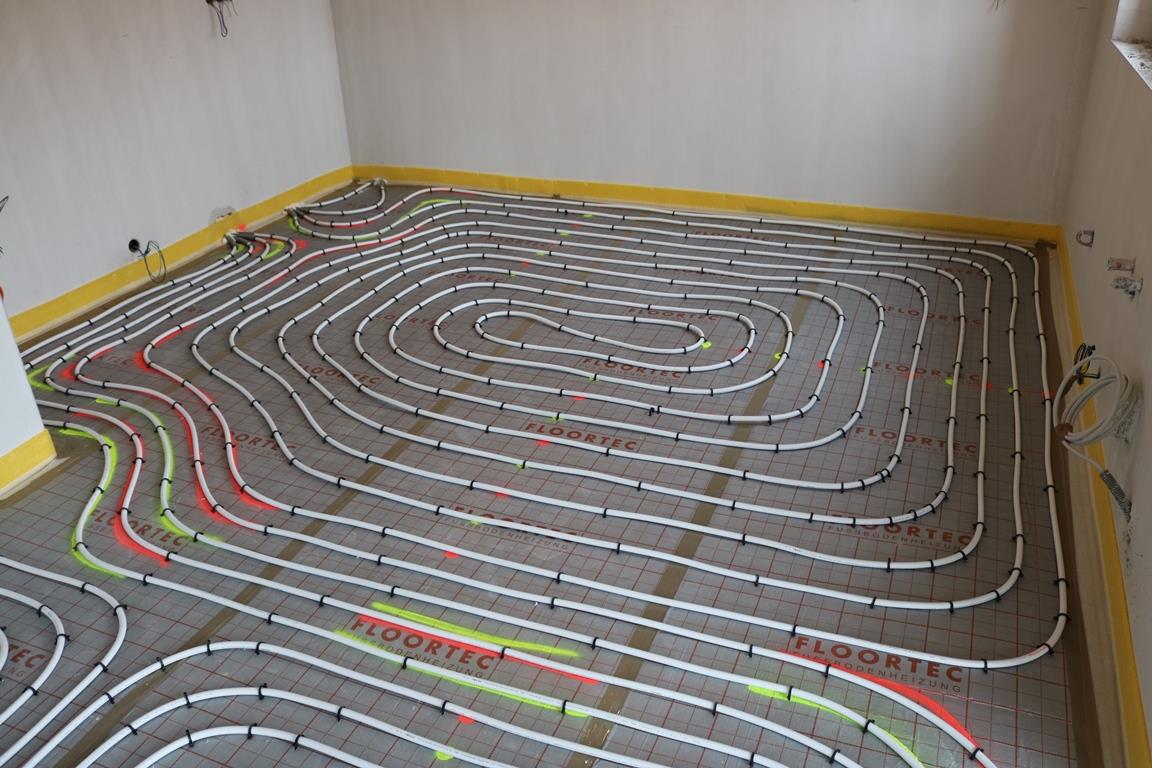

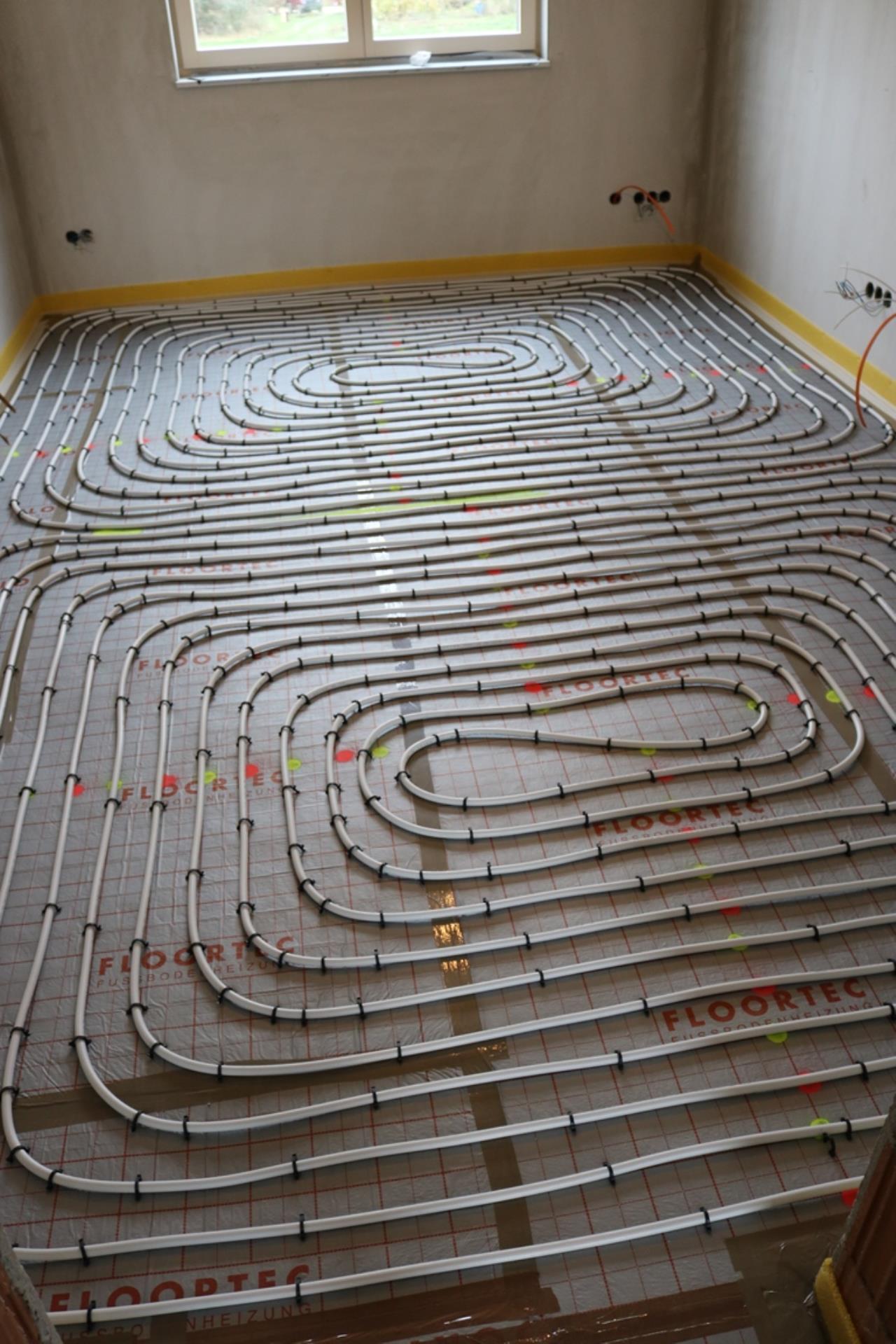

Raum3 Büro:
Mit dem bin ich eigentlich zufrieden. Die 100W Unterdeckung werden gerade im Büro (bzw. in 50 Jahren dann das Schlafzimmer) nichts ausmachen.

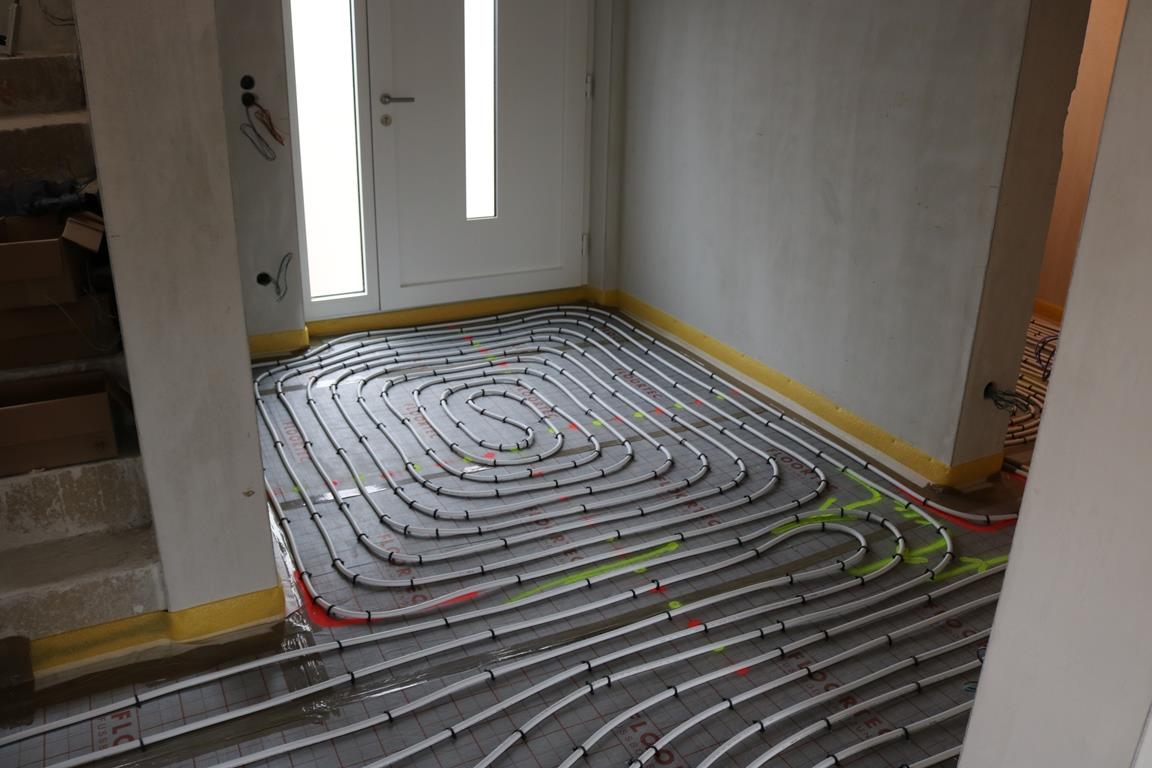

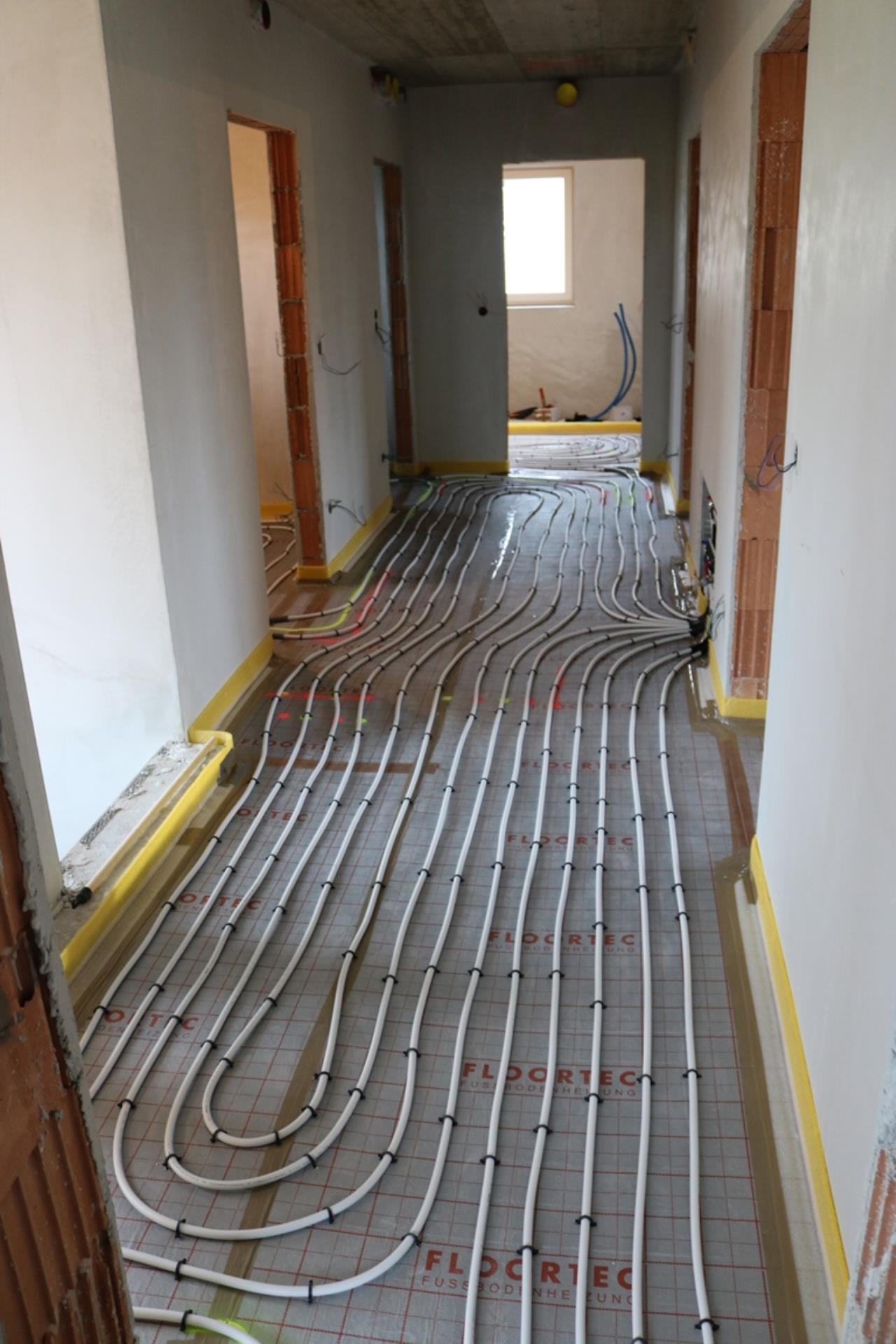

Raum4 Eingangsbereich:
Ist der Anbinderaum

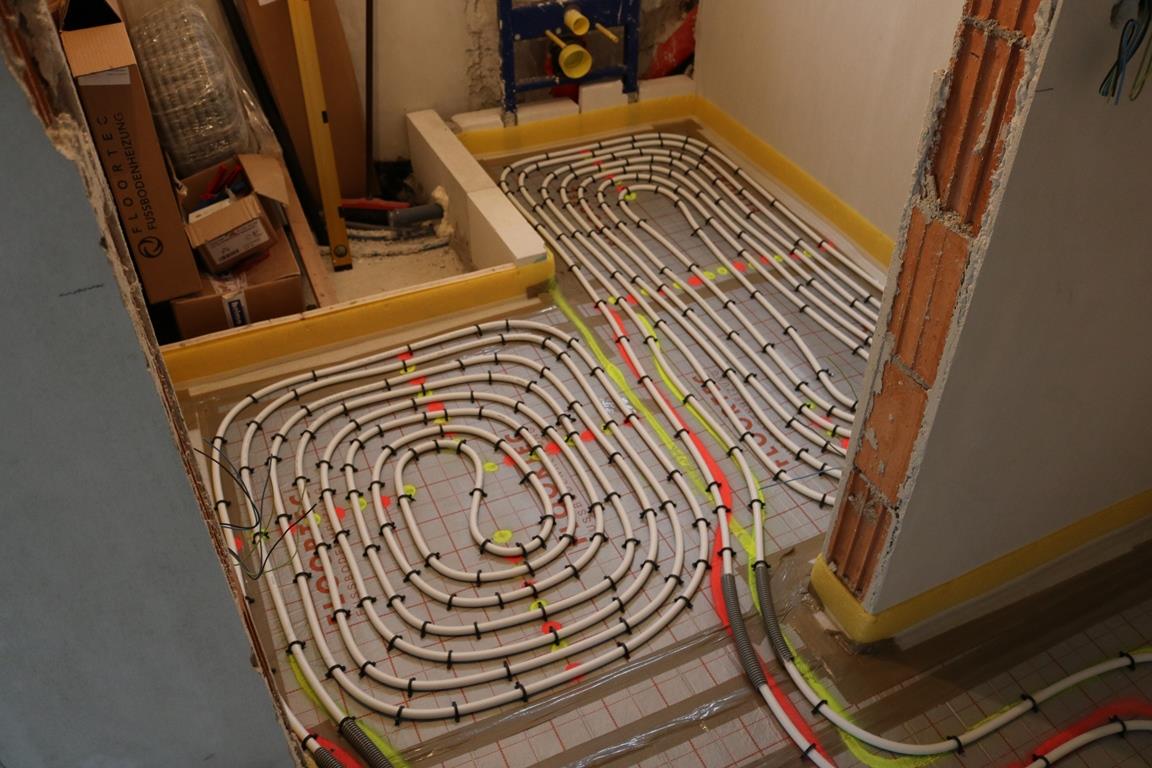

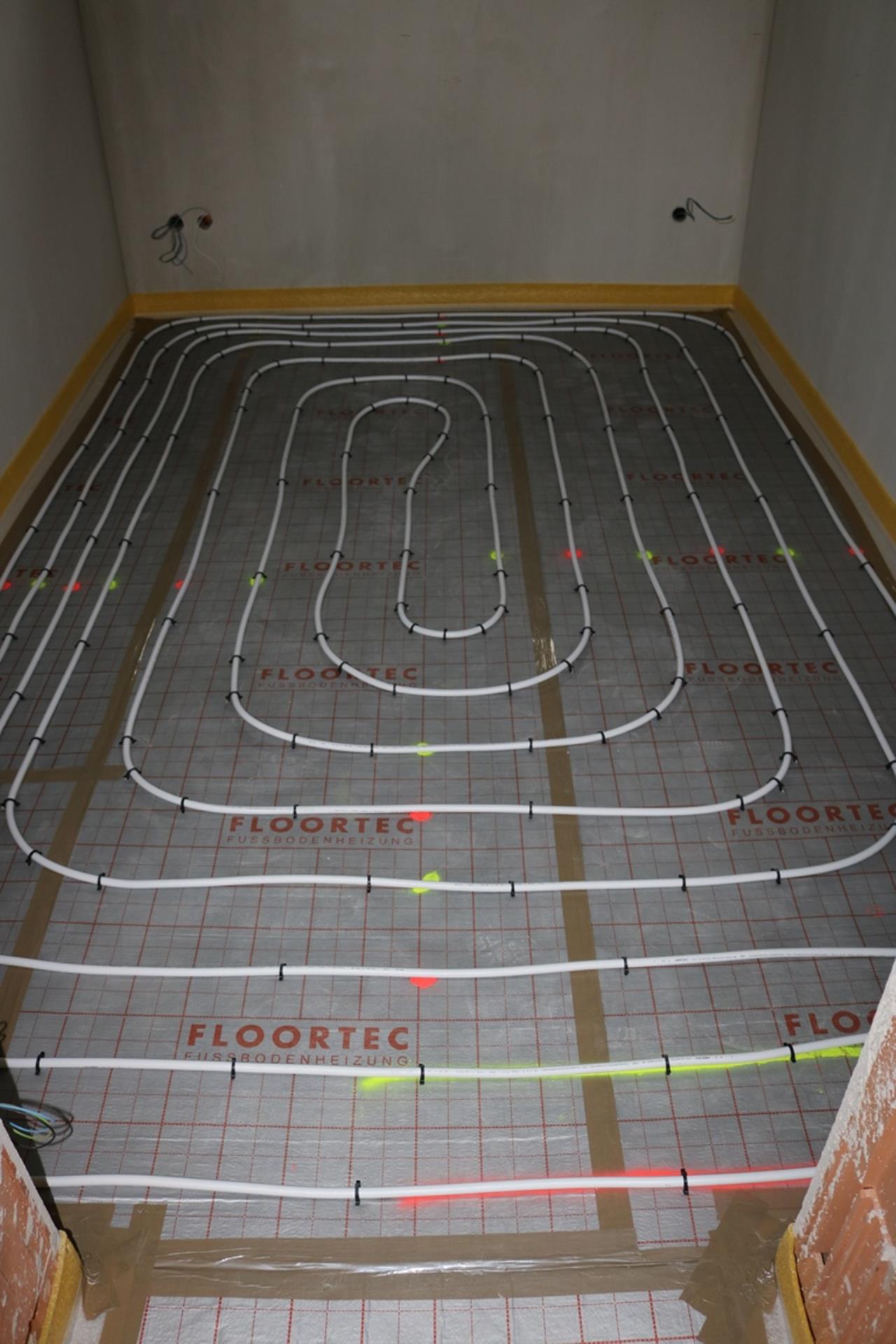

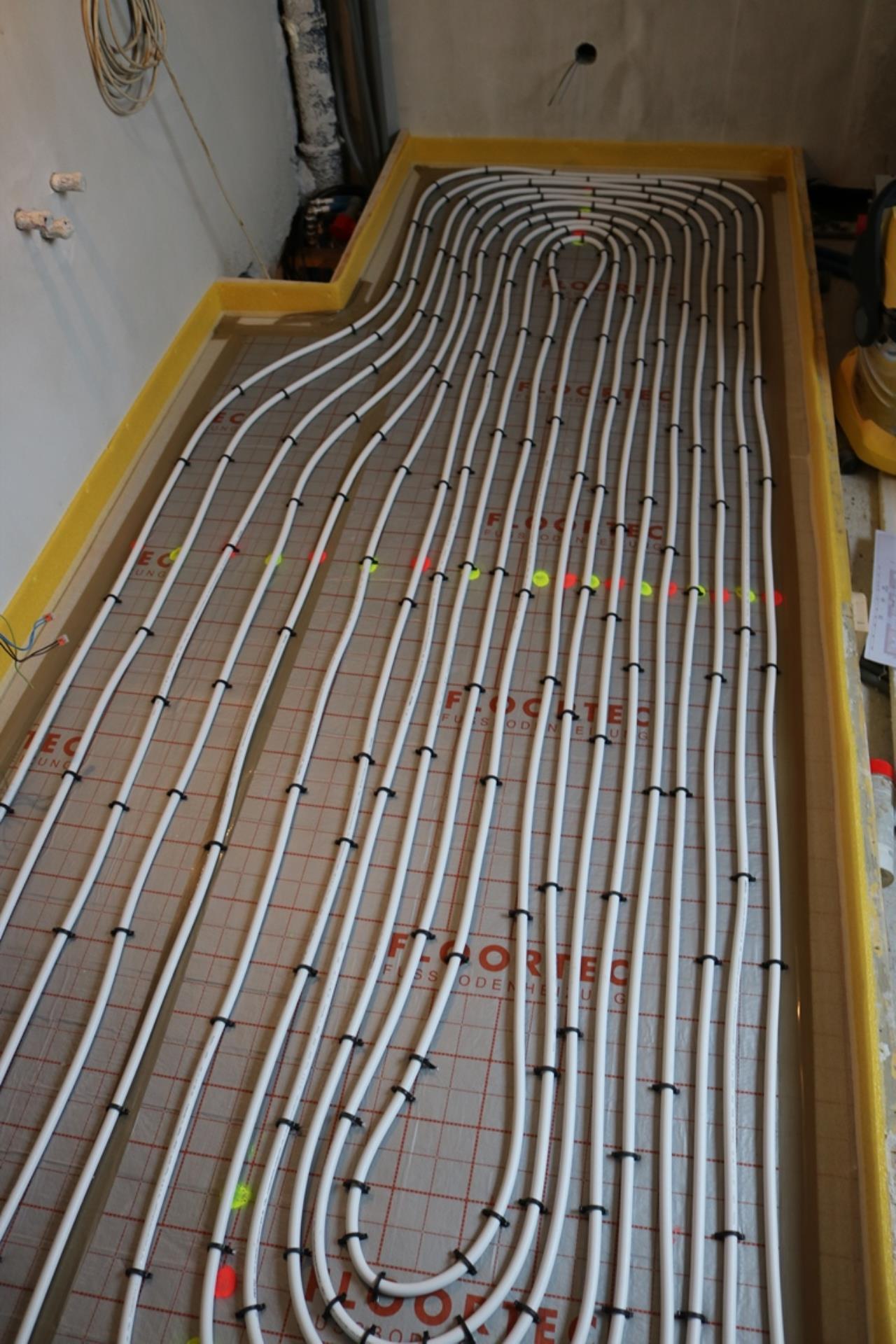

Raum5 Bad:

Heizleistung passt. Bei an paar Biegungen werd ich tricksen müssen, die kann ich so wie gezeichnet sicher nicht ausführen; klar.
Eher ein kurzer Kreis – problematisch? Volumenstrom wird also eher höher sein im Gegensatz zu den anderen Räumen.

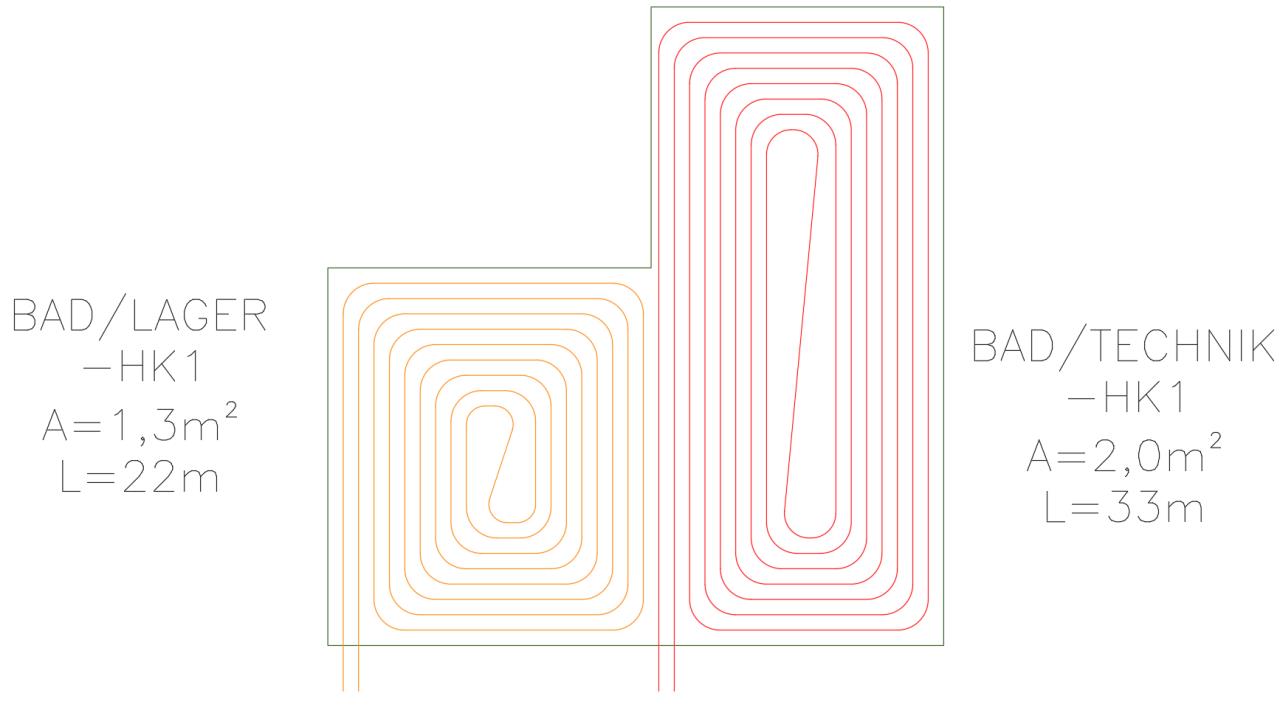

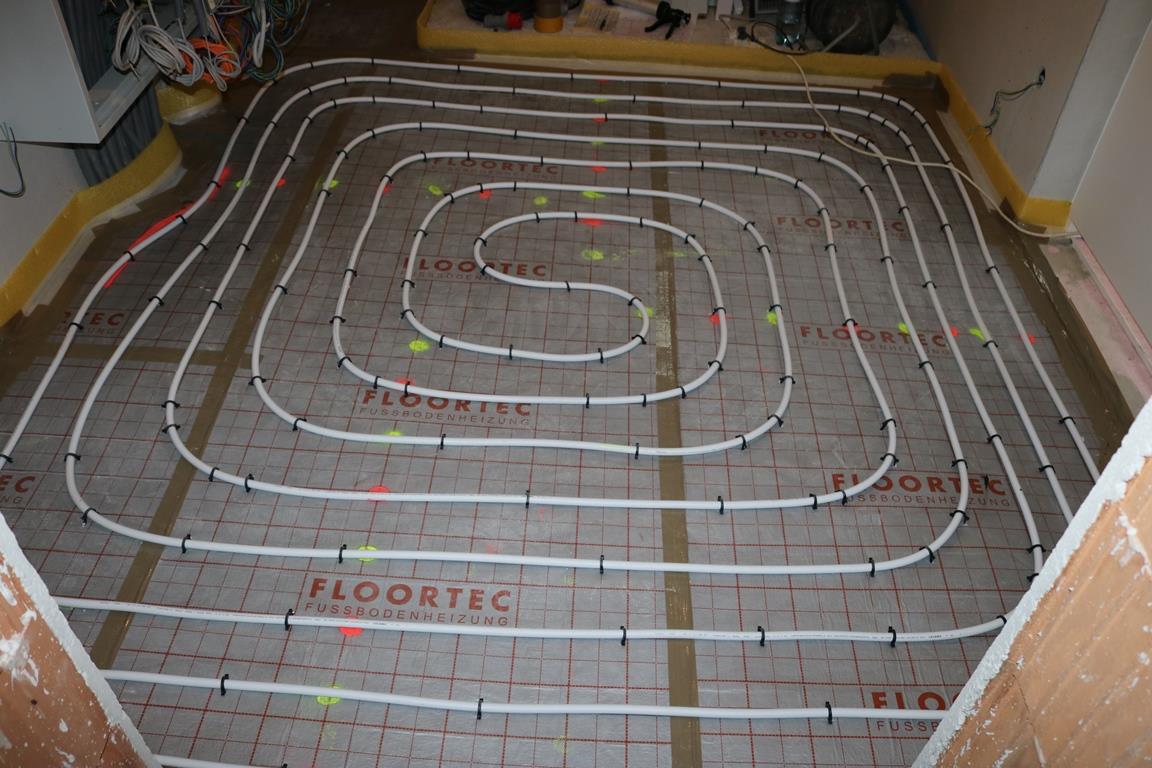

Raum6 Technik und Raum7 Lager:

Da könnt ich wohl noch einen etwas größeren VA wählen. Werds aber wohl so lassen. Hier muss man allerdings beim Druckverlust berücksichtigen, dass ein Kreis beide Räume versorgt.

Raum_1.1 Eingangsbereich:

Hohe Überdeckung, Hoher Druckverlust; Da kann ich genauso wie in der Küche noch Rohrmeter einsparen --> höherer Volumentrom --> kleinere Spreizung --> geringere Wärmeabgabe

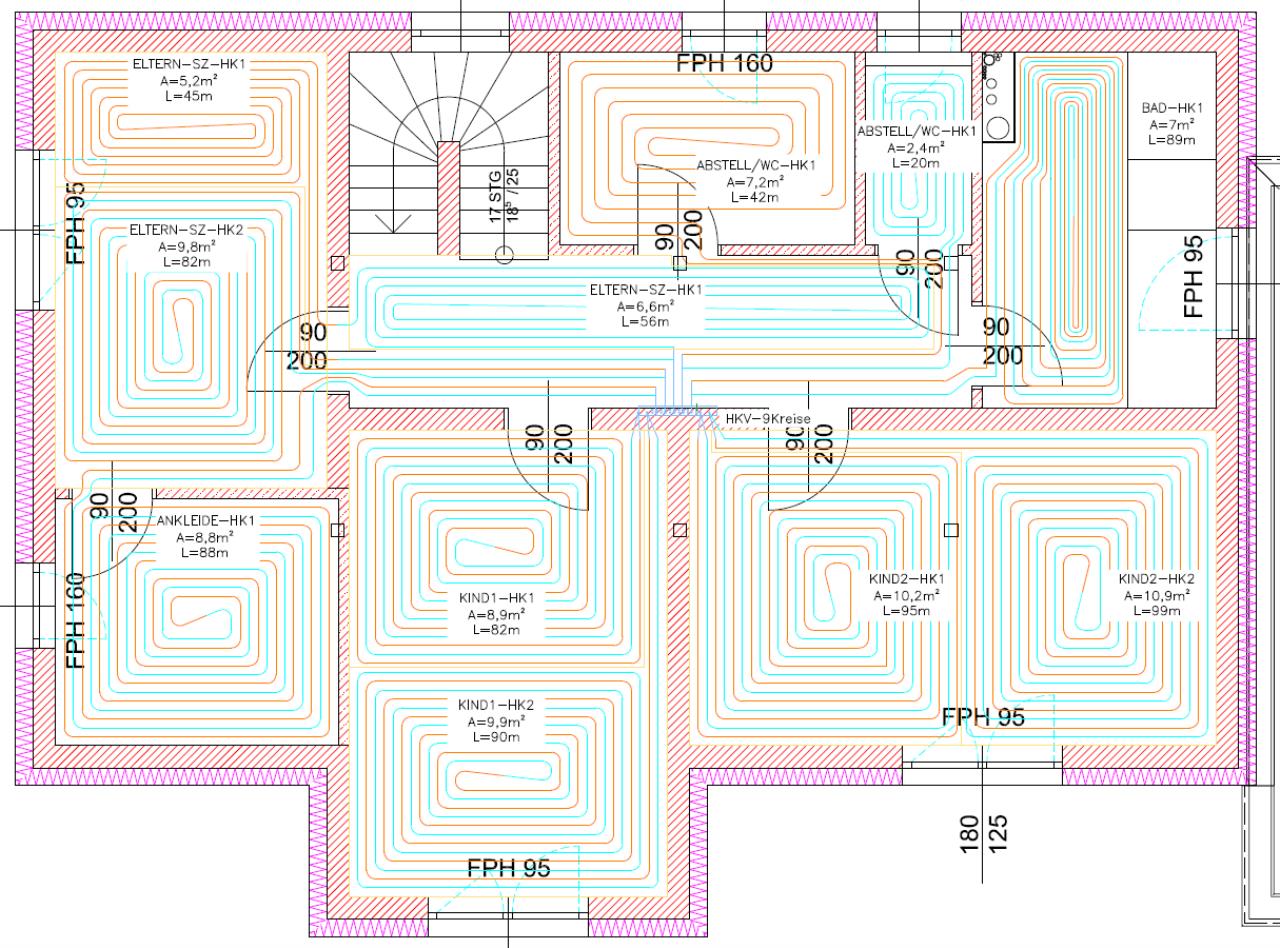

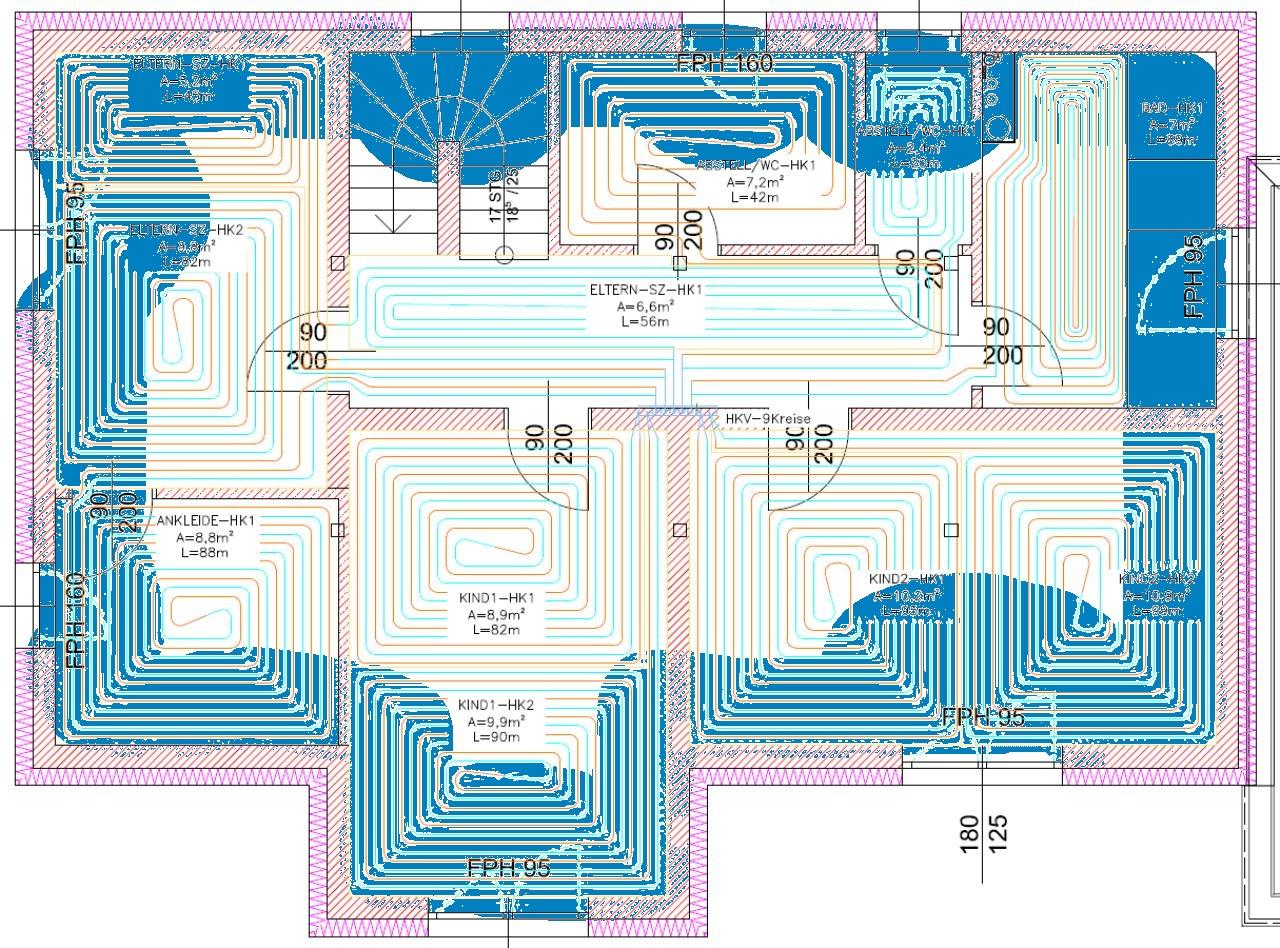

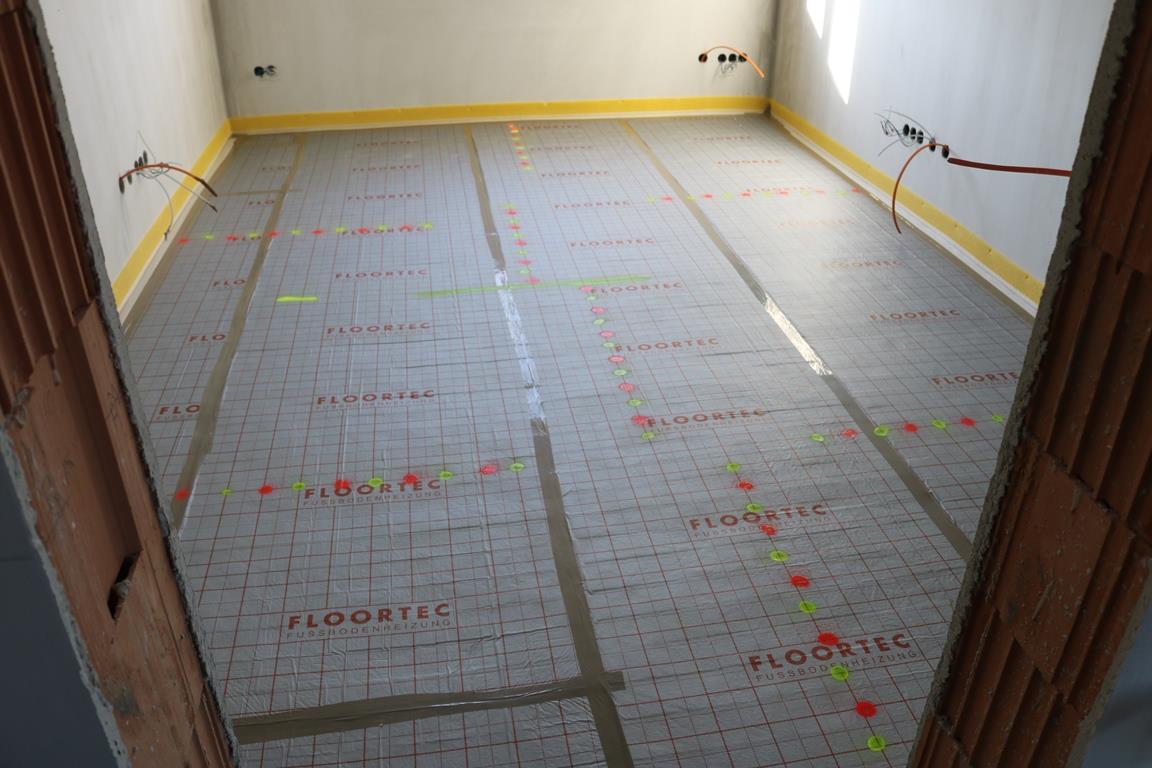

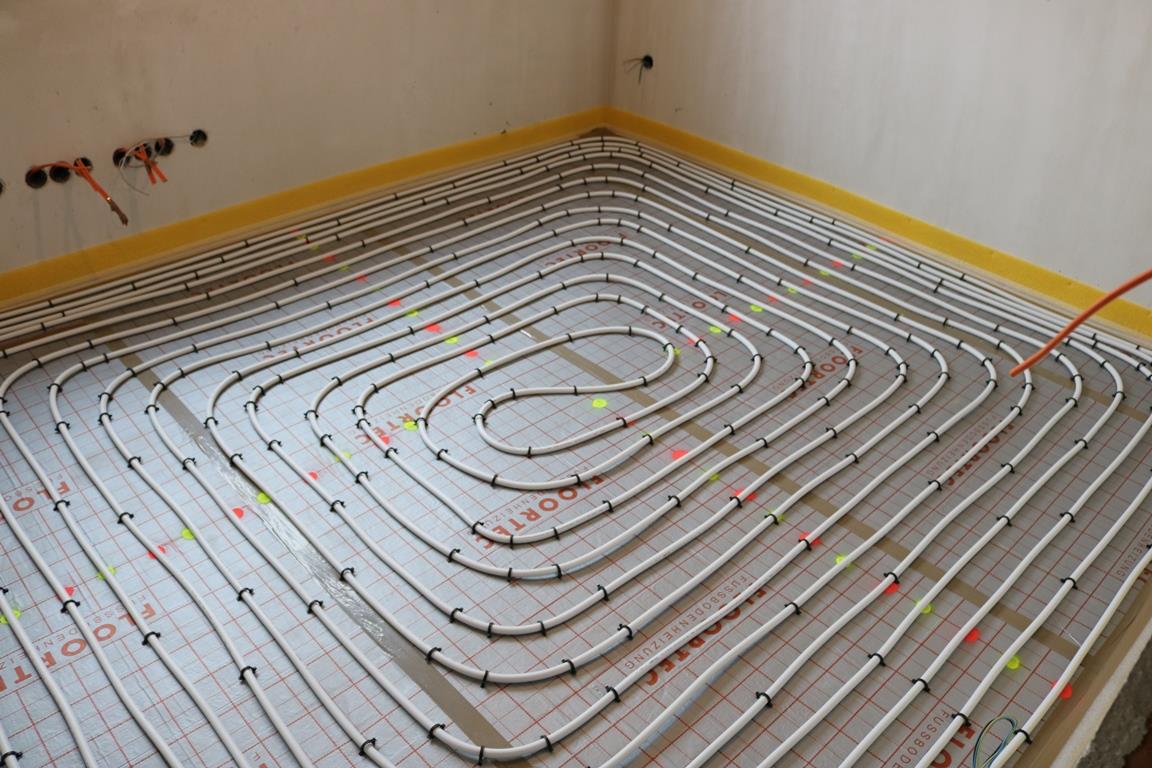

OBERGESCHOSS:

Verlegeplan als PDF:
https://drive.google.com/open?id=0Bx5JfXKEXUqTWmZwRnFkX1VJN0U




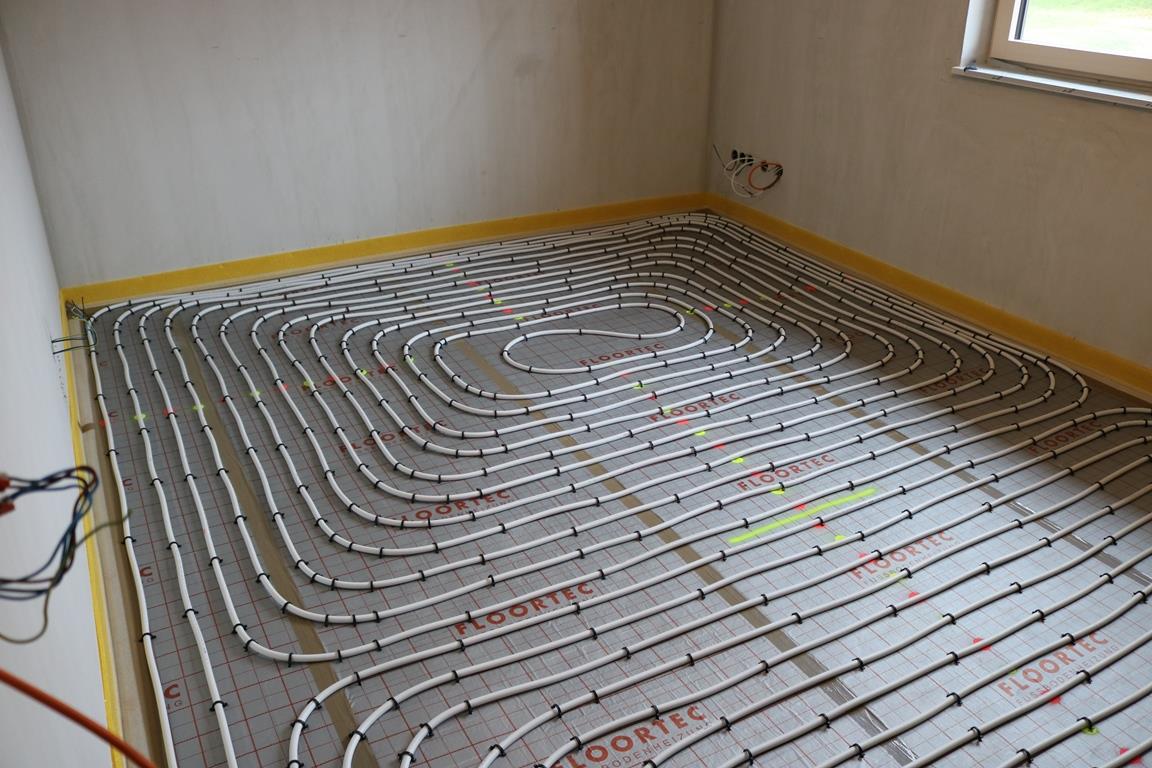

Bin allgemein recht zufrieden. Eventuell den ersten Eltern Schlafzimmerkreis etwas einkürzen damit der Druckverlust runter geht. Oder von Haus aus nur einen Kreis ins Schlafzimmer legen. Allerdings hats meine Freundin im Schlafzimmer gern warm - deshalb auf 22°C ausgelegt.

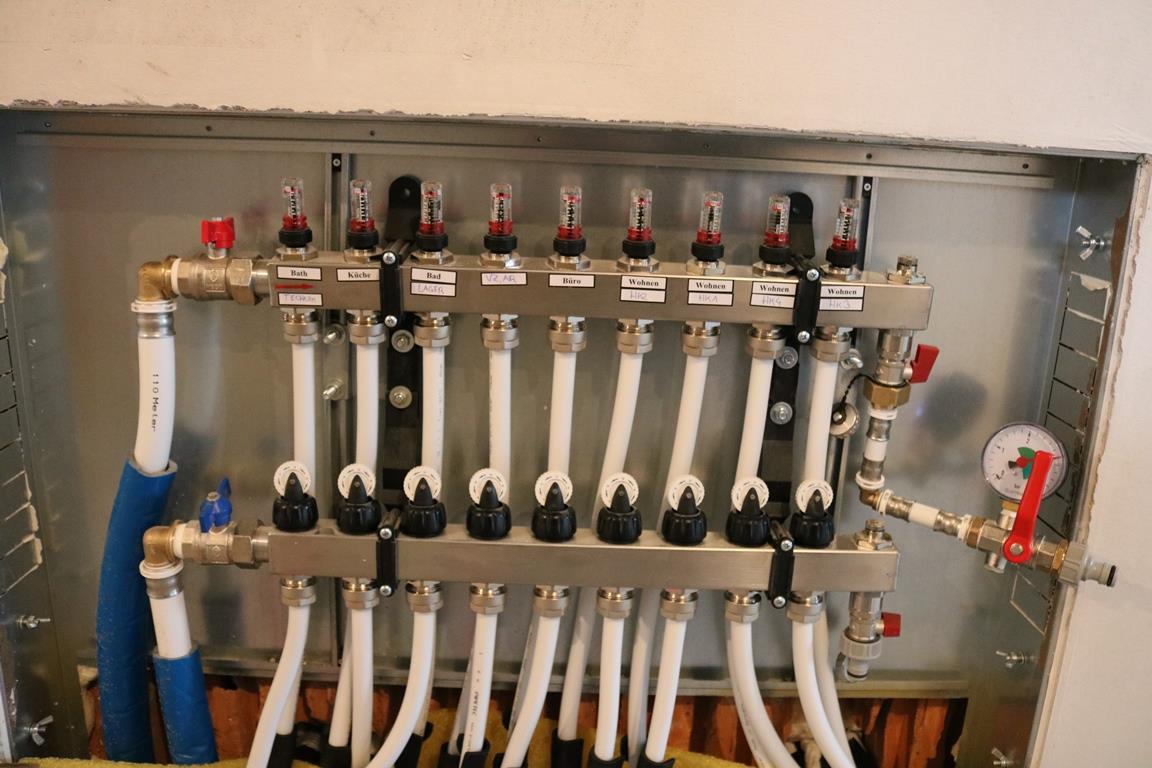

Als FBH FBH [Fußbodenheizung] HKV Anbindeleitungen sind 26x3er geplant. Damit kommt ein Gesamt Druckverlust von ~14kPa heraus.

Soweit zur Erstauslegung.
