Muffenschweissen - ... lass ich den Heizi machen |
||
|
||
|
Zum Teil... mein Insti hat ein Muffenschweisgerät für oder von plasson. Ich glaub das ist eh das gleiche wie bei dir... und wurde bei dir im Graben (Spannungsfrei) geschweißt? |
||
|
||
Muggenhumer Lieferung von gestern - Perfekte abgestimmtes und komplettes RGK RGK [Ringgrabenkollektor] Set vom Muggi - sieht sehr wertig aus. Die Kolli Verteiler sind doch wesentlich wuchtiger und massiver als ich dachte. Super!
Danke an dieser Stelle nochmals an Arne & Fa. Muggenhumer!
|
||
|
||
|
Abstand der Soleverteiler - Welchen Mindestabstand muss man zwischen den beiden Soleverteiler, respektive dem warmen und kalten Ende des RGK RGK [Ringgrabenkollektor] einhalten?
Ich möchte kommende Woche die Kernbohrungen machen lassen und muss daher die Positionen anzeichnen. |
||
|
||
|
erster Draft RGK RGK [Ringgrabenkollektor] Gewichtung - Anbei die erste Planung für die Auslegung und Gewichtung der slinkies. Links das kalte Ende. Ich habe die Gewichtung in jedem Grabensegment verändert. Ausnahme ist das lange Stück im Westen, bei dem ich die Gewichtung einmal in der Mitte verändert habe.
Mein RGK RGK [Ringgrabenkollektor] wird mit 2x400m DN40 Rohr und muss daher je 1x geschweisst werden. Das wird nach dieser Planung nach dem geraden Teilstück nach der Einfahrt erfolgen > grüne Markierung. Feedback?  |
||
|
||
|
Super cool!! |
||
|
||
|
|
||
|
||
|
mustergültig......
Zum Abstand der Hauseinführungen, der ist unkritisch, weil das Rohr außen im Schutzrohr durch den Luftspalt Solerohr/Schutzrohr thermisch entkoppelt ist, die RDS wenig leiten (Gummi) und innen die Rohre aufputz in der Luft liegen ... |
||
|
||
|
Danke Arne,
ich möchte die Rohre im Raum ohnedies mit Armaflex dämmen. Somit werde ich die beiden Verteiler mit ca 40 cm Abstand zueinander einbauen. Super, dann kann ich auch einen der beiden bestehenden RDS Durchführungen für den Kolli verwenden. Es wird, es wird |
||
|
||
|
Verlegehilfe - Hallo Shelby!
Hast du schon verlegt? Würde mich als Helfer anbieten, sofern ich frei hab😉 Lg Jürgen |
||
|
||
|
Danke für dein Angebot. Ich habe noch keinen Termin für die Verlegung, werde diesen aber hier im Forum zeitgerecht bekannt geben. |
||
|
||
|
Perfekt! |
||
|
||
|
Verlegung 1. Teilstrecke RGK RGK [Ringgrabenkollektor] - Voraussichtlich am Samstag, den 16. September verlegen wir die erste (rechte) Teilstrecke unseres RGK RGK [Ringgrabenkollektor] > warmes Ende in der Baugrube und der Rest neben der Zufahrt in vertikaler Verlegung im voraussichtlich 3m tiefen Schlitzgraben.
Helfer und Interessierte sind wilkommen. Bitte vorher bei mir melden. Die zweite Teilstrecke wird vermutlich eine Woche danach verlegt. |
||
|
||
|
Wir haben am Freitag den senkrechten Graben ausgehoben und heute in 2.5h die beiden ersten Teilstücke a 200m DN40 Rohr verlegt. GSD hat der Regen gg 0700 aufgehört. Danke an Christian, Balazs und Gerhard für die Hilfe. 4 Personen sind perfekt zur Verlegung. Mehr Info und Bilder später. |
||
|
||
|
Voraussichtlicher Termin für die Verlegung der 2. Teilstrecke ist Samstag, der 30. September. |
||
|
||
|
Wie versprochen hier einige Fotos & background Infos.

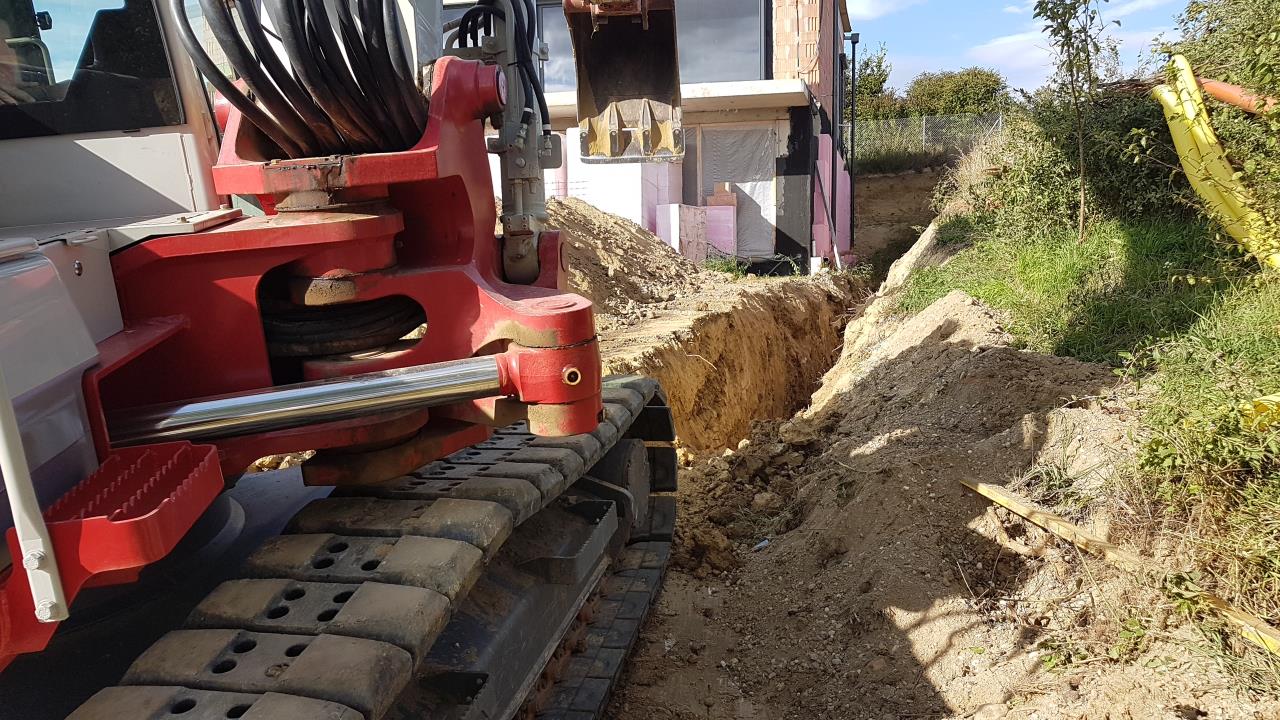

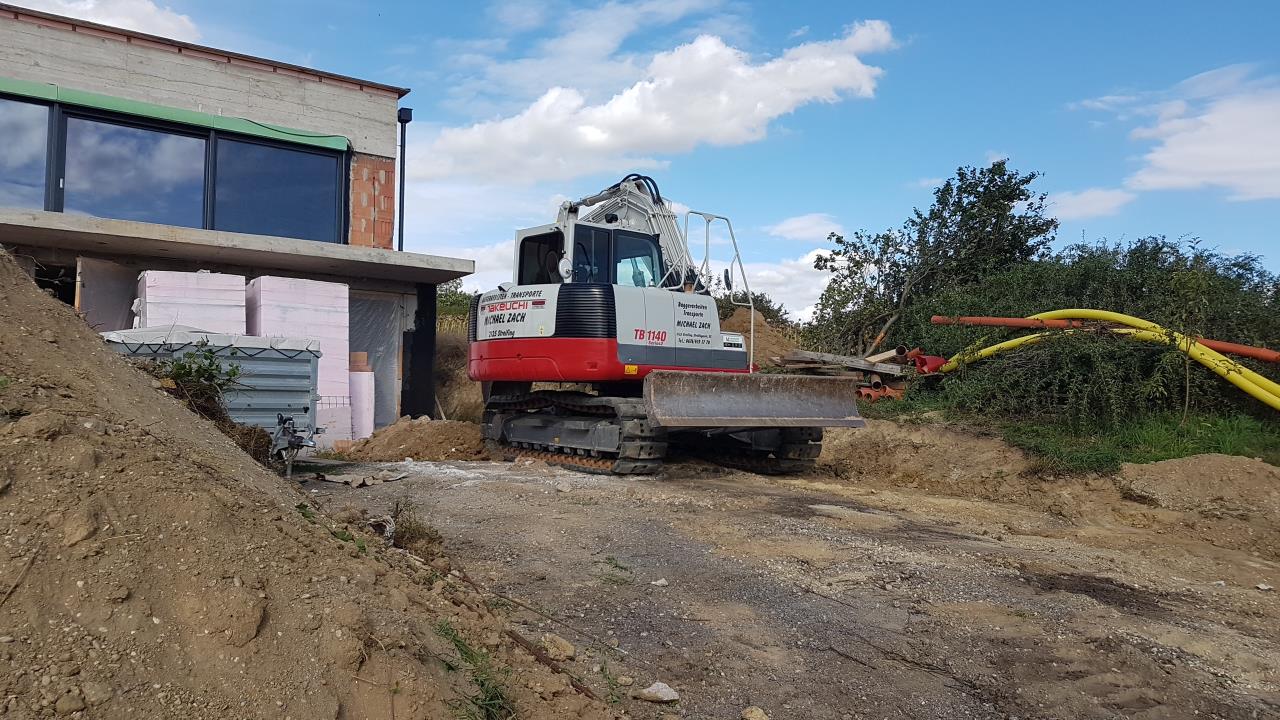

Nochmal für alle jene die den thread nicht von Anfang an gelesen haben: mein RGK RGK [Ringgrabenkollektor] ist mit 2x 400m DN40 Rohr geplant. Da es dieses Rohr nur im 200m Bund (ist anfänglich auch so schon schwer genug) gibt werden wir den RGK RGK [Ringgrabenkollektor] in 2 Ausbaustufen erstellen. Es handelt sich hier um das warme Ende des RGK RGK [Ringgrabenkollektor], welches sowohl in der Baugrube, als auch in einem etwa 27m langen vertikalen Schlitz realisiert wird. Slinkies haben 1,8m Durchmesser und sind, da es das warme Ende ist, enger und tw überlappend verlegt. Mr. RGK Baggermeister Michael Zach (kommt aus unserer Ortschaft und hat nun schon mehrere Gräben ausgehoben) in action:

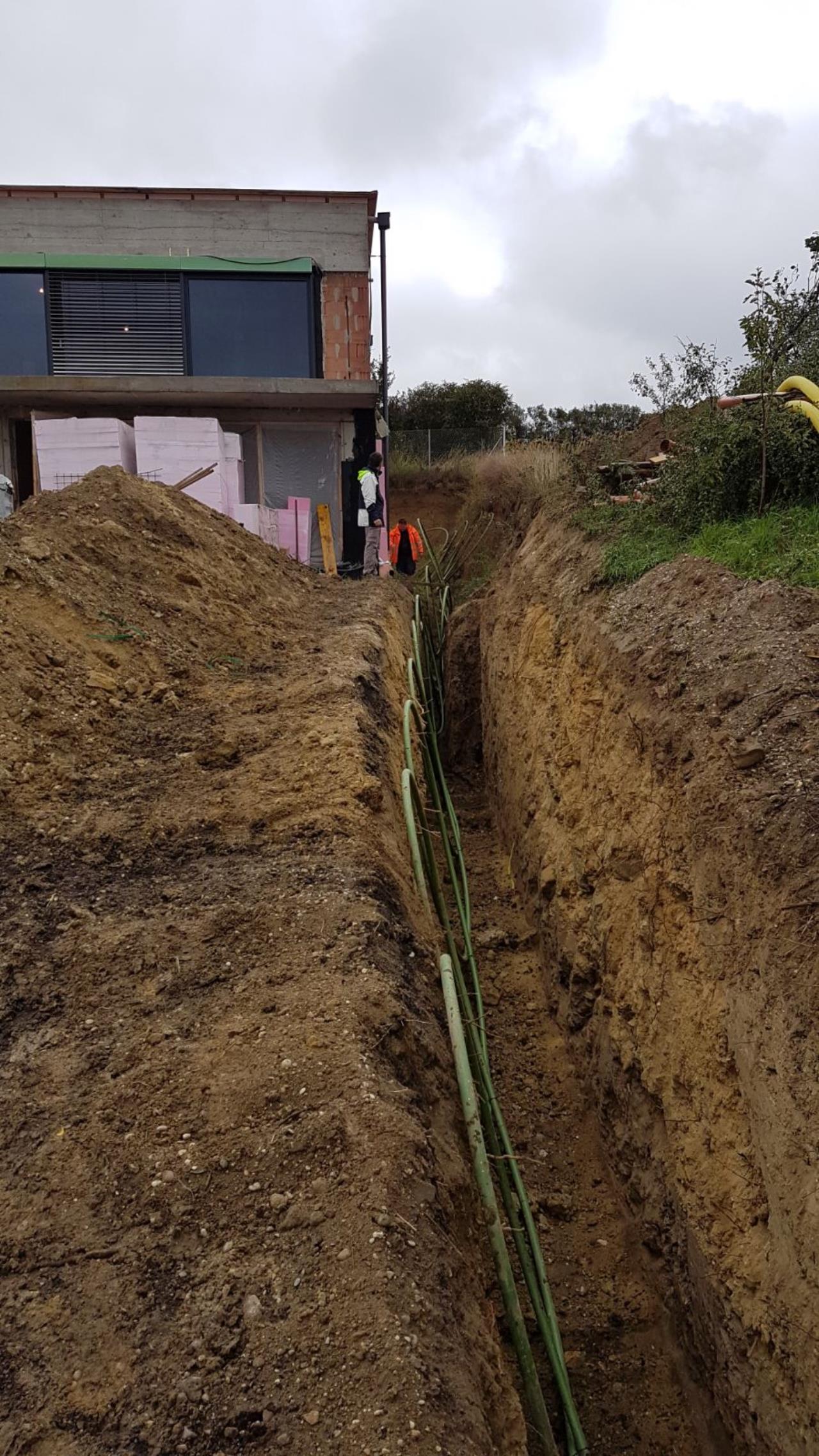

und das fertige Produkt am Freitag Nachmittag:
|
||
|
||

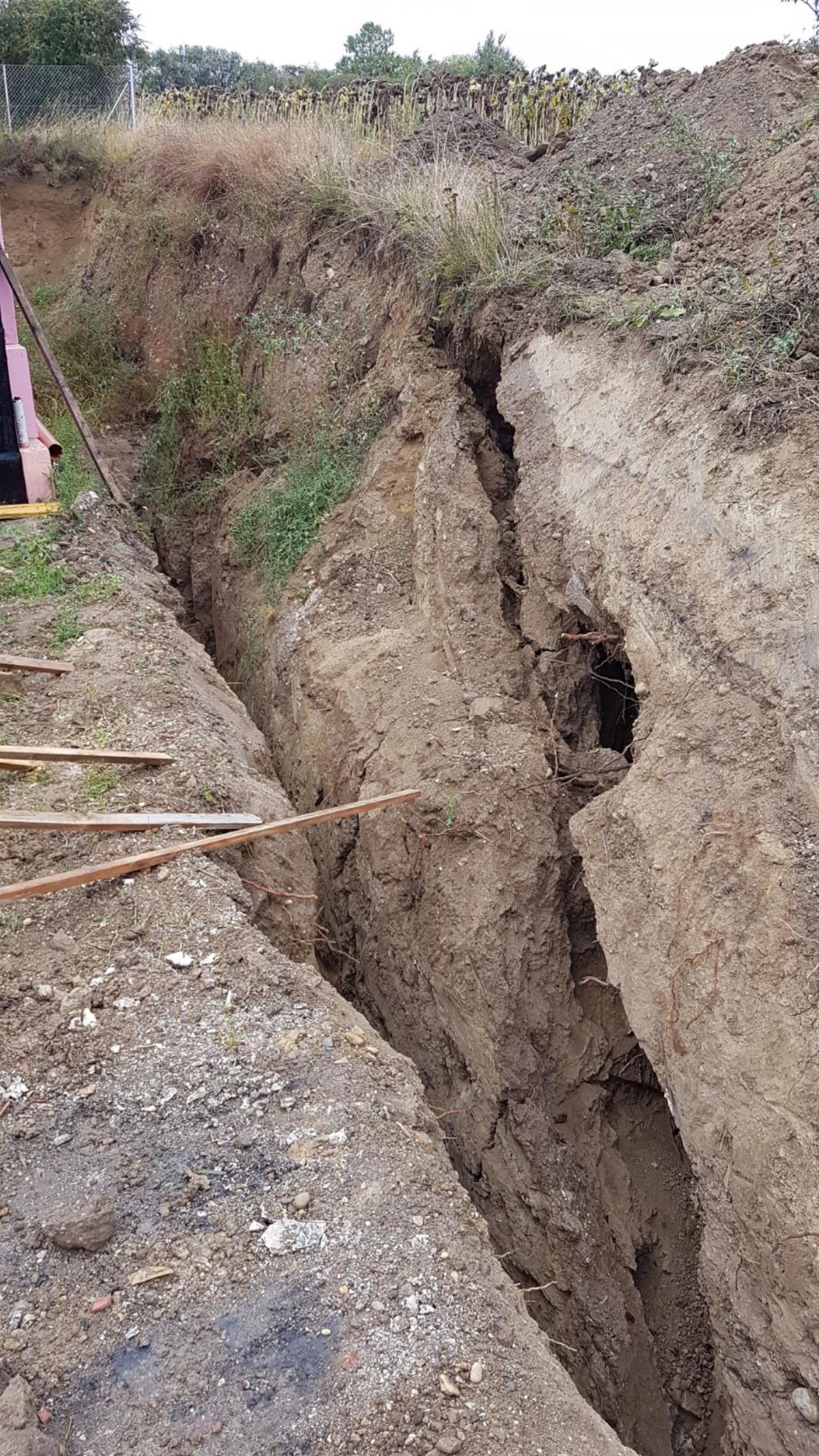

In der Nacht von Freitag auf Samstag regenete es und leider habe ich vergessen das Ablußrohr und da Drainagerohr wieder an die Regenfallrohre anzuschliessen. Schock! Das Regenwasser hat einen großen Brocken zum Einbrechen in den Graben gebracht. GSD haben wir den Graben etwas breiter ausgehoben und so bleibt noch ausreichend Platz um die beiden Kollektorkreise einzubringen.
|
||
|
||
Hier sind wir am vorkonfektionieren der slinkies, die wir danach in den Graben geschoben haben. Das ging wesentlich einfacher als ursprünglich angenommen.
|
||
|
||
Kollikreis 1 im Schlitzgraben
|
||
|
||
Vorbereiten des 2. Kreises
|
||
|
||
|

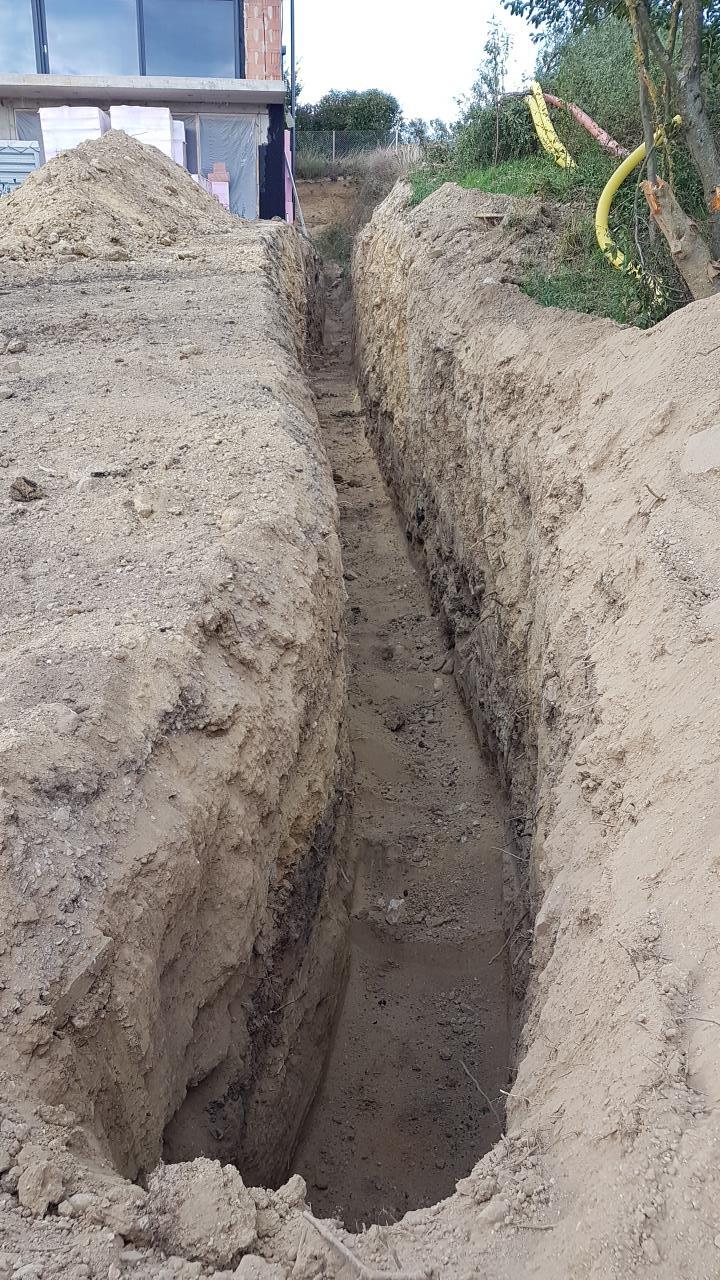

Und das fertige Referenzgraben Produkt
Schlitzgraben (nachdem wir den 2. Kreis in die Künette geschoben haben, wurden die oberen Enden der Slinkies des 2. Kreises mit Holzlatten in die richtige Lage gebracht. Somit liegen die Slinkies V förmig im Graben)
Die oberen Enden der slinkies werden in diesem Bereich zw. 50-80cm unter GOK liegen. Baugrube seitlich
und hinter dem Haus mit der Einführung in den Technikraum  In der Baugrube werden die oberen Enden des Kollis ca. 1,5-1,8m unter der GOK liegen
|
Dieser Thread wurde geschlossen, es sind keine weiteren Antworten möglich.
