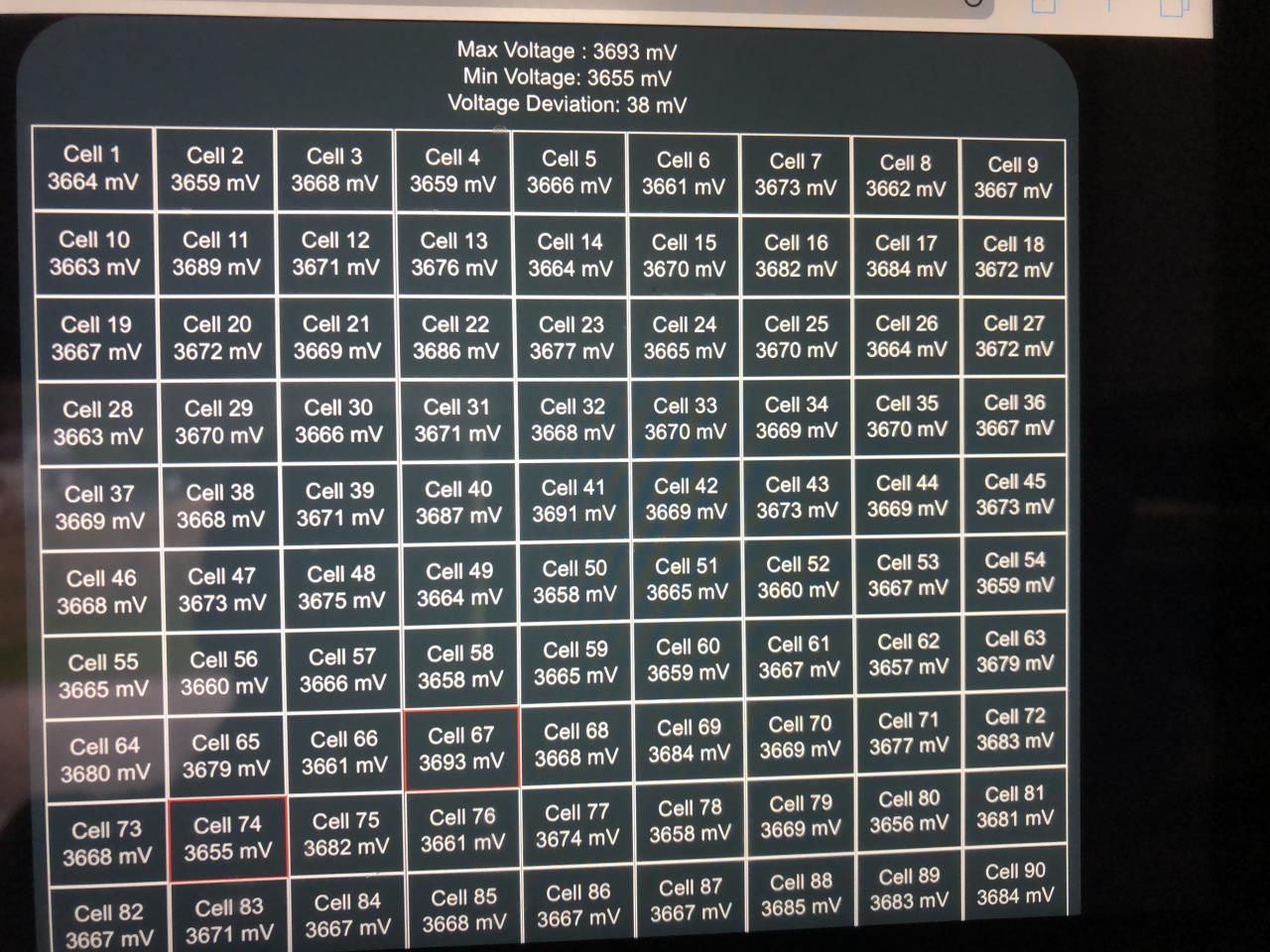

40mV bei 90 Zellen? Ist doch perfekt. Bei welchem SoC hast du den Screenshot gemacht? Interessant wird es meistens erst bei 100% bzw. 10%. Da fangen starke und schwache Zellen zum driften an... |
||
|
||
96 Zellen sind es... habe nicht alle auf das Foto gebracht. Der SOC dürfte irgendwo bei 50 % gelegen haben. In den Bereich von 10 beziehungsweise 100 % kommt mein Akku nicht. Mein Wechselrichter darf den Akku nur zwischen 20 und 85 % nutzen. |
||
|
||
Du meinst, die Zellenabweichung passt so? |
||
|
||
|
||
In dem SoC Bereich siehst du bei LFP Zellen nix. Wie schauen die Spannungen der Zellen kurz vor minSoC und 100% aus? Kurz bedeutet "in den Sekunden davor" |
||
|
||
Nix bedeutet,.... die Zellen sind alle gleich balanciert? |
||
|
||
Korrekt. Da sieht man nicht ob alles balanciert ist. Nur an den SoC Enden |
||
|
||
Die Zellenspannungen bei 85 und 20% müsste ich beobachten. Da hab ich z.Z. keine Infos. |
||
|
||
Ah okay.... das BMS BMS [Batteriemanagementsystem] gleich die Zellen bei LFP vermutlich nur an den Enden aus. |
||
|
||
Nicht bei 25 und 85 sondern bei 0 bzw 5 % und 100%. |
||
|
||
Diesem Bereich nutzt mein Wechselrichter nicht. |
||
|
||
Soc 20% sieht der Wechselrichter als 0 % 85 % als 100% |
||
|
||
Kann er das nicht, oder hast du ihn so eingestellt? |
||
|
||
Ist von mir gewollt. Ich hab das so in der Programmierung vorgesehen. |
||
|
||
Kannst du gerne so machen. Dann weißt du halt nicht ob deine Zellen gebalanced sind und ob die SoC Anzeigen überhaupt stimmen. Die SoC Werte bei LFP Batterien werden errechnet, nicht gemessen, da der Spannungsverlauf zu flach ist. Die SoC Kalibrierung erfolgt immer an den Enden (der Batterie), nicht deinen Einstellungen. Bei deinem Screenshot sind die Spannungen bei 3,65 Volt, das ist üblicherweise nicht das Spannungsniveau von wie von dir angegeben 50% SoC bei LFP Zellen |
||
|
||
Das sind aber keine MB31 Zellen oder ? Da wären 3,65 Volt schon recht viel |
||
|
||
schwankt bei mir zwischen 2-4mV (Tesla Model 3 2019, NMC). Alle paar Wochen lad ich auf knappe 100% SoC rauf. Unter Volllast (~750A discharge) kann die Differenz schon mal kurzzeitig auf knappe 100mV raufschnalzen. Stabilisiert sich nach ein paar Sekunden wieder. Im Heimspeicherszenario wird der Akku bei mir maximal mit 13A belastet, also bissl gekitzelt 😉 Aktuell ~530x cycles. |
||
|
||

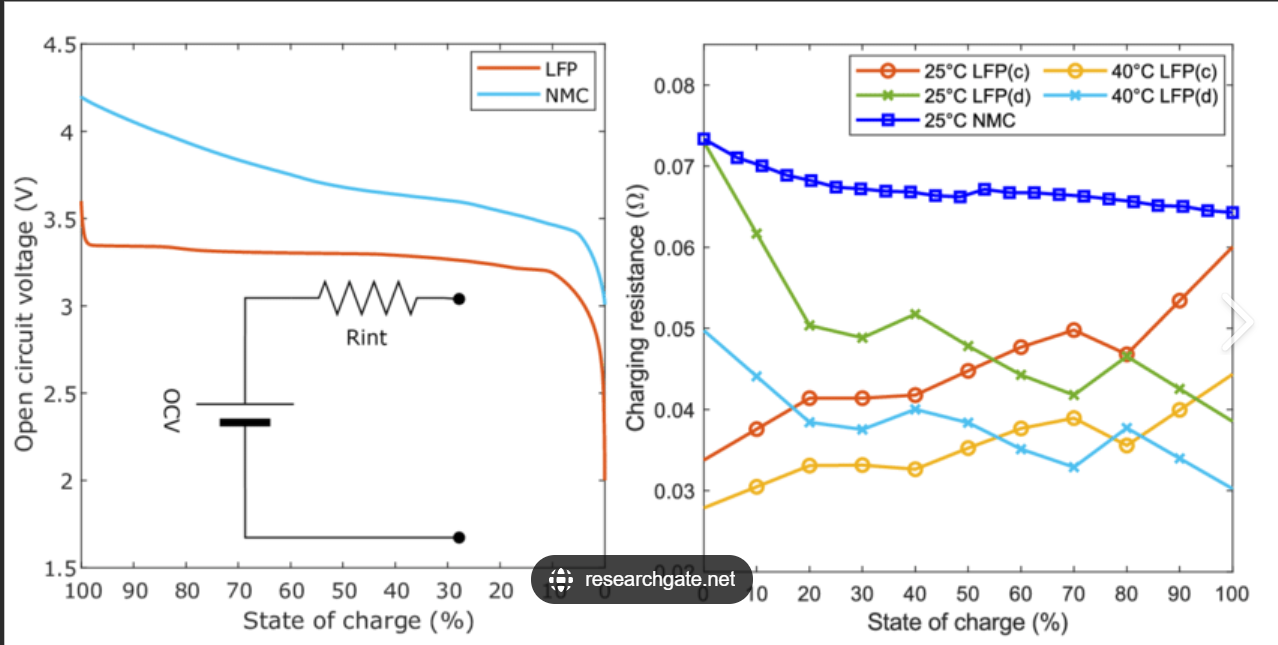

NMC Zellen sind ihrer Spannungskurve deutlich anders als LFP Zellen. Falls der TE jedoch LFP Zellen in seiner Batterie hat, stimmen die Daten zwischen Spannung und SoC nicht überein. Sollte er NMC Zellen haben, schaut es plausibler aus. ![]() |
||
|
||
Es sind NMC Zellen und der Soc stimmt schon. Hintergrund der Frage,.... ich arbeite gerade am BMS BMS [Batteriemanagementsystem]. |
||
|
||
Bei 96 Zellen ist ein Drift von 38mV "irgendwo mittendrin" voll ok. Interessant wird es - wie oben bereits erwähnt - wenn du in Richtung 100% SoC gehst wie weit gehen die Zellen da auseinander und wie lange dauert es bis sie gebalanced sind |
||
|
||
Wie gesagt, das kann ich nicht beantworten. Diesen Soc erreicht meine Batterie nicht. Allerdings habe ich geplant, den Ausgleichsstrom für die Zellen zu erhöhen. Was mir gerade nicht mehr wichtig erscheint, weil ihr ja der Meinung seit, das der Unterschied bei den Zellenspannungen okay ist. |
||
|
||
wenn du die Zellen nie balanced, werden die über kurz oder lang trotzdem auseinander driften balancing auf 100% is ja nix schlechtes - drum nutzt man ja floating und balancing logiken |
