Hallo zusammen,

zerbreche mir seit Tagen, wie man am besten die Strings verkabelt und dabei:
>keine Schleife aufspannt
>Zuleitung so kurz wie möglich hält.

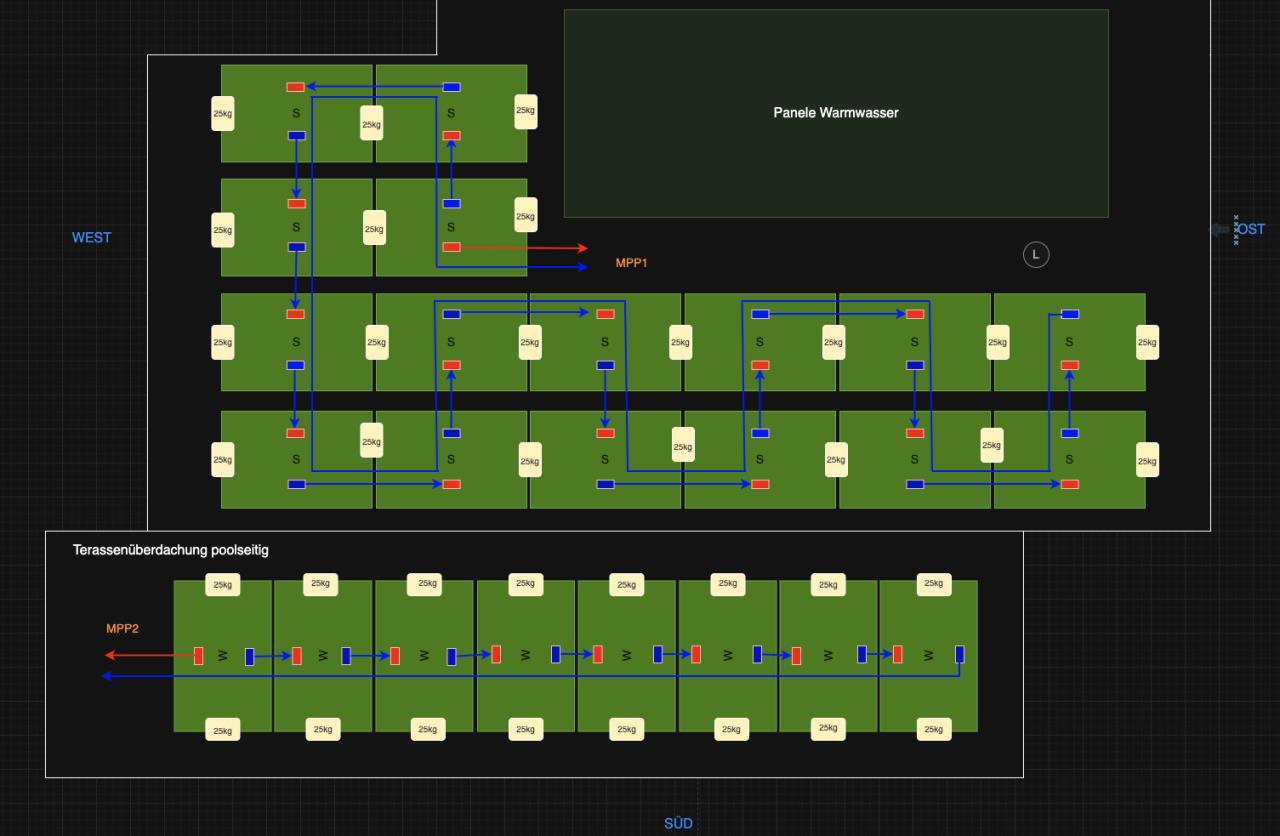

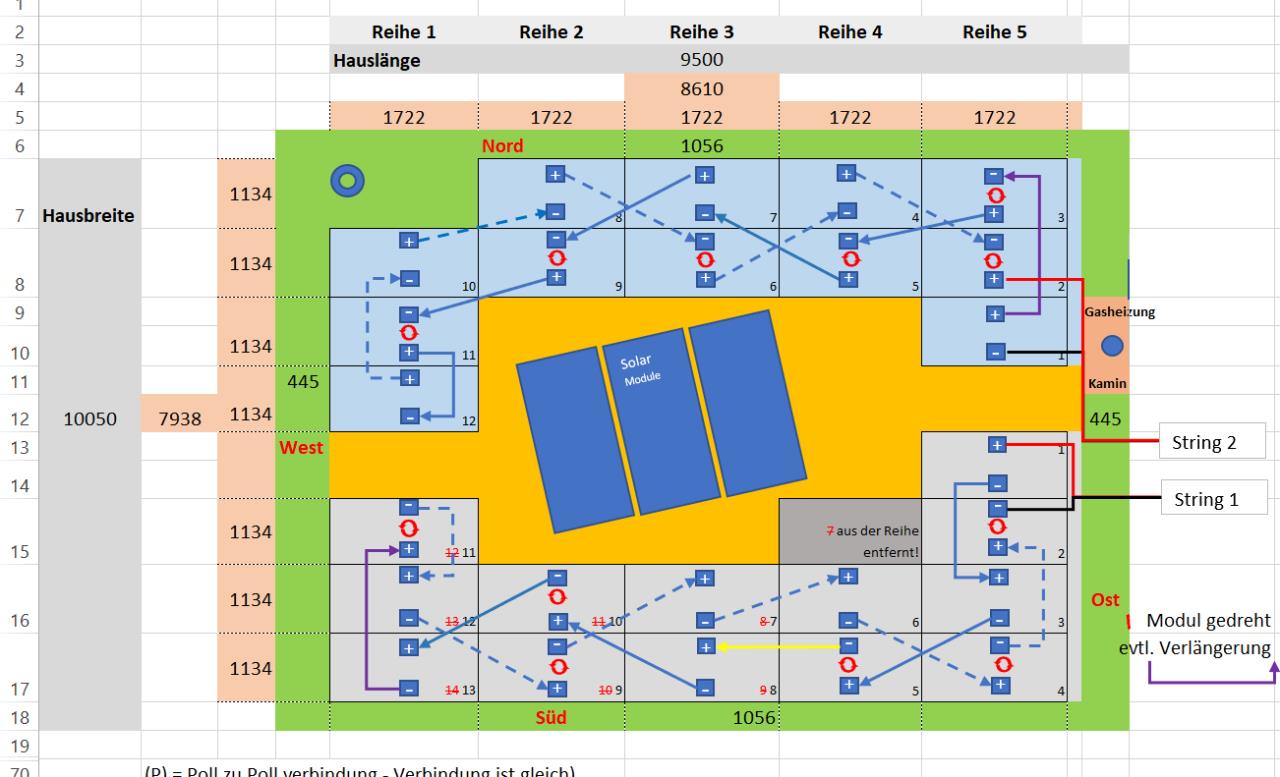

Das ist mein derzeitiger Entwurf:
Sieht das geschulte Auge Verbesserungspotential oder einen Denkfehler?
Die roten und blauen Punkte signalisieren jeweils + und - Anschluss am Modul (manche Module sind aufgrund der Kabel auf den Kopf gedreht):


2022/2022051719729.png

Freue mich auf euer Feedback

  •  Rainair
11.11.2025  (#81)
Die Leitungen kann ich mit Clips am Rand der Module befestigen so dass sie nicht auf dem Dach aufliegen.

1
  •  El_aurare
11.11.2025  (#82)

zitat..
Rainair schrieb:

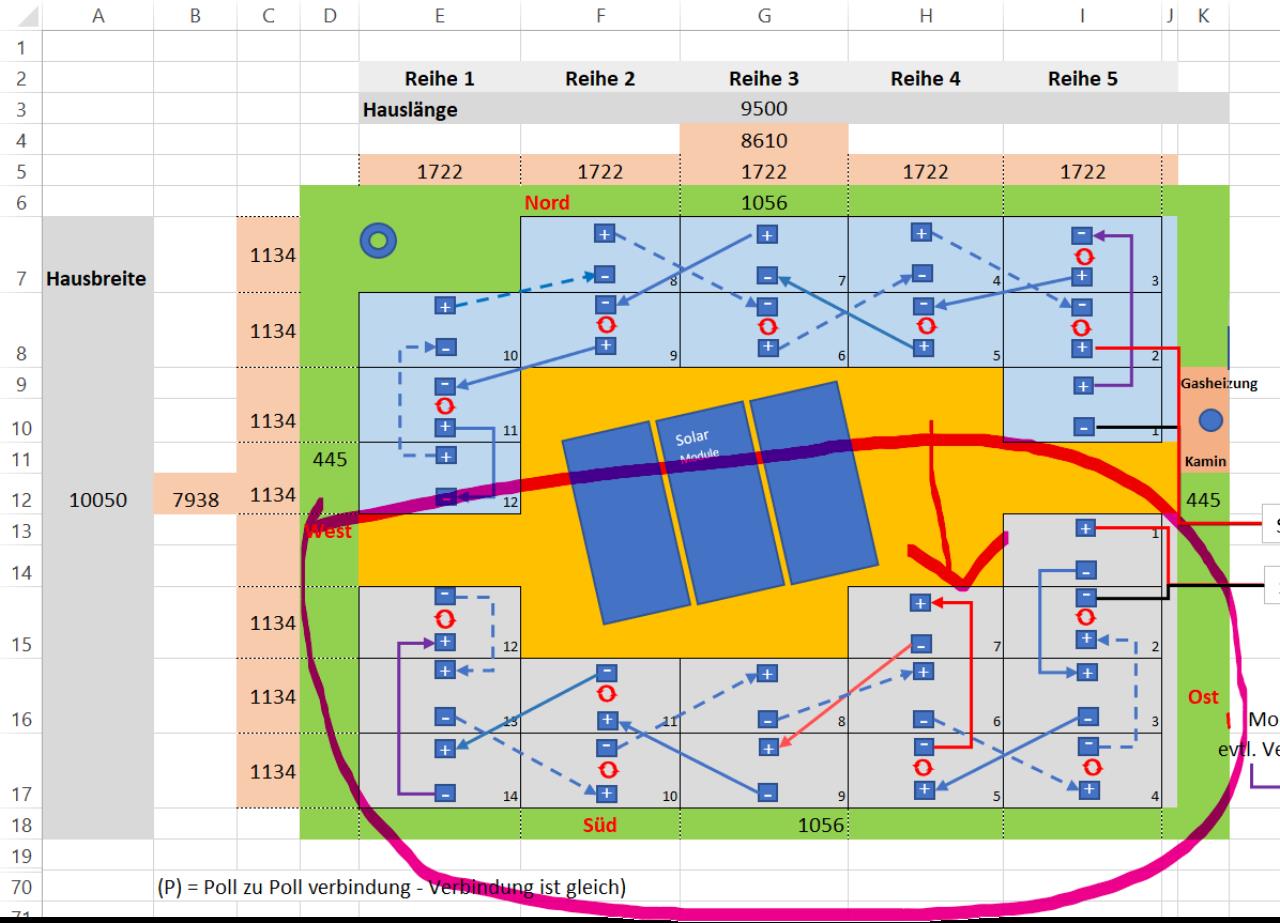

Variante 2 ist natürlich besser bzw. wäre es so ideal und keine Ahnung welche Module du hast, dass sollte sich Problemlos ohne Kabelverlängerung realisieren lassen.

V1 geht wie vorhin schon erwähnt natürlich auch und wenn die Module schon liegen wird das auf jeden Fall die wirtschaftlichere sein - die Anbindeleitungen werden wohl 6mm² sein, somit auch passend.

Und genau - Clips hast du ja schon erwähnt oder UV Beständige Kabelbinder. Einfach drauf achten die Kabel nicht in zu engen schleifen zu verlegen.




1
  •  christoph1703
11.11.2025  (#83)

zitat..
El_aurare schrieb: dass sollte sich Problemlos ohne Kabelverlängerung realisieren lassen

Meine Module haben auch nur 20cm Kabel, sowas gibts schon.


1
  •  El_aurare
11.11.2025  (#84)

zitat..
christoph1703 schrieb:

──────..
El_aurare schrieb: dass sollte sich Problemlos ohne Kabelverlängerung realisieren lassen
───────────────

Meine Module haben auch nur 20cm Kabel, sowas gibts schon.

Gut - wenn die Kabel vom Fragesteller auch nur so kurz sind und nicht zb 1m wie bei den Trinas ist diese Variante dann e hinfällig, da jede unnötige zusätzliche Steckverbindung eine mögliche Fehlerquelle darstellt.


1
  •  Rainair
11.11.2025  (#85)
Die Kabel sind lang genug zum überspringen nur die am Eck müsste ich verlängern. Ich habe jetzt mit Variante 1 angefangen.
Danke

1
