da gibts das öwav-regelblatt 207, nachdem jede bohrung in A auszulegen ist.
der hauptteil diese blattes (das jeder bohrer seinen kunden übergeben müßte) dreht sich um den nachweis der turbulenten strömung, sogar für 4 verschiedene solemedien... als fußnote steht noch drinnen wie wichtig die turbulenz für die soletemperatur und die effizienz ist. http://www.oewav.at/Kontext/WebService/SecureFileAccess.aspx?fileguid={e2b57549-d5d5-4333-9058-f566cfa69d41} dann gibts bsplw die installationsrichtlinien von drexel&weiss, da steht drinnen: ist es nicht schön wie einfach manche kompetenzen zu erkennen sind? ... |
||
|
||
|
schaut gut aus!
na 5-10k würde ich bei deiner gesamthaften sanierung für realistisch ansehen... uiii, viele fragen ...
das sind alles nur effizienzfragen. du kannst auch eine wp mit grabenkollektor mit 20kw bauen. wenn du jetzt mit wp (durch)heizen würdest käme die vl-temp schon spürbar runter. 80% der heizarbeit wird bei temperaturen über den hier gemessenen liegen. ausheizen ist ein ganz anderes thema; das wird oft unter falschen voraussetzungen mit der falschen strategie und falschen werten angegangen. lies einmal bei richard nach... wenn du im winter kalten estrich ausheizen willst und das haus keine dämmung und löcher in der hülle hat dauert es einfach bis die masse aufgeladen ist und 50° werden nicht zu erreichen sein... du hast einen energieausweis auf 5,x kw heizlast. das wird mit passender wp wunderbar funktionieren. wenn du nicht sanierst wird es funktionieren aber nicht effizient sein. ich hatte bei 17kw rechnerisch eine 40kw ölheizung. jetzt ist die 8kw wp unterfordert... |
||
|
||
|
Daher "the next please"
Vom Preis dzt. mit Abstand der günstigste, wobei die Frage kommt: Wieviel kann ein TB versemmeln bei einer Bohrung
der noch nicht quergeprüft mittels tatsächlicher Heizlastberechnung ist.. Nochmals zur TB:Stimmt diese pauschale Aussage, dass in Schotterboden im Raum Graz wirklich nicht tiefer als ~80m gebohrt werden kann?? und als Draufgabe: Mir wurde in einem Gespräch von "unabhängiger" Quelle gesagt, dass die effizienteste Lösung eigentlich der Flächenkollektor wäre. Basierend auf den EA EA [Energieausweis] wären das zw 220 und 250m² in 1,5 - 2m Tiefe.Ich dachte, die effizienteste ist die TB ?? Wobei deine "Vorgaben" schwer zu toppen sein werden, so wie du da im Thema drinnen bist und sämtliche Schräubchen zum Drehen kennst Wie war das mit der Besichtigung bei Dir? |
||
|
||
|
ahso, ich dachte damit meinst du deine fragen ...
ich schätze das gewerk sehr! da gehört ungeheuer viel erfahrung und gespür dazu um zu erkennen wie in welchem boden vorgetrieben wird, hilfsverrohrung, etc... und die verpreßung von unten nach oben. das geht so weit daß in D bei heiklen standorten ein prüfingenieur zur kontrolle dabei ist... bei einem freund von mir in D haben sie einfach zuwenig gebohrt. war halt feierabend und am nächsten tag die nächste baustelle drann ... ;-( würde mich wundern. der schotter wird doch eher oben liegen? frag doch einmal hopfgarten, der ist profi auf dem gebiet und hat zugang zu kartenmaterial... manche bohrer haben gar kein gerät um tiefer als 100m zu kommen... das wären 50-60m graben. da würden wir wohl etwas üppiger auslegen, siehe executers vorschlag... das nimmt sich sehr wenig. eine tiefenbohrung hat vielleicht 5° gewichtete soletemp, ein fetter graben 3° beide werden auf 0° sole-ein am winterende ausgelegt. wären rund 5% unterschied. richards graben läuft bisher mindestens auf augenhöhe mit meiner bohrung ...
gar nicht! keine besonders guten voraussetzungen (einrohrhydraulik). man muß halt ein bissl auf alles schauen ...
jederzeit. wenn dich eine dauerbaustelle nicht schreckt - da gibts quer durch den raum fliegende heizungsleitungen vom hk-verteiler an denen der rest vom einrohr hängt. momentan duftets gerade nach naturholzöl (orange)... |
||
|
||
|
Ahja! DAS erklärts vieleicht
Super! Hab eine Bekannte im Raum Schallerbach, das ließe sich dann verknüpfen? Wär sicher spannend deinen Bau in Echtzeit zu erleben! |
||
|
||
|
das sagt der führende schweizer wp-experte peter hubacher dazu... Zitat: Sie können heute jede exakt dimensionierte Wärmepumpe ohne Speicher fahren, auch solche ohne Leistungsregelung. Voraussetzung sind eine Fußbodenheizung oder thermoaktive Bauteile, die man als Speichermasse einsetzt. Bin gespannt, was denn nun zutrifft
|
||
|
||
|
wo siehst du den Unterschied?
Ich unterschreibe alles was der Peter Hubacher sagt ... |
||
|
||
|
In dem Satz "Voraussetzung sind eine Fußbodenheizung"...
Habe dir eine PN geschickt? |
||
|
||
|
er sagt jede on/off ohne puffer bei flächenheizung.
dh für mich auch manche on/off ohne puffer ohne flächenheizung (wie bei mir) und jede modulierende knv/nibe sobald 40l heizwasser im umlauf sind
@pn, jederzeit gerne, einfach vorher mail schicken (siehe profil)... |
||
|
||
|
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=r2DUl0gCLAZVHM1rCc02
Angesteckt durch das grassiernde Grabenfieber vom letzten WE die Änderung mit dem bestehenden Gartenhaus und Holzlagerplatz als "Pool" eingezeichnet. Hoffe ich bekomm das Holz an den Mann bis April zwecks Platzschaffung für Aushub.. Wobei die "Einrohrvariante" von Brink schon einen gewissen Charme hat |
||
|
||
|
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=ZrbYskma2p0C6CQlc69p

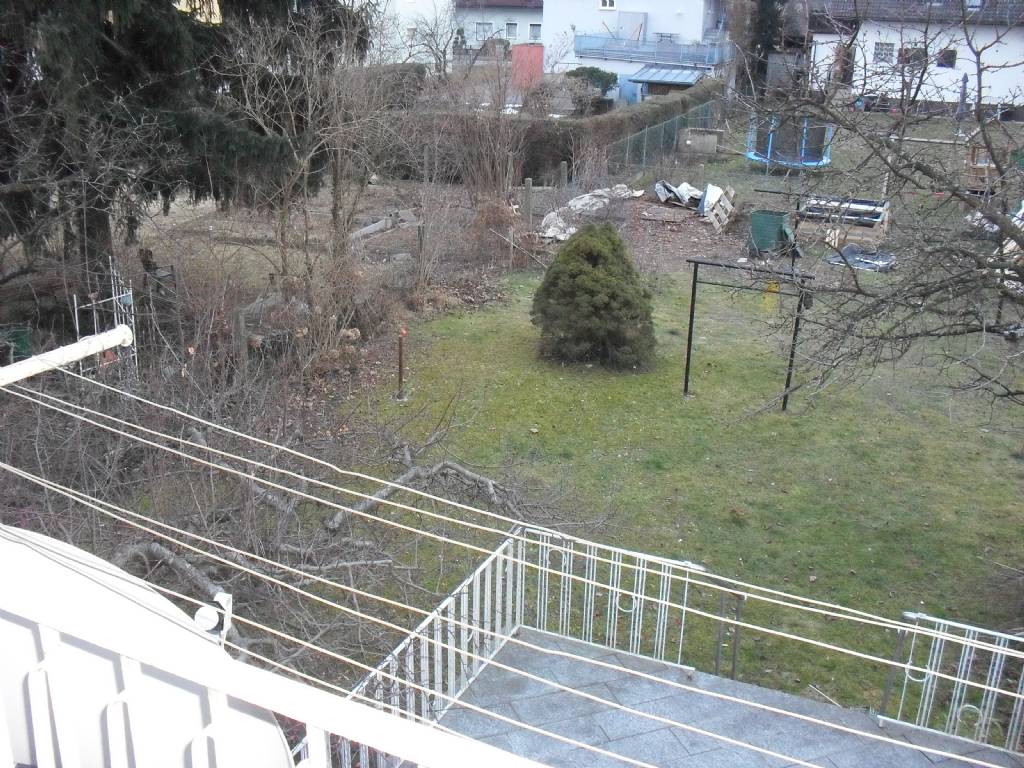

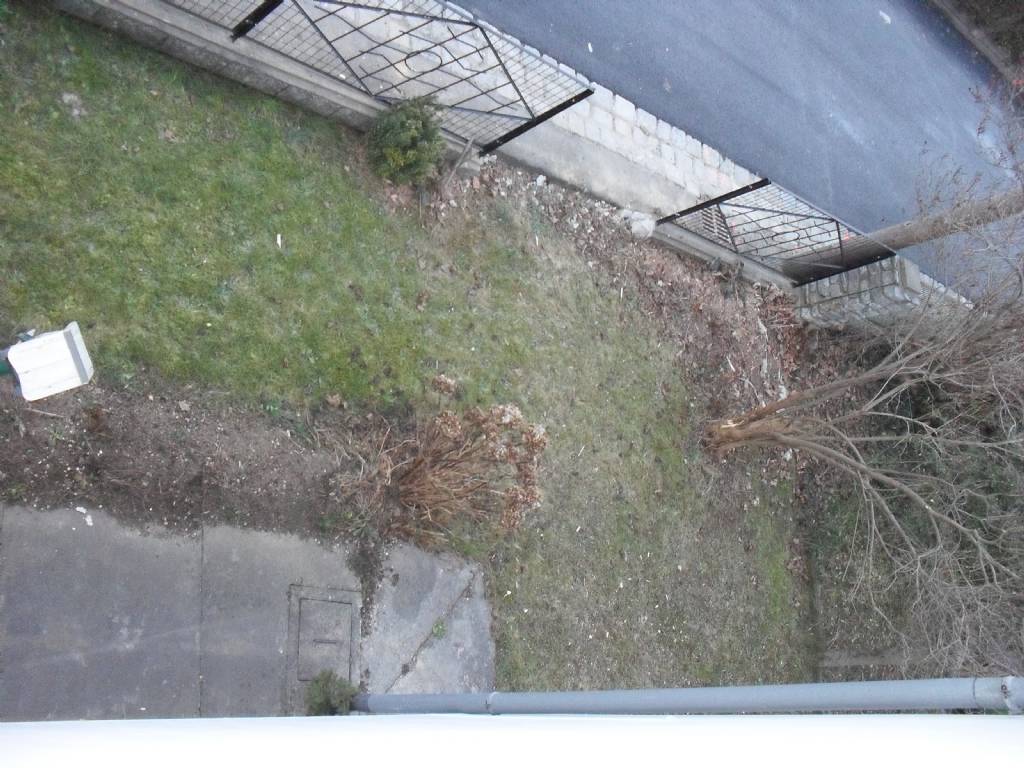

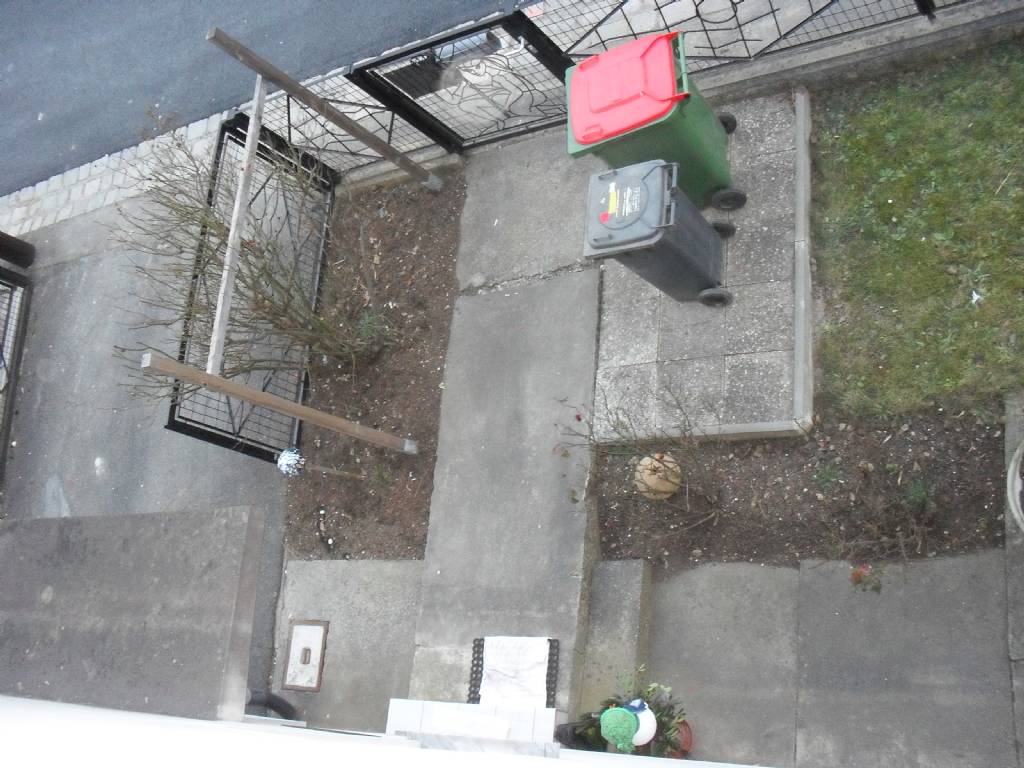

mal ein paar Bilder zur besseren Veranschaulichung.. von "vorne links" beginnend.
|
||
|
||
|
https://dl.dropboxusercontent.com/s/pmbijlsgkajq3p7/grabenkollektor2.html?normtemp=-11&boden=2&heizlast=5500&ausrichtung=0&breite=167&tiefe=176&laenge=75 |
||
|
||
|
Guter plan, ein paar sachen kann man noch optimieren. Was mir aber ein wenig "sorgen" bereitet ist der anfang resp das ende, wo sich auf der geraden die beiden 'berühren'. Mein kompromiss wäre die letzten 16 meter zu "opfern" und in ein leerrohr reinzugeben. Dafür den langen graben ein wenig breiter zu machen und voll für den kalten anfang zu nutzen.
Breite in richtung 1,8m und tiefe abgestuft von 1,5 bis ca. 1,8-2 m |
||
|
||
|
Hallo Dr. Brink!
Danke für den Tip! Hab am WE mal den Grund genauest vermessen und versuch in den nexten Tagen einen Skizze vom Grund mit Bebauung zu erstellen und mit Hilfe hier den Graben fertig geplant zu haben. Sobald die Rohrfrage geklärt ist, möcht ich ja dann auch starten. |
||
|
||
|
Hallo Kleinhirn,
bei mir wird der keller ja vermutlich ähnlich ausschaun wie bei dir .... wie wirst du die durchführungen der rohre in den Keller ausführen? ich frag mich gerade was da sinnvoll ist bei 3 kreisen? 6 löcher mit jeweils ~50 da durch dann jeweils das 32er rohr und dann mit Tangit P3000 abdichten, bzw. von aussen mit 2kDichmasse? Oder doch lieber ein grosses loch mit einer dichtmanschette? Wie ist das eigentlich mit den Leitungen, bei denen herrscht ja tauwasser gefahr, fände es komisch sie bis zur wand mit Armaflex dicht zu isolieren, aber dann einfach so in die Wand zu stecken ohne isolierung, bildet sich dann nicht tauwasser an der kellerwand die mit abgekühlt wird? Wie wird so eine Durchführung richtig ausgeführt? |
||
|
||
|
DAS darfst mich nicht fragen
Ich hab da noch absolut keine Ahnung, wie das gestaltet werden soll.. Ich würd gern (sofern möglich) ein 40iger Rohr im Graben versenken wie Dr. Brink |
||
|
||
|
aber auch ein 40er musst dann irgendwie abdichten ;) und auch das 40er rohr wird "kalt" |
||
|
||
|
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=r2DUl0gCLAZVHM1rCc02
Hab jetzt das ganze nochmals genauest vermessen und den Garten neu gezeichnet.. Hat jemand die Zeit den Graben "richtig" durchzuplanen?

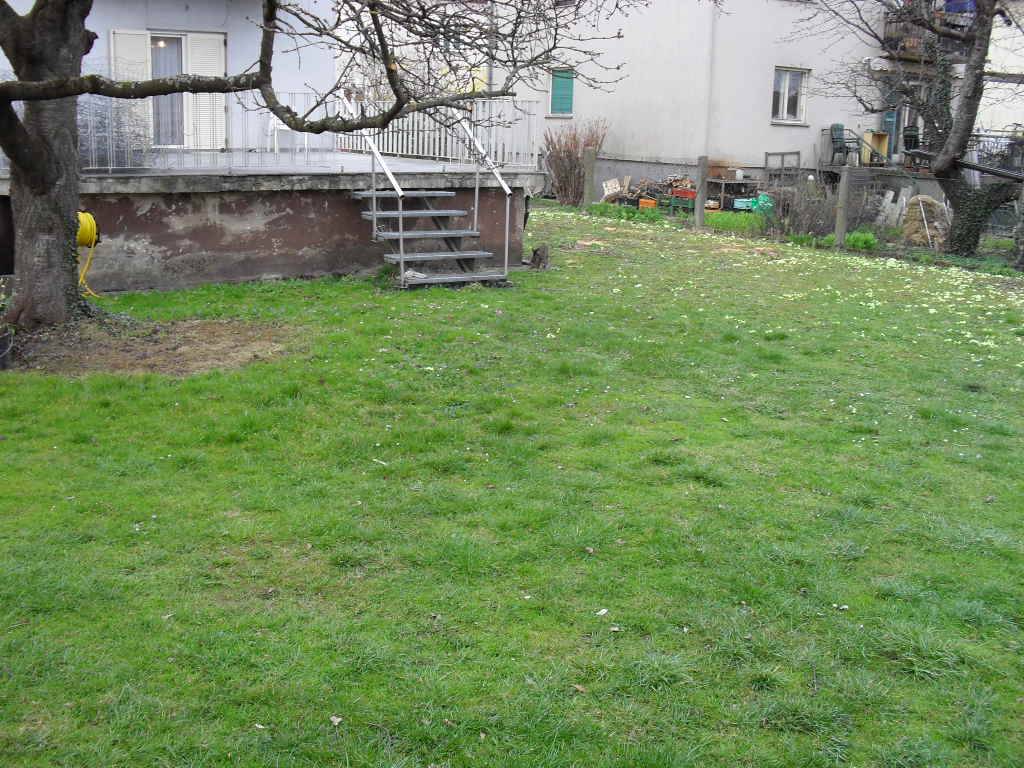

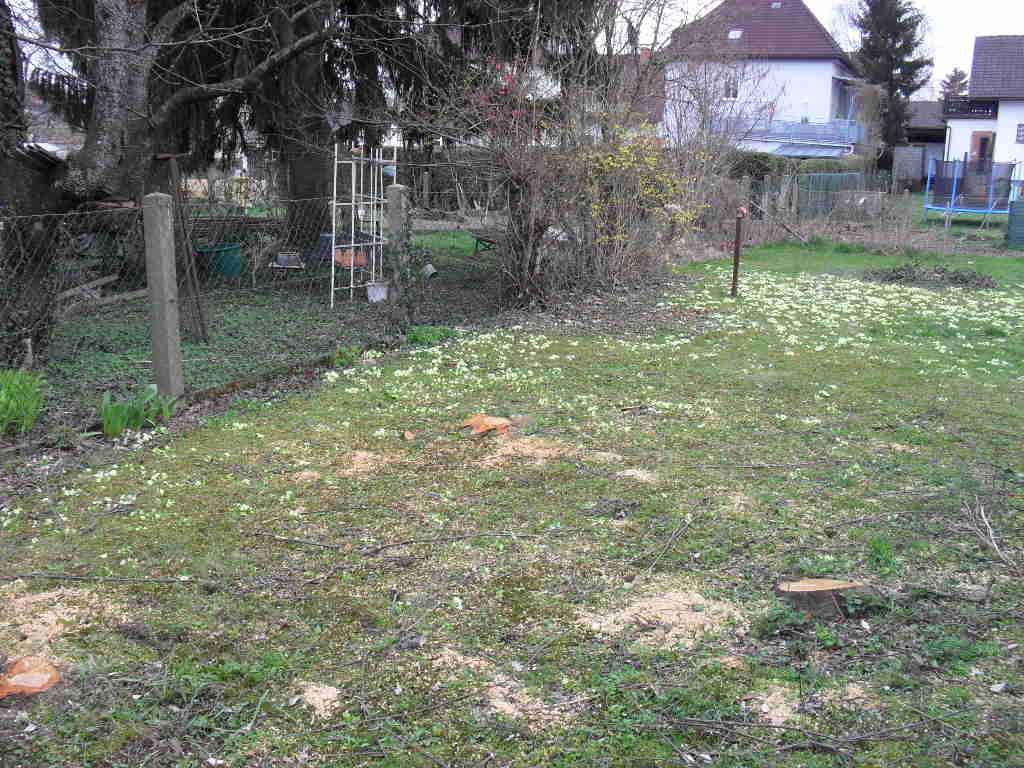

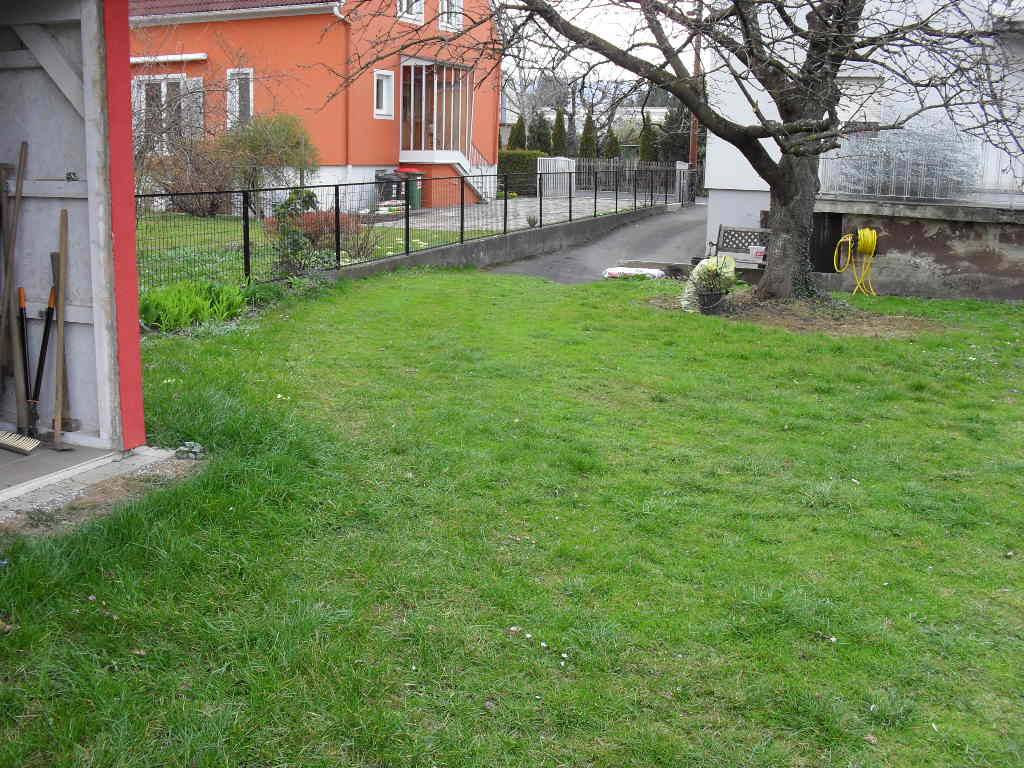

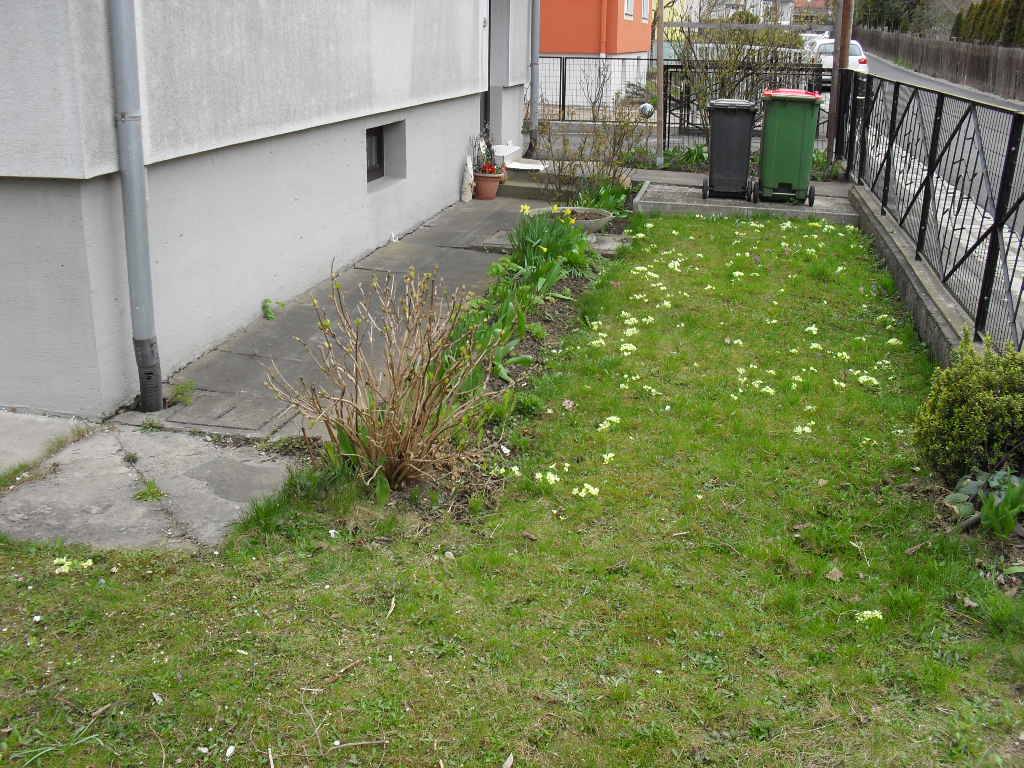

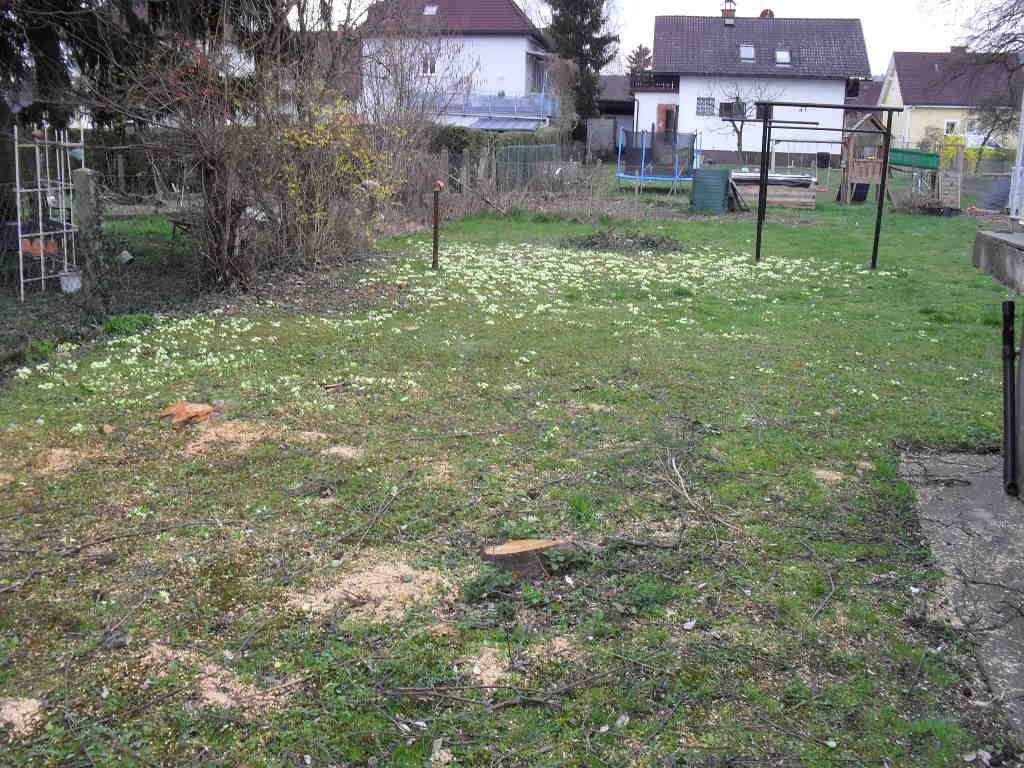

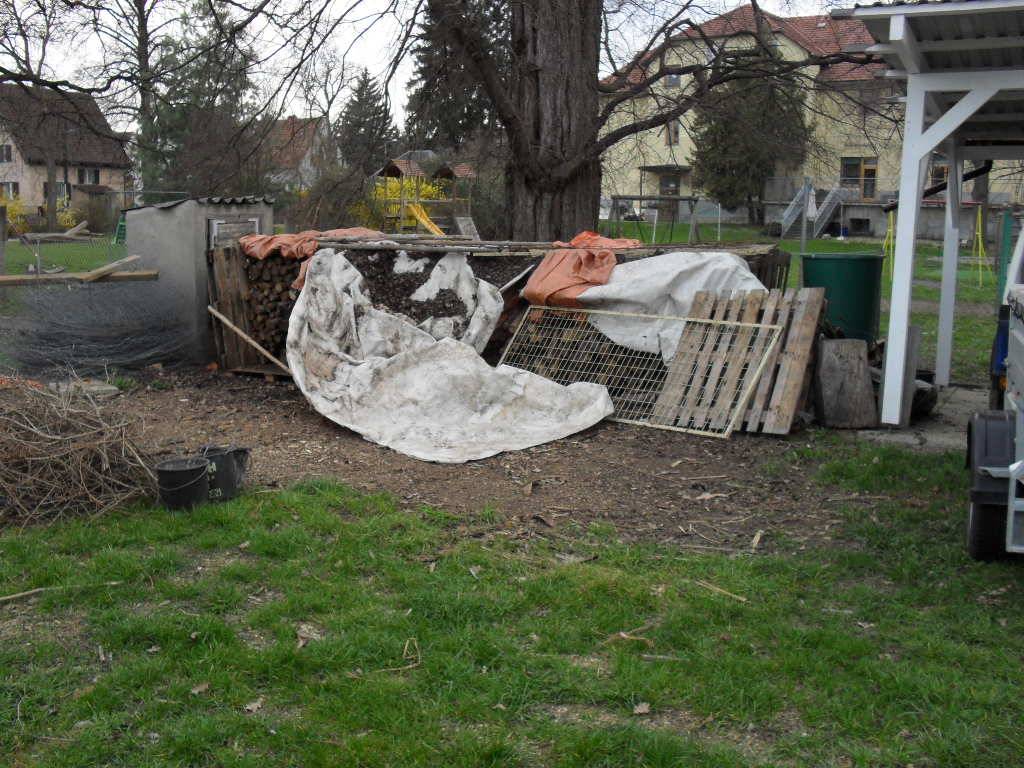

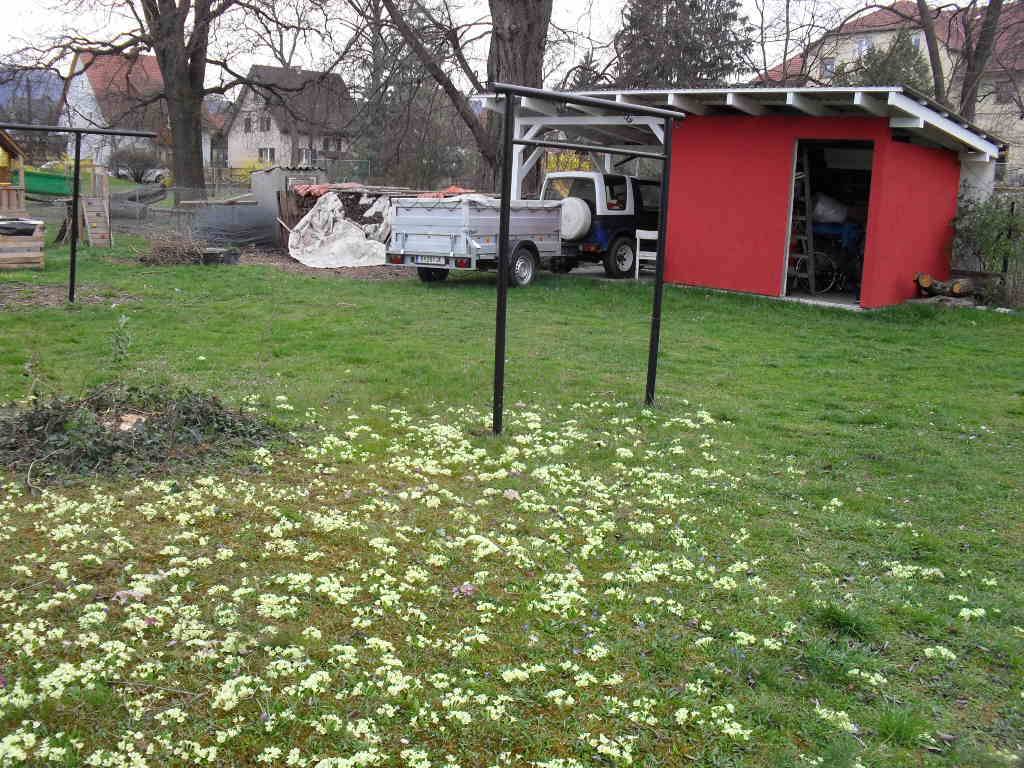

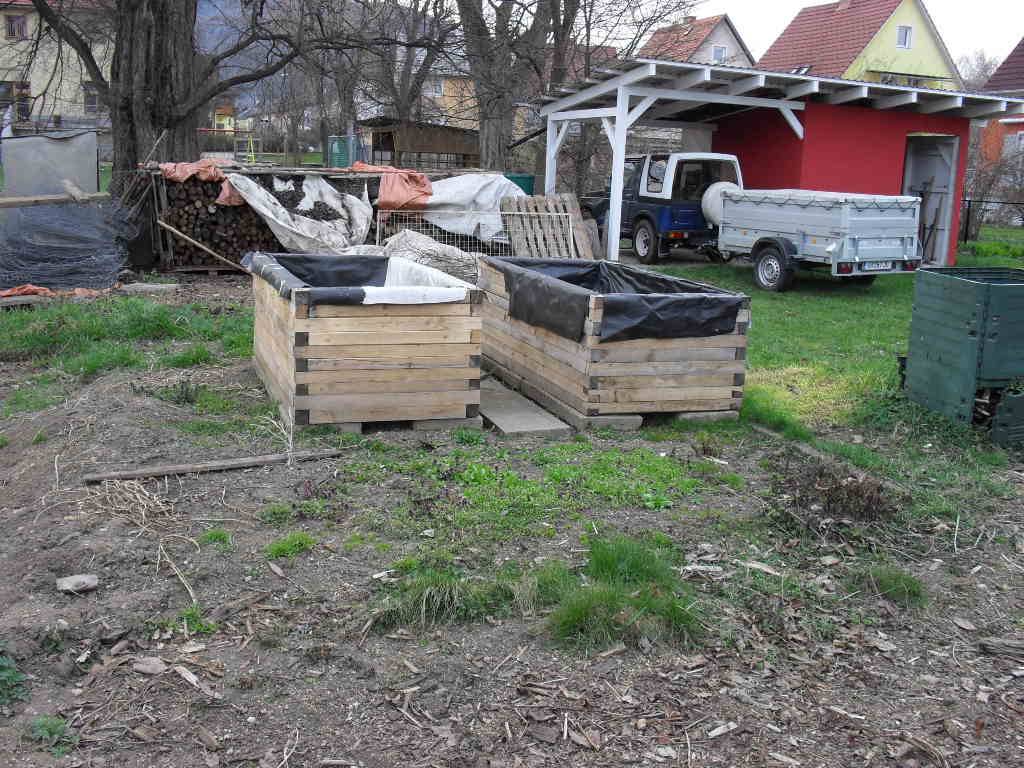

Anbei auch aktuelle Fotos (Bäume wurden am Grund gefällt,Hochbeete entfernt, auch die Nachbarbäume dürften besser zu erkennen sein)
|
||
|
||
|
Echt???
Is schon klar.. Wär schon mal glücklich, wenn mein Kollektor richtig zur Umsetzung geplant wäre
Dann müsst man mir eh bei den genauen Schritten (Hauseinleitung, Abdichtung usw.) behilflich sein.

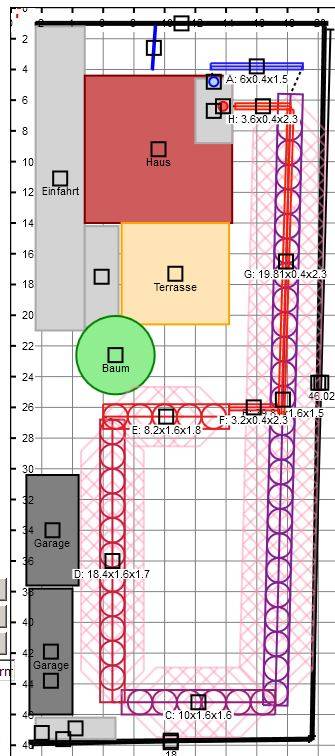

Die obere Zeichnung ist "alt" Das müsst der richtige sein
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=KybC4hDlbJO3VhQFllE6 |
||
|
||
|
schöner garten! :)
wie geschrieben, würde ich bei dir fast diesen weg wählen: ttp://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=EVxF2yNCXfIrsxv1dOnp das warme ende wir in ein leerrohr gegeben, quasi isoliert. dafür hast an der stelle einen fetten kalten grabenanfang. insgesamt dann über 11kw kollektor.
oder machst auf goofgoo mit 40x2,3 |
||
|
||
|
servus heinz,
wir sind um ihr anliegen bemüht ...
ich würde es wie brink vorschlägt umsetzen, du erschließt damit deutlich mehr erdreich... zusätzlich wenn du dir das vorstellen kannst den warmen rücklauf nicht weggedämmt, sondern unter dem kalten vl gerade verlegt. also als erstes einen möglichst schmalen schlitz auf sagen wir 2,30 tief runter, das warme ende gerade reinschmeißen und gleich wieder 1m zuschütten. dann den rest verlegen und am schluß fürs kalte ende den graben auf 1,50-2,0 breit und 1,50 tief runter. also rund 80cm über dem warmen ende bleiben ...
dann hättest du ein fettes kaltes und fettes warmes ende... den graben hab ich schmäler gemacht, weil du sandigen lehm angegeben hast (standfestigkeit?) und in der sanierung eher ein kleiner bagger zum einsatz kommen wird... position soleverteiler paßt so?
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=p392iI14LRmBEG9yWLig |
