Keller???? Stehen die LWWP LWWP [Luft-Wasser-Würmepumpe] net draussen? Bekomm ich keine LWWP LWWP [Luft-Wasser-Würmepumpe]?? Dachte den Schlauch braucht ma zum Kühlen der Ausseneinheit, falls der Venti heiß läuft?? Ich bin guter Hoffnung, dass der Kollektor heut fertig wird.. Bissi was is ja no zu graben.. Hoffe, ich kann Hilfe beim Verlegen auftreiben.. Danke KA_!! War echt super!! Arne: ich geb mein bestes, dass der Schlauch rein wandert in den Keller heute |
||
|
||
|
mögen die meter mit dir sein ...
frag den hrn feichter doch bei gelegenheit ob die hawle muffen auch für erdwärme/sole freigegeben sind... |
||
|
||
|
wenn du mir es gestern noch gesagt hättest hätte ich dir helfen können ... habe meinen Urlaub auf nächste Woche verlegt da ich ja selbst erst Montag mit dem verlegen beginne |
||
|
||
hab mit hawle gesprochen, der einsatz ist aus deren sicht ok. gibt zwar kein zertifikat dafür, aber die steck-(nicht schraub-) fittinge werden auch für sole eingesetzt... |
||
|
||
|
...irgendwo habe ich gelesen, dass die rohre nicht gesteckt werden dürfen.
was ist, wenn eine zugkraft von einer seite entsteht? ploppt es dann raus? wie es innen mechanisch so gut gefestigt, als wäre es ein stück rohr resp geschweißt. hmm, hmm |
||
|
||
|
Ahoi!

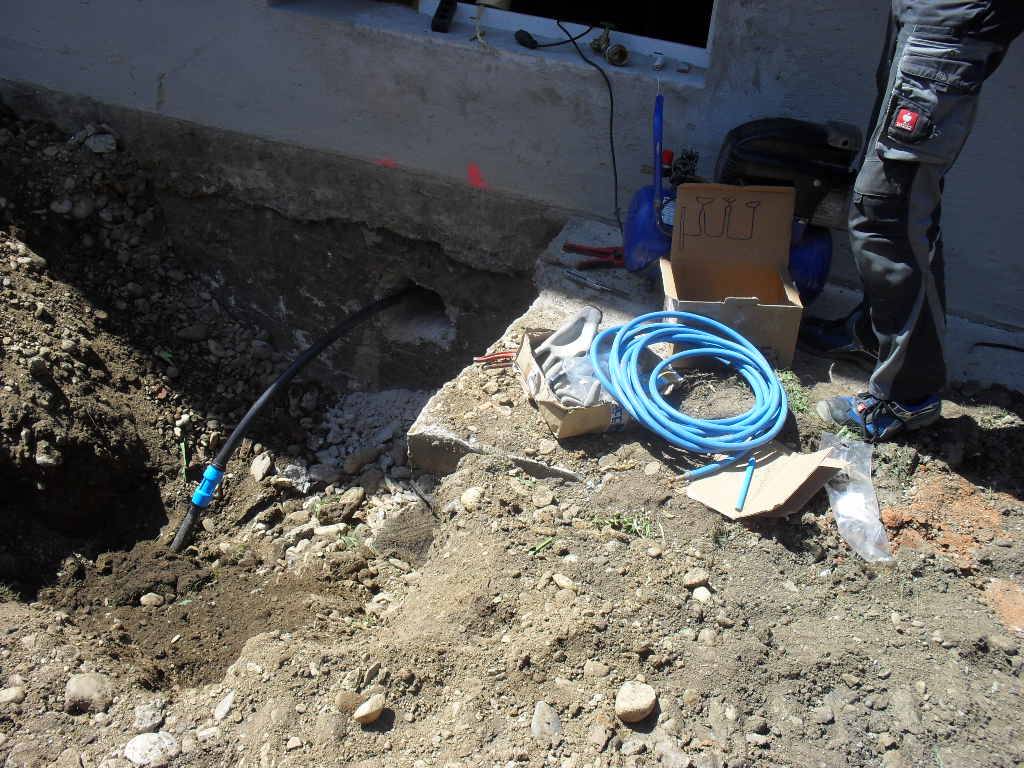

Nur ein kurzes Intermezzo! Das, was der Baggerfahrer beim ersten mal nicht geschafft hat, nämlich das Tel Kabel komplett zu zerstören , ist ihm am nexten Tag dann geglückt! Nun is es komplett ab!>:(
Abschlußbilder folgen, sobald ich wieder "normalen" zugang hab!! |
||
|
||
|

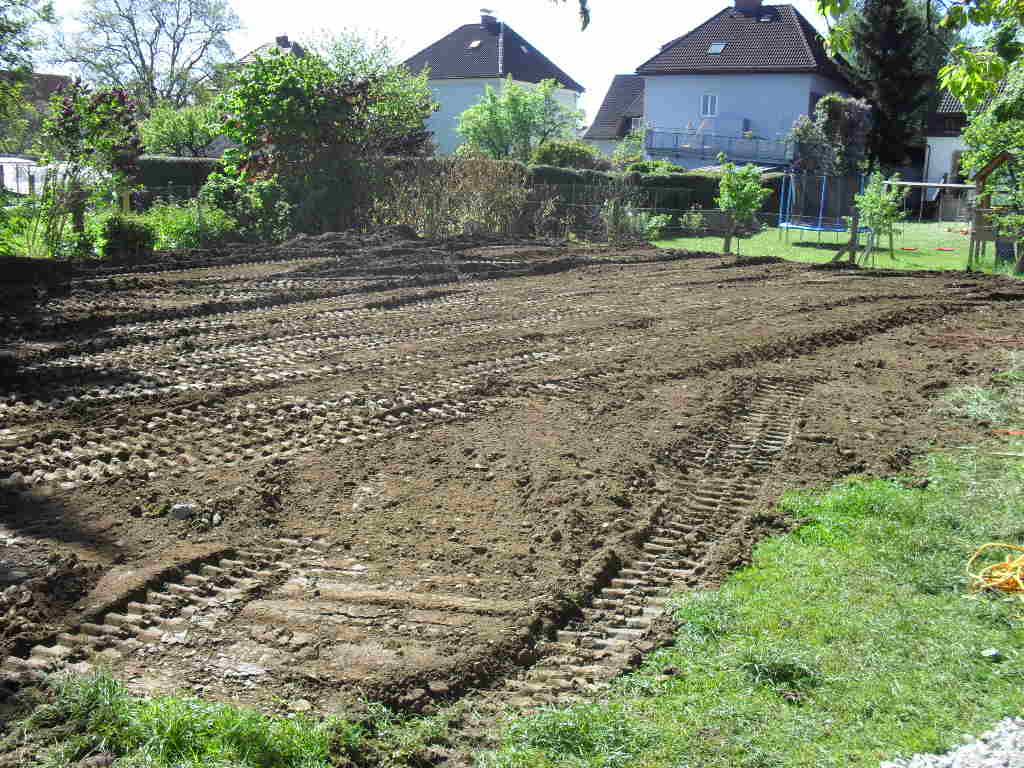

Mittlerweile auch den letzten qm² Asphalt zugeschüttet mit Aushub..
Sorry, noch immer keine Bilder, da Anschluß noch immer lahmgelegt.. Aber zumindest eines gibts..
lg Arne: Ich hab nicht vergessen |
||
|
||
|

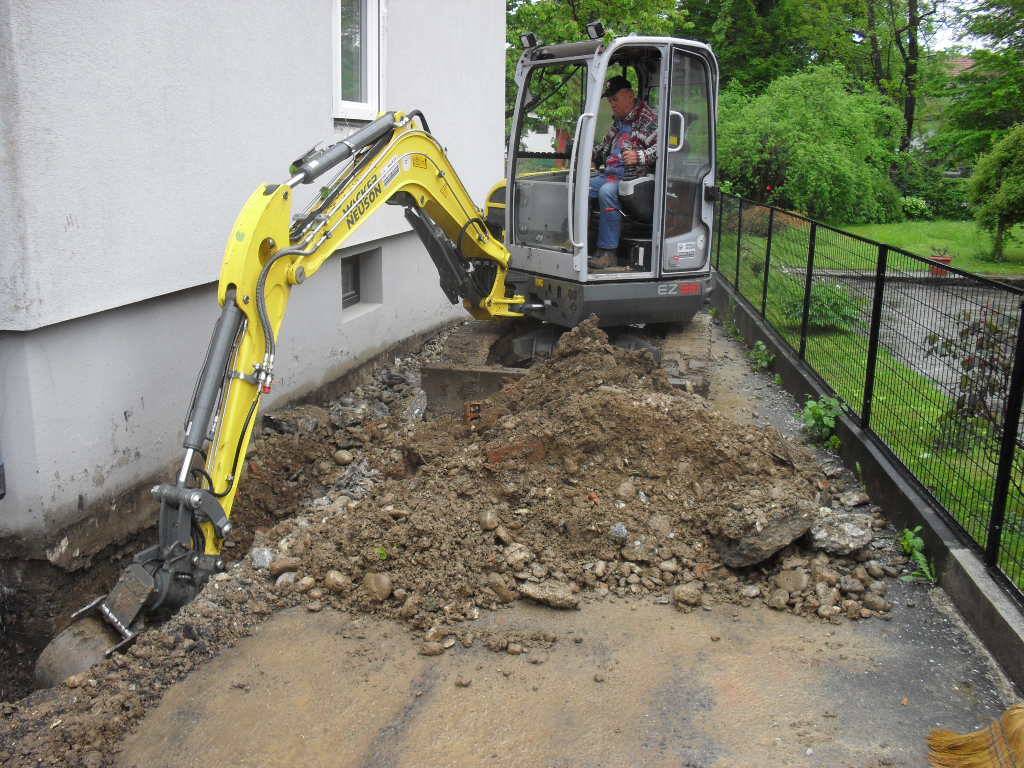

Also, mein Baggerfahrer hat ein paar mal beim Keller freibaggern am Strang gelupft, wo direkt eine Muffe war und (ich hoffe, es sind die 4 bar noch drinnen)es hat nicht gepfiffen |
||
|
||
|
Schaut sehr gut aus... Ich starte morgen durch... |
||
|
||
|
Noch ein paar...

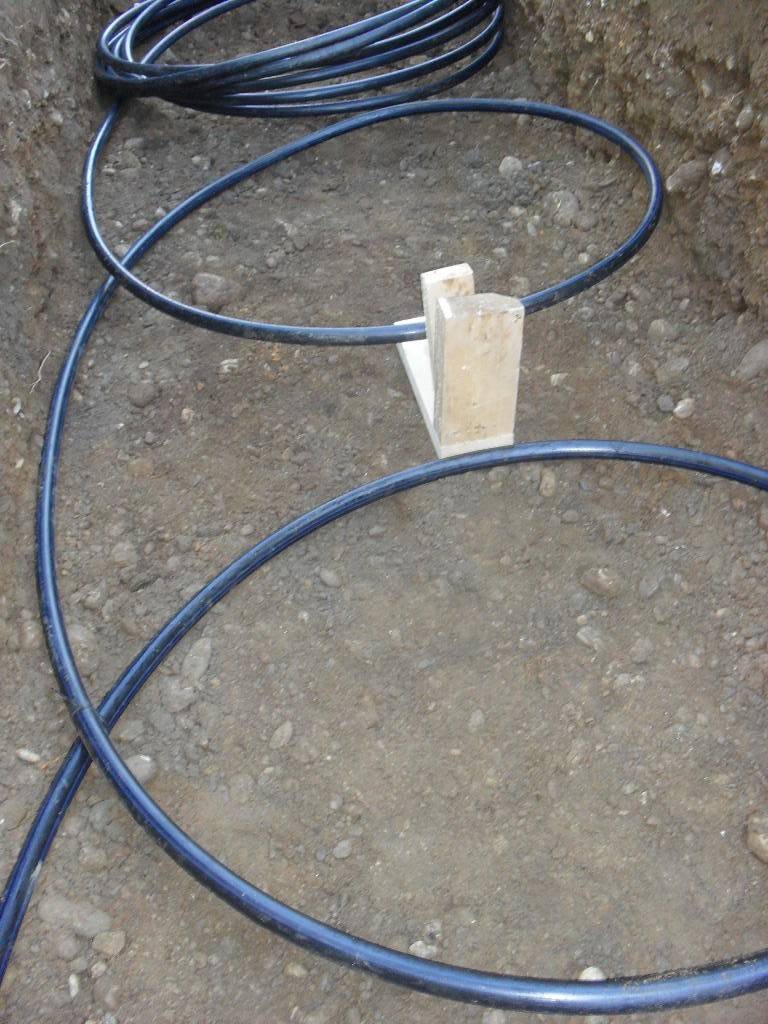

Zum Schluss die "Singleverlegung" mittels Ein-Mann-Distanz-Lehre
Nachdems morgens seeehr kalt war, die "Rohrheizung" für leichteres Verlegen
Nextes Hoppala! Ich war 15 min weg Diesel holen.Trotz Hinweise auf offenzubleibende Stellen für die MUffen, war ma überfleissig..

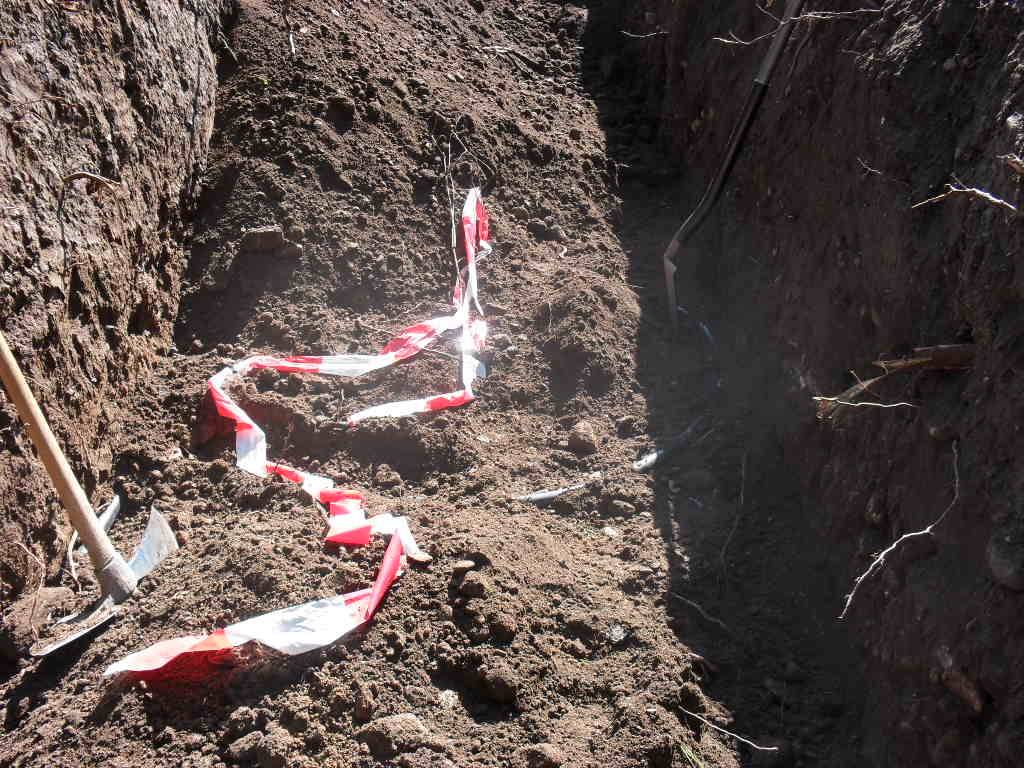

Trotz Sperrband zugeschüttet und wir haben schon geschaufelt im Graben, um es wiederzu finden...

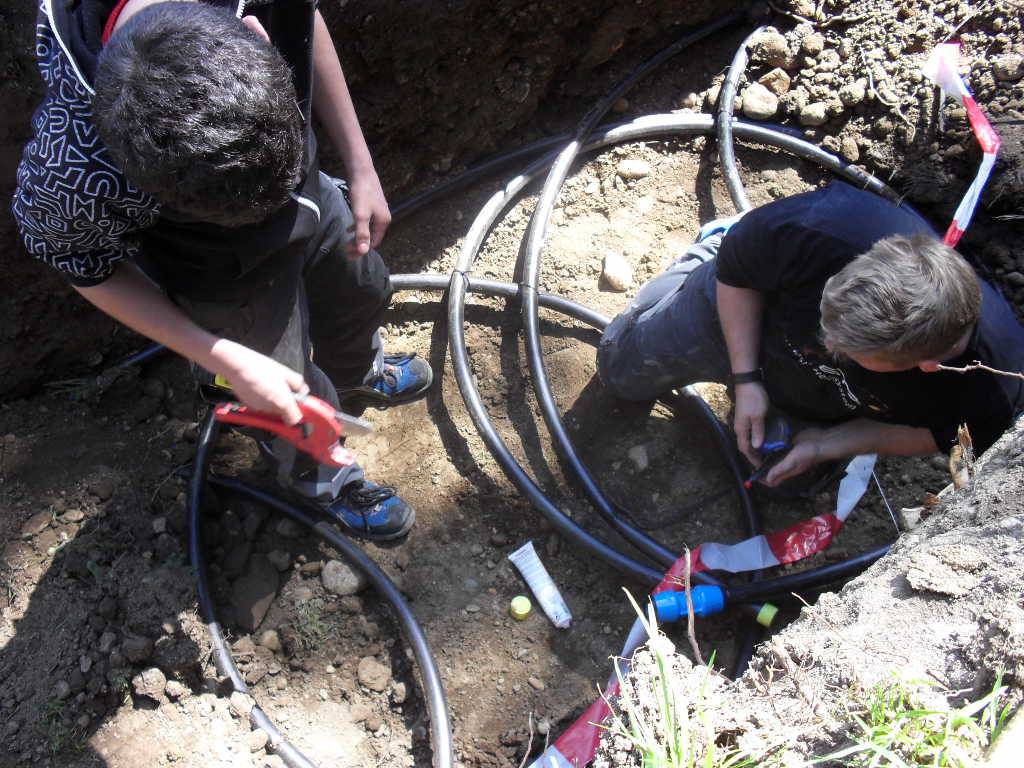

Die Jungs vom Installateur beim Verbinden.. 3 Muffen mit Abdrücken ca 1h..
Abdrücken mittels KOmpressor mit 4 Bar..

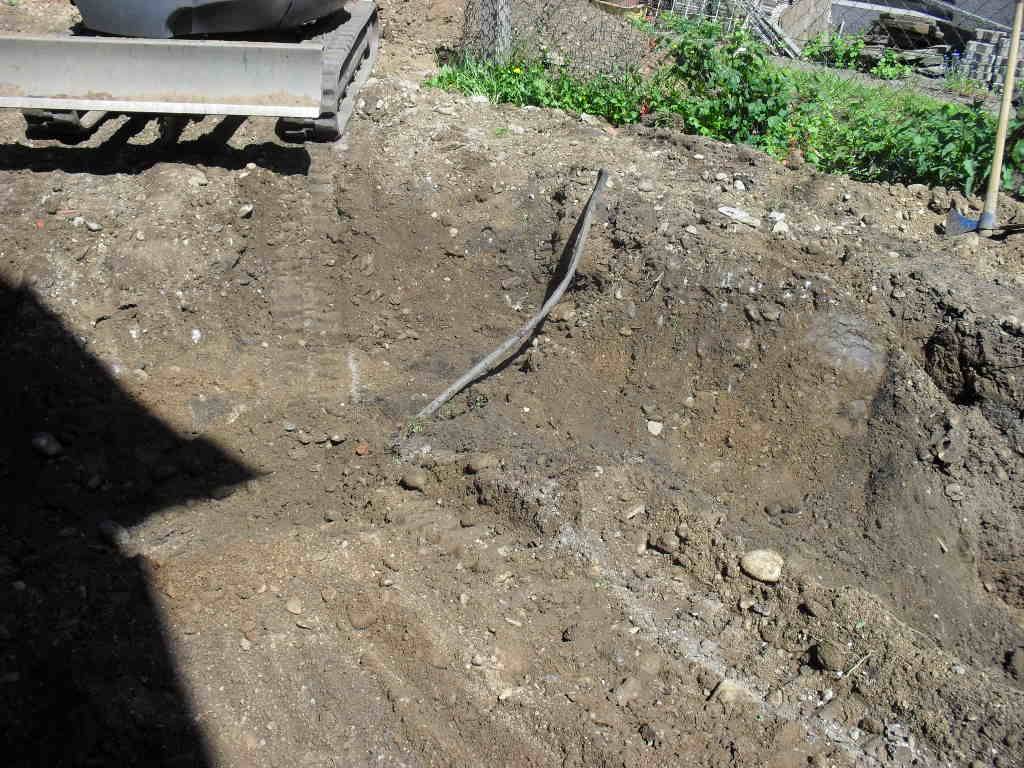

Nun endgültig das Tel Kabel aus dem Boden gerissen..>:(

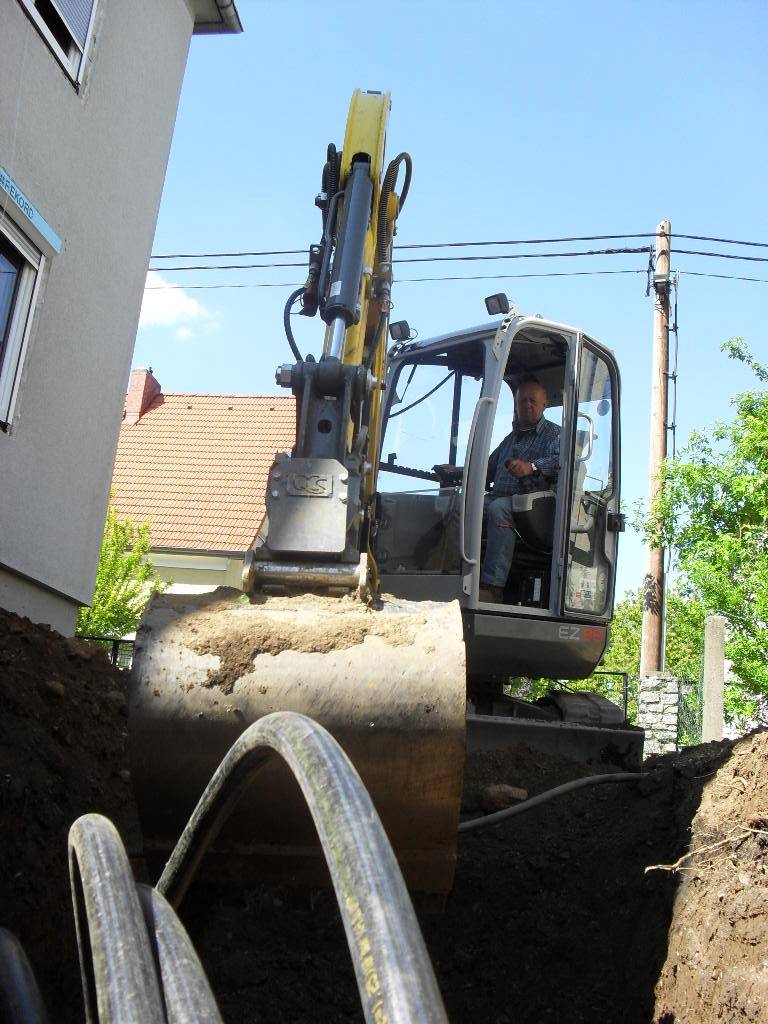

Just in TIme Verlegung.. Im Graben wartend, dass der Bagger weitergräbt und ich verlegen kann..
Bis hier sahs von der Kilometrierung excellent aus ! Arne! Du hattest natürlich Recht mit deinen Einschätzungen !!!
Und dann der Supergau! Beim Weitergraben stießen wir auf das warme Ende in 1,50 Tiefe, dass eigentlich in 2,2m liegen sollte. Anscheinend ist beim Verfüllen des Schlitzes etwas passiert. Ich war leider beim Verfüllen nicht dabei, sondern hab mit KA_ verlegt.. >:(

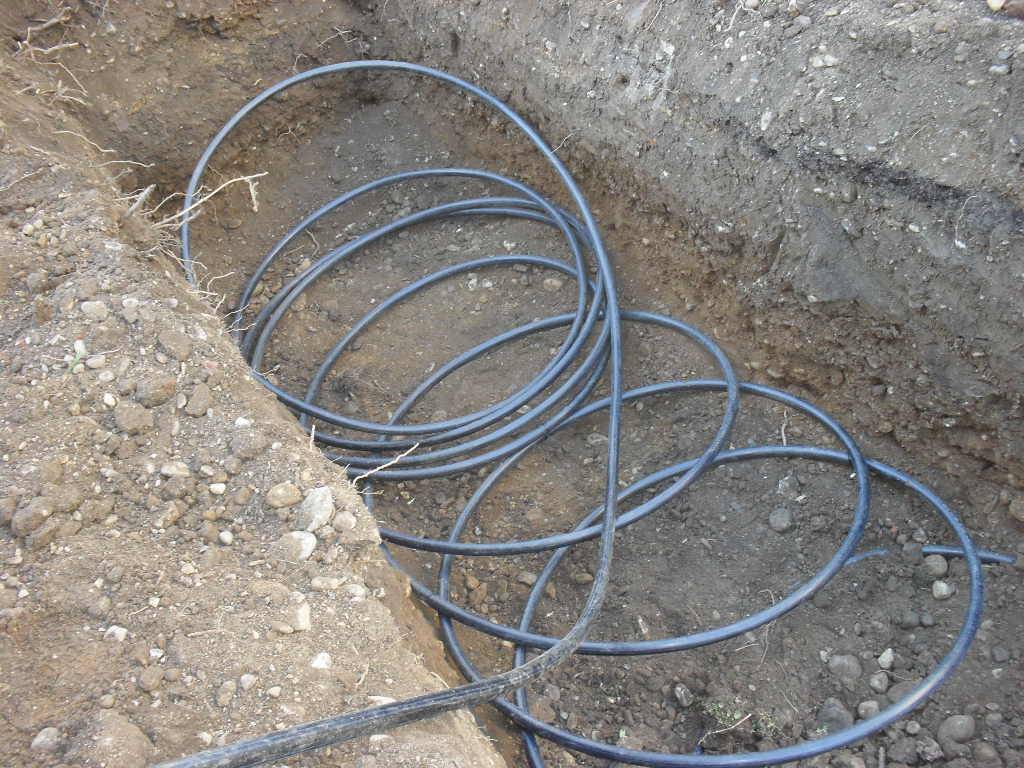

Nach dem ersten Schock und Bildaustausch und Telefonaten und der Verzweiflung, dass nun alles für den "Hugo" war, haben wir Kalt seitlich im Graben gerade gelegt und dann in Abstand zu Warm drübergeführt.Wieweit warm neben kalt in welcher Distanz lief, wissen wir leider nicht.. .Dann eine Endgrube gemacht und versucht die restlichen Meter unterzubringen, anstatt abzuschneiden und wegzuwerfen..
Schad um die aufwendige Planung, Verlegung und die Unsicherheit, ob dieses Hoppala viel an Effizienz "kostet"
Es wär a so a schöner perfekter Grabenkollektor geworden..

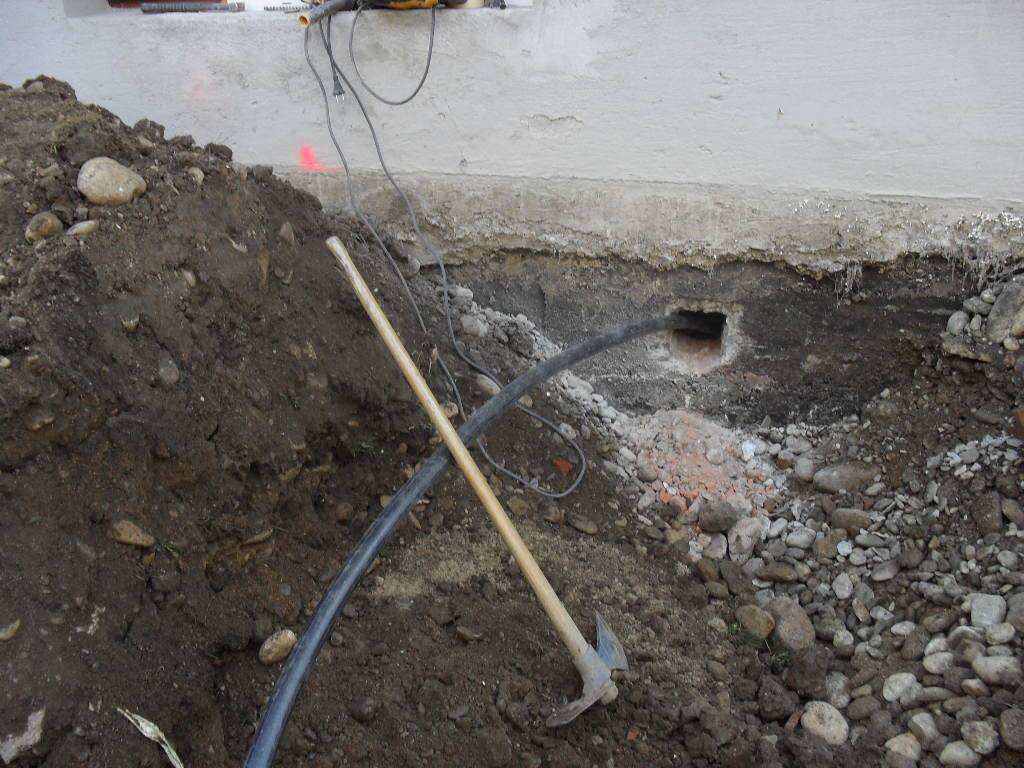

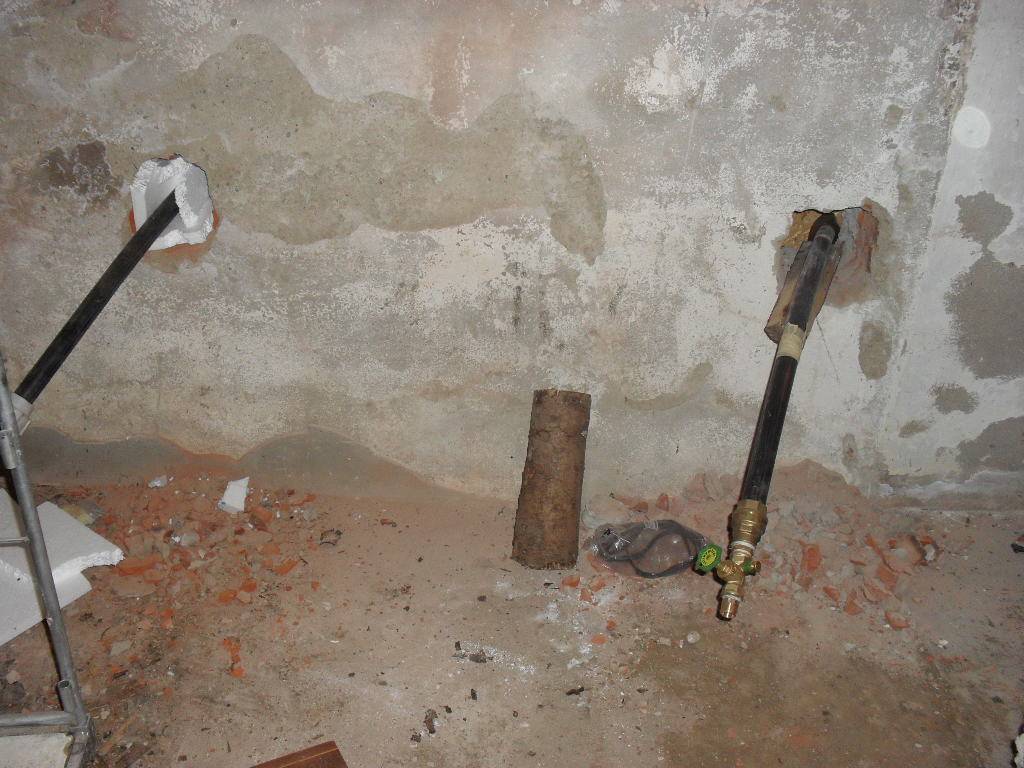

Und drin is er.. ABER!! Der Schlauch war extrem Knickgefährdet!!! Mir beim Reindrücken in den Keller einmal geknickt und daher eine Zusatzmuffe und auch dem Installateur einmal beim Verbinden ebenfalls geknickt..
Arne: Wie versprochen-beide waren an dem Tag drin
Und haben fertig...

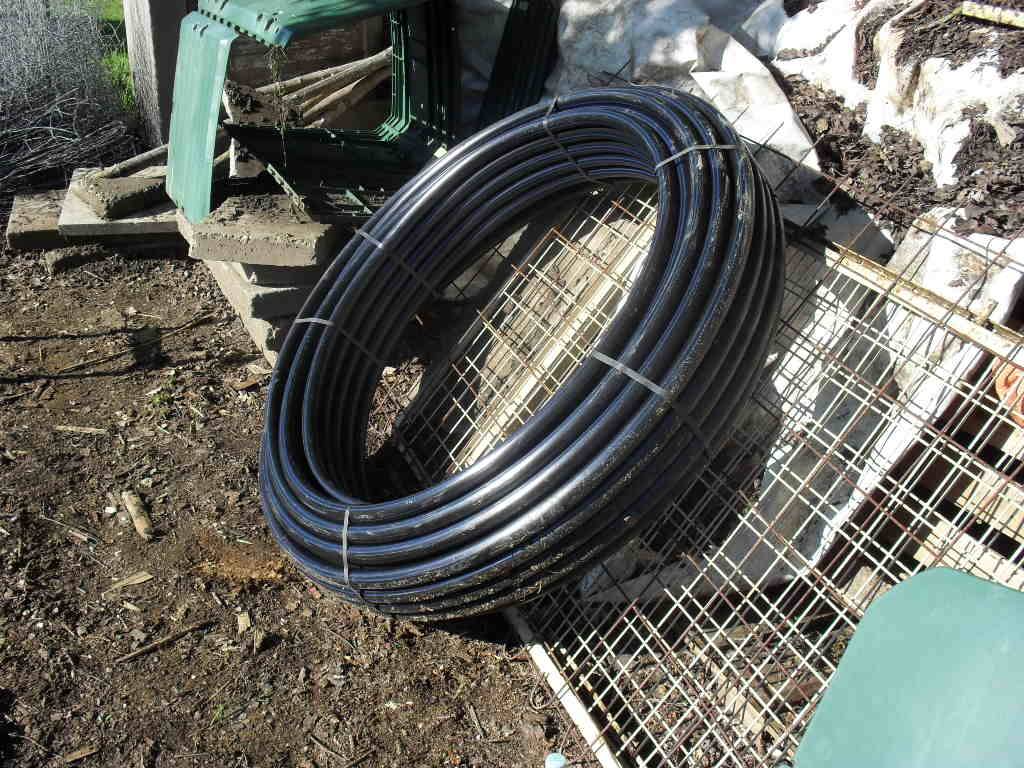

Ein paar Gedanken zum Schluß für meine spezifische Situation DN 40 in 100m is easy beim Verlegen vom Gewicht her. Bockig bei engeren Radien und in meiner Wandstärke sehr knickgefährdet!Hoffentlich hat er punktuelle Belastungen ohne Probs überstanden
Ich werds in ein paar Wochen bei der WP WP [Wärmepumpe] Montage sehen, ob die 4 bar drin sind.. Beim Baggern(Aushub, VErfüllen etc) IMMER!!!! dabei sein!! Allein der Schlitz mit 40 cm Breite auf 2,2m Tiefe war bei Grundstücksbreite von durchschnittlich 5 m eine Challenge-auch Bodenbeschaffenheit kann in der Tiefe dann erhebliche Problem bereiten, sodass der Graben breiter geschaufelt werden muss und somit der Platz fehlt. Was ich persönlich "ausgeblendet" habe im Vorfeld! Man hat anschliessend für lange Zeit Baustelle im Garten, und kein Fleckerl um sich bewegen zu können. Blöd natürlich, wenn man saniert und anderes machen muss und es feuchter war
Bin schon sehr gespannt auf die nexten Winter (und hoffe, dass alles passt mit dem Kollektor und sich keine versteckten Hoppalas zeigen.
Danke an alle, die mich soooooo großartig unterstützt haben auf dem Weg!!!!!!!!!!!!
Glg Heinz |
||
|
||
|
Gratulliere heinz!! Kannst du den canvastest nachziehen, damit wir sehen, welche alternative du dann verlegt hast?
Bez. Rohr-im-schlitzgraben hast du meine romane und dyarnes comments gelesen? Das rohr ist ja mit luft gefüllt. Wenn man anfängt rieselerde in den schlitzgraben einzufüllen, schwimmt es einfach rauf, wenn man es unten nicht festhällt. Wahrscheinlich hat der baggerfahrer einfach vorsichtig die erde eingefüllt und das rohr ist vorsichtig mit nach oben gewandert.. :( |
||
|
||
|
leider hab ich das nicht gesehen bei der verfüllung..
es war so, dass wir den schlauch natürlich am boden relativ gut mit material vorher schon niedergedrückt haben, da das ding ja bockig richtung bogen zurück wollte... |
||
|
||
|
Servus Heinz!
Gratuliere!! ..die "kleinen Zwischenfälle" wirst bald vergessen haben |
||
|
||
|
@ brink: sorry, das mus ich dann übersehen haben.. habs auf die schnelle jetzt auch net gsehn..
Danke meinereiner und danke dr. brink!! |
||
|
||
|
der zug macht mir weniger sorgen. diese muffen werden seit langer zeit universell im trinkwasserbereich eingesetzt und dort auch einfach vergraben.
die verklemmen sich per schneidring und sind nur mit spezialwerkzeug (blechlaschen) wieder lösbar. meine bedenken wären eher daß sole höhere anforderungen an die dichtheit stellt als wasser... wahnsinn ihr einmann-einkollektor-helden... das ist kein supergau. in einer tiefenbohrung läuft ja die ganze sonde vl parallel zum rl. natürlich nicht schön und nicht wie geplant, aber das system hat ja große reserven... du hast eh optimal reagiert und perfektes krisenmanagement betrieben... ist immer noch ein sehr schöner grabenkollektor geworden, die paar meter 'nicht perfekt' vertragts schon... du hast sehr, sehr sauber verlegt... unterschreib! jeder engagierte häuslbauer ist so auf sein projekt fixiert, aber die handwerker haben normal nur ihren schmalen fokus auf ihr gewerk. links u rechts davon interessiert die gar nicht. das darf man nie vergessen und darum ist eine aktive bauleitung vor ort so immens wichtig... du könntest da ein geovlies auflegen, dann hast du eine sauberkeitsschicht und kannst material lagern... ich glaube auch daß es allein durch sein bockigkeit nicht so schön eben liegt wie bei den liegenden schleifen in denen es seine ursprungsform hat... bravo heinz!!! |
||
|
||
|
we can be the heroes of our time |
||
|
||
|
*prost*
dr.brink und arne!!! ja eh.. haben "wir" ausgezeichnet gelöst!!! |
||
|
||
|
wer hätte das gedacht. mein Rohr war vor deinem da, lacht aber immer noch aus der Erde sauber Arbeit!!!! |
||
|
||
|
Hoffe nur, dass das "Knäuel" am Anfang von kalt keine Probleme macht |
||
|
||
|
nein, das regelt sich schon von selber.
am taktanfang wird dort mehr entzogen, dann wird es lokal etwas kälter, damit reduziert sich der entzug wieder. hauptsache du hast viiiiiele meter rohr auf die er sich verteilen kann... |
||
|
||
|
ok! hab da nur die BIlder von den Vereisungen/werfungen der "alten" Grabenkollektoren im HInterkopf..
Aber dann passts eh und alles wird gut |
