hallo gerald,
dein letzter link ist inkomplett... wegen helfer würden mir schaubes und hauslbauer einfallen die du kontaktieren könntest ... |
||
|
||
|
Bei dem Kanal, Wasser Anschluss bin ich mir jetzt nicht ganz sicher ob das genau so passt. Ich muss erst nachmessen wo die Leitungen von der Straße auf mein Grundstück gehen.
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=HSKMk2HVY0f4ssjTLBz2 Gruß Gerald |
||
|
||
|

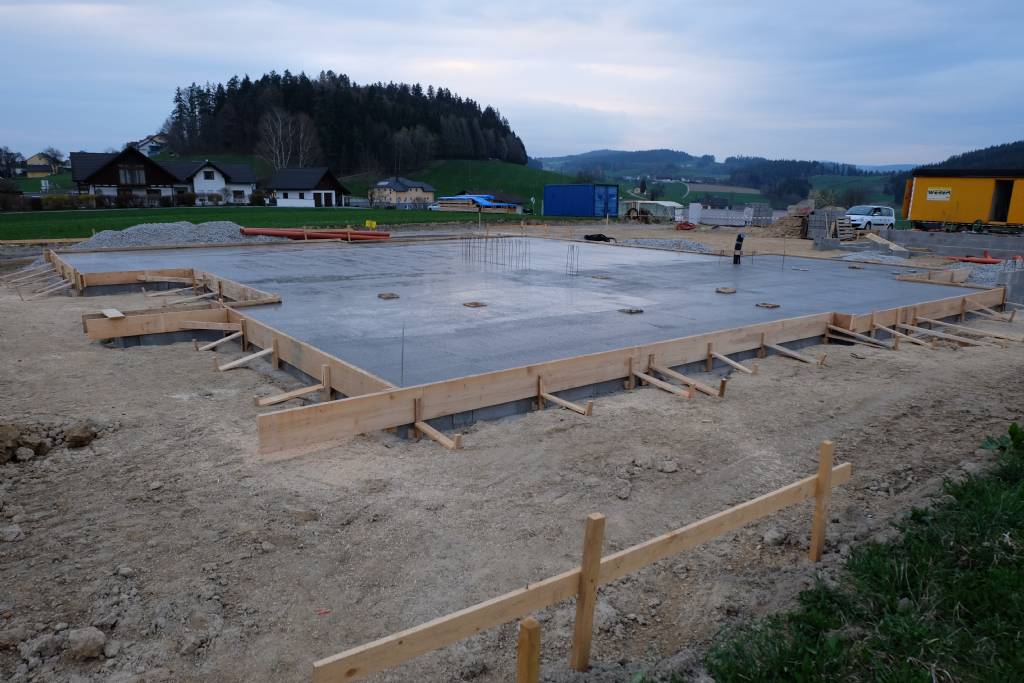

Am Donnerstag wurde betoniert. Als nächstes steht die Kollektorverlegung am Plan.
Der Termin ist jetzt für den Freitag 15.4 fixiert. Die Rohre warten schon auf den einbau.
 |
||
|
||
|
Jetzt brauche ich noch Kabelbinder. Könnt ihr mir sagen wie viele ich bei drei Rohre in etwa brauche? Gruß Gerald |
||
|
||
|
irgndwie kommt mir der tatort mittlerweile bekannt vor ... :-9
es werden ja auch immer die gleichen trafiken, juweliere und banken überfallen ... 250 würd ich empfehlen... |
||
|
||
|
Vergiss nicht auf das "ACHTUNG WASSERLEITUNG" Warnband für den Graben...
Das kostet nicht viel und die Baggerfahrer fühlen sich besser dabei
Viel Erfolg beim Verlegen |
||
|
||
|
Dann sind meine bestellten 200 wohl zu wenig.
Das mit der Verlegung wird wegen dem Platz (Erdhaufen) eine spannende Sache. Kann jetzt schon nicht mehr schlafen. Denn Kanal werden wir gleich fix anschließen und dann gleich denn Kollektor darüberlegen. Mit der Hauptwasserleitung wird es das selbe werden. Leider Kreuzen sich genau am Eck alle Leitungen. Wasser, Abwasser, Regenwasserkanal, Kollektor. An der Stelle wo der Erdhaufen jetzt liegt muss der Kollektor vergraben werden. Ein Bild von dem Haufen möchte ich wegen Schonung eurer Nerven nicht zeigen. Wo hin mit der Erde ist bis jetzt noch nicht geklärt. Das überlasse ich dem Baggerfahrer. Der Nachbar kann jedenfalls keine Erde brauchen. Danke mike82 das werde ich brauchen. |
||
|
||
|
wenn ich deine werte aus dem EA EA [Energieausweis] per hüllfläche überschlage komme ich auf rund 7,5kw heizlast...
wenn das thema späterer ausbau zweite dachbodenhälfte nicht wäre würde ich persönlich ja sogar mit der kleinen modulierenden an den start gehen... aber so ist wohl wirklich die 3-12-er die beste wahl. ihr habt einfach enorme außenflächen durch die wenig kompakte bauweise. eine hüllfläche von fast 900m² (bei berücksichtigtem teilausbau) ist schon heftig.... zum kollektor...
die einfahrt zur hobbygarage wird sickerfähig? ein letztes mal nerv ich dich noch: pool und bäume darfst du eh nicht direkt an die grenze stellen, also schränkt dich der kollektor dort nicht wirklich ein, bringt aber viele meter mehr. nachdem unten eine straße vorbei führt kannst du so knapp wie möglich an die grenze gehen, brauchst keinen möglichen kollektor beim nachbarn berücksichtigen... wie schauts mit regenwasser aus? gibts einen eigenen kanal oder mußt du versickern?? da eine regenwasserzisterne geplant ist (im plan neben der terasse, richtig?) würde sich anbieten den überlauf mit sickerrohr per kollektor zum rw-kanal zu führen (siehe richard)... |
||
|
||
|
Ich bin auch eher bei der 3-12 modulierend.
Denn Kollektor an die Grenze setzten finde ich super. Die Zisterne ist auf den Plan schon richtig eingezeichnet. Der Überlauf wird zum Reinwasserkanal geleitet der gleich neben dem Schmutzwasser und der Wasserleitung liegt. An eine Versickerung habe ich auch schon gedacht. Wie sieht es mit dem Zufrieren aus? Würde da ein Drenagenleitung reichen? Ja sind Rasengitter oder Rasensteine geplant. gerne doch. Bin froh für deine Unterstützung. Ansonsten würde das Projekt wahrscheinlich scheitern. |
||
|
||
|
ja, reicht.
zufrieren ist kein problem, da wir ja 0,5-1m über dem kollektor bleiben und keinen eisspeicher bauen ...
perfekt! so würde ich dann ins rennen gehen...

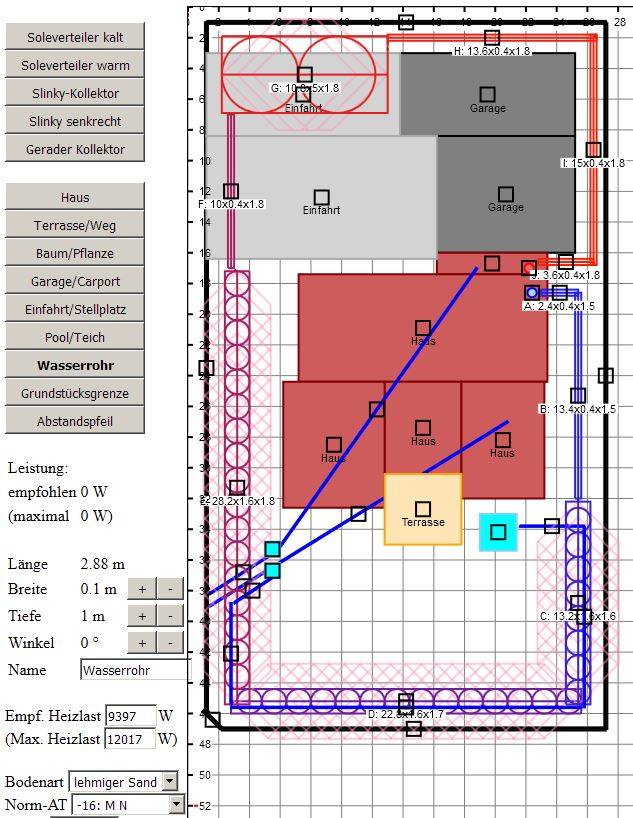

http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=KzdlngdZvHuf8mmmBmMP NAT noch auf -16° gestellt und versickerung eingezeichnet. ich nehme an es gibt übergabeschächte... ganz wichtig!!! da wäre es notwendig daß du eine zisterne mit flachkonus einsetzt. die bringt dir viel höhe im überlauf, die brauchen wir damit das mit der versickerung über dem kollektor funktioniert...
hab grad gesehen daß deine vorgestellte auch eine sehr niedrige überlauftiefe hat, weil sie beim konus rausgeht. die paßt dann auch, muß man nur schauen daß der deckel einigermaßen dicht wird ... |
||
|
||
|
Ich hätte den Kollektor lieber beim Haus entlang.
Könnte man die Schlangen auch zum ende hin 2m tief eingraben? Meine Vorstellung: http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=RZLeJXKPm3JrwpdIqBqi Das Wasser von den Dachrinnen wird mit der Drainage an der Hausmauer bis zur Zisterne geführt. |
||
|
||
|
Noch eine Variation die möglich währe. Mit einer größeren Entzungsleistung. http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=MDC3GVEmJenTaTmQJ2ni |
||
|
||
|
da ist der abstand zu gering. die abschnitte entziehen sich dann gegenseitig wärme. dies wird durch die rautenförmige schraffur dargestellt. mindestens 3m sollten abstand sein...
das wäre mein vorschlag mit möglichem pool und bepflanzung...

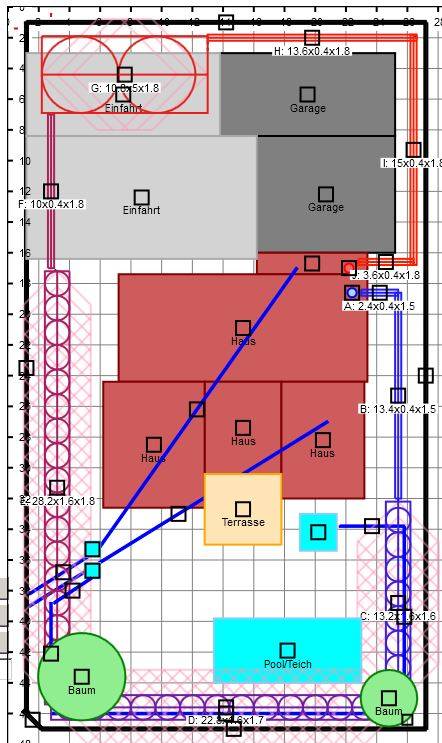

http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=ZeMTO1hVn15BL67WUHGn wenn du den pool noch weiter an die grenze stellen möchtest könnte man den kollektor an der grenze ganz oder zur hälfte gerade verlegen... ganz außenrum hat einfach eine reihe von vorteilen... |
||
|
||
|

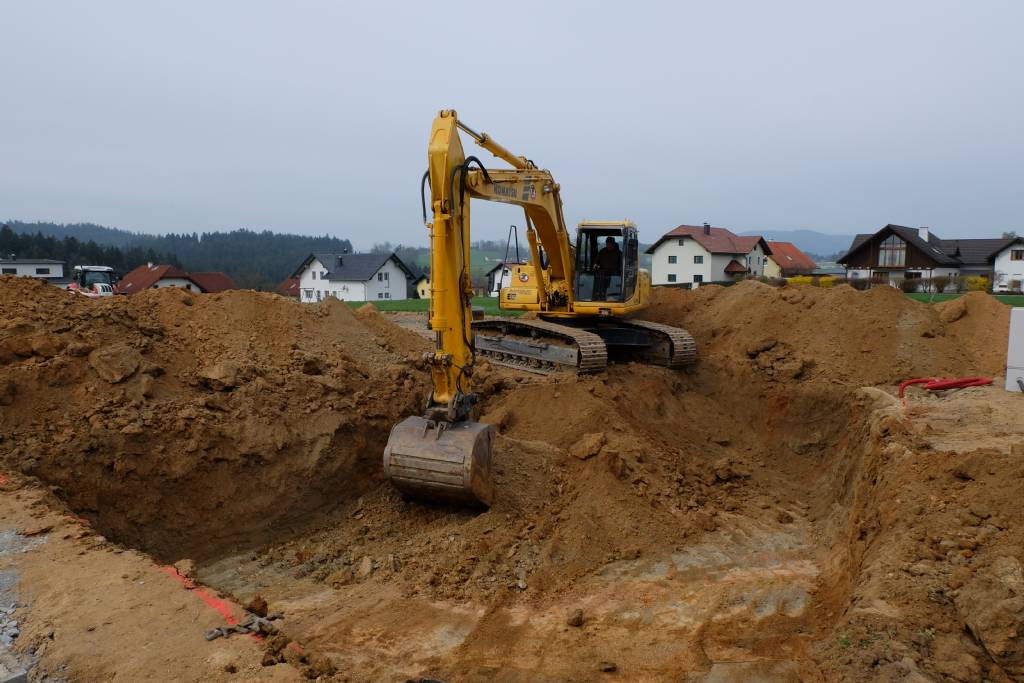

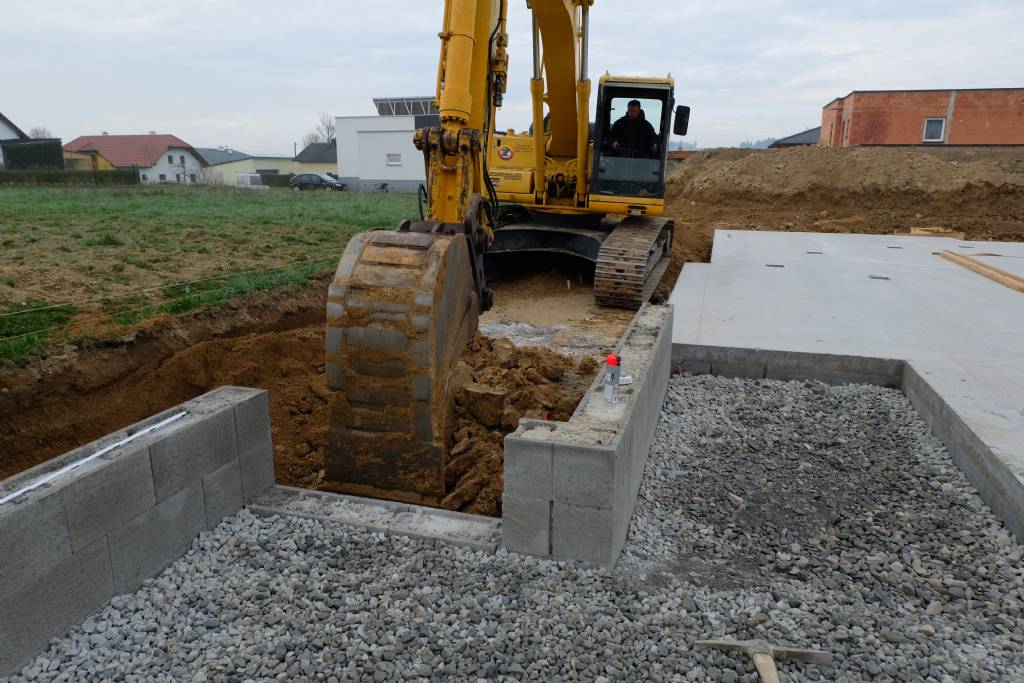

Morgen ist es so weit. Bagger mit 24t steht bereit.
Ein Tag wird wegen der Schwierigen Bedingungen nicht ganz reichen. Hoffe das wir aber am Samstag fertig werden. Noch ein Variante: http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=UTWyik1mrZyKr9IUGQQj |
||
|
||
|
Danke Arne für deine tolle Unterstützung!

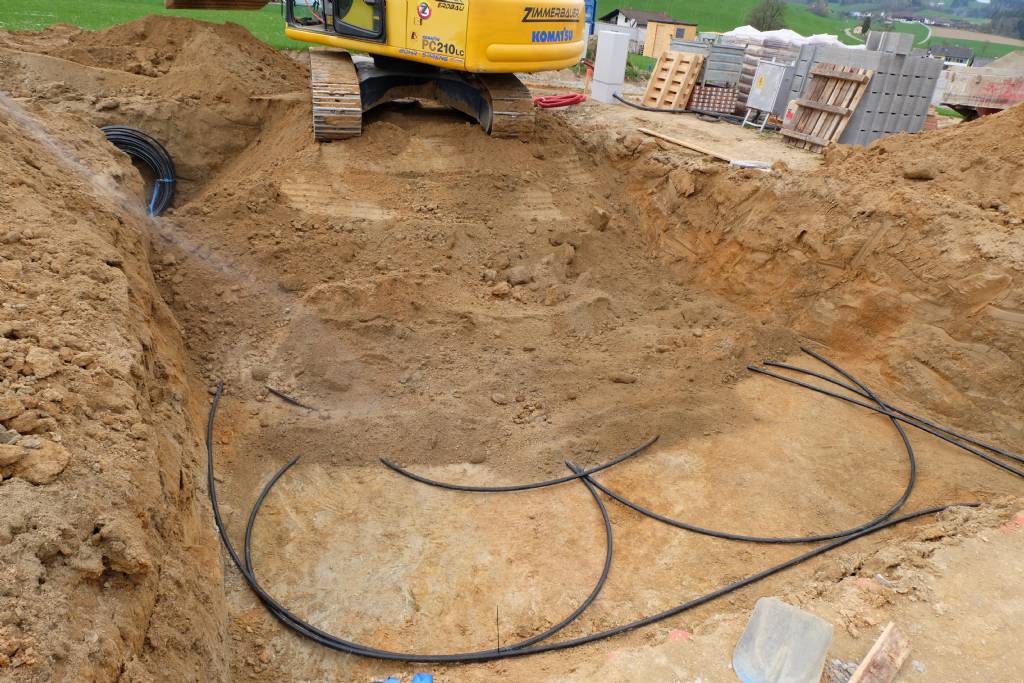

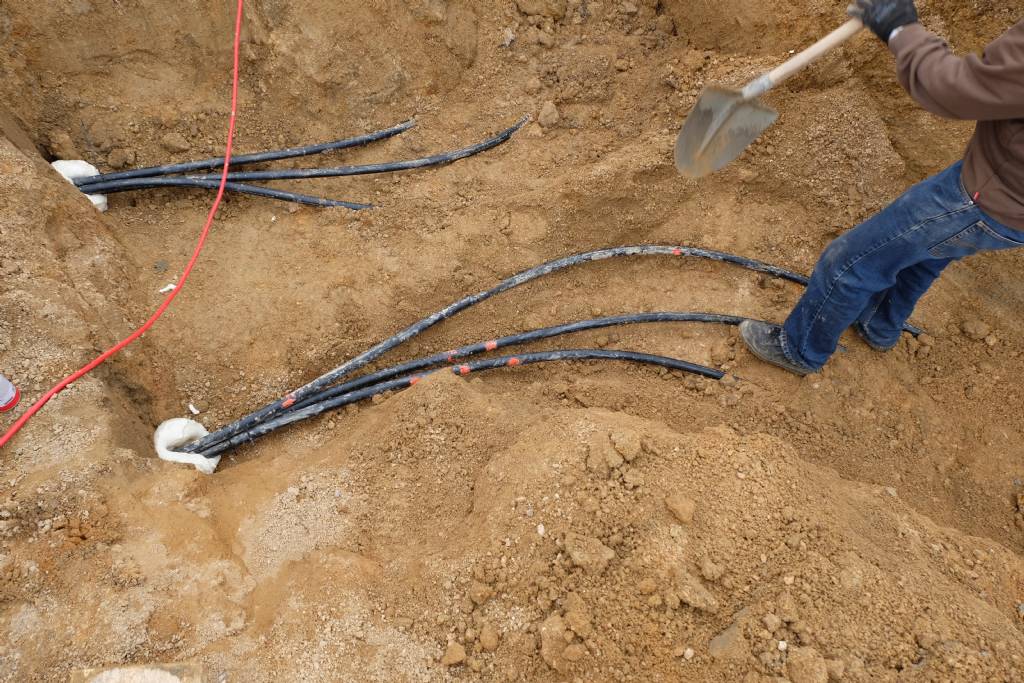

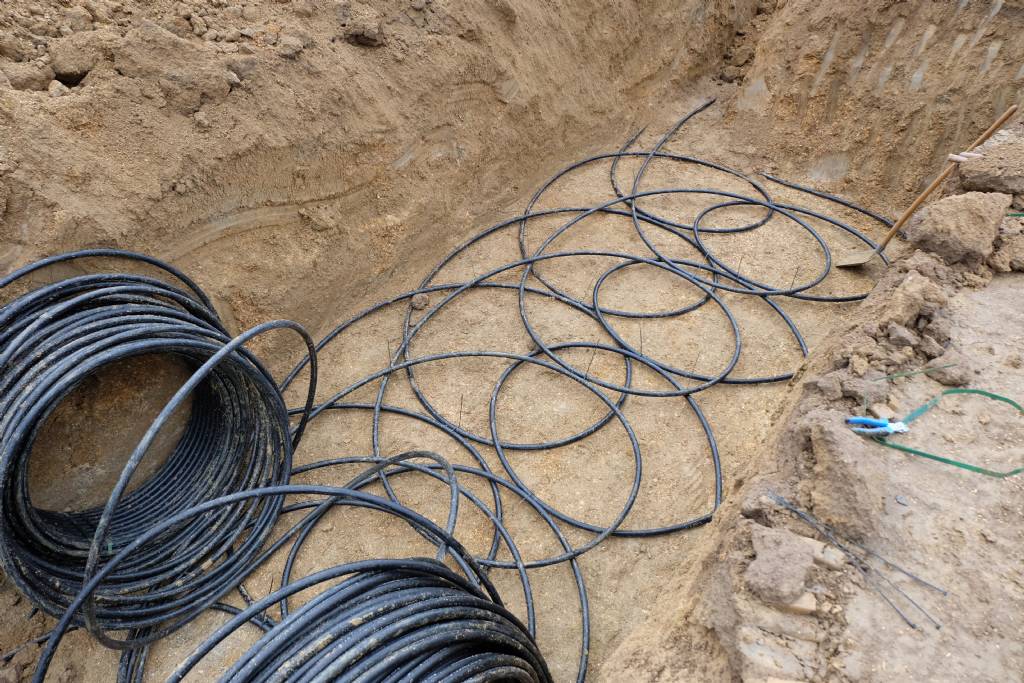

Ohne dich währe aus Zeitgründen der Grabenkollektor gescheitert. Der größte Teil ist verlegt. Abschnitt E ist zu 80 Prozent fertig. Abschnitt D und C müssen leider aus Zeitgründen Später verlegt werden. Aus Platzgründen musste ich den Abschnitt A und B schon fertig machen. Das heißt ich musste bei jedem Bund Schmerzhafte 13m Amputieren. Der Kanal wurde bis zur Terrasse verlegt. Wo jetzt das Wc wieder angeschlossen ist. Ein Abzweiger beim Reinwasser für das Drainagenrohr habe ich gleich mit eingebaut. Ich kann also Später bei der Zisterne wählen. Überlauf direkt zum Kanal oder über die Drainage in den Kanal. Der Kanal ist jetzt so tief vergraben. Das ich mit dem Kollektor darüber komme. |
||
|
||
|

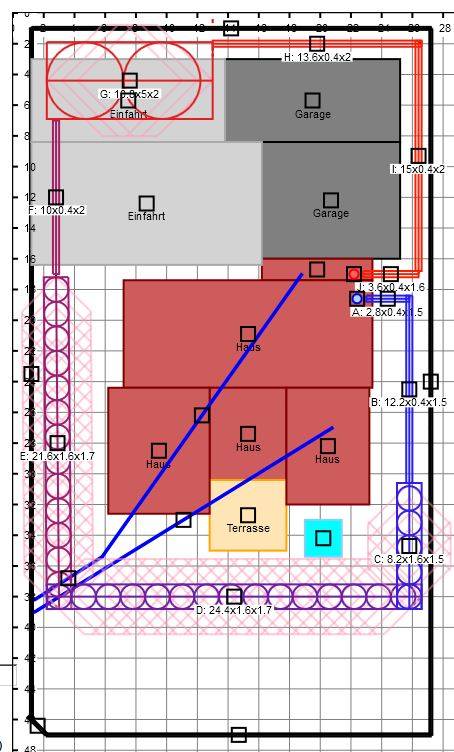

Der Aktuelle Plan.
URL: http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=5zJiT52COom1qaBpH3AT Abschnitt E ist etwas breiter ausgefallen als ursprünglich geplant. |
||
|
||
Feierabend Bier
|
||
|
||
|

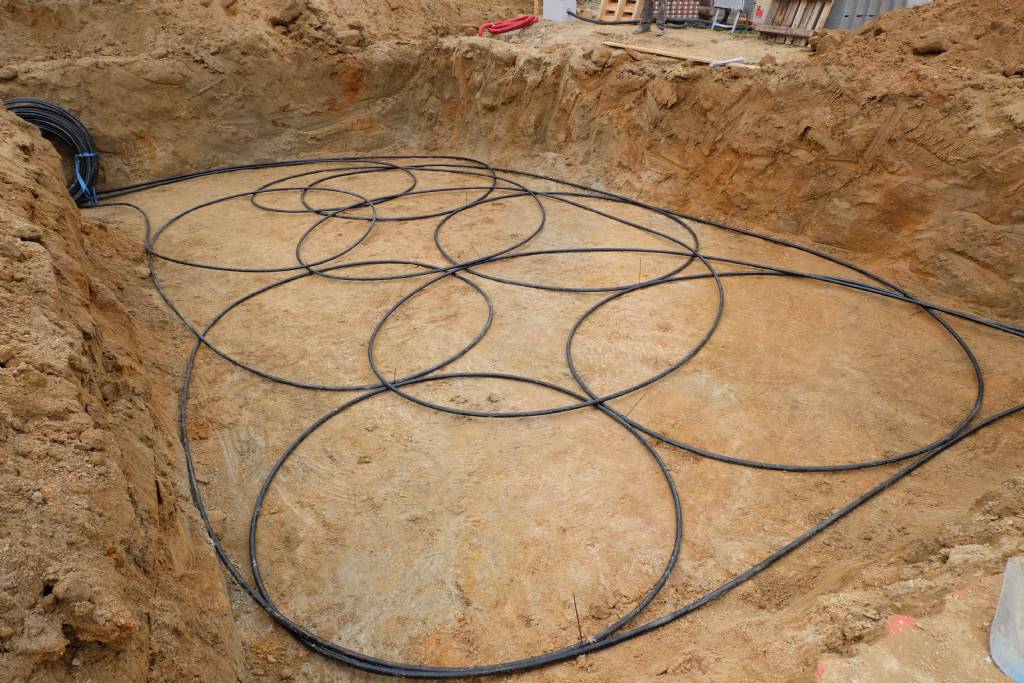

Foto 3 vom Kollektor unter der Einfahrt, schaut ja richtig cool aus.
Da hättest noch ein Mandala mit Markierungsspray zeichnen können
|
||
|
||
|
Ja, ist ja viel zu schön, ums wieder zu vergraben!!
Aber ist ja kein Wunder, wenn der Ringgrabenkollektorchef höchstpersönlich dabei ist...
Wart ihr nur zu zweit? Freut mich für dich, dass es geklappt hat! |
||
|
||
|
Gratullation!!
Ach, 24t bagger... Hätt ich so gern gehabt - vorm hausbau ;) |
||
|
||
|
Schaut super aus.
Gratulation! |
