die frage ist gäbe es hier billigere Varianten als einen Schacht, der kostet ja gleich mal 1000 Euro. wenn s eine billige Variante gibt, kein Problem, dann mache ich das. Ansonsten zwei mal die 30° oder doch gerade unter der Garage durch. |
||
|
||
|

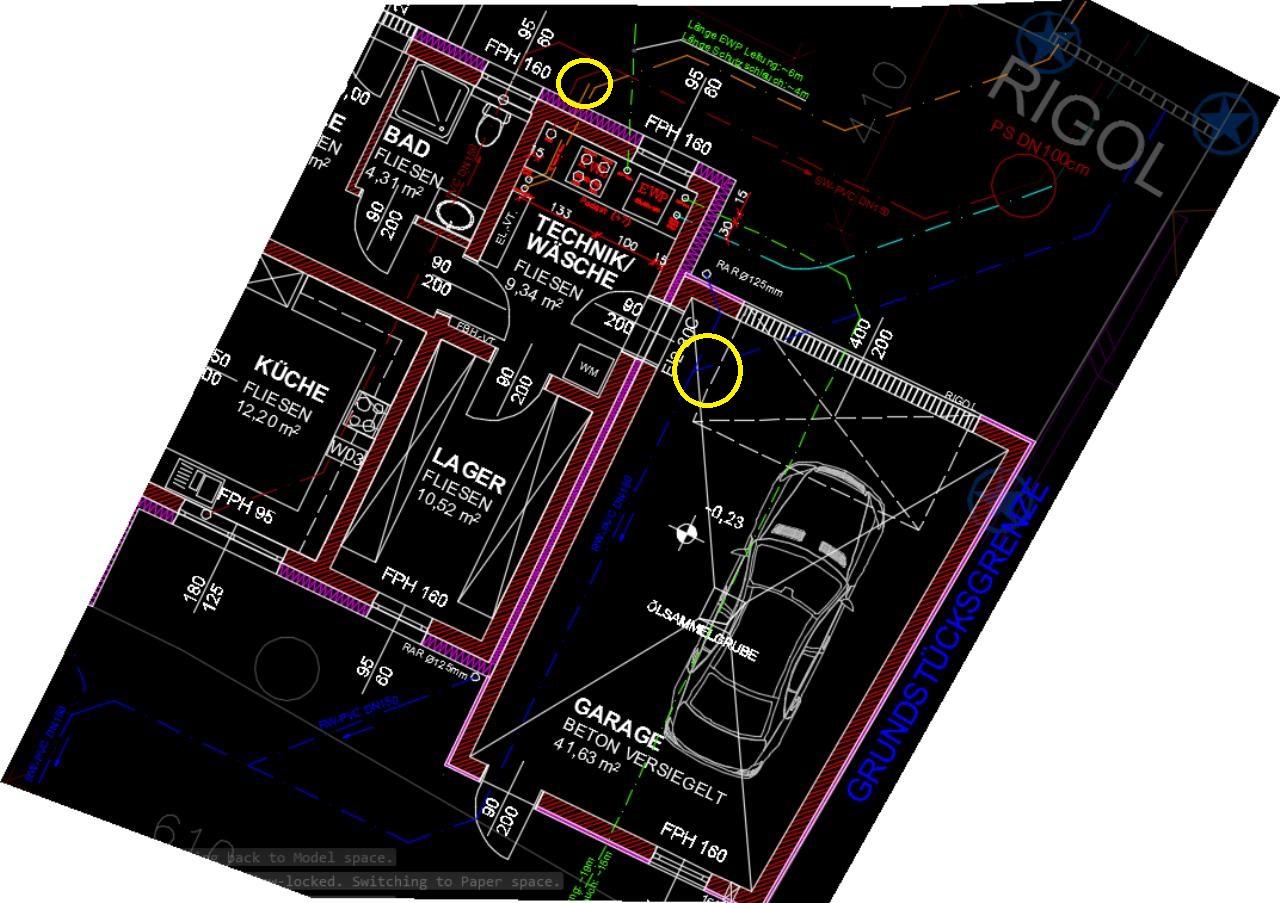

Ich häng mich hier mal dran... Haben versucht so wenig Bögen wie möglich unter der Bodenplatte zu machen. Beim Kanal wirds wohl einer werden und beim Regenwasser ebenfalls ein 45° Bogen und ein Abzweig. Verbesserungsvorschläge? Legende: ROT: Kanal BLAU: RGW Leitung CYAN: Kaltwasser/Datenkabel ORANGE: Stromzuleitung und Leitung Richtung Garten GRÜN: EWP Leitungen   Grundsätzlich gefallen mit die Überkreuzungen überhaupt nicht, wird aber wohl nicht anders gehen bzw. machts wohl nix aus (unterschiedliche Tiefe). Der Putzschacht ist sc hon gesetzt. Warum genau an der Stelle? Um von zwei Seiten die ~35m Einfahrt reinigen zu können (nicht ganz laut Norm, ich weiß). Der andere ist 3m nach der Grundstücksgrenze (nicht am Ausschnitt ersichtlich). |
||
|
||
|

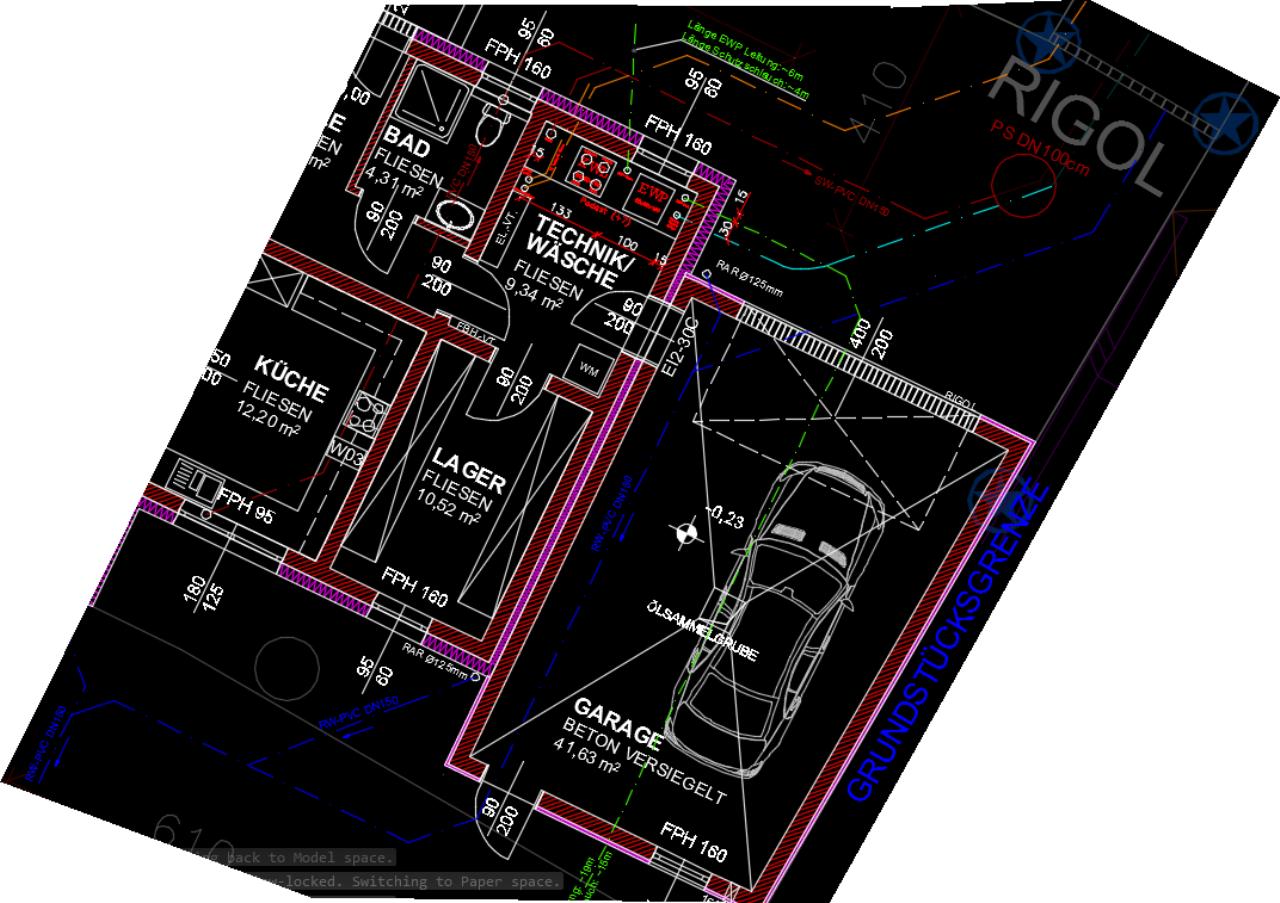

In deiner Einfahrt hast du darauf geachtet dir alle Möglichkeiten offen zu halten, wieso nicht unter deinem Haus bzw. Garage? Der Plan ist ein Horror muss ich dir sagen. Es ist natürlich aus hydraulischer Sicht überhaupt kein Problem, aber was ist WENN etwas sein sollte? Ich hab dir zwei Stellen markiert, was würdest du tun wenn du dort ein gebrechen hast? Gerade Muffen, Abzweiger, Bögen sind die Stellen an denen am häufigsten Schäden auftreten.
|
||
|
||
|
Den Kanal Bogen vorm Haus kann ich noch nach oben schieben damit er weiter weg vom Streifenfundament ist. Regenwasser ist schon schwieriger. Den Abzweig bekomm ich nur weg wenn ich vom Rigol mit einer extra Leitung unter der Garage durch fahre und erst südlich der Garage den Abzweiger setze. Den Bogen im Bereich der Garage bekomm ich aber nicht weg. |
||
|
||
|
Wer plant dir das denn? Geht alles ziemlich "kreuz und quer" finde ich.
Es ändert nichts wenn du vom Streifenfundament weggehst oder? Was ich meine ist der blinde Einmünder, also der Strang der in die Küche geht. Sowas ist nie optimal. Man sollte das ganze so einfach als möglich halten. Regenwasser seh ich da jetzt gar nicht als sooo schlimm an. |
||
|
||
|
Wie soll ichs den verändern? Ich kann nicht Küche, WC (Bad) und Leitung ins OG (bzw. Technikraum) mit einem Kanalstrang abdecken. Außer ich mach mehr Bögen unter der Bodenplatte wovon ich ja eigentlich weg kommen wollt. Den Planer kannst vergessen...sah davor noch schlimmer aus (T-Stück und Bogen "in einem" usw.) Kreuz und Quer im allgemein (was ich eh schon angemerkt hab) oder auf den Kanal bezogen? |
||
|
||
|
Es heißt ja nicht, dass es jetzt so schlimm ist und Probleme geben wird. Ich denk mir halt immer, was ist wenn es mal Probleme gibt. Davon muss man leider auch ausgehen. Wenn alles perfekt gemacht wird, sollte auch so nichts passieren, aber ich habe bei mir schon drauf geachtet.

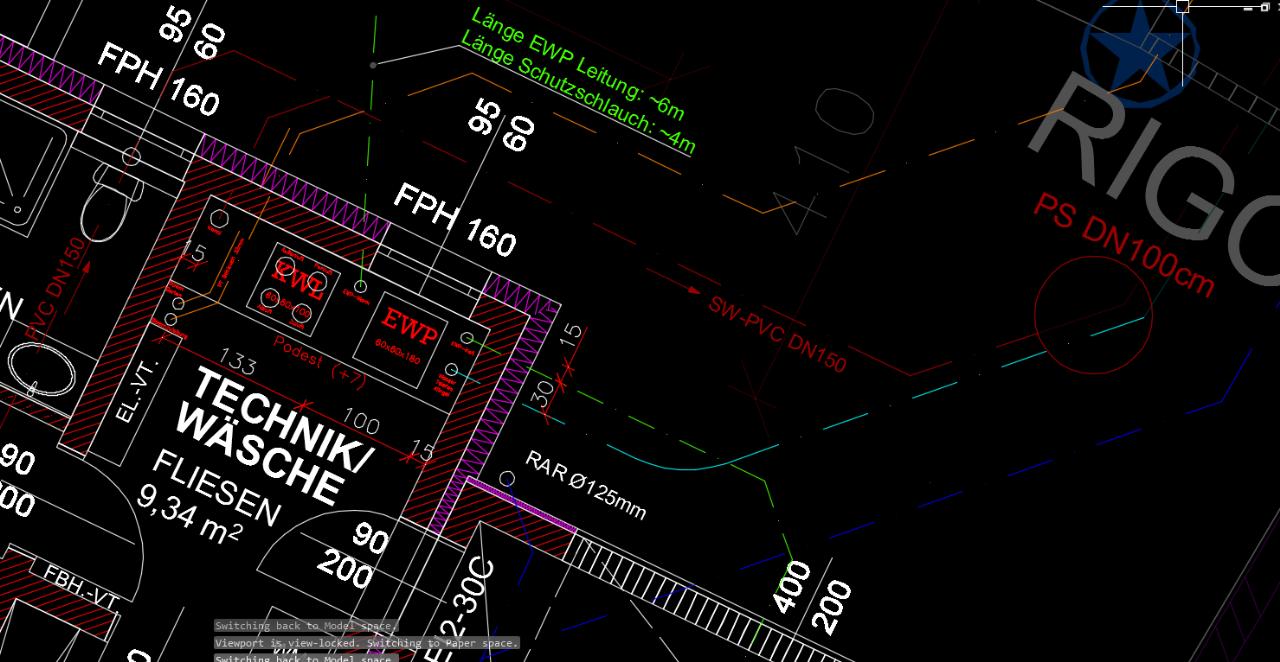

Das Bild ist leider zu schlecht als das ich das Gesamtkonzept erkennen kann. |
||
|
||
|

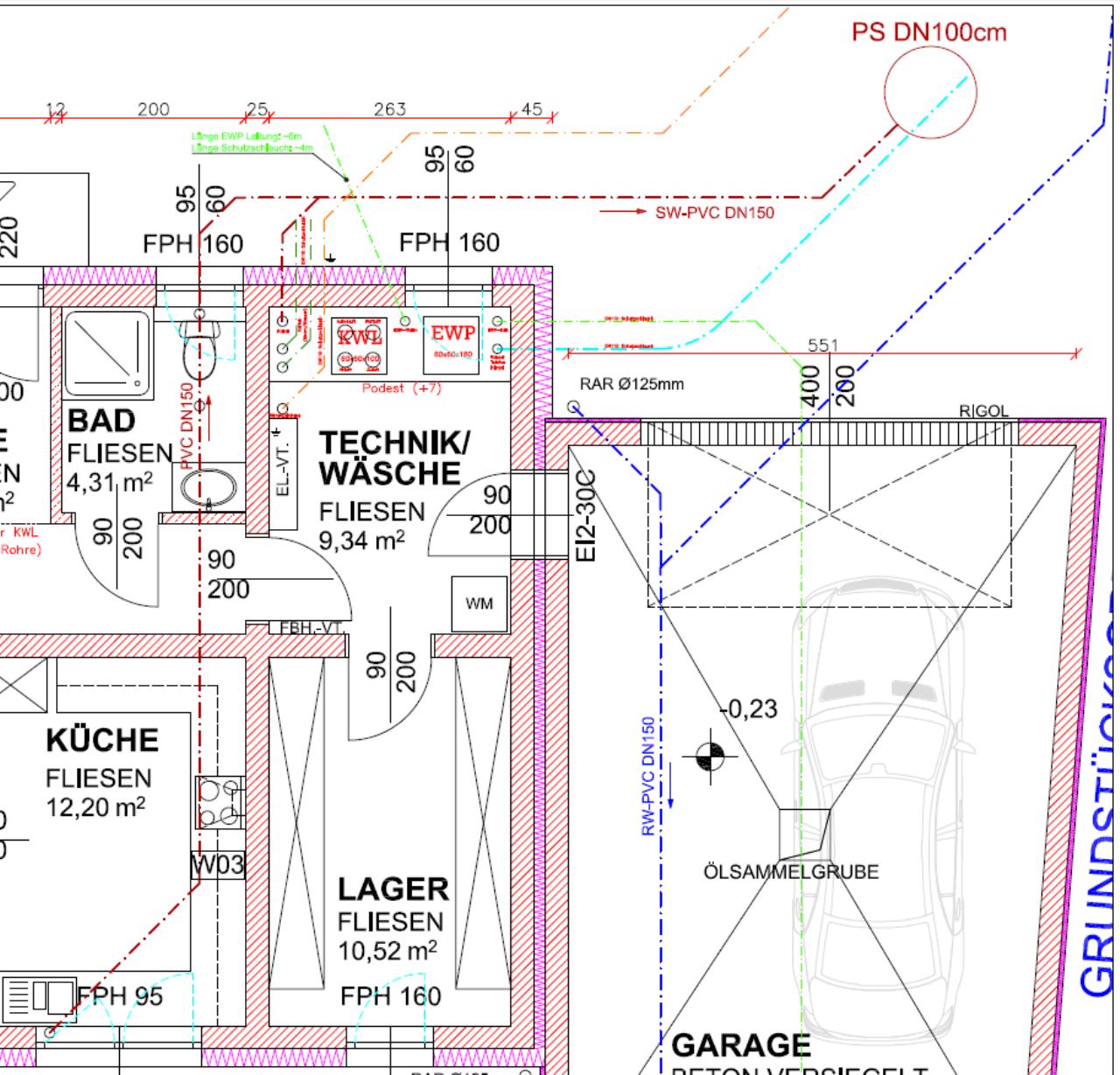

Besser Qualität - Bezogen auf die Kanalleitung:

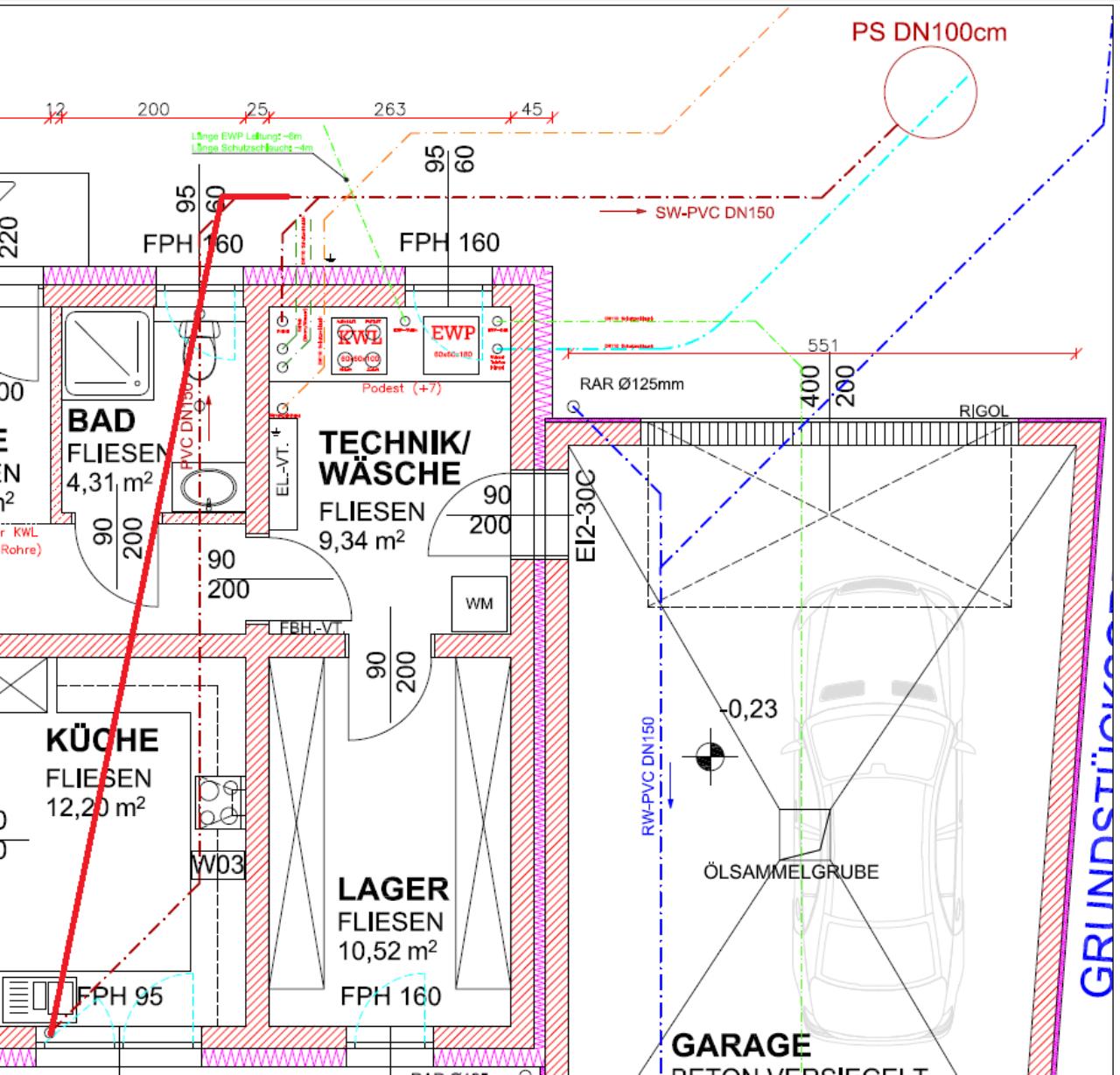

"Optisch schön":  Der direkte Weg (Eventuell besser weil dann kein Bogen unter der Bodenplatte ist?):  Mal sehen was der Installateur sagt...wenn er was sagt... |
||
|
||
|
Erscheint zweiteres schon besser - nur der Winkel ist mehr als 45°, d.h. man bräuchte eine Putzöffnung - wenn ich das richtig verstanden hatte.
Warum nicht stückweise parallel zur gelb strichlierten, nämlich so, dass Du Dir die letzte Abbiegung sparst? |
