Mich würde auch interessieren, wo und wie ihr die Visualisierungen jeweils im Einsatz habt. Ideen hätte ich ja viele, aber nur wenige davon sind im Alltag wirklich nützlich. |
||
|
||
|
Guter Thread. Auch wenn ich solche Maps nicht brauche, aber mich interessiert das Energiedashboard. Ich hab fürs erste eine einfache RESTApi abfrage für HA geschrieben, die mir die live Energiedaten (Verbrauch und Einspeisung) meiner BEG liefert. Jetzt muss ich mir nur mehr was schreiben, dass mein fiktiver Zähler in HA auch den Ertrag der BEG berücksichtigt (Verbrauch ich minus Einspeisung BEG). Und das alles halt darstellen dann, dann hab ich nicht nur mein Energiedashboard fertig, sonder auch ein halbwegs realistisches, da die BEG auch mit eingerechnet wird live. Gibt's hierzu Visualisierungen? |
||
|
||
|

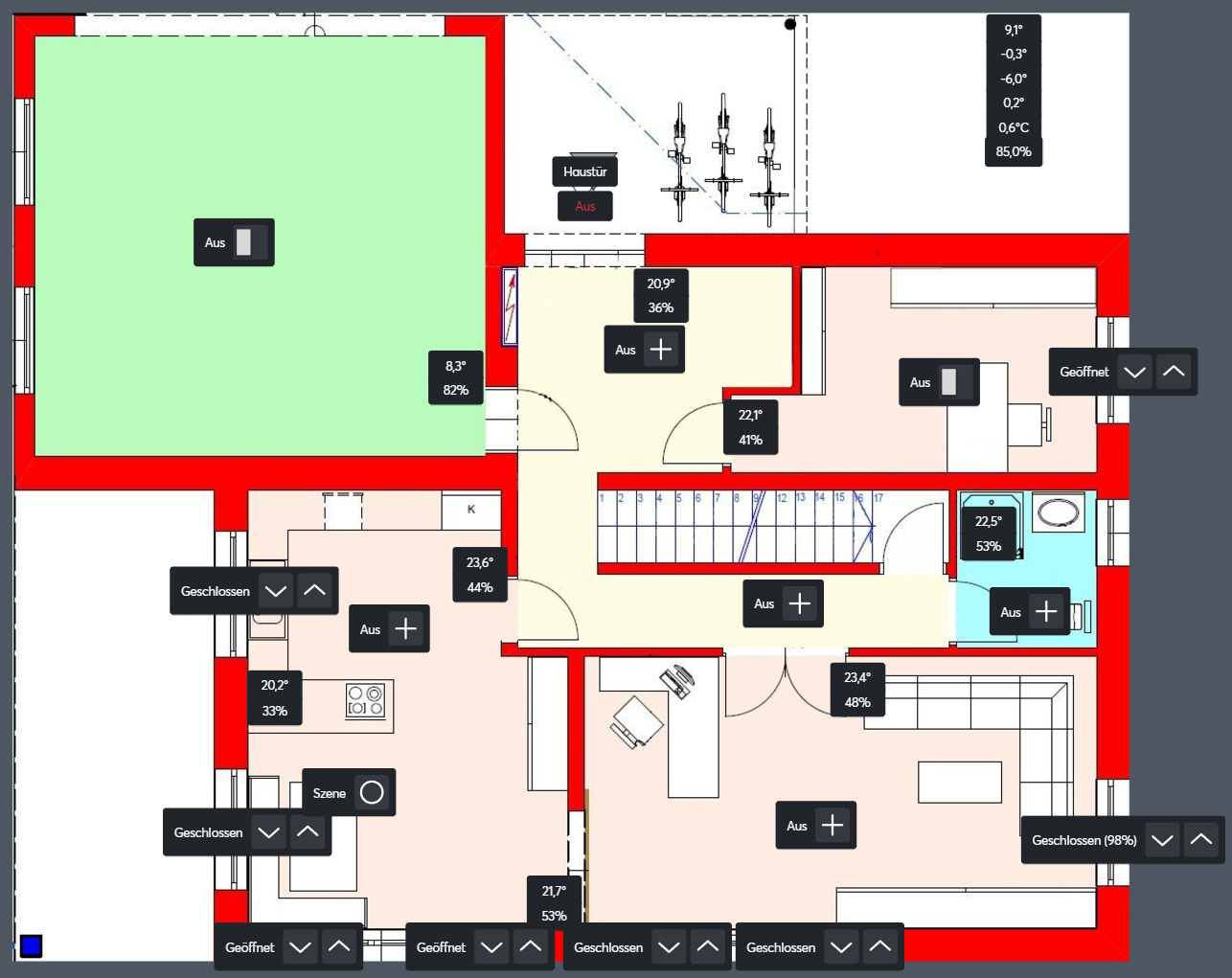

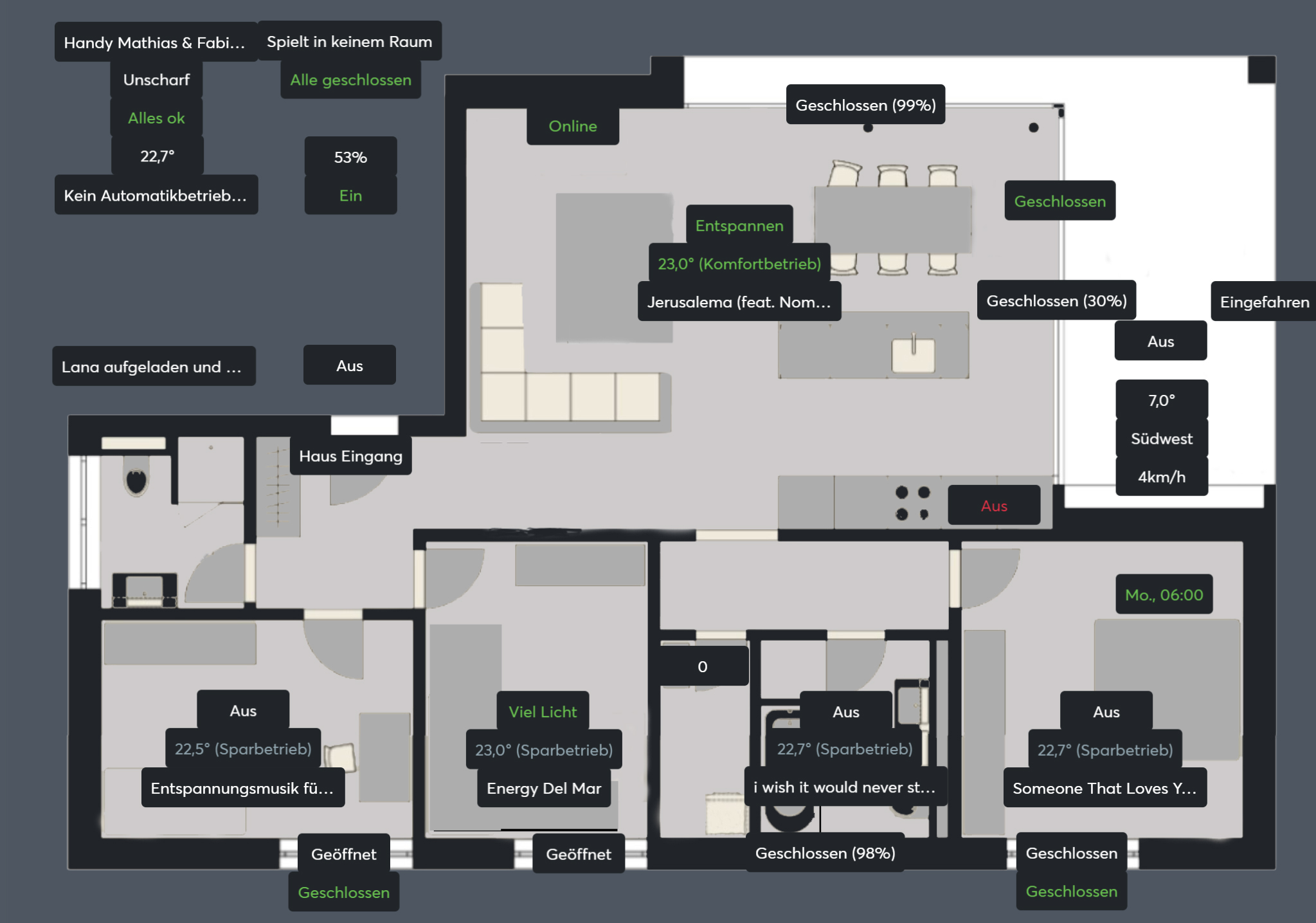

Für den Alltag nützlich... Ja das ist immer so ein Ding bei den Visualisierungen. Aber geht's nicht manchmal auch darum einfach was schönes zu schaffen was man nur ab und zu auch verwendet? Für den Alltag hab ich mir gestern Abend mal folgendes gebastelt:  Das ist einfach mal unser EG Grundriss mit Beschattung, Licht und Temperatur bzw. Luftfeuchtigkeit. Mal sehen wie es im Alltag hilfreich sein wird, oder auch nicht. Mit dem Design bin ich auf jeden Fall noch nicht zufrieden. Nur leider hab ich noch keinen simplen Weg gefunden mir davon ein 3D Rendering zu basteln. |
||
|
|
||
|
||
|
Puh, schau dir mal Youtube Videos zu Home Assistant an. Läuft auf einem Raspi, Open Source Projekte mit großer Community und Visualisierung, Daten schön darstellen geht easy. Hab all meine Loxone Datenpunkte schön reinbekommen, Trendaufzeichnungen funktionieren zB in Grafana viel feiner als Loxone. |
||
|
||
|

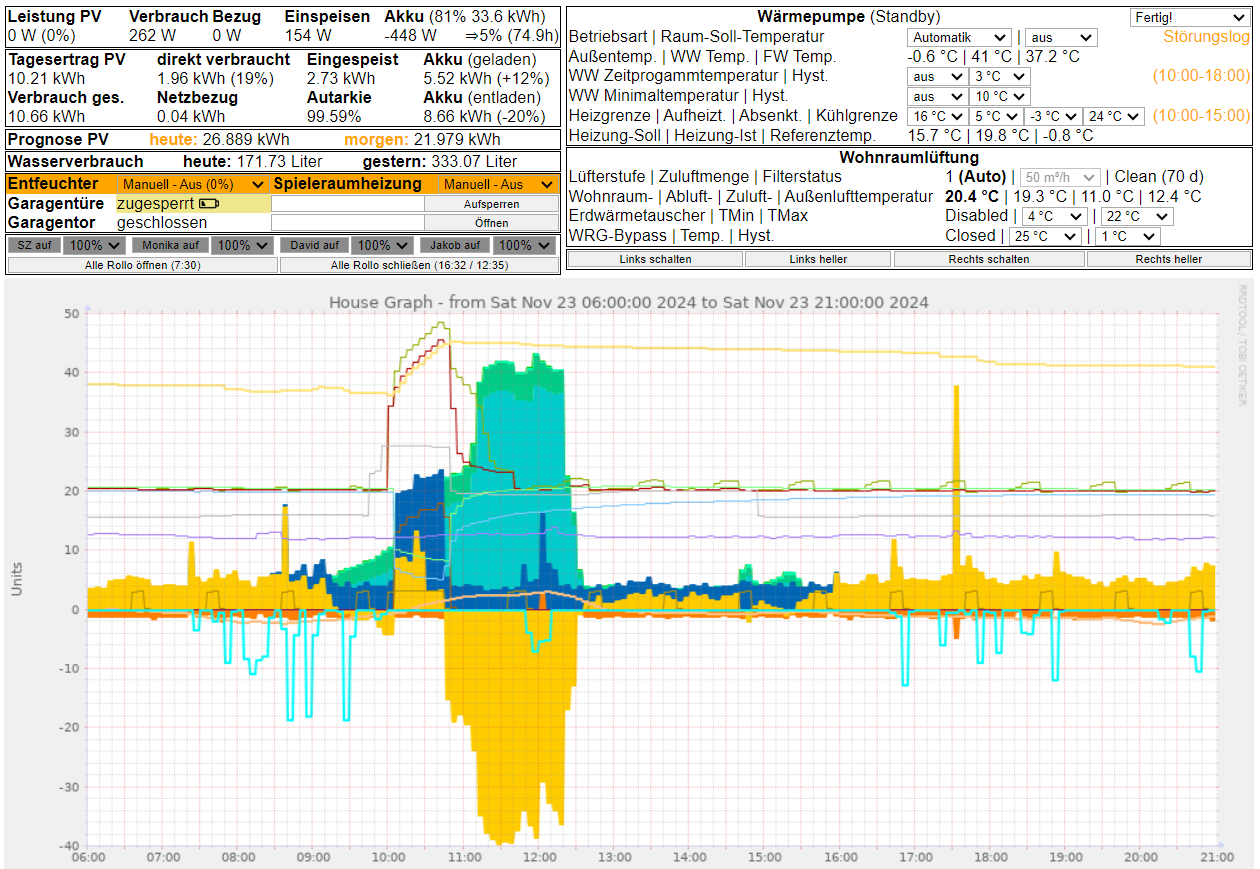

old school - in html, php, ... historisch seit ca. 2016 gewachsen. das ziel ist immer das notwendigste auf einer page platz zu haben. funktionelle buttons / dropdowns, farbliche markierungen was / wo angesehen werden müsste / vom default abweicht, grafik über den tagesverlauf vom strom / wasserverbrauch / temperaturen / etc. einige zusatzinfos in mouse-over-sachen versteckt.  |
||
|
||
|
Schön gemacht, ist mir aber zu überladen für die Hauptanzeige. Als Detail gut, aber als Standard Anzeige bin ich ein Fan von simplen und einfachen Hauptanzeigen. Netzbezug, Einspeisung, BEG Einspeisung, BEG Bezug, Batterien. Und bei der Heizung die Starts und Laufzeit mit kw. Alles andere mach ich in Detailtabs, aber die interessiert einen ja eh nur am Anfang. Wenn's Werkl effizient rennt, ist's egal. Spannend wird bei mir nur wie ich die BEG angehe und darstelle....evtl überall einen Shelly mit wireguard Pi, der die daten Live schickt? Gibt's hier was praktikables? |
||
|
||
|
Tailscale, falls du das noch nicht kennst. Man könnte sagen Plug and Play Wireguard. Sind aber dann leider immer noch zwei Geräte. Alternativ nur einen Server, dem alle Shellies die Daten schicken. MQTT oder HTTPS würde sich anbieten. |
||
|
||
|
Gern einfach mal eure Übersichten rein stellen. Würde in dem Thread gern auch ein paar Beispiele sammeln damit sich Neulinge inspirieren können 😉 |
||
|
||

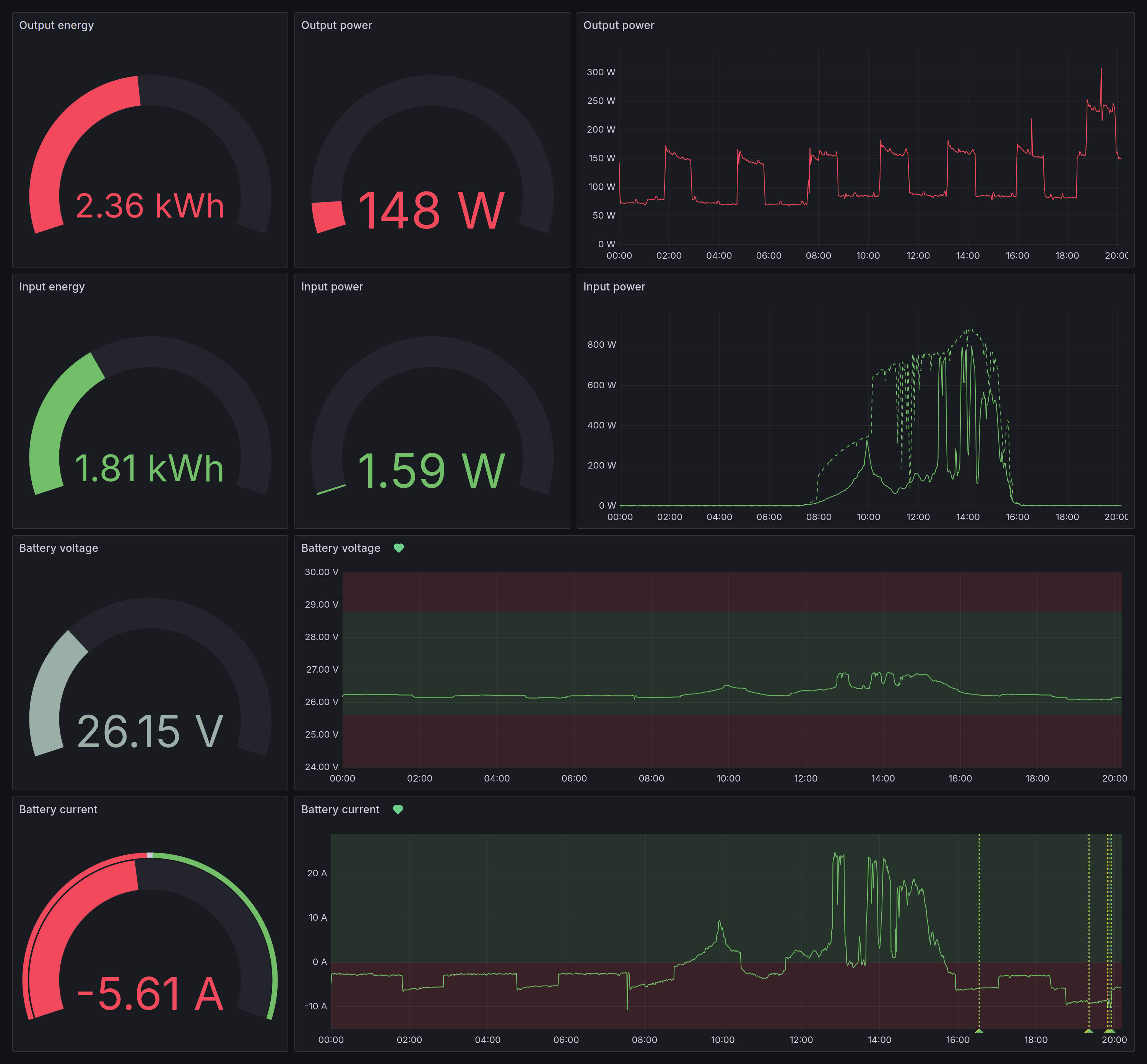

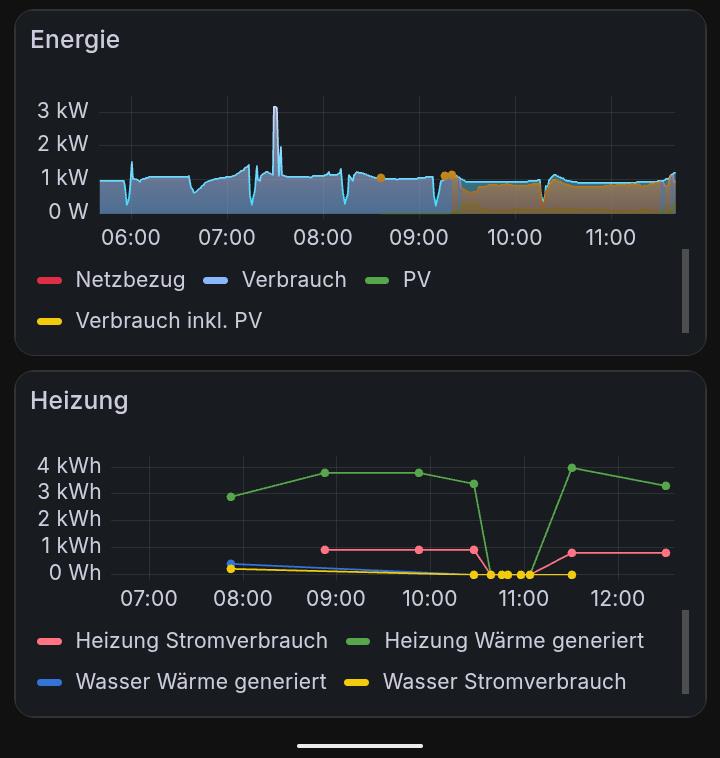

Dann poste ich mal meine PV-Visualisierung. Es ist zwar nichts besonderes, aber immerhin zweckmäßig. Meistens schaue ich am Handy drauf oder während der Arbeit am Laptop.  |
||
|
||
|
Worüber rufst du mit dem Handy die Grafana-charts auf? App, Browser? Über "Viewer4Grafana" bin ich nur mäßig begeistert. |
||
|
||
|
Sobald ich was hab, gern ;) heut kommt der raspi, dann muss ich erstmal alles aufsetzen. aber hoffentlich Ende der Woche, das es mal rudimentär läuft |
||
|
||
|

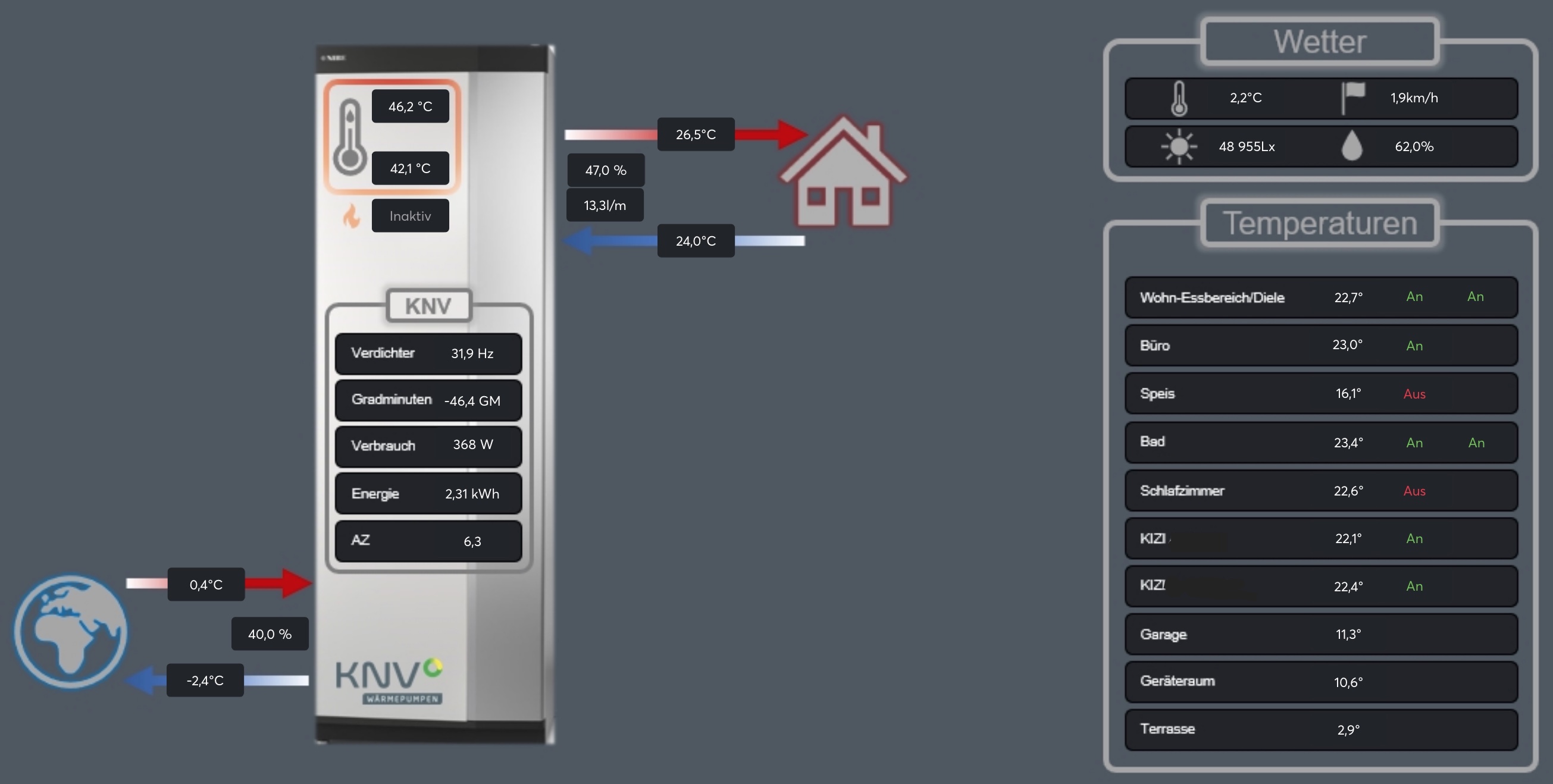

Ich hab mir mal was für die Heizung gebastelt im Loxone Anlagenschema, aber der Editor ist leider alles andere als bedienerfreundlich... https://www.energiesparhaus.at/forum-nibe-knv-s1x55-modbus-tcp-loxone-beispiele/66821_1#643107  |
||
|
||
|
Ich hab mir Browser shortcuts auf den home screen gelegt. Funktioniert gut genug, dass ich keinen akuten Drang habe, was zu ändern. Wenn wir dann mal im Haus sind, werde ich mir vielleicht im Technikraum ein Tablet aufhängen und dafür was besseres basteln. |
||
|
||
|

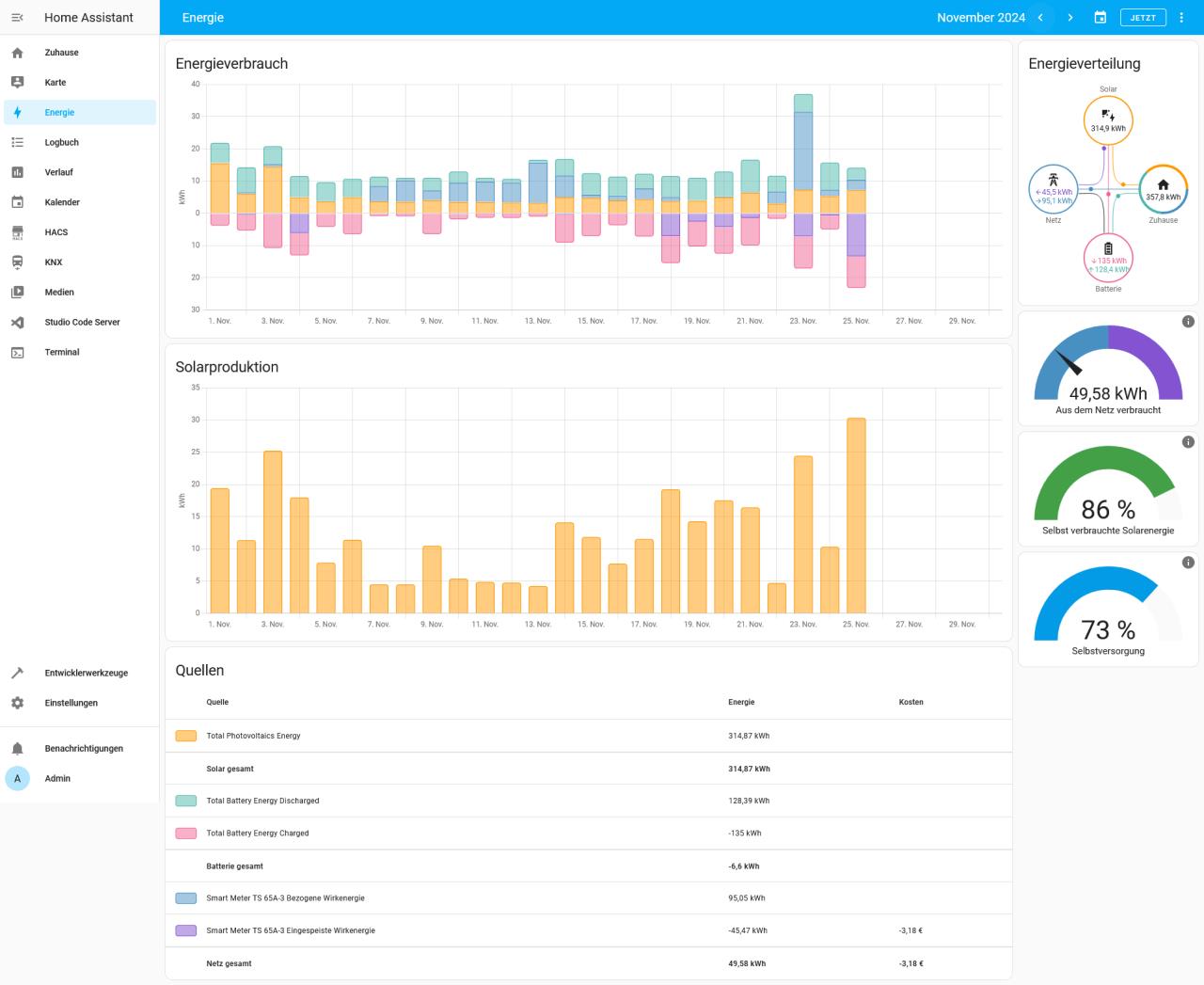

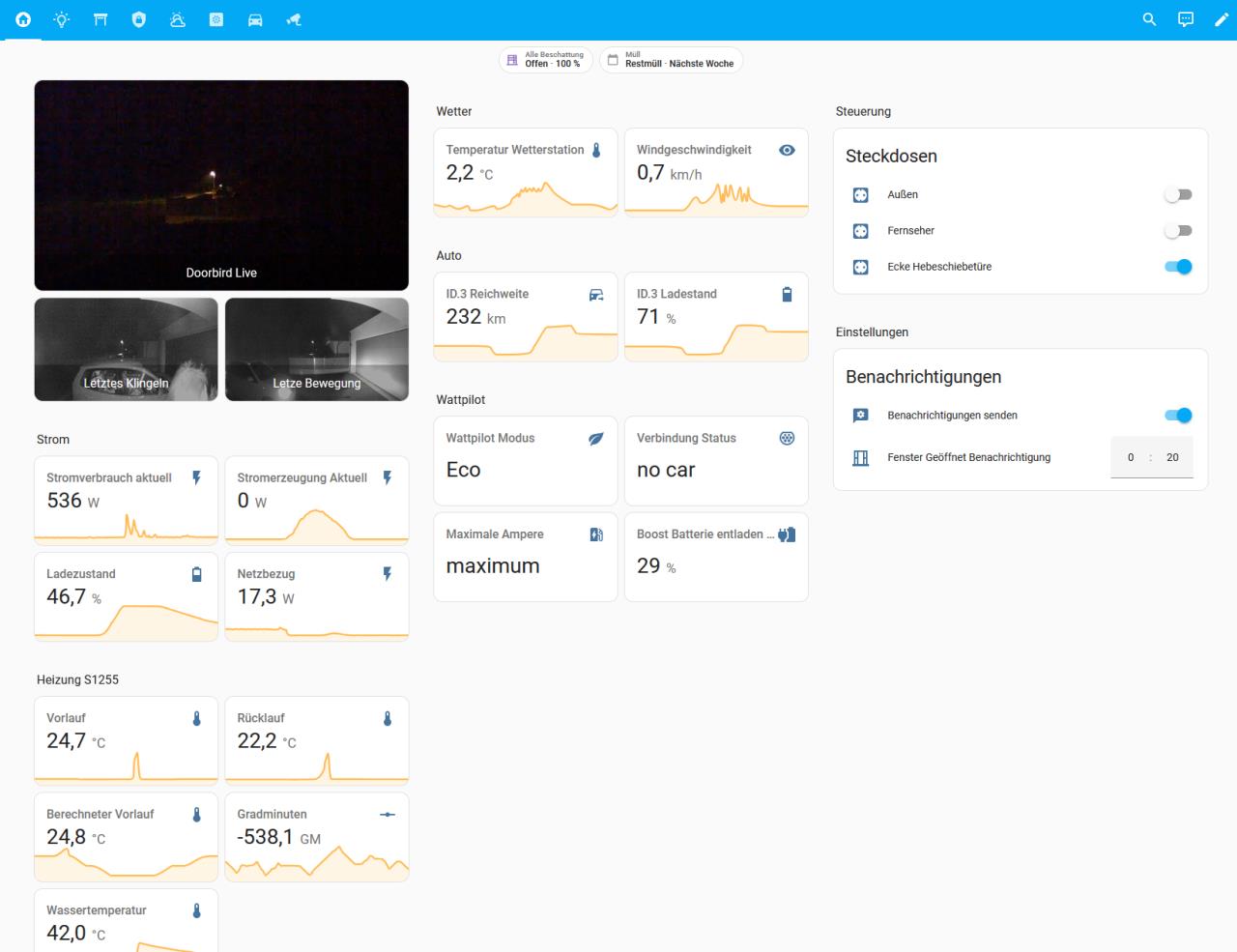

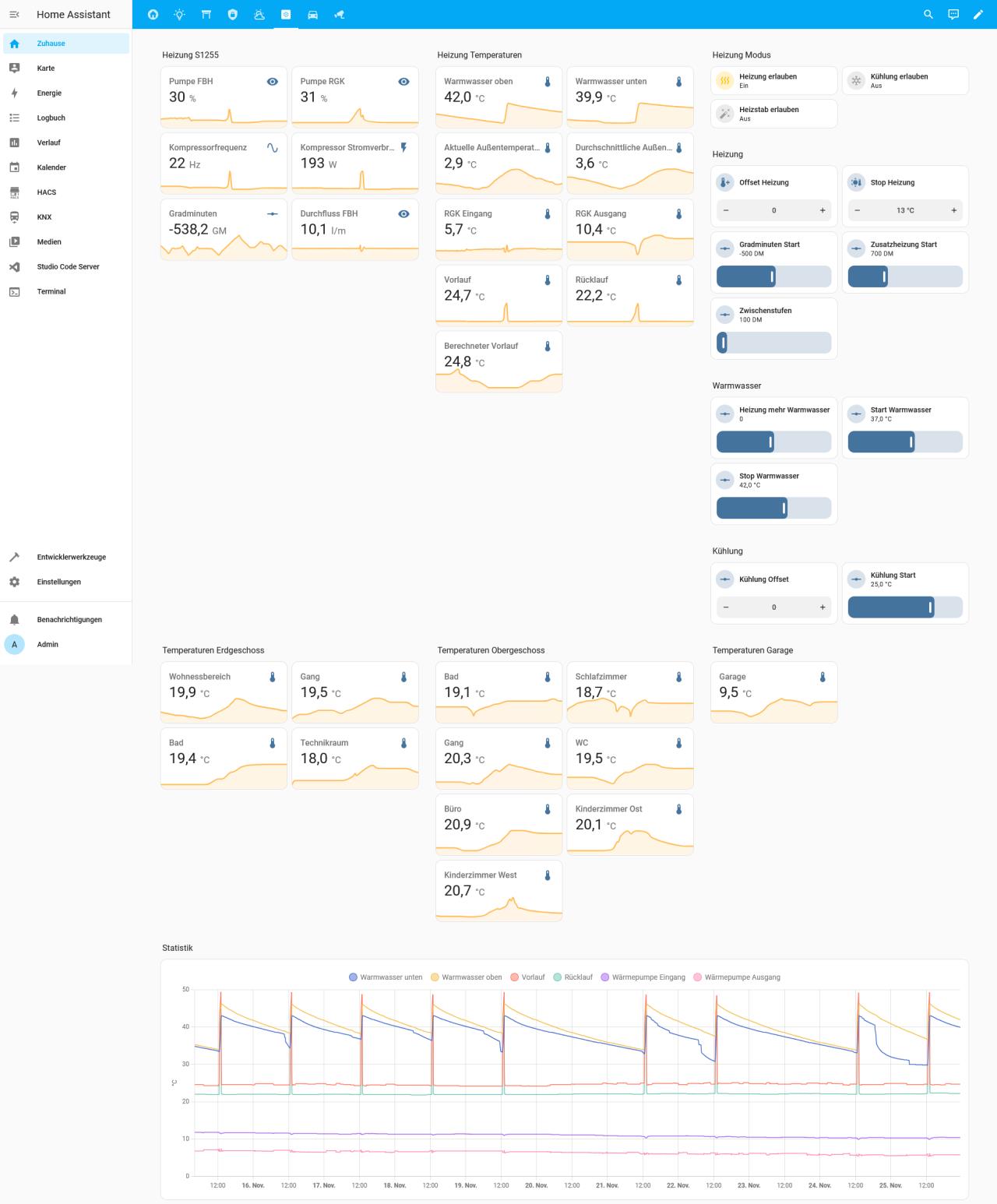

Ich hab mir im letzten halben Jahr mal das wichtigeste in Homeassistant umgesetzt mit diversen Themenseiten. Hier der Homescreen und die Heizungsseite (Temperatursensoren der Räume zeigen aber leider überall 1° zu wenig an.... muss ich mal fixen). Die Energieauflistung war zuerste gar nicht so leicht umzusetzten mit 2 Wechselrichtern. Die mag ich mittlerweile mehr als die Fronius App
|
||
|
||
|
Eben, als Loxone Nutzer muss ich hier die extrem flotte Entwicklung von Home Assistant loben. Einfach mal ein paar YT Videos schauen, da gibts monatlich soviele neue Funktionen... Ich wollte früher auch alles in die SPS oder später dann Loxone reinboxen und auswerten, aber wenn es Loxone in den vielen Jahren nicht schafft, ordentliche grafische Trends anzubieten, hab ich dort aufgehört zu entwickeln. Jetzt mit Home Assistant kaufst eine IKEA Steckdose um 6,99 bzw. 9,99, in Sekunden eingebunden, und wertest Verbrauchsprofile aus, bekommst auf die Smart Watch eine Nachricht: "Wäsche fertig, wirf mich in den Trockner!" und machst dir viele Kleinigkeiten einfacher. Bis solche Fremdhersteller in Loxone drinnen sind, oder Auswertung der PV/Heizung/Smart Gadgets schön dargestellt werden, vergehen noch Jahre. Verständlich, ist ja nicht deren Ziel! Aber jeder User der hier Draufsichten seines Hauses in Loxone stundenlang umsetzt, wird erstaunt sein, wie easy das in HA gehen kann. Muss bei Gelegenheit auch meine Dashboards herzeigen, macht Spaß! 😉 |
||
|
||
|
Hatte am Anfang immer überlegt wie ich die Steuerung umsetzte. Beim Hausbau wollte ich mir noch die Gira Smarthomesteuerung zulegen. Gott sei dank habe ich das nicht gemacht. Properitäre Systeme sind für mich alle tot, denn kein Hersteller kann es mit einer Open Source Community aufnehmen. Google und Co eventuell aber nicht eine "kleine" Firma wie Gira oder Loxone. |
||
|
||

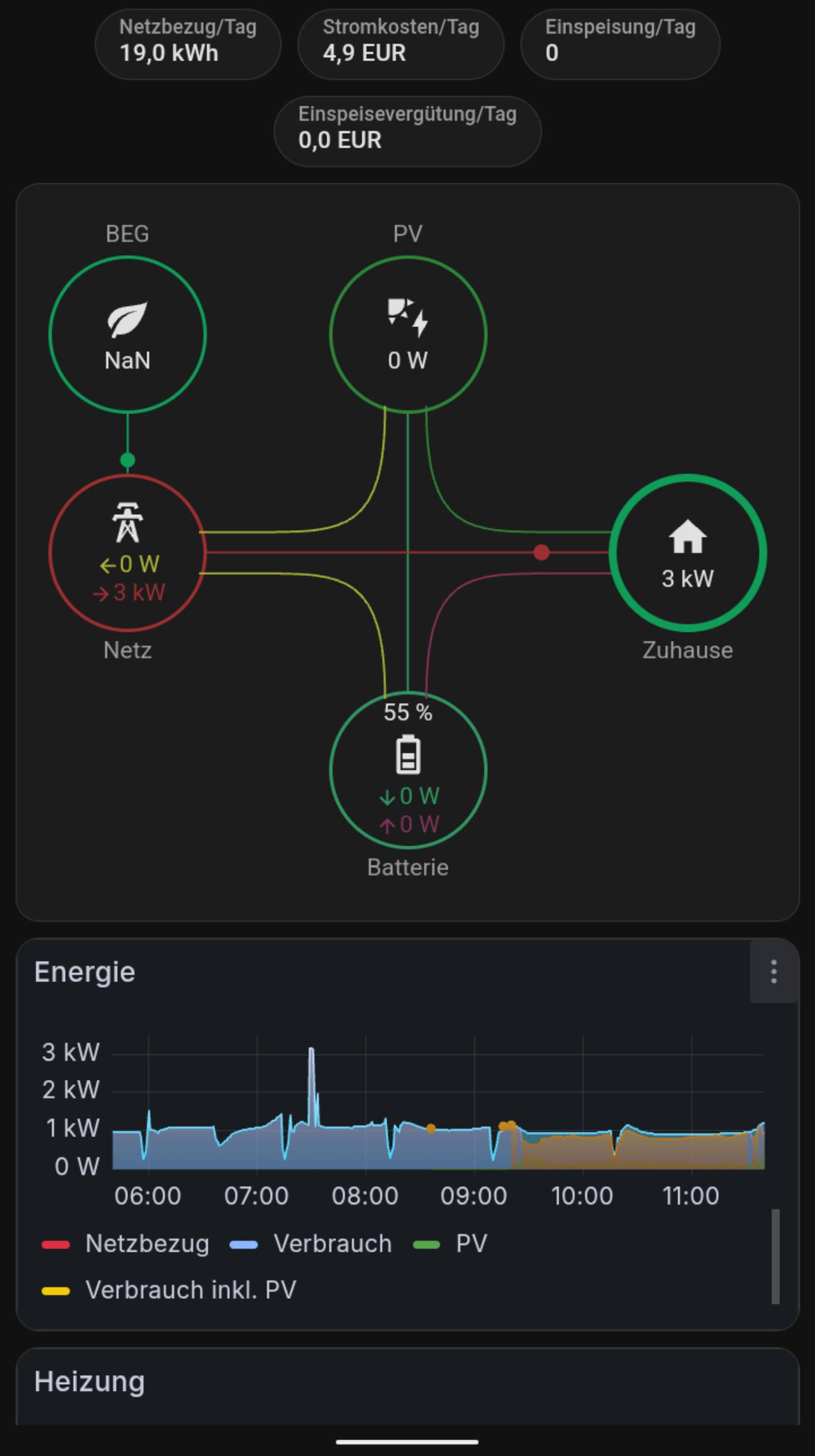

  Ist mal der erste Entwurf und wie ich es nutze, passt grad halt so auf eine Seite vom Handy ohne scrollen. Beim klicken kommen dann entsprechende Zahlenwerte (Gesamtproduktion, Tages, Monats, Stunden Werte usw), wenn es denn interessiert (was es meistens nicht tut xD) Die Batterie hab ich noch nicht, hat mich nur interessiert wie das dann aussieht. Die BEG ist unser tatsächlich aktueller Überschuss in der BEG, damit ich weiß, wieviel Reserve zum jeweiligen Zeitpunkt noch da ist (Überschussladen BEVBEV [Battery Electric Vehicle, Elektroauto] zB). Funktioniert super über mein vpn Netzwerk mit RPi5 Ist alles in Flux, Grafana und Home Assistant. Die Flux Datenbank rennt sicherheitshalber auf einem eigenen Server da die Daten für 1 Jahr gespeichert werden. Keine Ahnung wie groß die DB da wird. Nachher verschieb ich die Daten sowieso in ein Downsample Bucket und heb sie dann dort 7 Jahre auf, bis ich sie wegschmeiße. Auch nur sicherheitshalber wegen der Finanz und BEG, wenn's nach mir geht, würd ich sie nach spätestens 2 Jahren Kübeln |
