Hallo zusammen, ich habe in Eigenleistung (kein gelernter SHKler) mein Heizsystem geplant und bereits die Zuleitungen zu den HKVs in der Rohbauphase verlegt. Folgende Eckdaten zum Heizsystem bevor ich näher in das Thema einsteige:
Heizung geplant: Daikin Altherma 4 8KW - ECH2O Inneneinheit, FBH ohne ERR ERR [Einzelraumregelung], kein Puffer
Derzeitiger Stand: Wärmepumpe (Innen + Außeneinheit) noch nicht vorhanden, Brauchwasserleitungen (warm & kalt) sowie Vor- und Rücklaufleitungen Heizwasser inkl. HKVs sind installiert.
Heizlastberechnung Raumweise zuvor ist erfolgt

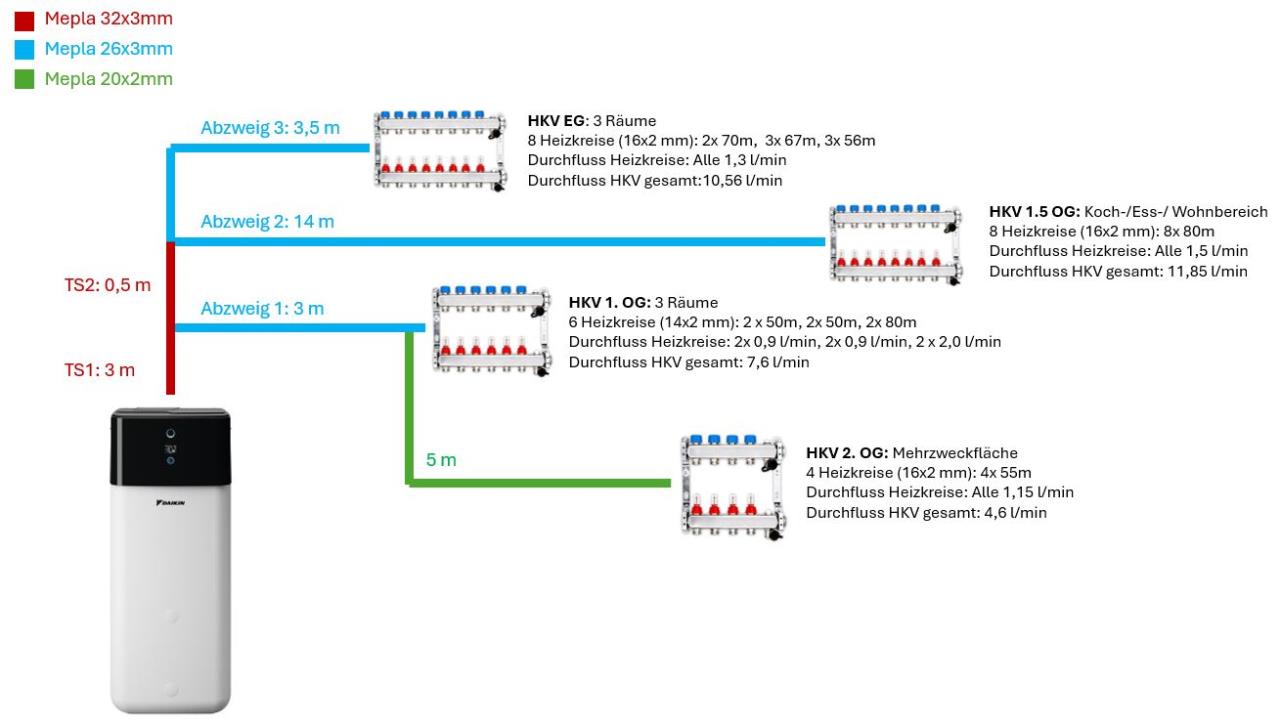

Ich habe derzeit leider die starke Vermutung das ich im Eifer des Gefechts in der Rohbauphase und aufgrund "falscher" Ratschläge meinen Vorlauf und Rücklauf Leitungen zu den einzelnen HKVs unterdimensioniert habe. Daher wende ich mich nun an Euch und hoffe das sich evtl. jemand findet und seine Meinung/Einschätzung mit mir teilt. Nachfolgend habe ich ein vereinfachtes Systembild inkl. einiger Infos eingefügt.

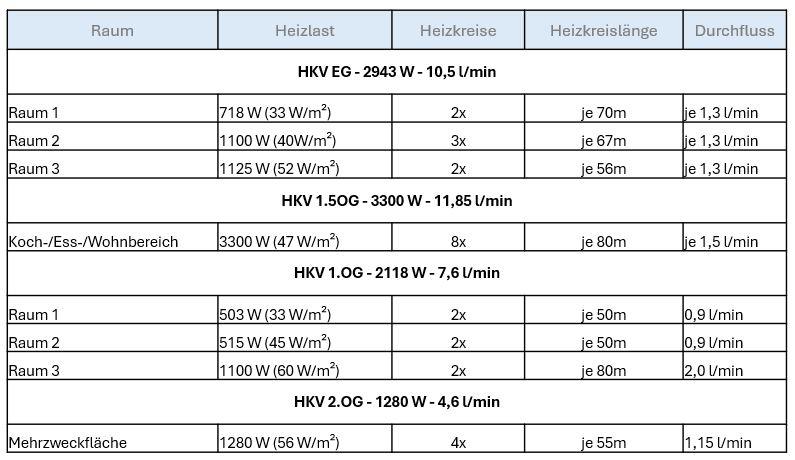

Zudem nachfolgend eine Übersichtstabelle zu den Heizlasten, Heizkreisen, Durchflüssen

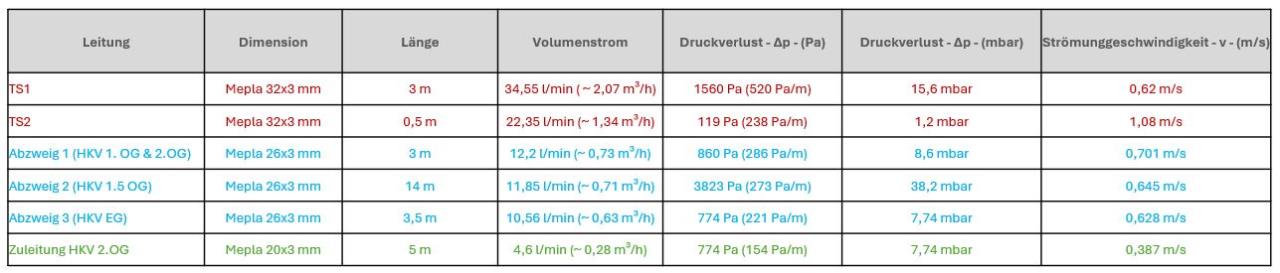

Zudem nachfolgend eine Übersichtstabelle bzgl. der angezweifelten Zuleitungen (Volumenstrom, Druckverluste, Strömungsgeschwindigkeiten)
Die Berechnungen und somit die Werte in den Tabellen sind für eine NAT von -12 C, Vorlauf-Temperatur von 32 °C und Spreizung von 4K Der FBH FBH [Fußbodenheizung]-Verlegeplan wurde natürlich hierauf ausgerichtet um das System ohne ERR ERR [Einzelraumregelung] betreiben zu können.
Ich habe nun die starke Vermutung das meine Zuleitungen leider zu klein sind für die angeplanten Volumenströme. Allerdings sind die Zuleitungen (Ausnahmen Zuleitung HKV 1.5 OG) recht kurz und daher der Druckverlust auf die Strecke gesehen evtl. noch in Ordnung? (Letzte Hoffnung) Fittinge wurden nur wenn absolut nötig eingesetzt (maximal 1 - 2 90°-Fittinge pro Zuleitung, die 32er und 20er Mepla haben keine Fittinge). Hier würde ich mich sehr über Meinungen/Ratschläge aus dem Forum freuen. Im aktuellen Stand der Bauphase wäre der Austausch der Leitungen zwar möglich aber natürlich mit sehr hohem Aufwand verbunden. Wenn es nicht andes geht ist das natürlich irgendwie machbar (Lehrgeld). Ich bedanke mich schon mal vorab bei allen die sich die Zeit hierfür nehmen, das ist nicht selbsverständlich.
Gerade mit Mepla und den Winkeln schon sehr knapp. Schlimmer geht immer. Deine Kreisberechnungen sind etwas seltsam in Verbindung mit dem Volumenstrom. Wer hat den sorry für die Aussprache "Müll" berechnet. Im längsten Kreis den höchsten Durchsatz, das funktioniert nicht
Gerade mit Mepla und den Winkeln schon sehr knapp. Schlimmer geht immer. Deine Kreisberechnungen sind etwas seltsam in Verbindung mit dem Volumenstrom. Wer hat den sorry für die Aussprache "Müll" berechnet. Im längsten Kreis den höchsten Durchsatz, das funktioniert nicht
Danke für die schnelle Rückmeldung.
Berechnungen nehm ich auf meine Kappe...
Ich vermute du meinst die 2 80m Kreise am HKV des 1. OG. Hier wäre eine Aufteilung auf 3 Kreise mit grob 50m und 1,3 l Durchfluss sinnvoller (Danke für den Hinweis). Das kann aktuell noch problemlos geändert werden.
──────.. Akani schrieb: Wer hat den sorry für die Aussprache "Müll" berechnet. Im längsten Kreis den höchsten Durchsatz, das funktioniert nicht ───────────────
Der Flowplanner macht das so, proportional zur Fläche bei konstantem VA. Da muss man echt aufpassen.
Die VAs wurden in der aktuellen Planung je nach Raum angepasst (15 & 10cm) unteranderem auch bei Einsatz des Schlüter Systems 7,5cm.
