Eine Frage noch rein aus Interesse. Aktuell sind Außenluft und Fortluft einfach offen gelassen. (also Außenluft strömt ungehindert ins Haus) Wo meint ihr müsste man es an den Daten am meisten sehen, wenn diese riesen Zwangs Belüftung Öffnungen nicht mehr im Haus sind und die KWL KWL [Kontrollierte Wohnraumlüftung] dann läuft? (wir haben jetzt ein Jahr an Daten in dem suboptimalen Betrieb, aber trotzdem optimale JAZ JAZ [Jahresarbeitszahl] und Stromverbrauch der WP WP [Wärmepumpe]) Ich würde darauf tippen dass die Wärmepumpe mit niedrigerem VL VL [Vorlauf] auskommt, da die Energie aus dem Technikraum (wir haben keinen Keller) nun komplett genutzt werden kann und nicht einfach nach draußen verpufft, sondern im Gegenteil noch mit in die anderen Räume verteilt wird. Was würdet ihr so tippen, welche Effekte sollte man sehen können? |
||
|
||
|
Hast du den beilgelegten Außenluftfühler in der Abluft montiert? oder sitzt links hinten noch ein Fühler gleicher Bauform? |
||
|
||
|

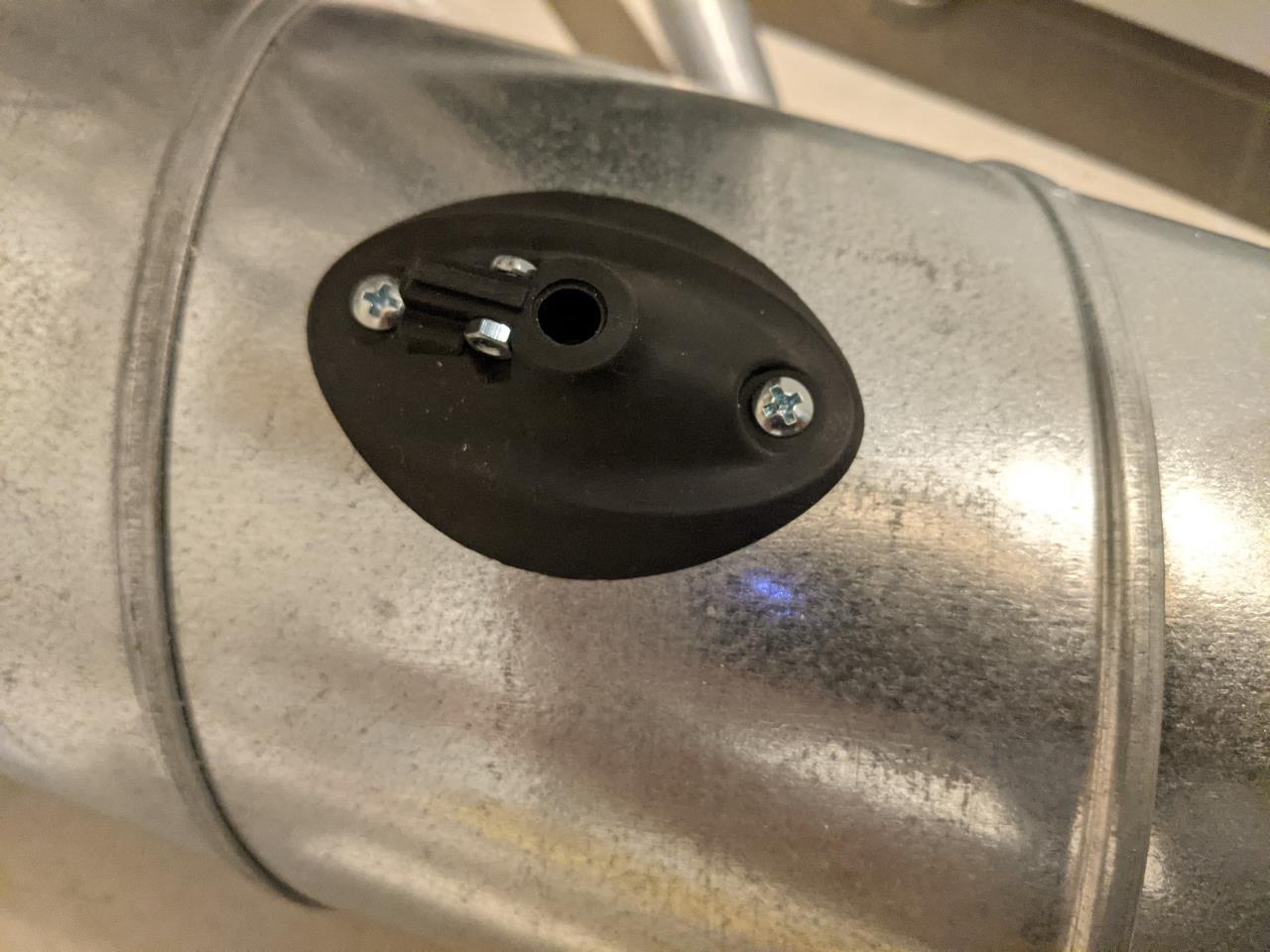

nein, der sitzt eh in der AUL-Leitung. auf dem Bild sind zu sehen: ABL: CO2 (D&W) ABL: Feuchte+Temp. kombisensor (eigene Regelung) ZUL: Temp. (eigene Regelung) |
||
|
||

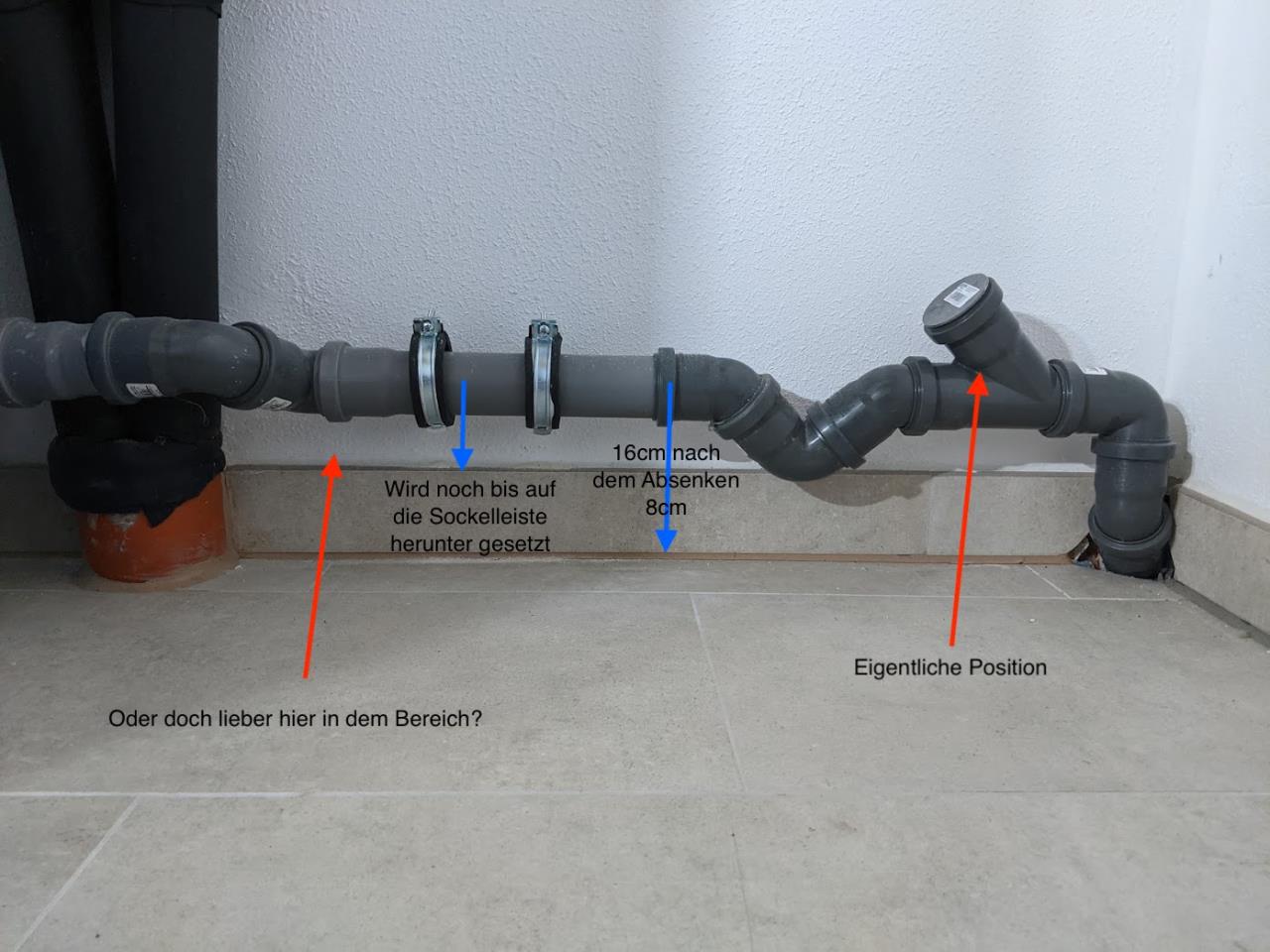

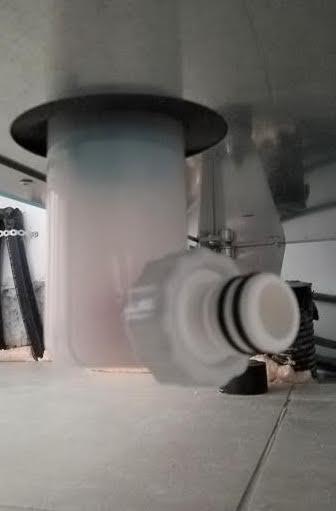

 Hier mal ein Bild der Abwasser Situation. Aktuell wird in dieses Abwasser Rohr das tropfende Warmwasser (Überdruck durch WW WW [Warmwasser]) abgeführt. In das Rohr tropf also täglich Wasser. Vom Installateur wäre die Position rechts vorgesehen gewesen. (noch zur KWL KWL [Kontrollierte Wohnraumlüftung] gedreht) Vom Installateur stammt auch dieser Sifon aus DN50 Bögen. Sollte man lieber mit der KWL KWL [Kontrollierte Wohnraumlüftung] links vom Sifon anschließen? Rechts wird man nie mehr zur Wartung hinkommen. (die KWL KWL [Kontrollierte Wohnraumlüftung] steht die minimal erlaubten 6cm von der Wand weg rechts) Aktuell vorgesehener Aufbau. KWL -> Sifon (Trockensifon) von @leitwolf -> 3/4 Zoll Schlauch -> Schlauchnippel -> Abwasserrohr Durch die Höhenverhältnisse kriegen wir einfach nicht mehr unter. (ich wüsste hier nicht wie ich auch nur annähernd den Schlauch eintropfen lassen könnte) Hier noch ein Bild vom @leitwolf Sifon:  Es steht laut Wolfgang ca 9-10cm vom Bodenblech der Stratos aus gesehen nach unten heraus. Es bleiben also bei dem Stand auf Füßen (15cm) noch 5cm an Platz übrig. Mit dem Abwasser komme ich maximal auf 8cm herunter. Ich muss also zwingend mit dem Schlauch bergauf. Ich würde mich freuen, wenn ich mir korrigieren bzw verbessern könntet. |
||
|
||
|
macht ja nix. |
||
|
||
|
Auch zum eintropfen würde es nichts ausmachen? Meine laifenhafte Vorstellung wäre dann folgende: Stratos (15cm ü. Boden) -> Trockensifon (5cm ü. Boden) -> Schlauch -> AKS1Z (obere Kante 10cm ü. Boden) -> Abwasser mitte Rohr (8cm ü. Boden) |
||
|
||
|
Sollte passen, aber wieso drehst du nicht einfach den allerersten 45grd Bogen so, dass er ganz flach übern Boden vom Kanalanschluss weggeht?! Dann sparst du doch nochmal Höhe. Oder hast du das ohnehin vor? |
||
|
||
|
Genau das habe ich vor. Das muss ich eh machen wenn ich weiter nach unten will. Ich komme eh nur so weit nach unten bis der Bögen Sifon auf dem Boden steht. Aber dann würde ich es so wie oben beschrieben ist umsetzen. Ich bestelle gleich mal noch den AKS1Z. Falls es weitere Einwände gibt immer her damit. Ich habe ich mir halt gedacht ob es sich hier dann nicht um drei Sifons handelt die aufeinander folgen. Der Schlauch ist ja auch wie ein Sifon. (aber hier totales Halbwissen) |
||
|
||
|
das macht ja im Prinzip nichts. du solltest den Schlauch aber zumindest ohne durchhängen nach oben ziehen, dann bildet sich dort auch keine Luftblase, was wieder zum Gluckern führen könnte. Wasser rinnt auch bergauf, keine Sorge 😉 |
||
|
||
|
@Pedaaa Müsste dann überhaupt zwingen das Abwasser nach unten gesetzt werden? Was wären die Nachteile wenn man es so lässt wie es jetzt ist und trotzdem ohne durchhängen nach oben geht? |
||
|
||
|
wenn du alle Teile einmal hast, siehst du doch eh am Besten wie es passt und was wieviel Platz braucht. Dann ergibt sich das glaub ich eh sehr schnell von selbst, ob notwendig oder nicht |
||
|
||

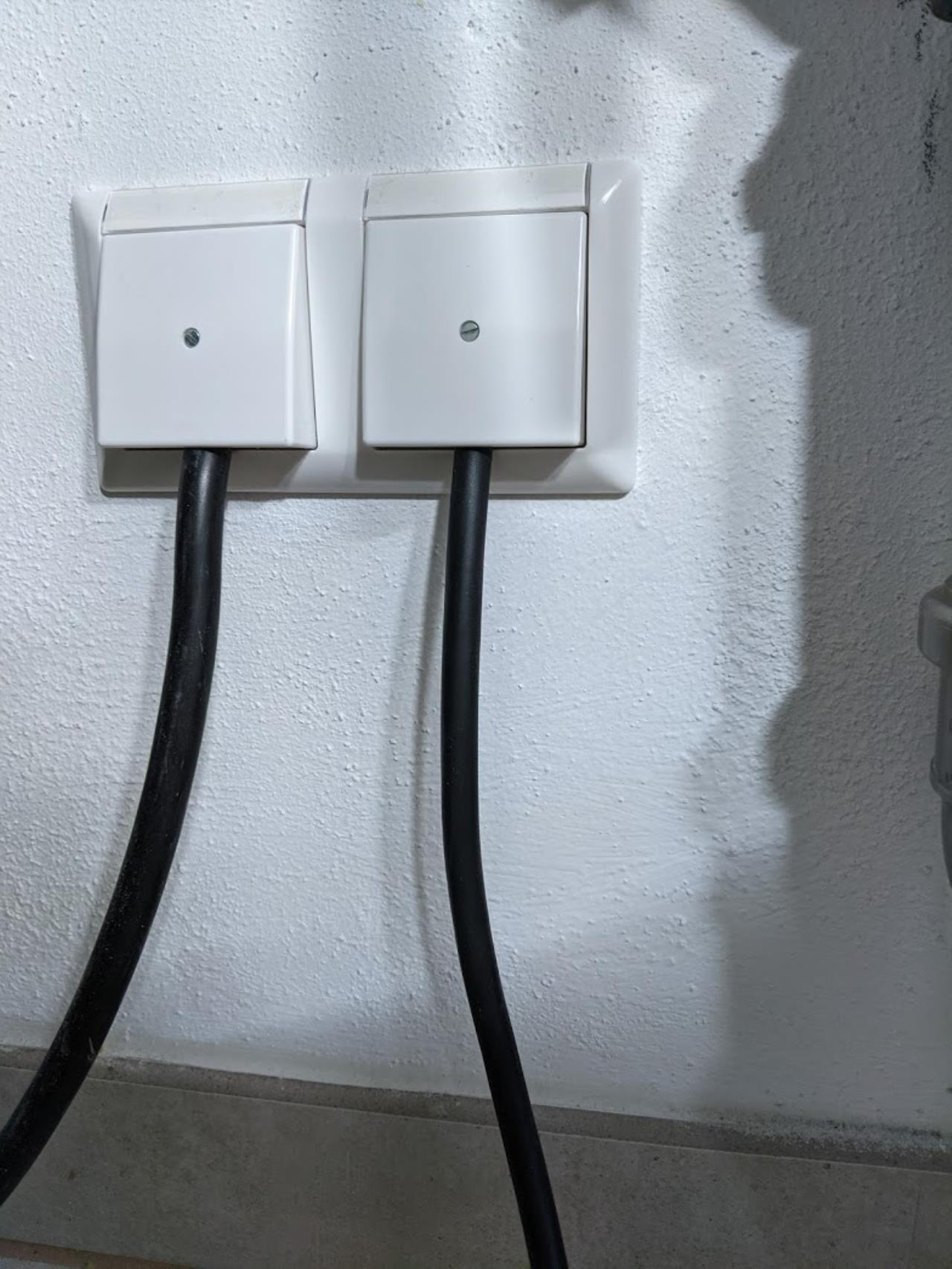

 Die KWL KWL [Kontrollierte Wohnraumlüftung] hat nun auch einen Festanschluss bekommen. (am eigenen Kreis und Zwischenzähler hing sie vorher schon) Danke an @KD2020 für die Hinweise im anderen Thread. (https://www.energiesparhaus.at/forum-drexel-und-weiss-aerosilent-stratos-an-schuko-stecker-moeglich/58801) |
||
|
||
|
Warum wurden in den Zuluft- und Abluftkanälen unterschiedliche Schalldämpfer verbaut, bzw welche Produkte wurden eingesetzt? |
||
|
||
|
Die Zuluftschalldämpfer (eckig) sind mineralfaserfreie Eigenerzeugnisse mit 60cm Länge, die deutlich besser dämpfen, als gleichlange Aluflex-Schalldämpfer. Für die Abluft wurden konventionelle Aluflexschalldämpfer (1m Länge) verwendet. |
||
|
||
|
Danke für die Antwort. Wie schaffen deine Schalldämpfer diese gute Dämpfung? Verwendest du dafür Basotect Schaumstoff? Braucht es bei den Schalldämpfern eine Revisionsöffnung in der Deckenabschalung? Wenn ich die Werte der eckigen Pichler Produkte mit den Werten deiner Produkte vergleiche haben deine 60cm Dämpfer bessere Werte wie die 100cm Produkte von Pichler. Wie geht das? Der Druckverlust ist auch in etwa gleich. Warum weisen deine eckigen Eigenbaudämpfer in Dual- bzw. Trioausführung, gegenüber der Singelausführung, eine bessere Schalldämpfung auf? |
||
|
||
|
Der Schaumstoff ist ein hochwertiger, feinporiger Akustikschaumstoff auf PU Basis, Basotect wäre mechanisch zu empfindlich. Die Doppel- und Tripleschalldämpfer sind deswegen besser, da die einzelnen Akustikpackungen nur durch eine luftdichte Schicht getrennt sind und so die meisten Frequenzen durch die dickere Dämmpackung besser gedämpft werden, als beim Single-Schalldämpfer. Alle Schalldämpfer sind entweder direkt an der Combi-Box mit Revisionstür angeordnet, oder kurz vor dem Raumdurchlass. Dadurch können praktisch alle Schalldämpfer im Bedarfsfall leicht von Hand mit Staubsauger gereinigt werden. |
||
|
||
|
Von welcher Lebensdauer gehst du für den Akustikschaumstoff aus? Nachdem Mehrfachschalldämpfer bessere Dämpfungswerte aufweisen würde ich diese bevorzugen und unterhalb eine Revisionsöffnung vorsehen. Werden die Schalldämpfer von dir auf Bestellung produziert oder sind das Lagerartikel? |
||
|
||
|
Der Akustikschaumstoff wird zur Dämmung von Fahrzeugkabinen, Tonstudios, Akustikdecken, etc. verwendet und sollte bei nicht kondensierender Luft mindestens 40-50 Jahre halten. So jedenfalls hat mir das ein Mitarbeiter von Eurofoam mitgeteilt. Schalldämpfer werden zur Zeit auf Bestellung innerhalb einer Woche produziert. Die Lieferzeit ist natürlich stückzahlabhängig. Soviel kann ich verraten, wir stellen im Laufe des nächsten Jahres auf ein leicht geändertes Verteilsystem um, das noch flexibler für die Planung bei engen Platzverhältnissen ist, bei gleicher oder besserer akustischer Performance. Die Eigenbau-Schalldämpfer werden wir auslaufen lassen. Insgesamt werden dadurch unsere Anlagen noch etwas kostengünstiger. |
||
|
||

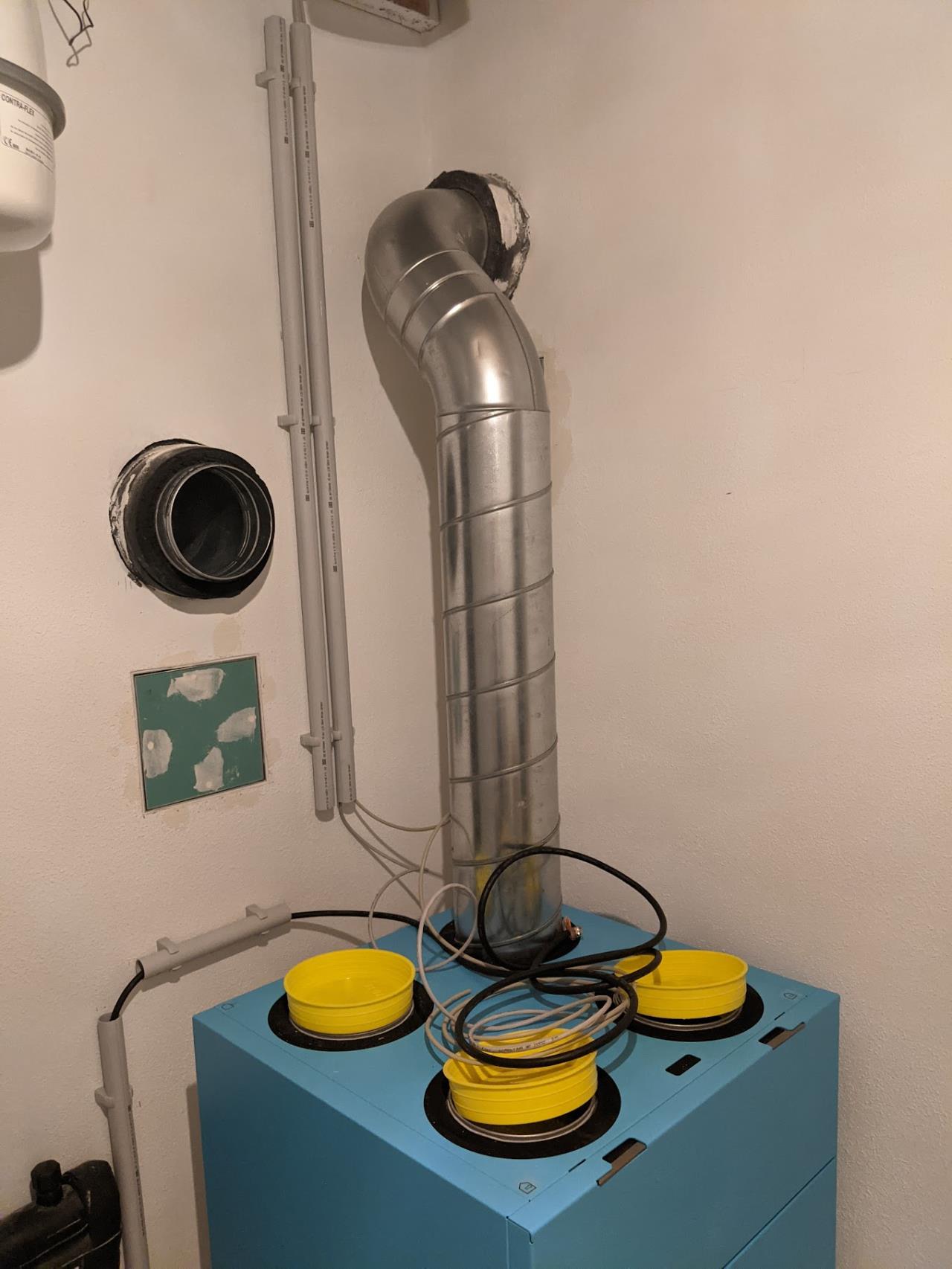

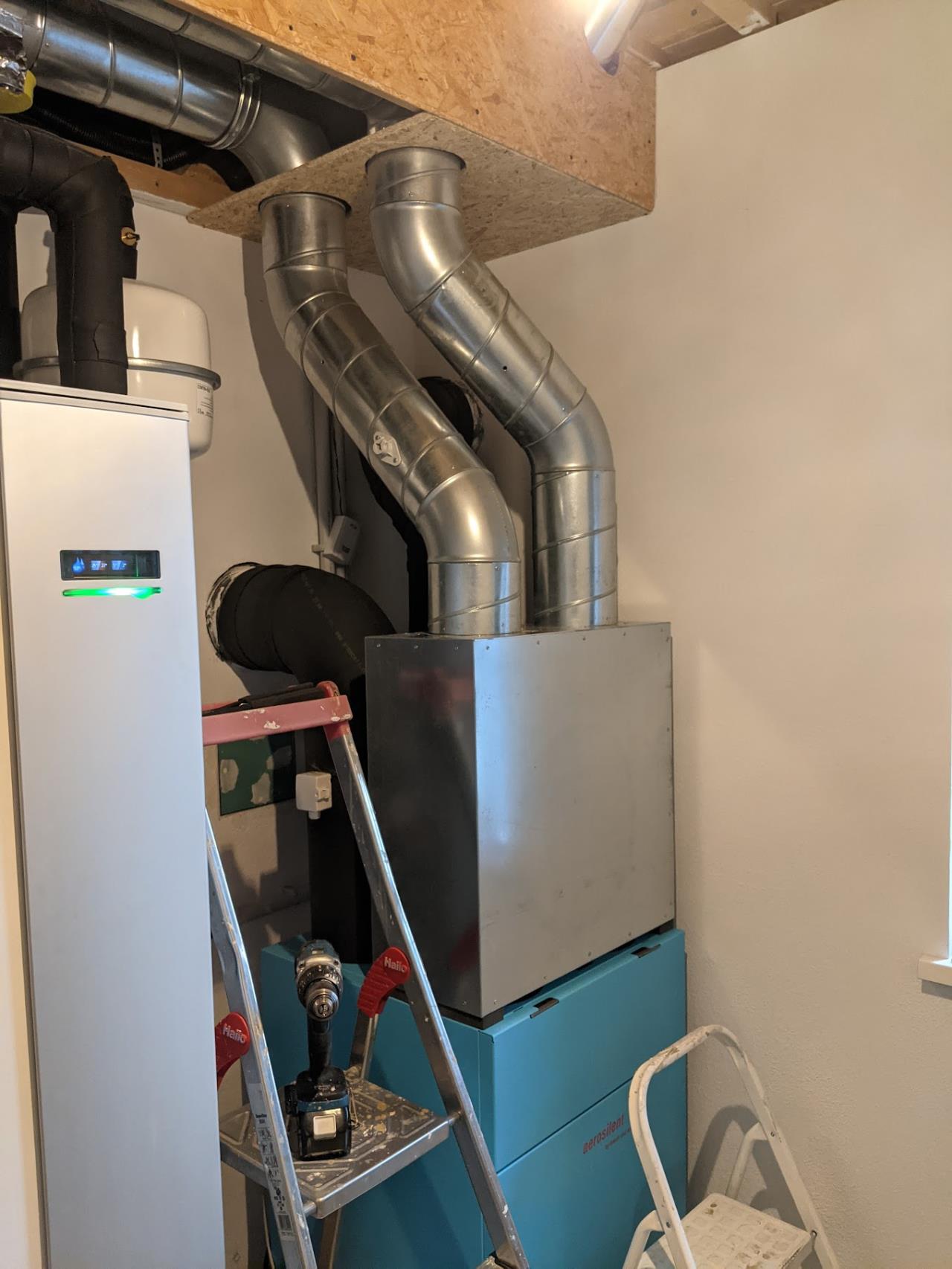

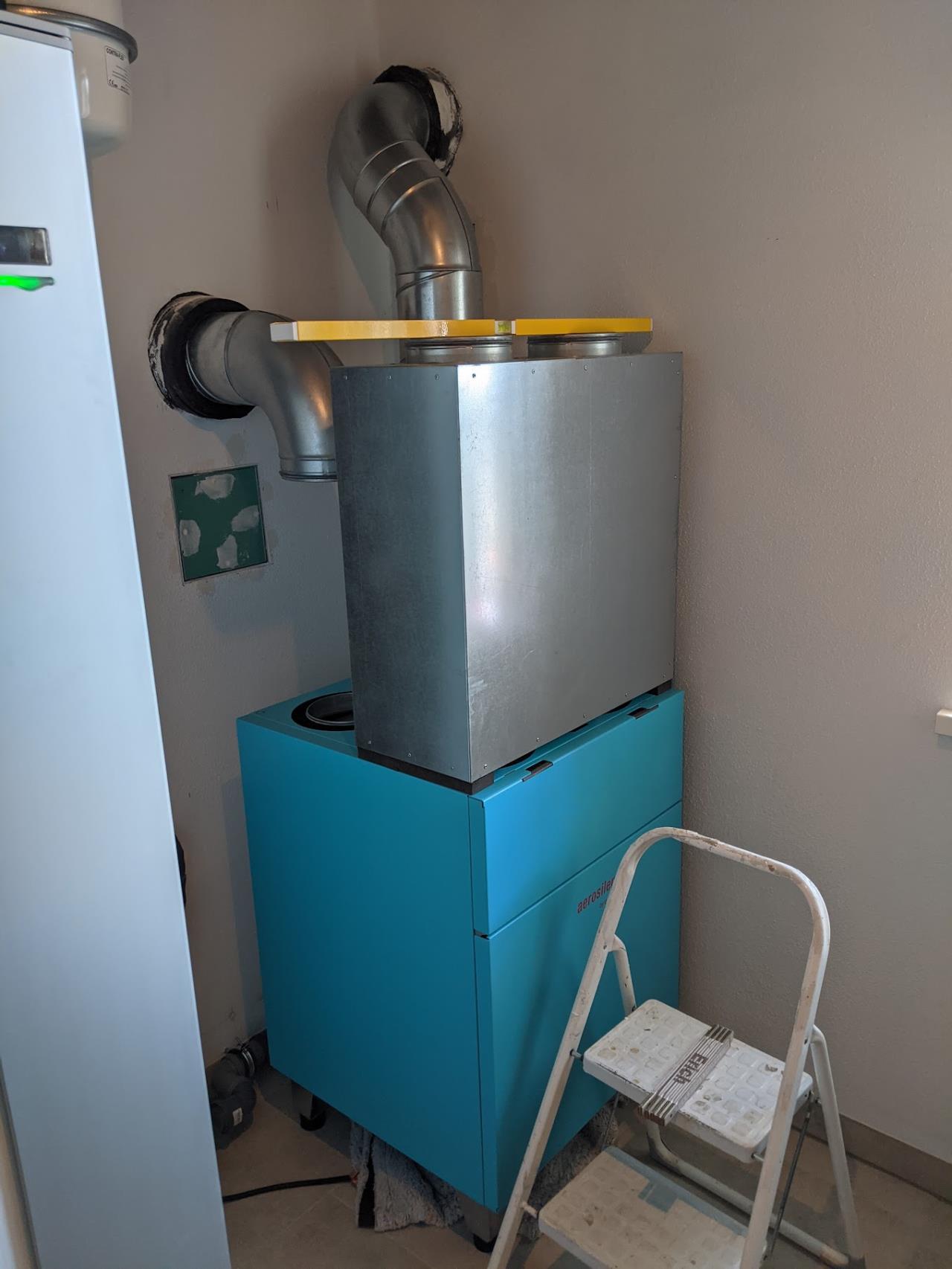

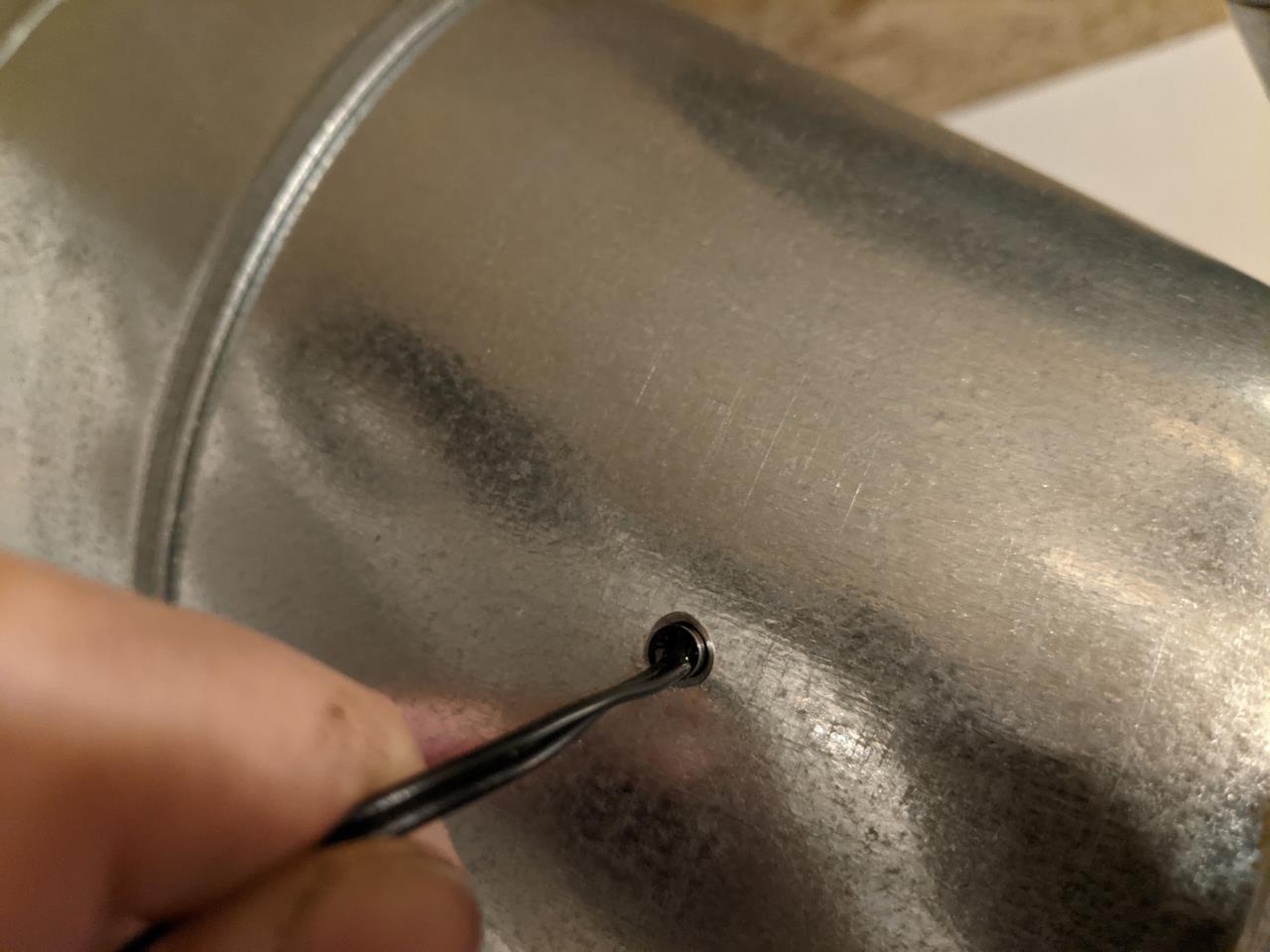

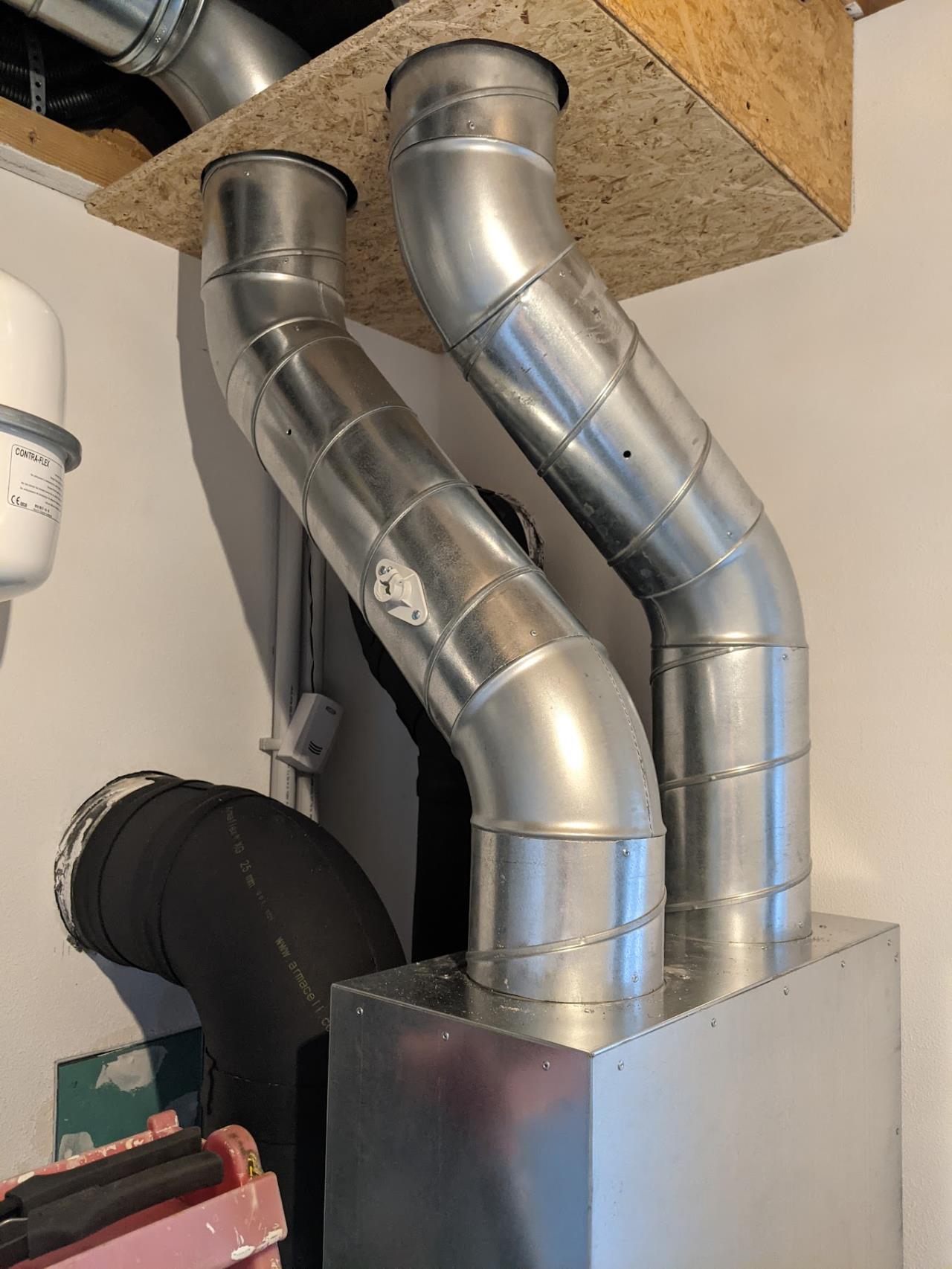

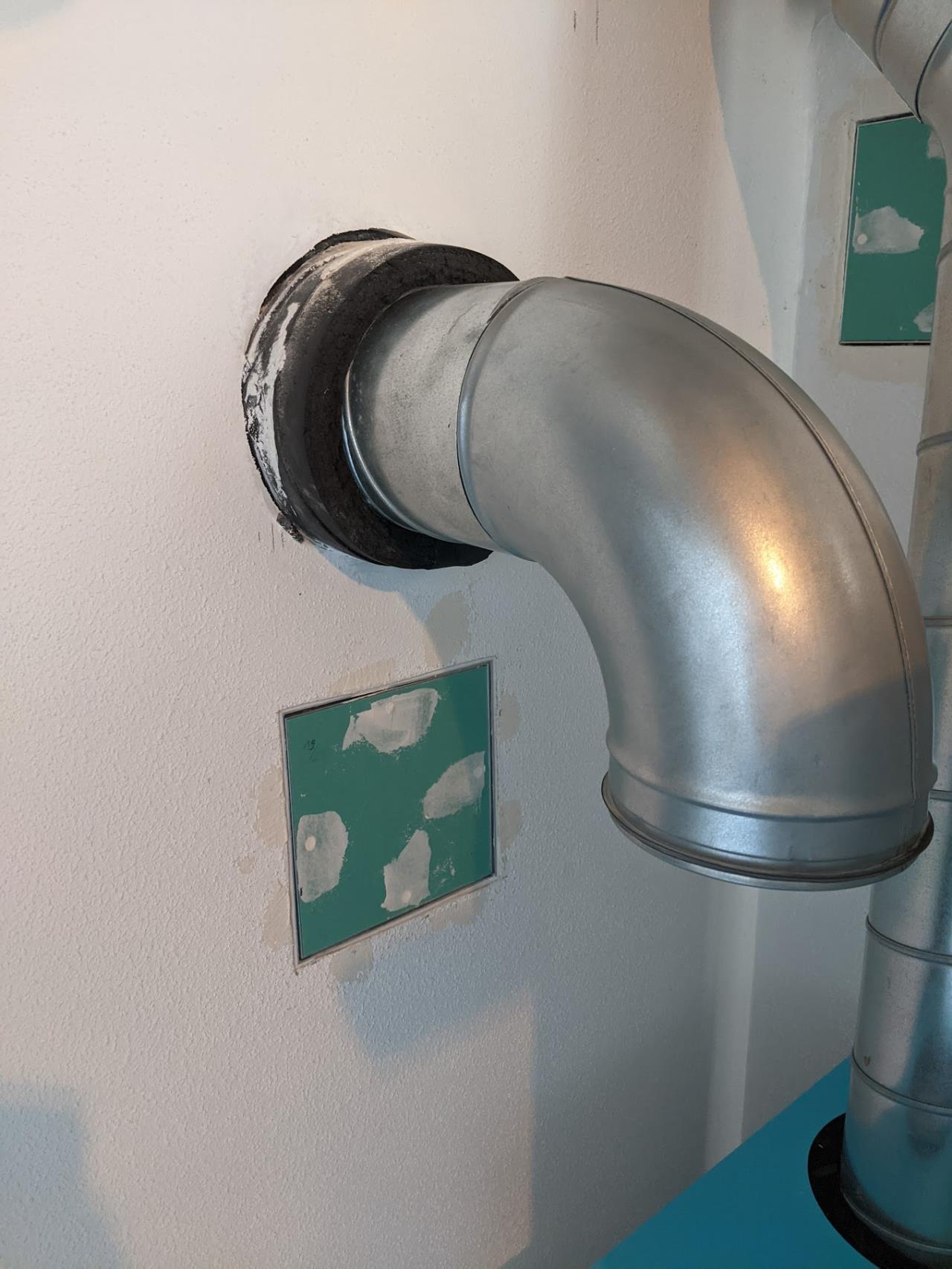

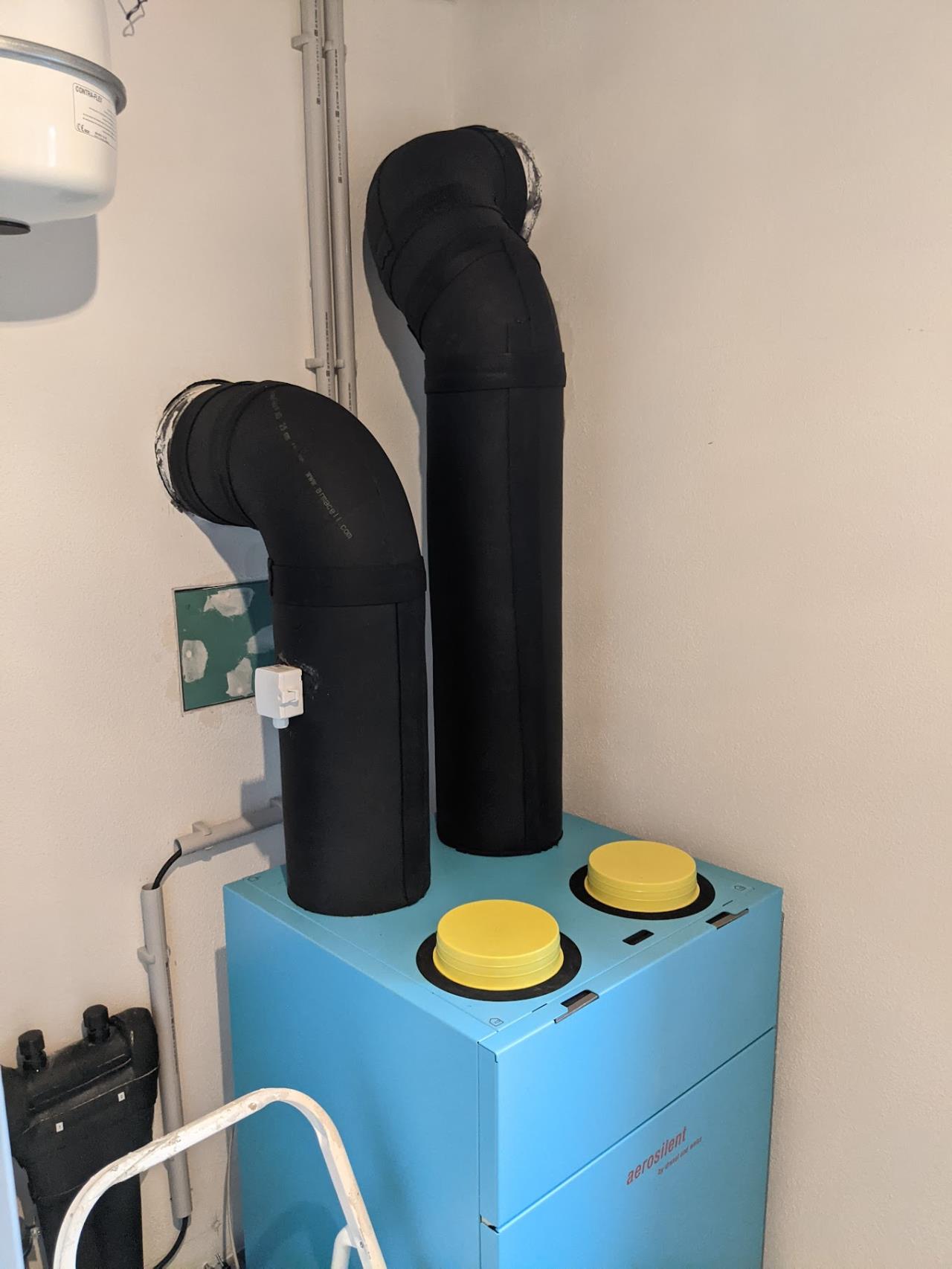

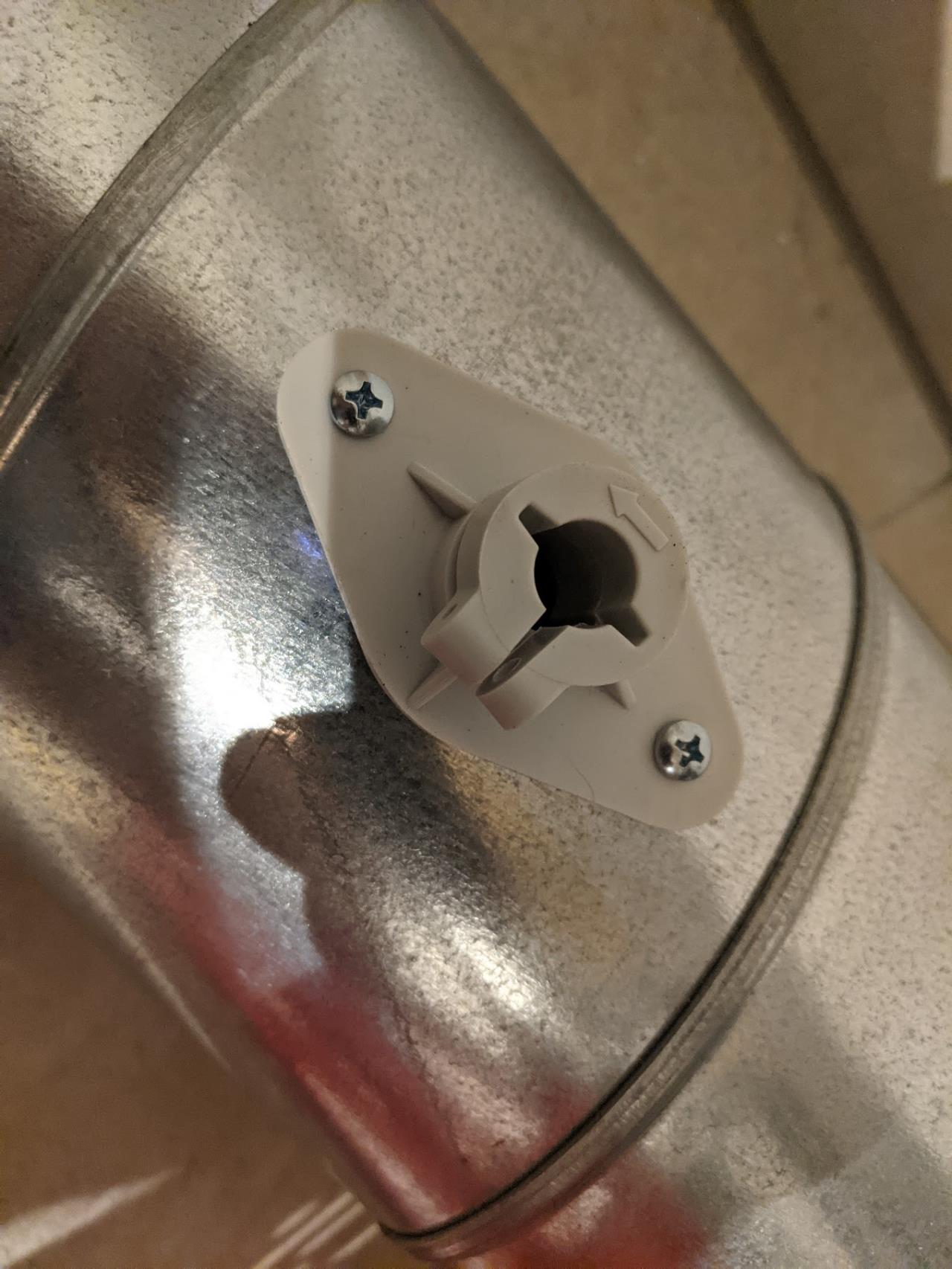

So was lange wehrt wird endlich gut. Fragt nicht, aber nun steht die Lüftungsanlage.          Ich habe einmal ein paar Fotos während der Aufstellung gemacht. Wir sind schon weiter, aber die nächsten Fotos kommen noch. Danke an alle hier die schon immer wieder berichtet haben von Ihrer Installation. Es hat sehr geholfen, die ganzen Kniffe schon vorher zu kennen. In der Abluft sitzt nun auch ein Temperatur Sensor für die F1255-6 um einen IT Einfluss mitnehmen zu können. (Danke an @JanRi für den Sensor Link) Abwasseranschluss war kein Problem, wir konnten ihn noch entsprechend tiefer setzen. Achja Wartungsöffnungen bzw. ein zweiter Hosenträger sitzt nun auch unter dem Frisch und Fortluft Auslass. (Holzhaus und Feuchtigkeit sind kein Spaß und ich wollte eine Möglichkeit in die Installationsebene rund um die Einlässe von draußen fühlen zu können 😁) Danke auch nochmal explizit an @leitwolf für das geduldige beantworten von Fragen und extra zusenden von Sifon, Armaflex Bögen etc.. Speziell die Armaflex Bögen sind schon eine riesen Erleichterung. Kleber drauf, um den Bogen legen und es passt perfekt. Einfach Klasse! PS: Ich weiß dass noch ein paar Armaflex Stöße abgeklebt werden müssen, aber das Band ist ausgegangn, dass hole ich noch nach. 😬 |
