@schwedenbombe - Ned gleich verzweifeln
Ich hab auch kein separates MAG, bei mir ists in der Gastherme drinnen. Ich würd an deiner Stelle den Installateur aber schon fragen, warum er bei dir die ganzen Restln vom Röhrlzeugs eingebaut hat. Das soll er nochmal neu machen, einheitlich...und dann auch gleich die Isolierung draufmachen...sonst heizt ungewollt den Technikraum. |
||
|
||
|
bin da kein experte, aber meines wissens muß ein ausdehungsgefäß 10% des wasserinhaltes des gesamten systems haben.
also insofern können schon beide experten recht haben. so ein mag kannst du auch nicht übersehen, das hat die größe von 20l bis zu deutlich jenseits der 100l bei pufferanlagen. zum ev integrierten mag; ruf deinen thermenhersteller an, in 1 minute weißt du bescheid, wenn es nicht sowieso in der installationsalnelitung steht. unabhängig von der dimensionierungsthmatik funktioniert der druckausgleich bei dir einfach nicht. ich hab oben eh schon die fragen dazu gestellt: - kein entlüften sämtlicher ventile? - kein prüfen des vordrucks im ausgleichsgefäß in der therme? zum materialmix, schick doch ein foto davon an die installateursinnung, da gibt es sicher einen sachverständigen... hier zum materialmix und zur fließregel... http://www.ikz.de/ikz-praxis-archiv/p0106/010608.php du hast die 'silberenen' c-stahlleitungen (verzinkt) und die schwarzen stahleitungen als unedles material und kupfer und das messingfarbene rotguß als edle materialien verbaut. http://www.bosy-online.de/Korrosion.htm#Elektrochemische%20Korrosion |
||
|
||
|
Aufheizprogramm / Druckanstieg VL VL [Vorlauf] & RL - Auch das Teil wird - in der Regel - nicht "erraten oder geschätzt" sondern berechnet. Und der Fülldruck ergibt sich - im kalten Zustand - aus Höhe Boden Heizraum bis OK-Boden oberstes Geschoss plus 0,5 bar.

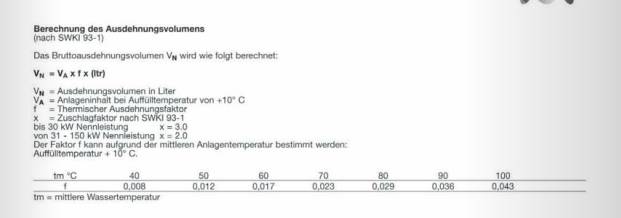

Die Formel für das Gefäss ist:  $$
Gruss HDE |
||
|
||
|
Das kann sich aber irgendwo in der Gastherme "verstecken". Bei mir hats 16,5 Liter und ich hätts auch ned auf Anhieb gefunden...die wenigsten schrauben mal die Therme auf und schauen, wass da alles so eingebaut ist
@Schwedenbombe: das sollte aber in der Bedienungsanleitung der Therme auch drinnen stehen. Und in der Heizlastberechnung hast auch die Füllmenge...bei mir sinds ca. 140 l (FBH für 190 m2). |
||
|
||
|
Aufheizprogramm / Druckanstieg VL VL [Vorlauf] & RL - Damit da keine Verwirrungen aufkommen. Es kommt nicht nur auf die Grösse des Gefässes an, sondern auf die "Aufnahmefähigkeit" im Betriebszustand. Mal ein Rechenbeispiel mit Anlageinhalt 140L.

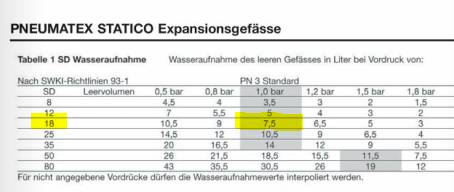

Vn = 140 x 0.012 x 3 (Anlageinhalt x f bei mittlerer Anlagetemperatur x Zuschlagfaktor) Das ergibt ein Ausdehnungsvolumen von 5.1 L und ein Ex-Gefäss (Beispiel Pneumatex) vom Typ SD 18.
Muss man auf den Tabellen aller Hersteller herauslesen. Gruss HDE |
||
|
||
|
ja, darum meine mehrfache nachfrage nach dem tarierdruck und ob der geprüft wurde ... ;-(
nach bisherigem infostand schauts ja aus als ob der inst nach einem druckanstieg um 1 bar (!) bloß wasser abgelassen hätte (also nicht er persönlich...) |
||
|
||
|
Ich war leider nicht persönlich dabei, aber lt. meinem Stand / Auskunft Installateur, hat er Wasser abgelassen... (also nicht er persönlich hoffentlich wie dyarne schon sagte )
Habe ihn, als er Vorort war, extra telefonisch darauf hingewiesen, wo bzw. ob er die Anlage entlüftet hätte usw. Also die Punkte wie dyarne sie beschrieben hat. Darauf dann eben die Antwort mit automatisch entlüften. Ob er den Druck etc. überprüft hat kann ich leider nicht sagen. Er meinte er hat beim Befüllen absichtlich etwas zu viel Druck/Wasser? eingefüllt und das er hat jetzt wieder rausgenommen. (so habe ich seine Erklärung verstanden) Die Therme hat lt. Herstellerangaben einen integrierten 10 l MAG. Die Füllmenge lt. Heizlastberechnung finde ich leider nicht. Mittlerweile senkt das Aufheizprogramm wieder die VL VL [Vorlauf] Temperatur ab und liegt heute bei 35-30 Grad. Der Barometer zeigt jetzt auch eine kleine Veränderug und steht bei 2 bar (2,1 bar vormals nach Heizieingriff). Heute kommt der Sachverständige. Bin schon gespannt was der dazu sagt. Bezgl. Materialmix: nur zur Sicherheit, sofern das nicht ersichtlich ist oder übersehen wurde. Auf dem Foto sind Heizung, Trink- Warmwasser Vorrohrung zu sehen. Also nicht ausschließlich Heizungsanlage. Rechts im Eck kommt noch der WW WW [Warmwasser] Speicher. Dieser fehlt noch. |
||
|
||
|
so hier mal das update das der sachverständige bei besichtigung dazu gesagt hat:
im wesentlichen ist die ausführung in ordnung. der materialmix ist vorhanden und wäre natürlich besser zu vermeiden, wenngleich wasser und heizung getrennt ist. die komponenten sind an und für sich hochwertig. aus seiner sicht ist diese verbauung nicht aussergewöhnlich (schlecht)und aktuell auch gängige praxis. beim wasser ist ein stück "materialbruch". das sollen wir anmerken wenn das ww speicher aufgestellt wird. bezgl. MAG: hier ist aus seiner sicht beim befüllen der anlage der fehler passiert, da die anlage schon überfüllt wurde. hier hätte die füllmenge auf basis der "betriebstemperatur" erfolgen müssen und nicht jener im kalten zustand. daher hat der heizi das wasser abgelassen. für unsere auslegung ist das mag im gerät ausreichend. was wir also reklamieren sollen: das eine verbindungsstück beim wasserkreislauf dämmung der wasserrohre (kalt- wegen kondens und warm wegen wärmeverlust) Generell meinte er die Anlage sei durchaus in Ordnung. Da hat er mit ganz anderen Anlagen als Sachverständiger zu tun. Naja sagen wir so, ist beruhigend zu hören. Noch mal nehmen würde ich den Installateur wohl trotzdem nicht mehr |
