Wandmontage Paneele liegend

Hallo!

Hat schon jemand Module liegend an der Wand montiert?

Falls ja mit welchem System?

Ziegelwand verputzt

es sollen

1x2
1x3
1x5 Module liegend nebeneinander montiert werden.

Vielen dank

VWG40

15.7.2022 (#22)

VWG40

2.5.2023 (#23)

VWG40

2.5.2023 (#26)

VWG40

4.5.2023 (#28)

VWG40

5.5.2023 (#30)

< 1 2

Beitrag schreiben oder Werbung ausblenden?
Einloggen
Kostenlos registrieren [Mehr Infos]

Nächstes Thema: Kostal oder Fronius WR

score 1 · Answer 1 · 2022-07-15T08:49:23Z

..
Solarbuddys schrieb:

Ah okay danke fuer die Info aber das ist die normale Speedrail-Schiene, das verwenden wir immer fuer Trapezbleche

Haett gern mal das Einlegesystem Live gesehen wobei wirs im Kopf nicht sehen dass zu verbauen, weil du nie ein Modul tauschen kannst - in 1em Jahr is die Modulgroesse anders 😂 Dann viel Spass mit nem starren System (Einlegesystem, Dachintegriert, eher Nein Danke)

Aber nachdem ja Module 25Jahre "Garantie" haben wurd ja nie was kaputt 😉😉

Aso, gibts da noch was "besseres" von K2 ? Ist das dann für dachintegrierte Montage ?

Wobei - ein Panel irgendwann problemlos tauschen zu können in so einem größeren Verbund ist ja - vom Montagesystem unabhängig - sowieso eher ein feuchter Wunschtraum.
Schon ein paar cm mehr oder weniger beim Ersatzpanel würden bei jedem meiner aktuell verwendeten Montagesysteme (Aerofix, K2, Dachhaken) gröbere Probleme verursachen.

score 1 · Answer 2 · 2022-07-15T19:18:51Z

Wie würdet ihr die Z-Halter bei einem Ziegel befestigen?

Ich hätte an Dübel mit solchen Schrauben gedacht. Pro Modul wären es dann 8 Stück M8x80 Schrauben.

https://www.schraubenking.at/8-x-80mm-Sechskant-Holzschrauben-DIN-571-Edelstahl-A2-P000512

Nur welchen Dübel verwenden?

score 1 · Answer 3 · 2023-05-02T21:45:33Z

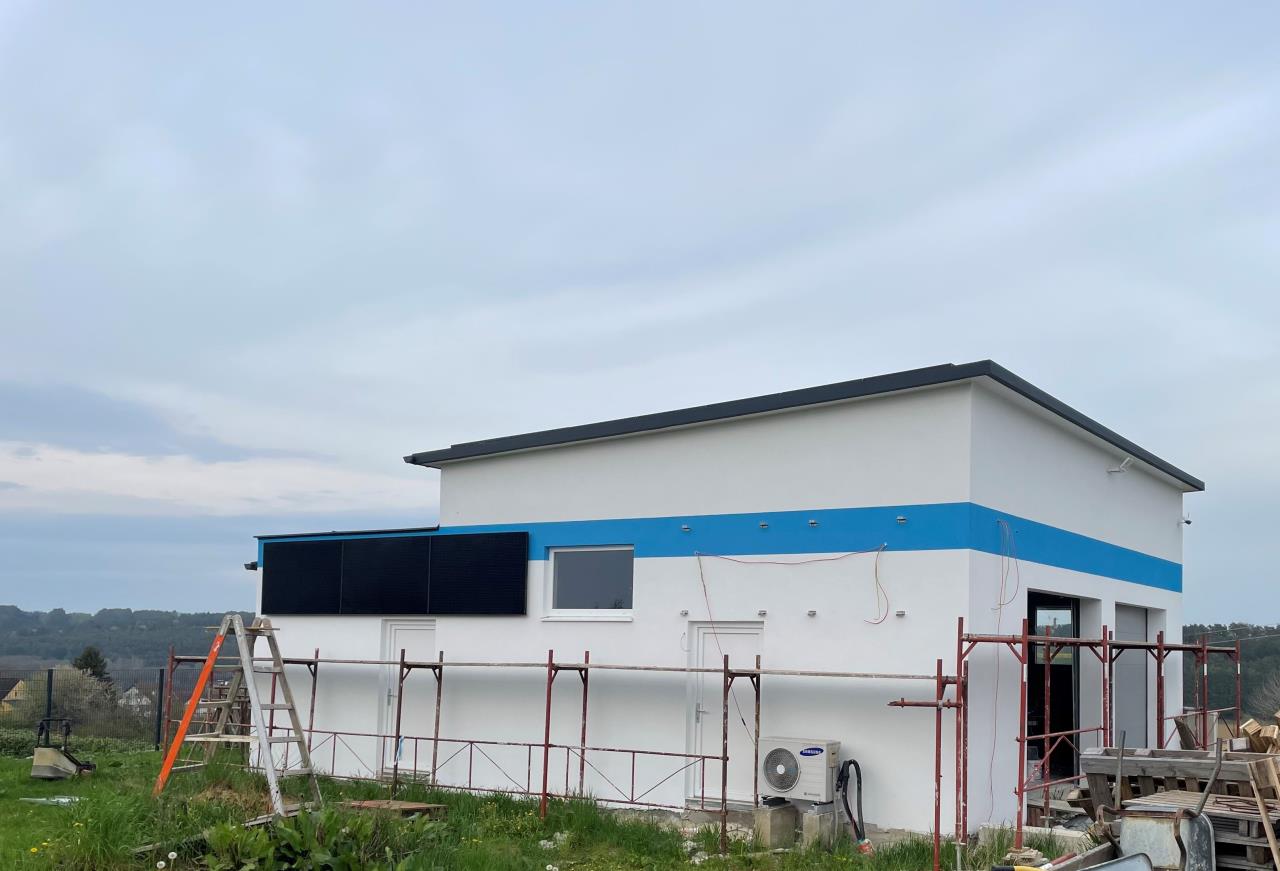

Das Wetter hat mich etwas aufgehalten.

Die ersten 3 Module sind montiert. Sollte dann diese Woche fertig werden.

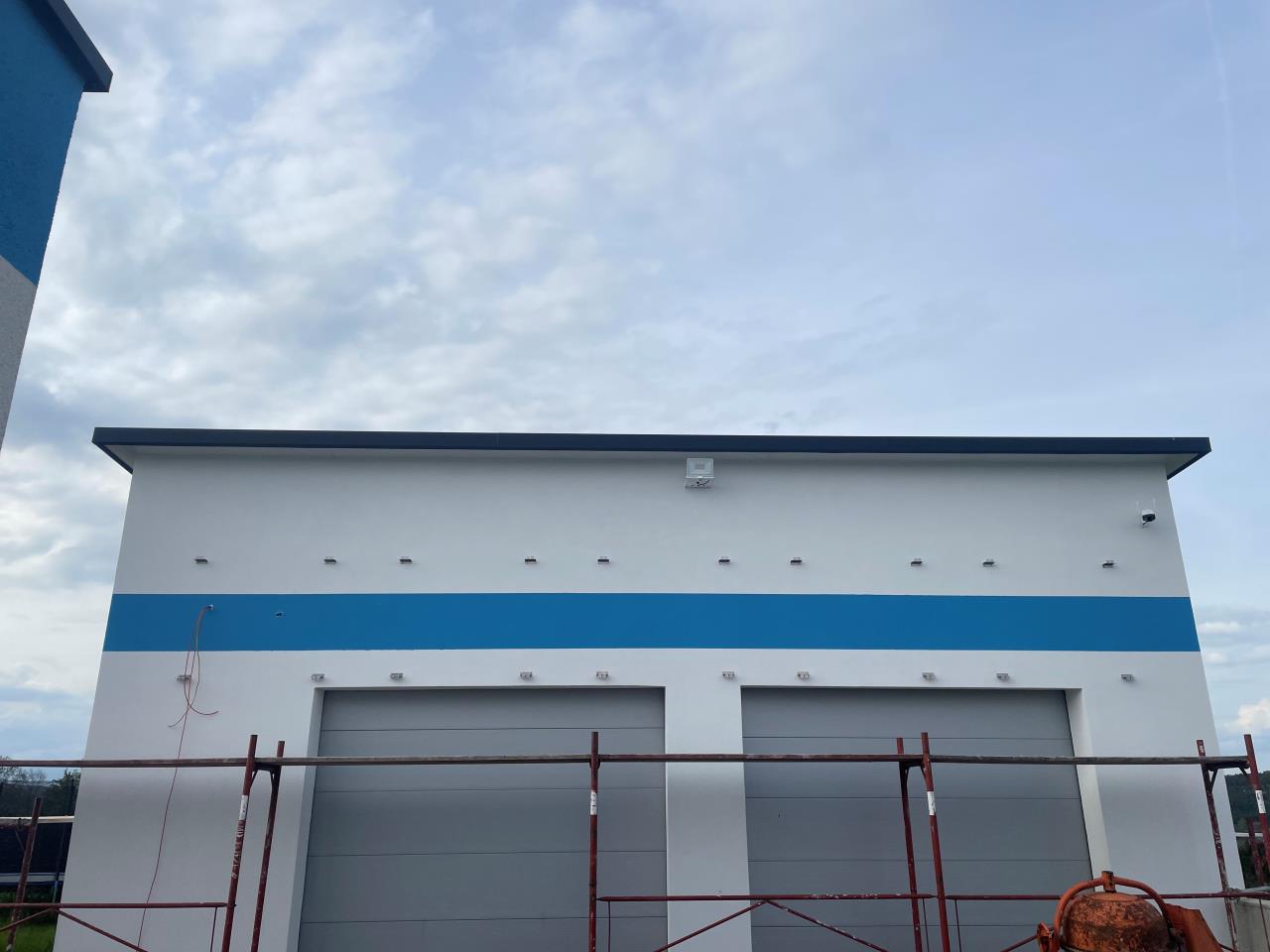

Hier die ersten Fotos.

score 1 · Answer 4 · 2023-05-02T22:02:26Z

Die blaue Hilfslinie zur Modulmontage ist etwas dick geraten, aber ansonsten top! 😉

score 1 · Answer 5 · 2023-05-02T22:04:10Z

..
VWG40 schrieb: Das Wetter hat mich etwas aufgehalten.

stimmt, das war ja seit juli wirklich bescheiden🤣

zeig doch mal bitte die halteplatten (winkel?) im detail.
wollt was ähnliches basteln, nur hochkant.
dachte an eine u-schiene unten und oben dann mit so winkelchen fixieren.

score 1 · Answer 6 · 2023-05-02T23:14:26Z

Sind Z-halter nur aus 2mm Niro und höher.

score 1 · Answer 7 · 2023-05-03T06:31:04Z

hängst du die von oben ein und schraubst am modul fest, oder wird geklemmt?

score 1 · Answer 8 · 2023-05-04T00:11:17Z

Wird mittels M8 Torbandschraube befestigt. Ist zwar Fummelarbeit aber das ist es mir wert.

score 1 · Answer 9 · 2023-05-04T09:51:14Z

ok, danke.
das ist aber wirklich fummelei. brauchste 6 arme für ;)
dafür sieht es nachher extrem sauber aus.

score 2 · Answer 10 · 2023-05-05T18:33:30Z

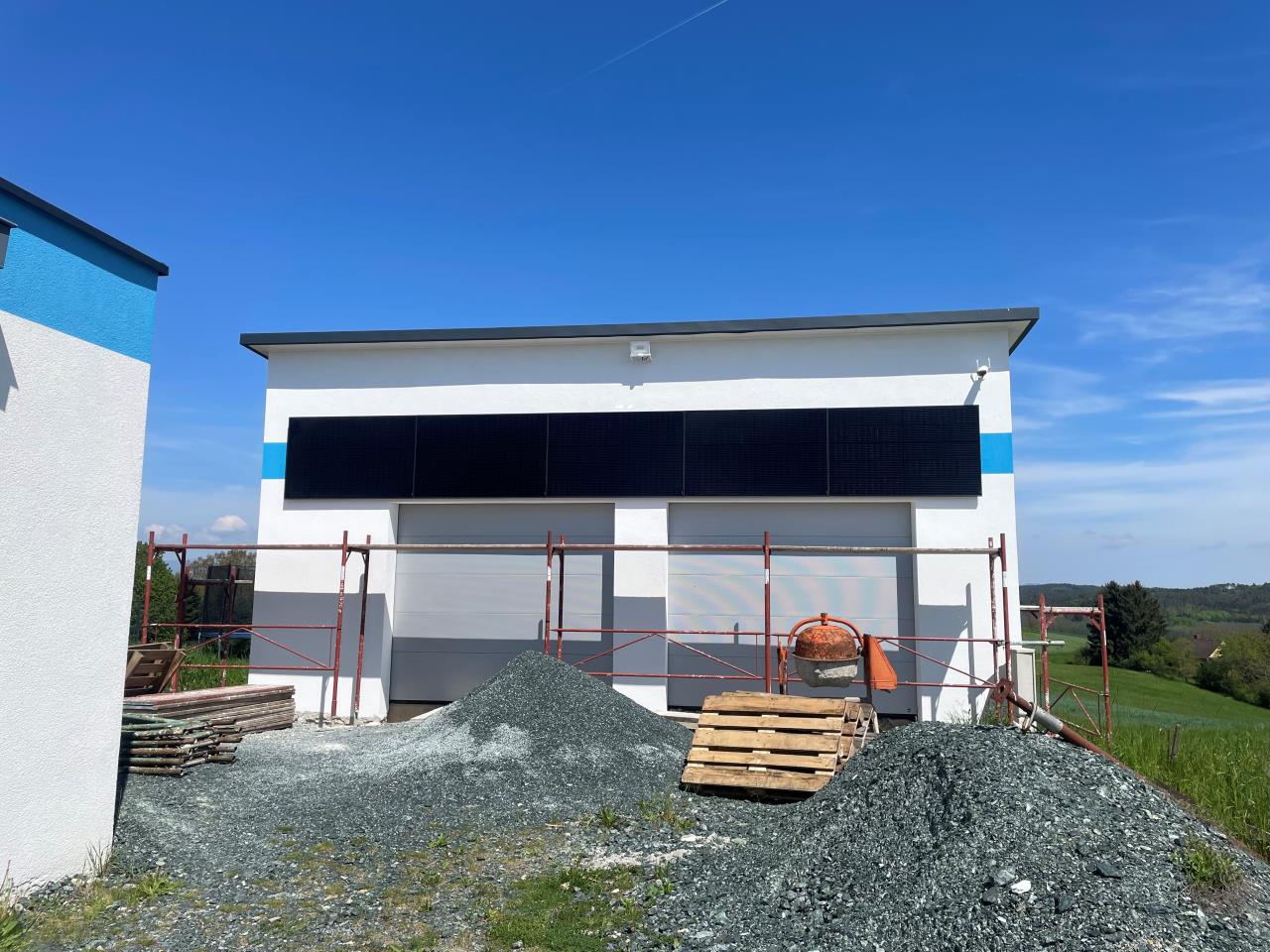

Heute die letzten Module montiert. Ein paar Feinheiten noch dann ist es endlich fertig.
