Was meinst du damit? Je nach Hersteller und Typ sind die Schienen verschieden lang und anders befestigt, da wirst du mit vohandenen Schienen kaum etwas anfangen können! Ein Homeserver (Gira?) gehört in einen 19"-Schrank, es gibt aber von anderen Herstellern ähnliche Geräte in REG-Bauform. Wenn du damit Größe und Ausstattung meinst, es gibt hunderte Varianten, dafür musst du die Herstellerkataloge studieren. Nimm auf jeden Fall einen mit mindestens 25cm Tiefe! Wenn du bestücken und verdrahten meinst, kläre vorher mit deinem Elektriker, ob er das für die Abnahme akzeptiert! Naja, da musst du halt bei den einschlägigen Großhändlern und Versendern anfragen und vergleichen. Gerne genommene Marken sind Schrack und Eaton! Gruß GKap |
||
|
||
|
Edv racks sind für Stromverteilungen nicht zugelassen. Wenn du das meinst. Gute Verteiler ab 175mm tiefe oder AP Schränke mit 250mm gibts bei Era ubd Mehler aber billig is nix was gut ist |
||
|
||

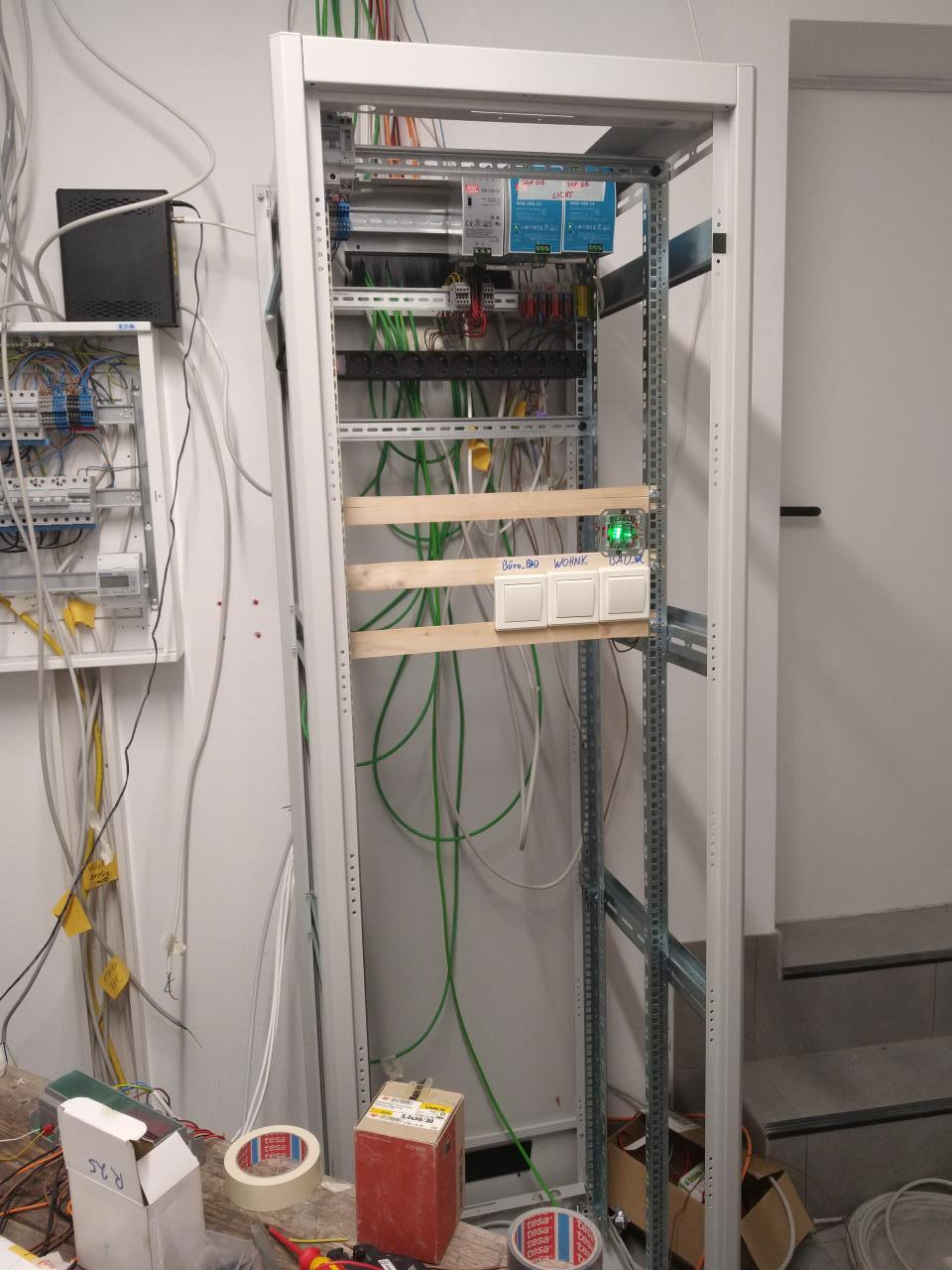

Kurzes Update: Ich konnte einen 'ausgemusterten' Digitus 42U-Schrank (19'' 600x600mm) mit Glastür besorgen.  Ein großer Vorteil der 600mm ist, dass man zwei Ebenen machen kann. Patchfeld und Switch brauchen die gesamte Tiefe um die Kabel angenehm zu montieren. Vieles kann aber in die zweite Reihe verbannt werden. Die Größe ist vielleicht übertrieben, dafür kann ich recht verschwenderisch mit dem Platz umgegehen. Zusätzlich kommen ja auch noch: Homeserver, Mediathek, Sensorik, Freisprechanlage, Modem (leider nicht mit DIN-Rail), Bewässerung, .... . Vielleicht ist er doch noch zu klein. Neu kostest der Schrank ca. 600€ und hat zwei Abstandshalter vormontiert. Deckel und Seitenwände sind einfach zu entfernen. Kabeldurchführungen sind oben und unten. |
||
|
|
||
|
||
|
ist trotzdem nicht zuslässig was du da machst |
||
|
||
|
@uzi10 Die meisten Geräte brauchen 230V für die Versorgung. Wie bekomme ich diese in den Schrank? Der Sicherherungsschrank bleibt daneben für den Hauptanschluss, vorsicherungen, leistungsschutzschalter, usw. Das Rack ist nur für die Haustechnik |
||
|
||
|
Was sagt denn dein Elektrier dazu? Ist das abgesprochen, dass er dafür auch die Abnahme macht? überlegt GKap |
||
|
||
|
Jo das hoff ich auch. Ohne Abnahme des Elektrikers wird's vermutlich tricky mit der Fertigstellungsanzeige |
||
|
||
|
Er nimmt nur den E-Verteiler ab. Eine Sicherung ist ist dem Rack zugewiesen und ein Stromverteiler im Rack installiert. Laut ihm hat die Haustechnik mit all meinen Schnickschnack nichts mit der E-Abnahme zu tun. Die Steckdosen hat er kontrolliert, sowie alle anderen 230V Anschlüsse. Aus der Arbeit kenne ich es auch nicht anders. Eine 230 oder 400V Zuleitung in den Schrank und von dort auf die einzelnen Geräte verteilen. Wüsste auch nicht wie es sonst gehen sollte |
||
|
||
|
Meinst du mit "Sicherung" einen Leitungsschutzschalter? Und was meinst du mit Stromverteiler? Die am Foto sichtbare schwarze Steckdosenleiste? Oder eine Verteilung über Reihenklemmen? Und was geht aus deinem Netzwerkschrank alles wieder raus? Daraus schließe ich, dass z.B. Schaltaktoren für diverse Geräte und Jaousieaktoren im Netzwerkschrank verbaut werden! (Und das alles an einem einzigen Leitungsschutzschalter?) D.h. dann aber auch, dass vom Netzwerkschrank aus Leitungen in die feste verbaute Anlage führen werden! Damit ist der Netzwerkschrank sehr wohl für die Abnahme relevant! Anders wäre es, wenn der Netzwerkschrank nur am Strom angeschlossen ist und es (ausser Datenleitungen) keine ausgehenden Stromleitungen gibt! Dann wird es dem Elektriner nicht interessieren, was in dem Schrank ist! Gruß GKap |
||
|
||
|
Gemeint ist natürlich ein Leistungsschutzschalter. In Summe sollten alle Verbraucher nicht mehr als 1.5KW brauchen. In den oberen zwei Reihen ist alles verbaut, dass 230V als Versorgung benötigt und keinen Stecker hat. Diese werden über Durchgangsklemmen versorgt. Die Steckerleiste ist für fixe Geräte (z.B. Modem). Geplant sind auch ein Fachboden und Blindabdeckungen um die zwei Kreise zu trennen. Beleuchtung, Jalousie, Alarm, Netzwerk, TV, Bus, Lüftung geht aus dem Schrank wieder hinaus. Mir war nicht bewusst, dass auch Bus und Kleinspannungen zur Abnahme des Hausstrom gehören und Aufgabe des Elektrikers sind. |
||
|
||
|

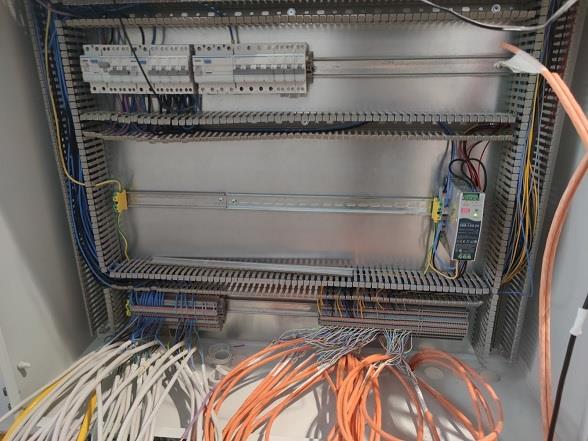

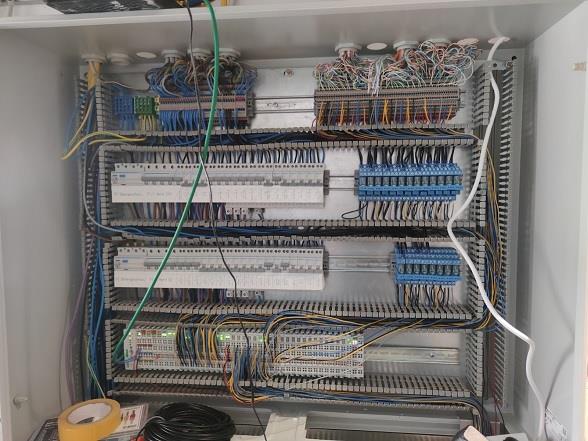

Ich habe bei mir zwei NSYS3D81030P von Schneider Electrik verbaut. https://www.se.com/at/de/product-range/2536-spacial-s3d/?filter=business-1-automatisierungs--und-steuerungstechnik&parent-subcategory-id=88376 Diese haben auch genug Tiefe für meine SPS bzw. der Hutschienennetzteile von Meanwell. Hier ein paar Fotos von der Erstellungsphase der Installation.   Die zwei Meanwell sind aber sicher keine Kleinspannung. |
||
|
||
|
Das könnte sich mit 1,5 kW schon ausgehen, aber hängt das wirklich alles an einem einzigen Leitungsschutzschalter?? (Ohne "s" in der Mitte, der Schalter schützt die Leitung, nicht die Leistung!) Für die Beleuchtung hat man im EFH heute mindestens 3 oder 4 LS, Jalousie 1 oder 2 LS, Alarmanlage 1 LS, Lüftung 1 LS, für den Rest im Netzwerkschrank reicht 1 LS. Und für all das hast du nur einen einzigen LS? Also entweder habe ich dein Konzept noch nicht verstanden oder das ist großer Murks! überlegt GKap |
||
|
||
|
Also da muss ich Gkap vollstens recht geben. Ich hätt auch min so viele automaten. Weil wenn ma mehr als 8-10 jalousien auf eine tut, dann fällt er bei schnellen Schritt oder Umkehrbetrieb. Und Licht gehört doch ein bisschen verteilt, sonst ist gleich alles aus. Und knx, lüftung, edv usw sowie extra. |
||
|
||
|
Ich werde meinen Aufbau in einem neuen Thread aufzeichen. Anscheinend besteht hier noch Nachdenkbedarf. Die Trennung zwischen reinen 230V (Jalousie), 24V (Licht) und 12V Bus macht schon Sinn, wobei die MeanWell Netzteile einen Last- und Temperaturschutz haben. Aber dazu mehr beim neuen Thema. Ich habe jetzt einmal meinen übergroßen Schrank, die Aufteilung kommt als nächstes. |
