na viel mehr wirst eh nicht rausholen können. Das mit den Modulen überspringen und wieder zurückfahren find ich irgendwie eine coole Idee. Glaub aber kaum, dass das in der Praxis wirklich wer macht?! Gibt es evtl. eine Hersteller-Vorschrift, dass das Modul nicht verkehrt rum montiert werden darf? Evtl. weil die Kabel nach unten abgehen müssen, wegen Feuchtigkeitseintritt oder was weiß ich?! Aber wenns so eine Vorschrift nicht gibt, wär die Variante doch eine super Sache. |
||
|
||
|
Das jedes 2. Modul verdrahten ist eine Standardmethode und liefert gute Ergebnisse (hab ich erst vor kurzem gelernt). Aus meiner Sicht ist deine Anordnung optimal. Für den unteren String gibt es mehrere Lösungen, aber deine ist so gute wie jede andere in der Methodik. Der Vorteil bei dieser Methode, ist dass die Modulkabel optimal genutzt werden (wenig Durchhang). Hätte ich noch nirgends gesehen, ev. ist die Anschlussklemme bez. Wasserablauf zu prüfen. |
||
|
||
|
Habe öfter gelesen, dass die Module optisch anders reflektieren wenn sie nicht gleich ausgerichtet montiert werden. Falls das ein Thema ist bei dir |
||
|
|
||
|
||
|
hast dazu eine Quelle? |
||
|
||
|

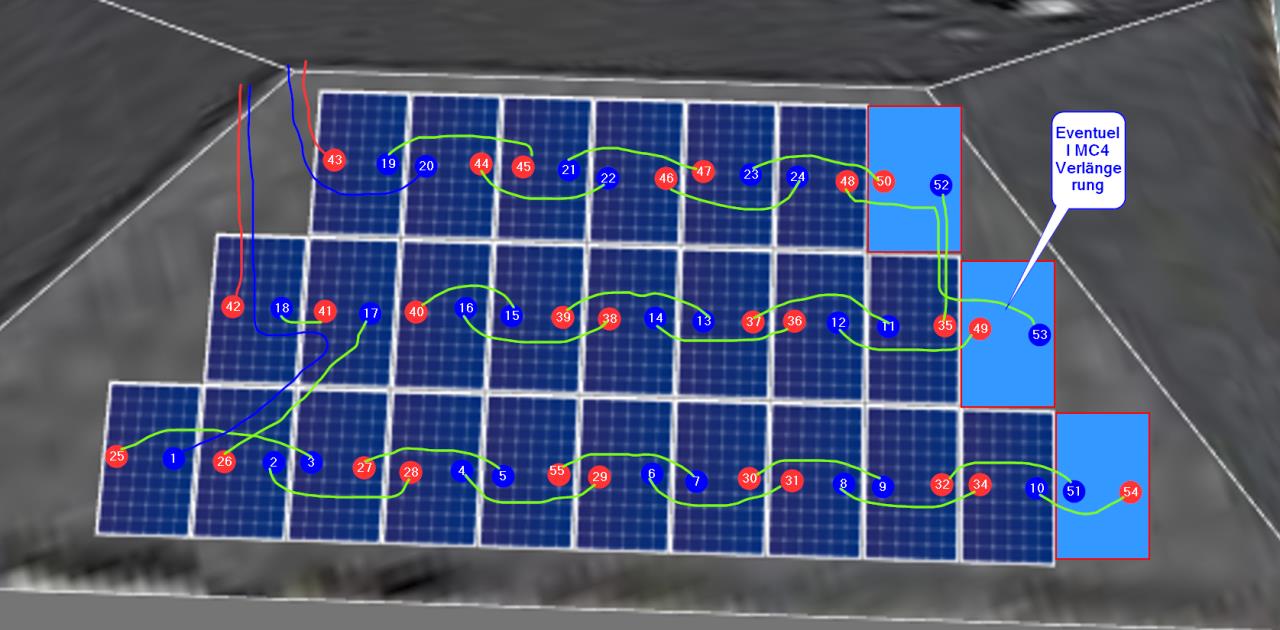

Für die Module (41 17) zu (25 1) und (41 17) zu (26 2) wirst du definitiv auch Verlängerungen brauchen, das geht sich mit der Leitungslänge der PV-Module im Normalfall nicht aus. Wollte es teilweise auch diagonal verlegen, die Leitungen waren dann teilweise aber um ein paar Zentimeter zu kurz. |
||
|
||
|
hat keine Steckerverbindung (blau ist die Rückleitung des strings) das sollte sich ausgehen. Pro anschlusskabel stehen 1,2m zur Verfügung. Die Anschlussbox ist mittig plaziert (sollte sich also diogonal bei 1,7m Modulhöhe ausgehen)... Aber die Praxis wird es zeigen :) |
||
|
||
|
hast du auch nach diesem Schema verkabelt? oder wie sehen deine Strings aus? :) |
||
|
||
|
Ich weiß nichts obs überall gleich ist, bei meinen Sunrise Panelen war es nicht ganz mittig, sondern eher etwas weiter oben. Bei mir ist sichs wie gesagt nicht ausgegangen, der Elektriker meinte dann später auch, dass es sich so nicht ausgeht. Evt. solltest du schon mal Verlängerungen einplanen, wenn du so verkabeln willst. Ich hab den Plan jetzt nicht bei der Hand, habs aber im Excel vereinfacht dargestellt.  Ich hab je Dachseite zwei Stings. |
||
|
||
|

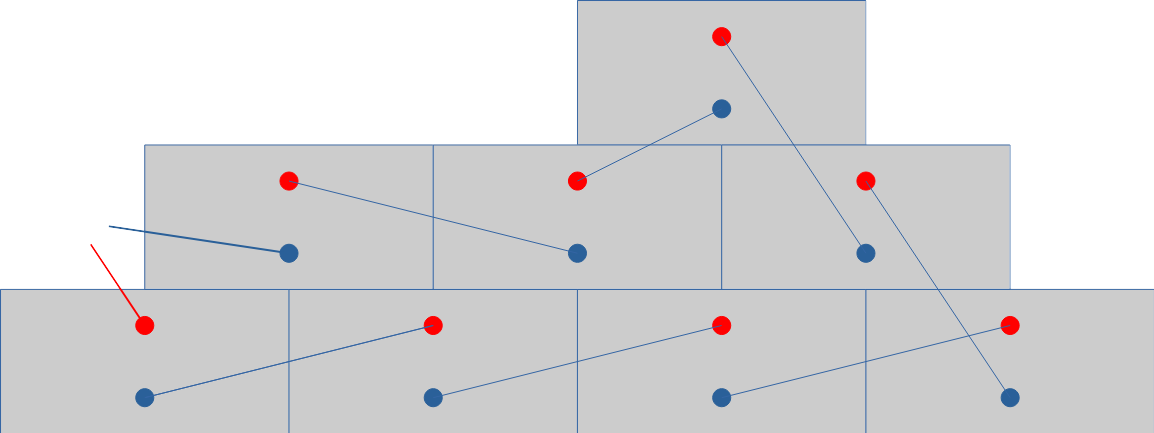

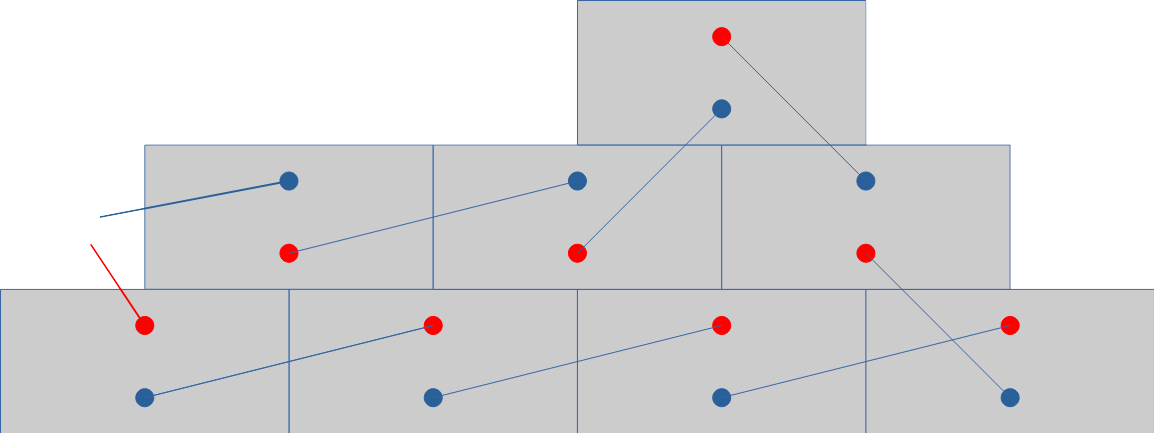

Hallo Wie würder ihr diese Anordung Verdrahten. Ist eine Walmdach West Konstruktion. Variante A:  Variante B:  oder ganz anders? |
||
|
||
|

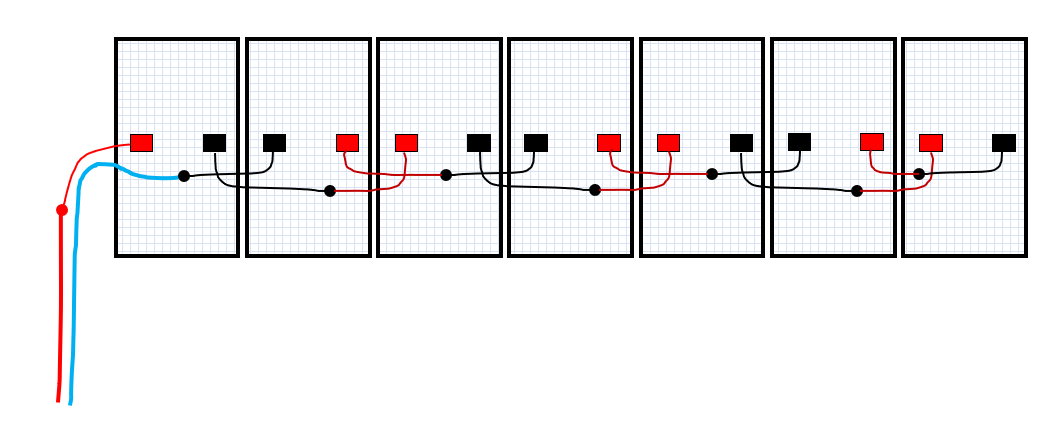

Ich mag das Thema nochmal kurz hervor holen. Ich verlege nächste Woche meine Neuen Module. Werd das diesmal auch in der Variante mit dem Modul-Überspringen machen. Also so im Prinzip V1:  Nichtsdestotrotz mag ich mal einen Vergleich mit der (vielleicht?!) eher 0815 Variante machen: V2:  Der Vorteil von V1 ist erstmal ganz klar die kürzere Anbindeleitung. Nun muss ich sagen, meine letzte Modulfläche hab ich aber wie V2 verlegt. Wie groß ist der Unterschied in Sachen Induktionsschleife hier im Real-Leben wirklich? Auch bei V2 liegen ja im Prinzip die komplette Anbinde- und Verbinde-Leitungen nahe beinander? Oder wird das Modul-Intern anders angesehen und ist evtl. viel schlechter? Kann das einer der Elektro-Spezialisten hier mit Sicherheit beantworten? Ich frag deshalb, weil wenn V2 wirklich schlecht oder gar kritisch ist, würd ichs vielleicht irgendwann mal umlegen und wie V1 neu legen. (auf der Dachfläche kann ich gemütlich herumgehen, also wärs jetzt auch nichtmal der extreme Aufwand) |
||
|
||
|
in Sachen Induktionsschleife seh ich nicht wirklich einen Vorteil/Nachteil V1 vs V2. Maximal Leitungsverluste aufgrund längerer Anbindeleitung (wird sich aber auch in Grenzen halten). Bei mir wird es wohl auch V2 werden, Solateur ist von V1 nicht so begeistert, bzgl. Installation ^^ |
||
|
||
|
.. und das ist auch der einzige Bei V1 hast du deutlich mehr Leitungslänge und du musst die Modulleitung irgendwie zusammendröseln, das wird aber so gut wie keinen Unterschied bzgl. Induktivität machen. Man muss sich ev. mehr Gedanken über Biegeradien und das sauber Aufhängen machen. V2 wird interessant beim Verlegen, weiß noch nicht wie das ideal geht, hab' ein 7x5 Feld ... |
||
|
||
|
@massiv50er Mir ist bei deinen 2 Strings gerade aufgefallen, dass du die potentielle Verlängerung sicher sparst, wenn du am Rand der Fläche immer nur auf das Feld darunter springst (also nicht über 2 Felder). Vermutlich zu spät ... |
||
|
||
|
nein, die Verbindungskabel zwischen den Modulen sind ja immer gleich. Die ist vom Modultyp vorgegeben. Bei V1 ist also definitiv weniger Gesamt-Kabellänge. oder hast du bei deinem Post hier V1 mit V2 verwechselt?! V2 ist easy zu verlegen. V1 ist sicher bissl mühsamer |
||
|
||
|
ja, natürlich verdreht ... |
||
|
||
|
so, ich hab jetzt eine Verlegung nach V1 (also immer mit Modul-Überspringen) hinter mir... Also einfach ists nicht 🧐 Besonders am Anfang musste ich nach jedem Modul auf meinen Plan schaun und 3x überlegen. Aber nach eine Weile gings dann eh recht gut. Und mit den langen Kabeln meiner Longi Module war das dann auch realtiv gut möglich. Nichtsdestotrotz: Einfach geht anders. |
||
|
||
|
Bei V2 muss man die grossen Restlängen der Anschlusskabel versorgen. Das macht auch keine Freude und wenig Sinn. Das wird in Beitrag #10 nicht korrekt dargestellt. Gerade im Eigenbau kann man sich die Zeit nehmen und kurz mal überlegen wie es bei V1 weitergeht. Man sollte am Dach sowieso nicht hudeln. Die Profis machen V1 im Schlaf, es geht ja trotzdem immer nur Plus an Minus und Minus an Plus. Am Ende Leerlaufspannung messen, fertig. |
||
|
||
|
das einzige Problem waren eigentlich 2 Module am Rand, wo das Zwischenmodul in der Mitte noch nicht fixiert werden durfte, sondern nochmals angehoben werden musste, weilst sonst mit den Kabel nicht zusammengekommen wärst. Das stell ich mir am Steildach echt blöd vor. Ansonsten gings wie gesagt, nach eine Weile recht gut: Modul hinlegen, Kabel lang ausziehen und tempörär fixieren, nächstes Modul drüberlegen, dessen Kabel auch ausziehen/fixieren. Und beim nächsten Modul dann beim Hinlegen mit dem Kabel vom Vor-Vorherigen verbinden. Blöd zu beschreiben 😄 Aber es geht. Wieder was gelernt 💪😉 |
||
|
||
|
Ich plane ein Solaredge System mit Optimierter. Hier sollte V1 oder V2 gleich leicht funktionieren: Erst alle Optimierter anschließen und die richtige Verkabelung überprüfen, und im zweiten Schritt die Module anhängen. |
||
|
||
|
Bei SE funktionert V1 sogar noch besser weil die Optimierer nochmal 1,2 m auftragen pro Pol. Bei V2 kommt man mit den Kabelbindern nicht mehr nach. |
||
|
||
|
Stimmt nicht Ab der S-Serie , zb S440 haben extra nur 1 laengeres Kabel um zum naechsten Anschlusspunkt zu kommen |
