werde jetzt so eine Konfig nehmen: • Anzeigestift gelb (ist Standard) • 4-fach 5000 1¼” (für 32mm PE Rohr - 4 Leitungspaare / 2 x duplex TB / 8 Leitungen) • Anschlussblock 1 ½‘‘ IG ( reduzieren kann man immer noch auf 1 1/4'' hätte ich mir gedacht) • Endplatte mit 1‘‘ IG (kann ich immer noch mit Stopfen zumachen, falls nicht benötigt) • mit Kunststoff-Klemmverschraubung • ohne Halterung (mit normalen Schellen bauseits)
|
||
|
||
|

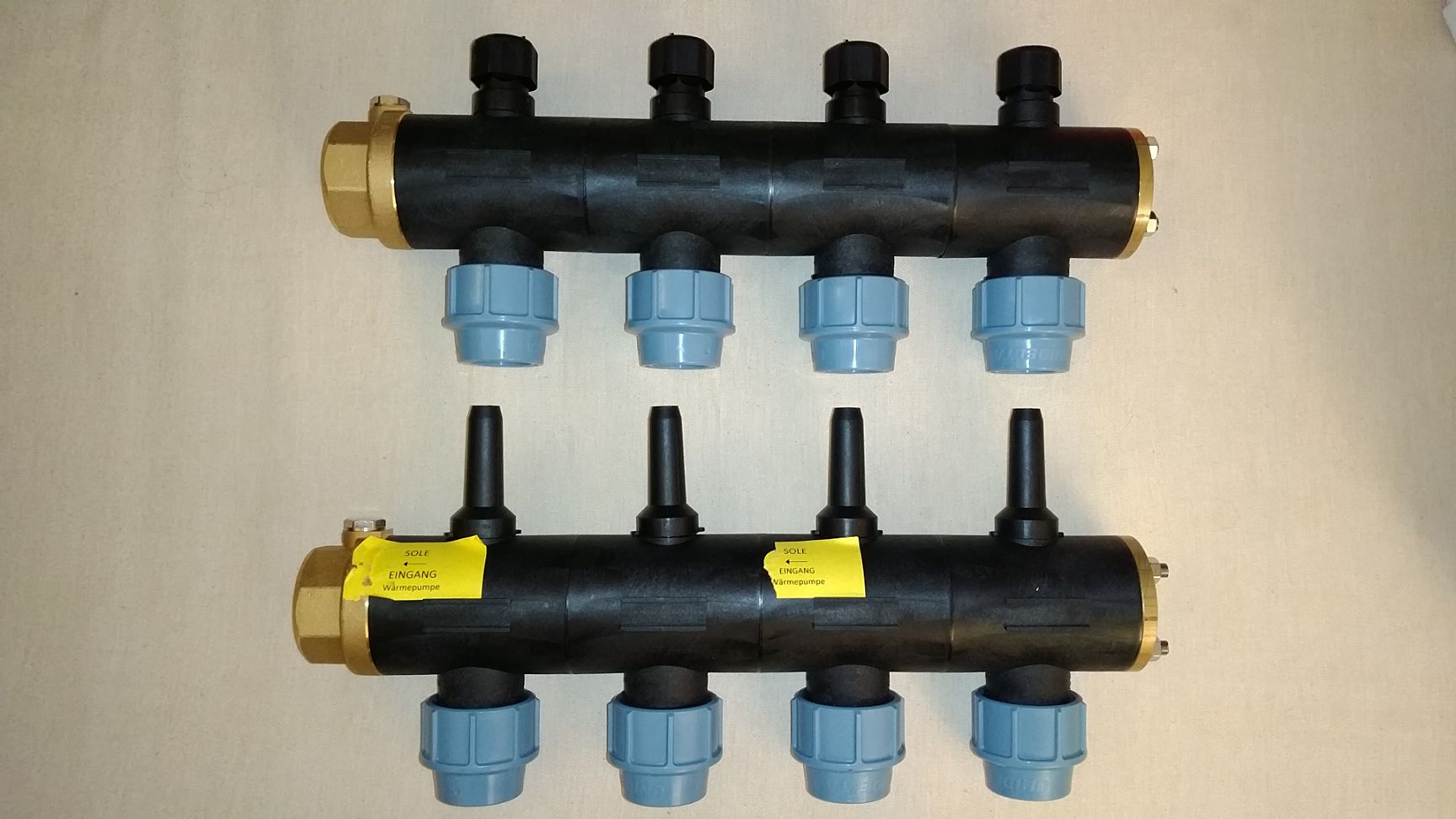

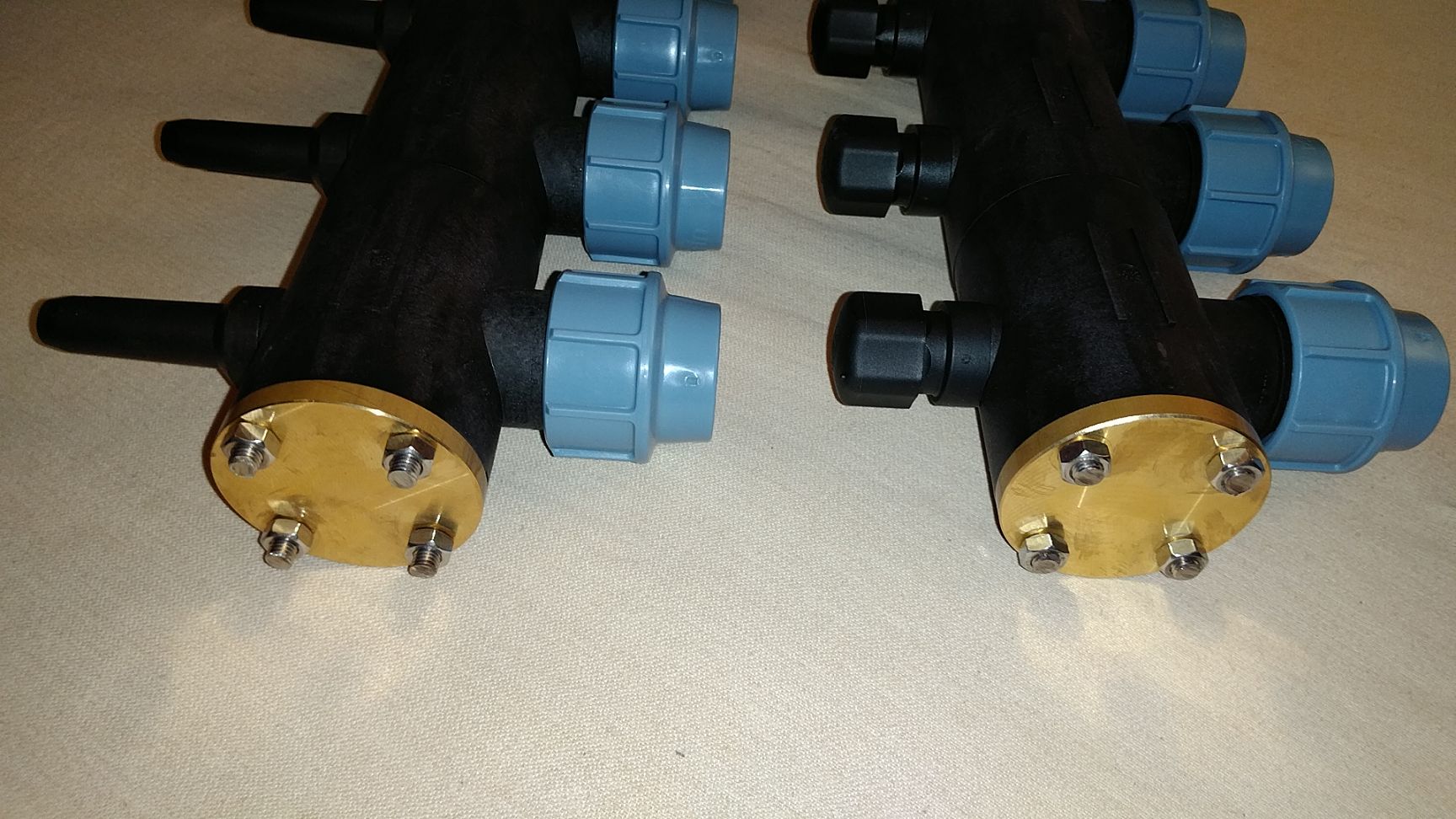

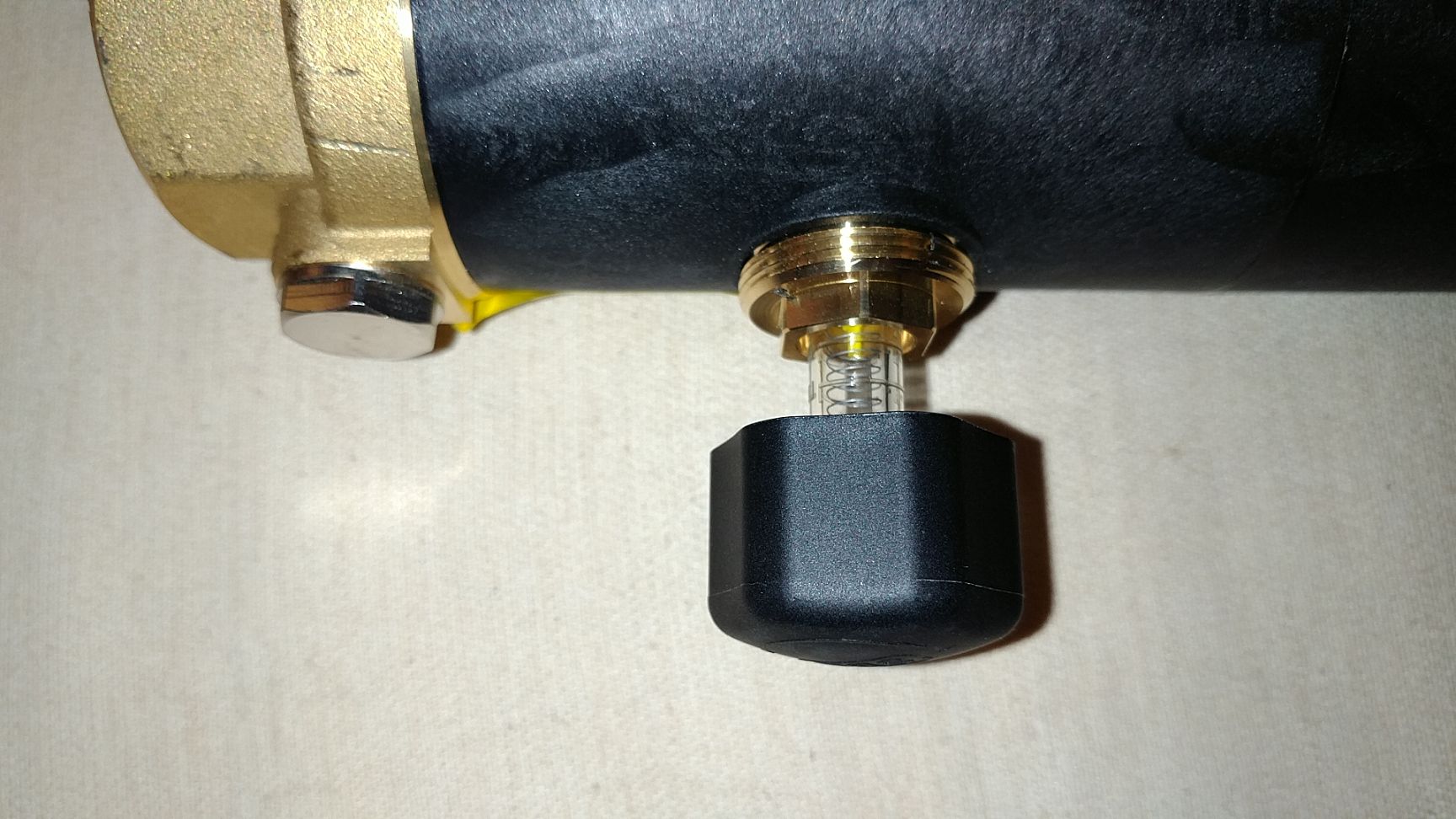

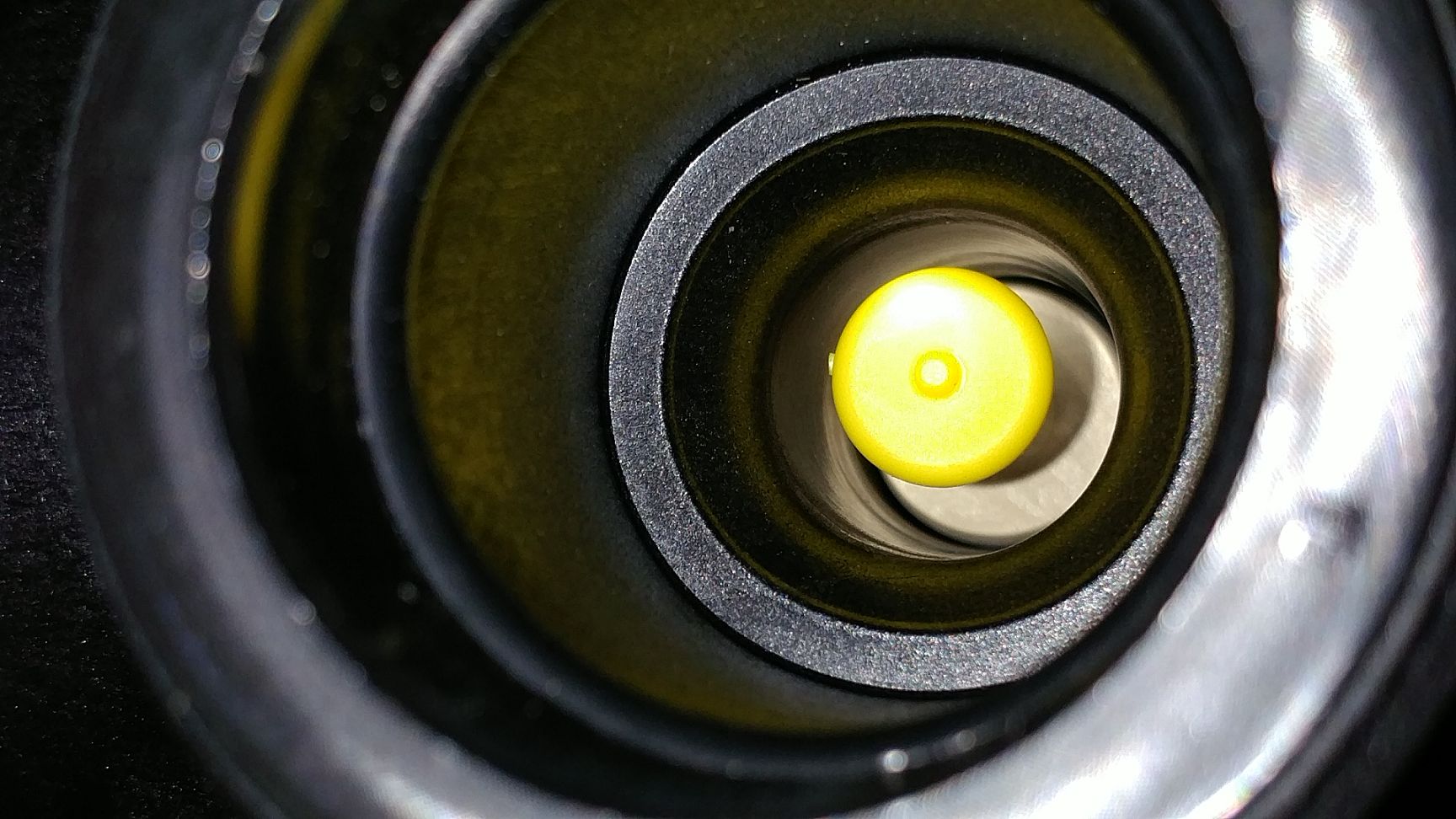

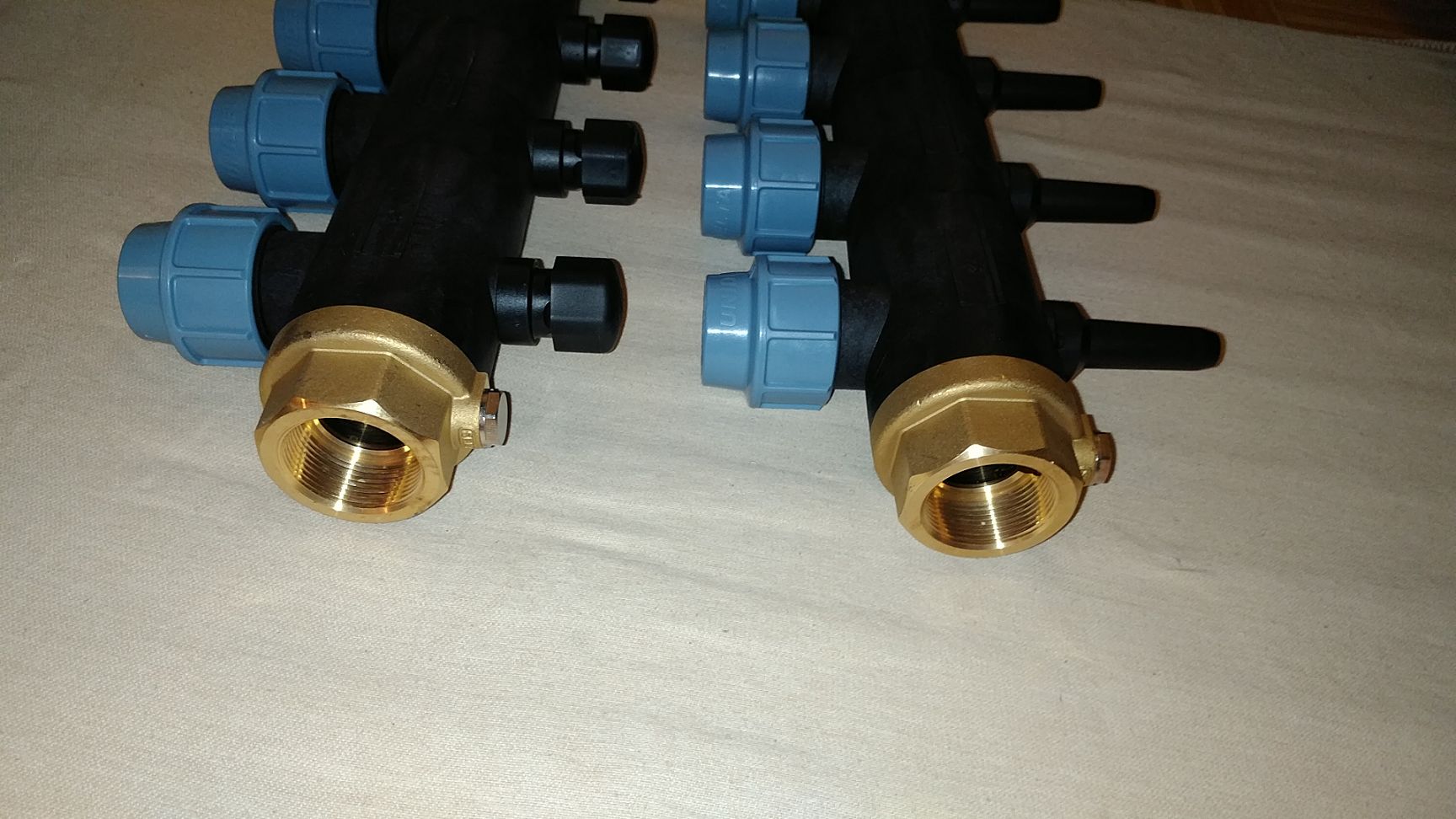

Das beste Angebot für den 4-fach Verteiler habe ich bei https://santherr-geothermietechnik.com/ bekommen und Muggenhumer konnte da dann auch mit. Bestellung (Green-Flow + Verteiler) ist angekommen: - Die Bohrung in der Endplatte ist irgendwie verloren gegangen, aber hatte dafür eh noch keine gezielte Verwendung - also nicht so tragisch.     |
||
|
||
       |
||
|
||
    |
||
|
||
|
Die Internetseite von Oekotek "www.shop-oekotek.de" gibts zwar nicht mehr aber auf E-Bay gibts den Shop noch. Hier gibts den Verteiler auch: https://www.ebay.de/itm/Soleverteiler-Sondenverteiler-Erdwarme-Kollektor-Verteiler-Erdsonden/272119056410?hash=item3f5b8f481a:g:M2sAAOSwpzdWq2MO |
||
|
||

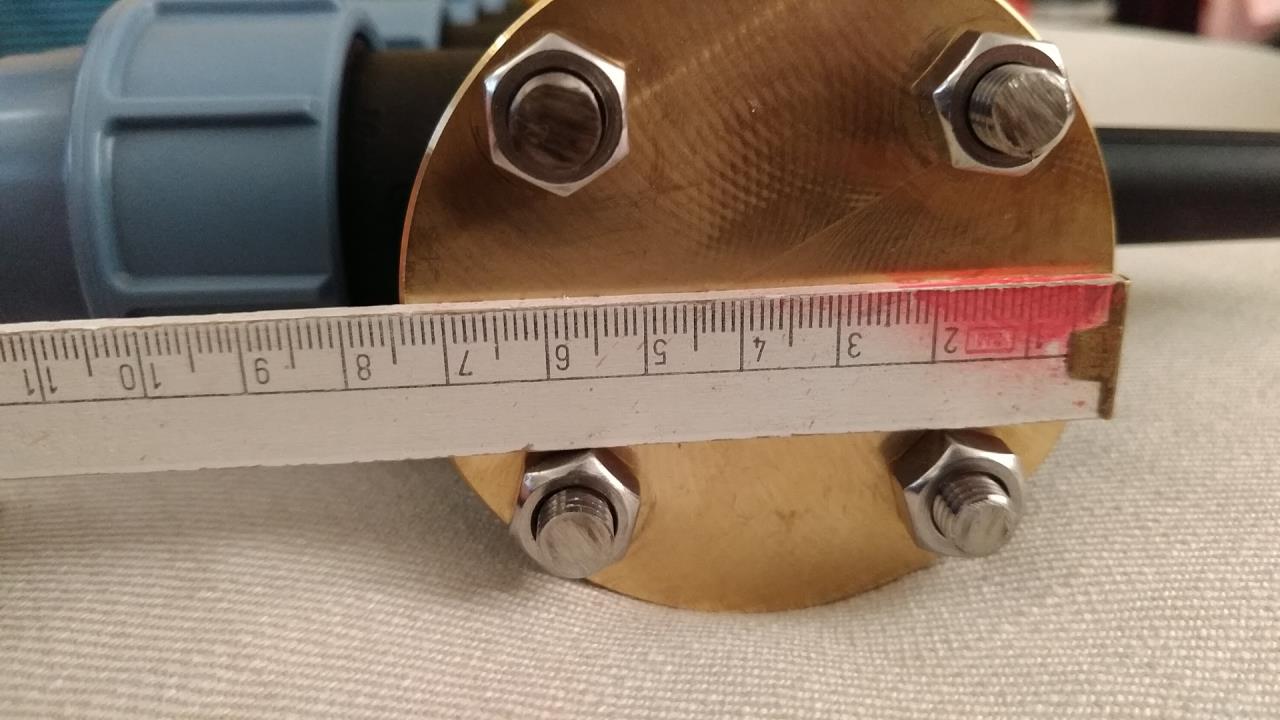

 75 mm Außendurchmesser für die Montageschellen |
||
|
||
|
Zur Not kannste ja noch von nem Schlosser Bohrungen reinmachen lassen. Ad hoc fällt mir auch nur Manometer/analoge Temperaturanzeige VL VL [Vorlauf]/RL ein. |
||
|
||
|

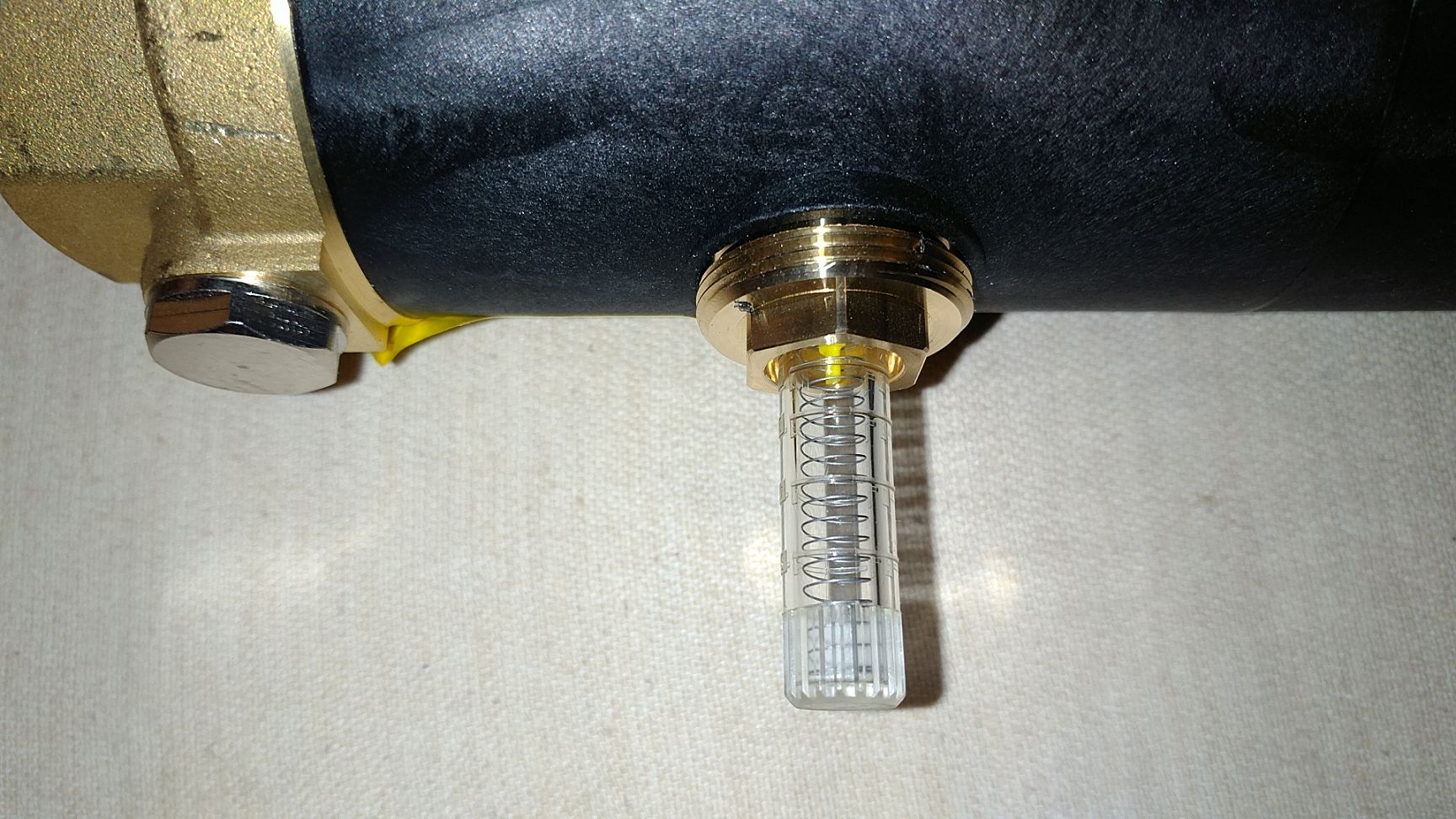

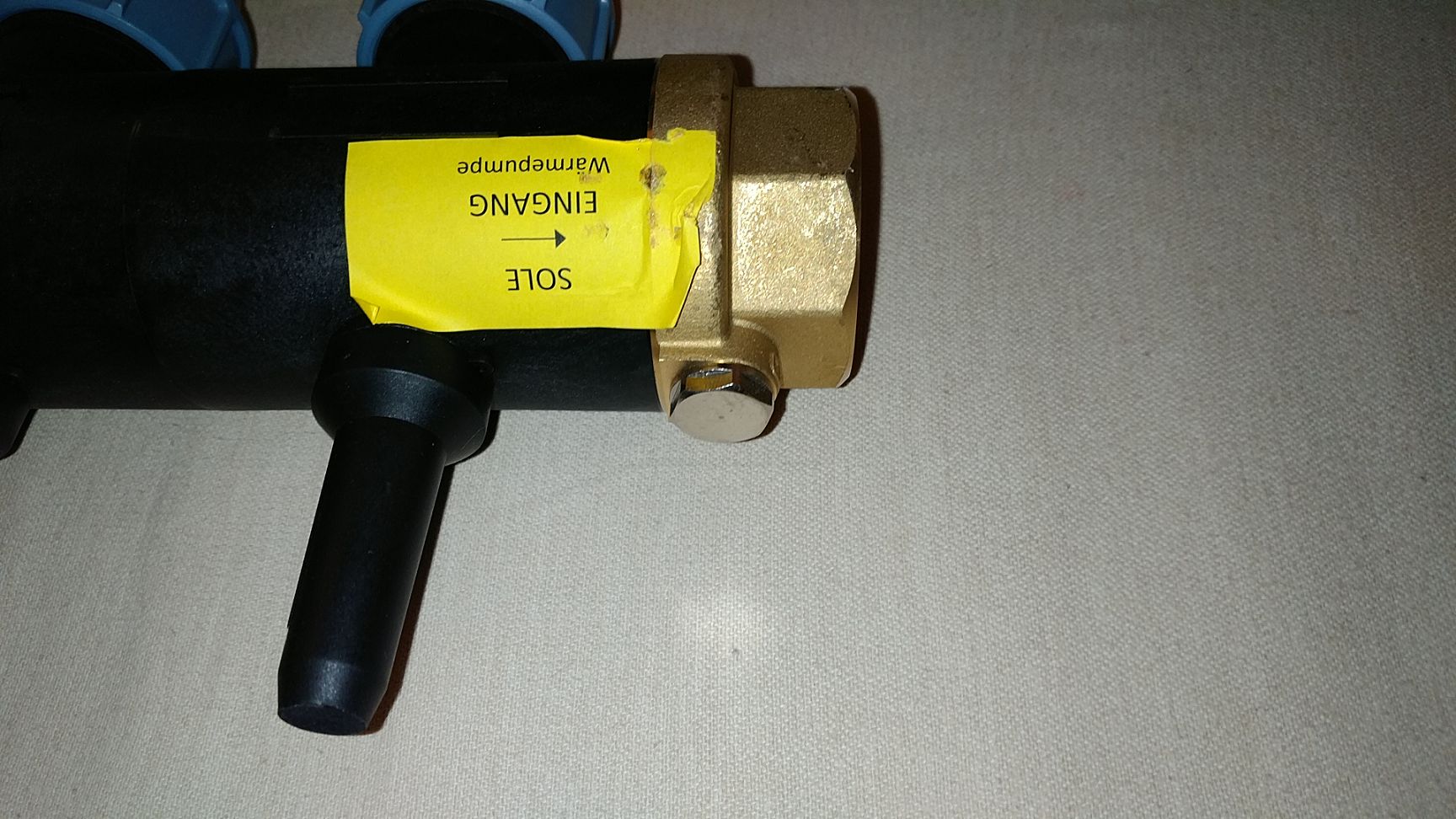

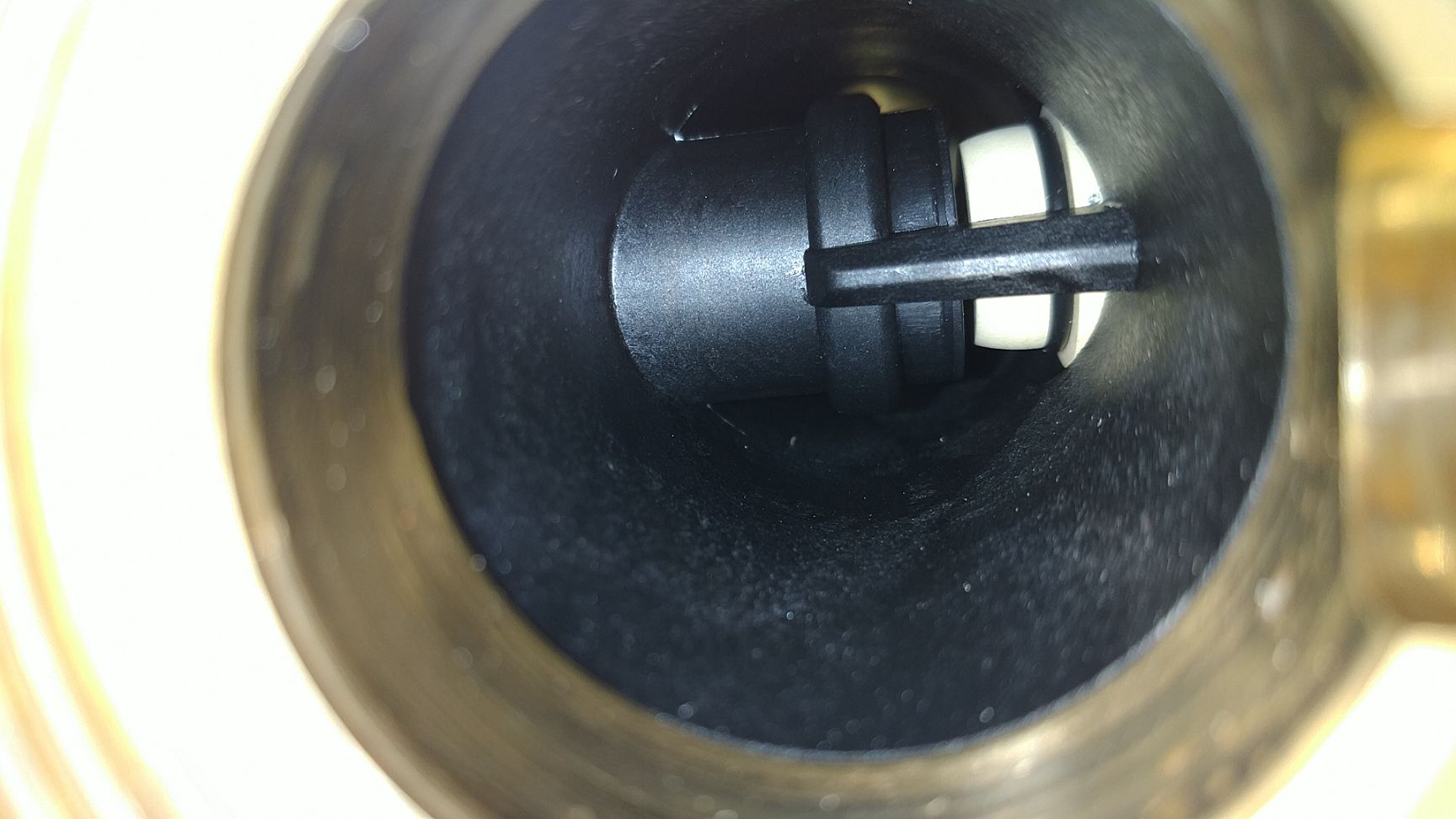

große Verwirrung: es gibt zwei Arten des Soleverteilers: 1) SBK Universalverteiler 5000 1¼” KST mit Durchflussmesser - Anschlussblock 5000 1¼”, mit Flachdichtung - Anschlussblock 5000 1½”, mit Flachdichtung 2) SBK Universalverteiler 5000 2” KST mit Durchflussmesser - Anschlussblock 5000 2”, mit Flachdichtung bestellt habe ich eigentlich den SBK 5000 1¼” mit Anschlussblock 5000 1½” aber gekommen ist einer mit Anschlussblock 5000 2” (siehe Bild oben). Dann habe ich also den Universalverteiler 5000 2” bekommen. Nachdem die Achsmaße der Abgänge bei beiden 100 mm ist, wird der 2'' vermutlich innen dicker sein. Die Durchflussmesser haben bei beiden den selben Messbereich. Da muss man beim Preisvergleich aufpassen welcher einem da angeboten wird. Welchen Typ hab ihr bei euren Systemen verbaut? 1¼” oder 2''? |
||
|
||
|
standart (bei uns ) ist doch der 1 1/4 wenn ich mich nicht täusche? vermutlich abverkauf und sie haben keinen "kleinen" mehr gehabt. grad bei deinem 4-fach ist das ja doch positiv. |
||
|
||
|
Definitiv Glück gehabt, kostet einen Ticken mehr Dämmmaterial 🤡 |
||
|
||
|

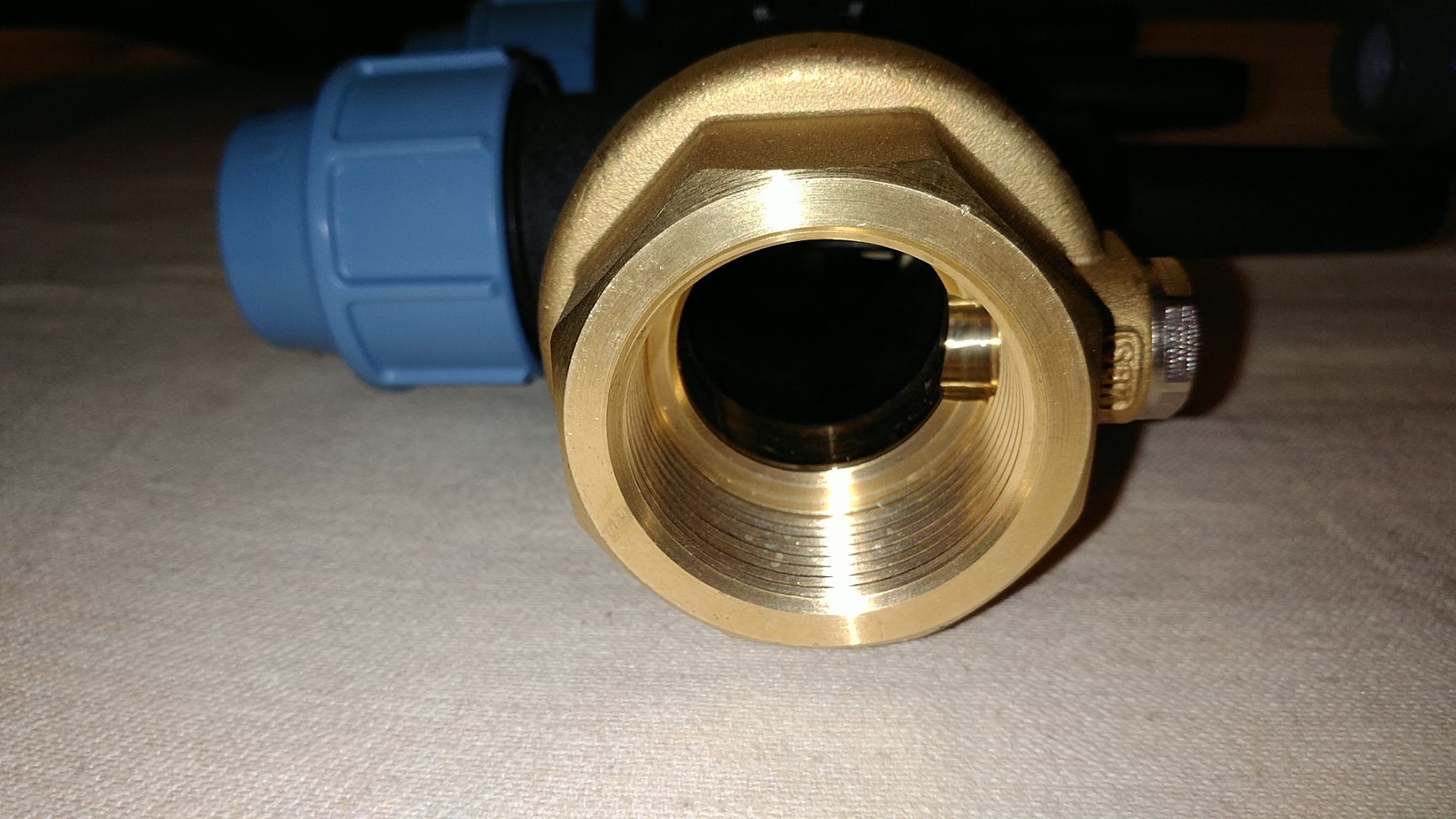

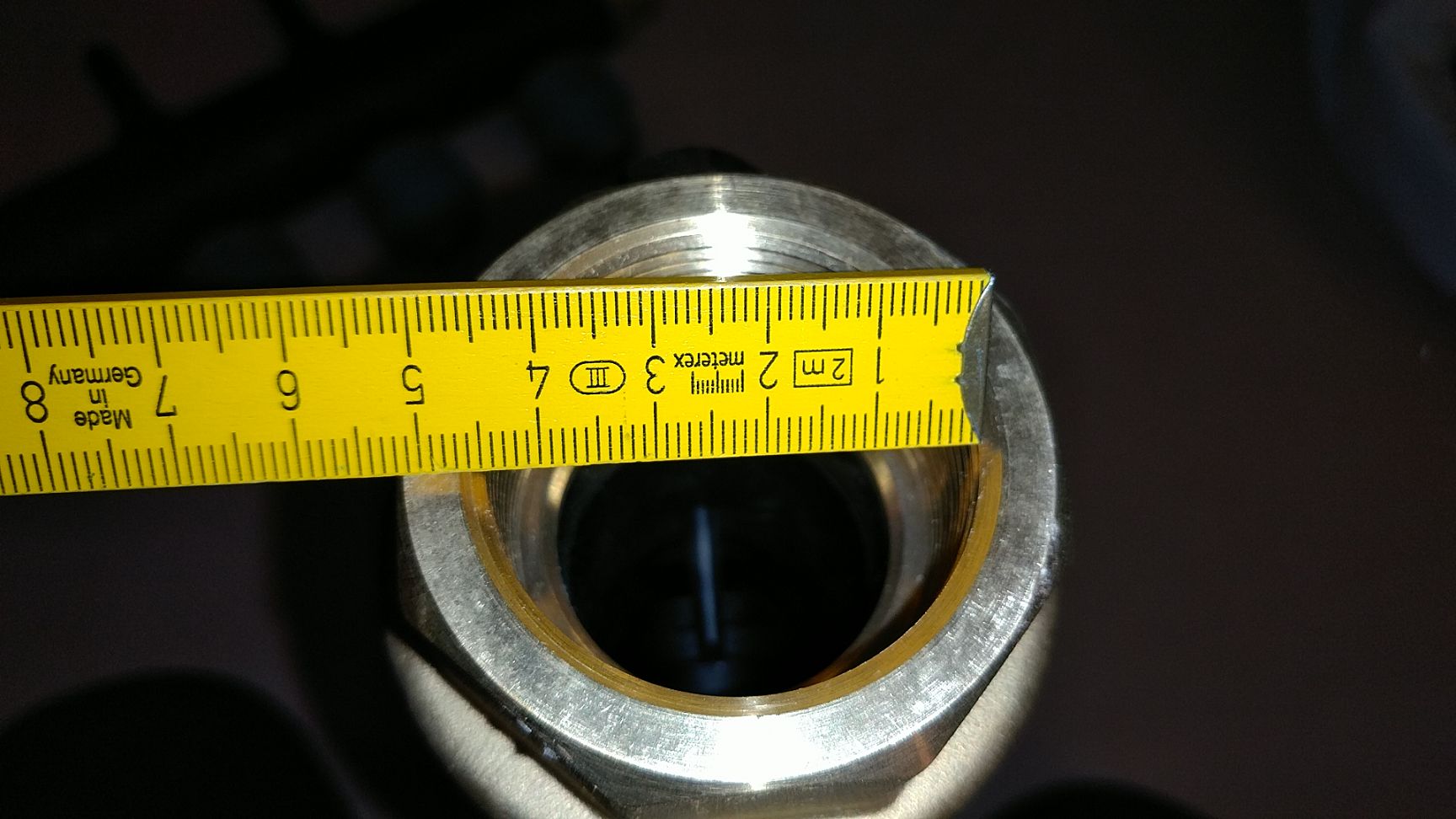

tja- wer sich mit Rohrgewinden auskennt ist klar im Vorteil! Da habe ich mich getäuscht! 44mm Durchmesser bei Rohr-Innengewinde ist 1 1/2 Zoll und nicht 2''. Da muss man in einer Tabelle für Rohrgewinde nachschauen! Damit wurde geliefert wie bestellt. |
||
|
||

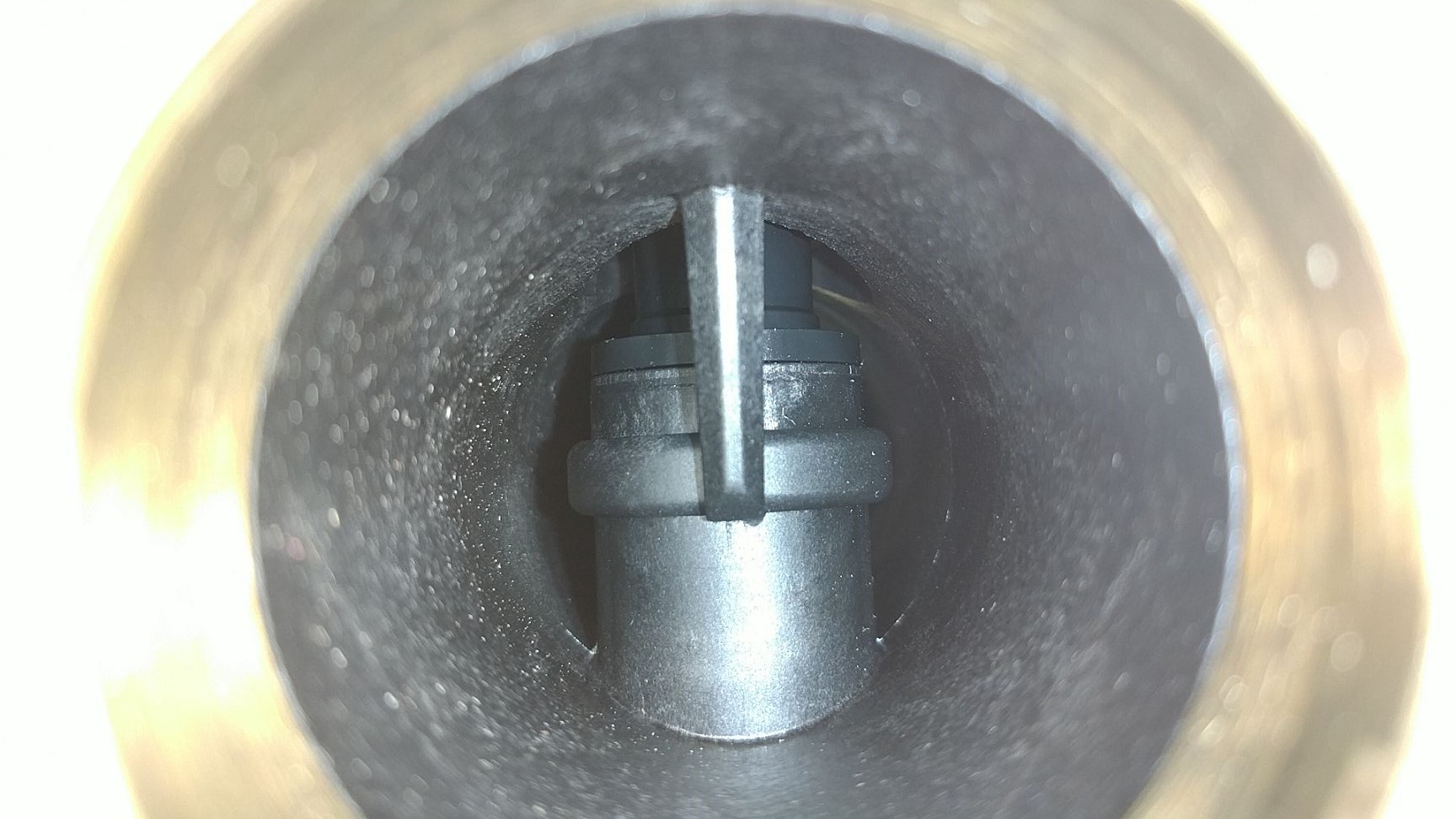

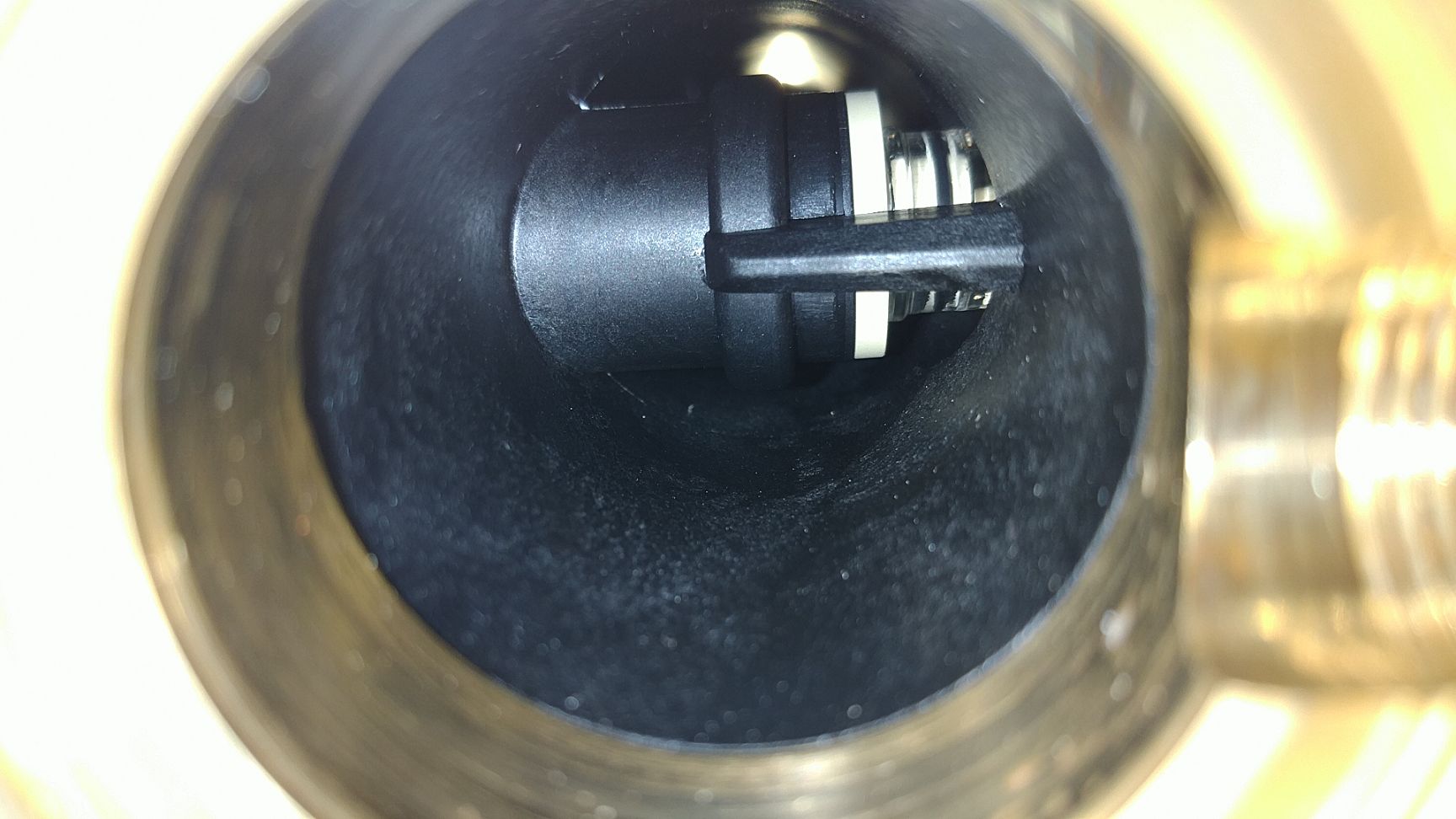

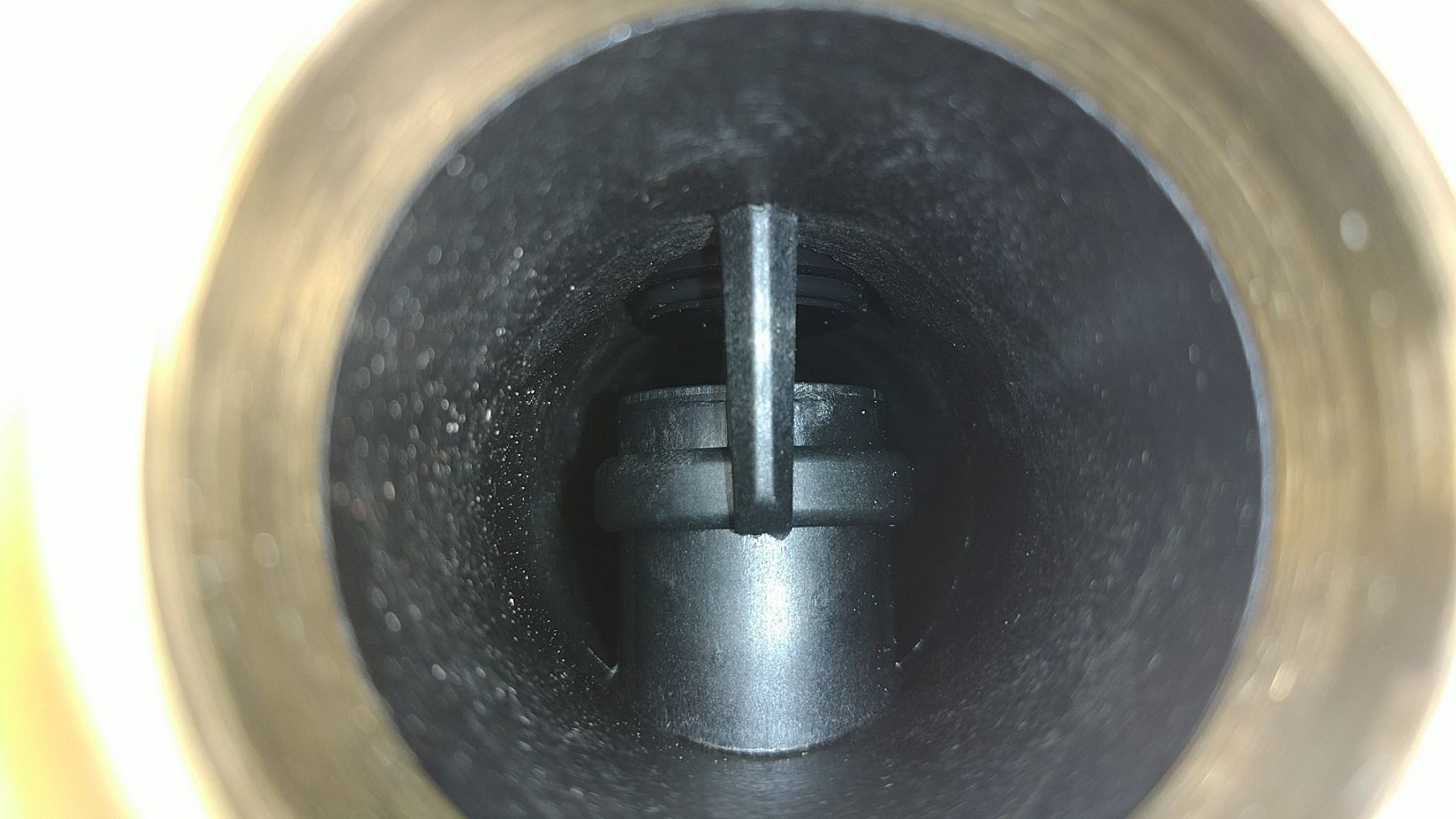

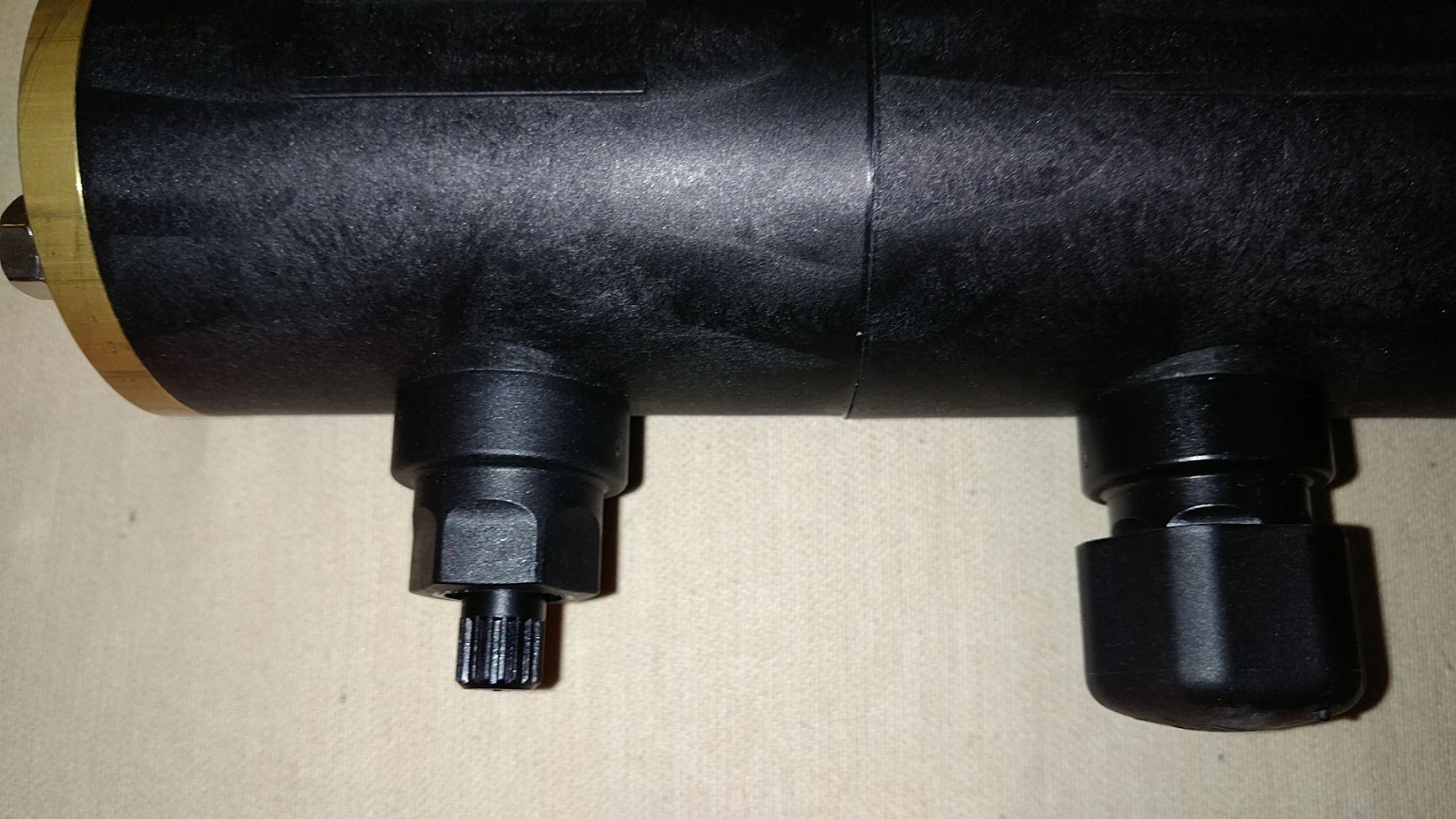

zwei von den Edelstahlmuttern des Verteilers waren nicht angezogen, da musste ich gleich heinschaun.   |
||
|
||
 Warum kauft man für 2 Kreise überhaupt einen Sole Verteiler? Im grunde kann man das mit den Verrohrungmaterial verteilen und man setzt an einen Kreis einen Tacosetter. Daher man an den meisten Geräten den Durchsatz sowieso ablesen kann, und man die Menge von den einen kreis hat, ergibt sich nach abzug die Menge vom zweiten Kreis- effizient und günstig 🧐 So hab ich es immer umgestzt 😇 |
||
|
||
|
Wozu braucht man den Tacosetter? Reicht es nicht wenn beide Kreise einzeln absperrbar sind? |
||
|
||
|
eigentlich garnicht, wenn die kreise gleichlang und gleich aufgebaut sind. erst wenn mal was nicht stimmt, kannst du damit auf einen blick (bzw mit nur einem taco auf den zweiten blick plus rechnen) sehen, ob beide kreise gleichen durchfluss haben. |
||
|
||
|
Danke für die Antwort. Ohne Tacosetter wäre die Soleanbindung mit Verrohrungsmaterial für 2 Kreise, bei uns Dupex Tiefenbohrung, deutlich einfacher und günstiger im Vergleich zu der Lösung mit Soleverteiler. Welche Nachteile hat die Anbindung wie von user KD2020 oben beschrieben? |
||
|
||
|
Für mich ist nur der Nachteil ersichtlich das ein Kreis nicht gänzlich absperrbar ist, kann man aber auch absperrbar bauen. Im Schadensfall könnte man das ganze nicht mit einen Kreis weiter betrieben. Daher das kaum der fall ist und meist sowieso unverzüglich behoben wird spielt das für mich keine Rolle. Ganz ohne Anzeige würde ich nicht bauen. Wenn man die Luft bei einen Kreis früher wie beim anderen Kreis heraus bekommt kann der eine kreis ohne Luft im Kreislauf einen sehr viel geringeren druckverlust bekommen wie als der mit Luft. Das kann dann so weit gehen das der Kreis mit Luft in der verrohrung unbemerkt nicht zirkuliert. |
||
|
||
|
die kd2020 lösung ist sinnvoll, wie ich finde. der nachteil ist halt, daß du zwei blicke brauchst 😁 problematisch sind anbindungen nach tichelmann, die nichtmal einzeln absperrbar sind. kann man nicht gezielt entlüften und werden gelegentlich sogar falsch verrohrt. die absperrung sollte aber zugänglich sein und nicht einfach im erdreich liegen. das bedeutet schacht oder hauseinführung mit beiden rohren. der aufpreis zum richtigen verteiler sollte dann aber kaum mehr ins gewicht fallen. |
||
|
||
|
Kommt bei einer TB mit Duplex DN32 auch der Tacosetter DN32 zum Einsatz? Der Messbereich wird mit 20-70l/min angegeben. Wird bei 2 geöffeten Kreisen dann noch ein Wert angezeigt? |
||
|
||
|
eher einer mit anzeigebereich 3-15 oder 20l/min |
||
|
||
|

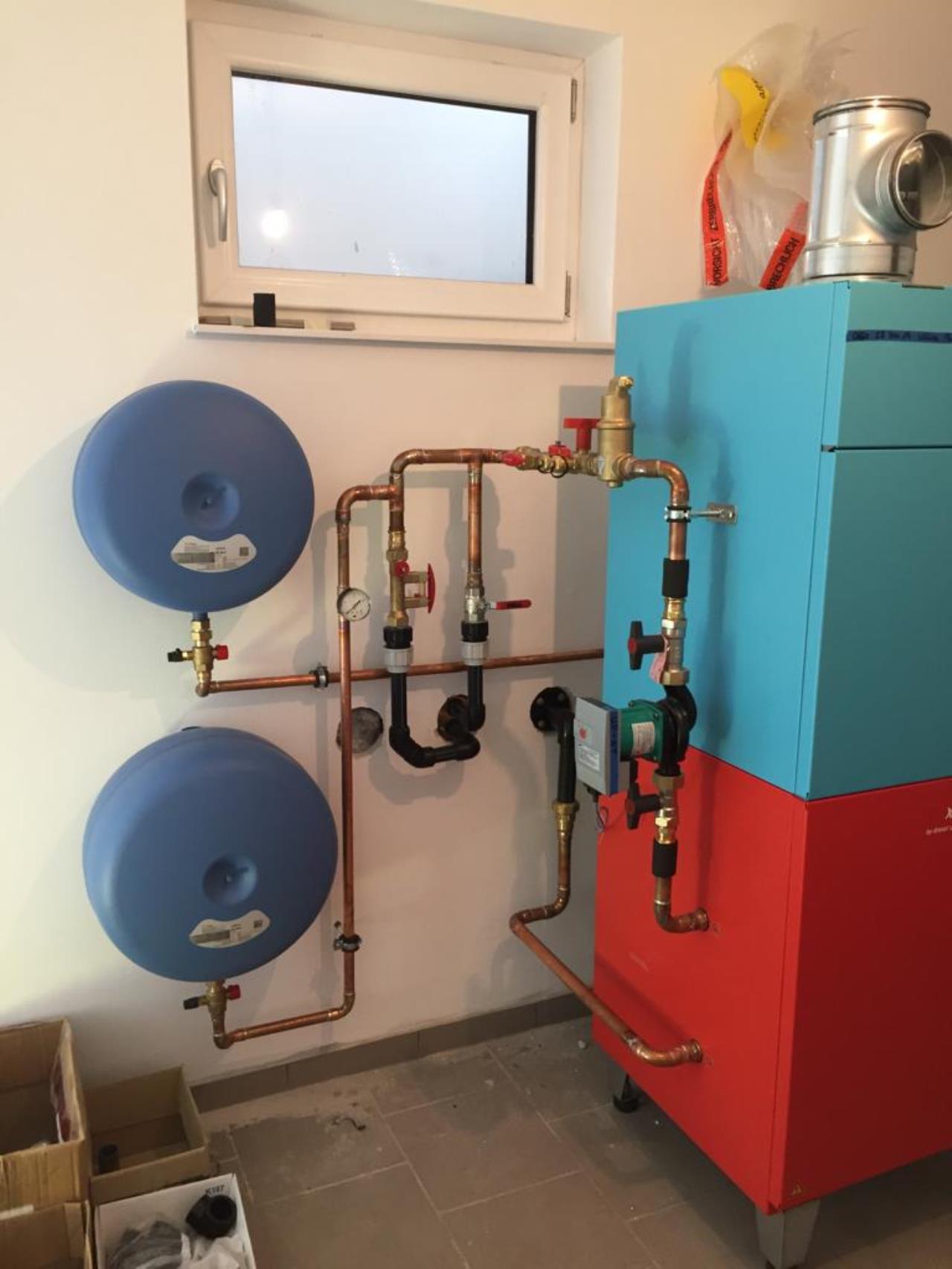

ja maiiii, wie oft macht man des schon? Und jedes Bauteil das nicht verbaut wird, kann auch nicht kaputt gehen 😁 bei meinen fall ist aber auch alles im Haus, klingt so als ob du meinst da noch was im Freien verbaut sein muss :) Es sind bei den zwei Kreisen drei Rohre ins Haus geführt, es kann gestennt gespühlt, getrennt einreguliert, und getrennt abgelesen werden. Alles das was mit einen Verteiler auch möglich ist. Es gibt auch Bypass- Tacosetter welche die 10-40 Liter anzeigen, das sollte genügen. Ich kann du den Bypass empfehlen statt den Inline, die kann man Zerlegen und reinigen/ tauschen ohne das man das Anlagenwasser ablassen muss. |
