@ microft: thx
Gibt es die RGK RGK [Ringgrabenkollektor]-Tafel schon fertig |
||
|
||
|
leider noch nicht
Die Tafel hat den Ursprung in unserer RGK RGK [Ringgrabenkollektor] Steiermark Connection. Darf aber gerne kopiert und verwendet werden. Nur das handsignierte Foto von Arne bleibt als unsere Erinnerung einzigartig |
||
|
||

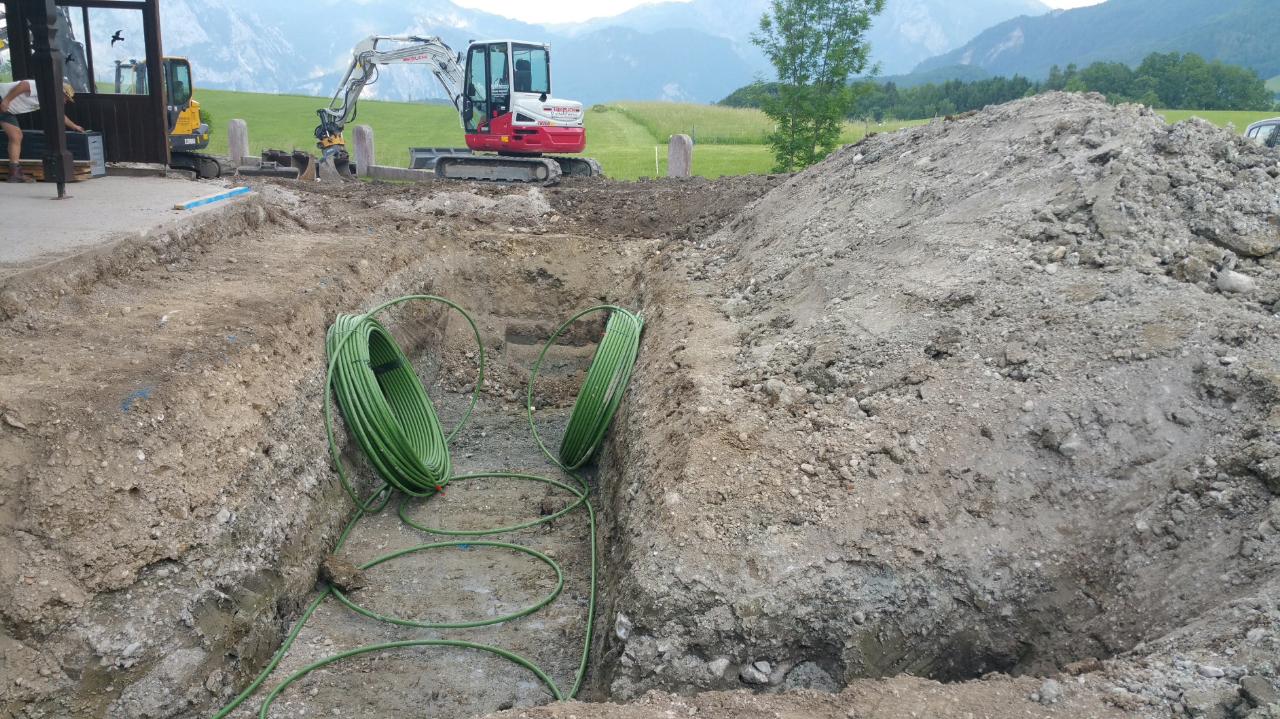

Der Anfang wäre geschafft...
morgen geht's weiter. hoffe das Wetter bleibt stabil.
|
||
|
||
|
alles gute. schaut schon mal super aus.. |
||
|
||
|
guad is gaunga, (fast) nix is g`scheh`n - sorry für das späte update

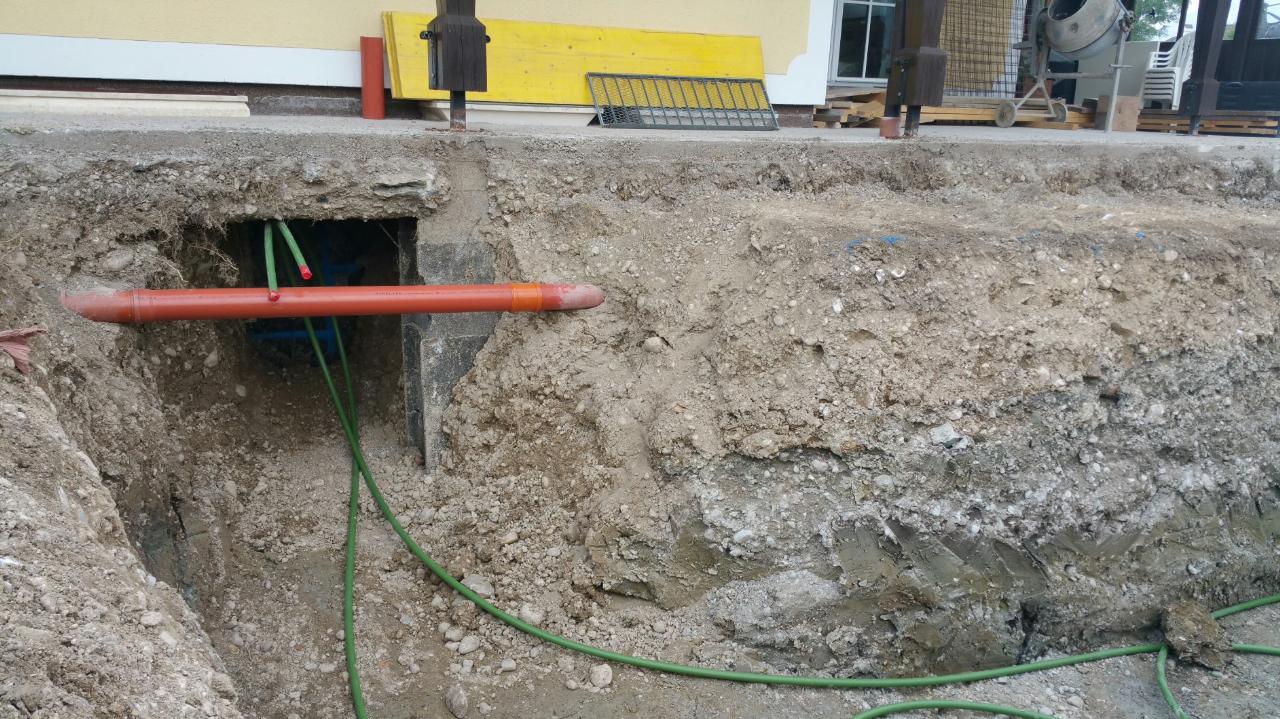

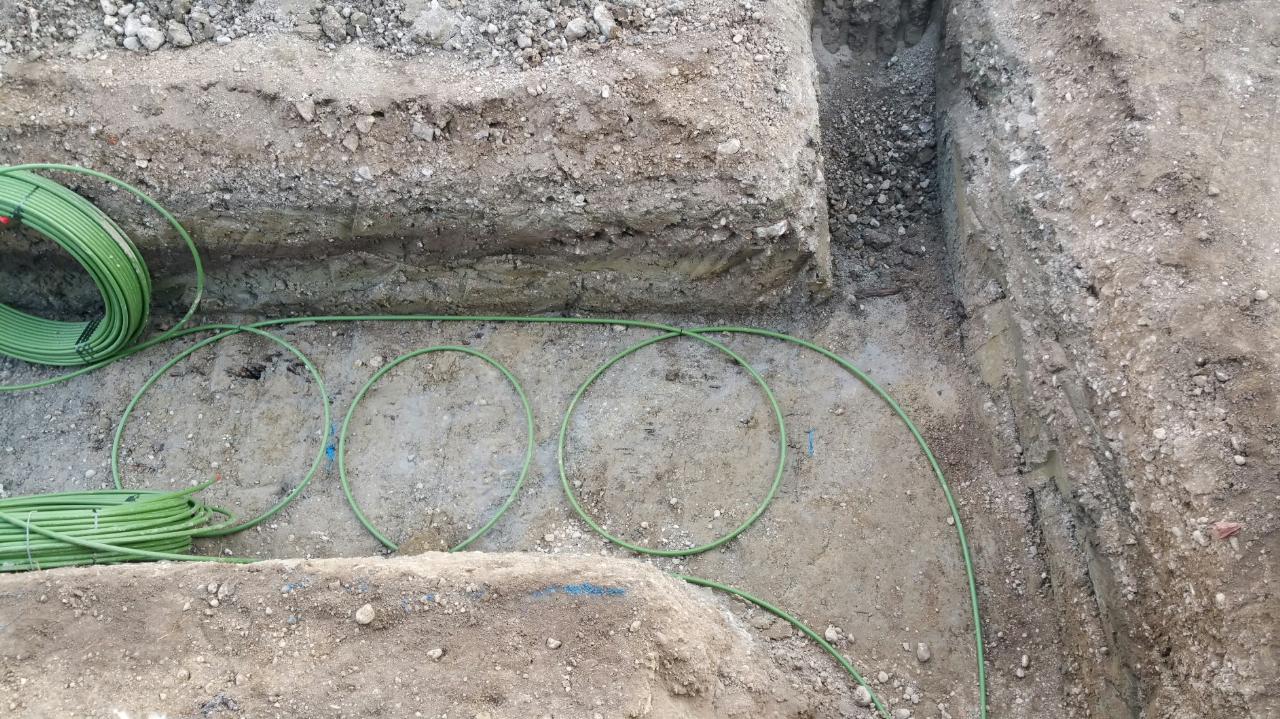

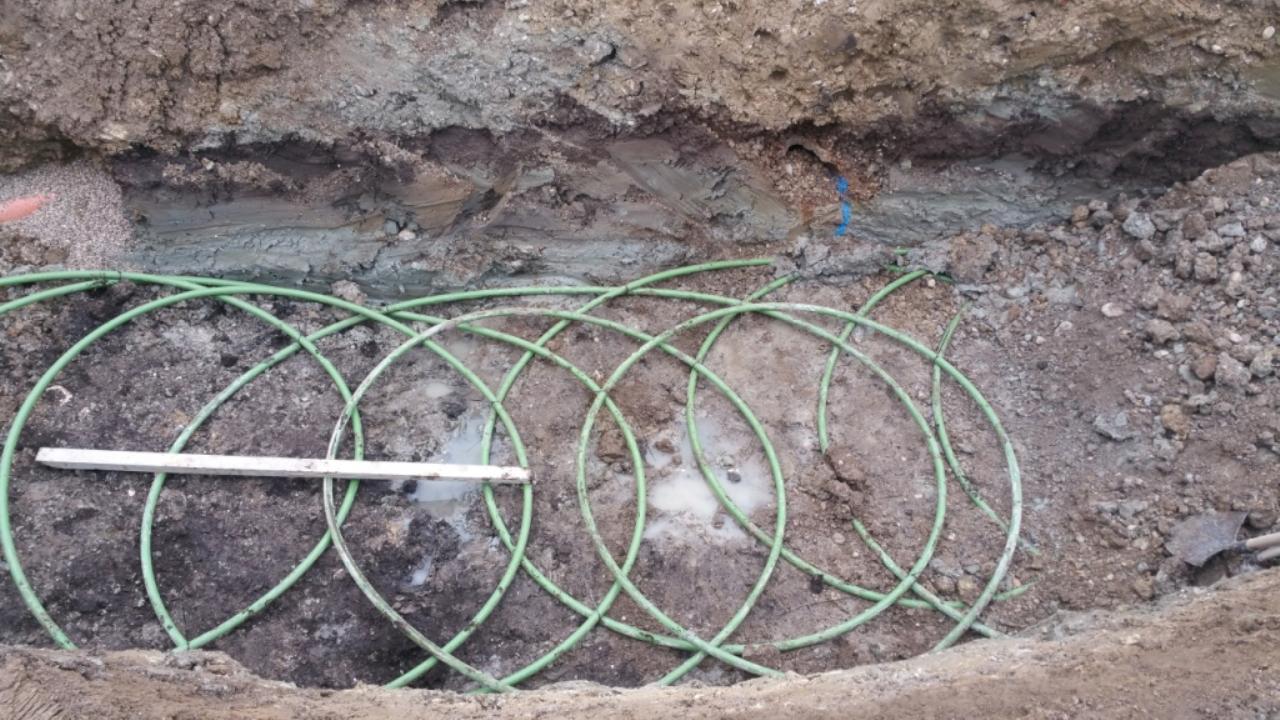

nach zweieinhalb spannenden Tagen, liegt der Kollektor gut eingeschlämmt 2m tief in der Erde. Die Wettervorhersage war eher bescheiden… Tag 1: bereits am Vormittag ist mit Regenschauern zu rechnen Tag 2: ab Mittag sind Schauer zu erwarten Tag 3: am Nachmittag ist mit Gewittern zu rechnen aber wir blieben einigermaßen verschont… Tag 1 war trocken Tag 2 ein kurzer Schauer am Nachmittag Tag 3 leichter bis mittelmäßiger Regen für 0,5-1h Am dritten Tag war es mal etwas kritisch. Wir hatten ein altes Betonrohr gekreuzt und die Rollierung ist nachgekommen. Zugleich regnete es und an der Grabenkannte hat sich ein Riss gebildet. Das kann wirklich gefährlich werden und ich hätte es völlig unterschätzt, wenn mein Vater nicht entsprechend reagiert hätte. Am Anfang geht’s relativ langsam und man könnte meinen, dass man sogar gegenhalten könnte. Wir wollten den Bereich noch pölzen aber wir hatten nicht gleich die richtigen Staffellängen zum Ausspreizen parat, bis dann der nicht allzu große Materialbrocken (1,5x1,0x0,3m) herunter geklatscht ist und dabei einen Pfosten (200x20x5cm) längs ein Drittel gespalten hat. Nicht auszudenken, wenn man zu dem Zeitpunkt gerade am Boden kniet, um das Rohr mit Kabelbinder zu befestigen. Also unbedingt immer die Grabenkannte im Auge behalten und auf eine saubere Baggerung (Abböschung) achten!!! Gegraben wurde teilweise mit zwei Baggern (6to u. 9to). Die Verlegung selbst verlief problemlos. Meinen Plan konnte ich wirklich gut umsetzten und vom Rohr hab ich max. 3m gekürzt bzw. die Differenz von Rohr 1 zu Rohr 2 ist kleiner 1m. Dort wo wir auf den Kanal getroffen sind und dieser nicht tief genug war, haben wir ihn freigelegt, abgebaut und nachher einfach wieder eingesetzt und mit einer Überschubmuffe verbunden.
Der Boden bzw. das Material war glücklicherweise sowie auf dem Foto vom Kanal verlegen. Dh., geschichtet von oben nach unten… Humus, diverses aufgeschüttetes Material, sandigen Lehm, teilweise wieder Humus oder Lehm und das wichtigste unten => blauer modellierbarer Lehm/Ton Und durch das alte Betonrohr, haben wir zusätzlich eine Bewässerung knapp über dem Kollektor. Also vermutlich ziemlich gute Voraussetzungen.

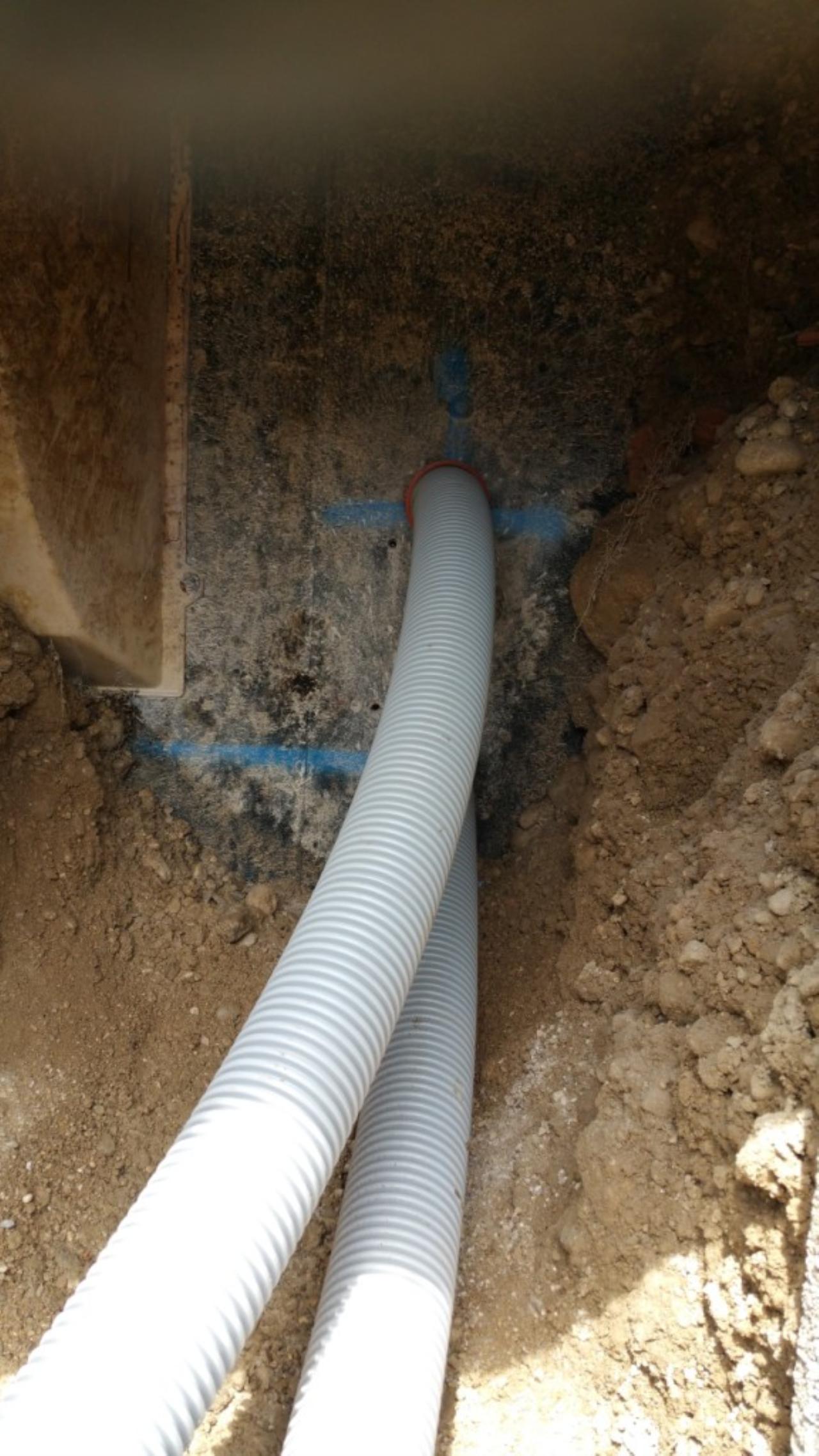

Ein Nachteil der Unterschiedlichen Schichten ist, dass man beim Verfüllen aufpassen muss, dass man das richtige Material auf den Kollektor aufbringt. Das setzt eine gewisse Systematik beim Graben und Zwischenlagern voraus und ist bei engen Platzverhältnisse nicht ganz einfach. Für die Hauseinführung hab ich mich für die 2fach RDS Variante entschieden. So konnten wir Kalt und Warm jeweils in einen Schutzschlauch legen und direkt zu einer Bohrung gehen.

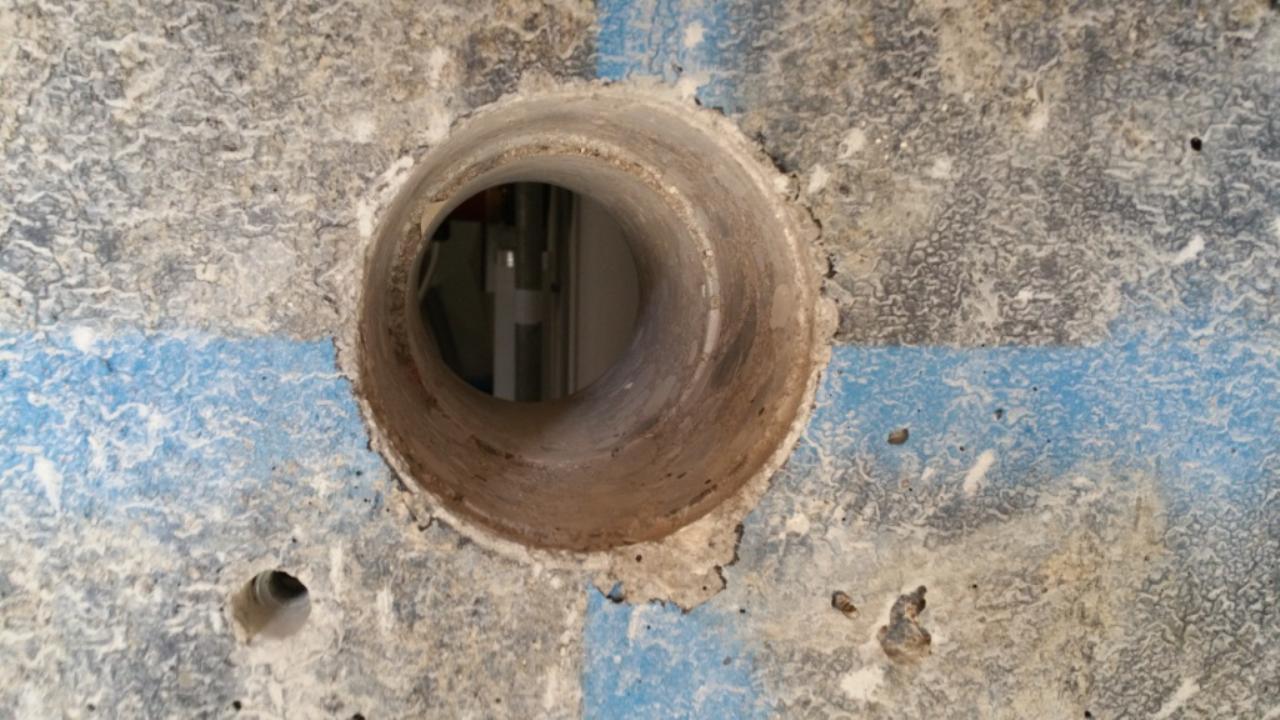

Die Kernbohrung haben wir von außen nach innen, die ersten 10cm mit Ø113mm, denn Rest mit Ø100mm gebohrt.

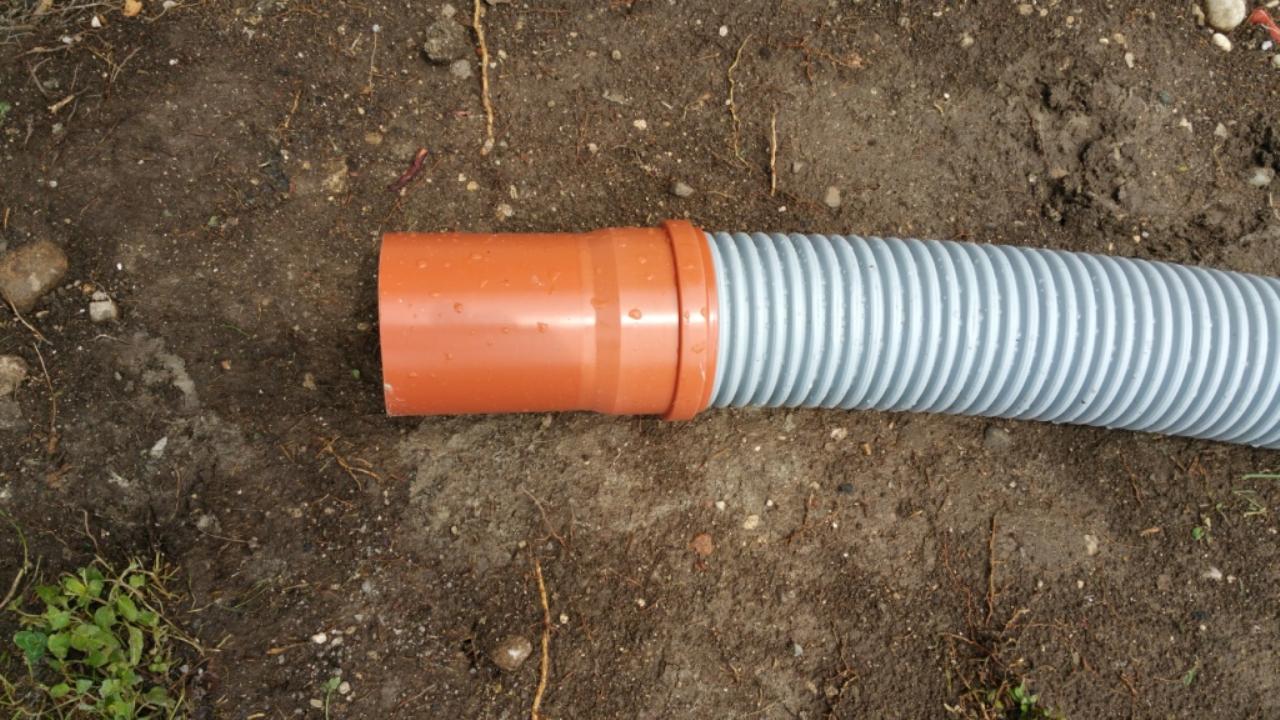

So konnten wir den Schutzschlauch direkt in die Bohrung führen bzw. haben wir außen ein Kanalrohr reingesteckt in dem der Schutzschlauch steckt.
So hat das Ganze eine guten Sitz in der Wand und kann beim Verfüllen nicht verschoben oder weggedrückt werden. Wichtig: Betonkern vom größerem Durchmesser vorher rausklopfen! Ansonsten kann es den Kernbohrer aufbiegen (ist uns beim ersten Anlauf passiert). Hier noch ein paar Bilder

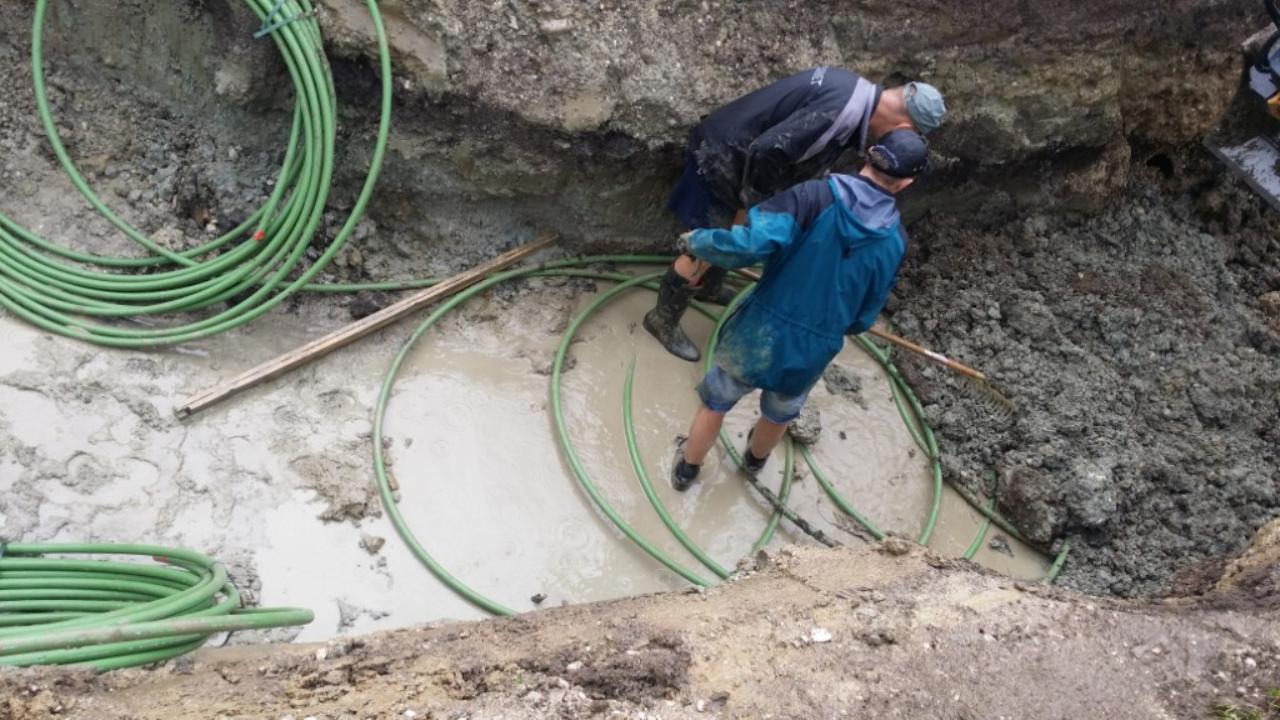

einschlämmen
Grabenplan

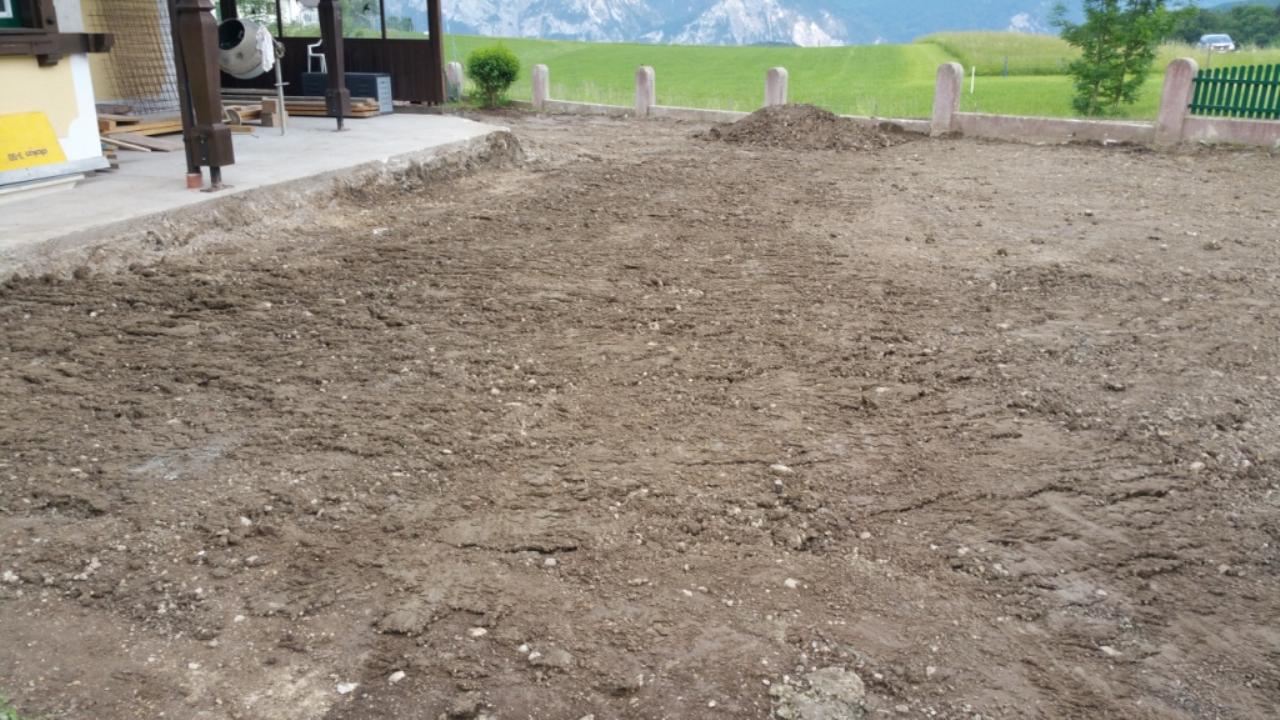

fertig arbeit
|
||
|
||
|
bravo bravo bravo... |
||
|
||
|
Gratulation!!
Danke für den super beitrag! |
||
|
||
|
Update - Herzlichen Dank auch nochmal an euch! Ohne eure Unterstützung wäre es sicher nichts geworden.
Hier noch ein paar Infos was bisher geschah... Inbetriebnahme wurde gemacht und anschließend der Estrich im EG (72qm ohne zubauen) ausgeheizt. Kälte ein bei start: 16°C Kälte ein min: 11°C Zwei Drei Tagen nach ausheizen hab ich nochmal geschaut, da hatten wir wieder 15°C. Was mir weniger gefallen hat, ist das der Servicetechniker lt. KNV die WP WP [Wärmepumpe] angeblich nicht entrosseln darf. Auch war er offensichtlich allergisch aufs Forum. Aber was solls fürs Ausheizen hat es auch so gereicht und ich werde die Punkte nochmal über meinen Installateur abklären lassen. |
||
|
||
|
tolle temperaturen!
danke für die infos, tschortsch... die philosophie des reglers ist klar. eigenverantwortung. es gibt keine passwörter, keinen vom nutzer nicht erreichbaren bereich. jedoch 3 bedienebenen: die oberste, standard die erweiterte, gekennzeichnet durch orange menüs und den hinweis nur für erfahrene nutzer, die service-ebene die bewusst aufgerufen werden muss. man darf auch nicht übersehen dass wir hier an einem kulturwechsel arbeiten. bisher war laut lehre das ausheizen mit der quelle generell tabu. wir haben jetzt mehrfach vorgezeigt wie gut und sicher das mit dem RGK RGK [Ringgrabenkollektor] und der formidablen 1x55 geht, bei der sogar die quelle auf zieltemperatur moduliert wird... ich bin in gesprächen mit knv um eine freigabe fürs ausheizen mit RGK RGK [Ringgrabenkollektor] zu bekommen und eine richtlinie dazu zu erstellen... dauert aber noch ... |
