ja, da ist ihm der mensch noch etwas voraus...
sehr viel!!! du wandelst auf des professors spuren ... |
||
|
||
|
das kommt von posts kopieren.. jetzt der link: http://www.energiesparhaus.at/forum/44697_2#401717 kalter anfang .. da schickt die wp die kalte sole raus, zb. 0° warmes ende .. da kommt die sole zur wp zurück, zb 5° belegungsdichte: auf zb 1 m grabenlänge wird <n> meter rohr gelegt. am kalten anfang <n> meter, am warmen ende 2 * <n> meter. also doppelt so viel rohr am ende wie am anfang. da die sole am anfang 0° ist, entzieht sie dem erdreich aggressiver die wärme. am ende ist sie bereits 5° und entzieht weniger aggresiv. das letzte äutzerl soll trotzdem rausgeholt werden.
|
||
|
||
|
uzi, bei deiner Planung helfe ich gerne, wie bereits beim Arbeitseinsatz besprochen. Du solltest mal dein Grundstück inkl. Haus in den Trenchplaner einfügen und einen eigenen Planungsthread aufmachen. mit den eingezeichneten Gräben wird es dann auch klarer. Kaltes Ende ist blau (weniger Slinkys), warmes Ende rot (mehr Slinkys). Wir haben bei mir beim Verlegen mit dem kalten Ende angefangen. |
||
|
||
|
ok na verstehe schon den hintergrund.... wegen der vereisen und entzug...
also am kalten ende sollten die slinky abstände doppelt so gross sein... ok ja @ alpenzell ich hab bei dir am ende nicht mehr so aufpasst, wie da die abstände bei dir sind.. aber wäre toll, wenn ihr mir dann beim Planen helft! Ich mach ev in der Woche schon einen Thread auf! Hab jetzt endlich den Einreichplan so gut wie fertig und auch den EA EA [Energieausweis]! Trenchplaner hätt ich sogar schon erstellt! Werd ich dann mal die Woche noch posten! Hatte grade mega Stress in der Arbeit und nach 13h Tage mag man selber nimma planen haha thx... |
||
|
||
|
Danke für die Blumen und für den Linken zur Tabelle!!! Hatte mir auch schon eine gebastelt. Werde jetzt mal einen etwas detailierteren Belegungsplan machen, damit ich seh wie es sich ausgeht. |
||
|
||
|
Wie groß sollte der Slinky-Durchmesser mindestens sein?
Möchte die ersten evtl. noch a bisl kleiner machen, damit nicht zuviel Grabenmeter draufgehen. |
||
|
||
|

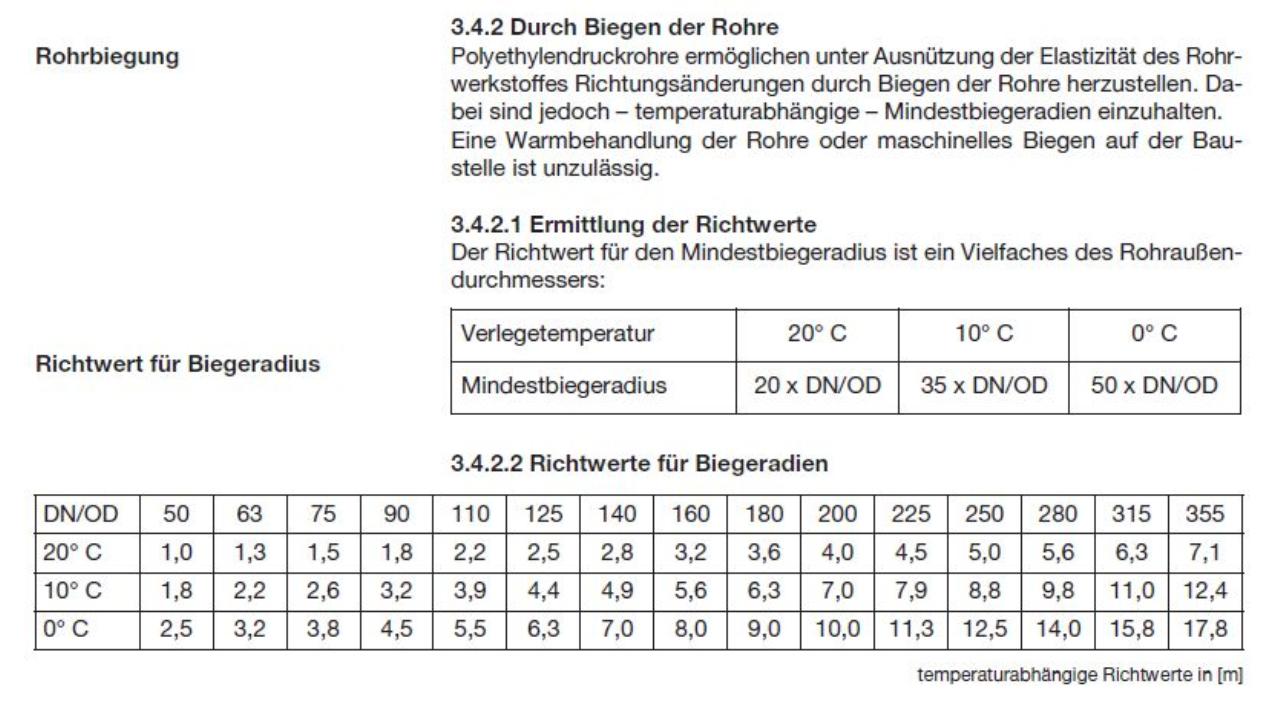

sodass du das rohr beim slinkymachen nicht knickst. üblicherweise macht man gräben nicht enger als 1,5m weil man sonst viel abböschen müßte. und bei noch engerem graben, kannst kaum gscheit arbeiten. der minimale durchmesser einer schleife wird vom rohr und temperatur vorgegeben. steht üblicherweise in den herstellerspez. mein dn40 war gar auf bis zu 80cm auf der rolle gebunden. für meine 2m gräben mußte ich die slinkies auseinander"drücken" |
||
|
||
|
hm 1,5m sollt aber mitn muggenhummer dn32er rohr auch kein problem sein oder |
||
|
||
|
Hatte so an 1.2m gedacht. Der Graben wäre sowieso breiter. Mir geht's nur darum die ersten Meter bzgl. Gewichtung etwas runterzudrücken ohne dabei zuviel Grabenmeter herzuschenken. Das neue rgk Rohr wird ja auf 1.8m gebunden. Von daher die Frage. |
||
|
||
 |
||
|
||
|

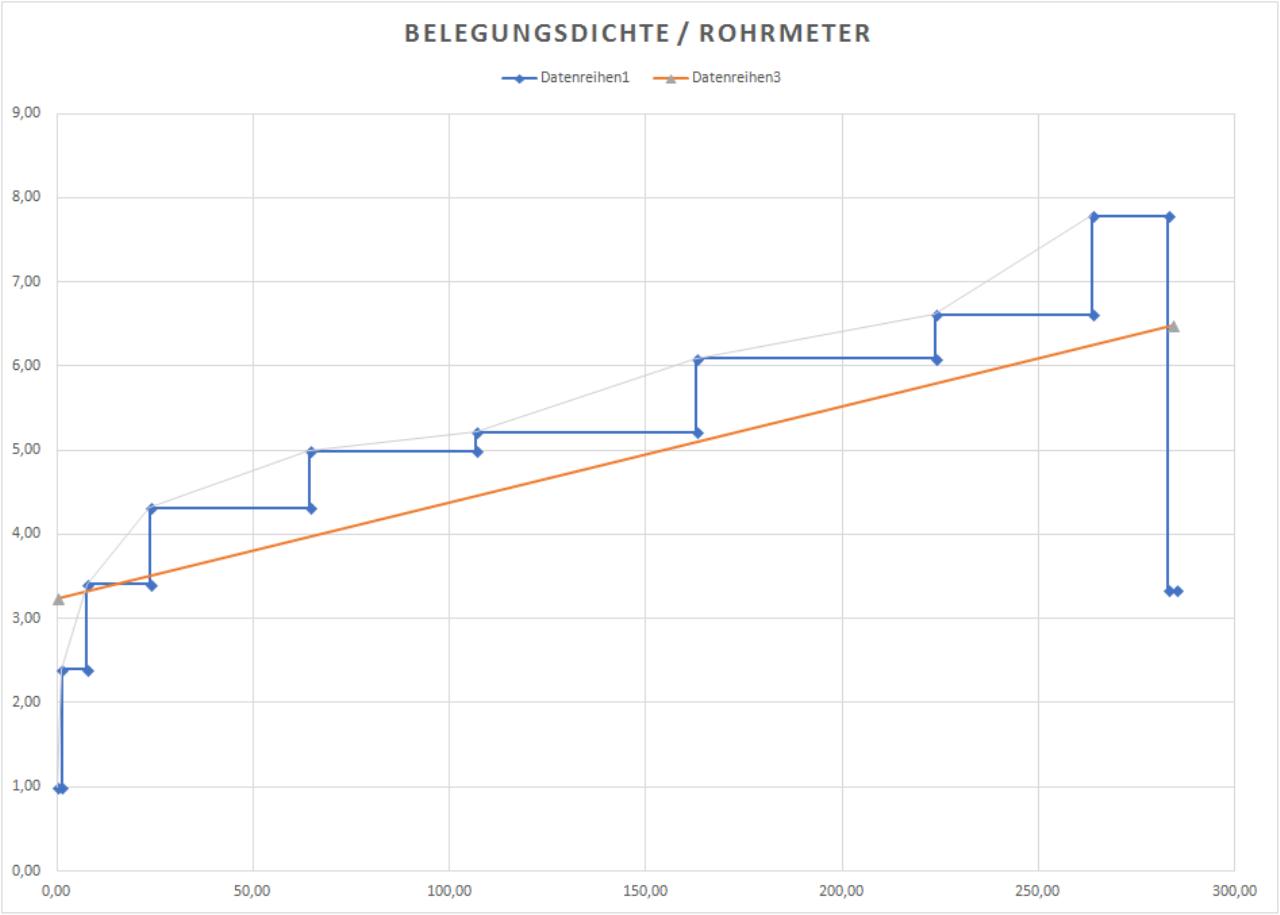

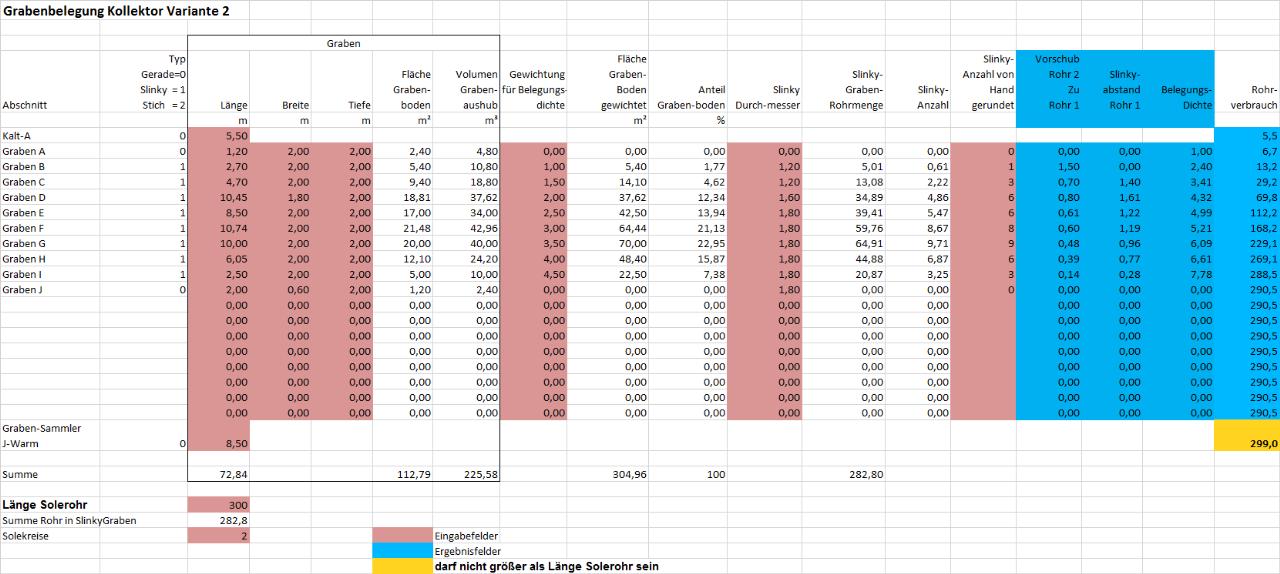

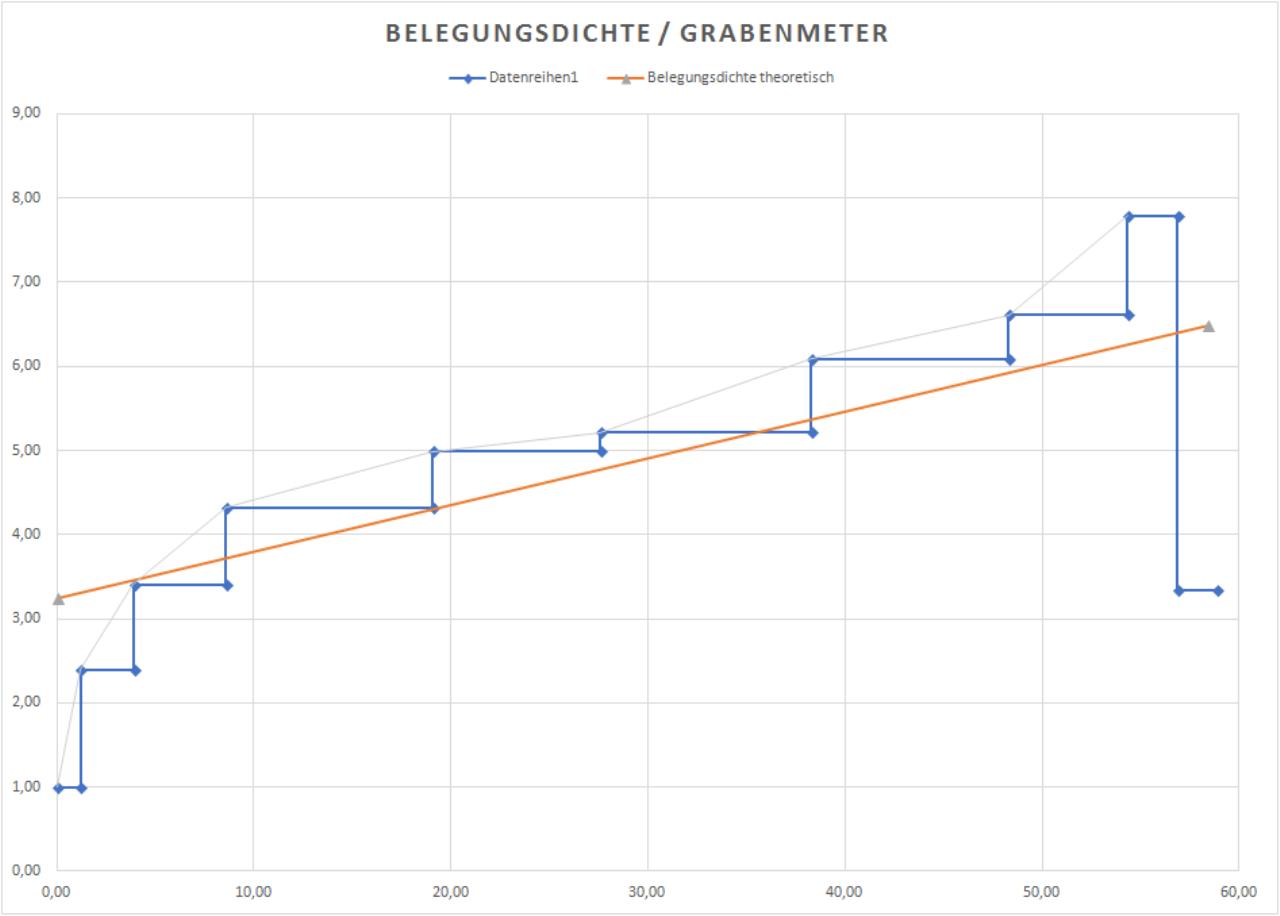

So hab gestern eine kleine Nachtschicht eingelegt und endlich den „Belegungsplan“ gezeichnet.
Hab versucht halbwegs vernünftigen Abstufungen zumachen. Ausgangsbasis war die Vorgabe vom Forum: Belegungsdichte Ende = 2x Belegungsdichte Anfang (ergibt „Belegungsdichte theoretische“). Zudem wollte ich die ersten Meter etwas entschärfen. Seht selbst…

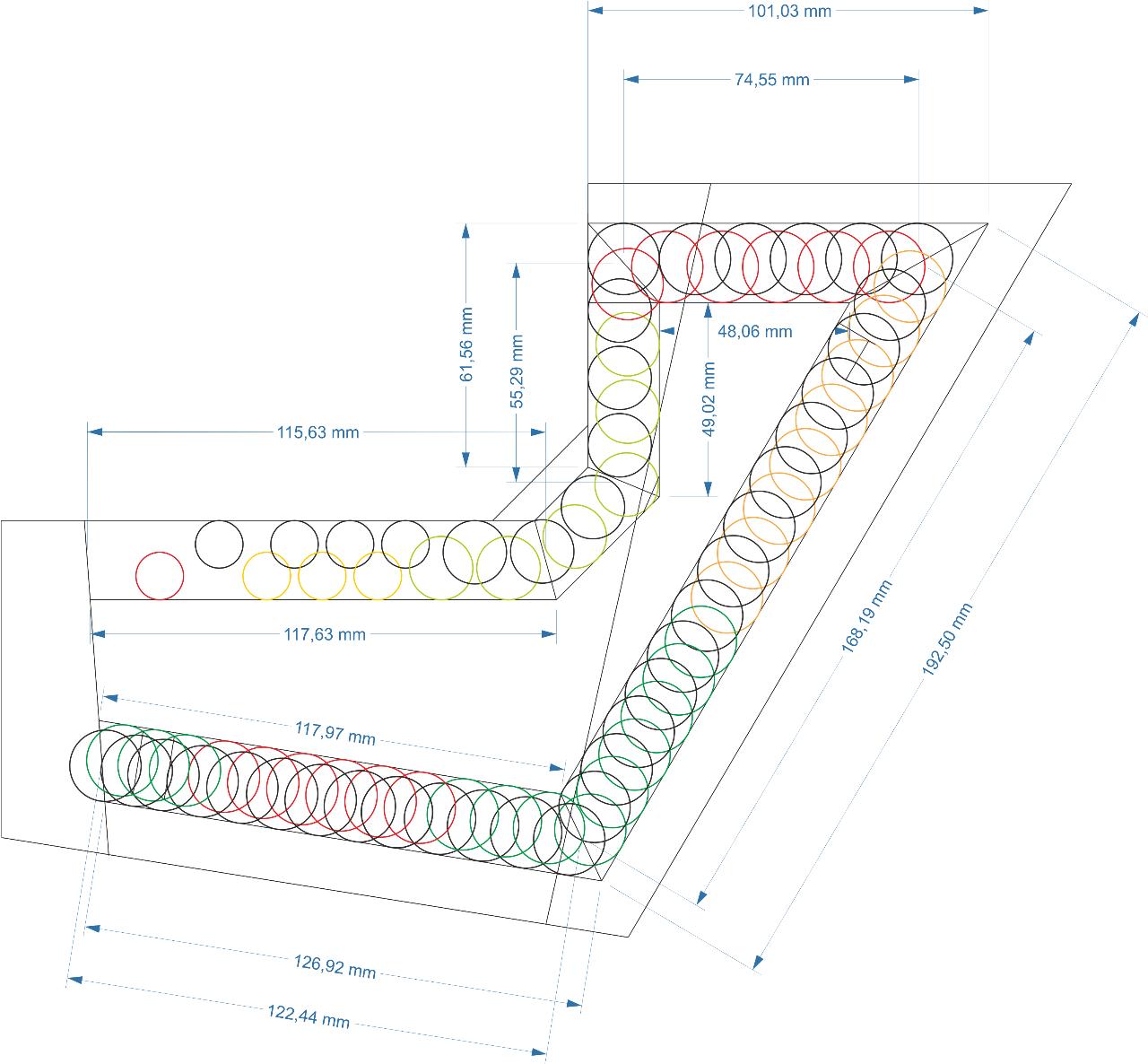

Fürs erste bin ich ganz zufrieden Da die Innenseite des Grabens um einige Meter kürzer ist als außen, stellt sich mir die Frage ob man die Seite, wo der Vorschub läuft, einfach wechseln kann? In meiner Vorstellung müsste man den Bund einmal umschmeißen aber evtl. entstehen dadurch starke Spannungen und das Rohr wird zickig? Alternative wäre mit dem Innenrohr ein zwei zusätzliche Slinkies zu machen oder den Unterschied (ca. 10m) einfach zu vernachlässigen. Was meint ihr?
|
||
|
||
|
ich glaube eher das
so genau wie du es jetzt planst wird es im graben nicht. ich hab gestern angefangen zu graben, und da sieht man schon das im naturmaß alles "etwas" anders aussieht als im belegungstool. ich habe es heute noch einmal etwas nachkorrigiert, aber trotzdem lasse ich auch "5 gerade sein". mein Belegungsdichte passt, mein Kollektor ist üüüüüberdimensioniert, und meine eck-kilometrierung wird passen. damit erschlägst du m.M nach fast alles. mbg andreas |
||
|
||
|
ich wollte es schon alpenzell aufdrängen, dass er die "seiten wechselt".
du kannst eh jederzeit wechseln, sodass je ein kollektorkreis gleich viel innen wie aussenrand bekommt. ist klar. aber je besser man es vorbereitet, desto eher kommt man an den plan heran. ich habe meine ersten 225m auf punkt genau dorthingebracht, wo ich es haben wollte
ja, die 5m +/- werden egal sein d.h. wenn man auf +/- 0m plant und es bleiben real 5m übrig ist es bereits ausgezeichnet. |
||
|
||
|
daß du ein freak bist ...
tolle planung!!!
die rohrverteilung im ersten abschnitt würde ich noch eine spur abmagern und gleichmäßiger teleskopieren... geht viel einfacher und kannst du im prinzip bei jeder schleife entscheiden. der bund wird immer längs und in der grabenmitte abgerollt...

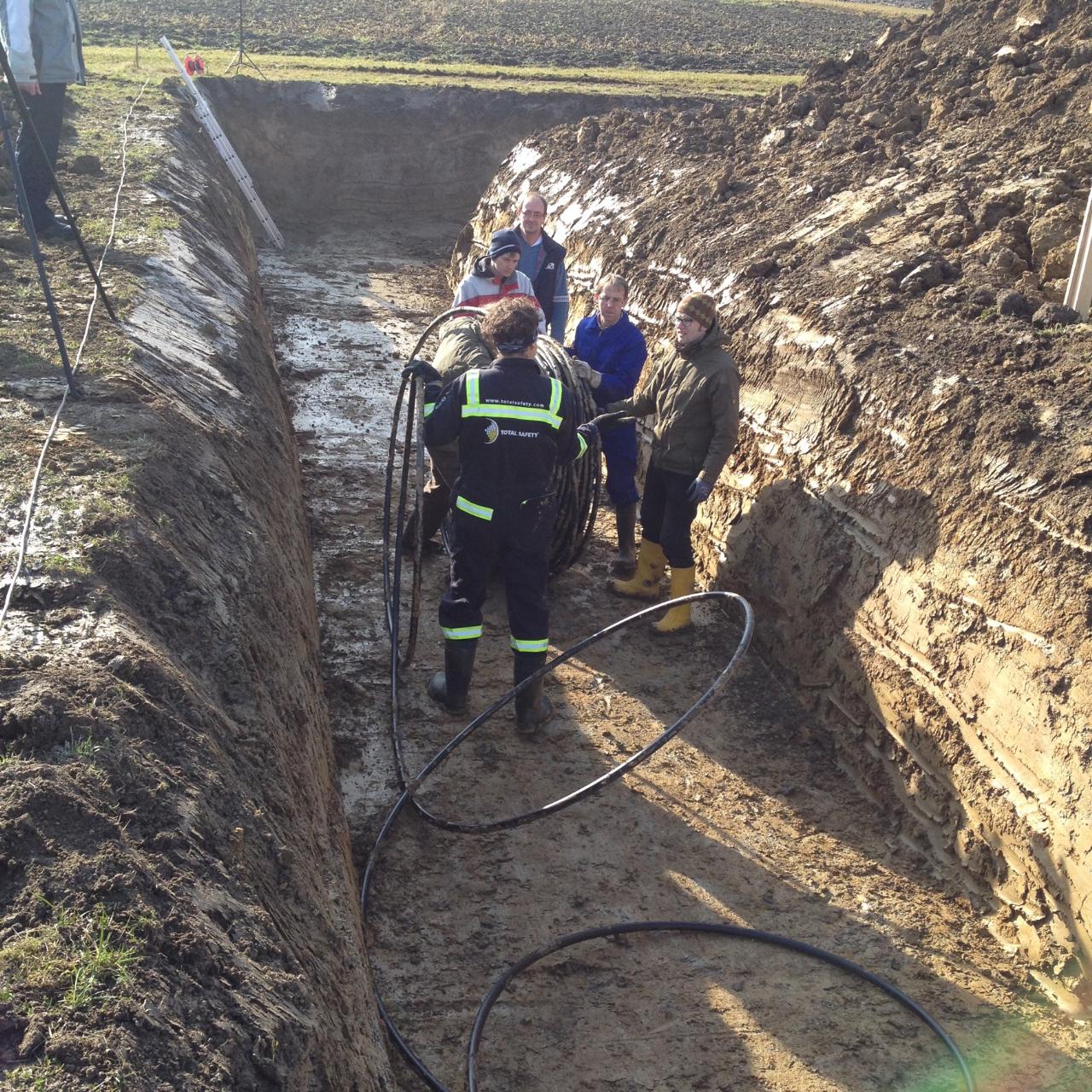

dann drückst du mit dem fuß das abgerollte rohr nach innen oder außen. damit entscheidest du auf welcher seite von der rolle sich die nächste schleife durch drüber zurückrollen des bundes löst - hier außen - dann stellst du sie an die wand und läßt sie einfach fallen. einfach so wie der mann mit der blauen pudelmütze im bild ...
wichtig ist daß beide grabenränder gut belastet werden, von dort kommt die meiste wärme nach. ansonsten macht man den längenausgleich einfach im eck wie andi sagt. da kann man kreativ auch viel optimieren, eine große eckscheife des innenkreises oder doch 3 kleine aufgefächert - einfach eckmaß ansprühen und geometrisch verteilen... |
||
|
||
|
die rohrmeter bei grabenrandwechsel mit √2 berücksichtigen |
||
|
||
|
Hast wahrscheinlich recht aber ich sehe es wie brink, je besser man es vorbereitet, desto eher kommt man an den plan heran. Das könnte bei mir etwas mehr sein bzw. ist bei mir die reine Grabenlänge im Vergleich zu den meisten anderen Projekten hier, eher im unteren Bereich angesiedelt. Von daher will ich einfach alle Möglichkeiten ausnutzen. und das von dir ok, werds versuchen danke für die Erinnerung! hast recht müsste eigentlich noch leichter gehen als gedacht. |
||
|
||
|

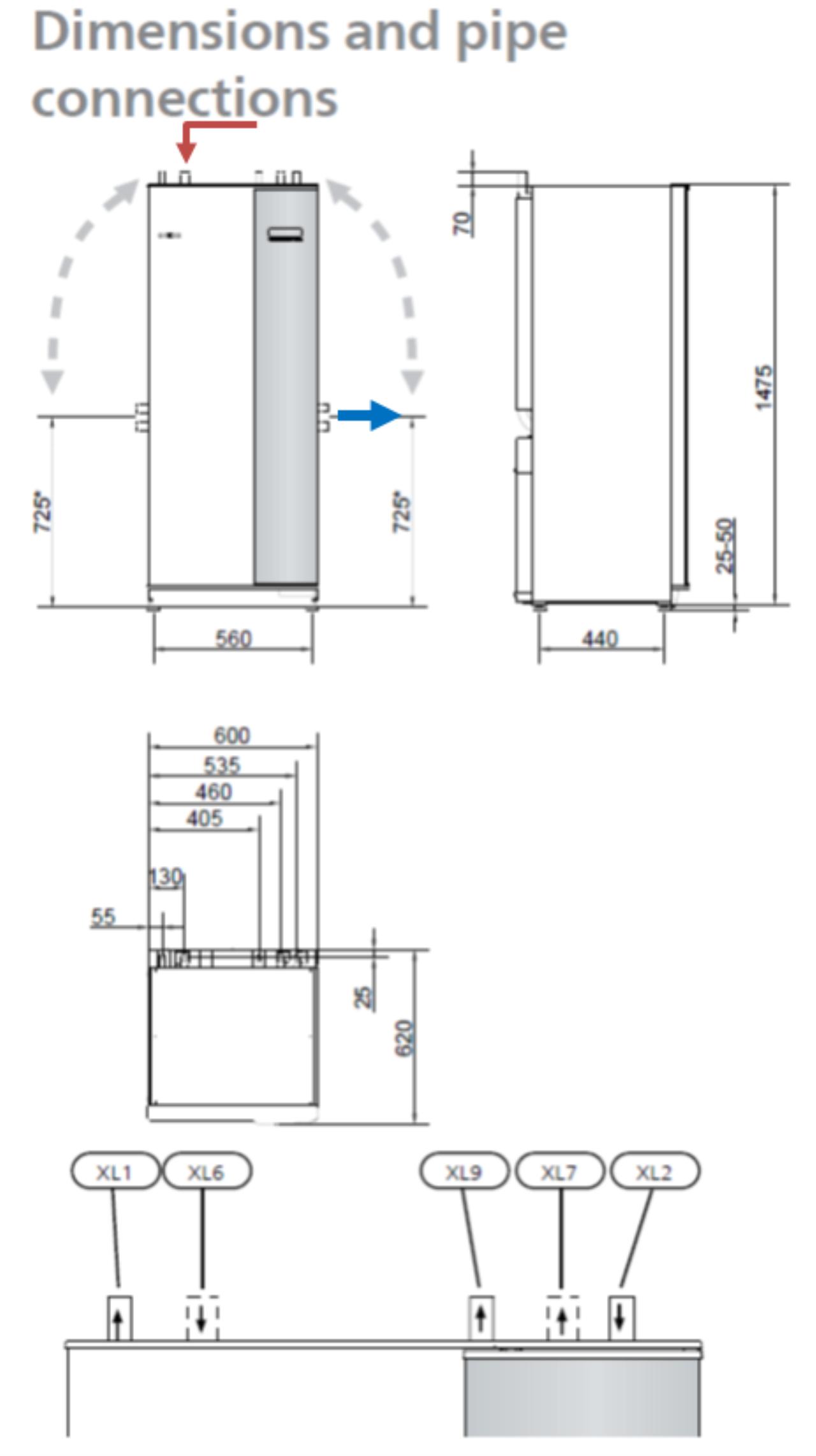

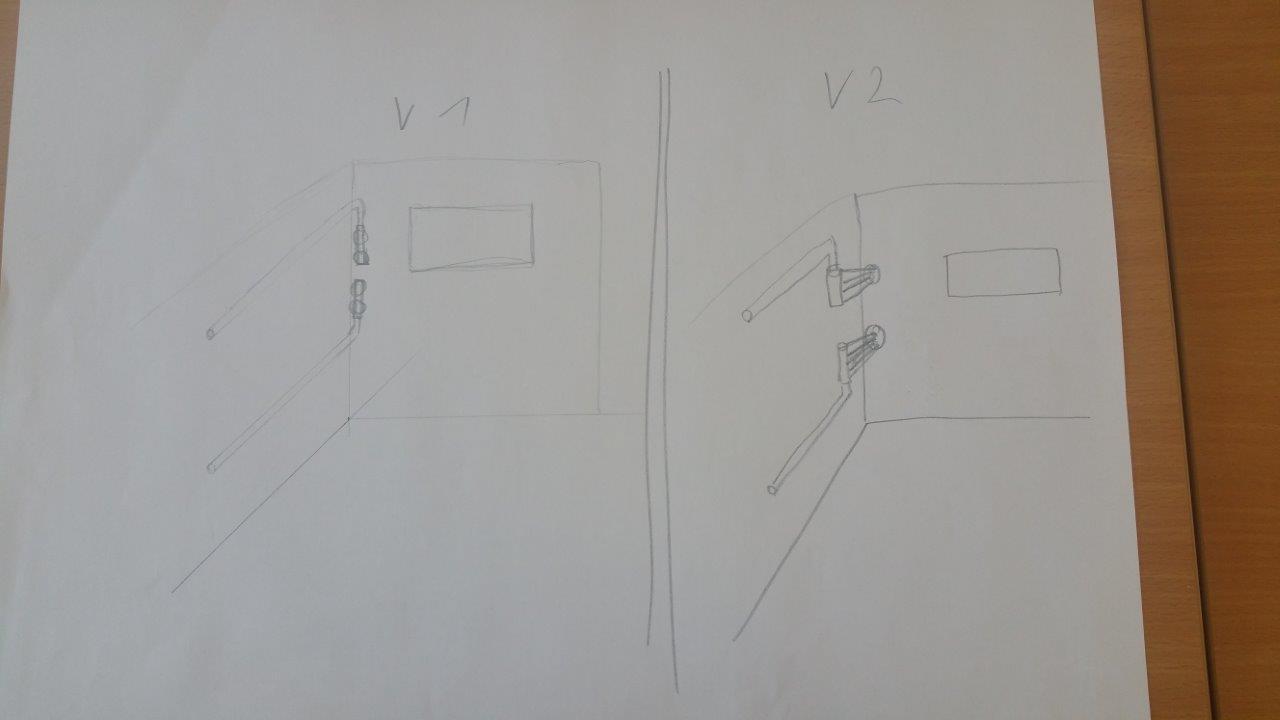

Überleg gerade wo und wie wir am besten die Wanddurchführung und die Leitungen machen. Die WP WP [Wärmepumpe] wird im Keller 90° gedreht zur Außenwand stehen. Vom Abstand her sind wir flexibel. Das heißt die Soleleitung kommt von der rechten Seite zur WP WP [Wärmepumpe]. Im Installateur Handbuch hab ich gesehen, dass man die Soleleitungen auch seitlich anschließen kann. Jetzt hätte ich mir folgendes überlegt: Sole ein: normal (oben - links) Sole aus: seitlich (mitte - rechts)
Geht das so? Nächste Frage ist 2 oder 4 Wanddurchführungen (siehe V1 oder V2)?  V2 mit den 2fach RDS wäre mir sympathischer. Der Vorteil wäre, ich hätte nur eine Bohrung je Seite (warm / kalt) und ich könnte außen direkt in 1 Schutzrohr gehen. |
||
|
||

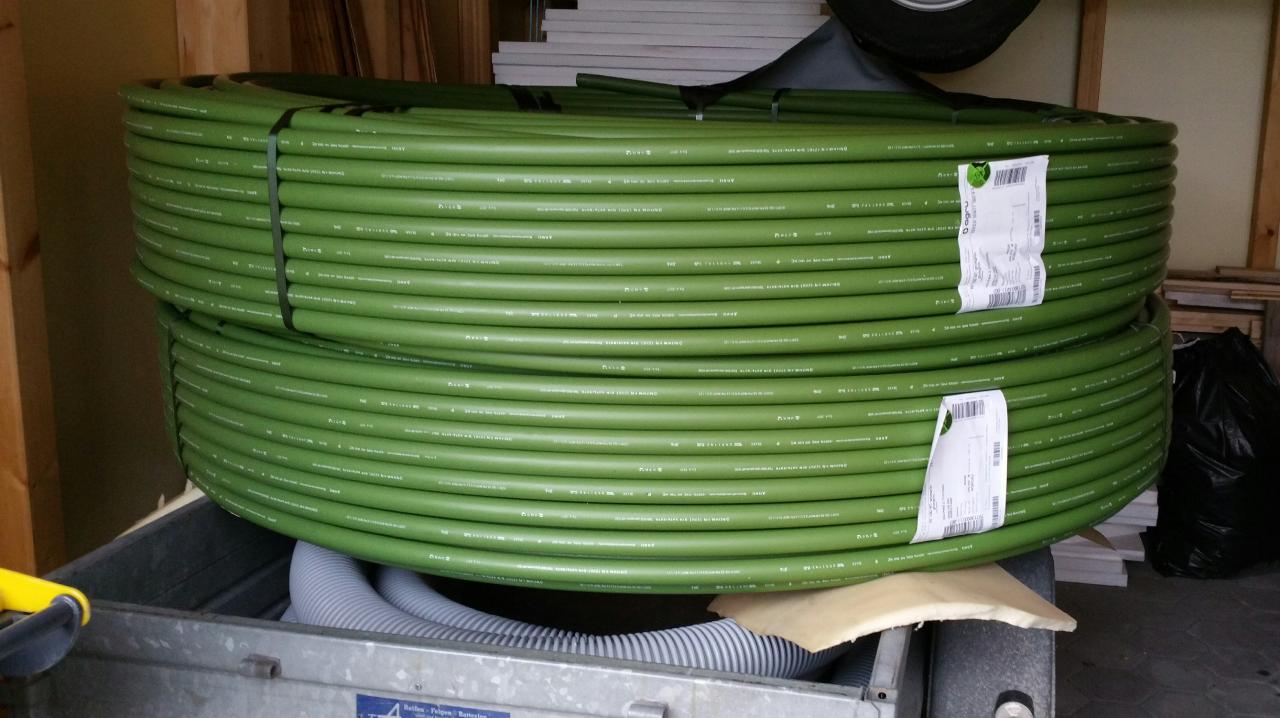

Juhu, seit gestern hab ichs auch... |
||
|
||
|
Uuihhh... jetzt gehts auf einmal sehr schnell.
Gestern mit Bagger Fa. wegen termin gesprochen und morgen wird wahrscheinlich schon der Humus abgezogen. Vielleicht könnt ihr mir nochmal eine kurze checkliste schreiben, was man alles vorbereiten sollte. |
||
|
||
|
Tiefbauer/Baggerfahrer: Umsetzbarkeit, Material zwischenlagern,
Abböschen (Grabensicherheit!!!), Wunschtrasse abklären, Grabrichtung, Baggergröße, Baggerschaufeln, Humusabzug, Planum errichten (fertiges Grundstücksniveau minus Humus). Wenn ein 24t-er 1 Tag braucht, dann braucht ein 7,5t-er 3 Tage. Wichtig ist der Grabenraumlöffel (Humuslöffel), üblich in 1,7-2,0m Breite Leiter 2m Handschuhe Markierungsspray Warnband Kabelbinder Stiefel 2 Paletten Distanzlatten Slinky, Höhe Graben Schaufel Zollstock, Rollmaß Handyfotos Plan ausgedruckt in Folie zum Schutz Plan mit Kilometrierung und Schleifenanzahl Stopfen der Enden der Soleleitung mit Klebeband zusätzlich sichern
|
||
|
||
|
@ microft: thx

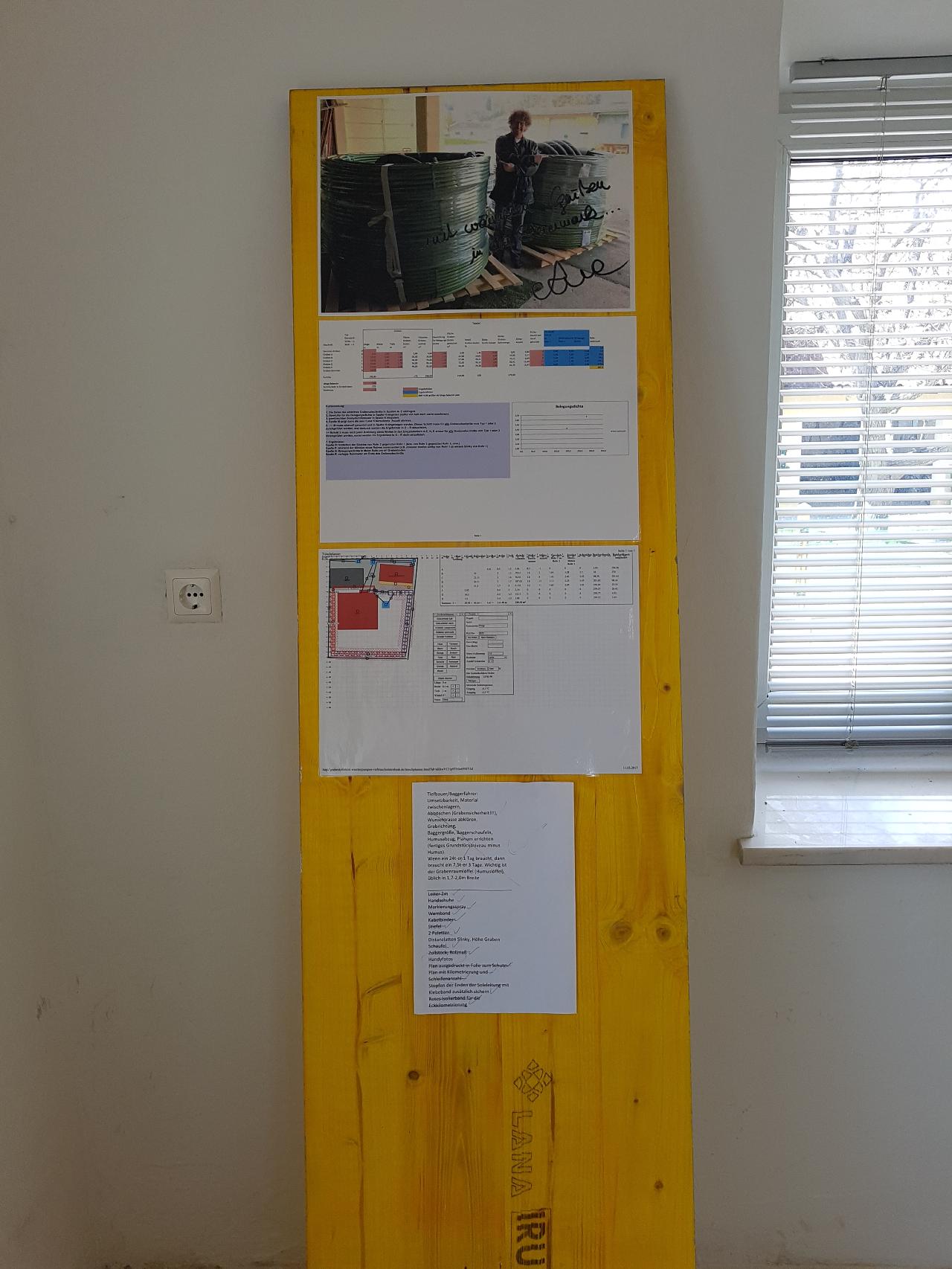

Gibt es die RGK RGK [Ringgrabenkollektor]-Tafel schon fertig |
