Hier mal mein Grafana Dashboard: Für alle die es interessiert.
Text kopieren, in ein *.JSON file einfügen und als solches abspeichern. Dann in Grafana importieren und schon solltet ihr eine Bastelkopie meines Dashboards haben
edit: Ach herrje, leider ist der Code zu lange. Bei Interesse bitte einfach PN an mich ich schicks dann per Mail... Link: https://www.energiesparhaus.at/download/grafana.json LG
|
||
|
||
|
Sehr nett, danke, wenn es zu viele Anfragen sind können wir das auch gerne hier zum Download anbieten und im Post verlinken. |
||
|
||
|
@energiesparhaus: Super wenns nicht zuviel Aufwand ist, würde ichs euch gerne schicken. Ist aber wie gesagt eine Bastlerversion ... Also nix Release-Fähiges |
||
|
||
|
Ja ist kein Problem. Ändert sich der Code laufend? Dann könnten wir auch einen ftp-Zugang einrichten wo die aktuelle Version upgeloadet werden kann. Ansonsten einfach gerne per E-Mail mit Anhang senden. |
||
|
||
|
Ich bräuchte Hilfe von den HA Benutzern und Leute mit Nibe 1155-6 WP WP [Wärmepumpe]. Ich habe folgendes Problem bei der WW WW [Warmwasser] Bereitung. Ich hatte bis jetzt folgende WW WW [Warmwasser] Strategie: WW wird zwischen 11-14 Uhr gemacht. Der Rest ist gesperrt. Stop bei 45° und Beginn 35°. Bis 11 Uhr am nächsten Tag war ich locker unter die 35° und somit konnte ich sicherstellen, dass um 11 Uhr WW WW [Warmwasser] gemacht wird. Leistung habe ich immer 3kW und Pumpe auf Auto. Warum Auto, COP hat gepasst, die Autoregelung fängt auch schön langsam mit 1 % an und steigert sich dann langsam, RL Temperatur war auch meistens so 40 Minuten konstant (der Speicher wird komplett durchgeladen) und der Takt ist sich auch immer in 1-2 Stunden ausgegangen. Jetzt kommt mein Problem, die Kinder brauchen jetzt auch schon mehr Wasser, der Wasserverbrauch von der Frau beim Duschen...kein Kommentar 😄 Wenn jetzt die Temperatur vom BT6 zB nur mehr 28° ist, geht sichs mit der Autoregelung bis 45° nicht innerhalb von 3 Stunden aus. Auch nicht wenn ich die Pumpe auf zB 5 % stelle. Ich müsste die Pumpe auf, ich schätz jetzt mal 15 % oder so stellen, damit sichs komplett bis zur Stopp Temperatur ausgeht. Dann habe ich aber nicht mehr so eine tolle Schichtung im Greenwater. Ich könnte jetzt WW WW [Warmwasser] 2x am Tag machen, dass will ich aber nicht 😁 Könnte ich irgendwie mit HA die Pumpe so steuern, dass ich zB für 45 Minuten die Pumpe auf 1 % laufen lasse und dann die Pumpe langsam steigere, sodass sich zB innerhalb von 2 Stunden ein WW WW [Warmwasser] Takt ausgeht. Ist das irgendwie möglich mit HA? |
||
|
||
|
Ja das ist möglich. Du setzt die Verdichterleistung auf z.b. 6kW und begrenzt die Verdichterleistung über die Verdichtersperre auf 40Hz. Hab ich nicht eine ähnliche Automatisierung hier schon gepostet? - >Weiss ich nicht auswendig im Moment.. muss dann wieder weg... Aber ja es geht: Wie gesagt, die Entitäten findest hier im Thread, den Trigger habe "on change" mit dem BT7 gemacht. Allerdings halte ich die WW_Strategie für fragwürdig. Setzt doch deine Pumpe auf 5-10% und regle über die Verdichtersperre, dass er halt nicht höher als 55 Grad VL VL [Vorlauf] bei einem WW WW [Warmwasser]-Lauf erreicht... Ist glaub ich wesentlich sinnvoller... Auch wenn der COP dann um 0,5 schlechter ist... LG EDIT: Hier ein Code der GRUNDLAGE dienen kann: Der Code gehört in die Scripts.yaml und muss über eine Automatisierung gerufen werden. Er macht nicht ganz was du brauchst, aber sollte als Startpunkt ausreichen temperature_adjustment: sequence: - condition: numeric_state entity_id: sensor.hot_water_top_bt7_30009 below: 42.5 - service: number.set_value data: entity_id: number.start_temperature_hw_normal_temperature_40060 value: 40 - service: number.set_value data: entity_id: number.stop_temperature_hw_normal_temperature_40064 value: 43 - service: switch.turn_on entity_id: switch.blockfreq_1_activated_40944 - service: number.set_value data: entity_id: number.blockfreq_1_start_40946 value: 50 - service: number.set_value data: entity_id: number.speed_of_circulation_pump_for_hot_water_40218 value: 10 temperature_and_pump_control: sequence: - condition: numeric_state entity_id: sensor.supply_temperature_sensor_eb100_bt2_31691 above: 49 # Upper threshold with tolerance of +1 degree - condition: numeric_state entity_id: sensor.supply_temperature_sensor_eb100_bt2_31691 below: 51 # Lower threshold with tolerance of -1 degree - service: script.adjust_pump_and_hz data_template: hot_water_temperature: "{{ hot_water_temperature }}" supply_temperature: "{{ supply_temperature }}" adjust_pump_and_hz: sequence: - service: number.set_value data: entity_id: number.speed_of_circulation_pump_for_hot_water_40218 value_template: "{{ state_attr('number.speed_of_circulation_pump_for_hot_water_40218', 'value') | float + (1 if 50 > supply_temperature else -1) }}" - delay: minutes: 0 - service: number.set_value data: entity_id: number.blockfreq_1_start_40946 value_template: "{{ state_attr('number.blockfreq_1_start_40946', 'value') | float + (3 if 50 > supply_temperature else -3) }}" - delay: minutes: 0 - service: script.temperature_and_pump_control data: hot_water_temperature: "{{ hot_water_temperature }}" supply_temperature: "{{ supply_temperature }}" |
||
|
||
|
Zur Info, wir haben die Basis für das Dashboard von scarpej hier zum Download bereitgestellt: https://www.energiesparhaus.at/download/grafana.json |
||
|
||
|
Danke für den Hinweis. @energiesparhaus gibt es vielleicht auch einen Screenshot des Dashboards als Preview? Und wenn ich das json richtig überblicke, geht es nur für influxdb Version 2.x oder? Für mich wäre das gut, aber viele nutzen vermutlich noch die v1.x Syntax |
||
|
||
|
Ich hätte da mal eine Frage...wollen wir das ganze Home Assistant Thema nicht aufteilen? Nach zB Home Assistant + WP 1155-6, Home Assistant + WP IDM irgendwas. Es hat zwar der Großteil der Leute hier eine KNV WP WP [Wärmepumpe], aber ich denke mir so wird es übersichtlicher. Bzw. geht es hier ja auch schon lange nicht mehr um Entitäten suchen. |
||
|
||
|
Tja zum Thema Screenshot hab ich nur die Möglichkeit gefunden raintank zu nutzen... PNG Export geht derzeit nicht.... Bitte checkt mal ob das für euch auch funktioniert. https://snapshots.raintank.io/dashboard/snapshot/2EGyDQZMaKrN2LVR77f9M1QqVDOOndT4?orgId=2 Hier seht ihr die Übersicht der Grafana Elemente - manche Daten sind beim Hochladen leider gescrambled worden --> Keine Ahnung weshalb --> Manche sind ok. Aber man bekommt ein Gefühl für das Dashboard. Zur Flux Sprache --> Ja 2.x --> Ich bau es nicht um |
||
|
||
|
Ja können wir gerne machen. Sind eh nur wir 3,4 im Moment |
||
|
||

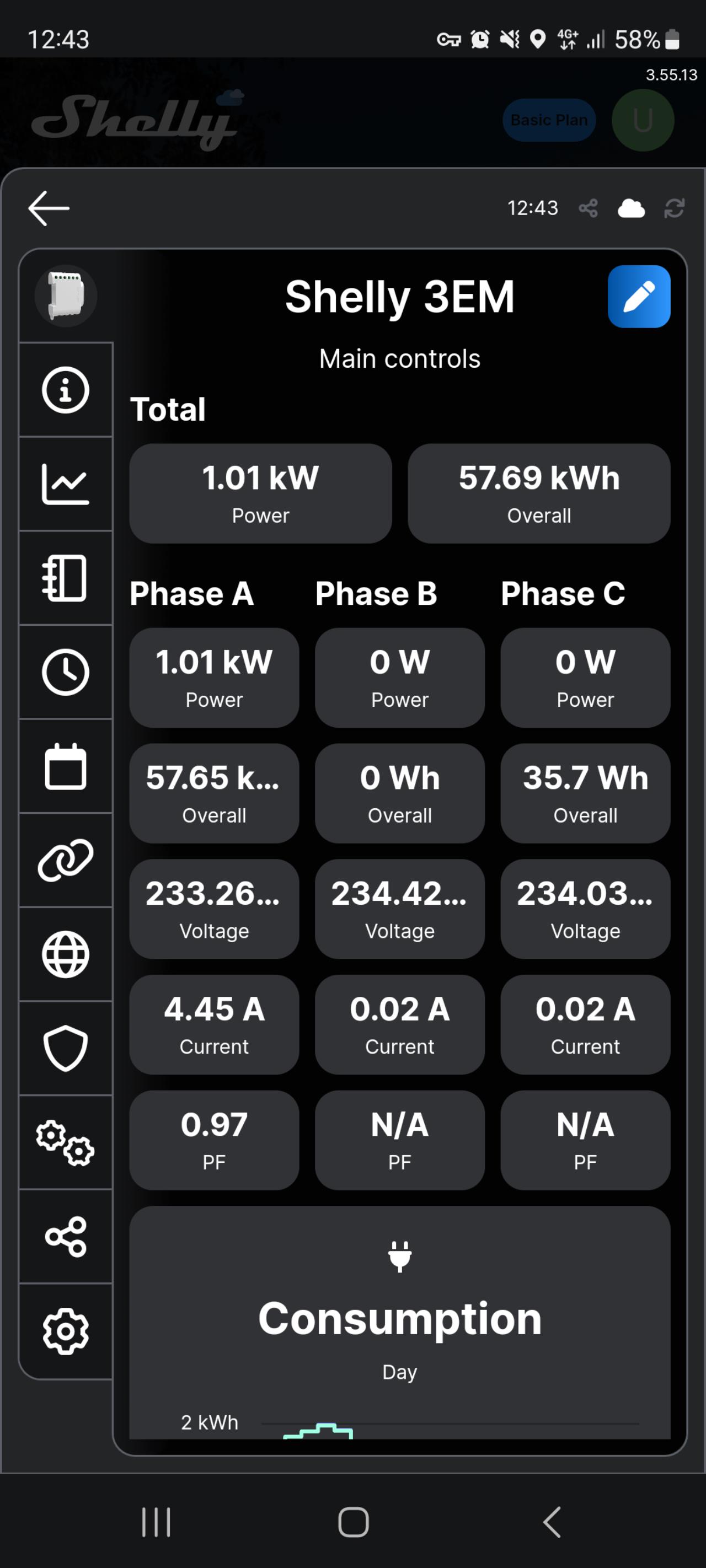

Bräuchte wieder mal Hilfe...habe jetzt eine Shelly 3EM in Home Assistant integriert und sehe genau was die WP WP [Wärmepumpe] KNV 1155-6 Strom braucht. Hier ein Screenshot vom Shelly App.  Grundsätzliche Frage, ist es normal, dass da der Strom zu 99 % über die Phase A läuft? Logischerweise sollten das positive Werte sein oder? Weil so wie es mein Elektriker angeschlossen hat waren es negative Werte. Ich habe dann einfach alle 3 Klemmen umgedreht. Jetzt zu meinem Hauptproblem: Ich möchte mir im Energiedashboard den Stromverbrauch der WP WP [Wärmepumpe] anzeigen lassen. Aktuell habe ich da nur Phase A drinnen. Siehe hier.  Wenn ich mir eine Helfer Entität mache und eine Summe aus allen 3 Phasen bilde, dann kann ich diese Helfer Entität nicht mehr für das Energie Dashboard auswählen. Kann mir da jemand helfen? Ich hoffe es ist verständlich was ich meine. |
||
|
||
|
Ja normal läuft alles über L1 bei der Nibe. Erst wenn der Heizstab zum Einsatz kommt, werden die anderen Phasen benutzt. Hat der Shelly keine "totalen Werte"? Mein SDM gibt zusätzlich zu den Phasen auch den resultierenden Wert aus. So was Ähnliches hatte ich neulich auch mit einem Statistikdiagramm. Da habe ich über ein Template Ströme addiert. Schau mal ob du bei deinem Helfer eine "state_class" setzen kannst. Die muss glaube ich auf "total" oder "total_increasing" fürs Energy Board stehen. |
||
|
||
|
Der Shelly pro 3EM hat "total" Sensoren, aber der 3EM offenbar nicht. Komisch... Hier findest du ein paar Ideen: https://community.home-assistant.io/t/shelly-3em-3-phases-energy-sensor/328166/149?page=9 und hier noch ein fertiger Code: - name: "Energy Total" |
||
|
||

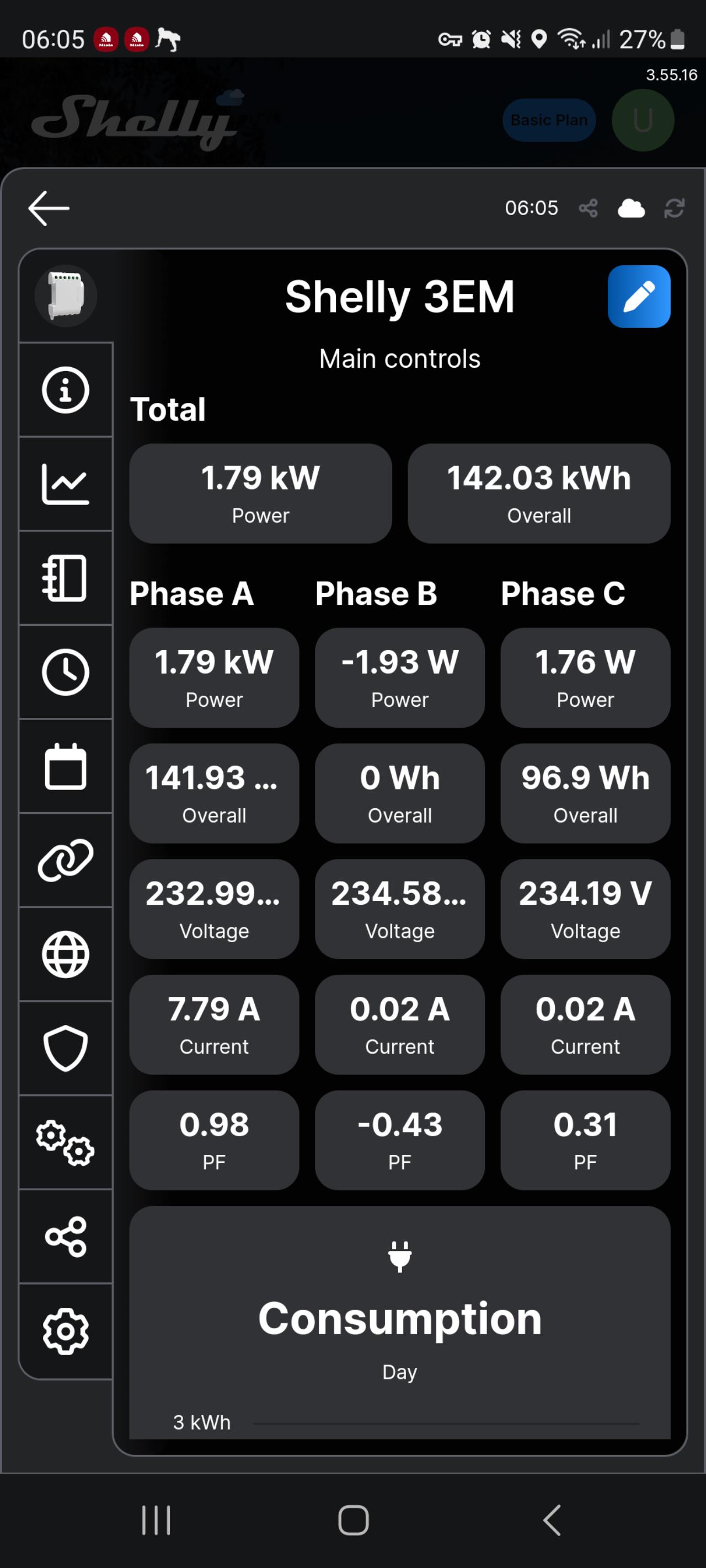

Kann das sein das Phase B bei mir falsch angeschlossen ist? Hier wird manchmal ein negativer Wert angezeigt. Bei Phase C manchmal nur ganz wenig. Heizstab ist deaktiviert.  |
||
|
||
|
Jetzt wo ich eine Shelly angeschlossen habe, sehe ich ja den momentanten Stromverbrauch. Es gibt auch eine Entität die seit dem Anschluss den Strom mitzählt. Wie mache ich es, dass ich jetzt eine Tages-, Monats- und Jahresarbeitszahl berechne? |
||
|
||
|
Entweder du nimmst den "Standard" Energie-Dashboard. Den musst du dir aber konfigurieren. Oder du implementierst dir ein Skript, dass die das Riemannsche Integral über die Zählwerte baut so wie hier:https://community.simon42.com/t/stomzaehler-liefert-nur-watt-ampere-und-spannung-im-ha/2108/3 Da findest genug im Netz... LG |
||
|
||
|
Das im Energiedashboard habe ich schon integriert. Da habe ich zwar noch ein kleines Problem, aber da schreib ich später mal 😁 Ich will eine TAZ, MAZ und JAZ JAZ [Jahresarbeitszahl] die ganze zeit berechnen lassen. Sprich ich müsste Entitäten machen (template sensor?) die zB für die TAZ, den Stromverbrauch und Wärme von 00:01 bis 00:00 rechnen. Für die MAZ von Monatsanfang bis Monatsende, usw. |
||
|
||
|

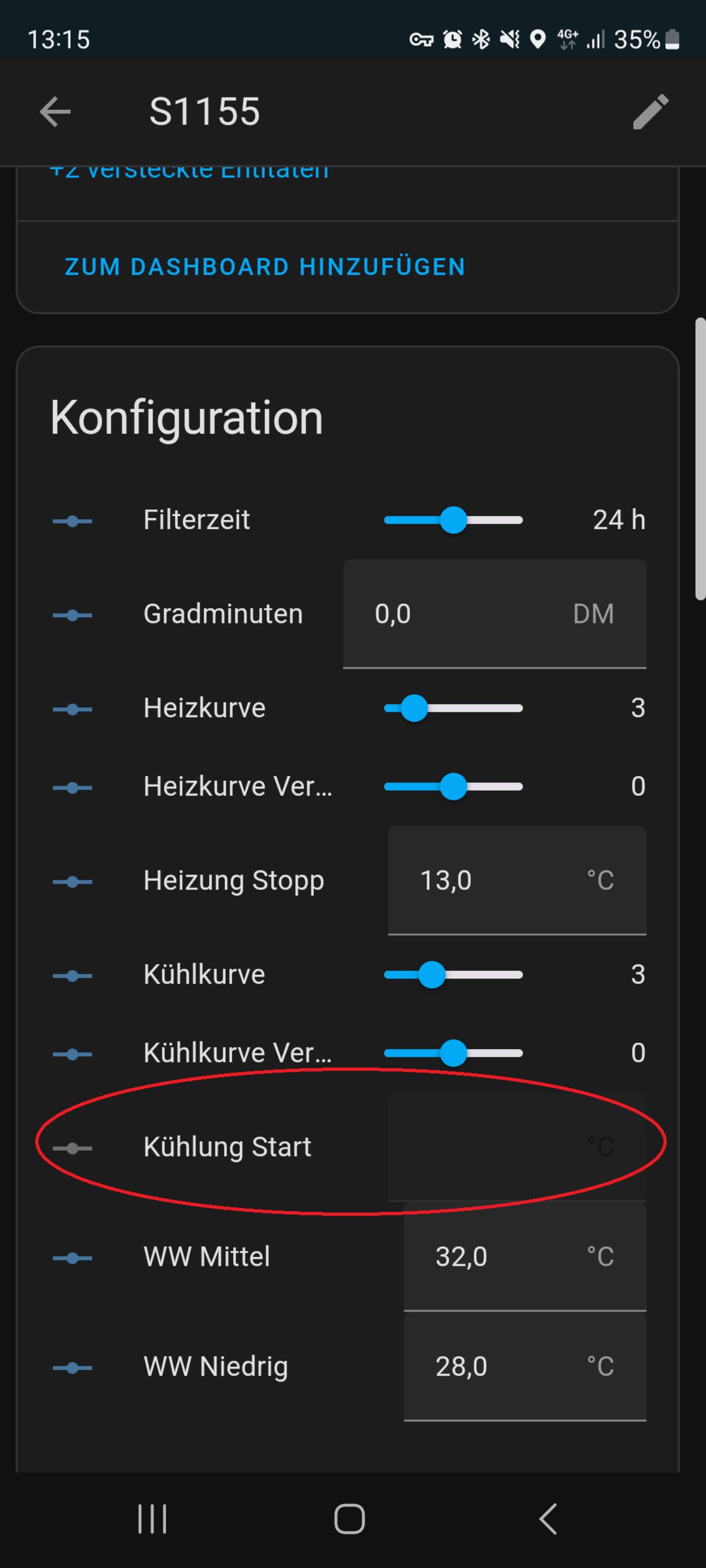

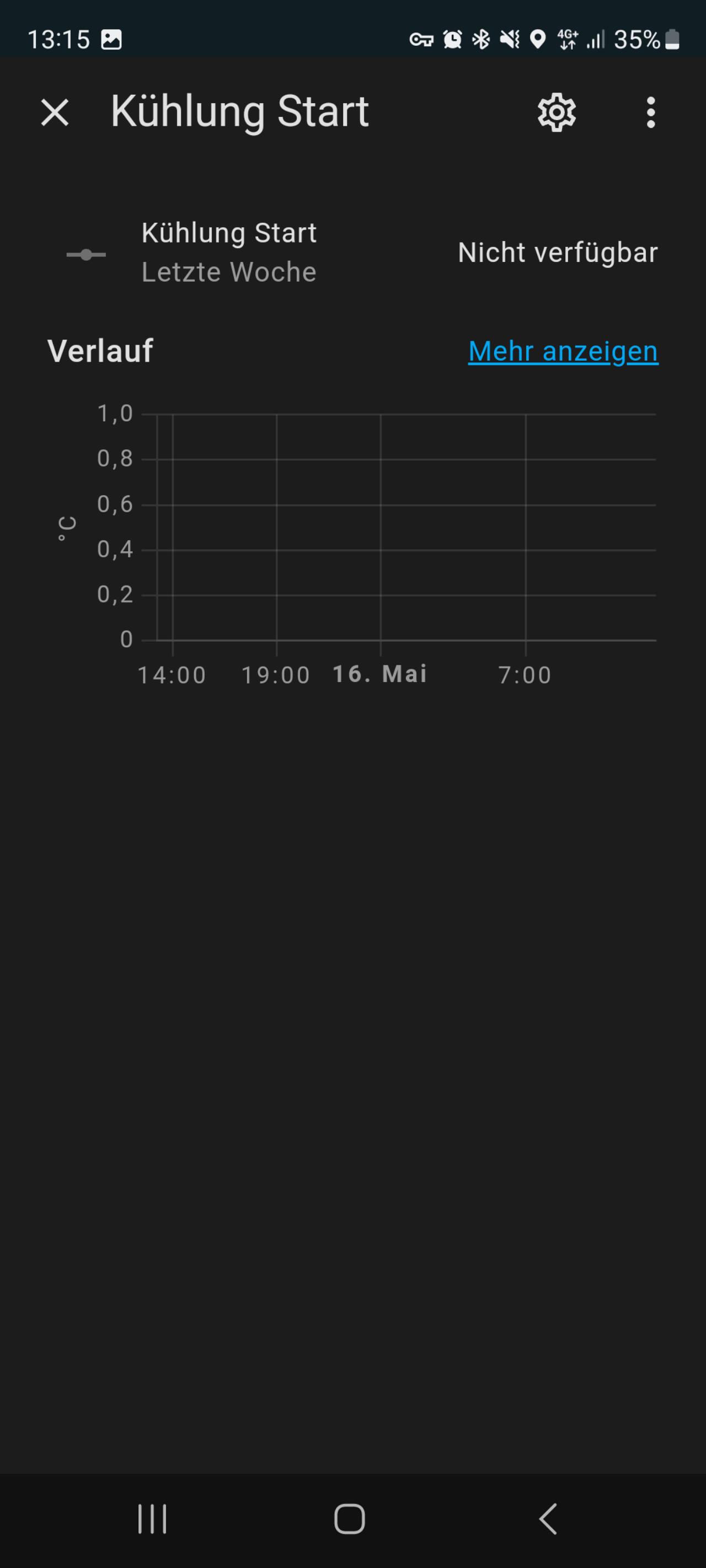

Hallo, eine Frage: spiele mich seit längeren mit der Homeassistant Integration und bin auch sehr zufrieden damit aber folgende 2 Entitäten kann ich nicht finden. Kann mir bitte jemand helfen?
Danke, lg |
||
|
||
|
number.more_hot_water_40698 (nicht number.more_hot_water_40226) |
