Hilfe bei möglichen Wärmebrücken

Hallo,

ich habe am Freitag einen aktualisierten Plan meines Architekten bekommen, und hätte ein paar Fragen an die Experten hier, wie sie die in den Bildern markierten Bereiche beurteilen wo die Dämmung schwächer ausgeführt ist. Problematisch oder nicht wirklich ein Problem?

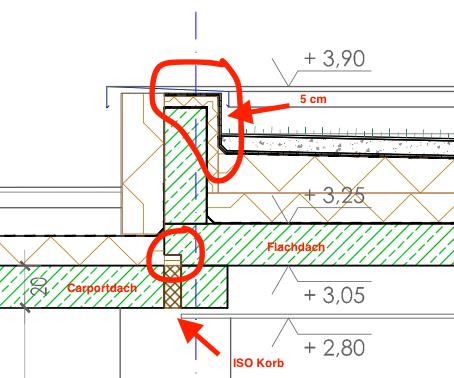

Carport:

1) Das Carportdach ist mit ISO Korb entkoppelt, aber wie ist dieser kleine Keil zum Flachdach zu beurteilen?
2) Dämmung der Attika: Oben und seitlich ist die mit 5 cm eingezeichnet. Die Attika ist aus Beton. Ich habe ich mal gelesen, dass bei Betonbauteilen es diese 1 m Regel gibt die Beton gedämmt werden muss, da es sonnst die Kälte reinzieht. Ist das hier ausreichend?

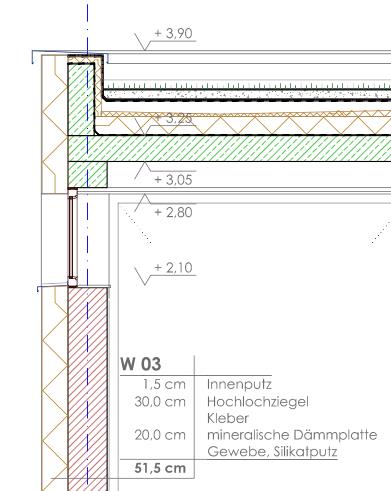

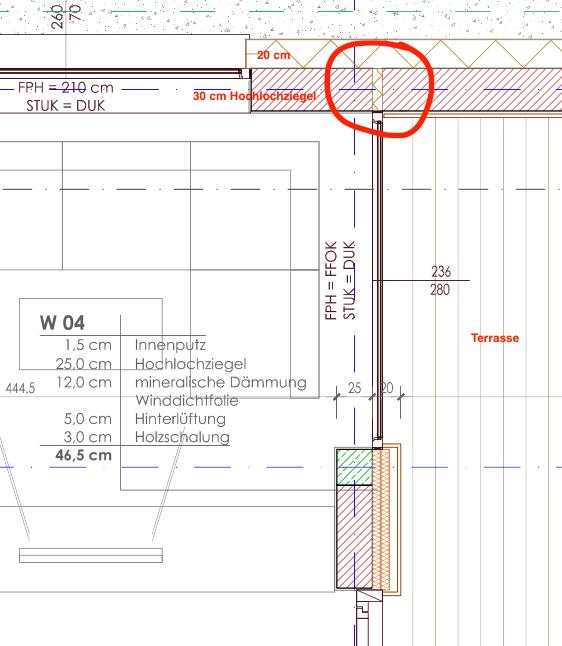

Terrasse:

Wir haben bei der Terrasse eine Sichtschutzmauer, welche aber vom Gebäude entkoppelt ist, sind da diese 5 cm Dämmung für die Entkoppelung ausreichend, oder produziere ich mir dort ein kaltes Eck? Direkt anschliessend ist ein bodenlanges Fenster.

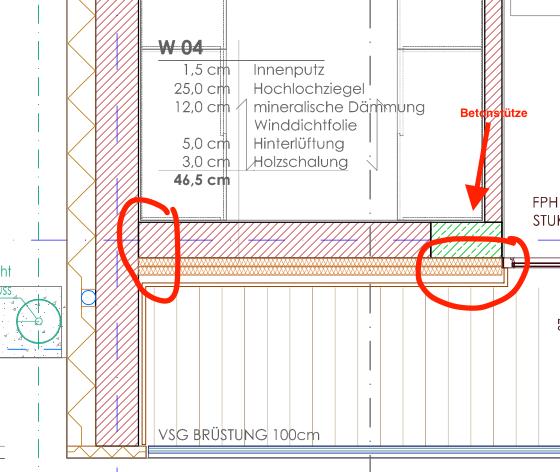

Stauraum:

1) Bei unserem Stauraum haben wir eine Stahlbetonstütze mit 25cm, davor aber nur 12 cm mineralische Dämmung. Ist das Problematisch, da ja Stahlbeton zusätzlich ja auch noch einen schlechten U-Wert hat. Oder ist das nicht wirklich ein Theme da nur kleine Fläche.

2) Ist die zweite markierte Stelle Problematisch zu sehen? Die Aussenwand (30 cm) ist ja vorne auf dem Balkon nicht gedämmt, geht da die Kälte dann durch diese Mauer an der Dämmung der Wand mit der Holzschalung vorbei? Oder ist da das ganze Mauerwerk sowieso dick genug. Ich Frage, weil ich mir nicht ein kaltes Eck welches dann vielleicht schimmelt schaffen will.

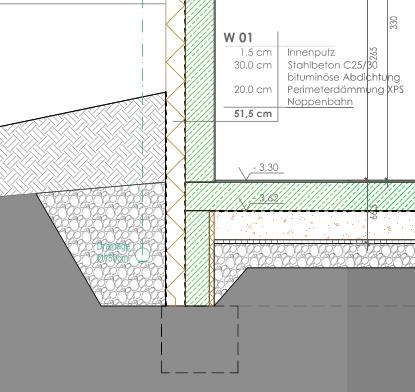

Streifenfundament:

Die Dämmung nach innen, ist das ausreichend? Oder soll hier zusätzlich auch noch mit Glasschaumschotter aufgeschüttet werden? Wir haben die Besonderheit, dass wir eine bauteilaktivierte Bodenplatte haben und dadurch darüber keine zusätzliche Dämmung im Fussbodenaufbau mehr haben werden.

Danke für eure Hilfe!
Patrick

Dieser Thread wurde geschlossen, es sind keine weiteren Antworten möglich.

Nächstes Thema: 6m Betonsäule vs.Stahlsäule

score 1 · Answer 1 · 2017-10-15T13:44:00Z

Die ersten Details sehe ich unproblematisch. Stauraum links würde ich überdenken. Rechts könnte eventuell mehr überdämmt werden.

Das Sockeldetail würde ich, wenn es das Grundstück (ebenheit) bzw. der Untergrund (Tragfähigkeit) zulässt ohne Streifenfundamente ausführen (als schwimmende Platte). Entweder mit Sockeldämmung aus Glasschaumplatten oder mit geschütteter Frostschürze aus Glasschaumschotter. Details dazu hat der Hersteller. Zb Fa Glapor auf der Homepage

30 cm Glasschaum unter der Bodenplatte erscheint mir etwas zu wenig.
Rollierung ist unter dem GSS technisch gesehen nicht notwendig, nur wenn man tiefer graben muss weil man zb schlechten untergrund hat als Bodenverbesserung.

score 1 · Answer 2 · 2017-10-15T14:33:00Z

Die Position des Isokorbes oder die Position des Attika-Balkens ... muß das versetzt sein? (mit dem Planausschnitt alleine nicht feststellbar) ... entweder den Isokorb um dessen Stärke nach links schieben, oder die Attika um die Isokorbstärke nach rechts (der Grund für die versetzte Anordnung ist zumindest für mich nicht ersichtlich)

Stauraum links ... siehe Georg ... Mauerwerk links auch thermisch trennen.

Streifenfundament
@Georg ... die strichlierte Linie scheint das Urgelände zu sein --> Hanglage? --> irgendwas muß die Horizontalkräfte aufnehmen, daher würde ich auch eine Frostschürze bzw. ein Fundament machen.

Rollierung "und" Schaumglasschotter (für mich auch zu wenig) verstehe ich auch nicht ganz.
Wie sieht es denn mit (Hang)Wasser aus? Bei Schaumglasschotter sollte ja möglichst kein Wasser vorhanden sein ... deshalb zusätzlich Rollierung? (da würde ich eher rundum leicht vertieft die Drainage legen, wie es bei den GSS-Lieferanten abgebildet ist)

score 1 · Answer 3 · 2017-10-15T15:03:00Z

Ok die strichlierte Linie ist mir nicht aufgefallen. Dann wird ein Streifenfundament notwendig sein.

score 1 · Answer 4 · 2017-10-15T20:56:00Z

Sorry, ja habe vergessen zu erwähnen, dass es ein Hanggrundstück ist.

@ap99: Ja die versetzte Position ist komisch. Der Schnitt soll den Eingangsbereich zeigen. Ist hier vielleicht die Idee die Eingangstür in die ISO Korb Dämmung zu setzen (Laienhaft gesprochen)? In einem zweiten Schnitt, welcher die Fenster zeigt ist dieser Versatz nicht drinnen.

Danke, werde die thermische Trennung des Mauerwerks beim Stauraum anregen. Soll das auch 20 cm wie die Aussendämmung sein, oder nimmt man da weniger? Beim Terrassenbereich sind das ja anscheinend nur 5 cm.

@GeorgL/app99: Ja das mit der Rollierung wollte ich auch Hinterfragen, den auch mein Wissensstand ist, dass das mit Schaumglasschotter so nicht notwendig ist. Wieviel würdest du Schaumglasschotter verwenden? 40 cm verdichtet?

Laut Bodengutachten wenn ich das richtig verstanden habe ist kein Hangwasser vorhanden. Falls es relevant ist, wir haben lehmigen Boden (laut Bodengutachten: Der hierbei erkundete Boden zeigt sich dahingehend, dass der tragfähige Boden nach einer Überlagerung aus einem +/- schluffigen, +/- kiesigen Sand als +/- sandiger, +/- schluffiger Kies ansteht.) Die wasserdurchlässige Kiesschicht beginnt auf ca. 4,2m.

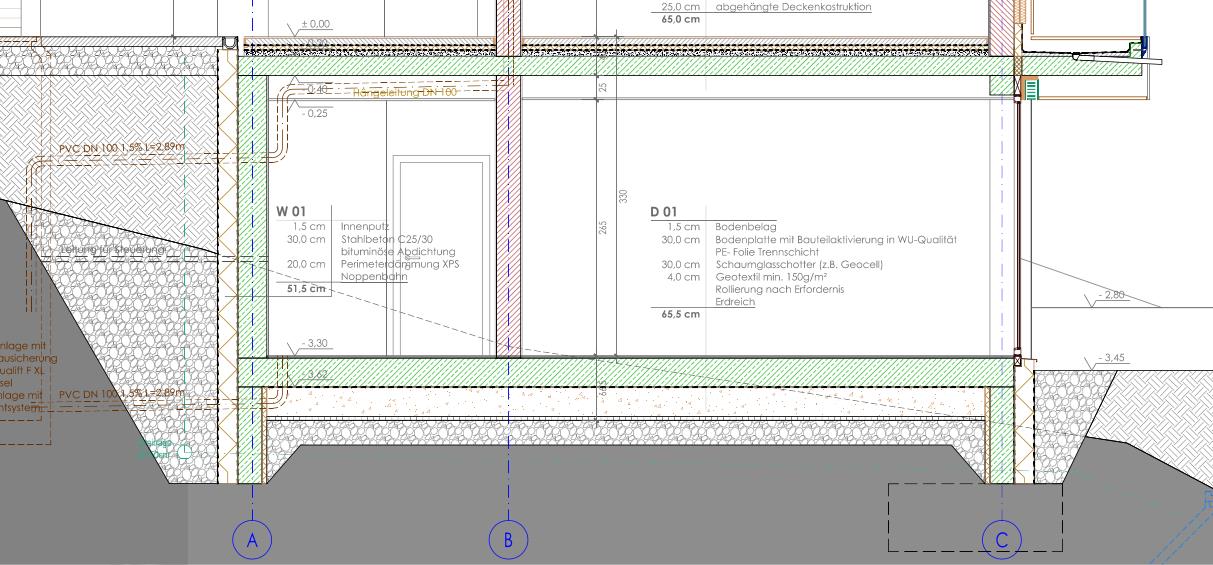

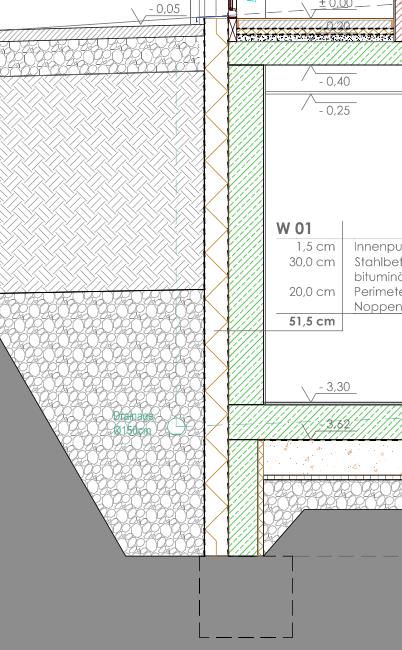

So ist aktuell die Hangseite ausgeführt und jeweils zwei Schnitte von der linken Seite wo man den Geländeverlauf und die Drainage sieht. Die hellgraue gekastelte Fläche zum Hang hin wird aufgeschüttet.

Hangseite:

Links:

Gehört also die Drainage noch weiter runter? In einem anderen Faden habe ich auch mal gelesen, dass bei lehmigem Boden man die Hinterfüllung mit Schotter vermeiden soll, weil das sonst wie ein Wassergraben wirkt...

score 1 · Answer 5 · 2017-10-16T08:56:00Z

Vorweg, ohne alle Pläne (um einen Überblick zu bekommen) oder das Projekt genauer zu kennen, ist es schwer bis unmöglich was zu sagen.

Wozu hangseitig und seitlich die "Frostschürzen"? ... was ist denn das links davon? Edit: wird wohl eine Hebeanlage sein oder? (den Ablauf vom unteren Geschoß finde ich "mutig")

Drainage einfach so tief, daß der GSS nicht im Wasser stehen kann.
