Ich hatte heute einen weiteren Termin mit meinem Installateur. Hab auch ein erstes Angebot bekommen. Hui, da muss ich noch vieeeeel verhandeln...Hoffentlich können wir uns auf einen vernünftigen Preis einigen...
Ansonsten ist er von dem System sehr angetan und auch motiviert. Besucht auch demnächst ein Ringgrabenkollektor-Seminar in St.Pölten... Arne, bist du Vortragender???
|
||
|
||
|
|
||
|
||

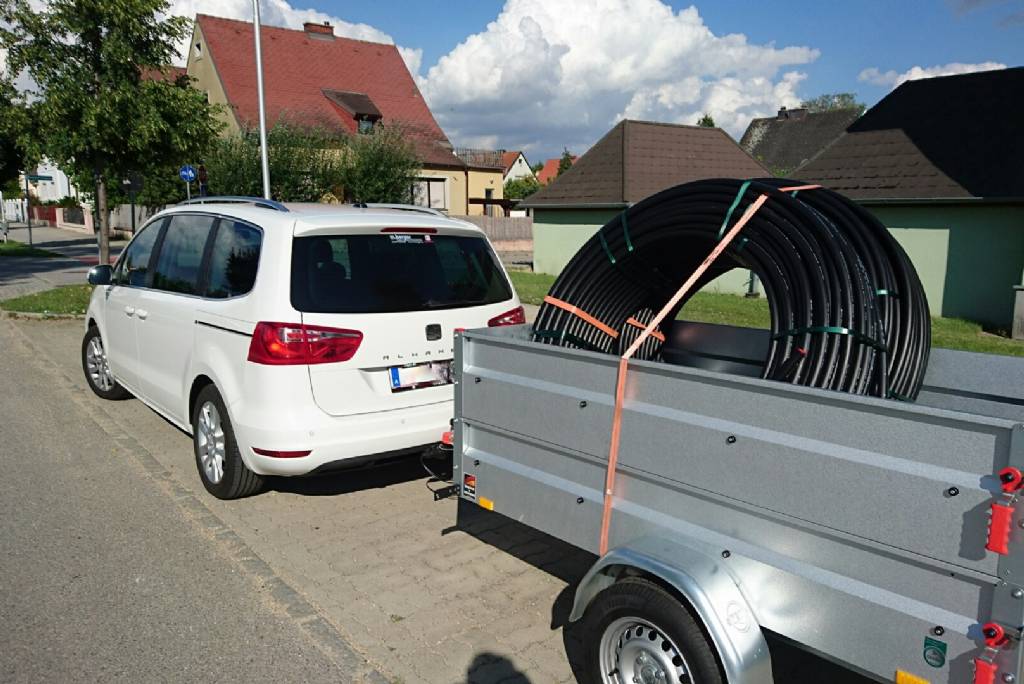

Geschafft! Kollektorrohr aus dem Ringgrabenkollektorshop hat die weite Reise Grieskirchen - Neusiedl gut überstanden!
Anfang Oktober sollte dann das Rohr versteckt werden... |
||
|
||
|
Diese Woche war dein Rohrbund samt Zubehör noch Fotomodell für den Artikel in 'Der österreichische Installateur' ... |
||
|
||
|
Sehr gut Gibt's den Artikel irgendwann mal online? |
||
|
||
|
sicher, kommt aber erst in der nächsten Ausgabe heraus... |
||
|
||
|

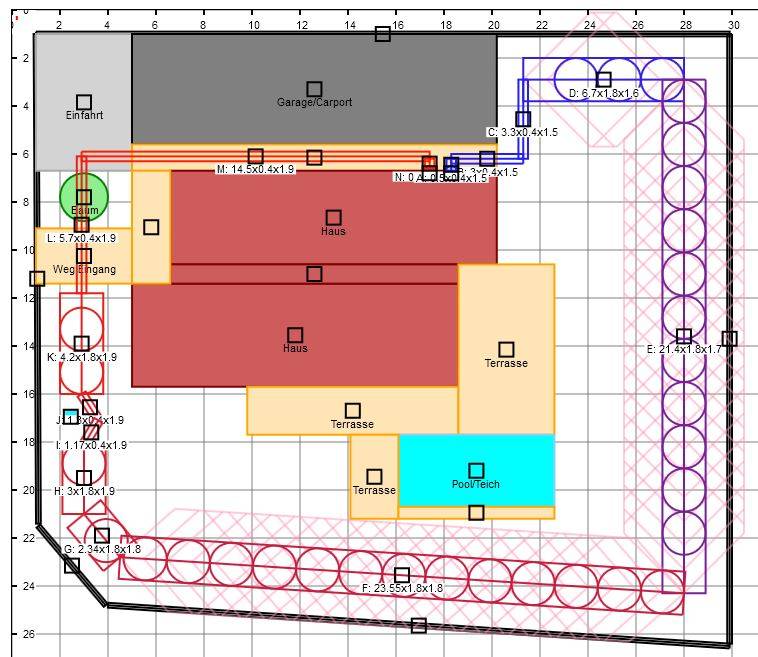

Kurzes UpdateSo, nun hat sich wieder einiges getan: * Bauverhandlung ist hinsichtlich Grabenkollektor gut über die Bühne gegangen. Es gibt nur die Auflage mit dem Kollektor einen Abstand von 1m zu den Grundstücksgrenzen zu halten. Das hat den Hintergrund, dass ich einem Nachbarn von meinem Projekt erzählt habe, und dieser dann bei der Bauverhandlung anmerkte, falls seine Thujen beschädigt würden, diese zu ersetzen wären. * Installateur für die WP WP [Wärmepumpe] wurde auch fixiert. Es wird - welche Überraschung - eine 1155 - 6PC mit Greenwater 300/200 Speicher. Der Installateur war letztens bei Arne in der Schulung. @Arne: Du hast ihn sehr beeindruckt. Der Installateur ist sehr offen für den Grabenkollektor. Wenn er auch so manche Bedenken hat. Die sind aber eher regional bedingt. * Hier ist meine letzte Planung: Die sollte so ziemlich fix sein: http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=gWHQqXwDFILlTDDjaI6q http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=BatNUlaxDAaUwRLXPhBv Verbesserungen und Inputs wären wünschenswert! * Da wir nicht allzu viel Platz am Grundstück haben, überlegten sich der Installateur und ich für die Kollektorverlegung folgende Vorgehensweise: 1.) Wir verlegen Abschnitte D-K vor Kelleraushub 2.) Vor dem Verfüllen wird das Rohr gespült (falls das nötig ist!?) und dann unter Druck gesetzt. 3.) Die Abschnitte ABC und LMN werden quasi noch im Rohrverbund gelassen und im Abschnitt D bzw K flach hingelegt. Dann den gesamten Kollektor zufüllen, wobei über den noch zu verlegenden Slinkys ein Schutz/Warnband mit eingegraben wird. Dadurch erwarten wir uns, dass bei den weiteren Arbeiten das Rohr nicht beschädigt wird. 4.) Nachdem der Keller und das Garagenfundament gebaut wurden, würden wir die Kollektorenden wieder ausgraben und dann fertig verlegen. Ist das ein Plan oder keiner??? * And the future: - Bei einer Kollektorverlegung dabei zu sein - Baufirma wird auch demnächst fixiert und dann hoffe ich auf einen großen Bagger - Baubeginn noch Anfang Oktober, bzw. 2 Tage vor Kelleraushub sollte der Kollektor verlegt werden. |
||
|
||
ein sehr guter mann, er hat mich auch beeindruckt; hast eine gute wahl getroffen...
da werden dich manche um den platz beneiden ...
du verlegst doch vor dem baugrubenaushub? also steht der gesamte grund zur verfügung. du wirst nur einen bruchteil davon brauchen; noch dazu wegen der günstigen situation mit der anschüttung (bei F glaube ich?) vergleiche den aushub bei mario...  Bildquelle: http://up.picr.de/21845177rd.jpg
perfekt! das hat noch niemand gemacht. die solerohre sind beidseitig mit schutzkappen verschlossen. das solesystem ist da viel simpler und robuster als direktverdampfung mit zirkulierendem kältemittel. da muß auf allerhöchste sauberkeit geachtet werden. ich persönlich würde abdrücken unmittelbar nach dem verlegen bereits für ausführung auf höchstem niveau halten. falls wirklich auf verschlungenen wegen ein kunststoffspan im rohr liegt landet der früher oder später im filtersieb der soleleitung (filterball). dieses säubert man nach inbetriebnahme bzw dem ersten winter und kann es dann ausbauen, da nix mehr nachkommen wird... perfekt! ja, kann man natürlich machen. alternative wäre den rohrbund oberirdisch am rand des grundstücks zu lagern und bsplw 4 staffeln rundum einzuschlagen wie ein zaun. wichtig ist vor allem daß der polier und der baggerführer genau wissen was da wo verlegt wird und derselbe baggerfahrer bei dir bleibt und nicht wie bei richard 4 verschiedene antanzen. dann ist sowas völlig sicher. wasser, kanal und strom liegen ja auch da in der gegend rum und müssen beachtet werden. das ist ein guter plan mit 3-facher sicherheit. ich meine ihr dürft es euch etwas weniger aufwändig machen ...
2x nördliches weinviertel hätte ich da im angebot... in 1,5 monaten wird sich hoffentlich noch was näheres für dich finden ...
|
||
|
||
|
und hier das video von hannes, das auch sehr gut den aushub zeigt...
|
||
|
||
|
Ja, ich weiß eh. Momentan schaut alles so knapp und klein aus. Allerdings ist die Frage, wieviel wir wirklich aufschütten müssen beim Kollektorabschnitt F. Hängt nun davon ab, wie hoch die Grundmauer vom Zaun wird. Aber da arbeitet gerade mein Architekt dran. Das war der Vorschlag vom Installateur. Wusste nicht welchen Hintergrund das hat... Er meinte eher, dass man durch das Spülen und unter Druck setzen gleich sieht, ob das Rohr ohne Beschädigung verlegt wurde... |
||
|
||
|
Ob ein "Zaun" vor Unachtsamkeit schützt weiß ich nicht. Im Bereich des Abschnittes D wahrscheinlich kein Problem, aber im Bereich K wird wahrscheinlich länger viel "Verkehr" sein, und da wäre ein geknicktes Rohr nicht so toll... Bin auch gespannt, wieviele Baggerfahrer ich verbrauche
Naja, ich brauche halt immer vieeeel Sicherheit... Danke noch für deine Inputs!!! |
||
|
||
|
wenn dort wirklich ein verkehrsknotenpunkt auf der baustelle ist finde ich die idee mit dem vergraben sehr interessant. würde dann den bund mit holzpaletten oä abdecken, dann kann der bagger leicht dagegen klopfen...
aber wenn du dort einen bauzaun hast kann man das rohr auch gegen diesen binden, quasi an die wand stellen... hoffentlich berufsbedingt ... |
||
|
||
|
Wo und wann findet denn die Verlegung statt? Würde mir das ganze gerne anschauen! |
||
|
||
|
Anfang bis Mitte Oktober, falls wir noch eine Baufirma finden Verlegung findet in ND statt. Gebe wegen Details noch Bescheid.
|
||
|
||
|
@johnnypiloto
Ich kann Dir leider noch keine PN schreiben. Welcher Installateur macht denn bei Dir die Installation? Bin bis 8.10 nicht in Österreich. Wenn Du danach verlegst wäre ich dabei. |
||
|
||
|
Wie gesagt, der Termin steht noch nicht fest. Sag mir deine Mailadresse und dann schicke ich dir Details. |
||
|
||

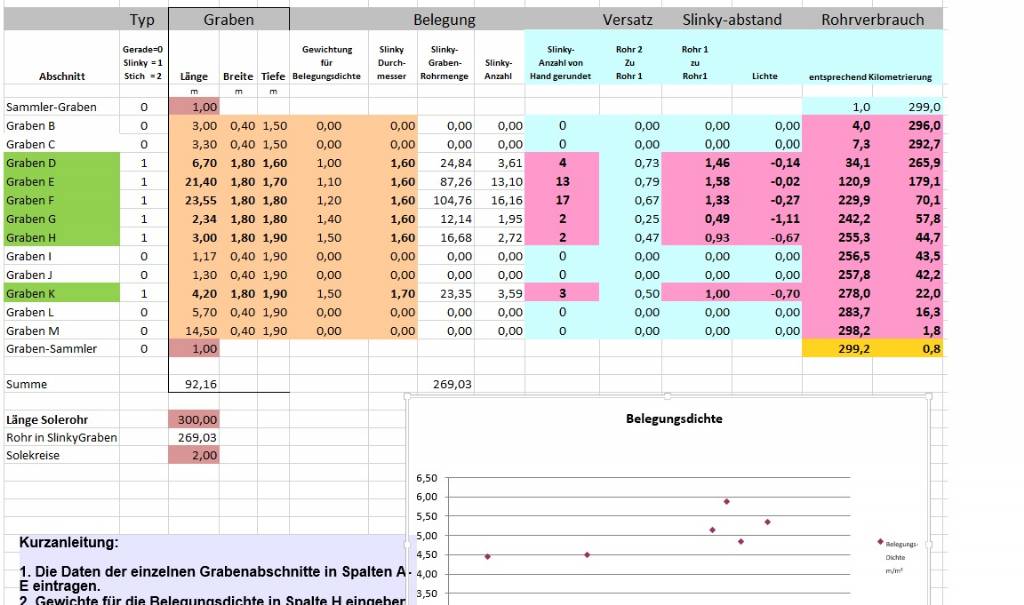

Ein weiterer SchrittHier habe ich mich mal mit der Grabenbelegung gespielt:
|
||
|
||
|
Schaut gut aus.
Versuch die Gewichtung noch anzupassen. Ich würde bereits E ein wenig dichter legen (lichter abstand bei 0), sowie F ein wenig dichter |
||
|
||
|
perfekter Tipp Professor brink ...
dafür die Abschnitte G,H,K nicht über 50% Schleife überlappen. Also bei-0,80 bleiben... Ausgleich findet einfach in den Ecken statt... |
||
|
||
|

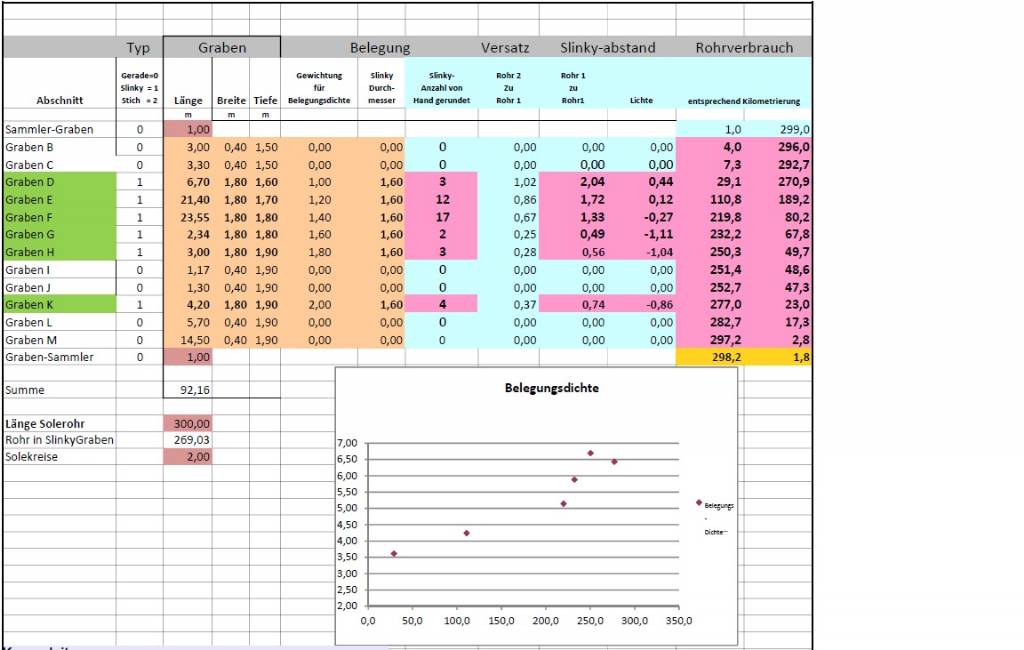

Danke euch beiden! besser?
|
||
|
||
|
Die erste gewichtung war schon sehr gut. Beginn dichte 3,5 und ende mit 7. Optimal. Nur wäre gut bei in der mitte bei ca. 5 zu sein.
Der zweite entwurf ist nicht mehr so gut. Der erste abschnitt ist zu dicht, zweite dicht wie der erste. Das siehst du an den lichten abständen, die alle für die ersten 3 gräben bei ca 0 liegen. Probier mal anzahl slinkies für die ersten drei gräben mit 3-13-18 und dann passend, was sich ergibt, für rest.. |
