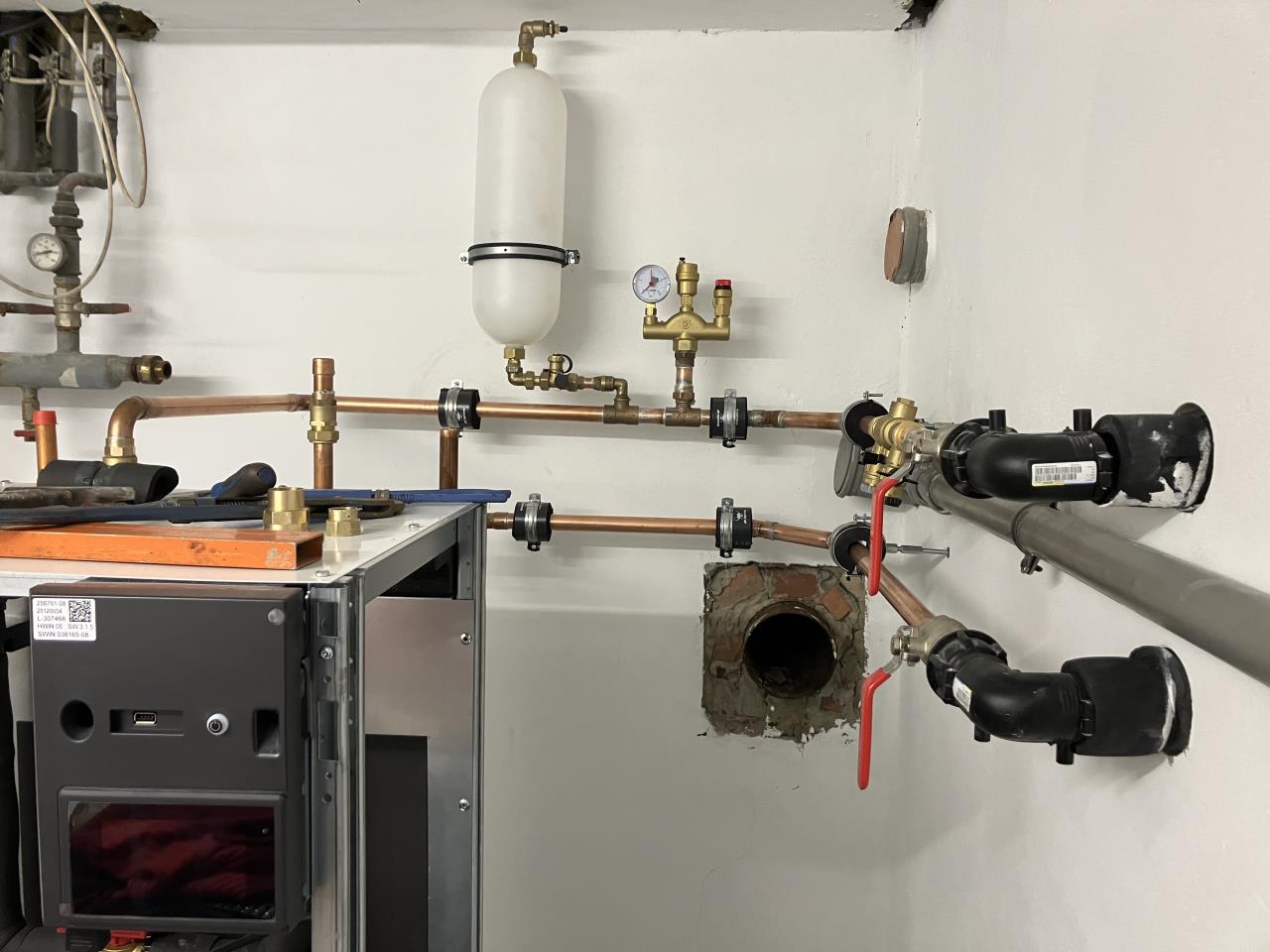

Sieht gut aus! Hast du da direkt an der WP WP [Wärmepumpe] Klemmverschraubungen verwendet? Woher hast du denn das Material bezogen? Wenn ich nicht die Presszange schon gekauft hätte, würde ich mir das Löten schon nochmal überlegen 😅 |
||
|
||
|
Hallo etstas, hier gibt es dazu Erfahrungen und Preise: Start Heizungsplanung - RGK an Wärmepumpe |
||
|
||
|
Moin Christoph Ja, das habe ich. Die Klemmverschraubungen waren beim Onlinekauf der NIBE dabei, genau wie zwei Filterkugelhäne 1" und 3/4". Gruß Edgar |
||
|
||
|

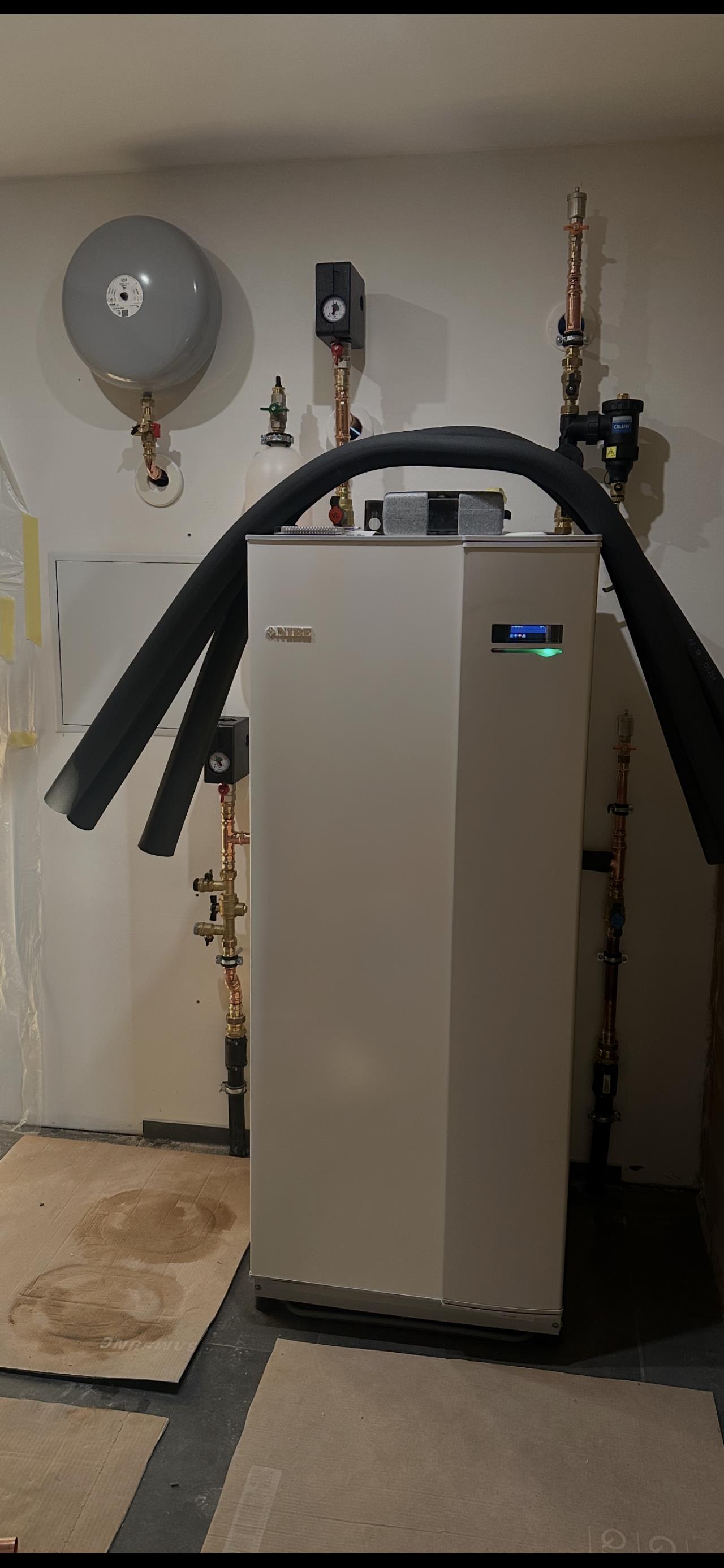

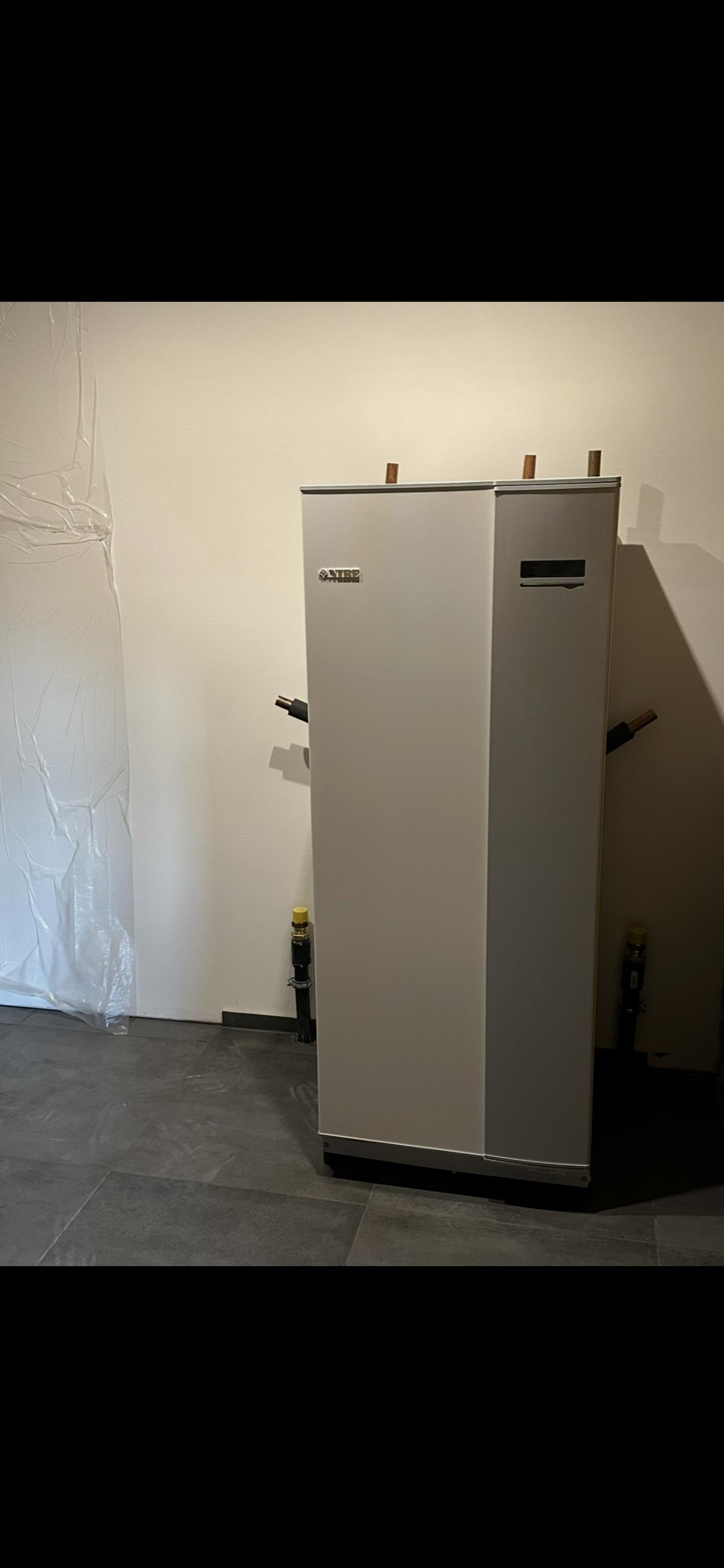

Moin, hier mal meine minimalistische "selbstgebaut-Laien-Installation". Vor- und Rücklauf verschwinden in der Trockenbauwand, wo es dann auch zu den HKV´s geht. Alles in 28er CU. Bin mit der Sole direkt aus dem Boden hoch und habe die Soleleitungen um 90° gebogen. Nicht wundern, ist noch eine F1155, die ich gebraucht sehr günstig für das Ferienhaus bekommen habe. Funktioniert zum Glück. :) Gruß Kristian   |
||
|
||
|
@Pius und @Randberliner merciii für die Bilder 😍. @Pius wenn du mal nachfüllen musst, kannst du das an der Vase machen oder machst du das über den MultiFill? @Randberliner, gerne mehr Detailbilder von deiner Rohrplanung links und rechts von der Nibe. 😃 |
||
|
||
|
Kann man die Sicherheitsgruppe mit Manometer auch an den Sole Ausgang sprich kalte Seite legen? Frage wegen Platzproblemen. Im Forum verbaut es jeder an die warme Seite. Danke |
||
|
||
|
Puh zieht sich der Hausbau 😀, etz mal wieder Zeit sich der Wärmepumpe zu widmen. Welche Fittinge verwendet ihr für den Sole Kreis, zwecks dem Ethanol und Dichtung? Wenn flachdichtend oder mit Gewinde abgedichtet werden muss, gibt's da auch bei Materialien was zu beachten, meine Hanf nicht? Der Sole Verteiler hat 1 1/2 IG, wie seid ihr da auf 28 Kupfer gekommen? Ich finde da kein Fitting. Habt ihr eine Empfehlung für gedämmte Kugelhähne? Oder einfach selbst dämmen? Warum verwendet man für die Entlüftung in vielen Schemata in Anlehnung an Pedaaa einen Mini Kugelhahn anstatt einem normalen 😀? Fragen über Fragen, lieben Dank an alle 😍! |
||
|
||
|
Entweder ein Reduzierstück auf 1" einbauen, oder die Sole auch in 35mm verrohren. Ich hab letzteres gemacht, weil ich dann nur eine Rohrgröße im ganzen System hab und dementsprechend nur einen Satz Pressbacken. Ich werds selber dämmen. Kann nicht so schwer sein (berühmte letzte Worte 😉). Zum Platz sparen vielleicht? Müsste eigentlich komplett egal sein. Wichtig ist, dass unter dem Kugelhahn noch genug Platz für Luft ist, also vielleicht 10cm senkrechtes Rohr. |
||
|
||
|
Dann starte ich auch mal den Versuch 😆. Welche Fittinge hast du genommen für das Verpressen? Und wenn mal Gewinde auf Gewinde kommt, wie dichtest du ab? Welche MAG größe sollte man für die FBH FBH [Fußbodenheizung] nehmen? Bei BKA BKA [Betonkernaktivierung] + FBH, gleich 50L oder 35L auch ausreichend? Presse habe ich mir jetzt auch gekauft, hoffe die kommt an - diesmal mit Käuferschutz auf Kleinanzeigen. Ist leider Wahnsinn wieviele Fake Angebote da drin sind... Füllt ihr die FBH FBH [Fußbodenheizung] mit Leitungswasser und Filterkartusche oder soll man sich lieber gleich einen Container liefern lassen 😀? https://www.emax-haustechnik.de/heizung/heizungswasser-nach-vdi-2035-mit-korrosionsschutz-1000l-container.html?gad_campaignid=17417181097&gbraid=0AAAAADe7Z3uA1B3HE9ZVMceuptPo5Ff9Q&gclid=EAIaIQobChMIlP6xm6PelQMVDbVoCR0bUBeSEAYYASABEgLwHfD_BwE&gad_source=1 |
||
|
||
|
Die da: https://www.grosshandel-hahn.de/shop/Fittings/PressFitting/PressFittings_Wasser_VKontur/PressFitting_Bogen_35_mm_90_IGIG_Wasser_pa1435.htm Dazu gibts in meinem Heizungsthread ein paar Überlegungen. Der breite Konsens: Hanf. Muss man ausrechnen, da gibts im Internet diverse Hilfestellungen dazu. Bei mir sind 24l rausgekommen. Ich hab mir eine neue bestellt. Rechnet sich 10x verglichen mit einem Insti und ich weiß dass sie in Ordnung ist. Bestenfalls kommt beim Verkauf auch noch was von dem Geld zurück. Entsalzungspatrone. Purotap in meinem Fall. Was machst denn mit 1000l Wasser? 😄
|
||
|
||
|
Hab mal grob den Wasserinhalt durch die KI gejagt ??:
BKA 23x 85 m PE-Xc 20 × 2 mm → ca. 393 l FBH 21x 95 m PE-Xc 17 × 2 mm → ca. 265 l Anbindungen 40 m 32 × 3 mm Aluverbund → ca. 21 l Heizkreisverteiler, Wärmepumpe, Armaturen → ca. 20–40 l Gesamter Anlageninhalt: etwa 700–720 Liter ?? Ich vermute da würde ich schon mehr als 1x Patrone brauchen. Und wir haben sehr kalkhaltiges Wasser größer 20°dH. Vorteil bei der Patrone wäre, ich hätte den Wasserdruck anliegen. Was meinst du zu den Parametern? Der Container kostet 550€, weiß nicht ob ich übertreibe ??. MAG Berechnung wären 35L:
?? Die Rechenschritte ?? Das Ergebnis
|
||
|
||
|
Musst rechnen, ich glaub bei uns (mit 19°dH) kommen um die 600l aus der großen Patrone raus 🤔 Sonst kaufst halt zwei, wenn eine nicht reicht. Das ist nämlich ein recht gutes Argument, finde ich. Gerade zum Nachfüllen, wenn man mal muss. |
||
|
||
|
Alles klar, dann befasse ich mich auch mal wieder mehr mit dem Thema der Patrone. MAG - bei 20 Kelvin Differenz: Ausdehnungsfaktor: Bei der Erwärmung von 10 °C auf 30 °C dehnt sich Wasser um etwa 0,41 % aus. Ausdehnungswasser: 720 l × 0,0041 = 2,93 Liter Wasservorlage: Bleibt als Sicherheitsreserve bei 3,60 Liter (0,5 % von 720 l). Nutzvolumen: 2,93 l + 3,60 l = 6,53 Liter Druckfaktor (DF): 2,69 (wegen der 9 Meter Höhe). Rechnerisches Mindestvolumen: 6,53 Liter × 2,69 = 17,56 Liter 1x Nummer größer = 25L und da ich Platz am Boden habe würde ich jetzt mit 35L ins Rennen gehen. |
||
|
||
|
Wie klemmst du die Wärmepumpe CU 28 an dein 35 Rohrsystem? Press oder ebenfalls Klemmverschraubung? https://conexbanninger.com/de/produkte/gerade-verschraubung-35-x-28mm/ Ich konnte nur die Klemmverschraubung finden, wobei ich da auch anzweifle ob die tatsächlich von 35 auf 28 reduziert... |
||
|
||
|
Klemmverschraubung auf 1" AG, dann 1" AG auf 35mm Press. Schaut zusammengebaut ganz passabel aus, siehe hier: https://www.energiesparhaus.at/forum-gewindefittings-passen-nicht-zusammen/85636_1#931741 |
||
|
||
|
https://www.sani-flex.de/viega-sanpress-rotguss-pressfitting-verschraubung-2260-flach-dichtend-in-den-groessen-12-bis-54mm/a-200237/12mm?gad_source=1&gad_campaignid=23500920845&gclid=CjwKCAjwsfzSBhB5EiwAOGyqSRd6byGojEmjf6DrdFK2-vt4nJq2NujXFjBYS2rZmfZIxTPe0r9KqBoCmxIQAvD_BwE Einfach sowas, vorher aufweisen auf den entsprechenden Rohrdurchmesser. Oder Absperrer dazwischen mit 2 Übergängen |
||
|
||
|
Und die Kombi sollte mit Hanf funktionieren oder? https://www.grosshandel-hahn.de/shop/Fittings/KlemmFittinge/fuer_KupferEdelstahlCStahlrohr/Klemmverschraubung_Einschubverschraubung_konisch_28x1_AG_VSH_Super__pa6007.htm https://www.grosshandel-hahn.de/shop/Fittings/PressFitting/PressFittings_Wasser_VKontur/PressFitting_Uebergangsmuffe_35x1_IG_Wasser_pa1790.htm Frage mich parallel ob ich nicht einfach ein Pressfitting nehme 28 auf 35 und direkt an auf die Nibe CU presse? Denn sollte die Nibe irgendwann mal das zeitliche segnen, stelle ich mir eh die Frage ob dann die neue die gleiche Höhe hätte... Oder übersehe ich da etwas? Woher bezieht ihr eure CU Leitungen, gibts da nen günstigen Shop? Und müsste es Rotguss bei der Heizung sein oder reicht normales Messing? |
||
|
||
|
Hornbach, fast um die Hälfte billiger als alles was ich sonst gefunden hab. Zumindest beim 35er Rohr. Dafür 25m Mindestbestellmenge. War in meinem Fall trotzdem billiger. Falls du 10 oder 15m brauchst, ich hätte was abzugeben 😅 |
||
|
||
|
Same, aber ich werd's nicht übers Herz bringen sie zu verkaufen, es macht einfach zu viel Spaß, wenn man Speißspiegel und Handpresszange gewohnt war ist die Sucht einfach zu groß, man sollte sich nur anschauen, dass man bei einem System bleibt, die Backen sind nämlich nicht billig und man braucht ja doch 3-4 Stück fürs Haus |
||
|
||
|

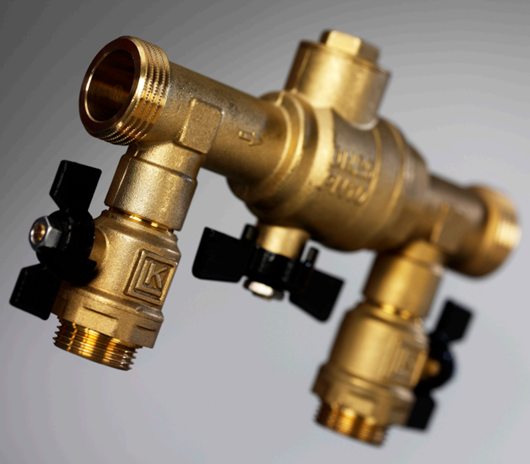

Puh ich hoffe das hilft einem irgendwann mal weiter, wenn man sich als Laie die Heizung auch noch aufbrummt selbst zu installieren 😬🙈. Bzw. ich hoffe ich gewinne mal etwas an Planungsgeschwindigkeit 🤣, echt entspannt für jede einzelne Verschraubung geht ne Stunde ins Land.. 😭 Wie dichtet man den Multifill am besten ab?  Ich habe mal zwei Fittinge rausgesucht: Ist bei der "Rohrverschraubung" der Nippel nur beispielhaft dargestellt? https://www.grosshandel-hahn.de/shop/Fittings/PressFitting/PressFittings_Wasser_VKontur/PressFitting_Rohrverschraubung_35x114_IG_fd_Wasser_pa1804.htm Funktioniert auch die halbe Verschraubung, die wäre gleich um die Hälfte günstiger.. https://www.grosshandel-hahn.de/shop/Fittings/PressFitting/PressFittings_Wasser_VKontur/PressFitting_Kupfer_Rotguss_Halbe_Verschraubung__35_mm_x_1_14_IG_pa56254.htm Edit: OK ich meine es sollte die halbe Verschraubung sein, die gerundete Form war etwas verwirrend. Mal sehen ob eine Flachdichtung dabei ist 😀 |
||
|
||
|
Du kannst die halbe Verschraubung verwenden, Achtung, dene 35 mm hat 1 1/4" Überwurfmutter Gewinde. Passt die zu deiner Multifil? Wenn nicht, die mit Passender Überwurfmutter dann aufweiten |
