Nibe F1x55 Forschungen zum WT-Automodus

Hallo in die Runde,

der Auto-WT-Modus ist meistens Mist. Soweit unser Wissen. Seit vielen Generationen von Firmware werden aber immer in den Changelogs irgendwelche Verbessungen der Pumpensteuerung genannt. Irgendwas muss da also dran sein... die Frage ist, ob man das ganze nicht doch sinnvoll verwenden kann, wenn man es geschickt parametrisiert.

Dazu erstmal ein paar Gedanken und danach das Ergebnis eines Versuchs mit der aktuellen FW 9240.

Grundsätzlich benutzen wir die Heizkurve als eine "Krücke", um über die VL VL [Vorlauf]-Temperatur eigentlich eine Heizleistung zu definieren. Diese wiederum ist proportional zum Produkt aus Spreizung und Durchfluss. Bei einer Niedrigsttemperaturheizung (und nur um solche geht es hier, ebenso wie es nur um modulierende WP WP [Wärmepumpe] geht) kommt noch dazu, dass der RL RL [Rücklauf] nicht beliebig absinken kann. Es gibt vielmehr eine gebäudeabhängige Funktion, die für jede Heizleistung die sich einstellende RL RL [Rücklauf] (bei fester Innentemperatur) definiert. Bei niedrigen Heizleistungen sind das meist 1-1,5K über Raumtemperatur, im Auslegungsfall z.B. 4K. Dazu will ich für mein Gebäude noch Logs analysieren, aber das ist ein anderes Thema.

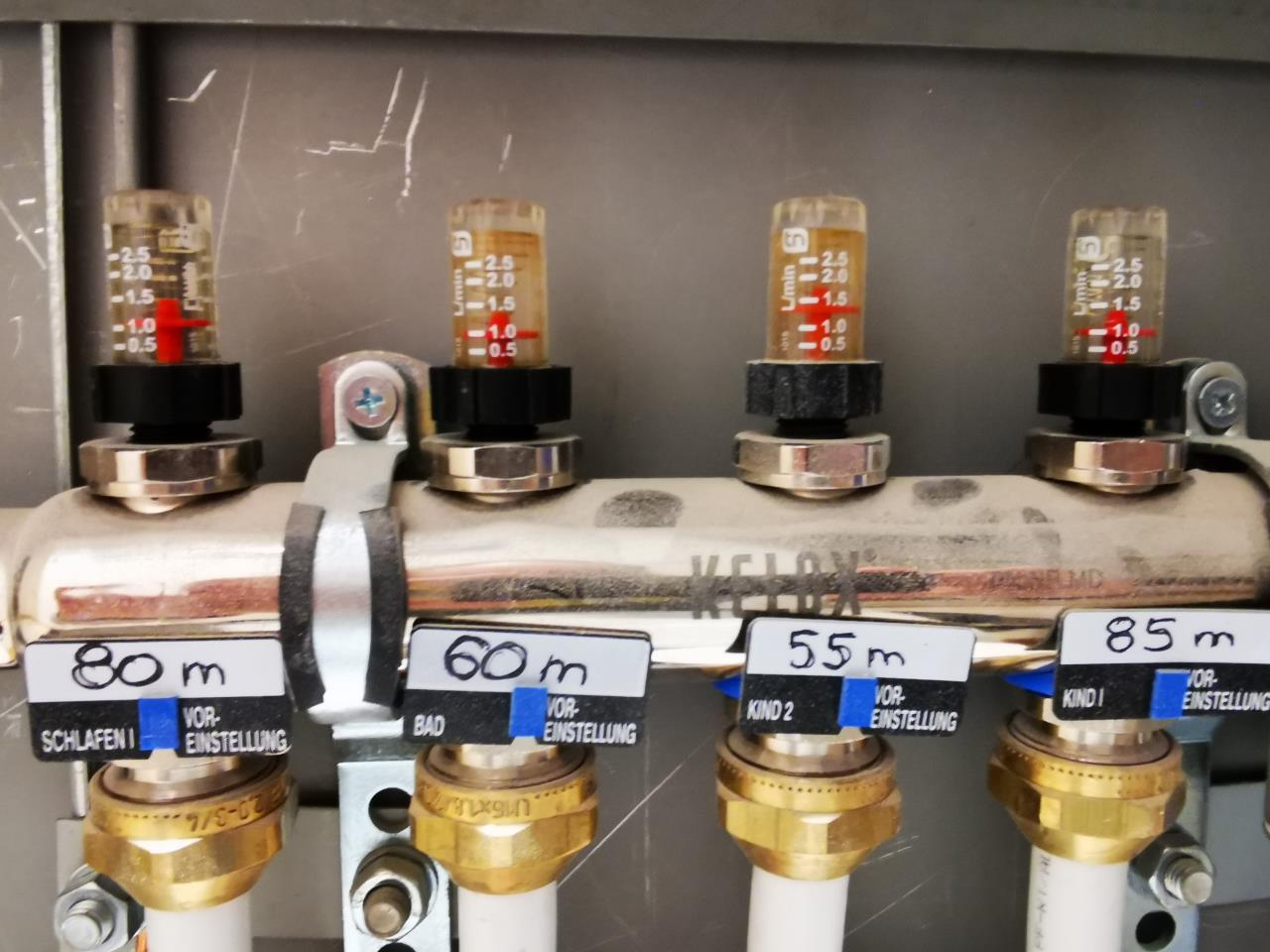

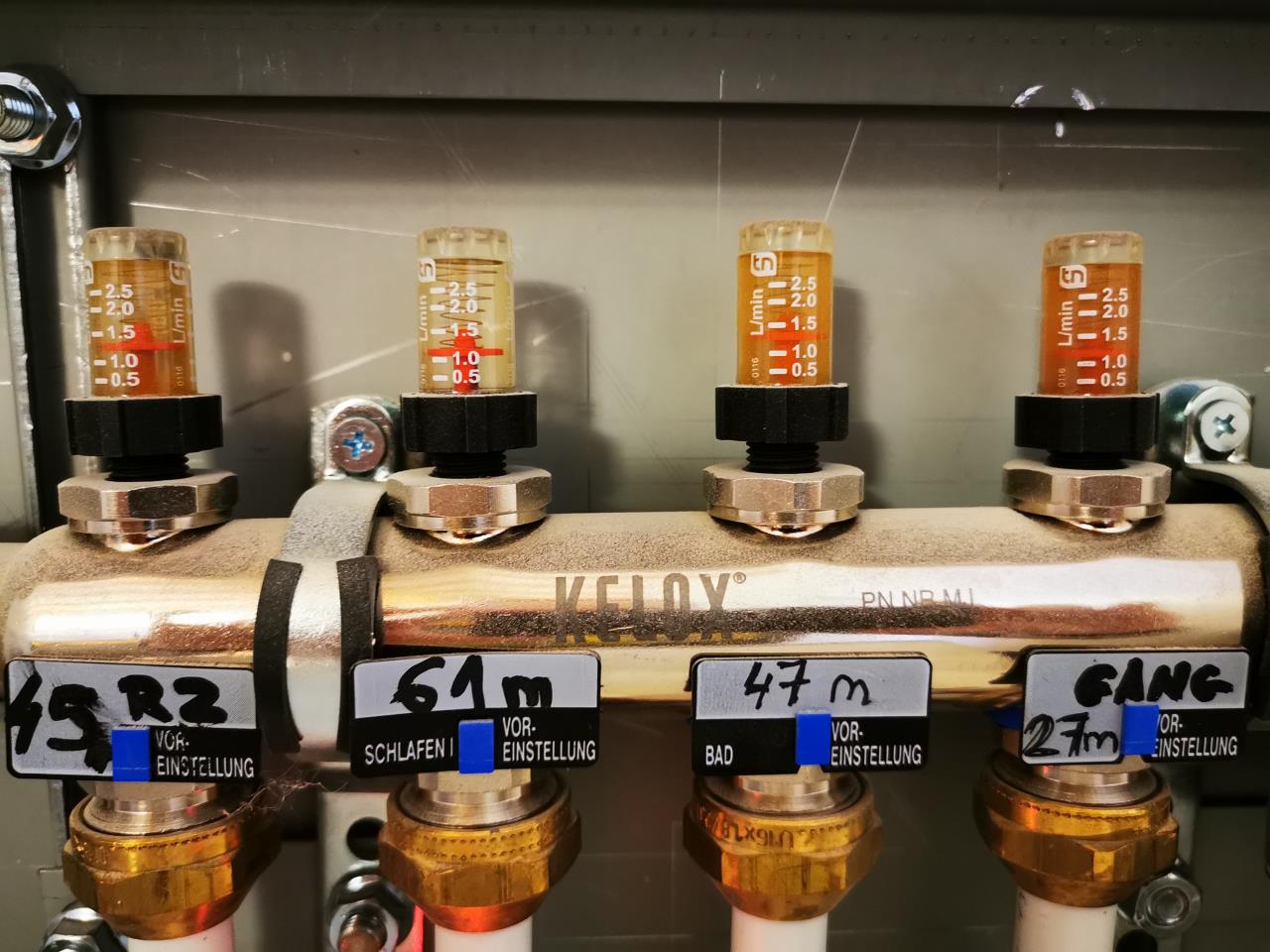

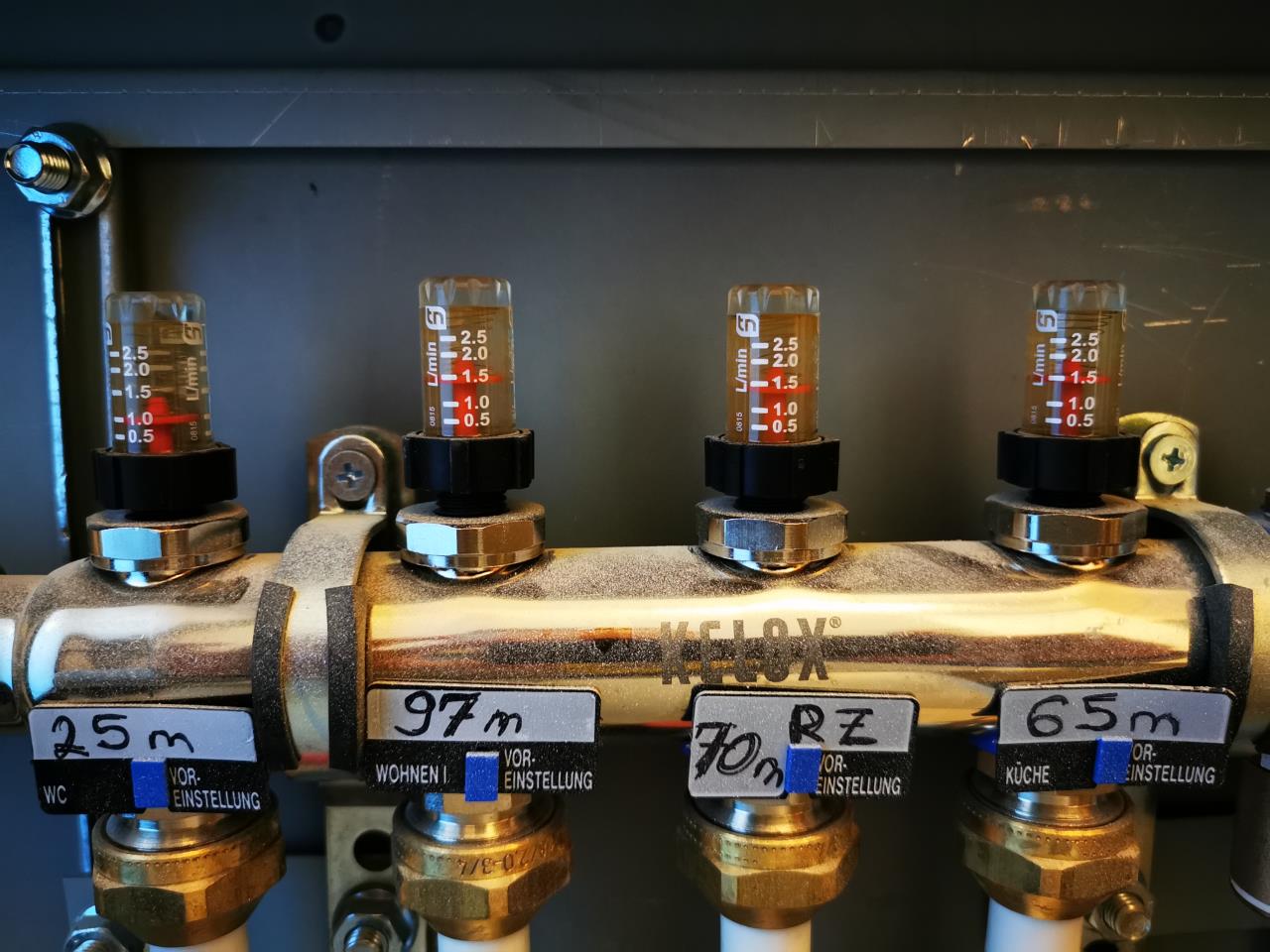

Wenn wir die WT-Pumpe fix einstellen, dann ist die Spreizung direkt proportional zur Heizleistung. Damit kann man eine Ziel-VL-Temperatur bei NAT definieren, aus der dann der nötige Durchsatz folgt. Ob das so wirklich funktioniert, kommt natürlich auf die Auslegung der Heizflächen an, diese müssen schon in der Lage sein, die Wärme auch loszuwerden.

Nehmen wir mal ein theoretisches Gebäude an: 6KW Heizlast bei -10 NAT, 500W interne Gewinne unabhängig von Sonne oder so, 22C Innentemperatur, RL 23 bei AT AT [Außentemperatur] 10 und RL RL [Rücklauf] 25 bei IT -10. Jetzt kann ich VL VL [Vorlauf] 30 bei -10 AT AT [Außentemperatur] definieren. Damit brauchen wir dort 5,5 KW und haben eine Spreizung von 5K -> 15,7 l/min. Bei 10C haben wir eine Heizlast von 12/32 der 6KW, also 2250W, müssen aber noch die auch hier anfallenden inneren Gewinne von 500W abziehen. Damit bleiben 1750W. Der Durchfluss steht fest, also ist die Spreizung 1,6K und der VL VL [Vorlauf] sollte bei 10C AT AT [Außentemperatur] auf 24,6 stehen.

Selbiges geht auch mit anderen Ziel-VL-Temperaturen, denn falls uns diese FESTE Einstellung der WT zu hoch ist, können wir die Kurve auch steiler stellen.

Letztlich ist das aber Mist, weil es immer ein Kompromiss ist: Stellen wir die WT hoch ein, ist die Spreizung bei hohen AT AT [Außentemperatur] zu niedrig und der Stromverbrauch der Pumpe zu hoch, dafür aber der VL VL [Vorlauf] bei kalten Temperaturen schön niedrig. Stellen wir sie niedrig ein, ist es umgekehrt, also warm alles okay, aber kalt haben wir eine zu hohe Spreizung.

Mein Traum ist darum eine AT AT [Außentemperatur]-abhängige Kurve für die WT-Pumpe. Das haben wir aber nicht, doch es gibt eine Automatik, die nach überwiegender Meinung Mist ist. Die Frage ist darum, ob man diese Automatik durch geschickte Parametrisierung dazu bringen kann, das zu tun, was wir wollen.

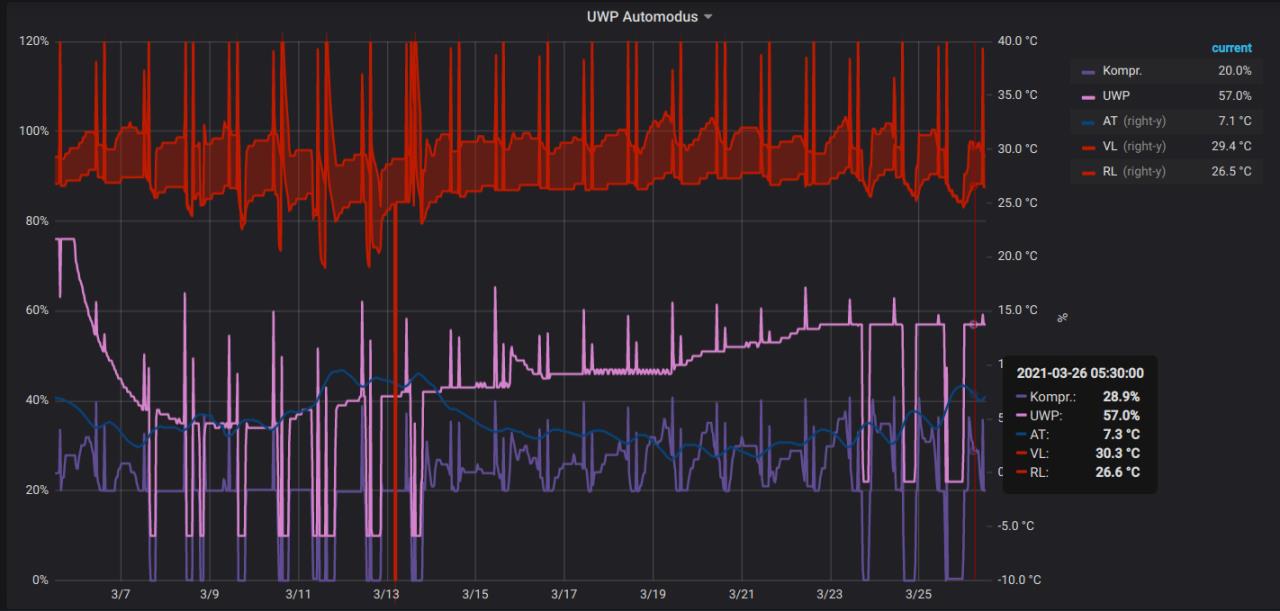

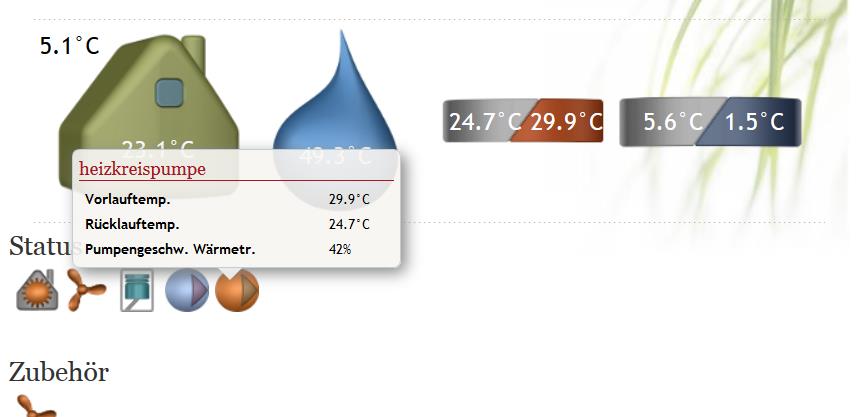

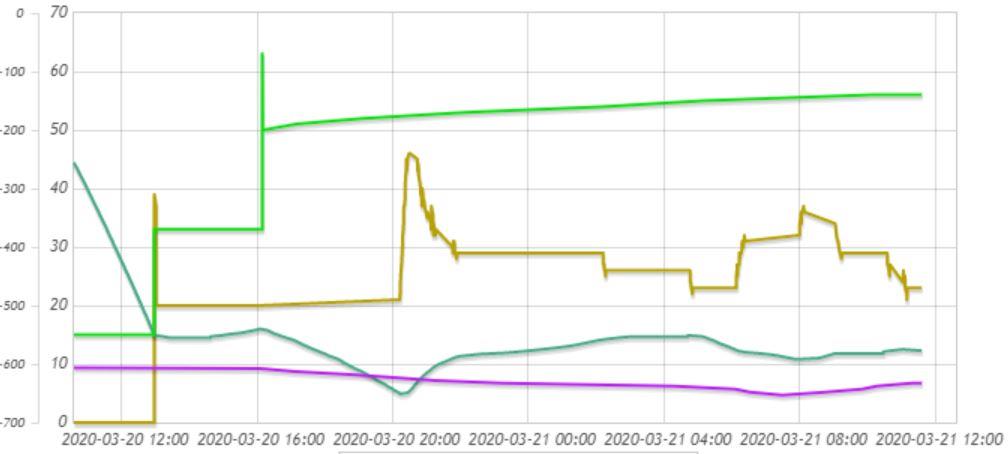

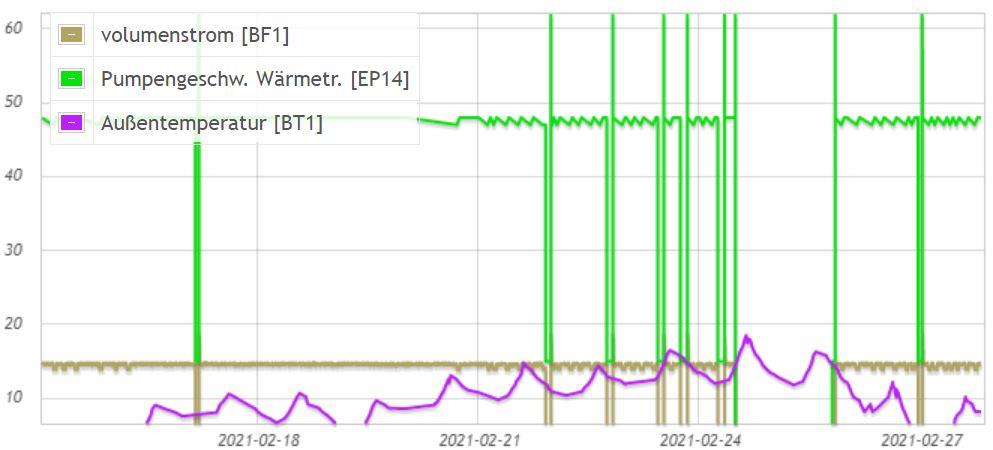

Dazu habe ich ein paar Versuche gemacht. Grundsätzlich wird nach dem Anschalten immer sehr viel Gas gegeben und dann ganz langsam nach unten angepasst. Das ist für "eben mal schnell probieren" schlecht, weil man extrem lange (Tage?) warten muss, ehe man was sieht. Darum habe ich die Nibe gezwungen, von UNTEN nach OBEN anzupassen. Dazu dreht man einfach die maximale WT-Drehzahl weit runter, wartet kurz und gibt sie dann wieder frei. Dann fängt die Automatik unten an.

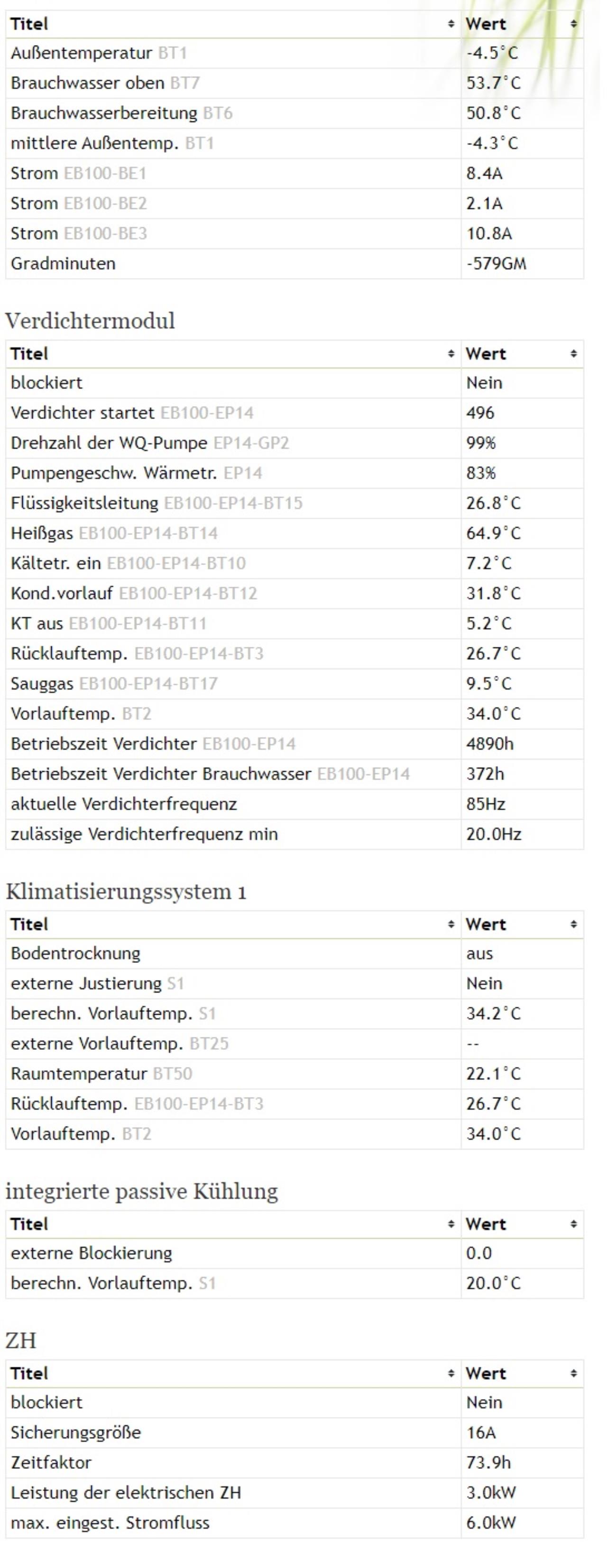

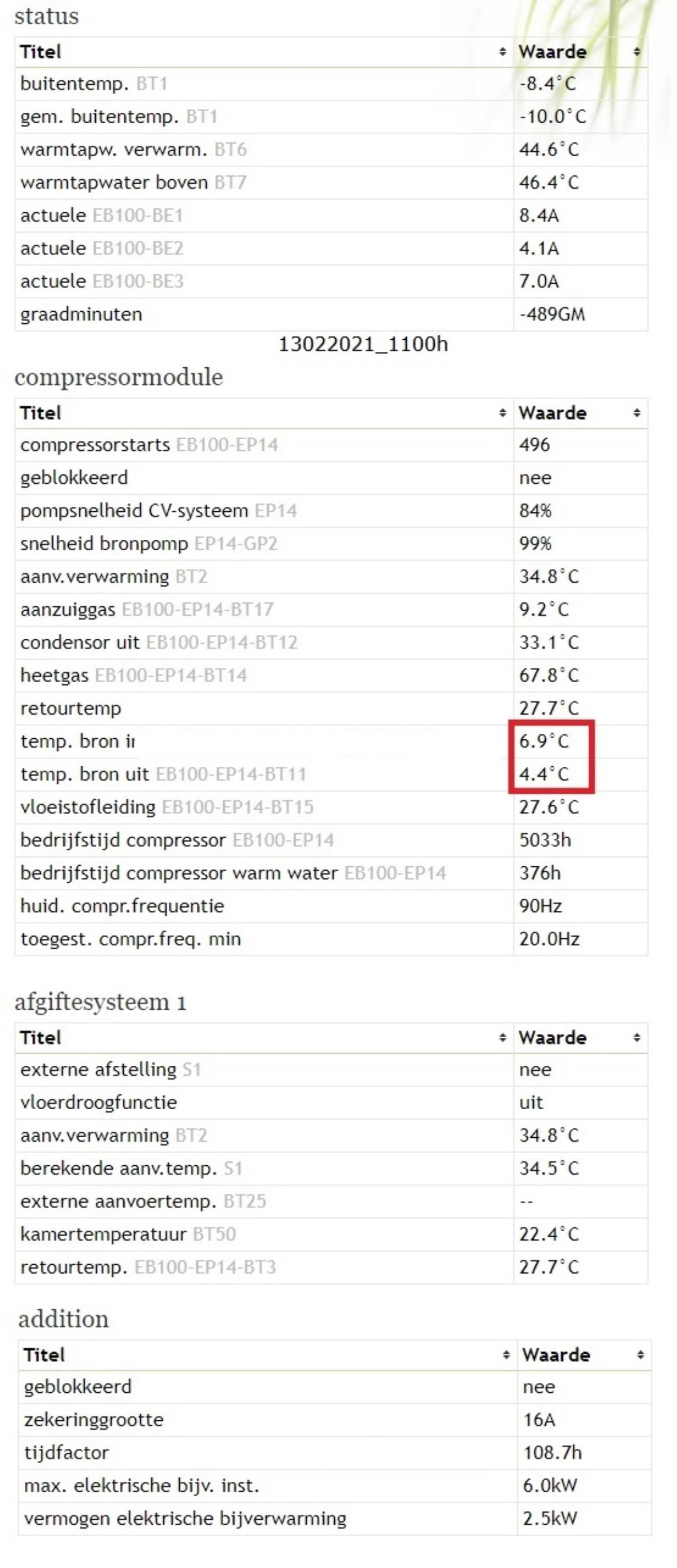

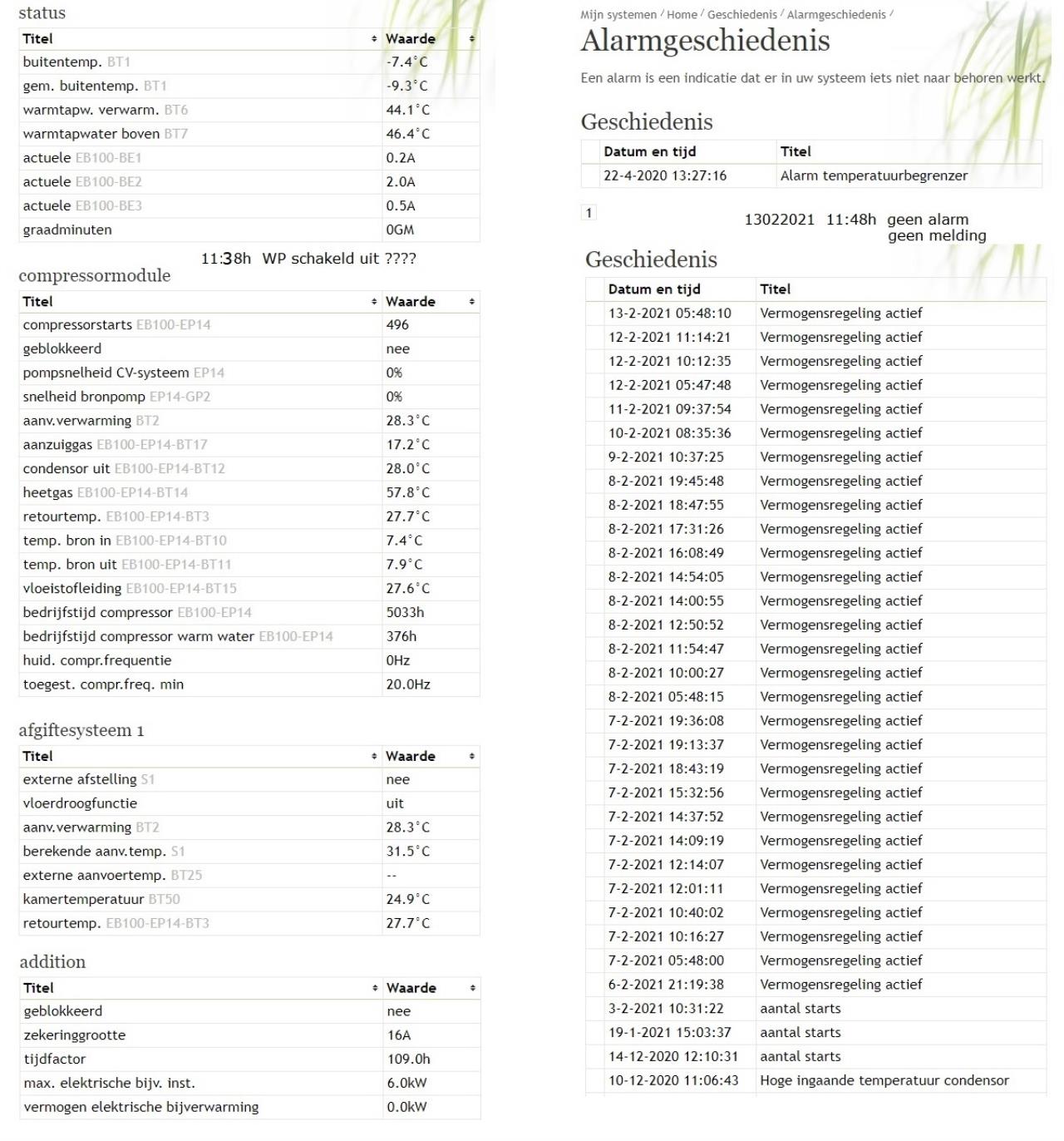

Ich habe an verschiedenen Dingen gedreht, aber der Haupteinflussfaktor scheint (wie erwartet) die Einstellung "Delta-T bei NAT" zu sein, also Register 47301. Alle Versuche fanden bei VL_soll um 25C statt bei niedriger Last, also nahe 20 Hz. Die maximale WT-Drehzahl habe ich auf 30% gestellt und dann wieder freigegeben. NAT stand auf -12 und die manuelle Leistung bei NAT auf 6 KW.

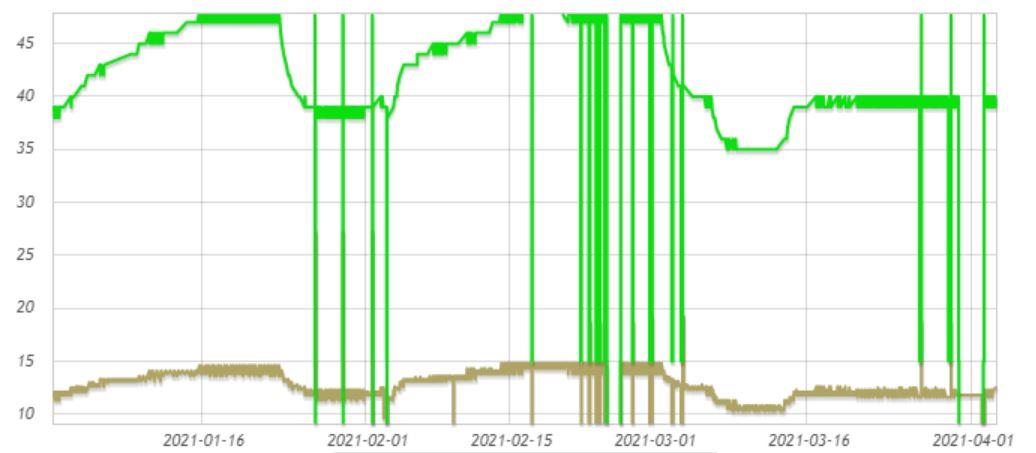

dT 4K: Die WT geht recht schnell nach oben und verharrt dann bei ca. 51%. Damit sinkt die Spreizung sehr, so dass der Kompressor ordentlich Gas gibt. Letztlich pendelt es sich bei 2K Spreizung ein.

dT 6K: Auch hier wird Gas gegeben, aber nicht so stark. Es bleibt bei 36% und der Kompressor gibt leicht Gas, um wiederum 2K zu halten.

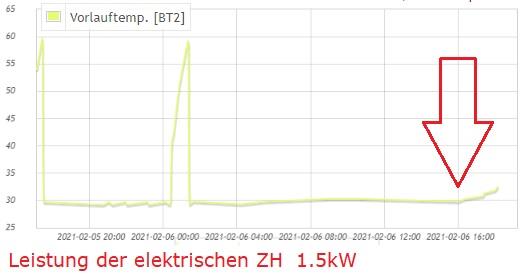

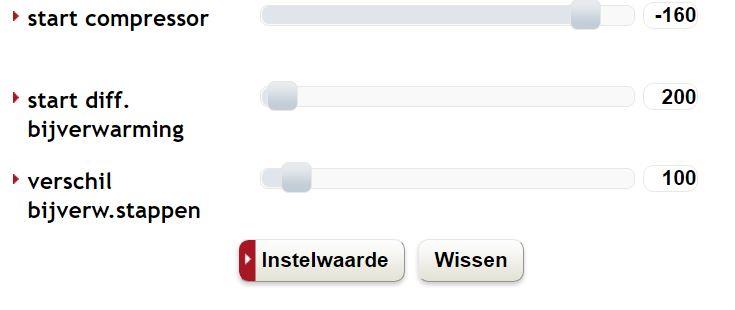

dT 8K: Hier bleiben meine 30% und die Spreizung stellt sich bei 2,5K ein, ohne dass der Kompressor stark Gas gibt. Damit überschiesst natürlich der VL VL [Vorlauf] und die GM bauen sich schneller ab.

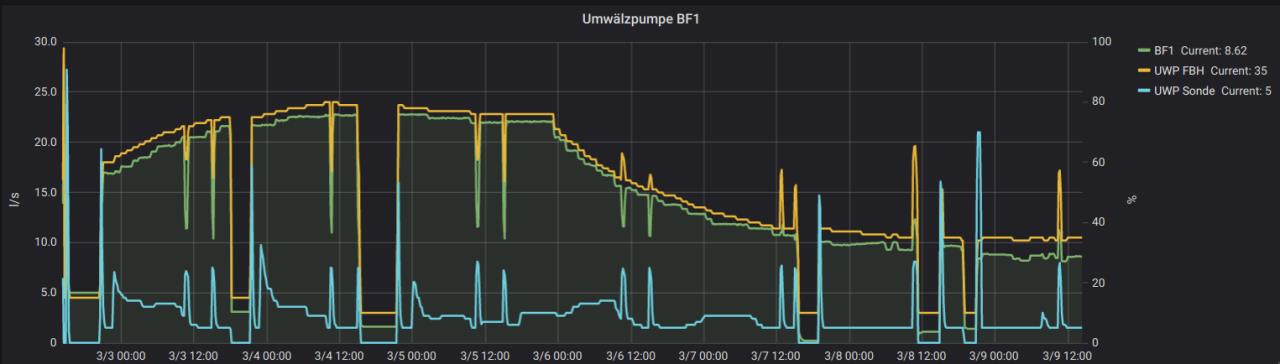

Der Knackpunkt - und das will ich verstehen - ist das Zusammenwirken zwischen WT-% und Kompressor-Hz. Beides zusammen (!) definiert die Spreizung und die scheint das Regelziel zu sein. Interessant wären Arbeitspunkte dichter bei NAT, aber dazu ist es hier zu warm (10C, Takt endet wohl bald), denn vermutlich gibt es einen Zusammenhang zwischen angestrebter Spreizung und AT AT [Außentemperatur].

Fortsetzung folgt.
