Was ist die heizlast unter berücksichtigung der kwl? Bei mir stehts auf derselben seite ganz klein gedruckt.. |
||
|
||
|
Ah, das Kleingedruckte....
Die Gebäude-Heizlast Abschätzung dient als Anhaltspunkt für die Auslegung des Wärmeerzeugers. Unter Berücksichtigung der kontrollierten Wohnraumlüftung ergibt die Abschätzung eine Gebäude-Heizlast von 5,6 kW. Für die exakte Dimensionierung ist eine Heizlast-Berechnung nach ÖNORM H 7500 erforderlich. |
||
|
||
|
Na dann. 5,6 kw heizlast, wp 6 kw (entsperrbar bis 7,5 kw). Ich denke, das sollte locker gehen :) |
||
|
||
|
schau mal nach was da für ein wirkungsgrad für die Wärmerückgewinnung der Wohnraumlüftung angenommen wurde. da kommst dann ev. noch etwas runter. ohne solare und interne Gewinne gerechnet geht sich das ganze dann leicht aus. |
||
|
||
|
@hoth
leider konnte ich keinen Wirkungsgrad für die WRG finden. Da sich der Technikraum verschoben hat, könnte die Verlegung so aussehen. http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=l4esfua58lQLZUX9WhSf Ich denke, die Variante mit dem 1,5m breiten Graben sollte reichen, oder? Im Süden werden wir vermutlich mehr aufschütten, sodass der Kollektor mind. 2m tief liegt. Zeigt mir die letzte Spalte (Rohrverbrauch) beim Grabenkollektortool an, ab wie viel Meter ich von Grabenabschnitt zu Grabenabschnitt rechnen kann? |
||
|
||
|
schöner einfacher plan!
die tiefen würde ich noch anpaßen, mit 1,6 beginnen auf 1,9-2,0 fallen schmäler als 1,6m würde ich nicht baggern, weil dann der graben zu tief in relation zur breite wird (sicherheit). du kannst dann das rohr mit 1,5m breite legen, so fällt es eh von der rolle; dann hast du am gegenüberliegenden rand noch 10cm luft zum vorschub des anderen kreises. schöne einfache optimierte verlegung - da wird dich mancher beneiden... ja genau. A: -> 6 B: -> 14 C: -> 36 bedeutet jeweils den stand der kilometrierung am ende des grabenabschnitts du kannst so die auslegung/gewichtung von der stange nehmen (bei dir gibts üppige reserven) oder dich selber mit der excel/ods-tabelle spielen und verfeinern oder bei mir eine detailplanung in auftrag geben... |
||
|
||
|
GeoCollect - Kennt hier jemand das GeoCollect Erdwärme System? Gibt's Videos bei Youtube und ansonsten einfach mal googlen. Was ist davon zu halten?? |
||
|
||
|
Hat mich damals nicht überzeugt.
Die Grabarbeiten sind im prinzip gleich wie beim slinky kollektor, dafür ist das Material bedeutend teurer, und man hat relativ viele verbindungsstellen zwischen diesen elementen. Mag sein das ich paranoid bin, aber einen durchgehenden Rohr trau ich eher zu 50 jahre unbeschädigt in der erde zu verweilen, als diesen elementen die dann am schluss 100 stückelungen haben die undicht werden können. Was für mich auch noch ein argument war .... diese Elemente müssen meines wissen eingesandet werden was auch zu kosten führt und was den wärmeübergang auch nicht verbessert. |
||
|
||
|
http://www.haustechnikdialog.de/Forum/p/2342814 |
||
|
||
|
Angebotsvergleich - Hallo,

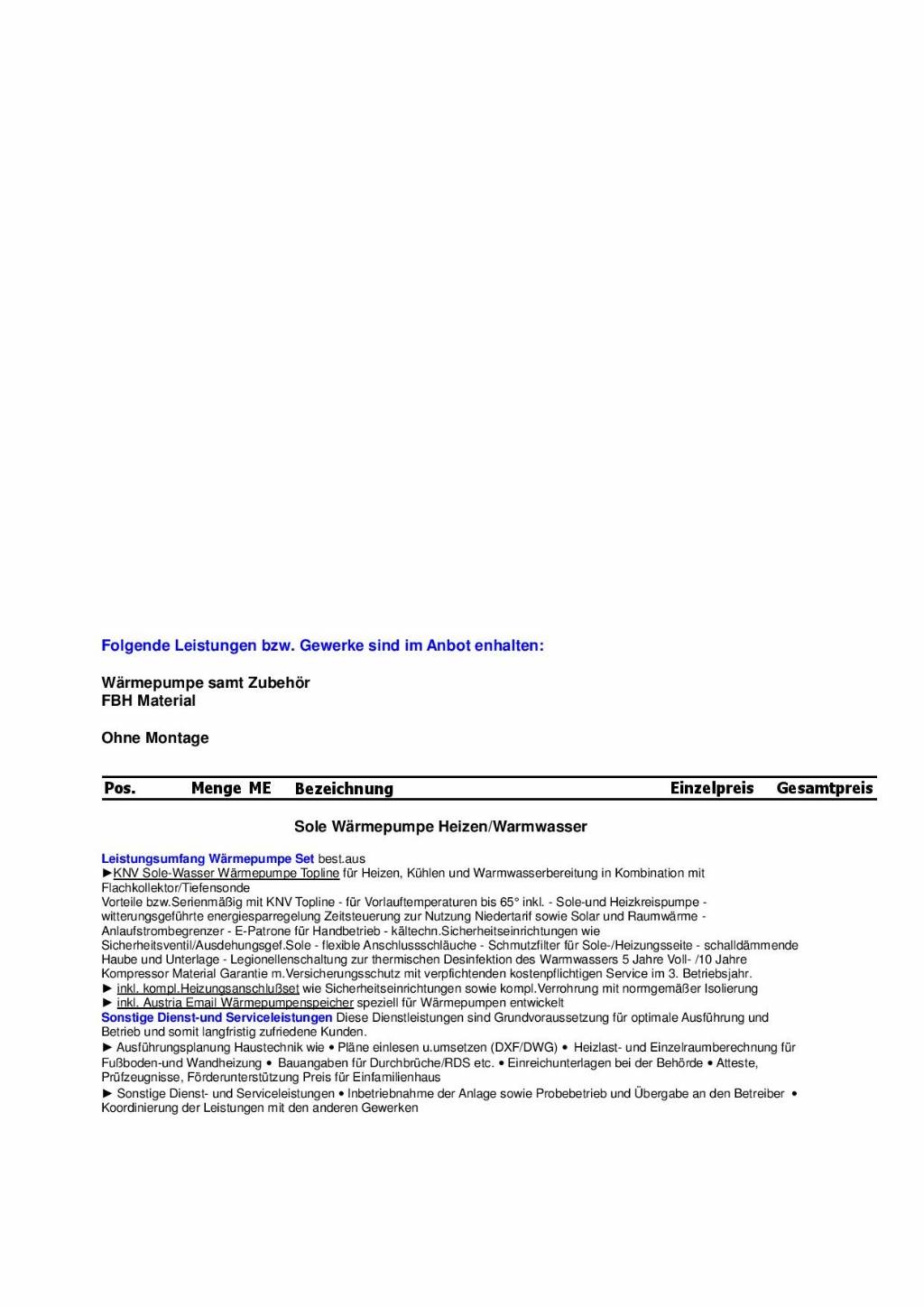

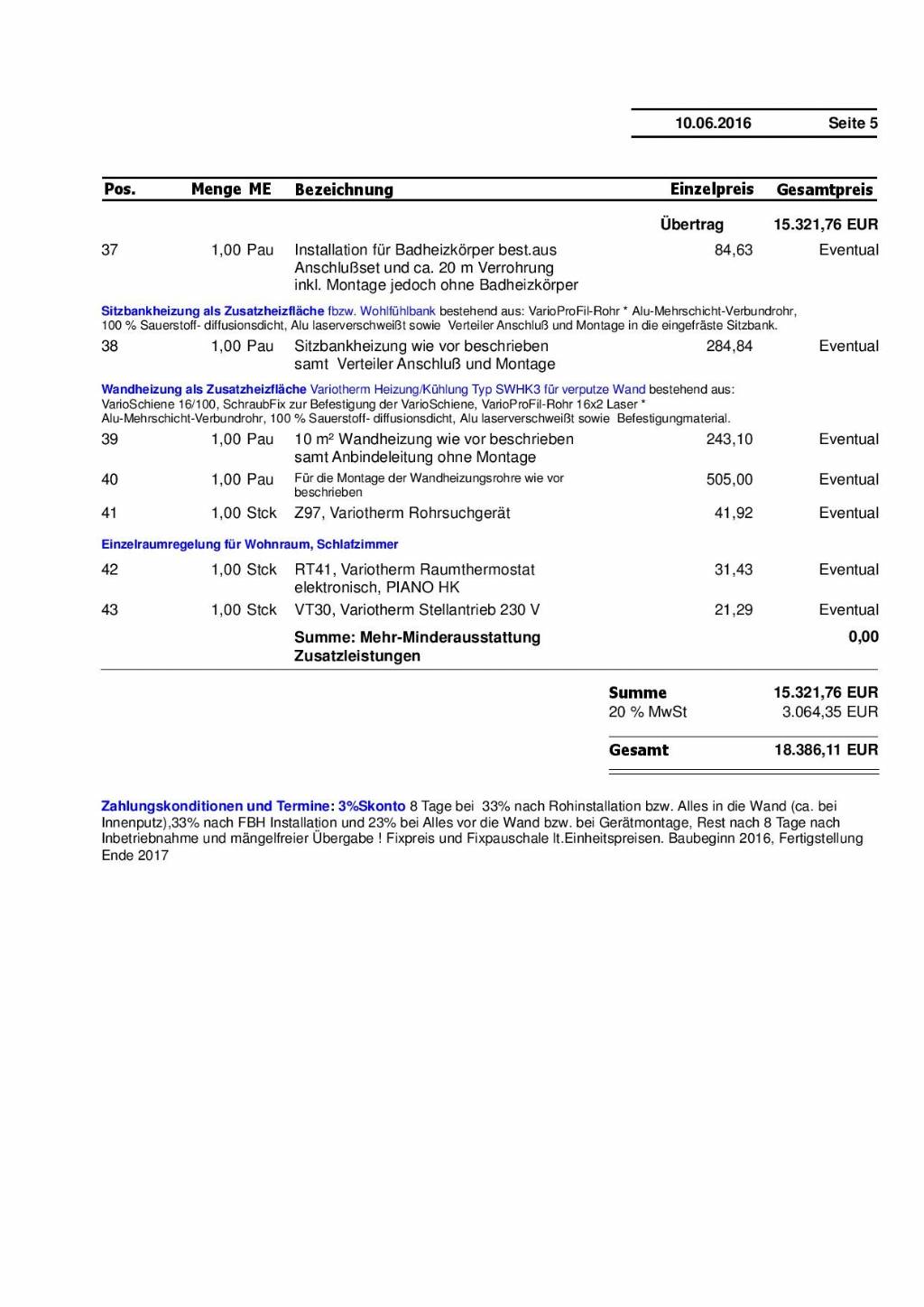

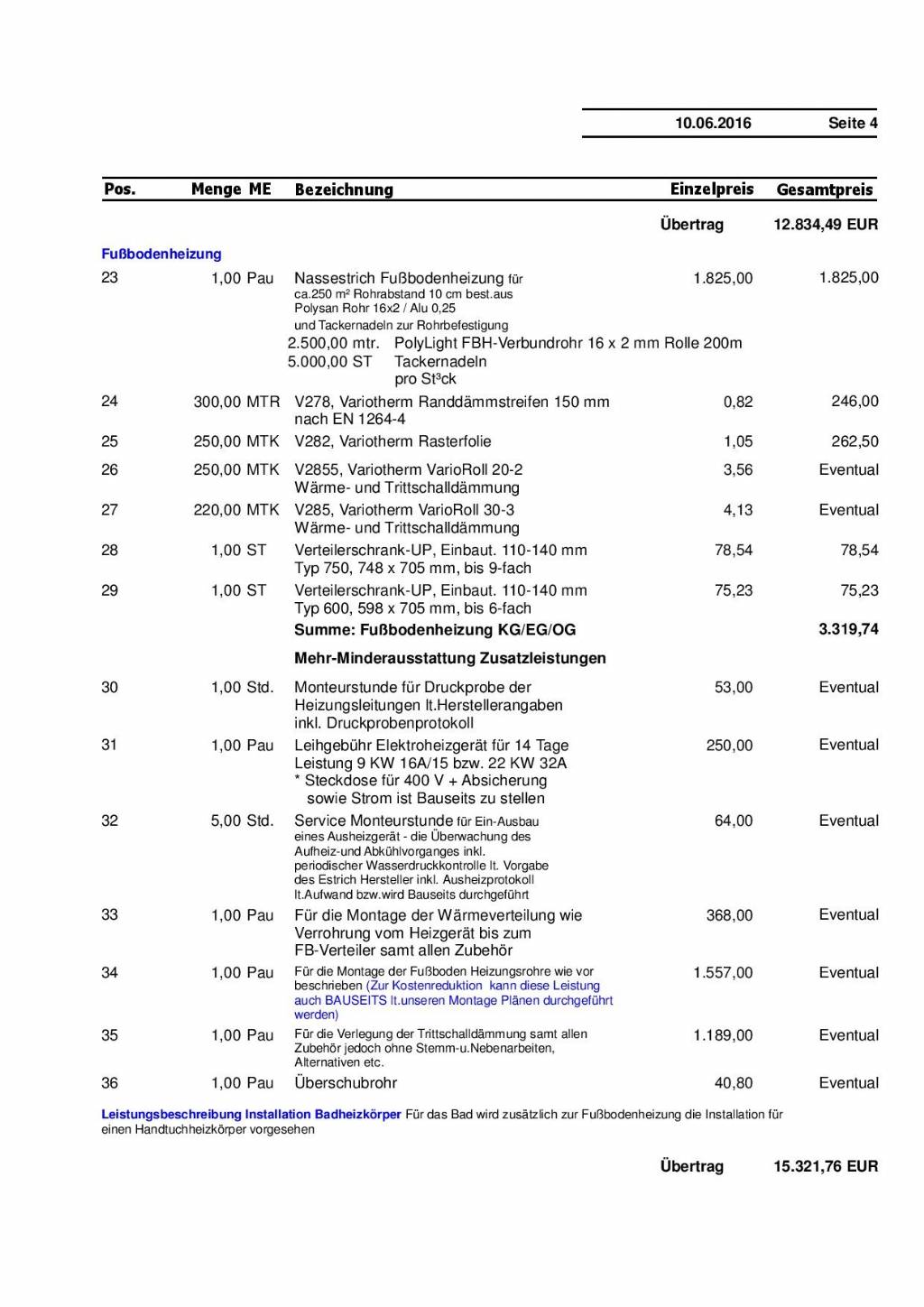

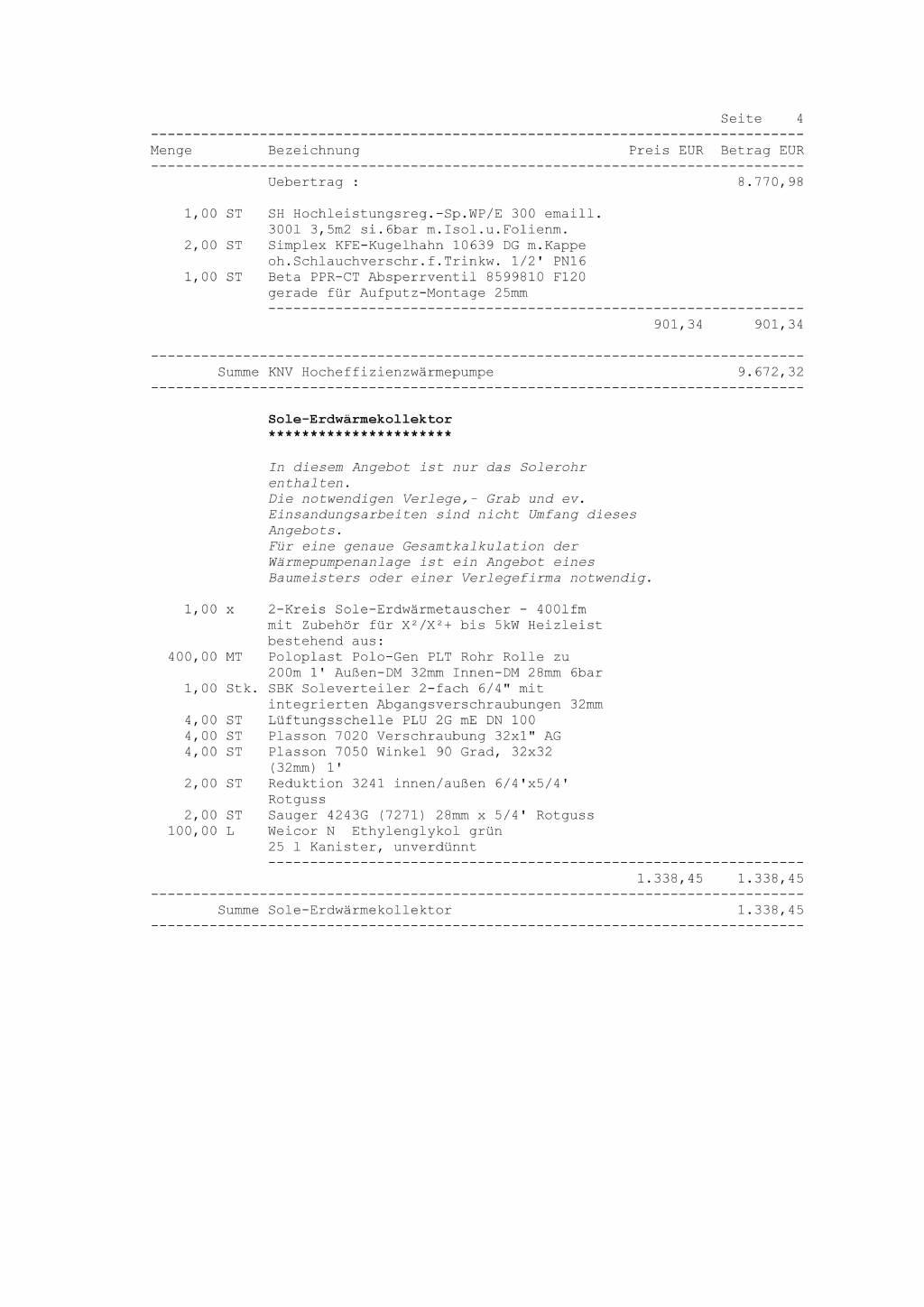

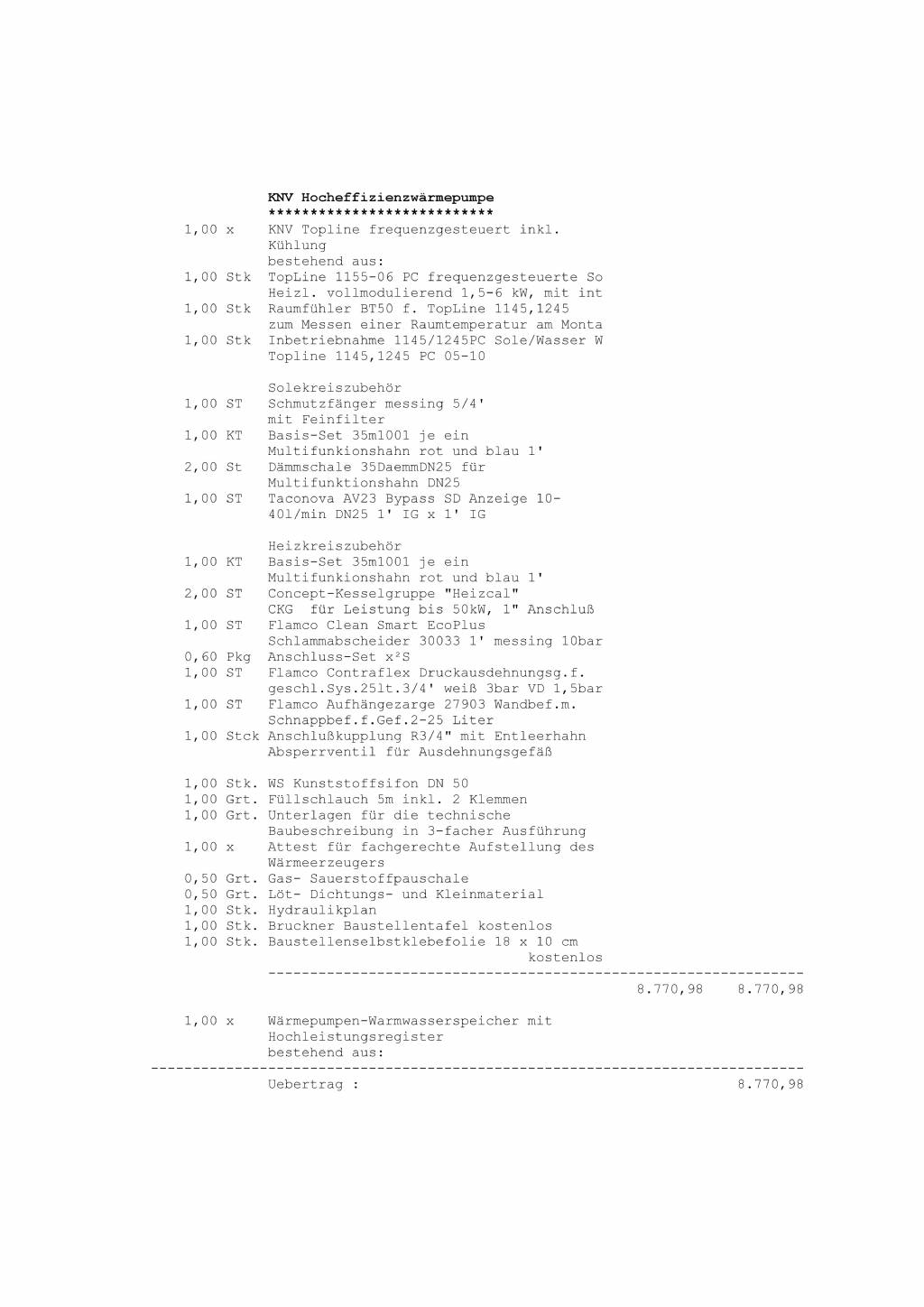

würdet ihr mir bitte schreiben, welche Angebote für die Heizung und für die Installationen eurer Meinung nach besser sind? Von 2 Installateuren (k und b) habe ich sie eingeholt. Bei der Heizung meine ich, Installateur b ist besser und bei den Installationen Installateur k. Heizung Installateur k

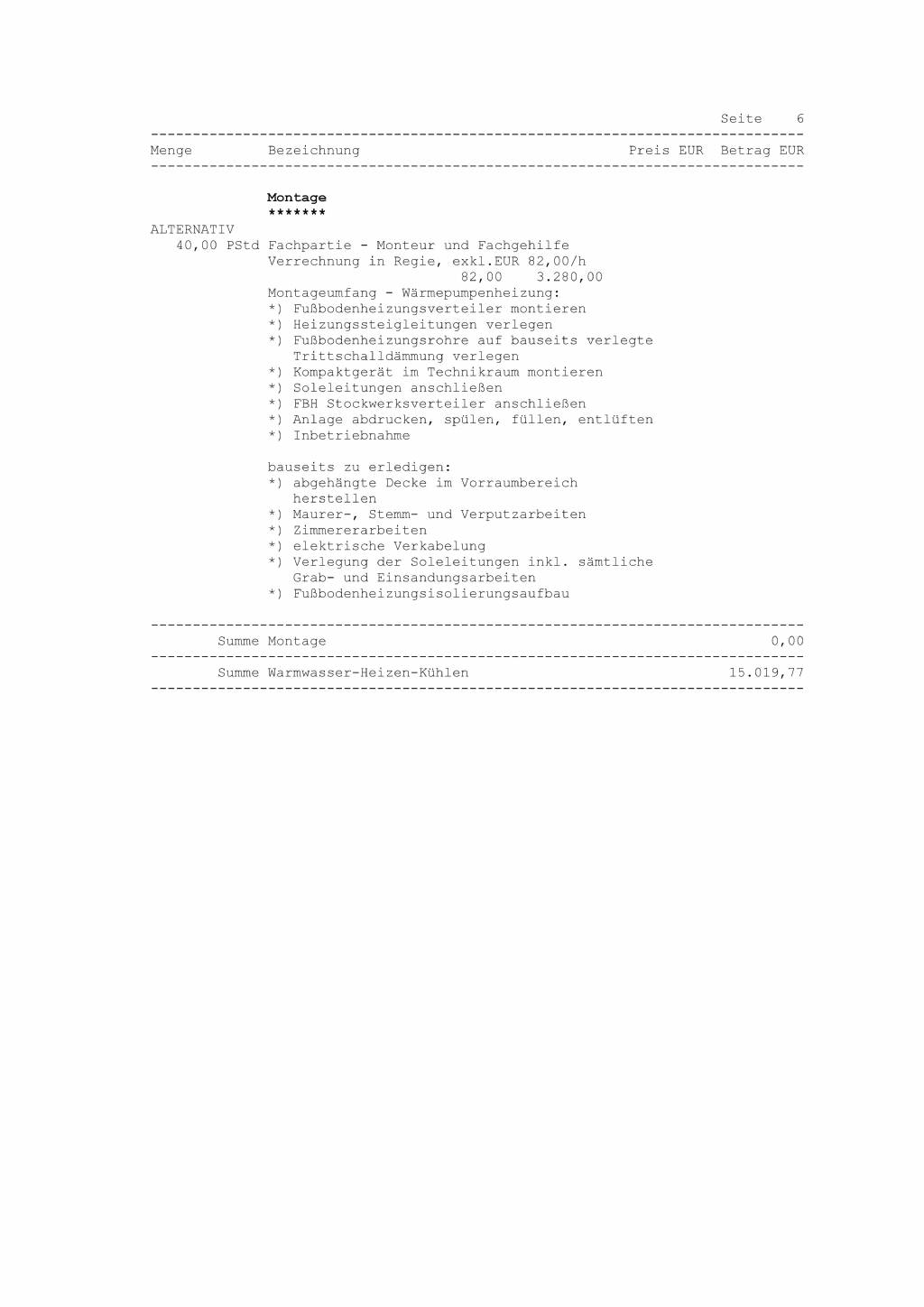

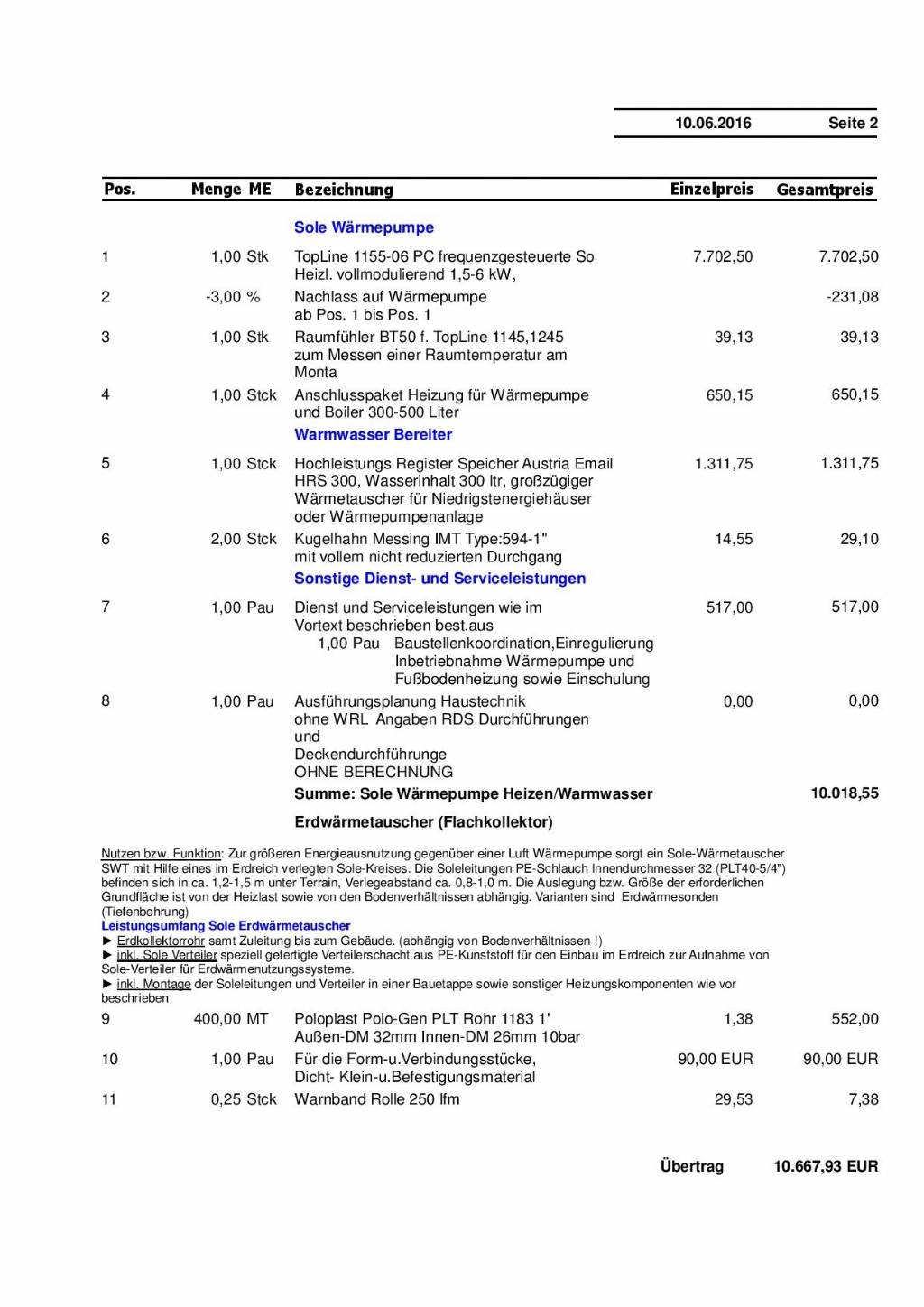

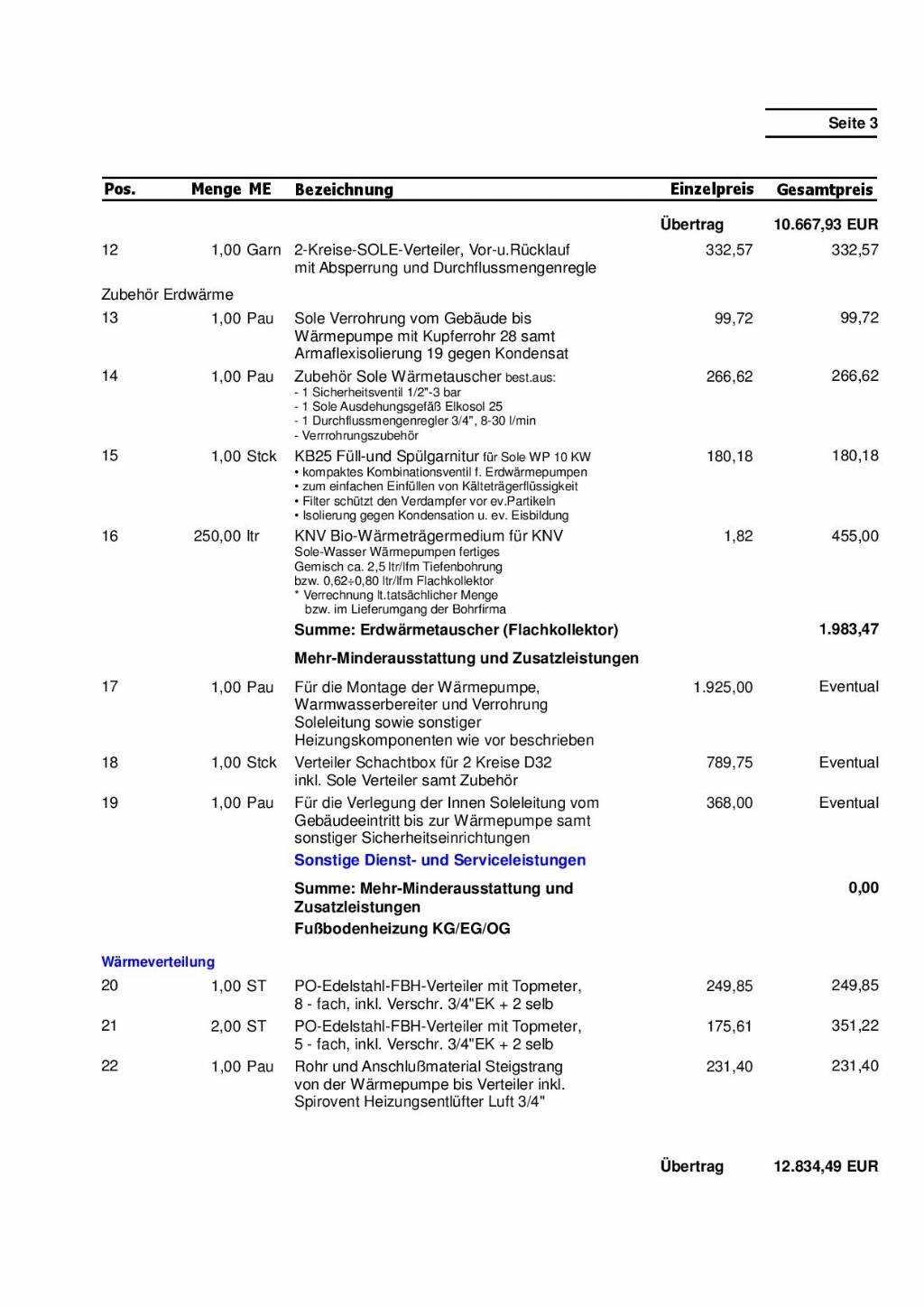

Heizung Installateur b
|
||
|
||

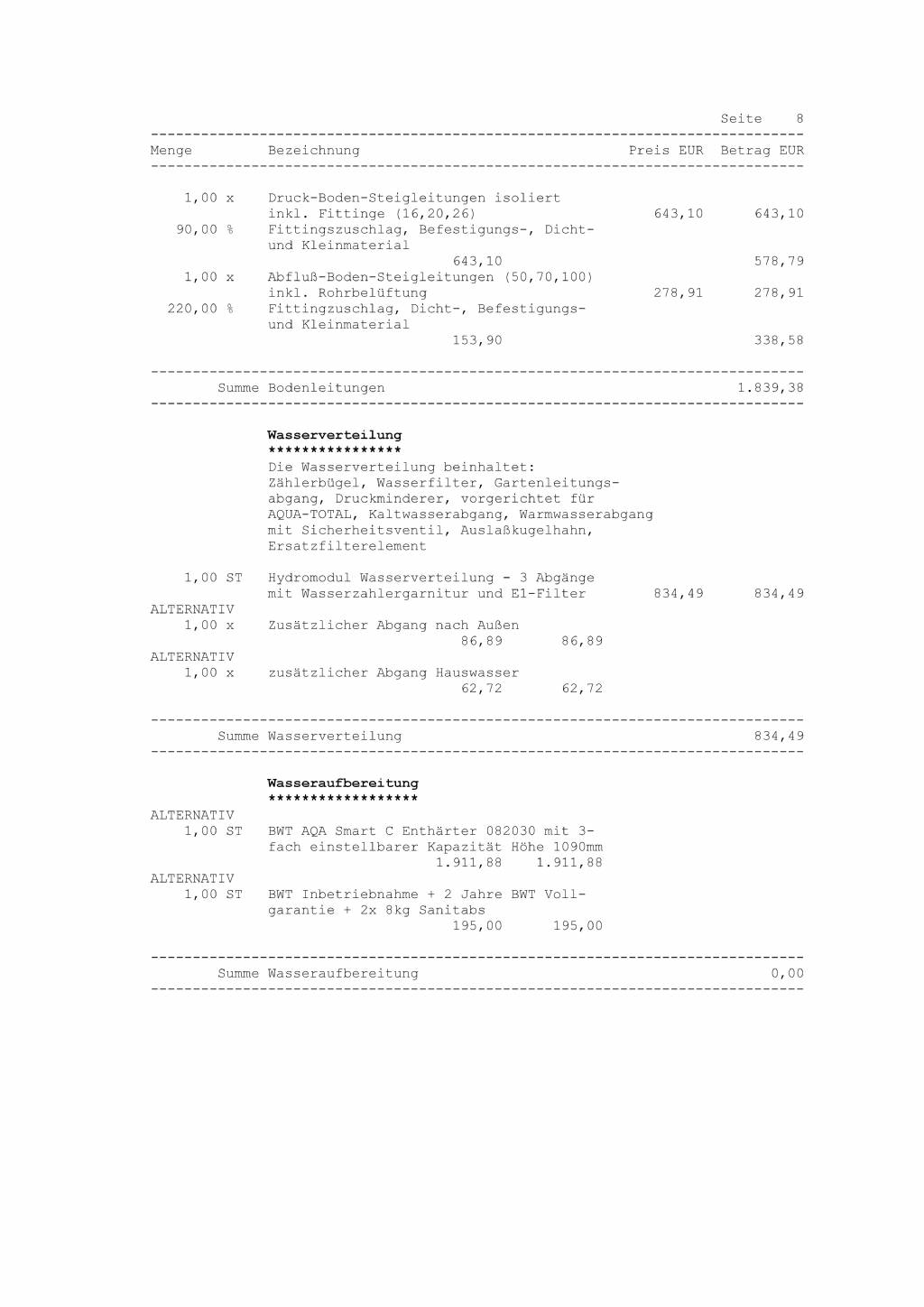

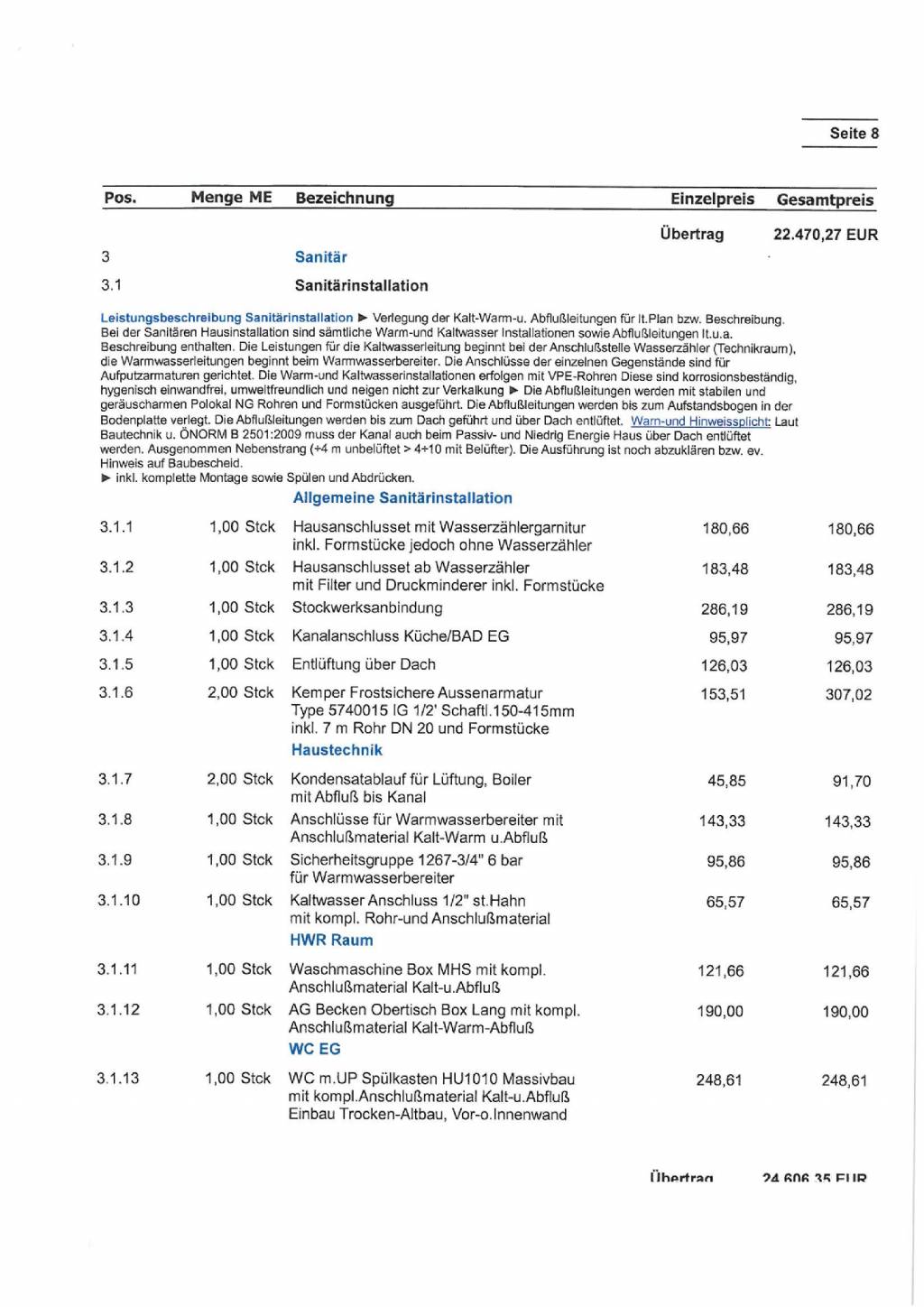

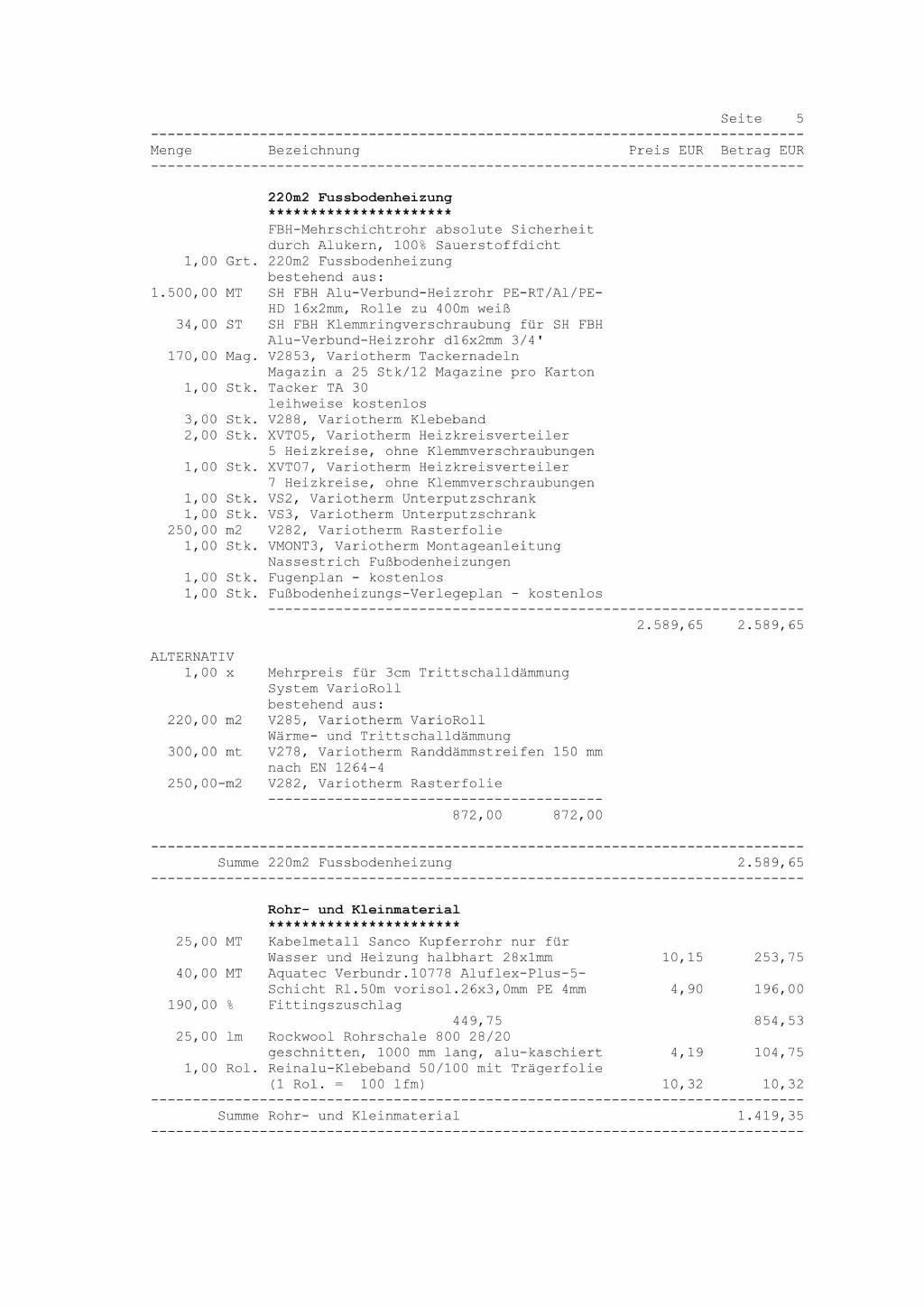

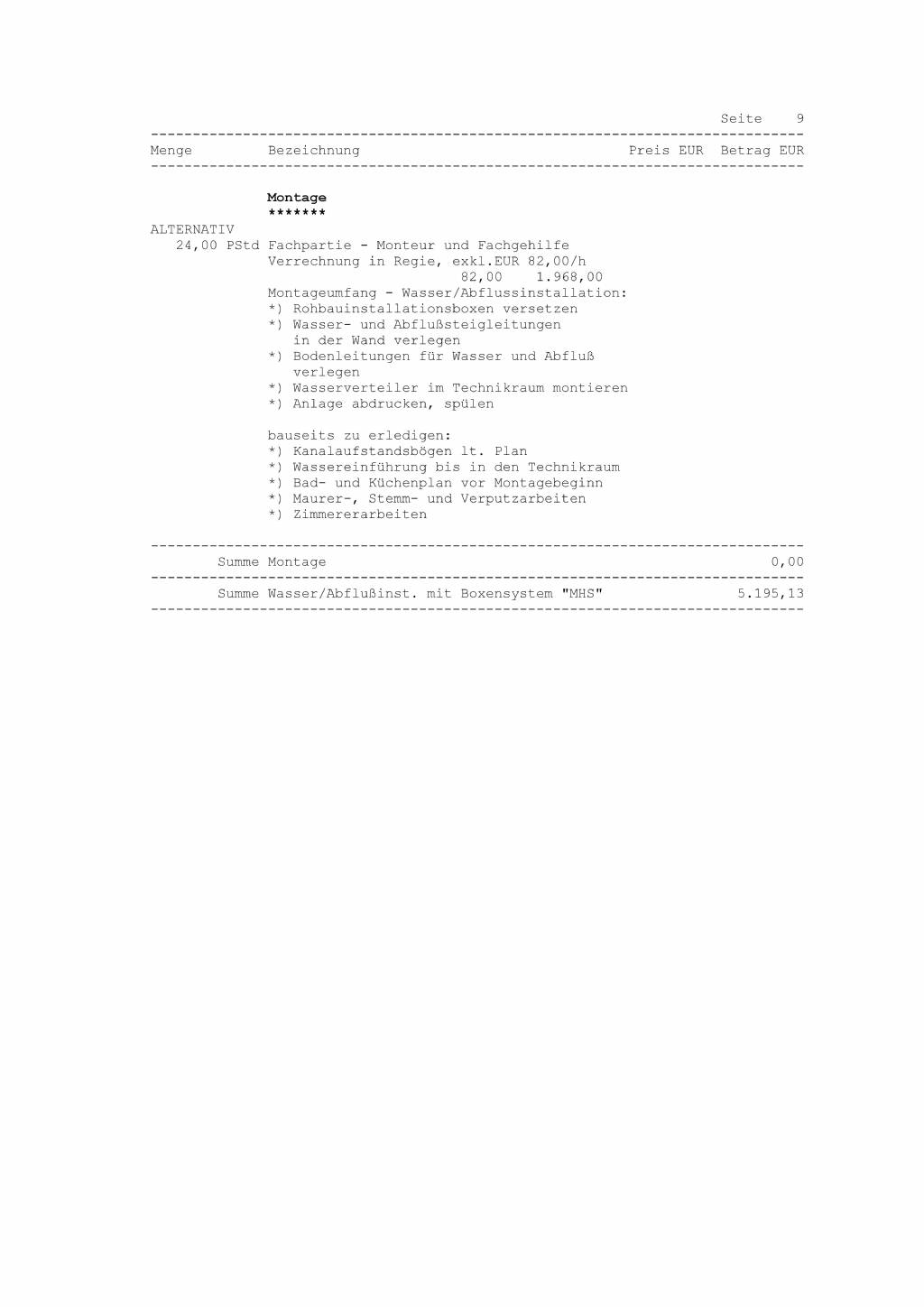

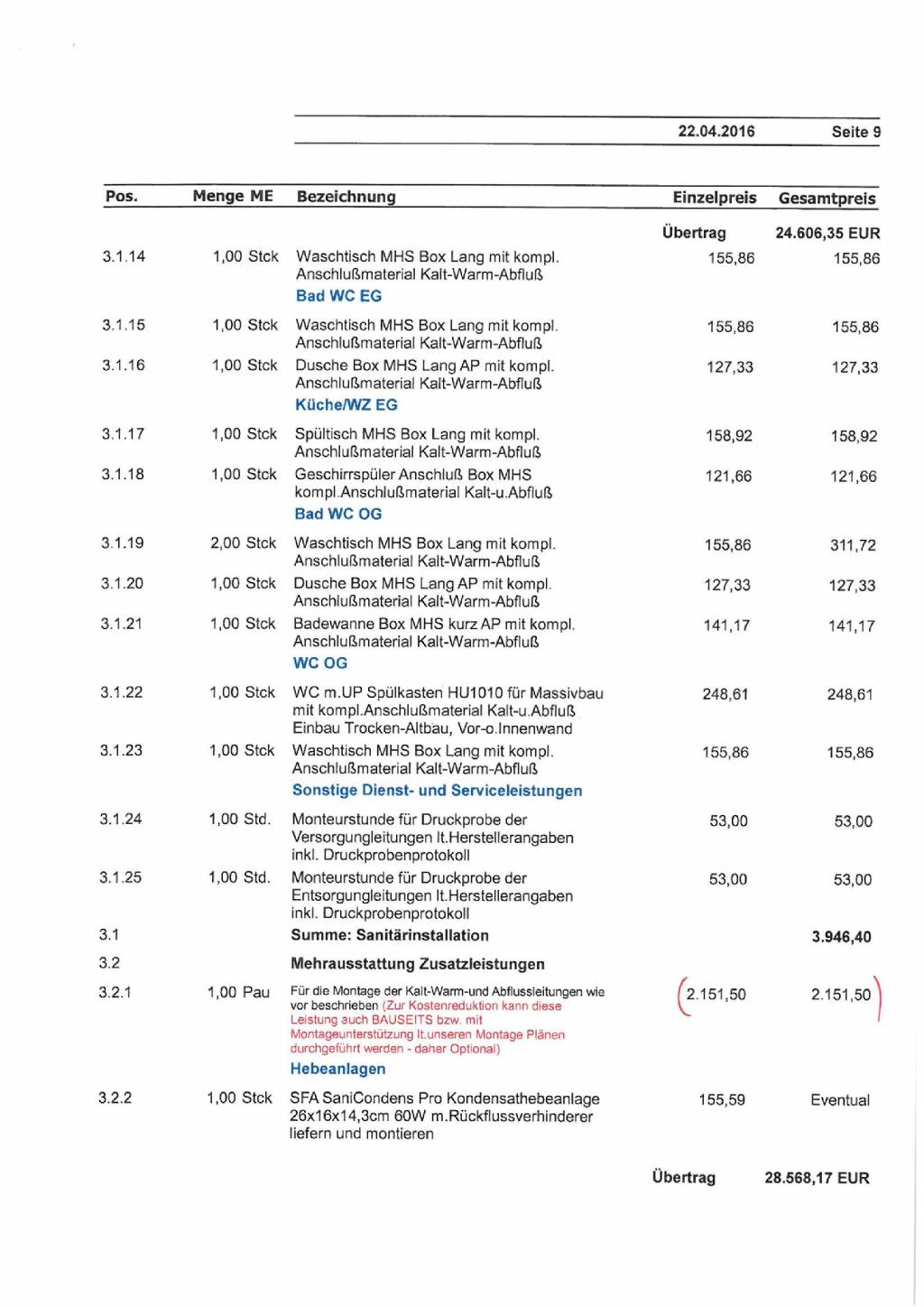

Installationen - Installateur k

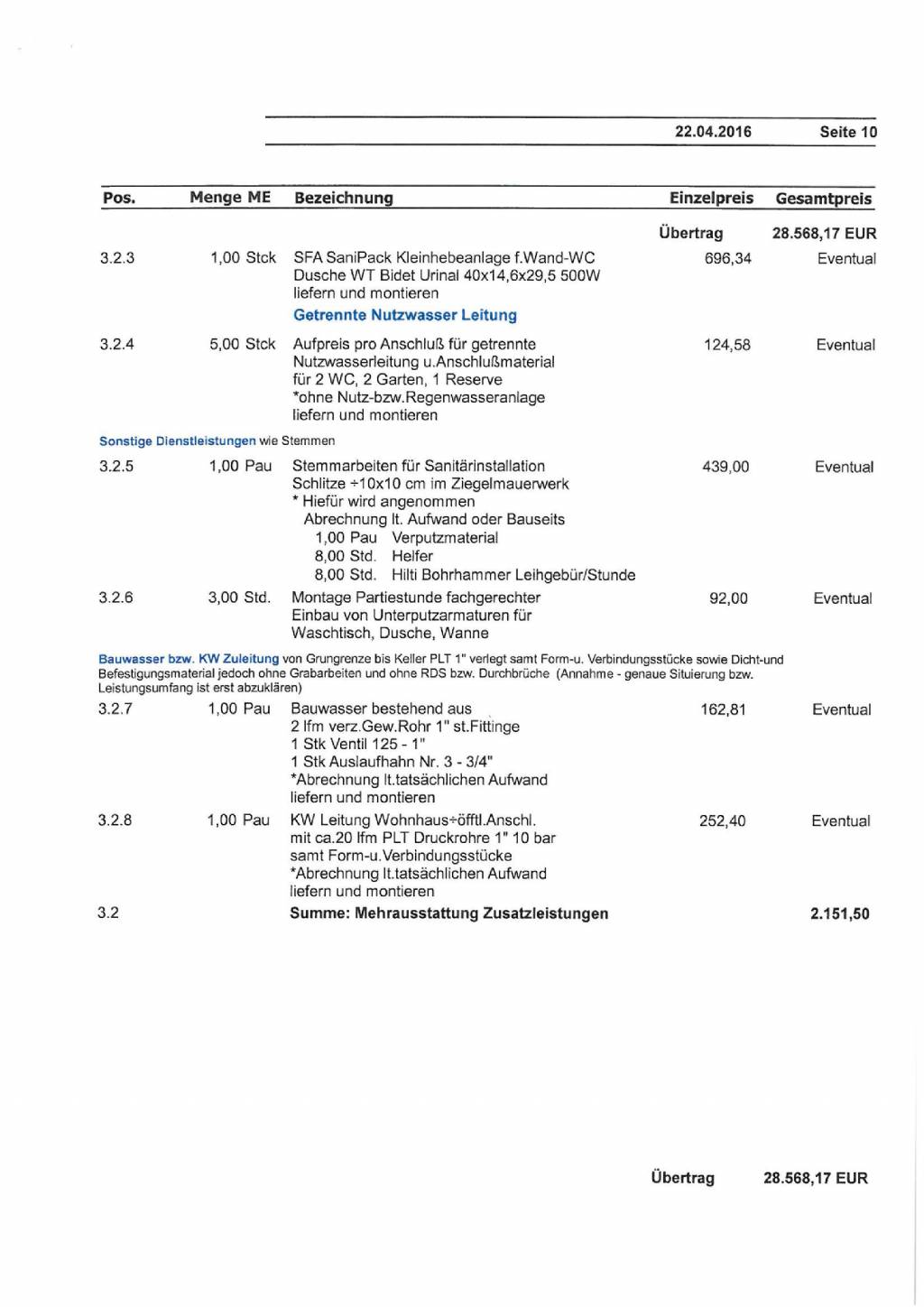

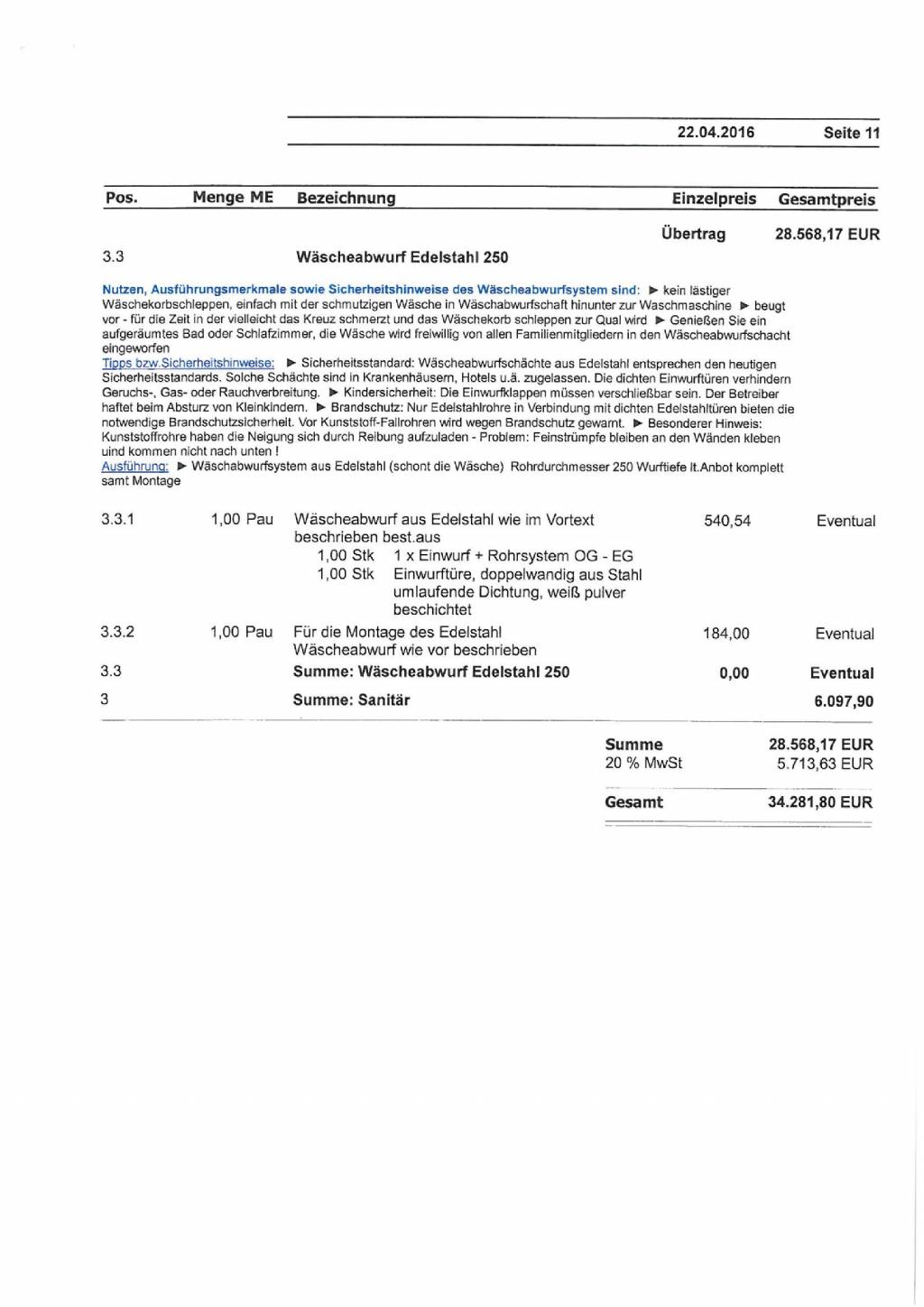

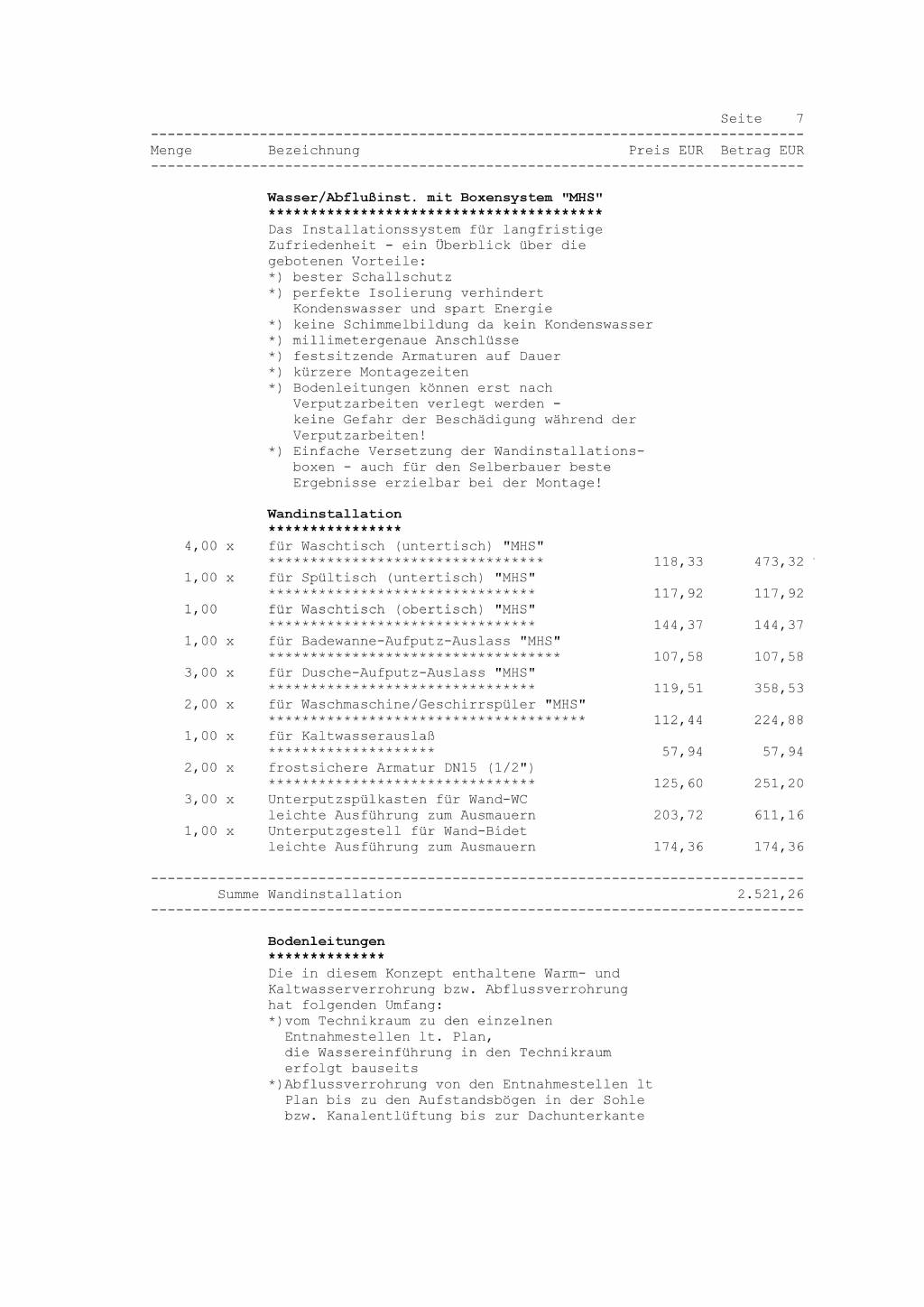

Installateur B
Installateur B hat in Summe mehr MHS Boxen angeboten. |
||
|
||
|
Meine fiktive Gartenhütte ist gewandert und ich würde sie gerne so weit wie möglich ins linke untere Eck stellen.
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=YmqD60MG1mHEb1nuE7WW Wie schlimm wäre, es wenn sie irgendwann einmal teilweise über den Ringgrabenkollektor sitzt? Würdet ihr die die Rohre vorsorglich im "Gartenhütteneck" gerade verlegen? Strom und Wasser für die Gartenhütte hätte ich direkt über den Ringgrabenkollektor im selben Graben verlegt. |
||
|
||
|
Bei mir ist so auch (die Hütte kommt nächstes Jahr), habe Slinkies und mache mir keine Sorgen, werde Wasser vom Dach über den Kollektor versickern lassen. Es geht aber ca. 1m Abstand soll schon sein ;) |
||
|
||
|
Das wäre jetzt meine vorerst letzte Planung:
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=0OGCsvmbikiXQjLtpv4G Zur Sicherheit habe ich zur südlichen Grundstückgrenze 1.5m Platz, aufgrund des geplanten Steinwurfes, gelassen. Ansonsten rutsche ich 1m rein, auch im Norden und Osten (Straße, Eckparzelle). Liebe wäre mir natürlich, der Graben rutscht noch mehr an die Grundstückgrenzen, was aber wahrscheinlich nicht so sinnvoll ist. Ein Baum im südöstlichem Eck traue ich mich nicht setzen - Schade. Im Süden werden die Rohre jetzt ziemlich sicher über 2m tief verlegt. Geschätzt 2,10-2,30. Wenn alles gut läuft, wird am Freitag diese Woche gebaggert. Genaueres kann ich hoffentlich morgen sagen. Die Rohre von Muggenhumer sind vorige Woche bestellt worden. Ich hoffe, ich habe das mit den Angaben im Tool richtig verstanden...
|
||
|
||
|

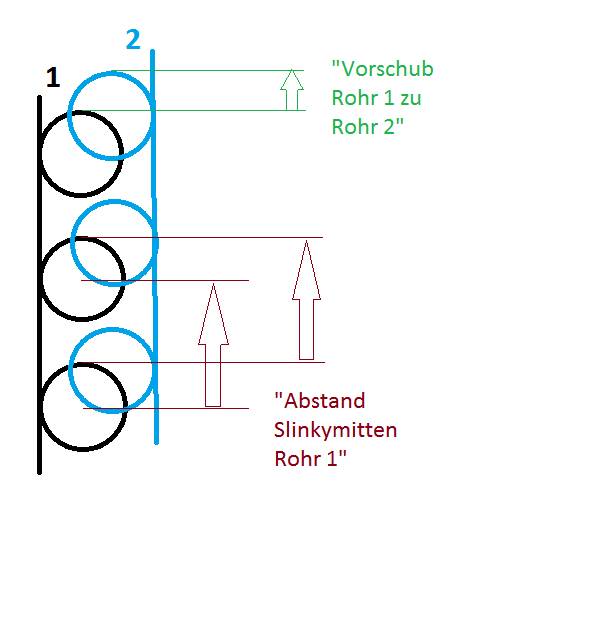

hmm, ich verstehe deine angaben in der grafik nicht ganz ;) hilft das? bezeichnungen aus dem grabentool  |
||
|
||
|
wieso ist grabenabschnitt E denn gar so tief? und dann F nur mehr 1,80? besser wäre E bei ~1,9 zu belassen und mit F auf 2 m zu gehen. anfang 1,5 und schrittweise bis ende auf 2,0m. das wäre optimal. :) |
||
|
||
|
Danke für deine Antwort. Die Skizze hilft mir sehr weiter!
Dadurch, dass ich erst irgendwann im Süden anschütte, ist es schwer zu sagen, wie tief der Kollektor tatsächlich liegen wird. 1,5m werden wir mind. anschütten. Wenn ich vorher 30cm Humusschicht abtrage, bin ich schon auf 1,8m. Also nochmals 20cm graben und ich habe meine 2m. Genaueres kann ich sagen, sobald ich es diese Woche mit dem Baggerfahrer besprochen habe. |
||
|
||
|
d.h. du könntest im süden direkt auf den boden legen nach dem hummusabtragen. eh super. :)
wann schüttest denn auf? --- wobei bei deiner heizlast und dem fetten kollektor.. du brauchst gar nicht so tief gehen. das wird allemal reichen: http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=t0bJgARWUb1v0OHPcO5b klar kannst du grabenteile auch tiefer haben, das passiert halt. aber versuche das "gefälle" (d.h. relative tiefe zur erdoberfläche) einzuhalten. bei -1,5 beginnen und bei -2,0 enden. |
||
|
||
|
Wann ich aufschütte, weiß ich noch nicht.
Das Gefälle einzuhalten wird kaum möglich sein. Das Grundstück fällt von Norden nach Süden um 2,7m und 0,5m muss ich anschütten, damit ich auf Straßenniveau bin. Ist es schlimm, wenn eine Wärmepumpe bergauf pumpt? Bei einer Tiefenbohrung passiert das doch ständig, oder? |
||
|
||
|
Relative tiefe ggü erdoberfläche -1,5 bis -2,0.
Wp pumpt zb bei mir 200m ca. 2m bergauf und gleichzeitig 200m ca. 2m bergab. Bei einem geschlossenen system wo gleich viel rauf wie runter geht, ist es egal, da hier die pumpe nichts extra leisten muss |
||
|
||
|
Ich habe gerade mit KNV und dem Installateur telefoniert:
Wenn der Graben zuerst zirka 3m fällt und danach wieder 3m steigt, ist das kein Problem für die Pumpe. Vielleicht werden wir zu Westen hin eine Baustellenzufahrt einrichten. Am Donnerstag weiß ich mehr. Laut Muggenhumer ist es kein Problem, über dir Rohre mit dem Bagger zu fahren, sofern sie 1,1-1,5m eingegraben sind. Soll ich zur Sicherheit die paar Meter, wo die Rohre unter der Zufahrt sind, mit Sand hinterfüllen? |
