Hallo zusammen,

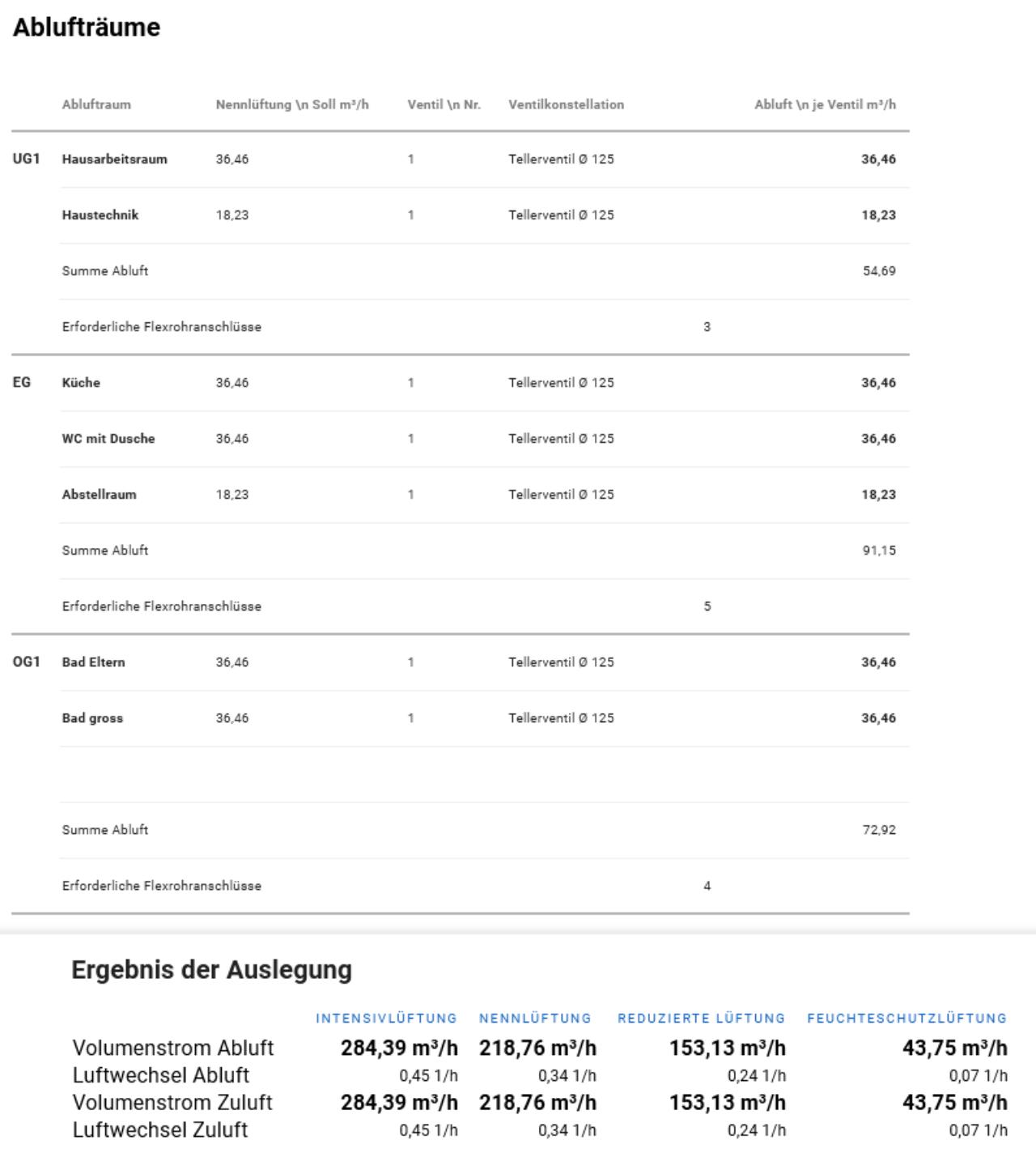

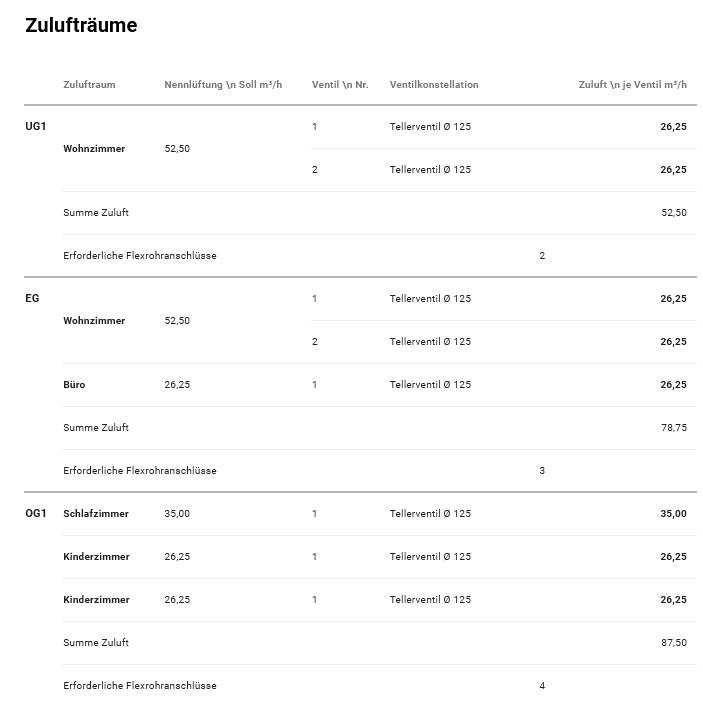

ich habe mich an die KWL KWL [Kontrollierte Wohnraumlüftung]-Planung gemacht, damit der Statiker da noch einmal rechtzeitig drüber schauen kann und die Filigrandecke mit entsprechenden Löchern schon vom Hersteller kommt. Die KWL KWL [Kontrollierte Wohnraumlüftung] steht im komplett unterirdischen Keller. Momentan wäre eine Maico WS 320 geplant inkl deren 75mm Flexpipe. Außerdem noch ein Sole-Luft-Wärmetauscher für die Frischluft. Ich hoffe dieser entfeuchtet im Sommer die Luft. Ich habe mit dem Maico Online Tool die Auslegung für die Anlage gemacht:







Das einzige was ich geändert habe ist ein zweites Auslassventil im Schlafzimmer mit eigenem Schlauch, anstat ein Ventil mit zwei Schläuchen.

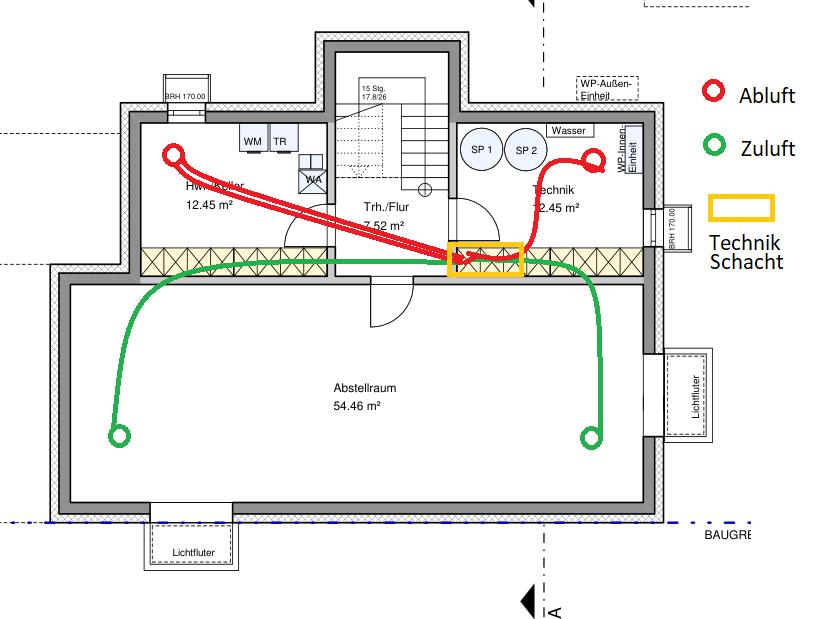

Die Verteilung wäre momentan so geplant (planoben ist ziemlich genau Osten):










Im DG sind die Decken abgehängt, hier würd anstatt in der Betonplatte wie im EG und Keller über der abgehängten Decke (die sehr niedrig ist, da nur anderthalb stöckig mit 25° Dach) verlegt werden. Alle Ventile sind als Deckenventile geplant.

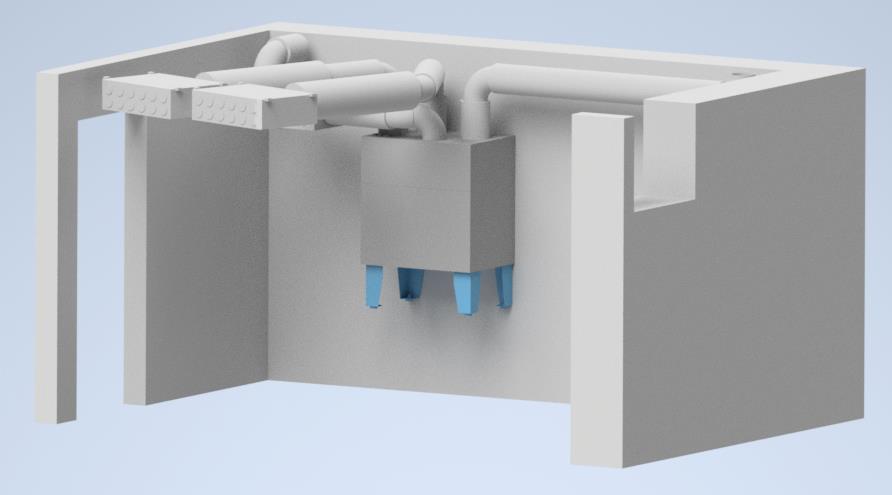

Die Anlage selbst würde ich so am Technikraum anbringen:

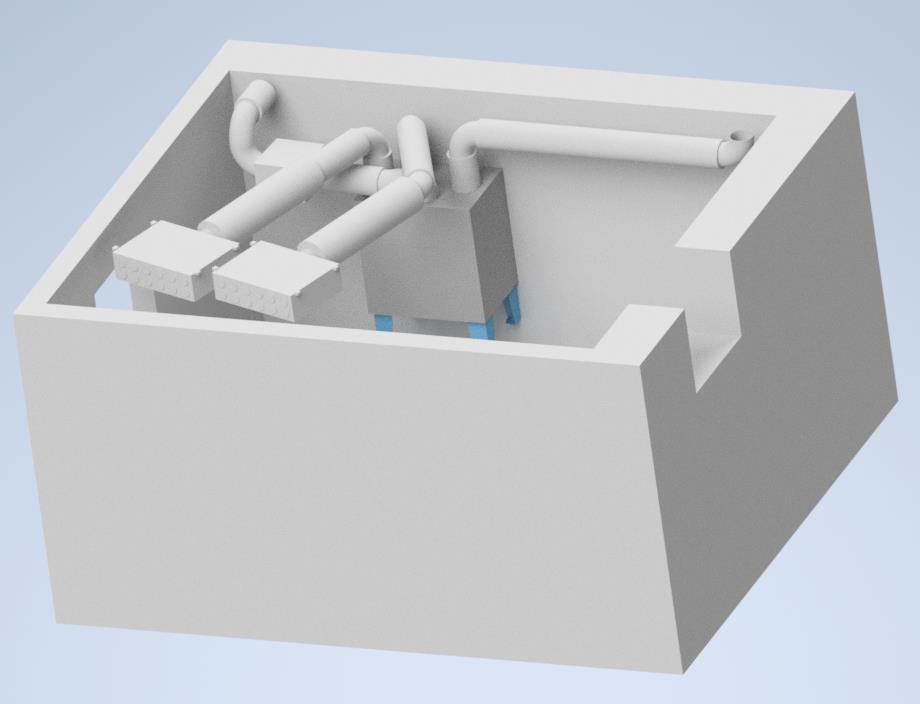

zur besseren Ansicht ohne Wand:




Natürlich ohne Füße. Rechts von der Lüftung wäre die Sole-Wasser-Wärmepumpe. An der ausgeblendeten Wand wäre der KNX Verteilerschrank neben dem Technikschacht. Momentan wären Außenluft und Fortluft als Durchführung in den Decken-Ecken geplant, wobei im Büro dann die Rohre noch etwas hochgeführt werden und dann an die Fassade. Die Ecken im Büro würden entsprechend verkleidet werden. Alternativ könnte ich mir noch den Combi-Turm Vorstellen, welcher rechts (Süden) zwischen den Lichtschächten steht. Ich kann mich nur nicht wirklich mit so einem Turm im Garten anfreunden.
