An alle Experten! Mein insti hat mich gefragt wie er denn das auf der Decke verlegen soll - wie er das durch die nach oben stehenden Metallteile durchziehen soll. Es sind ja 200m lange Rohre. Wie habt ihr das - jetzt ganz praktisch - ausgeführt? |
||
|
||
|
Abroller auf die decke und immer rund um die gittermattenträger verschlaucht. Wos net gangsn is den Gittermattenträger aufgflext und durch. Soll sich net so anstellen de nudelbude |
||
|
||
|

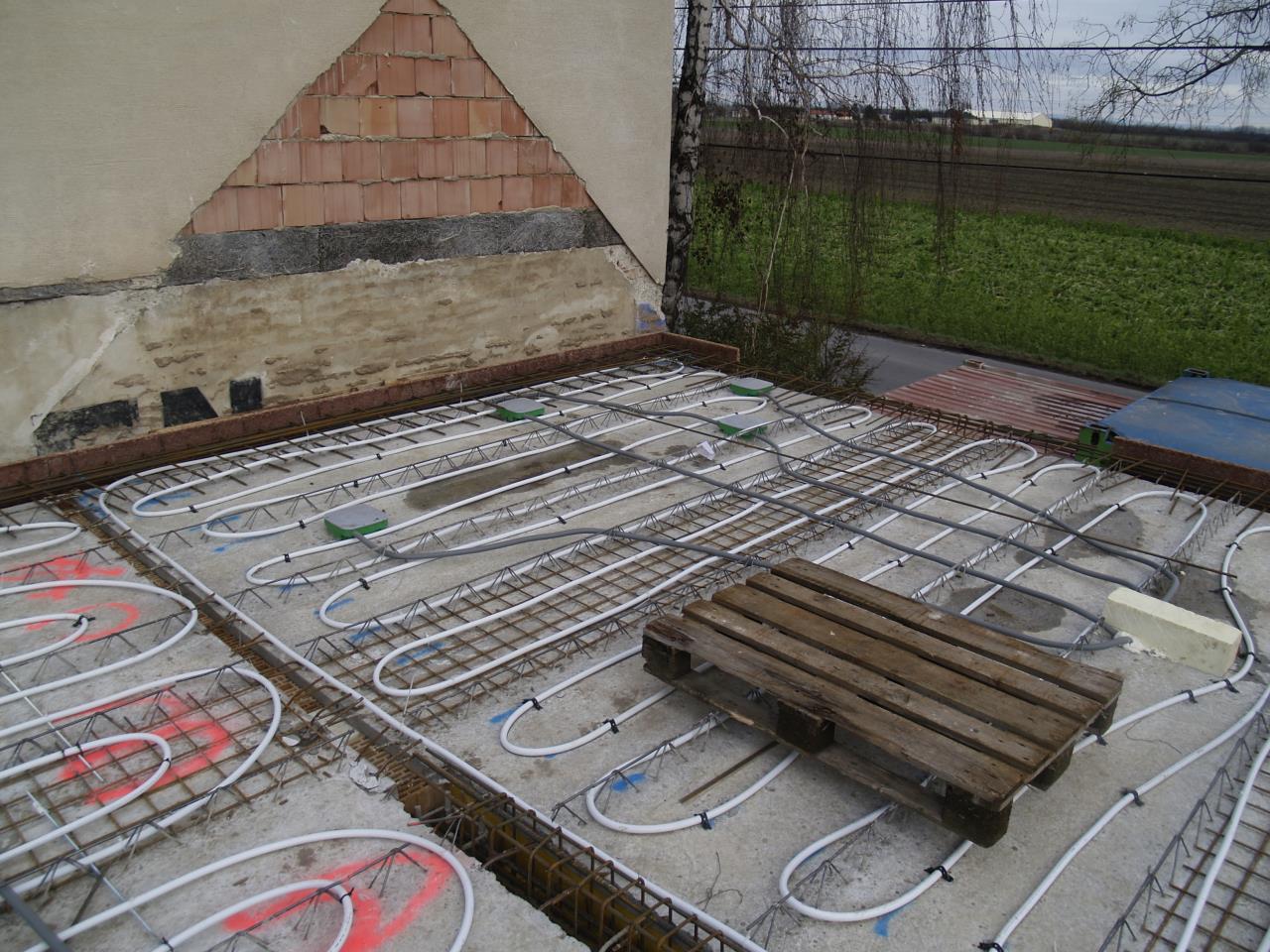

STARK! Auf den Fotos vom uzi10 kann man eh sehr gut erkennen, dass er sich an die "Gittermattenträger" gehalten hat bzw. die Schläuche danach ausgerichtet hat. Da kommt dann aber der BM von mackica und fragt "aber jetzt fehlt Eisen, was soll ich jetzt machen" |
||
|
||
|
Jap bei mir hab ich das alles vorab nach de träger im acad nach die elementdeckenpläne plant... Haha kann ihr leicht passiern.. Nur das das durchtrennen der gittermattenträger statisch angeblich net so a problem ist. Und wenn net bind ma wieda a eisen dort rein.. aber vl kann das ihr baumeister net :) |
||
|
||
|
Wo hattest den Plan her? Vom Kammel? Ich meine, ich habe auch einen Verlegeplan, aber da sind nicht genau die Gitterstäbe oder so eingezeichnet. |
||
|
||
|
https://www.energiesparhaus.at/forum/45100_2 Auf der letzten Seite siehst du wie ich es geplant habe. Der Grundplan kommt vom Elementdeckenhersteller. Darauf habe ich dann die BKA BKA [Betonkernaktivierung] gezeichnet. Bei den Gitterträgern habe ich geschaut, das ich das ich so wenig Elemente wie möglich durchschneide. Dort hat dann der BM dann ein 10er Angsteisen eingelegt. |
||
|
||
|

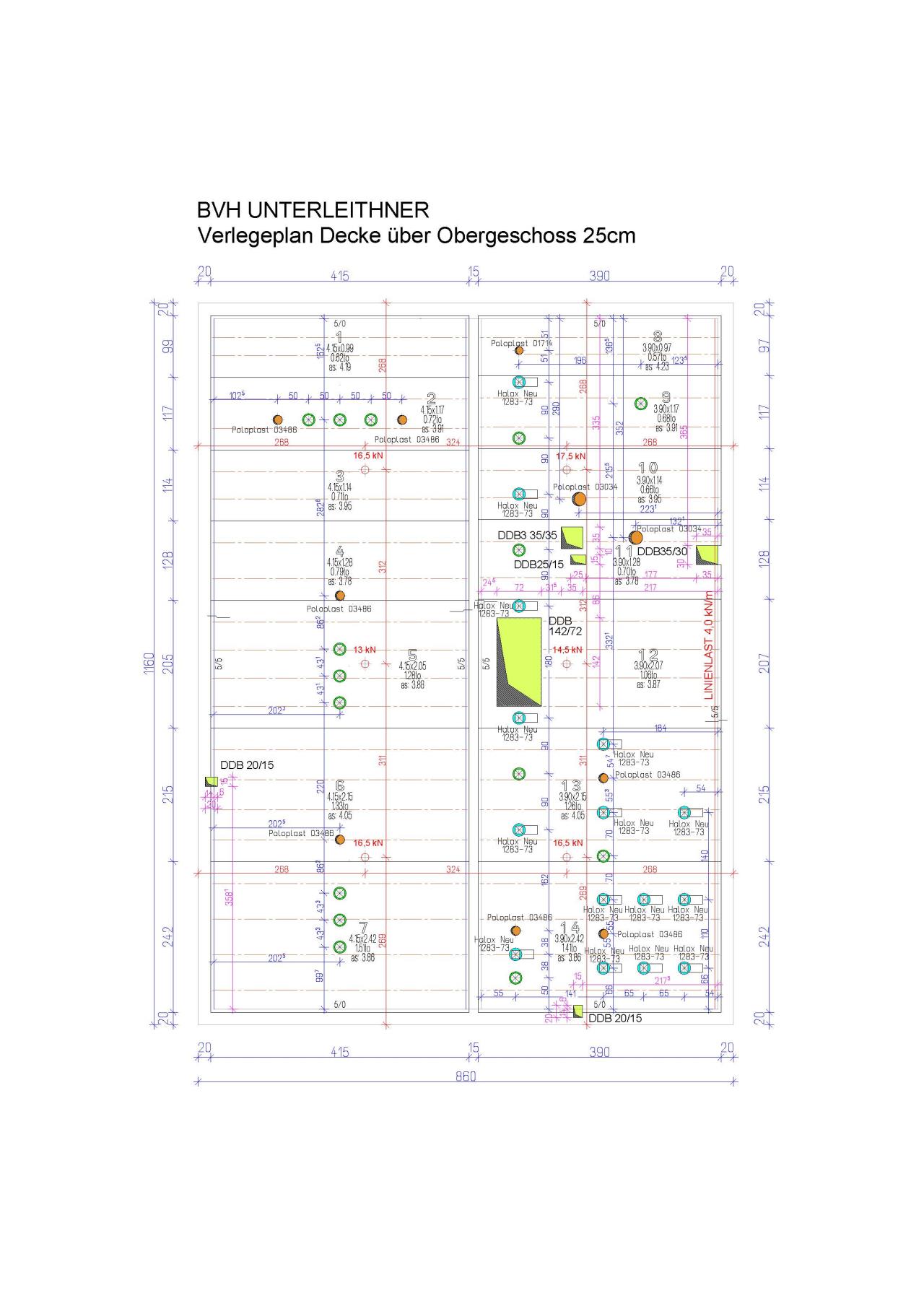

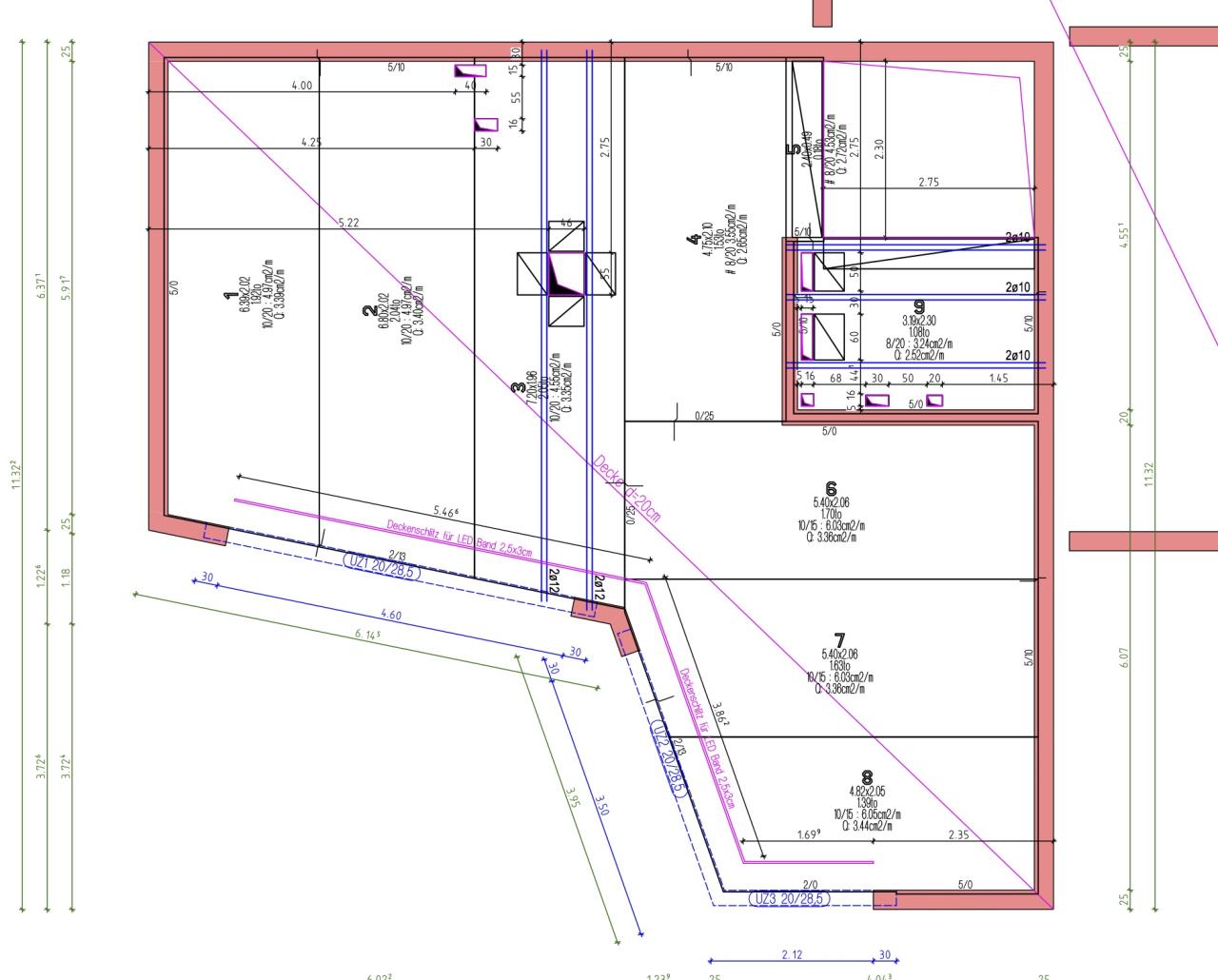

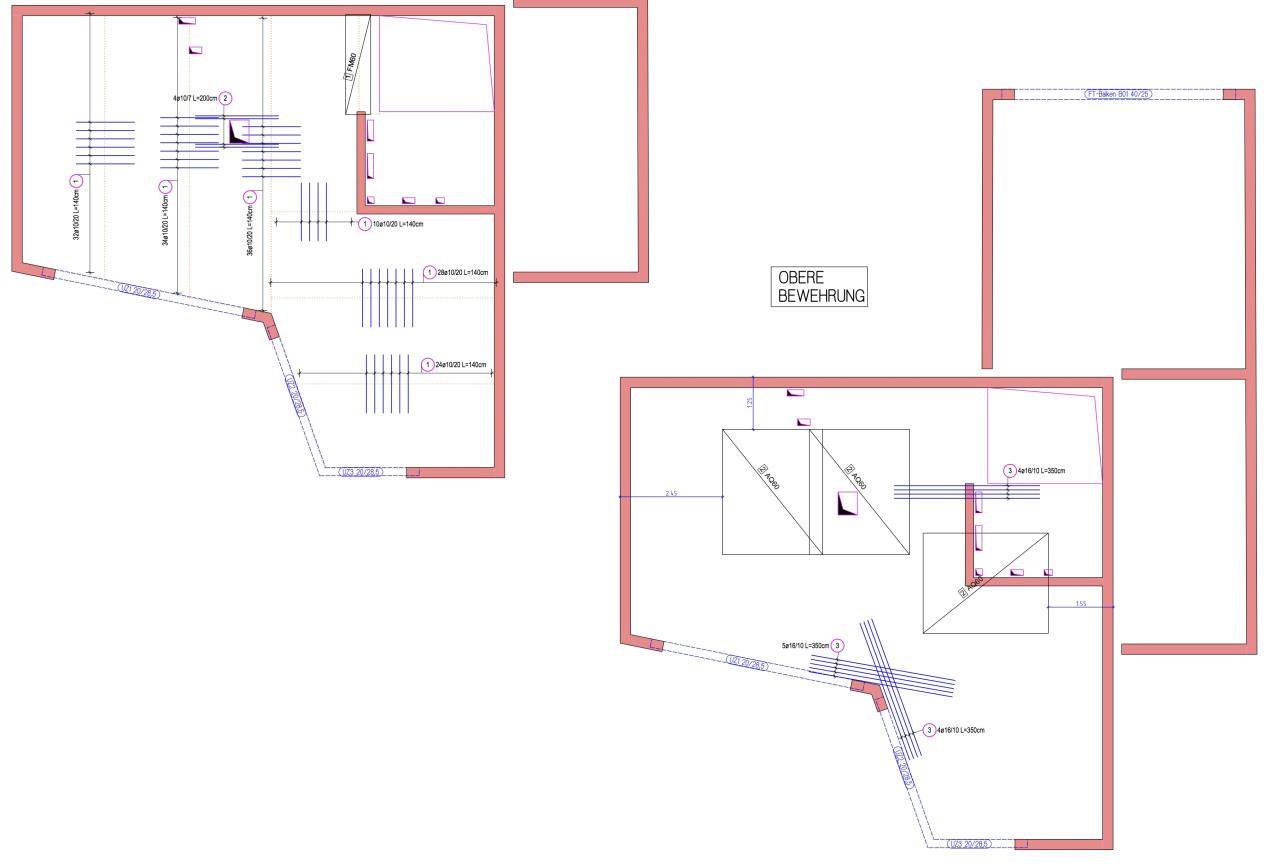

Also ich habe vom Elementhersteller folgende Dateiein bekommen: Bewehrungsplan und Verlegeplan. 1. Bewehrungsplan untere Bewehrung:  2. Verlegeplan  Ich lese da jetzt mal raus, dass die Elemente auf der linken Seite oben-unten (N-S) verlegt sind, rechts O-W. Aber steht hier überall Eisen raus oder nur dort wo im oberen Bild gezeichnet? |
||
|
||

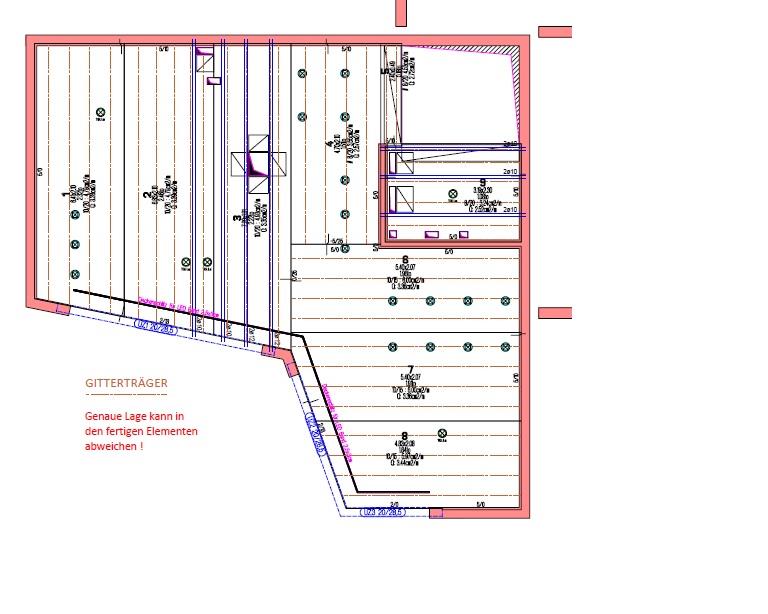

Wie die Verlegereihenfolge ist und wie die Eisen in der Elementdecke liegen, ist primär wurst! Du musst einen Plan anfordern, in dem die Gittermattenträger auch eingezeichnet sind! Diese sind die wichtigen! Wie bei mir die braunen strichpunktierten Linien  |
||
|
||

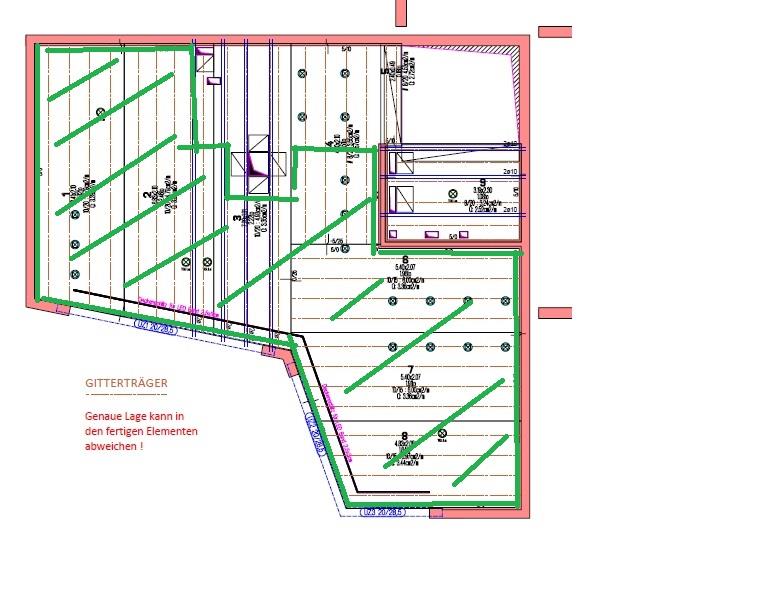

 Habe ich jetzt! Schaut so aus als hätten die Gitterstäbe einen Abstand von 50cm. Soll man dem Baumeister sagen, er soll mit der Deckenrandbewehrung noch warten bis die Kühlung verlegt ist? In Grün schraffiert jetzt der Bereich wo die Kühlung kommen soll.  |
||
|
||
|

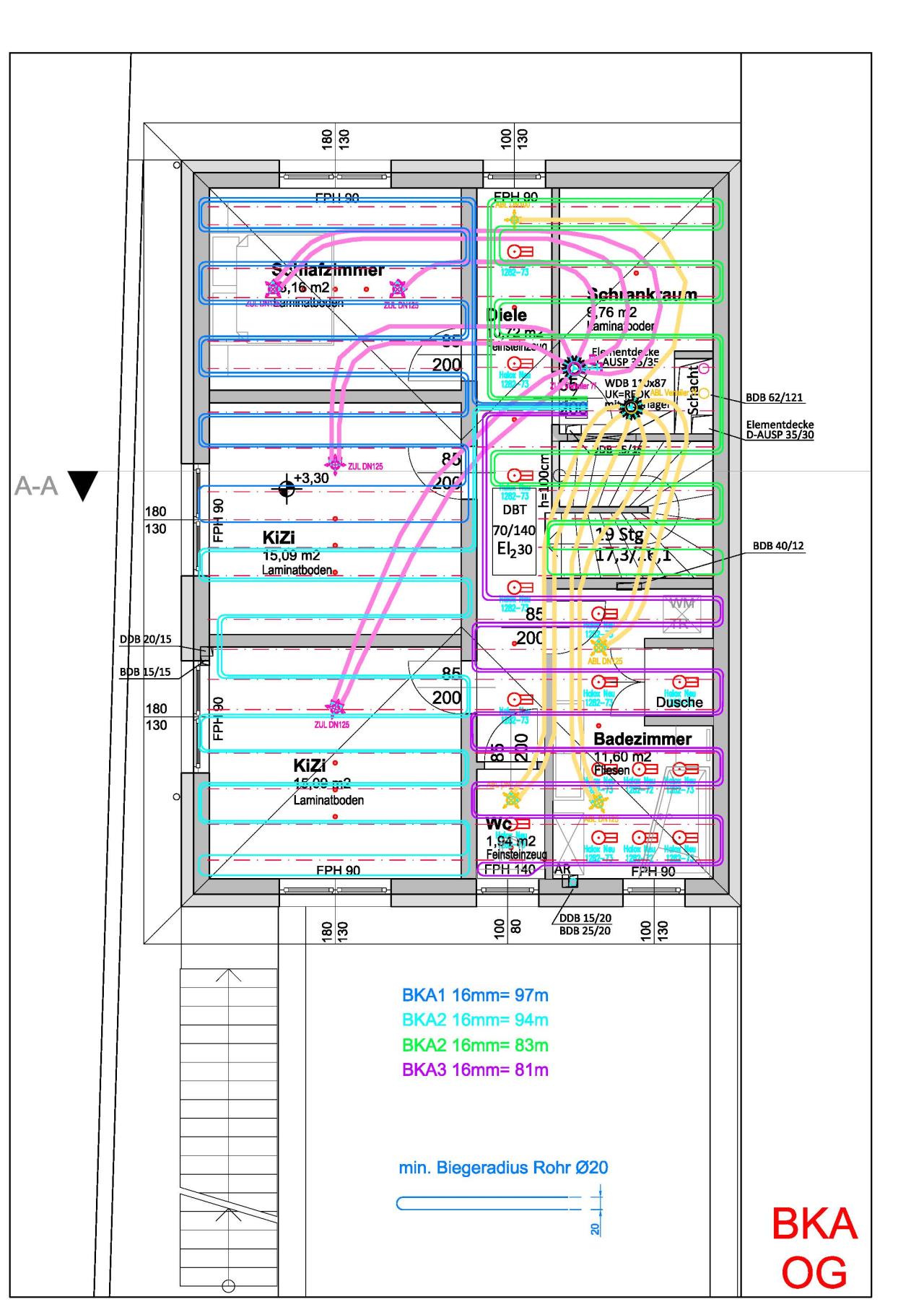

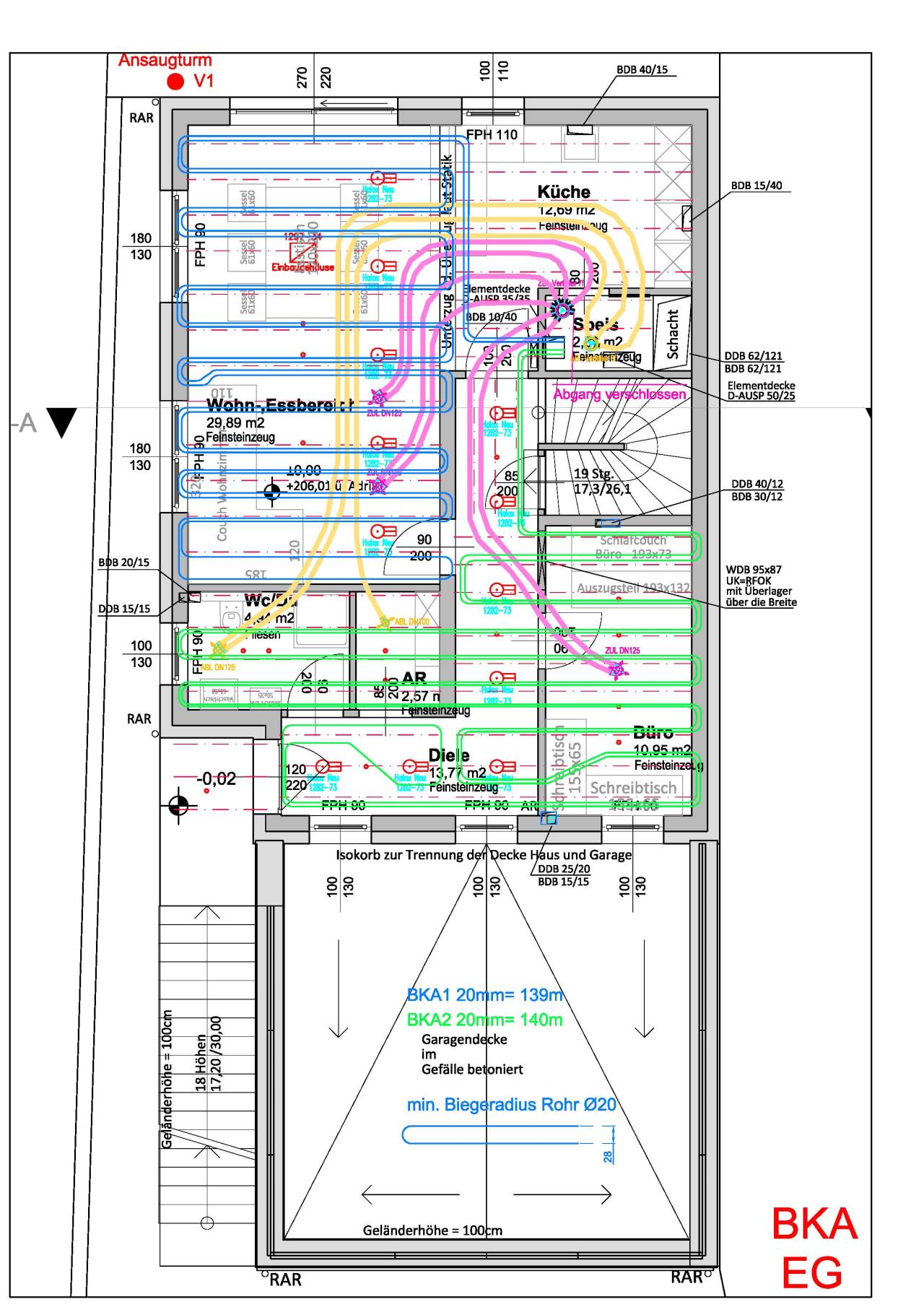

ja das ist genauso wie bei mir.. drum sind wir mit dem Doppelmäänder immer rundherum gefahren und haben die Doppelte Schlauchmenge auf VA50-60! GENERELL: VORGANGSWEISE: Der Baumeister darf die Elemente auflegen und muss die Stossbewehrung(Matte zw Platte und Platte) verlegen! und kein Eisen darauf und auch keine Randbewehrung! Dann kommt ihr und legt alle Schläuche! ich hoff du weisst wohin und hast dort einen so 35-35cm grossen Durchbruch! mit Kaiser Langauslässe kannst du dann in die untere Ebene fahren! Die Kante vom Beton wirst du brechen müssen, ist aber bei einer frischen Decke eine Lapalie! Nur jetz musst du in einen CAD PRogramm alle Kreise einzeichnen und so abgleichen dass alle gleich lang sind und je nach Länge die richtige Dimension haben!   so hab ich mein Projekt geplant und alles hat geklappt! Ich hab meiner Baufirma gesagt, sie dürfen erst nach mir arbeiten und dann musst sie dann mit einen Kran anrücken und im OG das Eisen raufgeben! War auch kein Problem, ausser Diskussion mit der Subfirma! Aber der Baumeister hat das alles gecheckt! |
||
|
||
|
Hallo uzi, vielen DAnk für die Hilfe! Dsa File zum Zeichnen im AutoCAD habe ich jetzt. Arne hat mir empfohlen 2 Kreise DN 20 a 200m zu machen. Ich hoffe man kann 200m lange Kreise wirklich verlegen! Und der INsti sagt jetzt er hat keine 20er Schläche, sondern nur 18er. Jetzt ist die Frage, wie man das umrechnet. Sag, hast Du mit den Doppelmäandern nicht einen Temperaturausgleich zwischen den SChläuchen - oder ist das vernachlässigbar? |
||
|
||
|
Ja bei mir ist einfacch nicht baulich mehr als 150m gangen! Reicht auch! Naja dann soll er blöd gsagt 20er kaufen hahaha :)!... Was sind 18er? Die gibts ja gar nicht oder was ist das für ein Produkt? Der soll einfach Standard PE-RT Schläuche(ich habs von Kelit) für Fussbodenheizung nehmen! Und da gibts normalerweise 25er, 20er und 16er! Kreislänge 20mm: max 200m Kreislänge 16mm: max 90m Das heisst du brauchst dann doppelt so viele Kreise, doppelt so grosse und teure Verteiler, doppelt so viel Platz für die Durchführungen! Das einzige ist du kannst feiner regeln aber im Beton verbreitet sich die Temp sehr gut weiter! Auch einen oder mehr meter weiter! das ist ja sogar gewollt gut sogar! Es ist überall die gleiche Temperatur! Nciht auf den Fleck ists warm oder kalt und am andren umgekehrt sondern ich hab zb überall meine 20°! Und ausserdem stellt sich nach Stunden, durch die gute Wärmeleitfähigkeit der Effekt sowieso ein und überall ist irgendwann die gleich Temp! Du bräuchtest so einen kompetenten Insti, wie ich hab! der erklärt einen alles einfach und logisch und kennt aus und organisiert das alles auch :)! Nur zeichnen kann er nicht haha, dass hab ich dann gmacht! |
||
|
||
| Hallo uzi10, schau mal hier im Shop nach, da siehst du Preise und wirst sicher auch fündig. | ||
|
||
|
Ernst jetzt? Ich pack s nicht.... Vielleicht kann ich das eh im Baumarkt auch kaufen? haha. Er hat nämlich gemeint wenn er s kauft geht sich das bis FR nicht aus. wo bekommt man sowas außer im Internet? gibt s das irgendwo lagernd? Jetzt sagt er, bei den Temperaturen könne er den 20er Schlauch nicht verlegen. |
||
|
||
|
Ruf mal beim Holter an, verkaufen aber nur an den Insti...nicht an Privatkunden... |
||
|
||
|
Schlauch (PE) haben sie lagernd, aber das Verlegesystem (Tackergerät/Noppenbahn) haben sie nicht lagernd. Das könnte ich erst in 1 Woche bekommen. Wie habt ihr die Schläuche befestigt? Also wird es wohl 18er Schlauch sein müssen. Da weiß ich jetzt den Druckverlust nicht - auf welche Länge kann ich gehen. 150m? Und geht das Verlegen von 20er Schlauch bei der Temp wirklich so schwer? |
||
|
||
|
Das wirst für die BKA BKA [Betonkernaktivierung] ja nicht brauchen. Dafür werden Kabelbinder reichen, siehe Bilder von den beiden Profis. |
||
|
||
|
Naja, ganz so einfach ist s angeblich nicht - siehe Foto Nandrias. Ich habe ja nicht überall Eisen - nur dort wo die hackerl rausschauen und dort wo der BM die Matten reingibt  |
||
|
||
|
Ich glaub nandrias hat's mit fixpins gemacht. Also genauso einfach und kostet nichts... Der Insti wird's wohl mit einem Hilti Schussaparat machen. Aber du hast recht, nur Kabelbinder ist zu wenig . |
||
|
||
|
Also Du meinst, daran sollte es nicht scheitern? Wo bekomme ich Fixpins? ganz andere Frage: PE-REX Rohr ist wirklich schlechter als PE-RT? Ich tendiere dazu mir das selbst zu verlegen. Uzi oder Nandrias könnt Ihr mir nicth helfen kommen? Wieviel würdet ihr verlangen für Hilfe? |
||
|
||
|
Daran wirds sicher nicht scheitern! Hornbach z.B. |
||
|
||
|
Pe-rt schlauch ist robuster bei der kälte. Generell ists bei der kälte besxhissn zu verlegen und das 20er sowieso. Beide musstest in an container mit an heizstrahler aufwärmen. So hams wir im kellerlagrr gmacht. Wie er abkühlt is, war er nimma leiwand zum verlegen... Und drum am besten nur den gittermattenträgern entlang legen(grosser radius) und immer dran mit kabelbinder anbinden. Wos nicht anders gangen is hab ichs mitn hilti schussapparar anschossn. War aber fast nicht notwendig. Dein insti soll sich net so depatt stellen. Den hätt i scho lang rausghaut, so inkompetent wie der ist... Ne würd dir gerne helfen. Hat spass gmacht Leider reicht grad meine zeit neben arbeitn nicht mal für mein haus. Und ich muss das we mal pause mit meinen engel machen.. ansonsten dreh ma durch und das könnt die beziehung kosten.. und dann gehts weiter mit unserern straffen terminplan. Kommen nur am we zum arbeitn. Unter der wochen muss ich überstunden machn und geld verdienen 😂 |
