hier die tatsächlichen Kreislängen im OG:

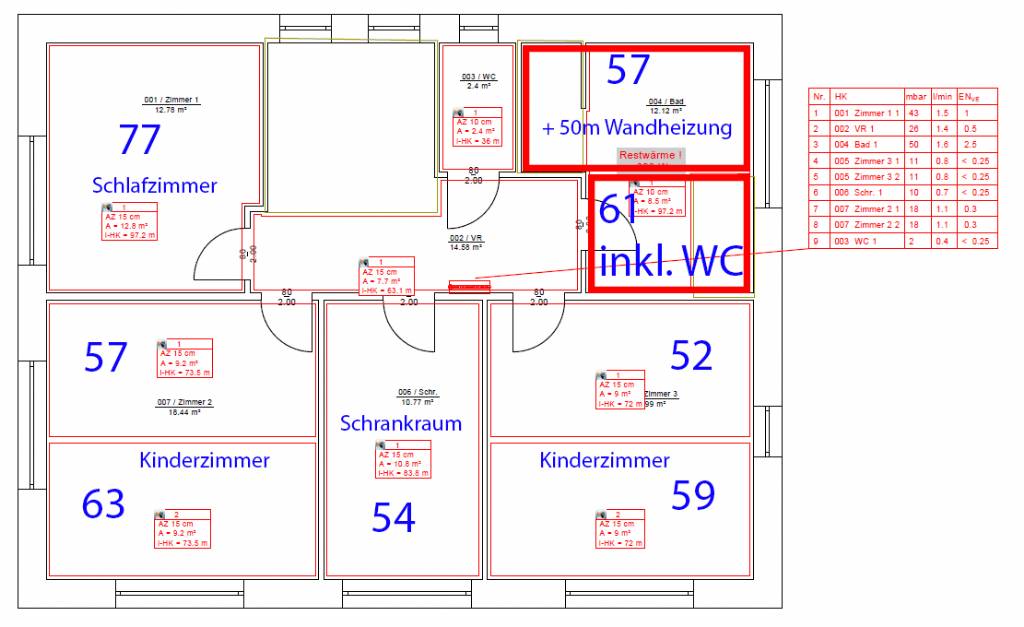

52m | 59m | 57m | 40m | 21m | 77m | 57m | 63m | 54m |
||
|
||
|
40 und 21 zusammen hängen und schon hast eine tolle Auslegung. Wie wird das EG? |
||
|
||
|
naja, eigentlich ähnlich. geplante kreislängen zwischen 65 und 80m. soviel zur theorie, morgen folgt die praxis. ich rechne wie im OG mit kürzeren kreisen... ja, werden wir machen! |
||
|
||
|
Rücklaufrohr 40m und vorlaufrohr 21m rausschrauben und miteinander verbinden. Fertig. |
||
|
||
|
so oder so ähnlich sehe ich das auch. sollte ohne probleme machbar sein |
||
|
||
|
wär noch interessant zu wissen was was ist.
wenn der 77m kreis ein thermisch untergeordneter raum (schlafzimmer, vorraum, technikraum) ist paßts perfekt... genau, läßt sich hier zum glück noch reparieren... was würde sonst passieren? der 21m raum hat nur 1/4 druckverlust zum 4-mal so langen, das heizwasser ist 4-mal so schnell und hat 1/4 weg, kommt also bereits in 1/16 der zeit zurück! bsplw kurzer kreis 1 minute, langer kreis 1/4 stunde eine modulierende wp mit energieintegral-regelung würde da viel tolerieren, eine on/off mit temperaturhysterese-regelung schaltet gleich ab, wenn das warme wasser aus dem kurzen kreis retour kommt. gleich darauf dominiert jedoch das kalte wasser aus dem langen kreis und sie schaltet wieder ein -> takten!!! so ein krasses mißverhältnis kann man auch nicht hydraulisch abgleichen, weil wenn man den kreis auf 1/4 drosselt kann man ihn gleich zudrehen und er käme immer noch 4-mal so schnell wie der lange retour... auslegen einer fbh unter berücksichtigung der hydraulischen balance ist viel (planungs-) arbeit. ich bin bei richrad fast 2 tage dran gesessen, und der hat ein kleines haus. dafür kommen dann auch echte verlegepläne raus, die man wie beim legospielen 1:1 nachbauen kann. die kreislängen passen dann auf normal 2-3m...
der raster im hintergrund ist das 5cm-maß der verwendeten noppenmatte... strichliert sind die gedämmten vorläufe, die kreise sollen ihre wärme ja erst im zielraum abladen und nicht den vorraum rund um den verteiler zum wärmsten fleck im haus machen... den unterschied zwischen schlafzimmer und bad sollte man auf eienm fbh-verlegeplan mit freiem auge erkennen. das schlafzimmer als längster kreis fällt hier aus der längenbetrachtung völlig raus, weil die selbstdrosselung hier gewünscht ist.... |
||
|
||
|
omg - auf das freu ich mich ja garnicht. sieht aber toll aus, danke für die veranschaulichung. glaube nicht das ich meinen installateur dazu bringe das so detailiert zu machen, wird wohl an mir hängen bleiben gibt es hierzu eventuell irgendein tool zur erleichterung? |
||
|
||
|
online kenne ich nur eines dyarne |
||
|
||
|
@dyarne: blöde Frage aber mit was dämmt man am besten die vorläufe bei einer FBH FBH [Fußbodenheizung]? Das wird ja dann als ganzes in den Estrich eingegossen ... |
||
|
||
|
Da gibt es einen Dämmschlauch der wird einfach drüber geschoben. Ist eine sagen wir mal Geduldsarbeit |
||
|
||
|
den gibts schon als tool? super, her mit dem link ))) |
||
|
||
|
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/dyarnetest.html
404 war ein versuch wert.. ;) |
||
|
||
|
ist erst beta und noch nicht freigegeben - zuviele abstürze ... |
||
|
||
gar keine blöde frage...
je nach befestigungssytem (tacker, gittermatte, noppenmatte...) geht auch fx-e-schlauch... |
||
|
||
|
@dyarne
danke für die ausführliche erklärung! kenne natürlich deinen planungsthread von richard und hab deine verlegepläne durchgesehen. hätte mir da auch eine software für die planung gewünscht, denn per hand zeichnen ist dann doch ein gewaltiger auftrag. vielleicht kannst du ja eine software/tool posten - auch wenn's für mich zu spät ist. andere freuen sich darüber sicher

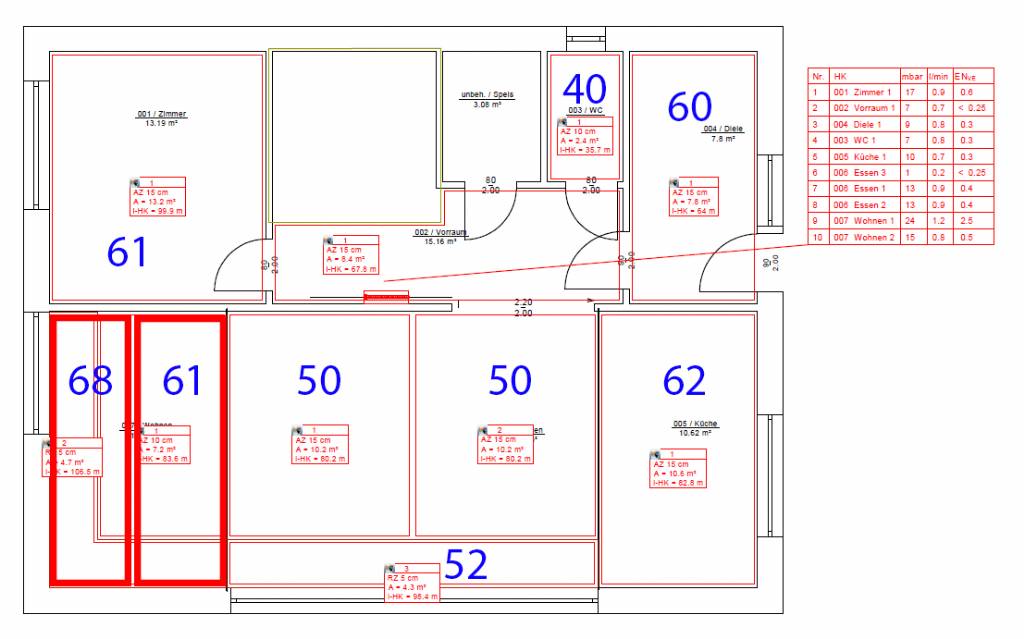

heute wurde die FBH FBH [Fußbodenheizung] fertig verlegt. der kurze wc-kreis im OG wurde wie diskutiert mit dem kürzeren bad-kreis verbunden -> schaut insofern gut aus und hier die tatsächlichen verlegten kreise in metern:

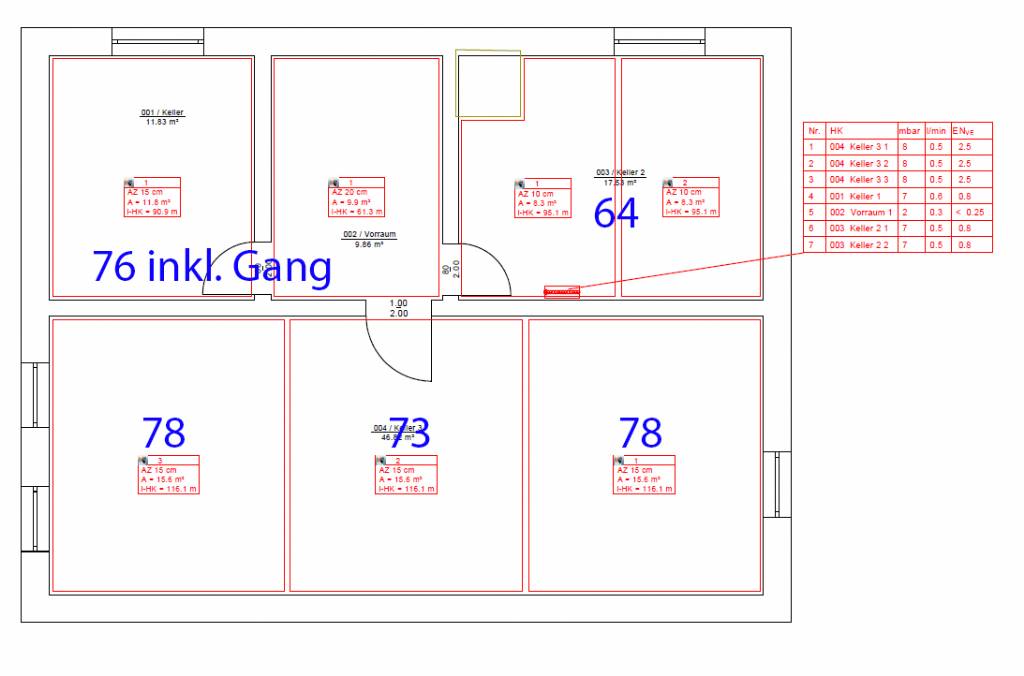

bin grundsätzlich recht zufrieden, nur der raum mit den 76m im keller macht mir etwas sorgen. das soll unser musik(er)-zimmer werden - hoffe, dass es warm genug wird... |
||
|
||
|
Bravo! :)
--- Bitte poste ein bild von dem verbundenen wc/bad vor/rücklauf. Bin gespannt, wie sowas ausschaut. :) |
||
|
||
|
hab natürlich gerade diese stelle nicht noch einmal nach dem "umbau" fotografiert. mit ein bisschen glück (estrich startet morgen) werde ich das aber morgen nachliefern!
hab gerade nochmals über den 76m-kreis im KG nachgedacht: eigentlich ist ja nur die kreislänge im zimmer relevant, also rund 62m, und es "verhungert" im fall des falles der gangbereich durch die größere spreizung oder hab ich da einen denkfehler? |
||
|
||
|
alles in allem sind ca. 1400m rohr verlegt worden - die angepeilten 1900m wurden also doch seeeehr klar verfehlt. wird aber hoffentlich wohl auch reichen und eine sparsame vorlauftemperatur erlauben |
||
|
||
|
danke :) wieder etwas schlauer :D |
||
|
||
|
vorbildliche auslegung und weit überdurchschnittlich...
hast prinzipiell schon recht, daß du am selben kreis in den unterschiedlichen räumen ganz andere heizmittelübertemperaturen hast. aber das problem wird gar nicht existent sein, weil sehr gute thermische hülle, daher ist dein haus nahe an der thermischen blackbox, quasi einmal innen versus einmal außen...  |
||
|
||
|
Danke
war heute mittag auf der baustelle und sie haben natürlich mit dem OG begonnen - war leider schon fertig der estrich; habe daher leider keine fotos von den zwei verbindungen - tut mir leid |
