Bitte um Hilfe Planung und Auslegung PV Anlage mit Speicher - Seite 3
14.8.
-5.10.2026 55 Antworten 13 Autoren
|
|
||
|
Wird die wirklich noch genutzt? Sonst würd ich sie gleich abbauen Ansonsten kannst noch Optimierer dazuhängen, wennst viel Verschattung durch Aufbauten hast |
||
|
||
|
Ich denke wenn bedrift es nur ein Modul. Ah ok...muss ich mir anschauen mit den Optimierern. Wusste nicht das es sowas gibt. Danke. Edit, hat sich erledigt: Integriertes Schattenmanagement: Bei Deye heißt diese Funktion "MPPT Multi point scanning". Wenn Sie diese Funktion im Menü des Wechselrichters aktivieren, scannt das Gerät regelmäßig die Solarmodule. Die Bypass-Dioden helfen: Erkennt der Deye das verschattete Modul, sorgt er dafür, dass die im Modul eingebauten Bypass-Dioden aktiv werden. Das schattige Modul wird einfach "überbrückt". Volle Fahrt für den Rest: Die restlichen 16 Module laufen ungestört mit voller Leistung weiter. |
||
|
||
|
Auch nur, wenn der Schattenwurf richtig ist und die Diode auch aktiviert wird. Gibt genug Szenarien und Schattenwürfe, bei denen garnix passiert und die Anlage einfach weniger produziert, obwohl die Dioden schalten sollten |
||
|
||
|
@thohem also würdest du für das eine Modul in SAT Schüssel nähe, einen Optimierer drann hängen? |
||
|
||
|
Wir verbauen viele Deye Wechelrichter/Speicher, die Kombi mit 12Kw Wechelrichter mit 16Kwh Speicher verbauen wir am häufigsten. Ich würd an deiner Stelle auch die Kombi nehmen und falls du mal erweiterst nimm nen günstigen dummen Wechselrichter und häng ihm an den Genport. Ich hab bei mir Privat den Hoymiles Hit 20 verbaut weil ich die 1000V brauchte und die Maximale Belegung von 40 kwp kwp [kWpeak, Spitzenleistung]. Sonst hat er aber auch keine Großen Vorteile gegenüber von Deye. |
||
|
||
|
@Ebe95 Der Hoymiles kommt mir nicht ins Haus...kein Display also keine Einstellungen direkt am Gerät möglich, daher App und Cloudzwang. Aber dafür 1000V und 4 MPPT MPPT [Maximum Power Point Tracker]. Deye und Hoymiles sind die einzigen 2 LV-WR in der TOR Liste was ich so gesehen habe.... |
||
|
||
|
Benötige ich ein GAK GAK [Generatoranschlusskasten] und/oder ein DC-SPD oder reichen die ingegrierten Schutzeinrichtungen vom Deye WR WR [Wechselrichter] (Deye SUN-10K-SG05LP3-EU-SM2)? |
||
|
||
|

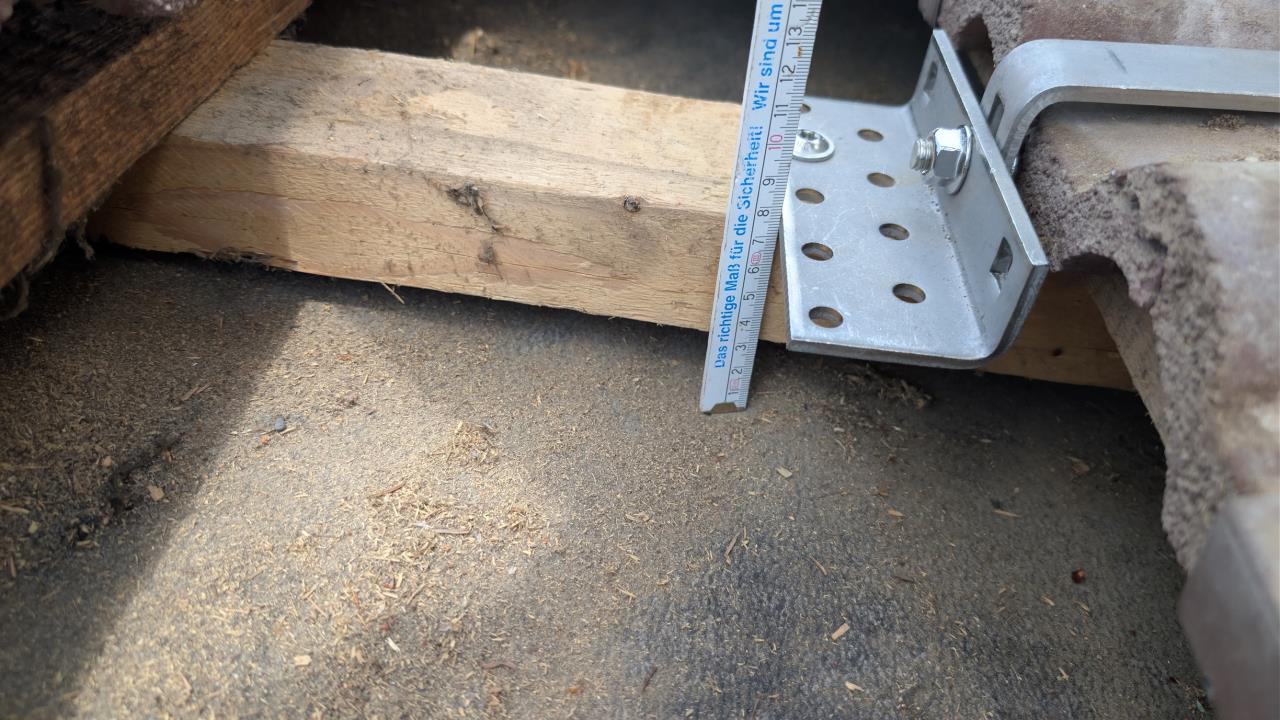

So....heute wollte ich mal die UK montieren, dauerte nicht lange bis zum ersten Problem. Zwischen Vertikal-Lattung und Rauschalung ist ein ca. 3cm Spalt. Soll ich da was unterlegen oder egal?  Und wie lnag müssen die Schrauben im Sparren drinn sein? 8x140mm? Dnn sind die Schrauben ca. 70mm im Sparren |
||
|
||
|

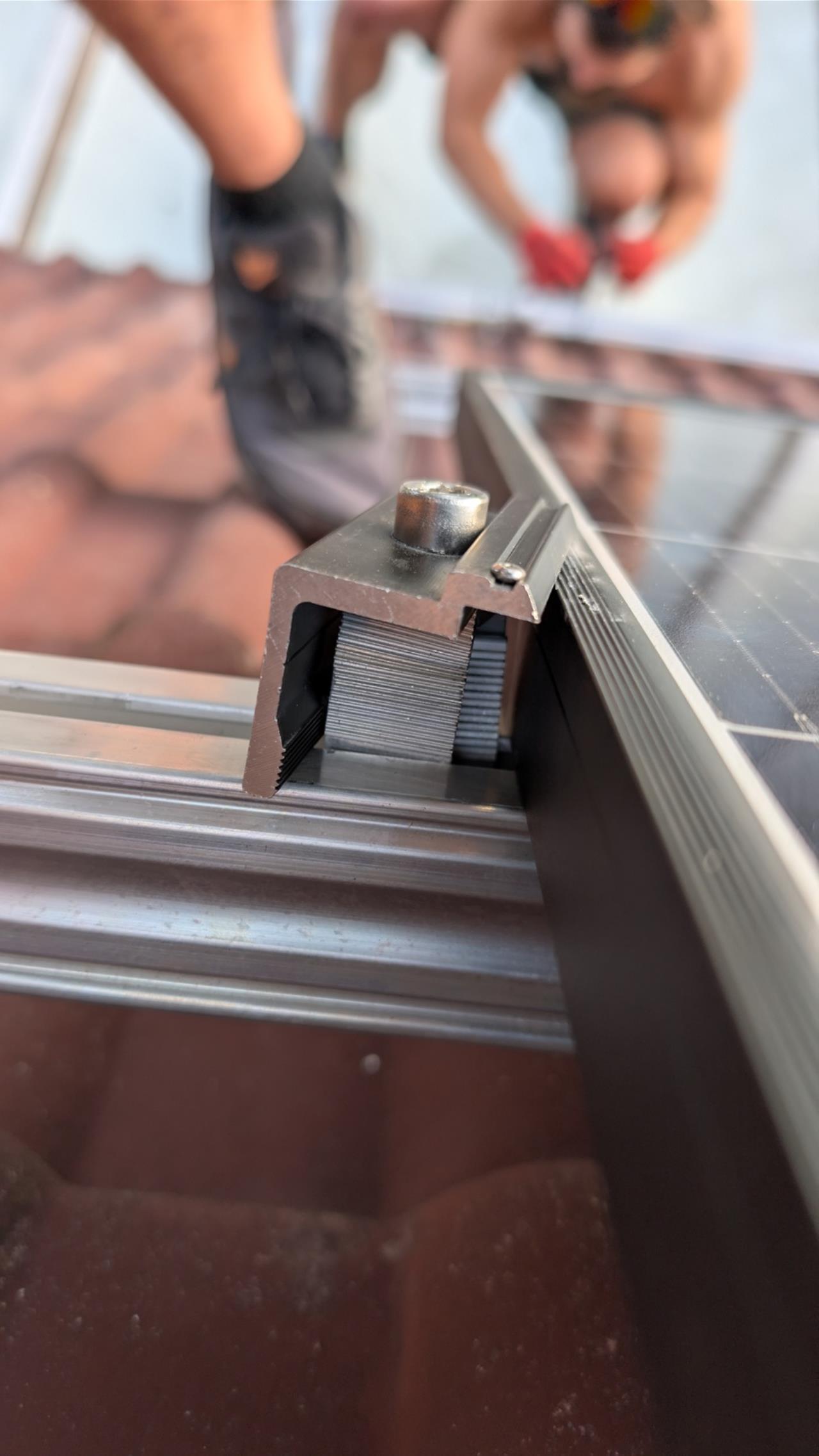

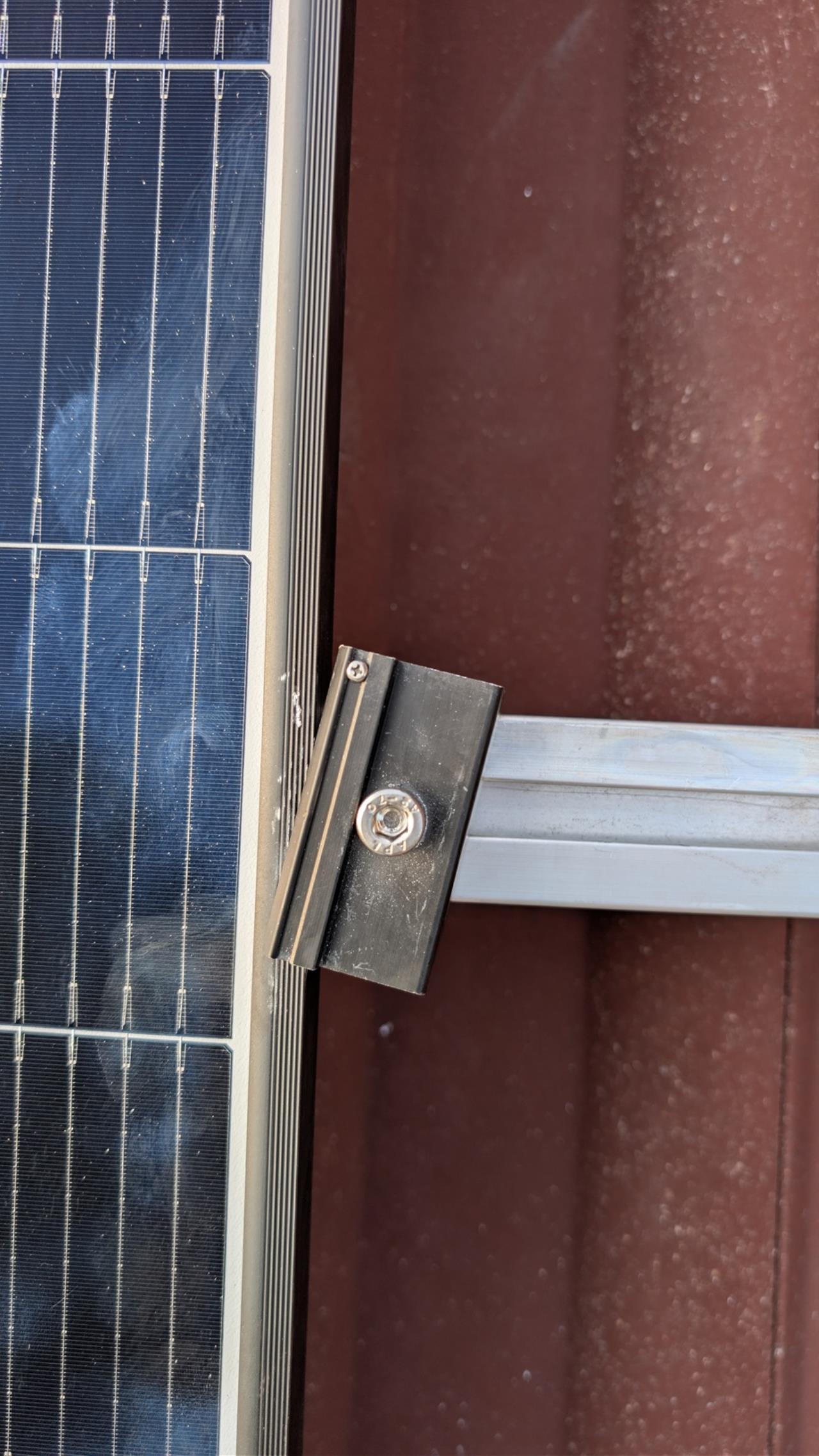

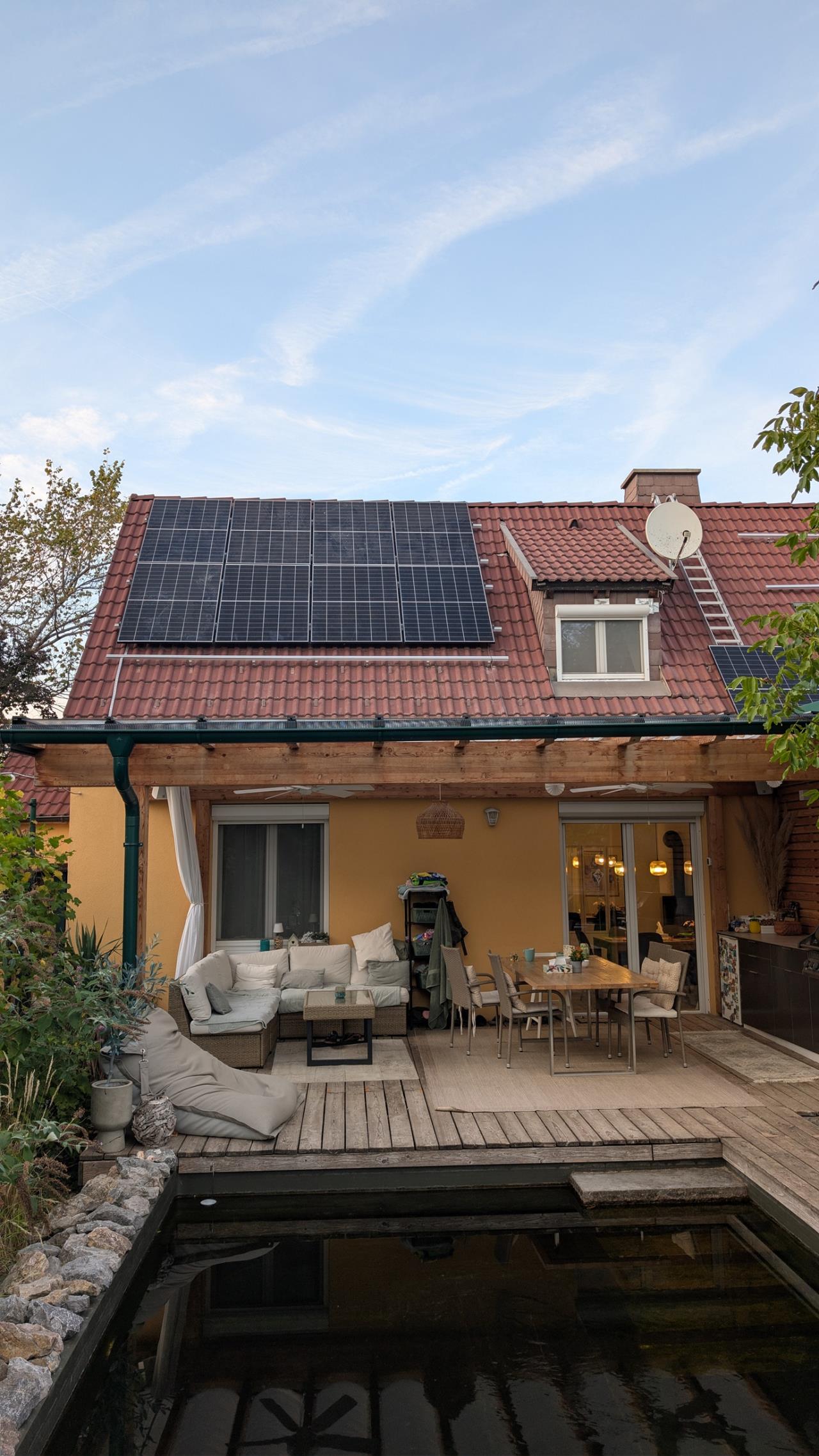

Zwecks Doku geht es hier weiter. Jetzt weiß ich warum die Montagekosten so hoch sind^^ Alleine am Steildach ist das schon eine Challange. Stundenweise war mein Nachbar zur Hilfe da, da geht das schon viel schneller. Während ich unten die Ziegel flexte hat er Dachhaken montiert. Dann gestern angefangen die Module zu verlegen. Auch grad kein einfacher Job^^. Aber irgendwie wollen die Endklemmen nicht so recht halten. Diese verdrehen sich oben, aber auch unten in der Nut so viel dass das Aluminium reißt. Gibt es da einen Trick oder bessere Klemmen?    |
||
|
||
|
Das Problem mit den Klemmen hab ich noch nicht gehabt. Normalerweise sollten sich die nicht drehen, wenn man sie mit der Hand festhält und seitlich gegen das Modul drückt. Wie fest ziehst du die denn an? Falls bei deinem System nichts angegeben ist, kannst dir die 14 Nm von K2 als Richtlinie nehmen. Das fühlt sich weniger an als man glaubt. Wo reißt das Alu? Sieht man auf den Fotos nicht, oder? |
||
|
||
|
@christoph1703 da hilft kein Gegenhalten, hab es auch mit Schraubklemmen probiert... Das Gewinde der Schraube "frisst" sich in die zwei Aluflügel rein und durch die Drehbewegung verdreht es sich. 12Nm^^ das ich nicht lache...nicht mal mitn Schlagschrauber sind die Endklemmen dann fest. Die Mittelklemmen funktionieren besser. Aber auch nur mit dem Schlagschrauber. Mit normalen 18V Schrauber brichst dir die Handgelenke. |
||
|
||
|
Blöde Frage vielleicht, aber sind die Klemmen und Schienen eh aus dem gleichen System? Wenn das so schwer geht, hats irgendwas. Mach mal ein paar Fotos von den Klemmen (vor dem Einbau) und vom Ende der Schiene mit einer Klemme dran, dass man sich das besser vorstellen kann. |
||
|
||
|
Hab zumindest alles aus einem shop gekauft. (solario24) Der hat nur ein Aluprofil im Angebot aber verschiedene Endklemmen... Hab den Shop eh auch angeschrieben. Dieses Profil: https://www.solario24.com/produkt/aluminium-profil-schienen-240-cm/ Diese KLemmen aber in scharz, (zuminedst schauen die so aus): https://www.solario24.com/produkt/aerocompact-endklemme-cle10-click-30-46-mm-art-nr-707003-laenge-60-mm-klick-sockel-integrierter-erdungs-pin-aluminium-en-aw-6063-t66-edelstahl-a2/ Tja...ich glaub ich komme selber grad drauf dass das die falschen Endklemmen sind...wenn man das Foto vom Shop anschaut greifen diese Verzahnungen ineinander von Ober- und Unterteil. Bei mir ist Ober- und Unterteil um 90° verdreht so das die Verzahnungen nicht ineinander greifen. |
||
|
||
|
Hallo mani11, hier gibt es dazu Erfahrungen und Preise: Bitte um Hilfe Planung und Auslegung PV Anlage mit Speicher |
||
|
||
|
Ja, ich glaub da hast du die falschen Klemmen. Die müssten es glaub ich sein: https://www.solario24.com/produkt/montagematerial-unterkonstruktion-endklemme-schwarz-silber-hoehenverstellbar/ https://www.solario24.com/produkt/montagematerial-unterkonstruktion-mittelklemme-schwarz-hoehenverstellbar/ Die Klemmen sollten sich relativ leicht reinklicken lassen und leicht verschiebbar sein. Deine werden wahrscheinlich recht fest sitzen? |
||
|
||
|
Gleichzeitig gepostet bzw. editiert^^ Lassen sich auch reinklicken und verschieben... |
