Kabelmanagement bei kurzen Modulkabeln

6.9. -1.10.2026

7 Antworten

4 Autoren

energiesparhaus

Zusammenfassung

Hallo zusammen 👋
Bei mir kommen langsam die ersten Module aufs Dach und ich bin mir nicht ganz sicher, wie ich die Modulkabel am besten verlegen soll. So schaut es aus, wenn ich sie einfach nur zusammenschließe:

Die sind ziemlich kurz, also gerade für die Verbindung von einem zum nächsten und so dass sie am Dach aufliegen. Wie macht man das üblicherweise bei so kurzen Kabeln?

Und die Folgefrage: Wie lege ich die Rückleitung am besten? Die sollte ja auch ungefähr in der Mitte der Module verlaufen, wo leider keine UK ist.

Beitrag schreiben / Werbung ausblenden?
Einloggen
Kostenlos registrieren [Mehr Infos]

Nächstes Thema: DEYE SUN-14/15/16/18/20K-SG05LP3-EU-SM2

score 1 · Answer 1 · 2026-09-06T13:14:31Z

ich habe vor der Montage die Kabeln mit Edelstahlclips passend zum jeweiligen Montageort fixiert.

score 1 · Answer 2 · 2026-09-06T17:32:00Z

Schau mal hier: https://www.energiesparhaus.at/forum-induktionsschleife-geplante-pv-anlage/68290_11#938255

Da gibt es eine ganz coole Idee wie so etwas gehen könnte

score 1 · Answer 3 · 2026-09-06T20:44:26Z

Danke @Spt42 , hab mal welche zum Ausprobieren bestellt. Wird eine Fummelei bei den kurzen Kabeln, aber könnte gehen.

@gerhardg genau das geht bei mir leider nicht, die Kabel sind nicht lang genug. Sonst wäre das natürlich aufgelegt gewesen.

score 1 · Answer 4 · 2026-09-07T15:58:55Z

Habe auch ein ähnliches Problem, allerdings bei Quermontage mit langen Kabeln und bereits montierter Anlage. Daher verfolge ich dieses Thema auch.

Werde es wohl auch mit Clips versuchen. Habe nur bei Edelstahl etwas Bedenken. Haltbarer sind sie auf jeden Fall.

@Spt42
Also du befestigst die Kabel bereits vorab mit den Clips so, dass du dann die Module montieren und dabei die Stecker zusammen fügen kannst?
Liegen dann die Stecker dann im Bereich wo beide Module zusammentreffen?

score 1 · Answer 5 · 2026-09-07T18:16:16Z

ich hab es so gemacht das auf einer Seite immer die Steckverbindung im Profilrahmen "versteckt" ist. Sonst einfach 2-3 Module als Trockenübung am Boden auflegen.

Altenrativ hätte ich noch GFK-Rundstäbe als "Kabelstütze" angedacht, es aber dann sein lassen.

score 1 · Answer 6 · 2026-09-08T10:50:49Z

Ich habe auch schon mal so ein Netz gesehen, auf dem dann die Kabel aufliegen.
Aber da müsste man fast das ganze Modulfeld bzw. den Bereich darunter auf dem Gestell bestücken. Und wie gut das über zig Jahre hält.
Wäre aber bequem einfach die Module auf das Gestell legen und die Kabel aufs Netz zu lassen.

score 1 · Answer 7 · 2026-10-01T11:55:54Z

Ich habe nun auch umverkabelt. Meine Module sind allerdings waagrecht montiert (maximale Ausnutzung Walmdach).

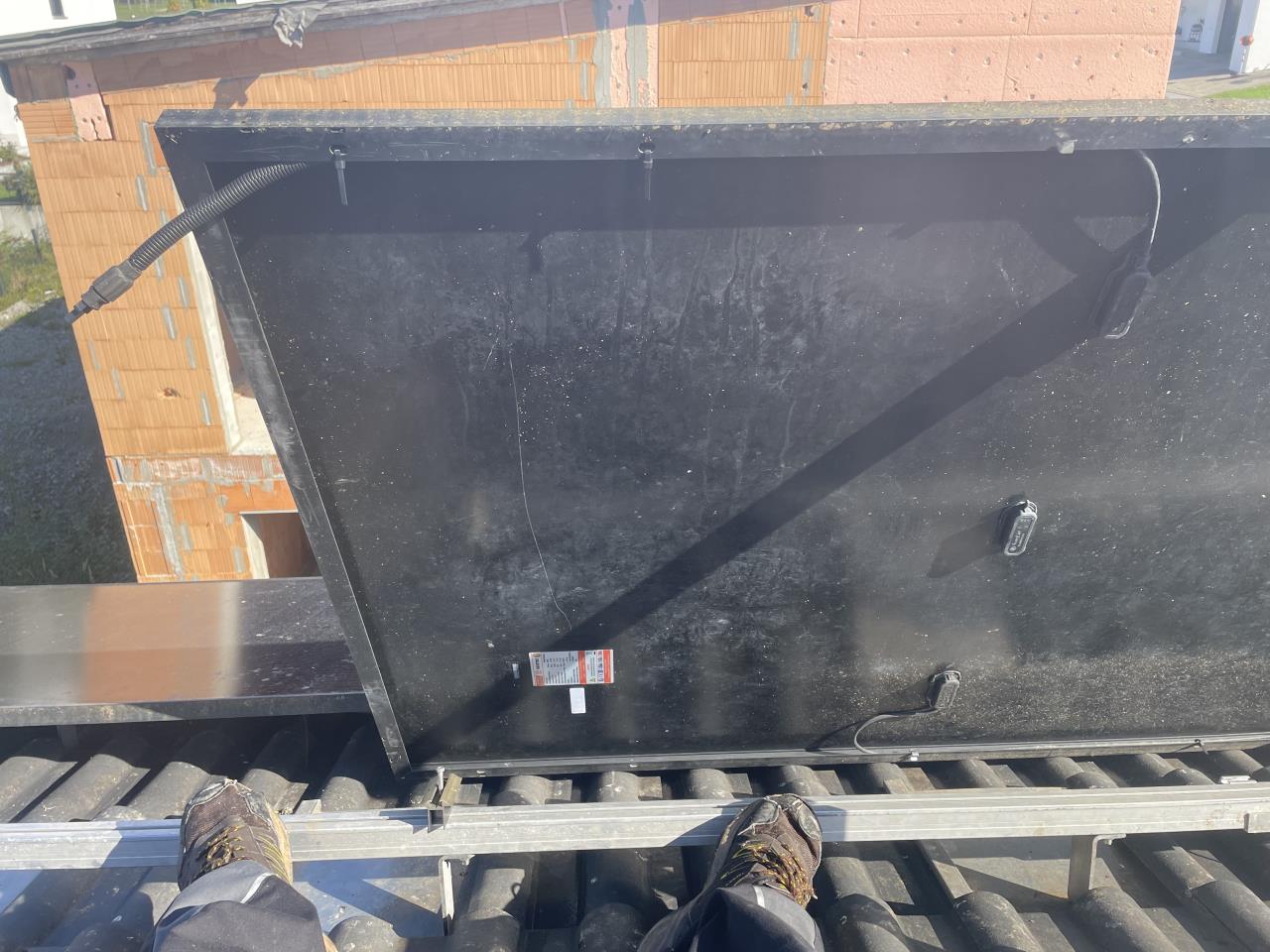

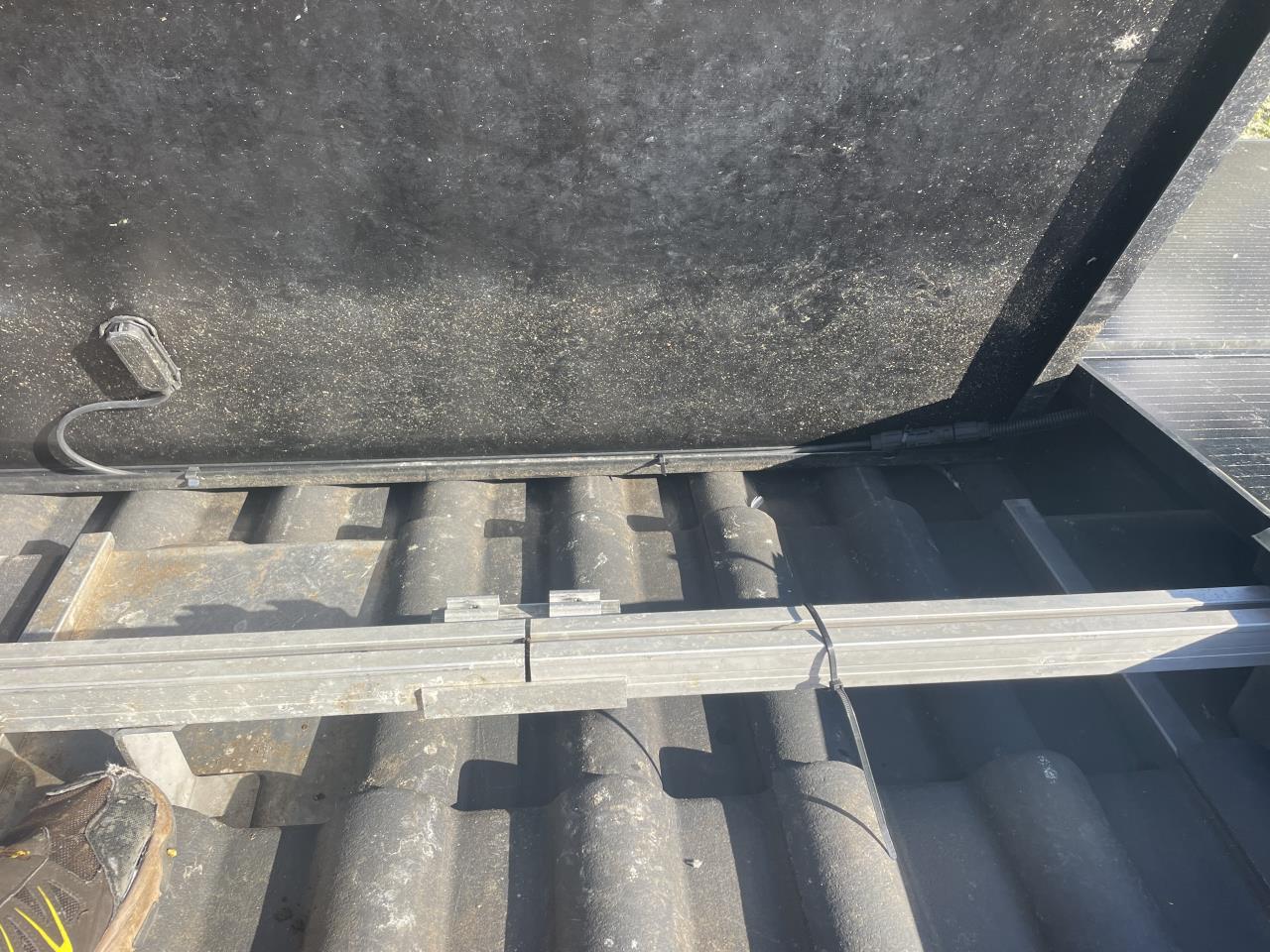

Die Kabel je Modul 1x mit Edelstahclip und 2x mit kabelbinder an vorhandenen Löchern im Modulrahmen befestigt. Siehe unten.

Die Stecker knapp überstehen lassen, so dass der Gegenstecker vom nächsten Modul genau gepasst hat. Musste dazu die Module immer drehen, so dass + und - auf gleicher Höhe sind.
Vorher waren die Stecker am Aluprofil befestigt und aber alles an überstehenden Kabeln lagen am Dachziegel herum.
