Winkel Heiz-Estrich Garage

Hallo,

bitte keine Diskussion darüber ob es Oldtimer warm haben müssen. Die FBH FBH [Fußbodenheizung] Rohre liegen auch schon teilweise.

Jetzt geht es um die korrekte Ausführung des Winkels zwischen Estrich / Tor / Zufahrt.

Ich bin etwas verunsichert wie die optimale Ausführung ausehen soll. Jeder sagt etwas anders. Der Thread ist auch nicht ganz eindeutig: https://www.energiesparhaus.at/forum-estrichaubau-garage/49756_3

Aufbau ist: Beton (20cm), Bitumen, 10cm XPS, 15cm Beton (flügelgeglättet).

Jetzt frage ich mich wo der L-Winkel.hin soll. Auf das XPS eher nicht, außerdem muss ich sowieso in die BoPa verankern. Also auf die BoPa verankern und dann einen Randdämmstreifen an den Winkel kleben.so wie bei den Wänden? Nur bleibt dann ein Spalt zwischen Winkel und Beton.

Der BM schlägt mit Pratzen vor, weil er das so kennt, aber beim Heizestrich (schwimmend) ist das wohl eher kontraproduktiv.

Hat jemand ein ähnliches Detail schon gehabt?

< 1 2

Beitrag schreiben oder Werbung ausblenden?
Einloggen
Kostenlos registrieren [Mehr Infos]

Nächstes Thema: Max. Breite Pergola

score 1 · Answer 1 · 2023-09-07T15:31:02Z

Danke für den tollen Input. Ich denke ich habe jetzt eine Variante gefunden die keine Nachteile hat, und trotzdem der Fassader in der Laibung verputzen kann.

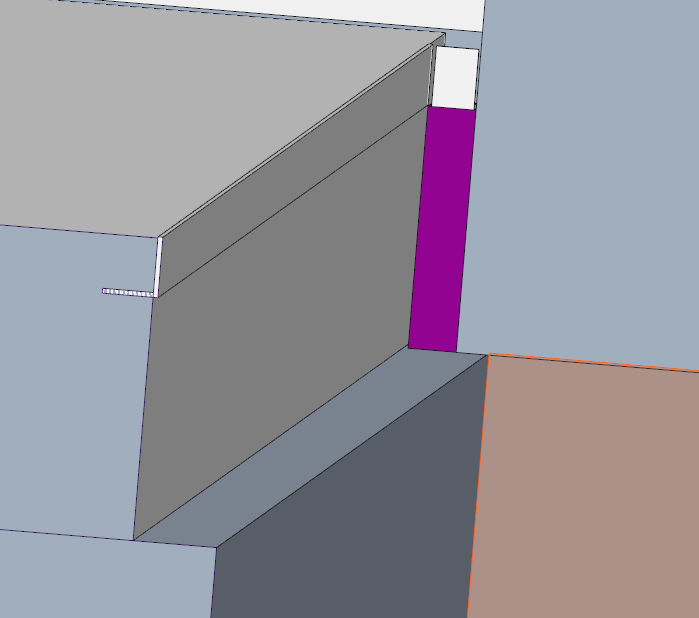

Ich habe es allerdings zusätzlich im 3D aufreißen müssen, da es sonst schlecht darstellbar ist.

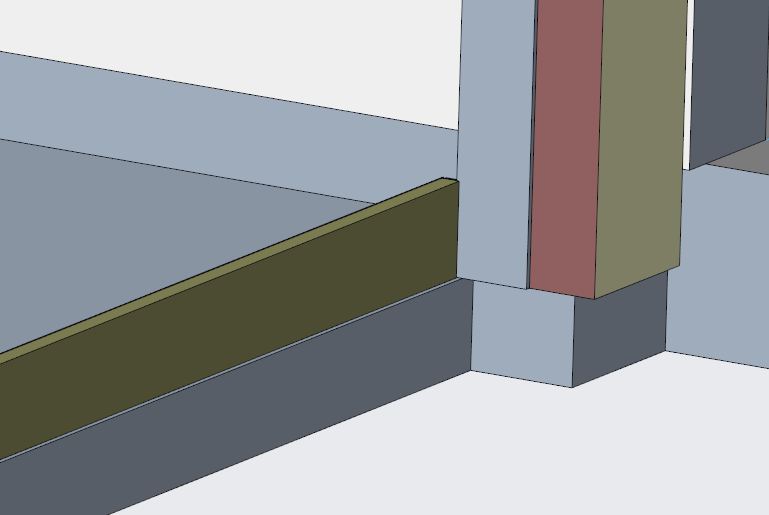

Der Winkel wird im Torbereich, so wie üblich, auf einem Holz-Pfosten verschraubt. Danach wird betoniert, flügegelättet und dann der Holz-Pfosten wieder entfernt.

score 1 · Answer 2 · 2023-09-07T15:38:46Z

..
Der Winkel wird im Torbereich, so wie üblich, auf einem Holz-Pfosten verschraubt. Danach wird betoniert, flügegelättet und dann der Holz-Pfosten wieder entfernt.

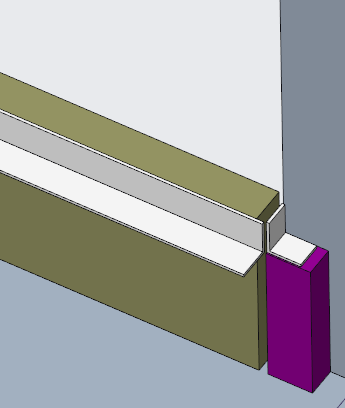

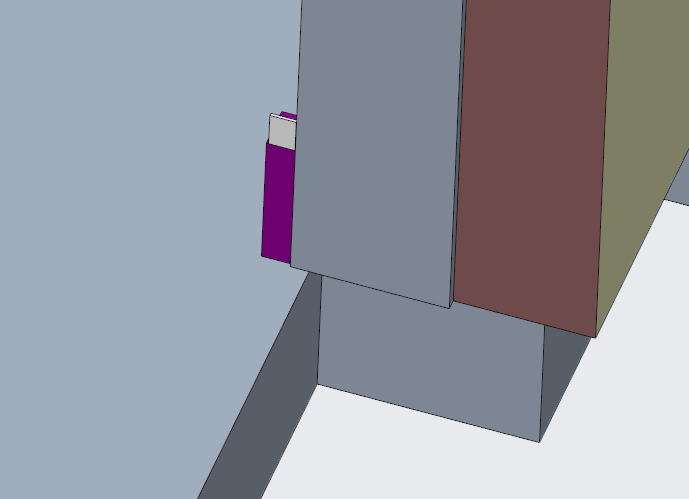

1) Im Eckbereich wird aber davor links und rechts ein schmaler Sockel aus Purenit (violett) aufgestellt und darauf ein kurzes Winkelstück befestigt. Hier kann der Verputzer bzw der Abdichter seine grüne Dichtmasse aufbringen.

2) Danach kommt der 5,5 lange Winkel (50x50x3) der auf dem Holz-Pfosten montiert wird.

3) Der Schalungspfosten wird nach dem Betonieren wieder entfernt.

4) Danach wird die Stirnseite vorm Winkel (XPS / Beton/ Winkel) zur Ecke hin mit Dichtmasse zur bestehenden Abdichtung in der Laibung (Purenit) bestrichen.

Somit steht der Schwimmendes (Beton-) Estrich nicht auf der Bodenplatte auf und behindert diesen in der Bewegung (=Risse).
Und es sollte zwischen Niro-Winkel und (Beton-) Estrich kein Spalt aufgehen, da der Winkel mit dem Schenkel direkt einbetoniert ist.

score 1 · Answer 3 · 2023-09-07T15:43:54Z

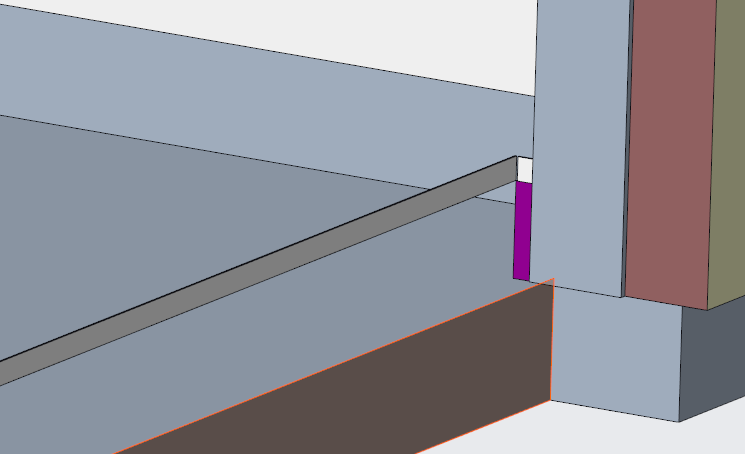

Nachtrag: Von Innen schaut das vorm Betonieren dann so aus mit den Winkel(n):

score 1 · Answer 4 · 2023-09-08T13:22:06Z

Keine Einwände? 😅

score 1 · Answer 5 · 2023-09-12T07:15:44Z

..
speckulazius schrieb: Der Winkel wird im Torbereich, so wie üblich, auf einem Holz-Pfosten verschraubt. Danach wird betoniert, flügegelättet und dann der Holz-Pfosten wieder entfernt.

Dreh den Winkel um, dann hast du keine Schwachstelle und einen Kantenschutz zugleich. (so wie die Skizze von @Paul_O).

..
speckulazius schrieb: 1) Im Eckbereich wird aber davor links und rechts ein schmaler Sockel aus Purenit (violett) aufgestellt und darauf ein kurzes Winkelstück befestigt.

Den kurzen Winkel würde ich auf den langen Winkel im Eckbereich anschweißen, dann brauchst auch hier kein Purenit - da reicht der Holzpfosten als Schalung.

..
speckulazius schrieb: 2) Danach kommt der 5,5 lange Winkel (50x50x3) der auf dem Holz-Pfosten montiert wird.

passt 👍

..
speckulazius schrieb: 3) Der Schalungspfosten wird nach dem Betonieren wieder entfernt.

gute Idee 😋

..
speckulazius schrieb: 4) Danach wird die Stirnseite vorm Winkel (XPS / Beton/ Winkel) zur Ecke hin mit Dichtmasse zur bestehenden Abdichtung

Wichtig 👍
