mephisto6 schrieb: d.h. ich sollte mich nur mehr mit der Standby Drehzahl spielen und die Wärmetr. Pumpe im Heiztakt auf 100% lassen?

Nein.

Standby kann bei dir wohl auf 1%, aber die normale Pumpendrehzahl würde ich so auf etwa 6K Spreizung stellen. Dazu kannst du sicher noch leicht drosseln.

..
mephisto6 schrieb: Generell dachte ich, dass die eingestellte Temperatur der Heizkurve die Vorlauftemperatur wäre, liege ich hiermit falsch oder?

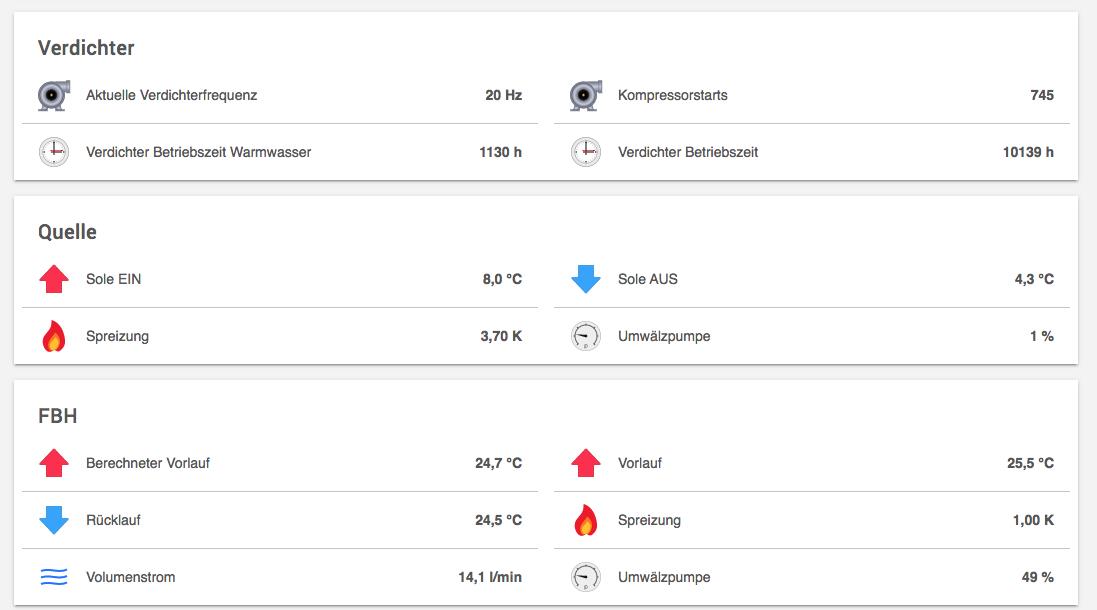

Es ist die ZIEL-Vorlauftemperatur, die von der Heizkurve vorgegeben wird. Das Problem ist aber, dass der Rücklauf naturgemäß ein Stück über der Raumtemperatur liegen MUSS. Sonst würde ja keine Wärme an die Räume abgegeben, sprich, unter RT RT [Raumtemperatur] kann der RL RL [Rücklauf] nicht fallen. Bei mir liegt bei aktuellen 2360 W Heizleistung (modulierende WP WP [Wärmepumpe]) der RL RL [Rücklauf] um 1,5 K über der Raumtemperatur.

Das ist das eine. Das andere ist, dass aus der Heizleistung und der Fördermenge der Pumpe die Spreizung folgt. Wenn du 8 kW reinschiebst, müssen die ja irgendwohin. Das kann man über die Wärmekapazität leicht berechnen:

Volumenstrom in l/min x 60 x 1,163 x Spreizung = Heizleistung in Watt

Das kannst du auch beliebig umstellen.

Das Problem ist jetzt: Wenn du 22 C in den Räumen hast und der RL RL [Rücklauf] vielleicht 2 K über der Raumtemperatur liegt (also 24 C), dann hat eine fixed-Speed das Problem, dass der reale Vorlauf durch die Spreizung definiert wird. Das hast du ja gemerkt... geringer Volumenstrom führt zu einem sehr hohen VL VL [Vorlauf]. Damit laufen die GM schnell ins Aus und die WP WP [Wärmepumpe] hat kurze Takte. Wenn du nun die Spreizung auf 6K einstellst (Volumenstrom entsprechend), dann ist der VL VL [Vorlauf] im Beispiel bei 30 C. Weniger GEHT NICHT (jedenfalls nicht ohne mehr Volumenstrom). Dieser VL VL [Vorlauf] wird sogar noch steigen, denn je wärmer der Estrich wird, desto höher geht der RL RL [Rücklauf] und der VL VL [Vorlauf] folgt dem natürlich.

Die Heizkurve gibt das SOLL vor. Mit dem Ansatz überschießt du vermutlich, solange es nicht gerade eiskalt ist. Nibe regelt das über die Gradminuten... damit wird quasi aufaddiert, wieviele Minuten es wie viel über Soll war. Wenn das Soll bei 28C liegt und du 30C hast, dann gehen die GM jede Minute um 2 hoch. Irgendwann ist 0 erreicht... WP aus.

Ein Takt ist bei dir umso länger, desto geringer die Spreizung ist und desto niedriger (absolut gesehen) der Verdichterstart ist. Wenn der z.B. auf den serienmäßigen -60 steht, wäre der Takt in unserem Beispiel nach 30 Minuten zu Ende. Bei -120 wären es 60 Minuten usw... da muss man einen guten Kompromiss zwischen Taktlänge und Überhitzung der Räume finden. Wenn die WP WP [Wärmepumpe] dann aus ist, dann wird mit Standbydrehzahl gefördert, damit die WP WP [Wärmepumpe] das Abkühlen des VL VL [Vorlauf] "sieht". Da wird die Differenz dann runtergezählt. Wenn der VL VL [Vorlauf] dann z.B. bei 24 C ist und das Soll nach wie vor bei 28 C, dann gehen die GM in jeder Minute um 4 runter. Bei Start -60 wäre dann nach 15 Minuten die Pause beendet, bei -120 nach einer halben Stunde.

In dem Beispiel ist das Taktverhältnis also fest, aber du kannst variieren, wie viele Takte du hast. Bei -60 wäre es 30 min an, 15 aus, während du bei -120 bei 60 min an, 30 min aus ankommst. Wie gesagt.. musst du testen, was für dein Haus optimal ist.

Eine MODULIERENDE WP WP [Wärmepumpe] hat eine Stellschraube mehr: Sie kann die Heizleistung durch Variation der Kompressordrehzahl verändern. Im Beispiel würde sie also einfach mit der Leistung soweit runtergehen, dass IST==SOLL. In dem Zustand kann sie dann lange laufen ohne jeden Takt.;
