Bist Du Dir sicher, dass Ihr diesbezüglich nicht aneinander vorbei geredet habt? Wenn Du nur einen Taster hast, dann funktioniert das üblicherweise: • Tor ist geschlossen: Tastendruck = öffnen, Tastendruck während Auffahrt = Stop, Tastendruck nach Stop = Fahrt in die Gegenrichtung. • Tor ist komplett geöffnet: Tastendruck = schließen, Tastendruck während Abfahrt = Stop, Tastdruck nach Stop = Fahrt in die Gegenrichtung. So wie Du es beschreibst, wäre es aber anders: 1x drücken = auf, 2x drücken = ab. Mit KNX oder Loxone sollte das möglich sein. Aber sonst? |
||
|
||
|
Wenn es ein Taster (Schliesser) sein soll, dann braucht es den Einsatz 5031. |
||
|
||
|
Sehe das auch so wie MissT. |
||
|
|
||
|
||
|
Für was willst du 2x Mal drücken um das Tor zu schließen? gibts da einen nachvollziehbaren Grund? |
||
|
||
|

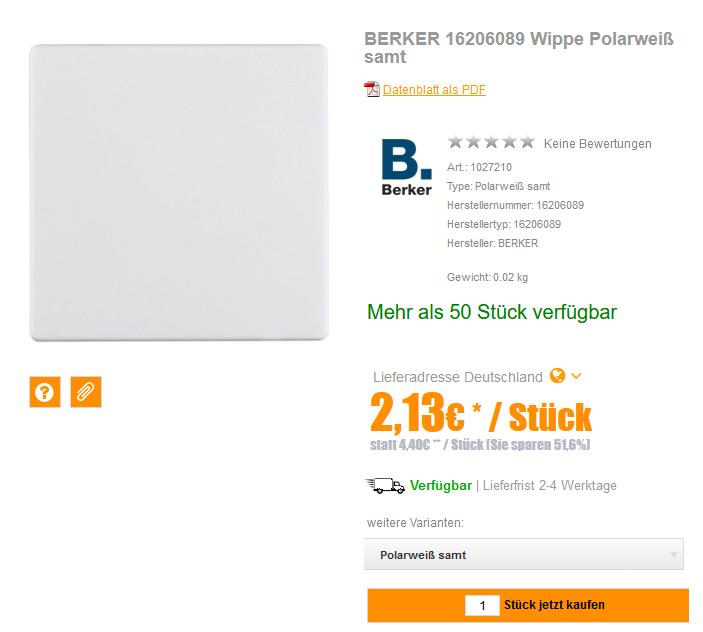

Wir hätten zwar Loxone, aber deine Variante hört sich viel praktischer an. Vielen Dank. Danke. https://www.voltus.de/schalterprogramme/berker/q-1-q-3-q-7/wippschalter/berker-16206089-wippe-polarweiss-samt.html => Taster https://www.voltus.de/schalterprogramme/berker/up-einsaetze/schalter-taster/berker-5031-taster-schliesser-taster-schliesser.html => UP-Einsatz Die zwei Sachen benötige ich richtig? |
||
|
||
|

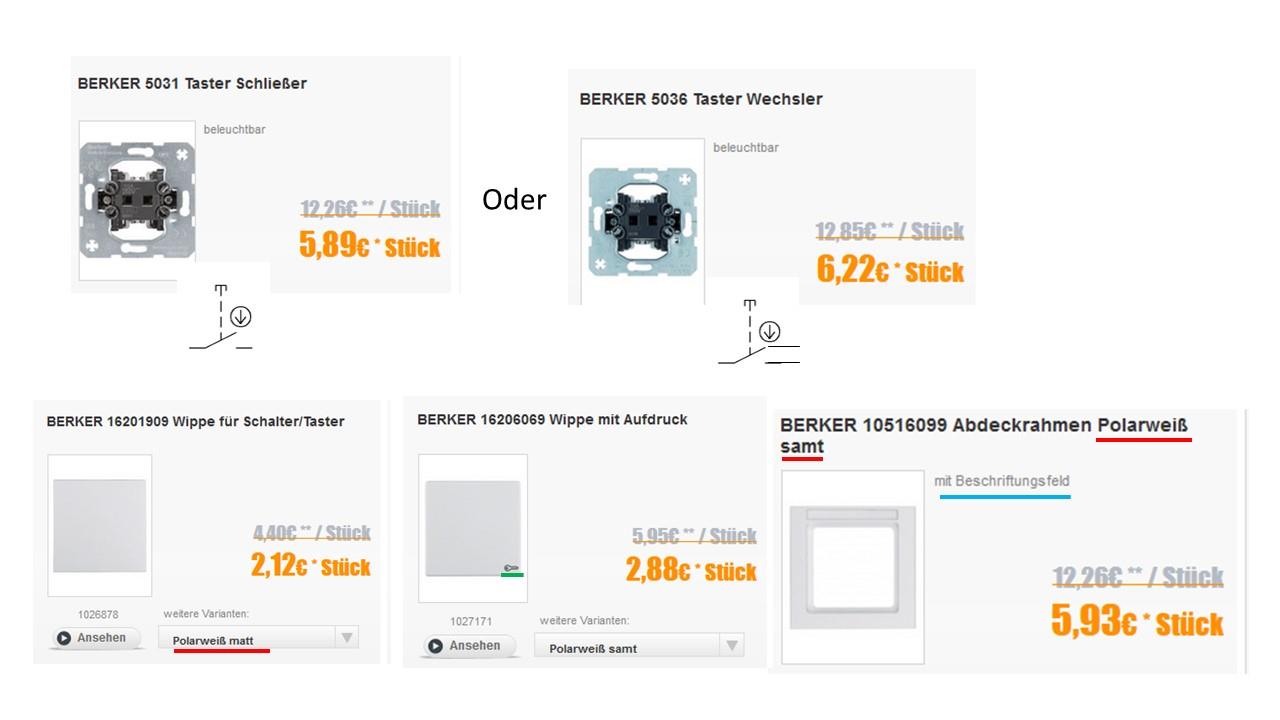

Einen Rahmen brauchst auch noch. Die Angaben auf der Becker-Seite sind auch nicht ganz klar. Diese Kombinationen müssten zusammenpassen. Ich würde den Taster mit Umschaltekontakt nehmen. Hat eine Öffner- und Schließer-Funktion.  |
||
|
||
|
Was hast du für ein Garagentor? wenn du das mit Loxone verbinden möchtest braucht du noch sowas https://www.tor7.de/hoermann-universaladapterplatine-uap-1-hcp direkt kannst du das Signal des Tasters meines Wissens nach nicht an das Tor hängen ... |
||
|
||
|
Doch das geht. Haben wir auch so. Frage ist wieso das nicht einfach dein Elektriker erledigt? Der sollte ja auf solche Problemstellungen Antworten haben... |
||
|
||
|

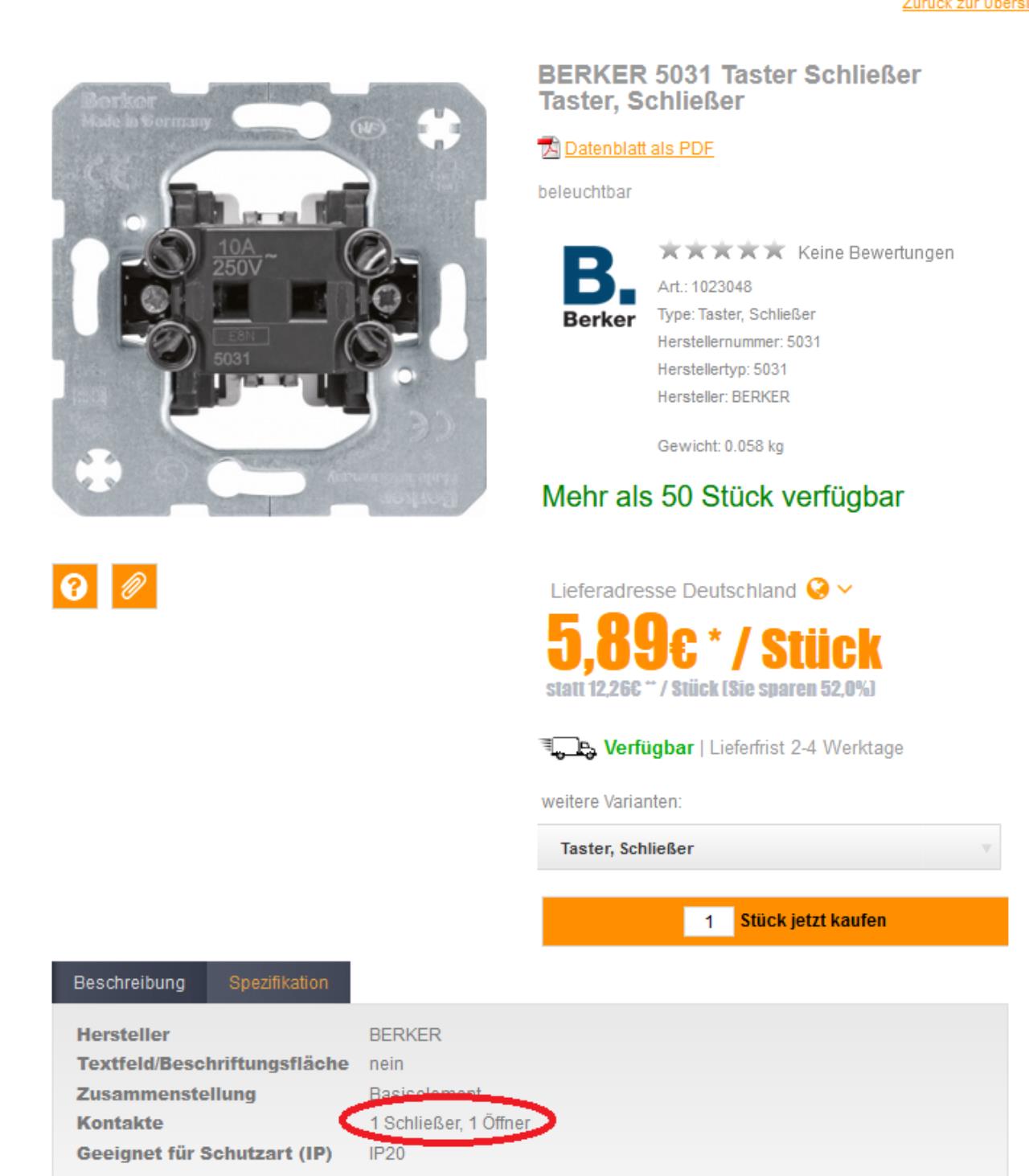

Elektriker ist bei mir am schlimmsten. Ich muss mir fast alles selber organisieren/kaufen. So eine Karte hätten wir sogar.   Ich glaube die zwei Sachen benötigen wir. Den Rahmen habe ich schon. Taster, weil wir überall polarweiß samt haben. Und der UP Einsatz, weil in den Spezifikationen steht 1 Schliesser 1 Öffner. |
||
|
||
| Hallo Ulairi, schau mal hier im Shop nach, da siehst du Preise und wirst sicher auch fündig. | ||
|
||
|
dann ist es kein Problem - das Signal des Tasters an den Digitalen Input der Loxone das ganze in der Config noch hinzufügen und fertig (ich nehm an die Box ist schon mit Loxone verbunden ) |
||
|
||
|

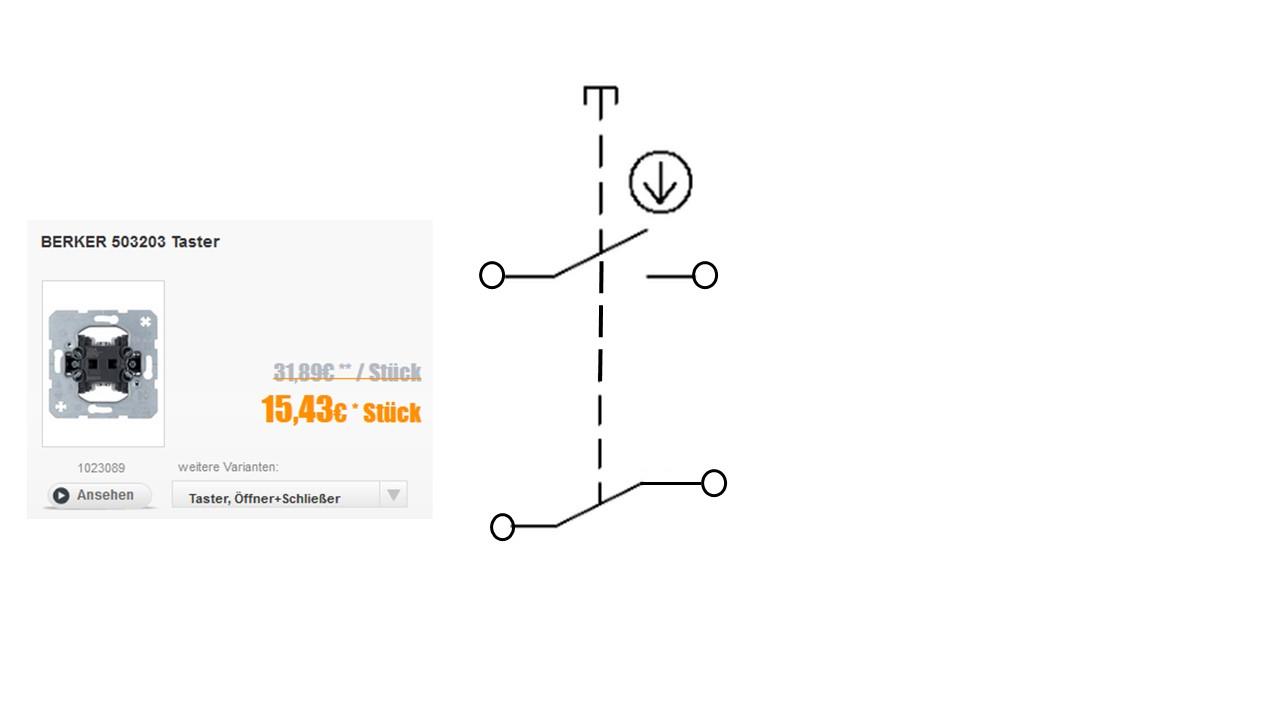

Wenn man einen Schließer und einen Öffner benötigt, dann darfst den 5031 Taster nicht nehmen. Der hat nur einen Schließkontakt. Du musst dann einen 503203 lt. Berker-Bild nehmen. Welche Garagentorsteuerung hast den? Ich kenne keine Steuerung, die einen Öffner und Schließer, die gemeinsam betätigt werden, benötigt.  |
||
|
||
|
es reicht ein Schließer - der Rest sollte über die vorhandene Loxone laufen |
||
|
||

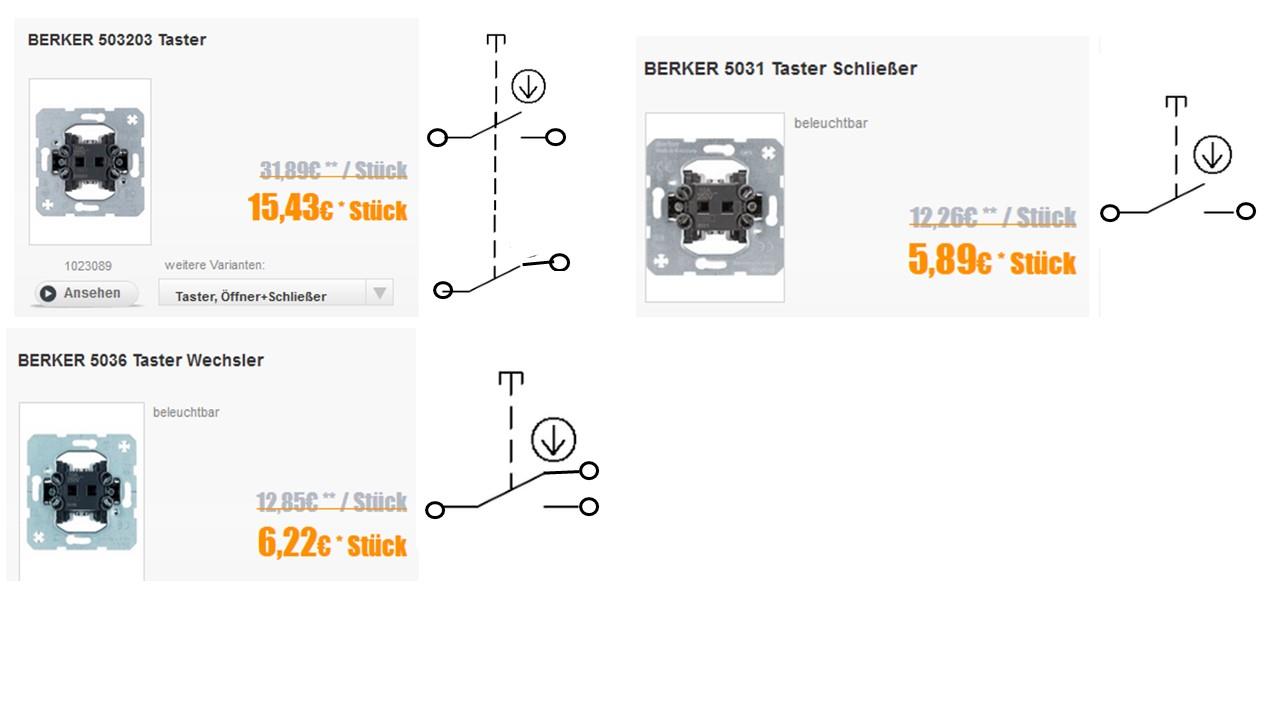

Diese Auswahl an Tasterfunktionen hast du:  |
||
|
||
|
Erstmal vielen Dank für deine Hilfe. Und jetzt eine ganz blöde Frage...was hat es mit den "Zeichnungen" auf sich. Hab ich noch nie gesehen. |
||
|
||
|
Das sind die Kontakte mit den Anschlüssen (Kreise) im Taster. Der Pfeil symbolisiert das Drücken der Wippe. Z.B. Taster mit Schließer und Öffner im Bild links oben: Beim Drücken der Wippe schließt der obere Kontakt(Schließer) und der untere Kontakt(Öffner) öffnet. Die Tasterfunktion mit einem Schließer erfüllen die beiden anderen auch. |
||
|
||
|
Wir haben folgendes Garagentor. Motor ist der Magic 1000. https://normstahl.com/de-at/garagentore/sektionaltore/deckensektionaltore/smart/ So wie MissT geschrieben hat hört sich das eigentlich ziemlich vernünftig an. • Tor ist geschlossen: Tastendruck = öffnen, Tastendruck während Auffahrt = Stop, Tastendruck nach Stop = Fahrt in die Gegenrichtung. • Tor ist komplett geöffnet: Tastendruck = schließen, Tastendruck während Abfahrt = Stop, Tastdruck nach Stop = Fahrt in die Gegenrichtung. Welchen UP Einsatz müsste ich da nehmen? |
||
|
||
|
für das reicht als Impulsgeber ein Taster-Schließer 5031, wird dieser gedrückt wird der Stromstreis (kurz) geschlossen und somit ein impuls gesendet - die restliche Logik wird in der Steuerung (bei dir Loxone?) umgesetzt ... (die Steuerung weiss den Zustand des Tores und reagiert dann entsprechend bei einem Impuls) Was hast du für Kabel in der UP-Dose oder zumindest jo geht der Schlauch von der UP-Dose hin? Aber ich denke du solltest doch deinen Eli fragen |
||
|
||
|
Es reicht der 5031 Tastereinsatz.  |
||
|
||
|

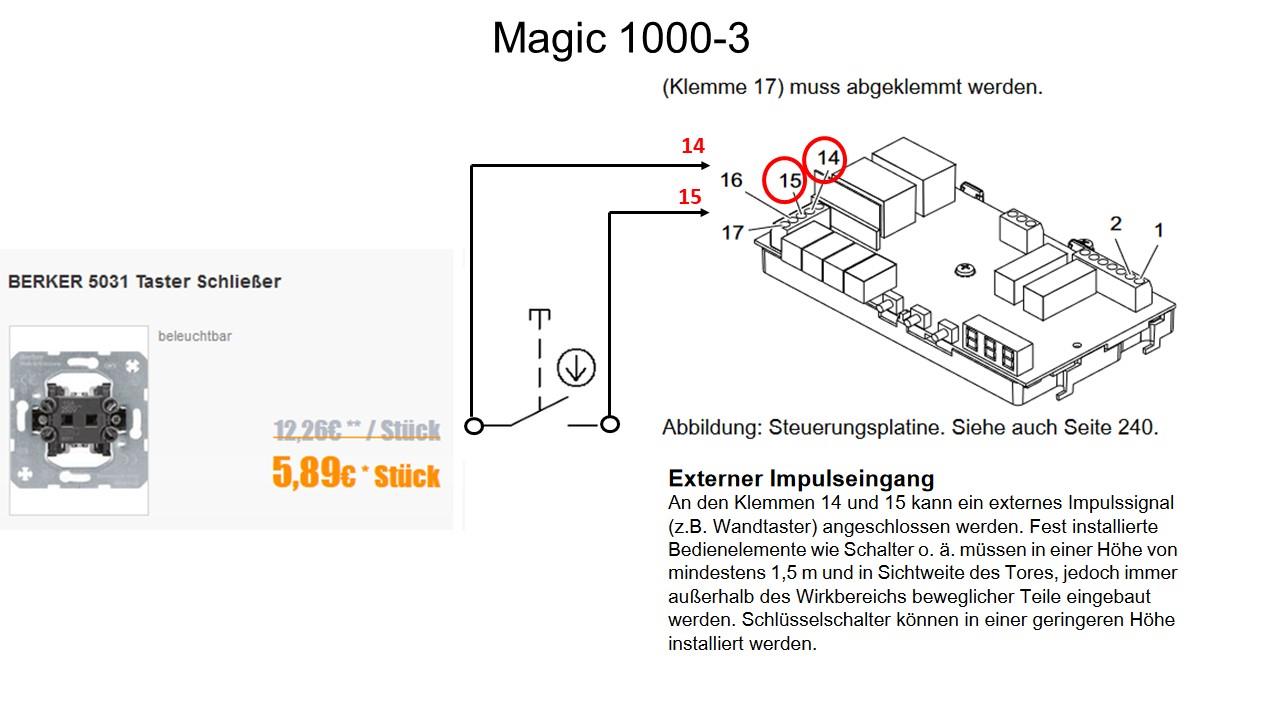

wenn er das Tor nur von diesen einen Taster bedienen möchte, würde ich nicht den Weg über Loxone gehen sondern direkt den externen Eingang des Garagentorantriebs benutzen. Ansonsten muss man beim Magic einen Zusatzkarte anbringen um andere Fahrweisen zu realisieren. zB Seperate Taste für AUF/AB. Ich kenne jetzt Loxone nicht aber bei KNX musst du für eine umfangreichere Steuerung zumindest die Torposition abgreifen, also zwei Binäreingänge und zwei Schaltausgänge sind dann zur dezidierten AUF/AB Steuerung nötig. Zusätzlich müssen die Tastereingänge noch ausgewertet werden. Also auch finanziell irgendwas von 20€ zu wahrscheinlich 250€. Außer das Tor sollte von extern geöffnet werden können, oder eine leichte Öffnung zum Lüften realisiert werden, ansonsten sehe ich da keinen Sinn darin. LG |
||
|
||
|
Ich sehe das so wie @fudi6489. Dieser Taster hat mit Loxone/KNX überhaupt nichts zu tun, das kann man noch zusätzlich machen, dazu braucht man aber bei den meisten Tor bzw. Herstellern des Motors noch eine Zusatzplatine weil man ja auch Position des Tores wissen will und nicht nur auf/zumachen will. |
||
|
||
|
Vielen Dank für die Hilfe von allen. Werde heute alles notwendige bestellen. |
