Hallo,
ich bekomme ein Schiebetor, das von der Innenseite per Schalter an der (Anschlag)Säule geöffnet werden soll und zwar einmal nur 1m für Personen und einmal ganz (3,5m) für z.B. Fahrzeuge.
Eine eigene Tür für Personen ist nicht vorgesehen.
Dieser Schalter muss also zwei Positionen haben UND nach der Betätigung in die Ausgangsposition zurückschnappen (Wippe).
Ich würde gern einen Drehschalter dem Drucktaster vorziehen, da sonst Fehlbedienung möglich ist (beide Drucktasten werden gleichzeitig betätigt).

Ich tue es mir etwas schwer mit dem Finden des richtigen Schalters, vorallem, weil es ja für Draußen ist... also IP 65 und aufwärts...

habt ihr da vielleicht einen Tipp für mich?
aufputz oder unterputz ist egal, kann beides noch berücksichtigen, da die Säule noch nicht betoniert ist.

  •  Sektionschef
  •   Gold-Award
31.7.2021  (#21)
Hallo
Es scheint als gäbe es tatsächlich bei dieser Steuerung nicht die Möglichkeit mit einem Taster Teil und Vollöffnung gleichzeitig anzusteuern. Ich würde daher ebenfalls einen Drehschalter einsetzen der in den Endlagen nicht einrastet. Kann es ein Unterputz Schalter sein oder muss es Aufputz sein?
Mfg
Sektionschef

1
  •  MinMax
  •   Gold-Award
1.8.2021  (#22)

zitat..
Sektionschef schrieb: Kann es ein Unterputz Schalter sein oder muss es Aufputz sein?

geht nur unterputz... aber ich werde es mit zwei Tastern lösen, oder mit einem, der zwei Funktionen hat, wäre das eine Möglichkeit?
https://www.conrad.at/de/p/tru-components-tc-gq22-a-22-s203-drucktaster-250-v-5-a-2-x-aus-ein-ip65-tastend-1-st-1602493.html

1
  •  Kleinermuk
  •   Gold-Award
3.8.2021  (#23)

zitat..
MinMax schrieb: eh klar, und was ist an der Technik denn so "veraltet"? Bzw. was ist denn so Stand der Technik?

Gekränkt?

zitat..
MinMax schrieb: aber ich werde es mit zwei Tastern lösen, oder mit einem, der zwei Funktionen hat, wäre das eine Möglichkeit?

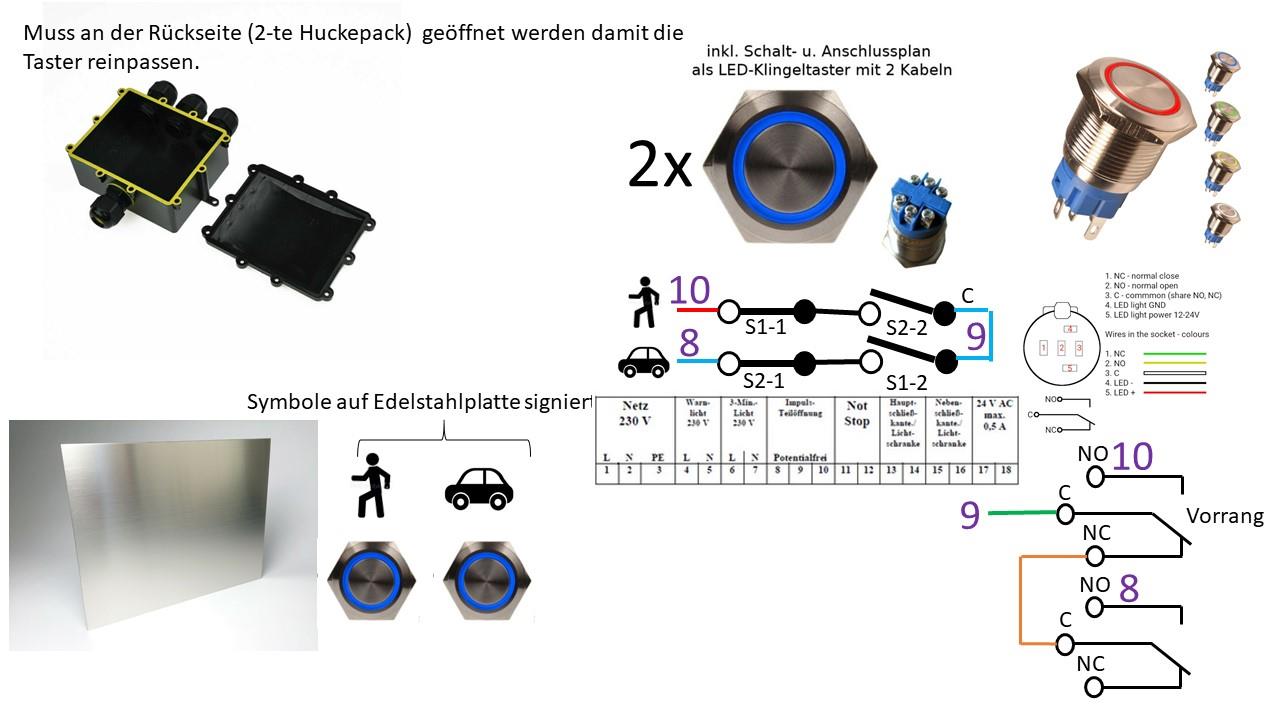

Im Prinzip kann man jeden Taster, der einen Schließer hat, verwenden.  Wenn dieser mehrere Kontakte hat, kann man auch eine gegenseitige Verriegelung bauen.


2021/20210803386022.jpg

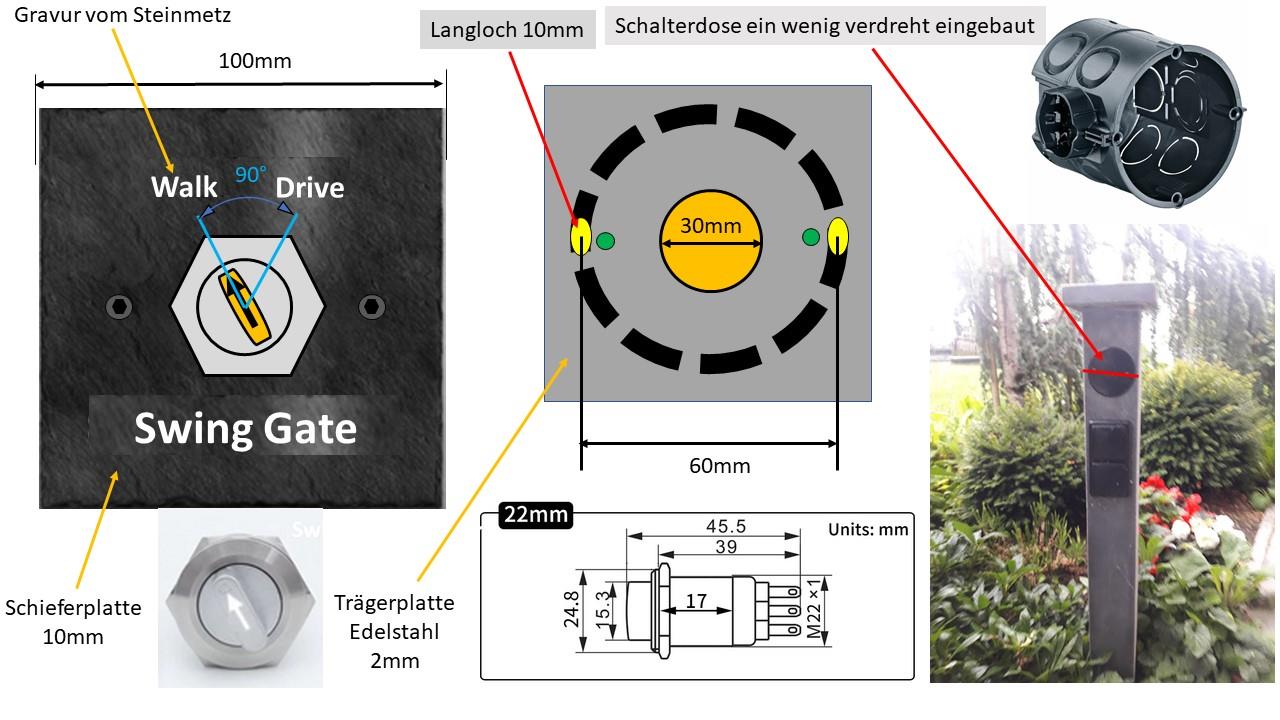

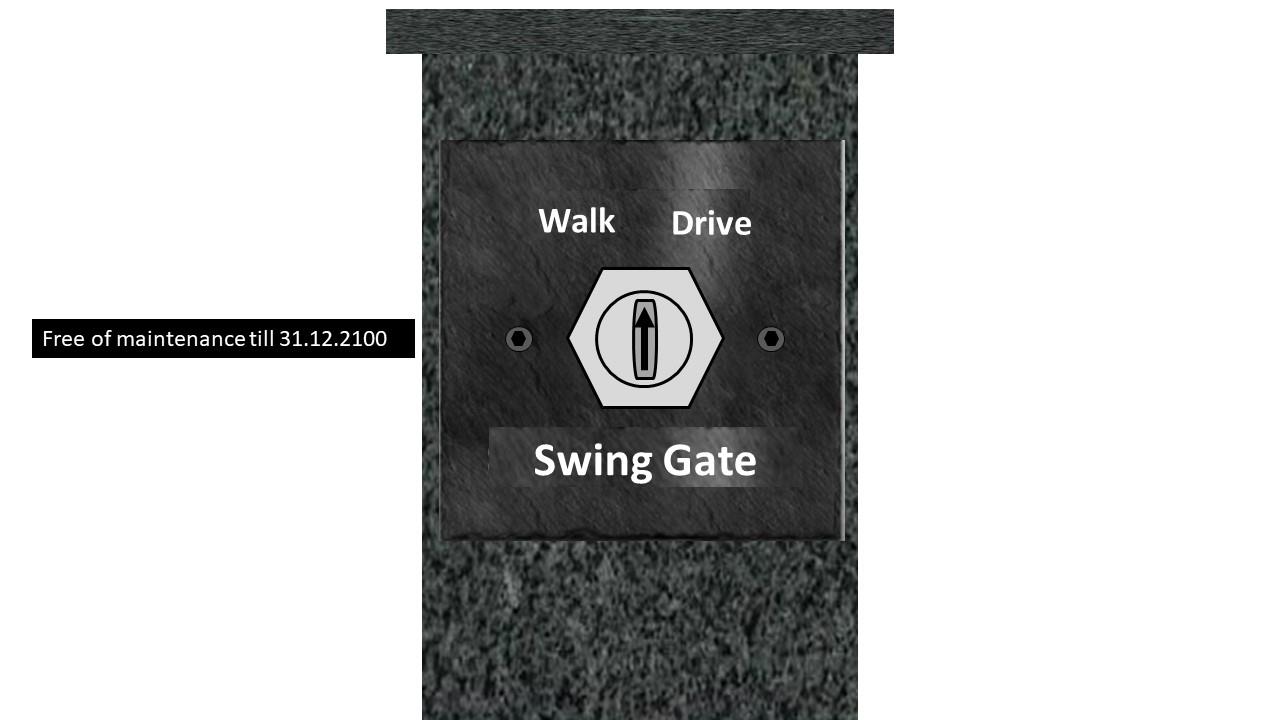

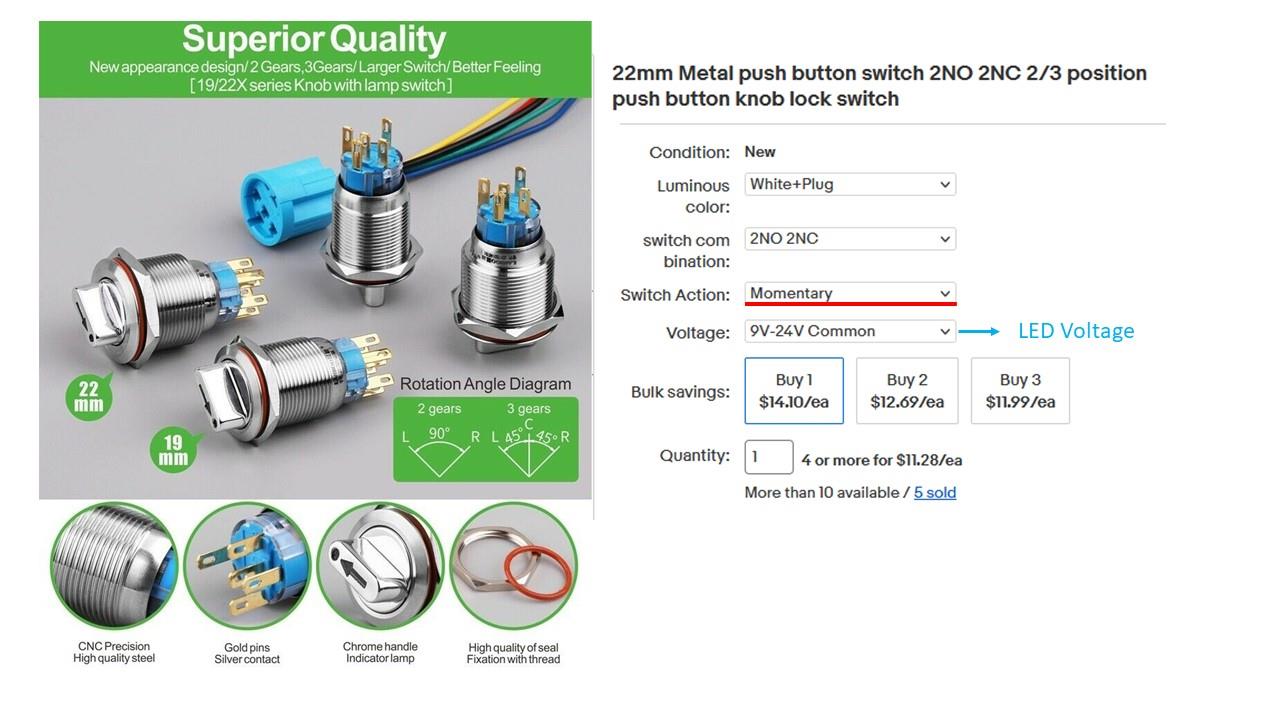

Ich habe meine Ausführung für eine einfache UP Dose so geplant:


2021/2021080318392.jpg


2021/20210803391039.jpg




2021/20210803910958.jpg

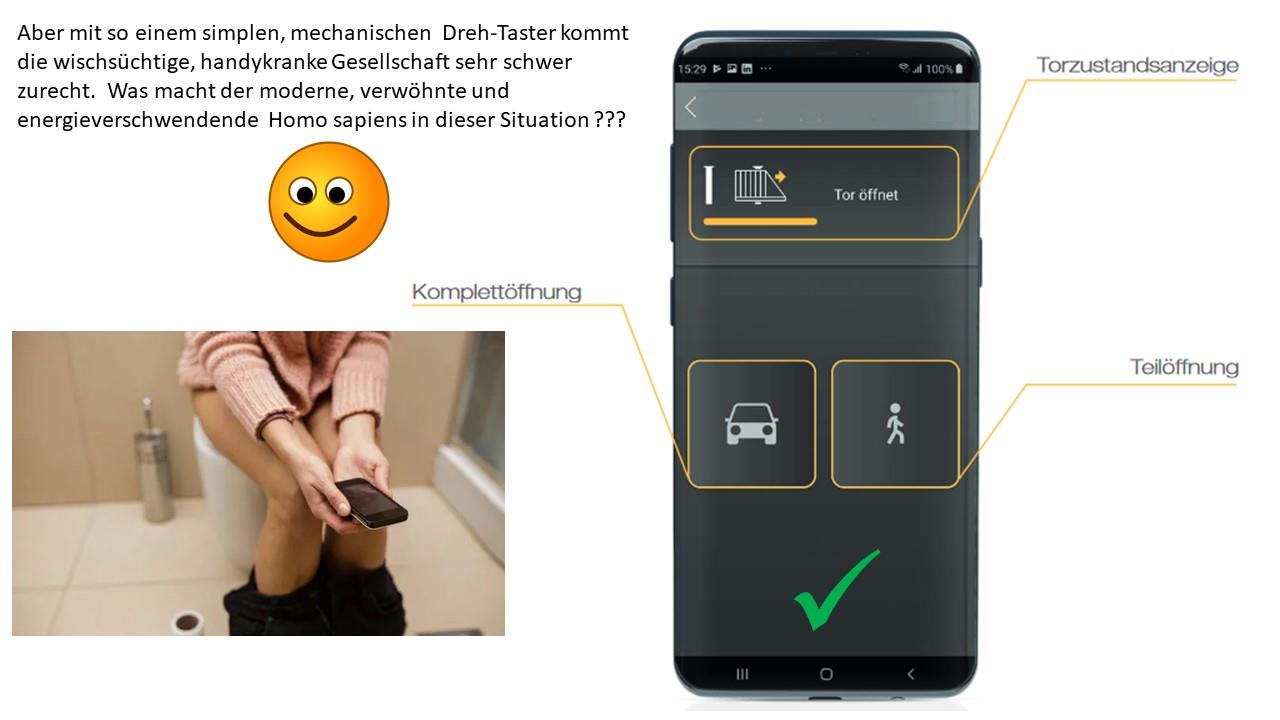

Bzw. was ist denn so Stand der Technik?


2021/20210803250330.jpg

1
  •  MinMax
  •   Gold-Award
3.8.2021  (#24)
nö, ich bin da old school, quasi Sojus-Kapsel und nicht Elon Musk Starship :)
Gekränkt nicht, aber angeeckelt von der "von oben herab, besserwisserisch, spöttisch" Haltung ... aber hab erstmal trotzdem gepanickt weil vl doch was übersehen... ;)
das schöne an der (veralteten) TEchnik ist, dass sie zuverlässig funktioniert und erweiterbar ist, dh. ich kann mit jedem Schei* das Ding steuern, auch über App

1
  •  MinMax
  •   Gold-Award
22.12.2021  (#25)
Update;

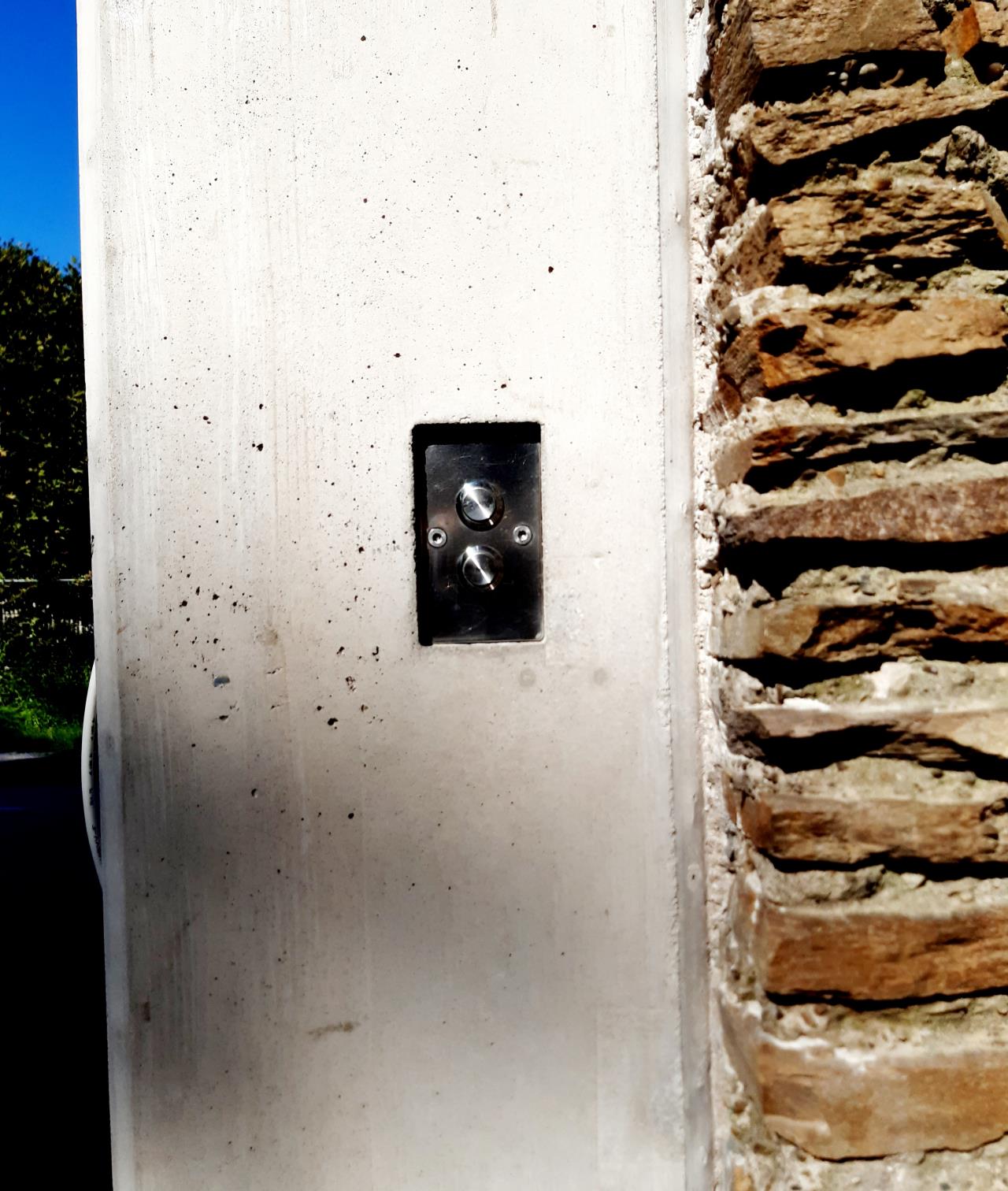

So, ich darf vorstellen: meine beiden Drucktastenschalter in VA-Stahlplatte vom Schrotthändler (DIY) auf Sichtbeton.
Unten ist 1m Öffnung, oben ganze Breite. Funktioniert gut.

2021/20211222179930.jpg
